Odyssey 450.0 EK - Odkurzacz Zelmer - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz kanister
Model	Odyssey 450.0 EK
Marka	Zelmer
Zasilanie	230 V ~ 50 Hz
Poziom hałasu	75 dB(A)
Typ worka na kurz	SAFBAG (2 sztuki w zestawie)
Pojemność worka na kurz	Około 2,5 L
System filtracji	Filtr wylotowy ACF Microfilter, Filtr wlotowy
Rura ssąca	Rura ssąca teleskopowa
Wąż ssący	Elastyczny wąż z uchwytem (FLEXI)
Szczotka kombinowana	Tak
Dysza szczelinowa	Tak
Mała dysza	Tak
Mała szczotka	Tak
Szczotka do parkietu	Nie dołączona
Szczotka Turbo	Nie dołączona
Gniazdo electrobrush	Tak
Nawijanie przewodu	Automatyczne
Zawór bezpieczeństwa	Tak
Regulowana moc ssania	Tak, płynna regulacja elektroniczna
Przechowywanie akcesoriów	Wbudowany schowek
Waga	Około 5 kg
Wymiary (wys. x szer. x gł.)	Około 400 x 250 x 250 mm

Często zadawane pytania - Odyssey 450.0 EK Zelmer

Jak wymienić worek na kurz?

Wyłącz i odłącz odkurzacz od zasilania. Otwórz przednią pokrywę, wyjmij pełny worek, pociągając płytkę worka do góry, a następnie zamknij osłonę. Włóż nowy worek SAFBAG, wsuwając płytkę w prowadnice i rozkładając worek. Zamknij pokrywę, aż usłyszysz kliknięcie.

Jak często należy wymieniać filtr wlotowy?

Wymieniaj filtr wlotowy co 4 wymiany worka na kurz, lub częściej w razie potrzeby. Zawsze używaj oryginalnych filtrów Zelmer.

Jak wymienić filtr wylotowy?

Otwórz schowek na akcesoria, naciśnij mechanizm blokujący, aby zdjąć osłonę filtra wylotowego, wyjmij starą kasetę filtra i włóż nową. Załóż osłonę, upewniając się, że zaczepy wchodzą w otwory i dociskaj, aż usłyszysz kliknięcie.

Co zrobić, jeśli moc ssania jest słaba?

Sprawdź, czy worek na kurz jest pełny lub filtry są zatkane. Wymień worek i wyczyść lub wymień filtry. Sprawdź również wąż, rurę i dyszę pod kątem zatorów.

Do czego służy zawór bezpieczeństwa?

Zawór bezpieczeństwa otwiera się automatycznie, jeśli wąż ssący lub końcówki są całkowicie zablokowane lub worek jest przepełniony. Usłyszysz charakterystyczny dźwięk 'whirr', gdy się uruchomi.

Czy mogę używać odkurzacza do odkurzania na mokro?

Nie, ten odkurzacz jest przeznaczony tylko do suchych powierzchni. Nie odkurzaj mokrych dywanów ani płynów.

Jak wyregulować teleskopową rurę ssącą?

Przesuń suwak regulacji na rurze, aby ją wysunąć lub wsunąć do żądanej długości.

Jakie akcesoria są dołączone do Odyssey 450.0 EK?

Zawiera szczotkę kombinowaną, dyszę szczelinową, małą dyszę, małą szczotkę, rurę teleskopową i elastyczny wąż. Szczotka elektryczna i szczotka turbo są akcesoriami opcjonalnymi.

Jak nawinąć przewód zasilający?

Naciśnij przycisk nawijania przewodu na odkurzaczu, trzymając przewód, aby go prowadzić, upewniając się, że nie plącze się i wtyczka nie uderza w obudowę.

Czy odkurzacz jest bezpieczny dla alergików?

Tak, filtr wylotowy ACF Microfilter wychwytuje drobne cząsteczki kurzu. Dla wyższej filtracji rozważ modele z filtrem HEPA H11. Zaleca się regularną wymianę filtrów.

INSTRUKCJA OBSŁUGI Odyssey 450.0 EK Zelmer

Mśczerwki datycroce bemieczem Cuba

[Unreadable]

Zabazikovar j kupar dan skokeyn 16 A

Meyongy, 2016.

In situacyjnej kryoszonych v grzejko zlotuca

Typ odkurzacza oraz jego parametry techniczne podane są na tabliczce znamionowej. Zabezpieczenie sieci 16 A.

Nie powoduje zakłóceń w odbiorze RTV.

Nie wymaga uziemienia □.

Odkurzacze ZELMER spełniają wymagania obowiązujących norm.

Urządzenie jest zgodne z wymaganiami dyrektyw:

– Urządzenie elektryczne niskonapięciowe (LVD)

-2006/95/EC.

Kompatybilność elektromagnetyczna (EMC) –

-2004/108/EC.

Poziom mocy akustycznej: 75 dB/A.

Wyrób oznaczono znakiem CE na tabliczce znamionowej.

Deklaracja zgodności CE znajduje się na stronie www.zelmer.pl.

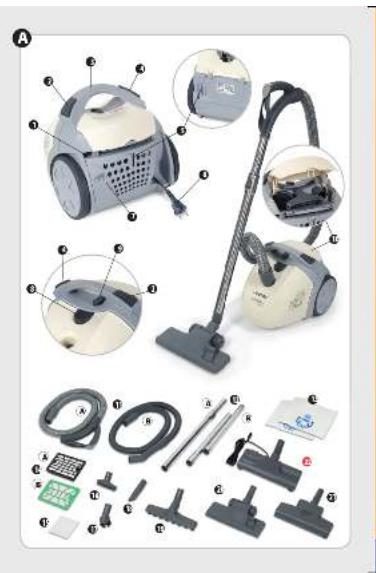

Budowa urządzenia

1 Gniazdo elektroszczotki (typ 450.0 EK, 450.0 SP, 450.0 ST)

2 Przycisk włącz/wyłącz

3 Uchwyt

4 Przycisk zwijacza

5 Zaczep do mocowania ssawkoszczotki

6 Wtyczka z przewodem przyłączeniowym

7 Pokrywa filtra wylotowego

8 Zaczep pokrywy przedniej

9 Suwak regulacji mocy ssania

10 Pokrywa schowka na akcesoria

11 Wąż ssący. Odkurzacz wyposażony jest tylko w jeden wąż ssący (A lub B)

A Wąż ssący z uchwytem (typ 450.0 EK, 450.0 SP, 450.0 ST)

B Wąż ssący (typ 450.0 EH)

12 Rura ssąca. Odkurzacz wyposażony jest tylko w jeden rodzaj rury ssącej (A lub B)

Ⓐ Rura ssąca teleskopowa (typ 450.0 EK, 450.0 SP, 450.0 ST)

B Rury ssące segmentowe (typ 450.0 EH)

13 Worek SAFBAG (2 szt.)

14 Filtr wylotowy. Odkurzacz wyposażony jest tylko w jeden filtr wylotowy (A lub B)

Ⓐ Filtr wylotowy HEPA H11 (typ 450.0 SP, 450.0 ST) (zamontowany w odkurzaczu)

B Filtr wylotowy „Mikrofiltr ACF” (typ 450.0 EH, 450.0 EK) (zamontowany w odkurzaczu)

15 Filtr wlotowy (zamontowany w odkurzaczu)

16 Ssawka mała

17 Szczotka mała

18 Ssawka szczelinowa

19 Szczotka parkietowa „BNB” (Brush Natural Bristle) (typ 450.0 SP, 450.0 ST)

Służy do czyszczenia i polerowania twardych, wrażliwych na porysowanie powierzchni, np. podłóg z drewna, paneli, parkietu, marmuru, płytek, itp.

Delikatne i miękkie włosie pochodzenia naturalnego zapewnia maksymalną skuteczność odkurzania i chroni przed porysowaniem czyszczonej powierzchni.

20 Ssawkoszczotka przełączalna

21 Turboszczotka (typ 450.0 ST)

22 Elektroszczotka (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

Przygotowanie odkurzacza do użytku

① Końcówkę węża włóż w otwór odkurzacza i lekko dociśnij.

② Drugi koniec węża (uchwyt) połącz z rurą ssącą. W tym celu w rurze ssącej teleskopowej naciśnij zatrzask „A” i wsuń rurę do uchwytu węża tak, by zatrzask „A” zablokował się w otworze „B”.

③ Złącz ze sobą dwa segmenty rury ssącej.

④ W przypadku rury ssącej teleskopowej ustaw żadaną długość rury przesuwając suwak zgodnie ze strzałką i wysuń/ wsuń rurę.

⑤ Na drugim końcu rury ssącej zamontuj odpowiednią ssawkę bądź szczotkę.

⑥ W celu odkurzania podłoży twardych – podłóg z drewna, tworzyw sztucznych, płytek ceramicznych itp., wysuń szczotkę wciskając przełącznik na ssawkoszczotce zgodnie z rysunkiem.

⑦ Odkurzacz wyposażony jest w schowek na akcesoria. W celu otworzenia schowka pociągnij pokrywę schowka na akcesoria (10) w góre.

⑧ Akcesoria można umieścić w uchwycie na akcesoria znajdującym się w rączce węża ssącego. Są one w każdej chwili dostępne do użycia (typ 450.0 EK, 450.0 SP, 450.0 ST).

⑨ Chwyć wtyczkę przewodu przyłączeniowego (6) i wyciągnij go z odkurzacza.

UWAGA! Przy wyciąganiu przewodu przyłączeniowego zwrócić uwagę na żółta opaskę sygnalizującą koniec wyciąganego przewodu. Dalsze próby (szarpanie) mogą doprowadzić do jego uszkodzenia.

⑩ Włóż wtyczkę przewodu do gniazda sieciowego.

Przed uruchomieniem odkurzacza upewnij się czy worek SAFBAG jest zamontowany w komorze odkurzacza a także czy filtr wlotowy i wylotowy jest zamontowany w odkurzaczu.

⑪ Uruchom odkurzacz naciskając przycisk „włącz/wyłącz” (2).

⑫ Odkurzacz wyposażony jest w elektroniczny regulator mocy, który umożliwia płynną regulację mocy odkurzacza. Regulacja mocy odbywa się za pomocą suwaka. Przesunięcie suwaka zgodnie z jego oznaczeniem (max lub min) spowoduje zwiększenie mocy ssania lub jej zmniejszenie.

Demontaż filtrów

Przed wymianą filtrów upewnij się że odkurzacz jest wyłączony i wtyczka przewodu przyłączeniowego jest wyciągnięta z gniazda sieci.

FILTR WLOTOWY

① Zwolnij zaczep pokrywy przedniej (8), otwórz ją.
② Z korpusu wysuń filtr wlotowy (15).
③ Założ nowy zwracając uwagę, aby krawędź zewnętrzna filtra znajdowała się od wewnątrz żeberka ograniczającego.
④ Zamknij pokrywę przednią odkurzacza.

UWAGA! Uszkodzony filtr wlotowy wymieniaj zawsze na nowy fabrycznie oryginalny.

UWAGA! Zaleca się wymianę filtra wlotowego, co 4 wymiany worka SAFBAG, lub częściej przy stwierdzeniu silnego zabrudzenia filtra.

FILTR WYLOTOWY

Odkurzacze wyposażone są w zależności od typu w filtr wylotowy: „Mikrofiltr ACF” lub HEPA (High Efficiency Particulate Air) klasy H11. Filtr HEPA jest filtrem o wyjątkowo wysokiej zdolności filtracji, wykonany ze specjalnych włókien, które są w stanie zatrzymać prawie wszystkie cząsteczki kurzu. Klasa H11 określa przepuszczalność filtra. Filtr HEPA H11 zatrzymuje 95,5% cząsteczek o wielkości 0,3 mikrona.

① W celu wymiany filtra wylotowego otwórz schowek na akcesoria.
② Naciśnij mocno blokadę pokrywy filtra wylotowego, następnie wysuń pokrywę filtra wylotowego z odkurzacza.
③ Wyjmij kasetę filtra wylotowego, w miejsce zużytej – włóż nową. Filtr HEPA zapewnia skuteczne użytkowanie przez około 1 rok.
④ Założ pokrywę filtra wylotowego tak, aby trzy występy znajdujące się w dolnej części pokrywy trafiły w otwory w korpusie odkurzacza, następnie dociśnij pokrywę filtra aż do zatrzaśnięcia się blokady pokrywy filtra wylotowego. Charakterystyczny „click” świadczy o prawidłowo zamontowanej pokrywie filtra wylotowego.

Zamknij schowek na akcesoria.

Demontaż/montaż worka SAFBAG

① Odkurzacz wyposażony jest w zawór bezpieczeństwa, który znajduje się w komorze zbiornika kurzu (worka).
Otwiera się samoczynnie, gdy nastąpi całkowite zatkanie węża ssącego lub połączonych z nim elementów wyposażenia a także w przypadku nadmiernego zapelnienia worka kurzem. Po otwarciu zaworu słychać charakterystyczne „furgotanie” w odkurzaczu.
② Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (2).
③ Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
④ Wyciągnij końcówkę węża z otworu wlotowego odkurzacza.

⑤ Zwolnij zaczep pokrywy przedniej (8), otwórz ją.
⑥ Postaw odkurzacz w pozycji piono wej (najwygodniej jest postawić otworzony odkurzacz na tylnych kółkach, druga jego połowa oprze się na przedniej części komory zbiornika kurzu).
⑦ Trzymając za płytkę worka lekko odchyl ją do wnętrza komory zbiornika kurzu, a następnie wyjmij cały worek do góry.
⑧ Zamknij zakrywkę worka SAFBAG, tak by zasłonić otwór zapelnionego worka. Wyrzuć go do śmieci.
⑨ Włóż płytkę nowego worka pomiędzy prowadnice i wsuń ją wraz z przesłoną aż do dna zbiornika, rozłoż worek. Kierunek zakładania worka zaznaczony jest strzałąka na worku.
⑩ Zamknij pokrywę naciskając ją, aż do usłyszenia charakterystycznego „click” – uważaj by nie przytrzasnąć worka.

UWAGA! Nie odkurzaj bez zamontowanego worka SAFBAG.

Odkurzacze Zelmer wyposażone są w worki SAFBAG w ilości podanej w tabeli. Zaleca się wymianę worka, gdy zauważysz, że:

a) zadziała zawór bezpieczeństwa,
b) odkurzacz znacznie słabiej odkurza,
c) worek jest zapełniony.

Wyposażenie specjalne

W punktach sprzedaży odkurzaczy można dokupić wyposażenie specjalne:

Turboszczotka Zelmer (21)

Może być stosowana z każdym typem odkurzacza ZELMER. Służy do bardziej efektywnego odkurzania dywanów i wykładzin dywanowych. Przy użytkowaniu turboszczotki stosuj się do jej instrukcji obsługi.

Stosowanie turboszczotki zdecydowanie zwiększa skuteczność usuwania zanieczyszczeń włóknistych, takich jak: sierść, włosy, nici itp. Szczególnie przydatna jest w mieszkaniach, w których przebywają zwierzęta (kot, pies), gdy usuwanie sierści z dywanów i wykładzin jest bardzo uciążliwe.

Elektroszczotka Zelmer (22)

Do odkurzaczy ZELMER może być stosowana tylko elektroszczotka produkcji ZELMER. Zastosowanie elektroszczotki innej firmy może spowodować uszkodzenie odkurzacza.

Elektroszczotka może być stosowana do wszystkich odkurzaczy ZELMER wyposażonych w gniazdo do jej podłączenia. Przy użytkowaniu elektroszczotki stosuj się do jej instrukcji obsługi.

Elektroszczotka pomoże szczególnie przy czyszczeniu zniszczonych dywanów. Przed odkurzaniem usuń z podłoża większe elementy jak: resztki tkanin, papier, itp., aby zapobiec zablokowaniu wirującego elementu szczotki.

Zakończenie pracy, czyszczenie i konserwacja

① Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (2).
② Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
③ Zwiń przewód naciskając przycisk zwijacza (4). Przy tej czynności przytrzymaj przewód, aby nie dopuścić do jego splątania i uderzenia wtyczki o korpus odkurzacza.
④ Rozłącz rurę ssącą ze ssawką lub szczotką.
⑤ Rozłącz rurę ssacą z wężem. W celu wyjęcia rury teleskopowej z uchwytu węża naciśnij na zatrzask „A” i jednocześnie pociągnij za rurę w kierunku strzałki.
⑥ Wyciągnij końcówkę węża ssącego z otworu włotowego odkurzacza.
⑦ Odkurzacz można przechowywać w położeniu pionowym lub poziomym w tym celu włóż hak mocujący ssawkoszczotki w zaczep do mocowania ssawkoszczotki. Wąż może pozostać zamocowany do odkurzacza, należy jednak zwrócić uwagę, by nie był on mocno zgięty w czasie przechowywania.
⑧ Obudowę i komorę na worek w razie potrzeby przetrzyj wilgotną szmatką (może być zwilżona środkiem do mycia naczyń) wysusz lub wytrzyj do sucha.

Nie stosuj środków do szorowania, a także rozpuszczalników.

Przykładowe problemy podczas eksploatacji odkurzacza

PROBLEM CO ZROBIĆ
Słychać charakterystyczne „furgotanie” odkurzacza wskazujące na zadziałanie zaworu bezpieczeństwa.	Worek na kurz może być pełny – wymień worek na nowy.Mimo, iż worek nie jest jeszcze pełny, wymień go na nowy. W nie-sprzyjających warunkach drobny pył mógł zatkać pory na powierzchni worka.Rura ssąca, wąż lub nasadka jest zablokowana – usuń przyczyny zatkania.
Worek został uszkodzony.	Wymień worek i filtry.
Odkurzacz słabo odkurza.	Wymień worek i filtry, sprawdź rurę ssącą, wąż i ssawkę – usuń przy-czyny zatkania.
Zadziałał bezpiecznik insta-lacji elektrycznej.	Sprawdź czy wraz z odkurzaczem nie są włączone inne urządzenia do tego samego obwodu elektrycznego, jeżeli zadziałanie bezpiecznika sieciowego powtarza się, oddaj odkurzacz do punktu serwisowego.
Odkurzacz nie pracuje, obudowa jest uszkodzona lub uszkodzony jest prze-wód przyłączeniowy.	Oddaj odkurzacz do punktu serwiso-wego.

Ekologia – Zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu:

Opakowania kartonowe przekaż na makulaturę.

Worki z polietylenu (PE) wrzuć do kontenera na plastik.

Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Zakup części eksploatacyjnych – akcesoriów:

– w punktach serwisowych,
- sklep internetowy – jak poniżej.

Telefony:

1. Salon Sprzedaży Wysyłkowej Zelmer S.A.:
2. wyroby/akcesoria – sklep internetowy: www.zelmer.pl, e-mail: [e-mail]
   – części zamienne: tel. [phone], fax [phone]
3. Zelmer S.A. – Sprawy handlowe: tel. [phone], e-mail: [e-mail]
4. Zelmer S.A. – Biuro reklamacji: tel. [phone] e-mail: [e-mail]

Producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługa.

Producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
