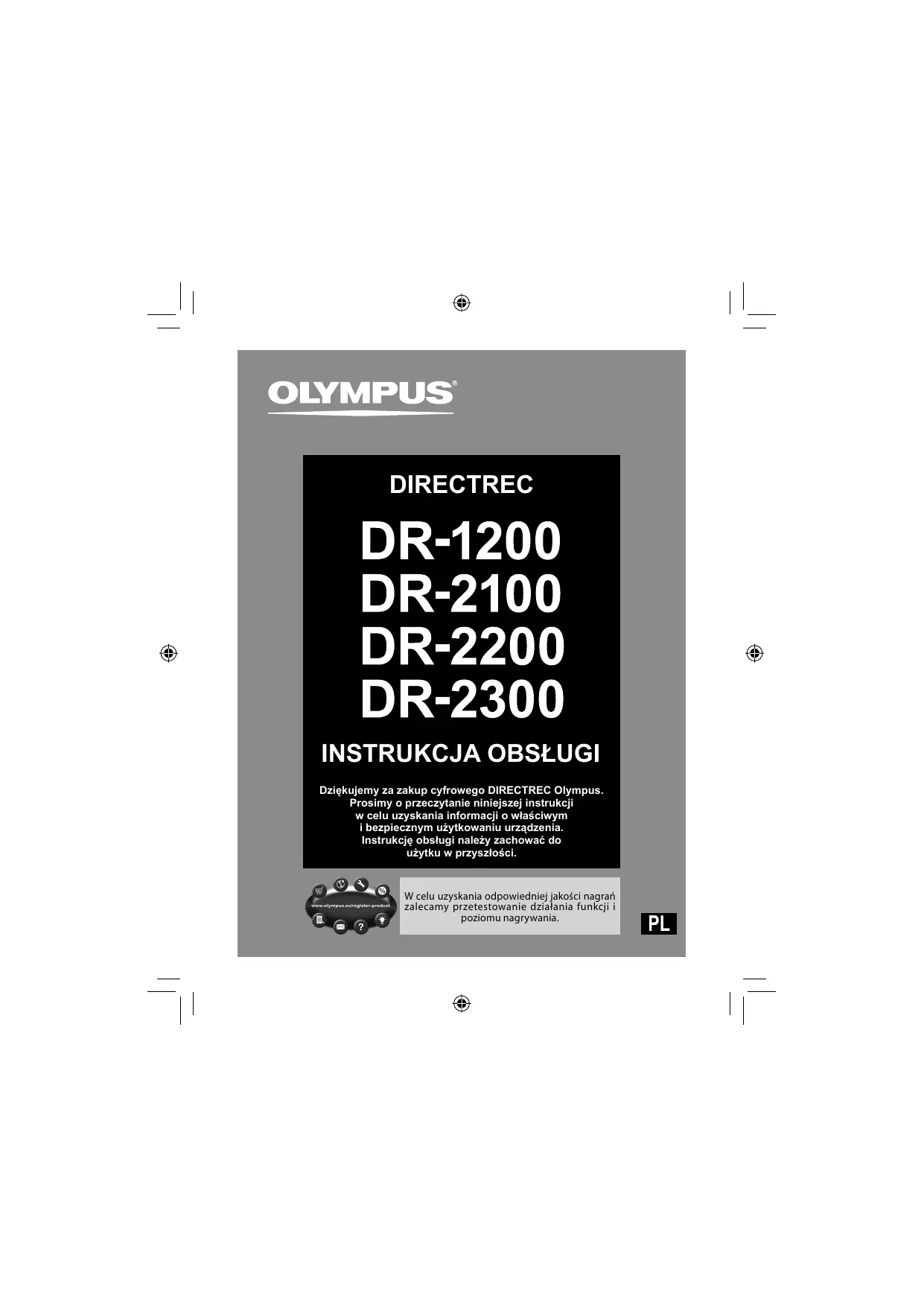

INSTRUKCJA OBSŁUGI DR-2100 OLYMPUS

Dziękujemy za zakup cyfrowego DIRECTREC Olympus. Prosimy o przeczytanie niniejszej instrukcji w celu uzyskania informacji o właściwym i bezpiecznym użytkowaniu urządzenia. Instrukcję obsługi należy zachować do użytku w przyszłości. W celu uzyskania odpowiedniej jakości nagrań zalecamy przetestowanie działania funkcji i poziomu nagrywania.

• Treść tej instrukcji może w przyszłości ulec zmianie bez wcześniejszego powiadomienia. Aby uzyskać najnowsze informacje dotyczące produktu, należy skontaktować się z autoryzowanym sprzedawcą firmy Olympus lub z centrum obsługi klienta.
• Zawarte w instrukcji ilustracje przedstawiające Directrec mogą odbiegać wyglądem od rzeczywistego produktu. W przypadku pytań dotyczących tego dokumentu oraz informacji w nim zawartych, prosimy o kontakt z profesjonalnym autoryzowanym sprzedawcą firmy Olympus lub z centrum obsługi klienta.
• Firma Olympus nie ponosi odpowiedzialności za uszkodzenia obejmujące, ale nie ograniczone do utraty danych na skutek wady produktu, przeprowadzenia naprawy przez firmę Olympus, autoryzowany punkt serwisowy Olympus lub też przez inną firmę czy osobę.
• OLYMPUS IMAGING CORPORATION posiada prawa autorskie do instrukcji (tego podręcznika). Znaki towarowe i zastrzeżone znaki towarowe
• Microsoft i Windows są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation.
• Macintosh i Mac OS są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Apple Inc. Pozostałe nazwy produktów i marek wymienione w tym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi należącymi do ich właściwych posiadaczy. Środki ostrożności

• Nie należy samodzielnie demontować urządzenia, naprawiać go ani modyfikować.
• Należy trzymać Directrec z dala od małych dzieci i niemowląt. Kabel może zagrażać uduszeniem.
• Odłączenie kabla, podczas gdy Directrec jest w trakcie nagrywania/ kasowania może spowodować uszkodzenie urządzenia, czyniąc go nie nadającym się do użytku.
• Nie należy zostawiać Directrec w miejscach narażonych na wysoką wilgotność, wysokie temperatury czy też bezpośrednie działanie światła słonecznego. Środki ostrożności
• Nie należy przechowywać Directrec w miejscach wilgotnych czy zakurzonych.
• Jeżeli Directrec jest wilgotny, należy go natychmiast przetrzeć suchą ściereczką.
• Do czyszczenia urządzenia nie należy używać rozcieńczalników alkoholowych ani rozcieńczalników do lakierów.
• Nie należy narażać Directrec na silne uderzenia czy wibracje.
• Pozostawianie kart magnetycznych w pobliżu głośnika Directrec może prowadzić do nieprawidłowego zachowywania się danych zapisanych na karcie. Główne cechy Ten produkt jest wyposażony w następujące funkcje. s Nowa konstrukcja i rozmieszczenie przycisków umożliwia regulację za pomocą jednej ręki, bez konieczności wizualnego sprawdzania miejsca położenia przycisków. Directrec łatwo mieści się w dłoni, zapewniając bezwysiłkową regulację w połączeniu ze wspaniałym doświadczeniem, jakie niesie dyktowanie. s Oceniony na 6 punktów DNS (najwyższa ocena), Directrec stanowi perfekcyjne urządzenie do rozpoznawania mowy. s Wyposażony w mikrofon kierunkowy, który eliminuje niepożądane szumy tła i pozwala na uzyskiwanie czystych i precyzyjnych nagrań. s Wszystkie przyciski są programowalne aby umożliwić łatwe dostosowywanie do indywidualnych potrzeb. s Directrec to urządzenie audio USB, które po podłączeniu do komputera PC może być wykorzystywane jako mikrofon USB i/lub głośnik USB. s Directrec może zapisać nagranie jako plik na komputerze PC w formacie PCM. s Mocny wbudowany głośnik zapewnia wysoką wierność odtwarzania dźwięku.

Środowisko pracy Należy się upewnić, że komputer spełnia minimalne wymagania podane niżej. Proszę skonsultować się z administratorem systemu lub z profesjonalnym sprzedawcą firmy Olympus. Windows System operacyjny: Microsoft® Windows® XP Service Pack 3 (32-bitowy/64-bitowy) Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1 (32bitowy/64-bitowy) Microsoft® Windows® 7 Ultimate Professional (32-bitowy/64-bitowy) Procesor/Pamięć RAM: Powinien spełniać co najmniej minimalne wymagania dla używanego systemu operacyjnego Port USB: Co najmniej jeden wolny port Macintosh System operacyjny: Mac OS X 10.4.11 - 10.6 Procesor/Pamięć RAM: Powinien spełniać co najmniej minimalne wymagania dla używanego systemu operacyjnego Port USB: Co najmniej jeden wolny port Uwaga

• Przy podłączaniu Directrec za pośrednictwem koncentratora USB może on pracować niestabilnie. W takich przypadkach należy zaprzestać używania koncentratora USB.

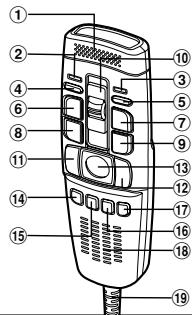

Nazwy elementów DR-2200

1 Wbudowany mikrofon 2 Trójkolorowy wskaźnik LED nagrywania (czerwony, zielony i niebieski) 3 Wskaźnik LED wstawiania nagrania (zielony) 4 Przycisk ściszania 5 Przycisk podgłaśniania 6 Przycisk NEW (Nowy) 7 Przycisk Wstaw / Nadpisz 8 Przycisk REW (Przodu lub tyłu) 9 Przycisk FF (Przewijać plik) 0 Przełącznik REC (Zapisz) / STOP (Stop) / PLAY (Odtwórz) / REV (Przeglądaj) ! Przycisk LEFT (W lewo) @ Przycisk RIGHT (W prawo) # Manipulator kulkowy $ F1 (Funkcja 1) % F2 (Funkcja 2) ^ F3 (Funkcja 3) & F4 (Funkcja 4)

• Wbudowany głośnik ( Kabel USB ) Przycisk BACK (Cofnij) - Przycisk REC (Zapisz) = Przycisk PLAY (Odtwórz)/Przycisk PAUSE (Wstrzymanie) q Okno kodu kreskowego

Dane techniczne 4 Format zapisu: PCM 16-bitowy 44,1kHz mono 4 Poziom wejściowy: 86dBSPL(-45dBv) 4 Charakterystyka częstotliwościowa mikrofonu: 100Hz do 14kHz 4 Zakres przenoszonych częstotliwości: 300Hz do 10kHz 4 Maksymalna moc wyjściowa: 320 mW (głośnik 8Ω) 4 Wymiary zewnętrzne: 154 mm × 44,6 mm × 31,6 mm (bez elementów wystających) 4 Waga: 201g(DR-1200), 183g(DR-2100), 201g(DR-2200), 206g(DR-2300) 4 Długość kabla: 2,5m 4 Kształt wtyczki: Złącze USB typu A Pomoc techniczna i wsparcie Poniżej podano informacje kontaktowe w celu uzyskania wsparcia technicznego dotyczącego wyłącznie produktu Olympus Directrec. s Linia pomocy technicznej w Stanach Zjednoczonych i Kanadzie 1-888-553-4448 s Adres e-mail pomocy technicznej w Stanach Zjednoczonych i Kanadzie distec@olympus.com s Linia pomocy technicznej w Europie Numer bezpłatny: 00800 67 10 83 00 dostępna w Austrii, Belgii, Danii, Finlandii, Francji, Hiszpanii, Holandii, Luksemburgu, Niemczech, Norwegii, Portugalii, Szwajcarii, Szwecji, Wielkiej Brytanii i Włoszech Numery płatne w pozostałych krajach Europy + 49 180 567 1083 + 49 40 23773 4899 s Adres e-mail pomocy technicznej w Europie dss.support@olympus-europa.com Informacja dla użytkowników w Europie Oznaczenie „CE” wskazuje, że niniejszy produkt jest zgodny z europejskimi wymaganiami dotyczącymi bezpieczeństwa, zdrowia oraz ochrony środowiska i klienta. Ten symbol [przekreślony wizerunek kosza na kółkach, zgodny z dyrektywą WEEE, aneks IV] oznacza, że we wszystkich krajach UE wymagane jest segregowanie odpadów z urządzeń elektronicznych i elektrycznych od innych odpadów. Urządzeń opatrzonych takim symbolem nie należy wyrzucać z odpadami komunalnymi. W celu usunięcia niniejszego produktu należy skorzystać z usług zwrotu i odbioru takich produktów. Produkt: DR-1200/DR-2100/DR-2200/DR-2300
