BEDIENUNGSANLEITUNG DR-2100 OLYMPUS

BEDIENUNGSCANLEITUNG

Vielen Dank für das Vertrauen in Olympus-Produkte, das Sie uns mit dem Kauf des DIRECTREC erwiesen haben.

Machen Sie sichitte grundlich mit dem Inhalt dieser

Bedienungsanleitung vertraut, damit stets ein einwandfreier und{sicherer Betrieb des Produkts gewährleistet ist.

Bewahren Sie außer dem die Bedienungsanleitung stets griffbereit für späteres Nachschlagen auf.

• Inhaltliche Änderungen dieser Bedienungsanleitung vorbehalten. Kontaktieren Sie einen zugelassenen Olympus-Händler oder unseren Kundendienst, wenn Sie das Neuste über Produktbezeichnungen und Modellnummern wollen möchten.
• Die Abbildungen des Directrec wie sie in dieser Anleitung verwendet werden, können ggf. von der tatsächlichen Ausführung des Produkts abweichen. Sollten Sie Fragen zu diesen Dokument und den darin enthaltenen Informationen haben, wenden sie sichitte an einen zugelassenen Olympus-Fachhändler oder den Olympus-Kundendienst.
• Vom Garantieanspruch ausgeschlossen sind Schäden einschließlich, aber ohne darauf beschränkt zu sein, von Datenverlusten aufgrund eines Defektos des Produkts oder einer von Olympus, einer Olympus-Kundendienstelle oder Dritten vorgenommen Reparatur.
• Die OLYMPUS IMAGING CORPORATION besitzt die Urheberrechte an den Anleitungen (diese Anleitung).

Warenzeichen und eingetragene Warenzeichen

• Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation.
• Macintosh und Mac OS sind Marken oder eingetragene Marken von Apple In. Andere hier genannte Produkt- und Markennamen sind u.U. Warenzeichen oder eingetragene Warenzeichen der jeweiligen Urheberrechtsinhaber.

Sicherheitshinweise

• Versuchen Sie keinesfalls, selbst das Gerät zu zerlegen, zu reparieren oder zu modifizieren.
• Halten Sie Kinder und Kleinkinder vom DIRECTREC fern. Das Kabel birgt eine Erstickungsgefahr.
• Das Trennen des Kabels, während der Directrc aufzeichnet/loscht, kann das Gerät beschädigen und unbrauchbar machen.

• Setzen Sie den Directrec nicht über längerere Zeit hoher Luftfeuchtigkeit, hohen Temperaturen oder direkter Sonneneinstrahlung aus.

• Bewahren Sie den Directrec nicht in einer feuchten oder staubigen Umgebung auf.

• Wenn der Directrec Nass wird, wischen Sie ihn sofort mit einem trockenen Tuch ab.
• Verwenden Sie zum Reinigen des Geräts keinen Alkohol oder Lackverdünner.
• Setzen Sie den Directrec keinen schweren Stößen oder Vibrationen aus.
• Wenn Magnetkarten in der Höhe der Laufsprecher des Directrc liegen gelassen werden, kann dies zu ungewohnlichem Verhalten der auf der Karte gespeicherten Daten führen.

Hauptmerkmale

Dieses Produkt ist mit folgenden Funktionen ausgestattet.

• Das neue Design und die neue Platzierung der Tasten erhögen eine Einhandbedienung, ohne dass es nötig ist, die Anordnung der Tasten mit dem Auge zu überprüfen. Der Directrec liegt sehr gut in der Hand und bietet eine mühelose Bedienung zusammen mit einem großartigen Diktiererlebnis.
• Der Directrec hat DNS Score 6 (die höchste Bewertung) erhalten und ist damit das perfekte Gerät für die Spracherkennung.
  Ausgestattet mit einem Richtungsmikrofon, das unerwünschte Hintergrundgeräutsche ausblendent und für klare und prazise Aufnahmen sorgt.
• Alle Tasten sind programmierbar und erfolglichen eine muhelose personliche Anpassung.
• Der Directrec ist ein USB-Audiogerät. Wenn er an einen PC angeschlossen wird, kann er als USB-Mikrofon und/oder USB-Laatsprecher verwendet werden.
• Der Directrec kann eine Aufnahme als Datei auf einem PC im PCM Format speichern.
• Leistungsfähige eingebaute Laufsprecher sorgen für eine akustische Wiedergabe mit hoher Wiedergabetreue.

PC Anforderungen

Achten Sie darauf, dass Ihr Computer die unter aufgeführten Mindestanforderungen erfüllt.

Bitte Fragen Sie ihren System administrator oder ihren Olympus-Fachhändler.

Windows

Betriebssystem:

Microsoft® Windows® XP Service Pack 3 (32bit/64bit)

Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1 (32bit/64bit)

Microsoft® Windows® 7 Ultimate Professional (32bit/64bit)

CPU/RAM:

Erfüllt wenigerstens die Mindestbedingungen für das verwendete Betriebssystem

USB-Anschluss:

Ein oder mehr freiie Ports

Macintosh

Betriebssystem:

Mac OS X 10.4.11 - 10.6

CPU/RAM:

Erfüllt wenigerstens die Mindestbedingungen für das verwendete Betriebssystem

USB-Anschluss:

Ein oder mehr frei Ports

Hinweis

• Wenn Sie den Directrec über einen USB-Hub anschließen, kann der Betrieb unstabil werden. In diesen Fälle vermeiden Sie die Nutzung eines USB-Hubs.

DR-2200

DR-1200

DR-2100

DR-2300

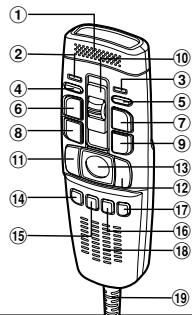

① Integriertes Mikrofon
② Aufnahme-LEDs in drei Farben (Rot, Grün und Blau)
③ Eingebaute Aufnahme-LED (Grün)
④ Taste zum Herunterregeln der Lautstärke
⑤ Taste zum Heraufregeln der Lautstärke
⑥ Taste NEW (Neue)
⑦ Taste Einfügen / Überschreiben
⑧ Taste REW (Rücklauf)
⑨ Taste FF (Schnellvorlauf)
10 Schiebeschalter REC (Aufnahme)/STOP (Stopp)/ PLAY (Wiedergabe)/REV (Schnellabhörkontrolle)

⑪ Taste LEFT (Links)
⑫ Taste RIGHT (Rechts)
⑬ Trackball
14 Taste F1 ( Funktion 1)
15 Taste F2 ( Funktion 2)
16 Taste F3 (Funktion 3)
17 Taste F4 (Funktion 4)
18 Integrierter Laufsprecher
19 USB-Kabel
20 Taste BACK (Zurück)
② TasteREC(Aufnahme)
22 Taste PLAY (Wiedergabe)/Taste PAUSE (Pause)
② Strichcodeschlitz

Aufnahmeformat: PCM 16bit 44,1kHz mono
Eingangspegel: 86dBSP(-45dBv)
Frequenzantwort des Mikrofons: 100Hz bis 14kHz
Gesamtfrequencygang: 300Hz bis 10kHz
Maximale Ausgangsleistung: 320 mW (8Ω Lautsprecher)

Abmessungen: 154mm× 44,6mm× 31,6mm (ohne vorstehende Teile)
Gewicht: 201g(DR-1200), 183g(DR-2100), 201g(DR-2200), 206g(DR-2300)
Kabellange: 2,5m
Stckerform: USB-Anschluss A-Typ

Technische Hilfe und Support

Die folgenden Kontakte sind nur für technische Fragen und Unterstützung bei Olympus Directrec zuständig.

• Technische Hilfe in den USA und Kanada unter Nummer 1-888-553-4448
  E-Mail-Adresse für Anwendersupport in den USA und Kanada [e-mail]
• Technische Hilfe in Europa
  Gebührenfreier Telefonruf unter:0080067 108300
  für Belgien, Dänemark, Deutschland, Finnland, Frankreich, Großbritannien,
  Italien, Luxemburg, Holland, Norwegen, Portugal, Spanien, Österreich, Schweden, Schweiz
  Gebührenpflichtige Nummern für das restliche Europa:
  [phone]
  [phone]
  E-Mail-Adresse für Anwendersupport in Europa dss/[e-mail]

FürKundeninEuropa

Das, C^ -Zeichen weist dauf auf hinn, dass diese Produkte mit den europäischen Bestimmungen für Produktursicherheit, Gesundheitsanforderungen und Umweltschutz übereinsimmt.

Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die separate Sammlung von als Industriemull anfallenden elektrischen und elektronischen Geräten in den EU-Ländern hin.itte geben Sie solche Geräte nicht in den Hausmull.itte nutzen sie zur Entsorgungsder此种e duke der Rücknahmeund Sammelsysteme in ihrer Land. Anwendbaards Produkt: DR-1200/DR-2100/DR-2200/DR-2300

Dieses Symbol [durchgestriechene Mülltonne nach Richtlinie 2006/66/EC Anhang II] weist auf die separate Sammlung verbrauchter Batterien und Akkus in den EU-Ländernhin. Bitter werfen Sie Batterien und Akkus nicht in den Hausmüll.itte halten sie zur Entsorgungsverbrauchter Batterien und Akkus die Rücknahmeund Sammelsysteme in Ihm Land.

DIRECTREC

DR-1200

DR-2100

DR-2200

DR-2300
