DR-2100 - Dictaphone OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dictaphone numérique
Marque	OLYMPUS
Modèle	DR-2100
Dimensions (L × l × H)	154 × 44,6 × 31,6 mm (hors protubérances)
Poids	183 g
Alimentation	Câble USB type A (2,5 m)
Format d'enregistrement	PCM 16 bits, 44,1 kHz, mono
Microphone	Microphone directionnel intégré
Haut-parleur	Intégré, 8 Ω, puissance max 320 mW
Réponse en fréquence (microphone)	100 Hz – 14 kHz
Réponse en fréquence (générale)	300 Hz – 10 kHz
Niveau d'entrée	86 dB SPL (-45 dBv)
Fonctions principales	Reconnaissance vocale (DNS 6), commandes programmables, mode micro/haut-parleur USB
Connectivité	USB 2.0 (port libre requis)
Systèmes d'exploitation compatibles	Windows XP SP3 / Vista SP1 / 7 (32/64 bits), Mac OS X 10.4.11 – 10.6
Entretien	Essuyer avec un chiffon sec ; ne pas utiliser d'alcool ni de diluant
Précautions de sécurité	Ne pas démonter, éviter humidité, chocs et températures extrêmes
Accessoires inclus	Câble USB
Assistance technique	Ligne directe USA/Canada : 1-888-553-4448 ; Europe : 00800 67 10 83 00 (gratuit dans certains pays)

FOIRE AUX QUESTIONS - DR-2100 OLYMPUS

Comment nettoyer l'OLYMPUS DR-2100 ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez jamais d'alcool, de diluant ou de produits chimiques agressifs. Si l'appareil est mouillé, essuyez-le immédiatement.

Puis-je utiliser le DR-2100 comme microphone USB ?

Oui, le DR-2100 peut fonctionner comme un microphone USB lorsqu'il est connecté à un ordinateur. Il peut également être utilisé comme haut-parleur USB.

Quel format d'enregistrement utilise le DR-2100 ?

Il enregistre au format PCM 16 bits avec une fréquence d'échantillonnage de 44,1 kHz en mono.

Comment sauvegarder mes enregistrements sur ordinateur ?

Branchez le DR-2100 à un ordinateur via le câble USB. Il est reconnu comme un périphérique audio USB. Vous pouvez copier les fichiers PCM directement depuis l'appareil.

Comment programmer les touches F1 à F4 ?

Les touches F1 à F4 sont entièrement programmables. Consultez le menu de configuration de l'appareil pour assigner des fonctions spécifiques selon vos besoins.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble USB est correctement connecté à un port USB actif. Le DR-2100 est alimenté via USB ; il ne possède pas de batterie interne. Essayez un autre port ou un autre câble.

Le DR-2100 est-il compatible avec Windows 10 ?

La notice mentionne Windows XP, Vista et 7. Pour Windows 10, la compatibilité n'est pas garantie. Vous pouvez essayer de le brancher ; il pourrait fonctionner grâce à la rétrocompatibilité USB.

Comment insérer ou écraser un fichier audio ?

Utilisez la touche Insérer/Écraser (Insert/Overwrite) pour basculer entre les modes. En mode Insert, les nouveaux enregistrements s'ajoutent ; en mode Overwrite, ils remplacent la partie existante.

Quelle est l'autonomie du DR-2100 ?

Le DR-2100 n'a pas de batterie ; il est alimenté en permanence par le câble USB. Son utilisation est donc continue tant qu'il est connecté à un ordinateur ou à une source USB.

Comment contacter le support Olympus pour le DR-2100 ?

Aux États-Unis et au Canada, appelez le 1-888-553-4448 ou envoyez un email à [e-mail]. En Europe, composez le 00800 67 10 83 00 (gratuit dans plusieurs pays) ou le [phone].

MODE D'EMPLOI DR-2100 OLYMPUS

Merci d'avoir porté votre choix sur cet Olympus DIRECTREC numérique

Lisez ce mode d'emploi pour

les informations concernant l'utilisation de l'appareil.

Conservez-le à portée de main pour toute

question ultérieure...

• Le contenu de ce document peut être modifié sans préavis. Veuillez contacter un revendeur Olympus/agréé ou le centre de service après-venture pour obtenir les dernières informations sur nos produits.
• Les illustrations du Directrec représentées dans ce manuel peuvent différer du produit réel. Si vous avez des questions concernant les informations représentées dans ce document, veuillez contacter un revendeur autorisé Olympus professionnel ou notre centre de service après-vente.
• Olympus decline toute responsabilité en cas de dommages, pertes de données dues à un début ou une réparation de l'appareil effectué par Olympus, un centre de service Olympus agréé, ou des tierces parties.
• OLYMPUS IMAGING CORPORATION détient les droits d'auteur pour les instructions (ce manuel).

Marques de fabrique et marques de fabrique déposées

• Microsoft et Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation.
• Macintosh et Mac OS sont des marques de commerce ou des marques déposées d'Apple Inc.

Les autres noms de produits et de marques indiqués ici peuvent être des marques de fabrique ou des marques de fabrique déposées par leurs propriétaires respectifs.

Précautions de sécurité

• Ne démontez pas, ne réparez pas et ne modifiez pas cet enregistreur vous-même.
• Ne laïsez pas le Directrec à portée de main des enfants. Le cable de l'appareil peut causeur un risque d'étranglement.
• Déconnecter le cable lorsqué le Directrec est en cours d'enregistrement/ suppression peut endommager l'appareil et le rendre inutilisable.

• Gardez le Directrec à l'ecart des rayons directs du soleil, de températures élevées, ou d'humidité élevée.

• Ne stockez pas le Directrec dans des endroits humides ou poussiêux.

• Si le Directrec est mouillé, essuyez-le immédiatement avec un chiffon sec.
  N'utilisez pas de l'alcool ou un diluant pour nettoyer l'appareil.
• Ne soumettez pas le Directrec à des vibrations ou des chocs sévères.
• Ne placez pas des cartes magnétiques près du haut-parleur du Directrec pour éviter d'endommager les données sur les cartes.

Caracteristiques principales

Ce produits possède les caractéristiques suivantes.

• Un nouveau design et un nouvel emplacement des touches permettent un contrôle d'une seule main, sans même avoir à vérifier visuellement la position des touches de fonction. Directrec s'adapte facilement à votre main, pour un maniement sans effort.
• Avec un score DNS de 6 (le plus élevé), Directrec est l'appareil idéal pour la reconnaissance vocale.
• Equipé d'un microphone directionnel pour éliminer les bruits de fond et effectuer des enregistements clairs et précis.
• Tous les boutons sont programmables pour une utilisation intuitive et personnelle.
• Directrec est un périphérique audio USB ; il peut être utilisé comme un microphone USB et/ou un haut-parleur USB lorsqu'il est connecté à un ordinateur.
• Le Directrec peut sauvegarder un fichier d'enregistrement sur un ordinateur au format PCM.
• Un haut-parleur intégré puissant produit un son haut fidélité.

Environnement d'exploitation

Assurez-vous que votre ordinateur possède la configuration minimum requise indiquée ci-dessous.

Veuillez vérifier avec votre administrateur système ou votre revendeur

Olympus professionnel.

Windows

Système d'exploitation :

Microsoft® Windows® XP Service Pack 3 (32bit/64bit)

Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1 (32bit/64bit)

Microsoft® Windows® 7 Ultimate Professional (32bit/64bit)

CPU/RAM:

Au moins la configuration requise minimum pour le système d'exploitation utilisé

Port USB:

Un ou plusieurs ports libres

Macintosh

Système d'exploitation :

Mac OS X 10.4.11 - 10.6

CPU/RAM:

Au moins la configuration requise minimum pour le système d'exploitation utilisé

Port USB :

Un ou plusieurs ports libres

Remarque

• Si vous branchez le Directrec sur un concentrateur USB, le fonctionnement risque de devenir instable. Dans de tels cas, évitez d'utiliser un concentrateur USB.

DR-2200

DR-1200

DR-2100

DR-2300

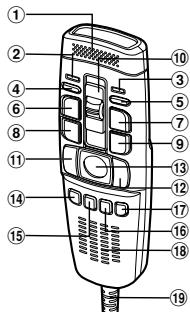

① Microphone intégré
② Indicateur d'enregistrement trois couleurs (rouge, vert et bleu)
③ Indicateur d'enregistrement inséré (vert)
④ Touche volume -
⑤ Touche volume +
⑥ Touche NEW (Nouveau)
⑦ Touche Insérer / Ecraser
⑧ Touche REW (Retour)
⑨ Touche FF (Avance rapide)
10 Commande commutateur REC (Enregistrer)/STOP (Arrêt)/PLAY (Lire)/REV (Revue)

⑪ Touche LEFT (gauche)
⑫ Touche RIGHT (droite)
⑬ Boule de commande
⑭ Touche F1 (Fonction 1)
⑤ Touche F2 (Fonction 2)
16 Touche F3 (Fonction 3)
⑦ Touche F4 (Fonction 4)
Haut-parleur intégré
19 Cable USB
20 Touche BACK (Retour)
② Touche REC (Enregisterr)
2 Touche PLAY (Lire)/PAUSE (Pause)
Fente pour code-barres

Format d'enregistrement: PCM 16bit 44,1kHz mono
Niveau d'entrée 86dBSPL(-45dBv)
Réponse de fréquence du microphone: 100Hz à 14kHz
Réponse en fréquence générale: 300Hz à 10kHz
■ Puisance de travail max.: 320 mW (haut-parleur 8Ω)

Dimensions extérieures: 154mm× 44,6mm× 31,6mm (Hors protubérances)
Poids: 201g(DR-1200), 183g(DR-2100), 201g(DR-2200), 206g(DR-2300)
Longueur de cable: 2,5m
Type de prise: connecteur USB de type A

Assistance technique et soutien

Les informations suivantes concernent seulement les questions techniques et le soutien pour le OLYMPUS Directrec et son logiciel.

Numéro de ligne directe aux Etats-Unis et au Canada 1-888-553-4448
- Adresse électronique de soutien aux États-Unis et au Canada [e-mail]
Numéro de ligne directe en Europe
Numéro d'appeil gratuite: 00800 67 10 83 00
disponible en Allemagne, Autriche, Belgique, Danemark, Finande, France, Norvège, Italie, Luxembourg, Pays-Bas, Royaume-Uni, Portugal, Espagne, Suède, Suisse.
Numéros payants pour le reste de l'Europe
+ 49 180 567 1083
+ 49 40 23773 4899
Adresse électronique de soutien en Europe dss/[e-mail]

Pour les clients résident en Europe

L'indication «CE» signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrede'une croix WEEE annexe IV]indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillerne pas jeter l'équipment dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Product concenre: DR-1200/DR-2100/DR-2200/DR-2300

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une collecte séparée des piles usagées dans les pays de l'UE. Veuilliez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans chaque pays.

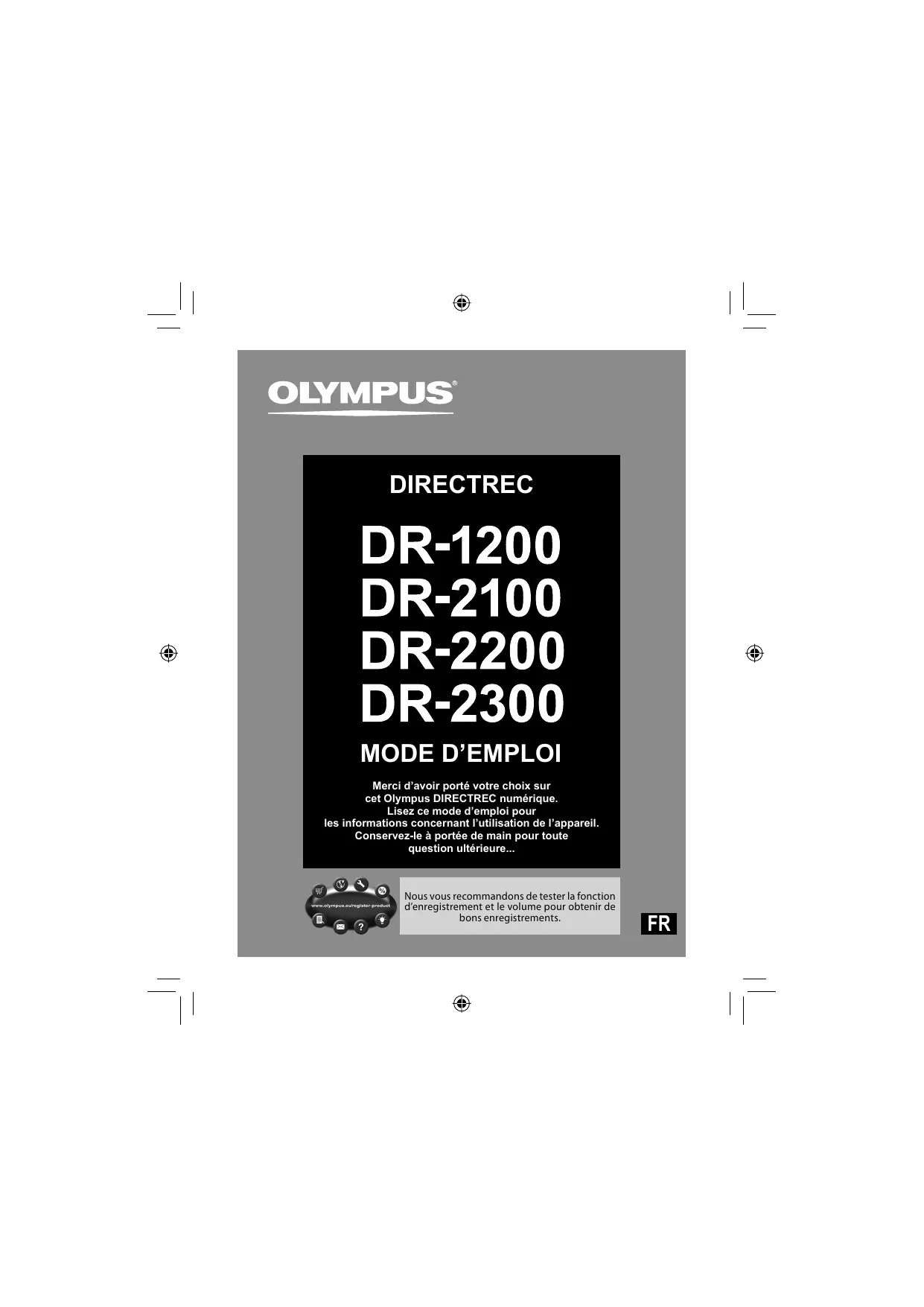

DIRECTREC

DR-1200

DR-2100

DR-2200

DR-2300
