Typ produktu	Wentylator podłogowy z nawilżaczem ultradźwiękowym
Marka	MPM
Model	MWP-20
Moc wentylatora	52.1 W
Maksymalny przepływ powietrza	59.3 m³/min
Maksymalna prędkość powietrza	3.1 m/s
Poziom mocy akustycznej	57 dB(A)
Pobór mocy w trybie czuwania	0 W
Sezonowe zużycie energii elektrycznej	16.7 kWh/a
Pojemność zbiornika na wodę	3.2 L
Timer	0–60 minut
Ustawienia prędkości	3 prędkości (niska, średnia, wysoka)
Oscylacja	Tak, przycisk ręcznego włączania/wyłączania
Regulowany kąt nawiewu	Tak, za pomocą śruby
Typ nawilżacza	Ultradźwiękowy z regulacją intensywności mgiełki
Długość przewodu zasilającego	1.70 m
Wymagany montaż	Tak, zawiera podstawę, rury, osłony śmigła, zbiornik na wodę
Czyszczenie	Cotygodniowe czyszczenie zbiornika na wodę i wewnętrznego pojemnika; używać łagodnego detergentu
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem nieokreślone; wymaga uziemienia; nie używać na zewnątrz
Gwarancja	Skontaktuj się z producentem: MPM AGD S.A.

Często zadawane pytania - MWP-20 MPM

Jak zamontować wentylator MPM MWP-20?

Postępuj zgodnie z instrukcją: przymocuj podstawę do rur, zamontuj rury do obudowy wentylatora, załóż tylną osłonę śmigła, śmigło, przednią osłonę, a następnie podłącz zbiornik na wodę i wąż do mgiełki. Upewnij się, że wszystkie śruby są dokręcone. Nie używaj bez osłon.

Jak napełnić zbiornik na wodę?

Wyłącz i odłącz wentylator. Zdejmij zbiornik, odwróć go do góry dnem, odkręć nakrętkę, napełnij chłodną, czystą wodą (najlepiej destylowaną, maks. 40°C). Nie dodawaj chemikaliów. Zakręć nakrętkę, umieść z powrotem na obudowie nawilżacza.

Dlaczego nawilżacz nie wytwarza mgiełki?

Możliwe przyczyny: pusty zbiornik, zanieczyszczona woda, pęknięty zbiornik lub zablokowany pływak. Wyczyść zbiornik i wlej świeżą wodę. Jeśli pływak jest zablokowany, delikatnie go porusz. Upewnij się, że zbiornik jest prawidłowo osadzony.

Jak czyścić wentylator i nawilżacz?

Odłącz wentylator. Przetrzyj obudowę wilgotną szmatką. Wyczyść śmigło miękką szczotką. W przypadku nawilżacza opróżniaj wewnętrzny pojemnik na wodę co tydzień i wycieraj wilgotną szmatką. Czyść zbiornik na wodę co tydzień łagodnym detergentem i dokładnie spłucz.

Czym jest funkcja timera i jak z niej korzystać?

Pokrętło timera umożliwia ustawienie automatycznego wyłączania od 0 do 60 minut. Obróć pokrętło na żądany czas. Pozycja 'ON' umożliwia ciągłą pracę wentylatora bez timera. Aby wyłączyć, naciśnij przycisk '0' i ustaw timer na 'OFF'.

Czy mogę używać wentylatora bez nawilżacza?

Tak, funkcje wentylatora i nawilżacza są niezależne. Możesz używać samego wentylatora, samego nawilżacza lub obu jednocześnie. Wystarczy nacisnąć przycisk 'MIST', aby włączyć/wyłączyć nawilżacz.

Jakie środki ostrożności należy zachować?

Zawsze odłączaj przed czyszczeniem. Nie zanurzaj w wodzie. Trzymaj z dala od źródeł ciepła i otwartych okien. Nie zakrywaj osłon wentylatora. Używaj tylko na stabilnej, suchej powierzchni. Nadzoruj dzieci. Nie obsługuj mokrymi rękami.

Dlaczego lampka kontrolna jest czerwona?

Czerwona lampka oznacza, że zbiornik na wodę jest pusty. Wyłącz wentylator, odłącz go i napełnij zbiornik czystą wodą. Lampka zmieni kolor na zielony, gdy woda będzie wystarczająca.

Jak regulować oscylację?

Przycisk oscylacji znajduje się na obudowie silnika. Naciśnij go, aby włączyć oscylację, lub pociągnij lekko do góry, aby wyłączyć. Oscylacja umożliwia ruch wentylatora w lewo i w prawo.

Co zrobić, jeśli wentylator nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony do działającego gniazdka. Upewnij się, że pokrętło timera nie jest ustawione na 'OFF'. Sprawdź przewód i wtyczkę pod kątem uszkodzeń. Jeśli śmigło jest zablokowane, wyłącz i usuń przeszkodę. W razie potrzeby skontaktuj się z autoryzowanym centrum serwisowym.

INSTRUKCJA OBSŁUGI MWP-20 MPM

Przed użyciem przeczytaj dokładnie instrukcję obsługi.
Zachowaj szczególnie ostrożność, gdy w pobliżu urządzenia znajdują się dzieci.
Nie wieszaj przewodu na ostrych krawędziach i nie pozwól, aby stykał się z gorącymi powierzchniami.
Zawsze wyjmuj wtyczkę z gniazda sieciowego, gdy nie używasz urządzenia lub przed rozpoczęciem czyszczenia.
Nie używaj uszkodzonego urządzenia, również wtedy gdy uszkodzony jest przewód sieciowy lub wtyczka – w takim wypadku oddaj urządzenie do naprawy w autoryzowanym punkcie serwisowym.
Dżycie akcesoriów nie polecanych przez producenta może spowodować uszkodzenie urządzenia lub obrażenia ciała.
Nie zanurzaj urządzenia, przewodu i wtyczki w wodzie lub w innych płynach przewód sieciowy i wtyczka muszą być zawsze suche.
Nie zostawiaj urządzenia bez nadzoru podczas pracy.
Pamiętaj, aby zawsze przed wyjęcie wtyczki z gniazdka sieciowego wyłączyć najpierw urządzenie.
Nie stawiaj urządzenia w pobliżu źródeł ciepła.

- Nie wykorzystuj urządzenia do innych celów niż zostało przeznaczone.

Nie używaj wentylatorów na wolnym powietrzu.

W żadnym wypadku nie wkładaj palców i jakichkolwiek przedmiotów przez kratkę obudowy śmigła podczas pracy urządzenia.

Przed przestawieniem urządzenia w inne miejsce należy odłączyć je od źródła prądu.

Nie zakrywaj przedniej i tylnej obudowy siatkowej śmigła!

- Nie stawiaj wentylatorów w pobliżu otwartych okien – krople deszczu mogą spowodować spięcie instalacji elektrycznej i porażenie prądem! Wskazane jest nie ustawiać wentylatorów w pomieszczeniach o wysokim stopniu wilgotności, np. w łazienkach.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenie były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Sprzęt nie jest przeznaczony do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

Długie włosy mogą zostać wciągnięte w wentylator z powodu turbulencji powietrza. Należy zachować włosy, biżuterię i luźną odzież z dala od wentylatora.
Urządzenie należy stawiać na suchej, płaskiej i stabilnej powierzchni.

Nie stawiaj urządzenia na gorących powierzchniach.

Nie stawiaj urządzenia w pobliżu innych urządzeń elektrycznych, palników, kuchenek, piekarników itp.

• Nie stawiaj urządzenia przy ścianie lub na innych urządzeniach. Zostaw co najmniej 20 cm wolnej przestrzeni z tyłu i po bokach oraz nad urządzeniem. Niekładź niczego na urządzeniu.
• Nie dotykaj urządzenia, przewodu zasilającego ani wtyczki mokrymi rękami.

Przechowuj urządzenie i jego przewód w miejscu niedostępnym dla dzieci poniżej 8 lat.

Należy zwracać uwagę na dzieci aby nie bawiły się sprzętem.
Urządzenie przeznaczone jest tylko do użytku domowego.
Nie podłączaj wtyczki do gniazdka sieci mokrymi rękami.
Nie wyciągaj wtyczki z gniazdka sieci pociągając za przewód.

• Nie włączać urządzenia bez założonych osłon przedniej i tylnej.
  Urządzenie można włączyć dopiero po całkowitym jego montażu. Częściowo zmontowane i uruchomione urządzenie nie zapewnia bezpiecznego i prawi dłowego działania.

OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

• Nie dodawaj do wody wlewanej do zbiornika jakichkolwiek środków chemicznych – mogą one poważnie uszkodzić urządzenie.
• Nie wlewaj wody bezpośrednio do rozpylacza mgły ani do jego przewodu.

Przed uzupełnieniem wody odłącz urządzenie z sieci zasilającej.

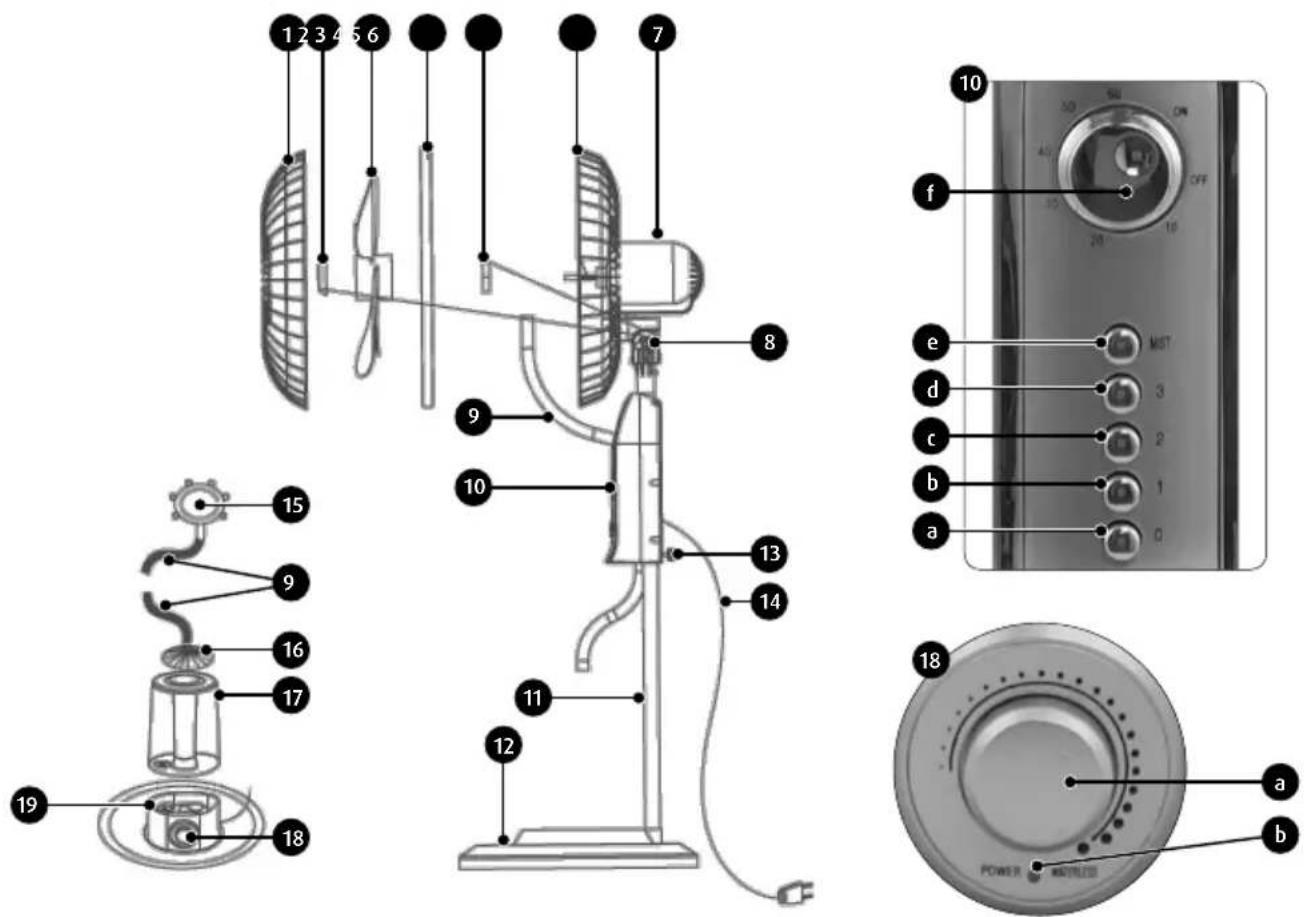

OPIS URZĄDZENIA

1. Przednia osłona śmigła
2. Nakrętka śmigła
3. Śmigło
4. Pierścień ośłon
5. Nakrętka tylnej osłony śmigła
6. Tylna osłona śmigła
7. Obudowa wentylatora
8. Śruba regulacji kierunku nadmuchu
9. Karbowany przewód mgły
10. Panel sterowania
    c. wyłącznik wentylatora "0"
    d. włącznik pierwszej prędkości wentylatora "1"
    e. włącznik drugiej prędkości wentylatora "2"

f. włącznik trzeciej prędkości wentylatora "3"

g. włącznik nawilżacza powietrza

1. Rury wentylatora
2. Podstawa wentylatora
3. Śruby blokujące (radełkowane)
4. Przewód zasilający
5. Rozpylacz mgły
6. Pokrywka zbiornika
7. Zbiornik na wodę o pojemności 3,2l
8. Panel nawilżacza
   a. pokrętło regulacji natężenia mgły b. lampka kontrolna wody
9. Obudowa nawilżacza

Wentylator oprócz funkcji charakterystycznych dla tego typu urządzeń posiada ultradźwiękowy nawilżacz powietrza który rozdrabnia wodę na cząsteczki wielkości 1-5 mikrometrów. Rozdrobniona w ten sposób woda trafia do rozpylacza zamontowanego w czaszy wentylatora co znacznie przyspiesza proces nawilżania.

PRZED PIERWSZYM UŻYCIEM

1. Wypakuj wszystkie elementy wentylatora z kartonu. Zidentyfikuj wszystkie części, usuń z nich wszelkie torby, naklejki i wypełniacze.
2. Skontroluj dokładnie urządzenie pod kątem uszkodzeń mogących powstać podczas transportu. W razie wątpliwości lub podejrzeń uszkodzeń skontaktuj się ze sprzedawcą.
3. Zmontuj dokładnie urządzenie kierując się wskazówkami zawartymi w rozdziale „MONTAŻ URZĄDZENIA”.
4. Upewnij się, że dane na tabliczce znamionowej produktu odpowiadają parametrom Twojej sieci zasilającej.

MONTAŻ URZĄDZENIA

1. Plastikową podstawę (12) umieść na balaście o podobnym kształcie do podstawy.
2. Odkręć śruby z końcówek rur (11). Końcówki rur umieść w swoich gniazdach w podstawie. Założ podkładki i przykręć rury śrubami od dolnej strony podstawy (rys.1).

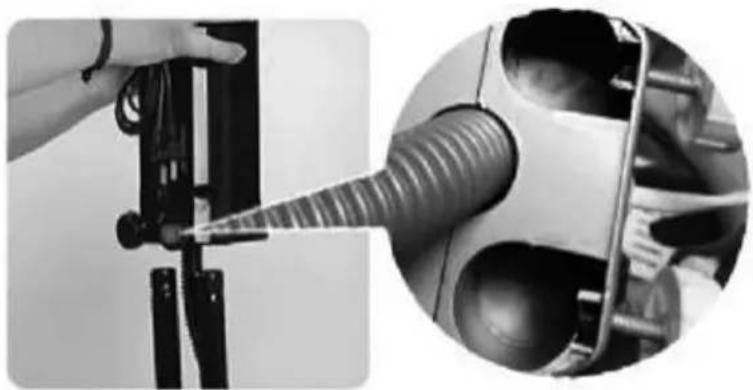

1. Poluzuj dwie śruby radełkowane (13) znajdujące się z tyłu panelu sterowania wentylatora (nie odkręcaj śrub całkowicie, gdyż mogą wypaść). Zlokalizuj w obudowie dwa otwory pod końcówki rur (11). Założ obudowę, dociśnij i dokręć śruby radełkowane (rys.2)

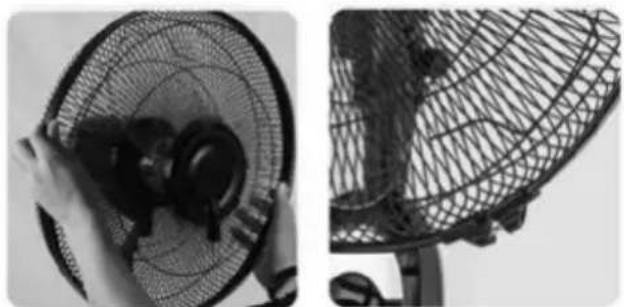

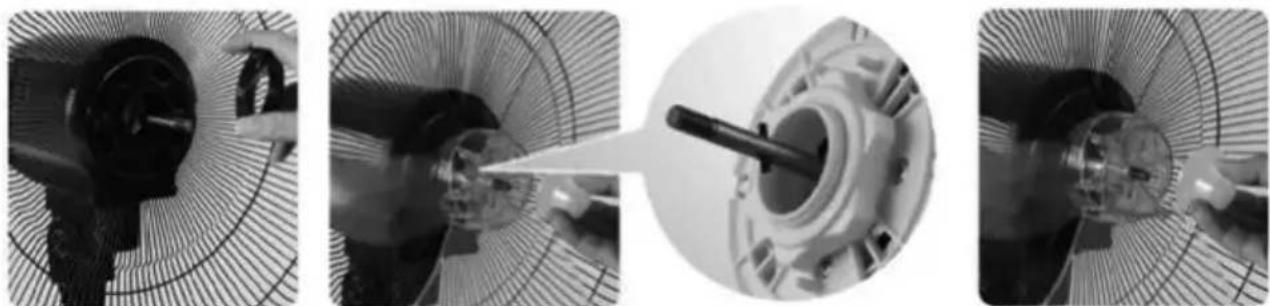

1. Umieść tylną osłonę śmigła (6) na obudowie silnika (7), upewniając się, że druciany uchwyt z tyłu osłony znajduje się u góry i przykręć osłonę nakrętką (5). Na wał silnika nałoż śmigło (3) i przykręć je nakrętką (2) przeciwnie do ruchu wskazówek zegara (rys.3).

rys. 3

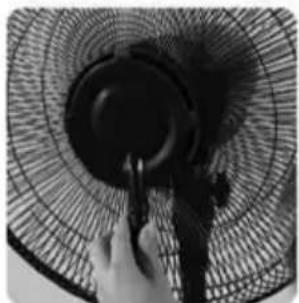

1. Przyłoż przednią osłonę śmigła (1) tak aby króciec rozpylacza mgły (15) był skierowany do dołu, nałów na obwodzie osłon pierścień (4) tak aby osłony ściśle przylegały do siebie i dokręć śrubę w pierścieniu tak aby zablokować osłony (rys.4)

UWAGA! Nie uruchamiaj wentylatora bez poprawnie zmontowanych osłon śmigła.

1. Obudowę nawilżacza (19) umieść we wnęce podstawy (12). Obudowa pasuje do wnęki w jednej prawidłowej pozycji (rys.5).
2. Zbiornik na wodę (17) umieść na obudowie nawilżacza (19). Zbiornik pasuje do obudowy w jednej prawidłowej pozycji (rys.6). Na zbiornik wody nałoż pokrywę zbiornika (16).
3. Karbowany przewód mgły (9) podłącz z jednej strony do pokrywki zbiornika na wodę a z drugiej strony do króćca rozpylacza mgły (rys.7).

UWAGA! Zawsze przed napełnianiem zbiornika na wodę wyłącz najpierw urządzenie i odłącz je od sieci zasilającej.

UWAGA! Wentylator podczas napełniania zbiornika na wodę i podczas eksploatacji powinien być ustawiony na twardej, suchej, równej, poziomej i stabilnej powierzchni.

1. Zdejmij z urządzenia zbiornik na wodę korzystając z uchwytu w zbiorniku
2. Obróć pojemnik o 180° i odkręć korek wlewu wody
3. Wlej do zbiornika chłodną i czystą wodę, najlepiej destylowaną i filtrowaną. Uważaj aby nie przepelnić zbiornika.
4. Załóż i zakręć korek wody.
5. Ponownie obróć zbiornik wody o 180° i umieść go na obudowie nawilżacza (19).

UWAGA!!!

• wlewana woda nie może mieć większej temperatury niż 40°C
• nie dodawaj do wody żadnych środków chemicznych i zapachowych
• nie wlewaj wody bezpośrednio do nawilżacza (19) - zaworek w korku na wodę będzie automatycznie dozo- wał pożądaną ilość wody do nawilżacza

2.

Napełnianie zbiornika na wodę

UŻYCIE URZĄDZENIA

UWAGA! Urządzenie można włączyć dopiero po całkowitym jego montażu. Częściowo zmontowane i uruchomione urządzenie nie zapewnia bezpiecznego i prawidłowego działania.

1. Ustaw urządzenie na twardej, suchej, równej, poziomej i stabilnej powierzchni. Jeżeli będziesz korzystał z funkcji nawilżania powietrza to napełnij wodą zbiornik na wodę.
2. Podłącz urządzenie do sieci zasilającej i ustaw pokrętło zegara czasu (10f) do pozycji :ON" – włączony.

3. Przyciskami (10 b,c,d) ustaw stosowną prędkość nadmuchu powietrza:

4. "1" – prędkość mała

5. "2" – prędkość średnia

6. "3" – prędkość dużą

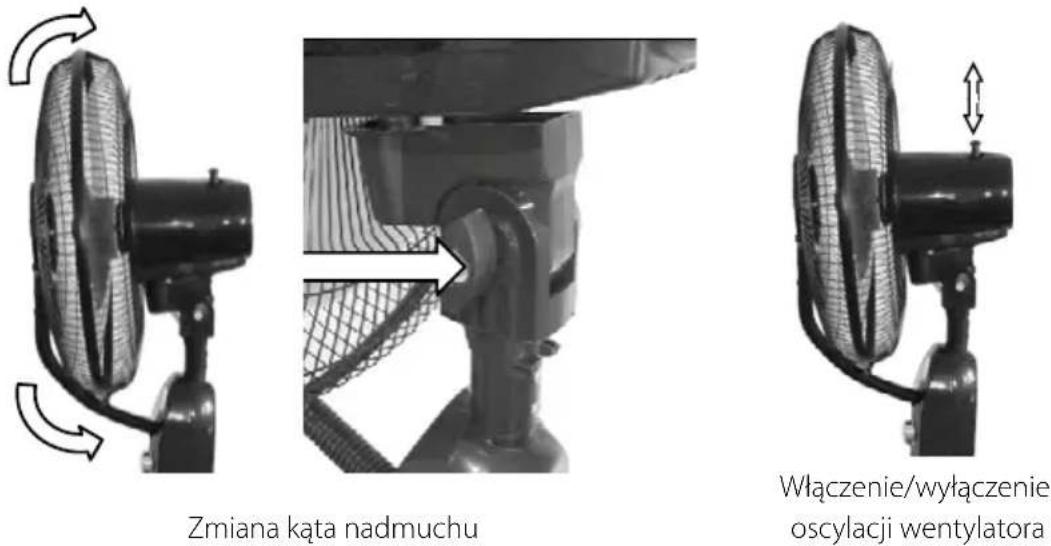

7. Kąt nadmuchu powietrza możesz zmienić po zluzowaniu nakrętki (8). Po właściwym ustawie-niu kąta czaszy ponownie zakręć nakrętkę (8).

1. Oscylację wentylatora możesz włączyć/wyłączyć korzystając z przycisku znajdującego się obudowie silnika odpowiednio wciskając go lub pociągając lekko do góry.
2. Włączenie funkcji nawilżacza następuje po naciśnięciu przycisku (10e) "MIST". Praca nawilżacza zostanie zasygnalizowana świeceniem lampki kontrolnej (18b) na kolor zielony. Wodna mjła bezie widoczna w rozpylaczu mgły (15).
3. Pokrętłem (18a) możesz regulować intensywność wyrzutu wodnej mgły
4. Brak wody zostanie zasygnalizowany przez lampkę kontrolną (18b) która zmieni kolor świecenia na czerwony. Należy wówczas wyłączyć urządzenie, odłączyć od sieci zasilającej i uzupełnić wodę w zbiorniku (17).
5. Funkcja wentylatora i nawilżacza są niezależne od siebie czyli można ustawić pracę tylko wentylatora lub tylko nawilżacza lub obu funkcji naraz.
6. Pokrętło zegara pozwala ustawić czas pracy po jakim urządzenie wyłączyć się automatycznie. Dostępny jest czas w przedziale 0-60 minut. Pozycja "ON" uruchamia urządzenie bez limitu czasu.
7. Wyłączenie urządzenia następuje po naciśnięciu przycisku "0" (10a) oraz przekręceniu pokrętła zegara do pozycji "OFF"

CZYSZCZENIE I KONSERWACJA

UWAGA! Przed rozpoczęciem czyszczenia i konserwacji odłącz urządzenie od sieci zasilającej!

UWAGA! Nie zanurzaj urządzenia w wodzie ani innych płynach!

1. Obudowę urządzenia, śmigło przetrzyj wilgotną ściereczką a następnie wytrzyj do sucha. Przy silnych zabrudzeniach użyj odrobiny łagodnego detergentu. Dostęp do śmigła uzyskasz po zdemontowaniu osłony przedniej.
2. Osłony siatkowe śmigła możesz delikatnie odkurzyć miękką szczotką. Dla uzyskania lepszego efektu czyszczenia możesz zdemontować osłony przed czyszczeniem.
3. Wewnętrzny pojemnik na wodę znajdujący się w miejscu gdzie montowany jest główny zbiornik na wodę (górna część obudowy nawilżacza "18") oczyść z pozostałej wody przechylając go nad podstawionym naczyniem. Następnie wyczyść jego wnętrze wilgotną ścierecz-

ką. Szczególną uwagę zwrócić na czystość pływaka i generatora ultradźwięków i jednocześnie zachowaj szczególną uwagę przy czyszczeniu tych elementów. Wewnętrzny pojemnik na wodę czyść nie rzadziej niż raz w tygodniu.

1. Czyszczenie zbiornika na wodę (17):

2. wlej do zbiornika ok. 0,5l wody z detergentem i zakręć korek

3. potrząśnij kilkakrotnie zbiornikiem
4. wylej wodę, przepłucz zbiornik czystą woda
5. zewnętrzne powierzchnie zbiornika umyj letnią wodą z detergentem, opłucz i wysusz

6. podczas mycia korka zwrócić szczególną uwagę na czystość uszczelki pod gwintem oraz w zaworku. W razie potrzeby wyczyść je dodatkową szczoteczką z delikatnym włosiem - zbiornik czyść raz na tydzień.

7. Tylko regularne czyszczenie urządzenia uchroni przed odkładaniem się kamienia oraz rozwojowi grzybów i bakterii. Jeżeli przerwa w pracy będzie wynosić więcej niż 2 dni to bezwzględnie usuń wszelką wodę z urządzenia. Nie używaj do czyszczenia agresywnych detergentów oraz ściernych środków czyszczących.

PROBLEM PRZYCZYNA ROZWIĄZANIE
Nawilżacz nie rozpyła mgły a. zanieczyszczona woda	a. wyczyść zbiornik i nalej czystej wody
b. pęknięty zbiornik na wodę	b. wylej wodę i sprawdź czy nie ma pęknięć
c. pusty zbiornik na wodę	c. uzupełnij wodę w zbiorniku
Nawilżacz nie uruchamia się a. pływak nie podnosi się	a. poruszaj lekko pływakiem
b. pusty zbiornik na wodę	w wewnętrznym pojemniku na wodę (lub oczyść go)
	b. uzupełnij wodę w zbiorniku
Wentylator i nawilżacz nie uruchamiają się a. brak zasilania, urządzenie odłączone od sieci	a. sprawdź zasilanie, podłącz urządzenie do sieci
Wentylator nie działa normalnie a. Wtyczka lub przewód zasilający uszkodzone	a. skontaktuj się z autoryzowanym serwisem
b. uszkodzone lub zablokowane śmigło	b. wymień śmigło usuń przyczynę zablokowania

Karta produktu

MPM AGD S.A.

MODEL: MWP-20

Opis Symbol Wartość Jednostka

Maksymalne natężenie przepływu wentylatora	F 59,3 m		^3 /min
Moc wentylatora P 52,1 W
Wartość eksploatacyjna SV 1,1 (m			^3 /min)/W
Pobór mocy w trybie czuwania P	SB	0	W
Poziom mocy akustycznej wentylatora L	WA	57 dB(A)
Maksymalna prędkość powietrza	C	3,1	m/s
Sezonowe zużycie energii elektrycznej	Q	16,7	kWh/a
Norma dla pomiaru wartości eksploatacyjnej	IEC 60879:2019

Dodatkowych informacji udzielają

MPM AGD S.A.

ul. Brzozowa 3

Milanówek 05-822, Polska

tel. [phone]

BDO: 000027599

DANE TECHNICZNE

Parametry techniczne podane są na tabliczce znamionowej produktu.

Długość przewodu zasilającego: 1,70 m

Poziom hałasu: L_WA = 57 dB

UWAGA! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych.

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy wyrzucać z innymi odpadami pochodzącymi z gospodarstw domowych. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszganin oraz części składowych. Mieszanie elektroodpadów z innymi odpadami lub ich nieprofesjonalny emontaż może prowadzić do uwolnienia substancji szkodliwych dla zdrowia i środowiska. Zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania szczegółowych informacji na temat miejsca oddawania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z gminnym punktem zbierania zużytego sprzętu lub zakładem przetwarzania zużytego sprzętu.

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)
