INSTRUKCJA OBSŁUGI KOM0558 Quer

Instrukcje bezpieczeństwa

• Przed pierwszym uruchomieniem kamery, należy dokładnie przeczytać instrukcję obsługi.
• Należy przestrzegać wszystkich wskazówek i informacji zawartych w instrukcji obsługi. Nieprawidłowe używanie kamery może doprowadzić do jej uszkodzenia.
• Upuszczenie lub silne uderzenie może doprowadzić do uszkodzenia kamery.
• Urządzenie należy przechowywać poza zasięgiem dzieci.
• Nie należy przechowywać kamery w wilgotnym lub zakurzonym miejscu przez dłuższy czas.
• Nie należy przechowywać kamery w miejscach gdzie będzie ona narażona na bezpośrednie padanie promieni słonecznych lub wysoką temperaturę.
• Zaleca się używanie kamery w temperaturze 0°C \~ 40°C.
• Przed wyjęciem karty pamięci, należy wyłączyć kamerę. Wyjęcie karty pamięci w czasie pracy kamery może spowodować utratę danych lub uszkodzenie karty.
• Nie należy samodzielnie rozkręcać/naprawiać kamery. Wewnątrz nie znajdują się żadne elementy, które mogły by być ustawiane przez użytkownika.
• Nagrzewanie się kamery podczas dłuższego użytkowania jest sytuacją normalną.
• Należy unikać dotykania obiektywu palcami.
• Do czyszczenia obiektywu, należy używać przeznaczonych do tego celu ściereczek.

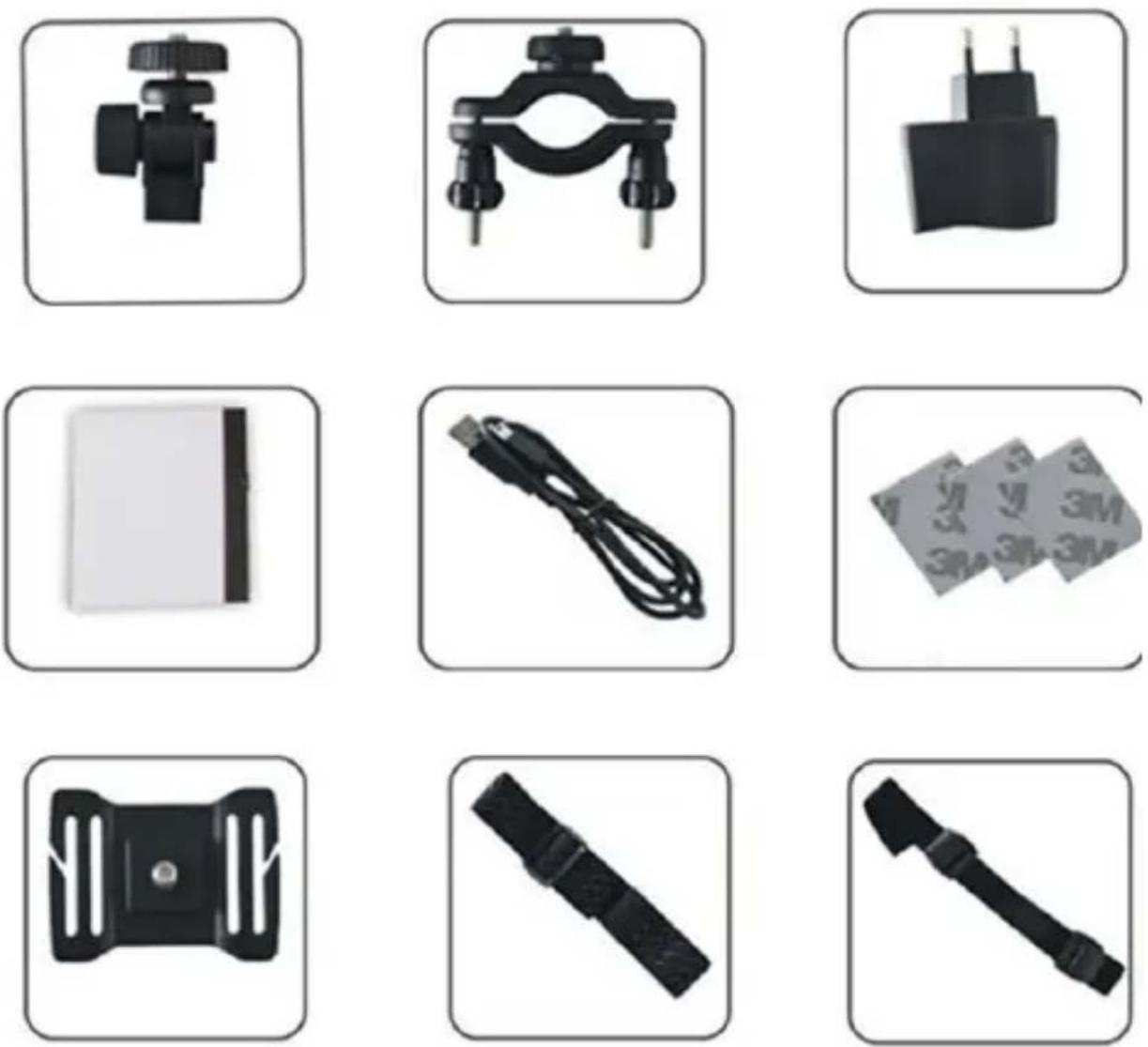

Zawartość zestawu

• Instrukcja obsługi
• Kabel USB
  • Uchwyt do kasku
  • Uchwyt uniwersalny
• Uchwyt rowerowy
• Podkładki samoprzylepne 3M
• Pasek elastyczny
  • Pasek z zatrzaskami
  • Ładowarka sieciowa (AC)

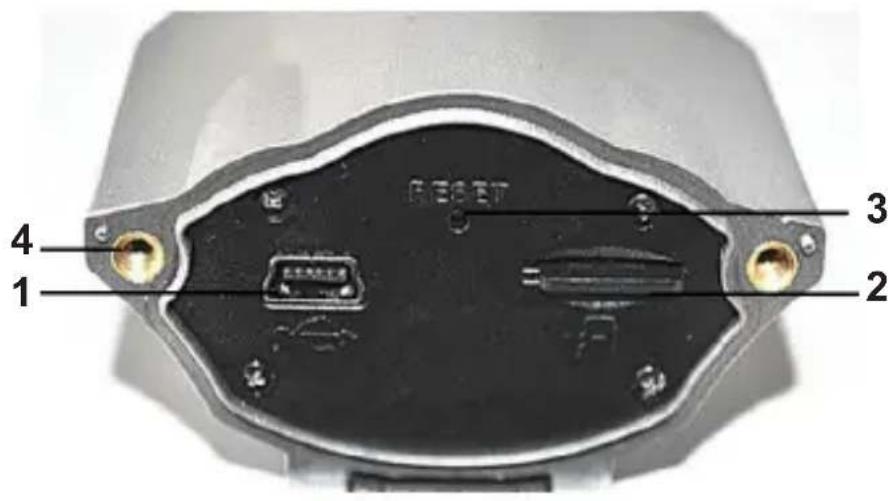

Opis kamery

1 2 3 4 RESET

1. Port miniUSB
2. Gniazdo kart MicroSD
3. Przycisk Reset
4. Gniazdo śrub
5. Przycisk Power
6. Przycisk Mode
7. Wskaźnik trybu pracy
8. Wskaźnik ładowania

7 8 6 5

PL

Sposób montażu

Kamera może być zamocowana w wielu różnych konfiguracjach. Poniżej przedstawione zostały najbardziej popularne sposoby.

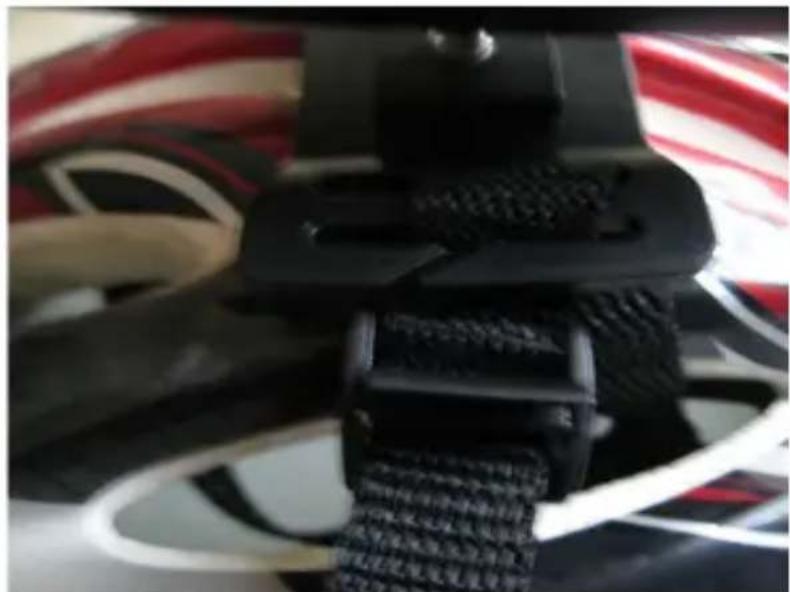

1. Montaż kamery na górze kasku:

Używając paska z zatrzaskami, należy przymocować uchwyt do kasku (pasek należy przełożyć przez otwory wentylacyjne kasku jak pokazano na rys.1 i 2).

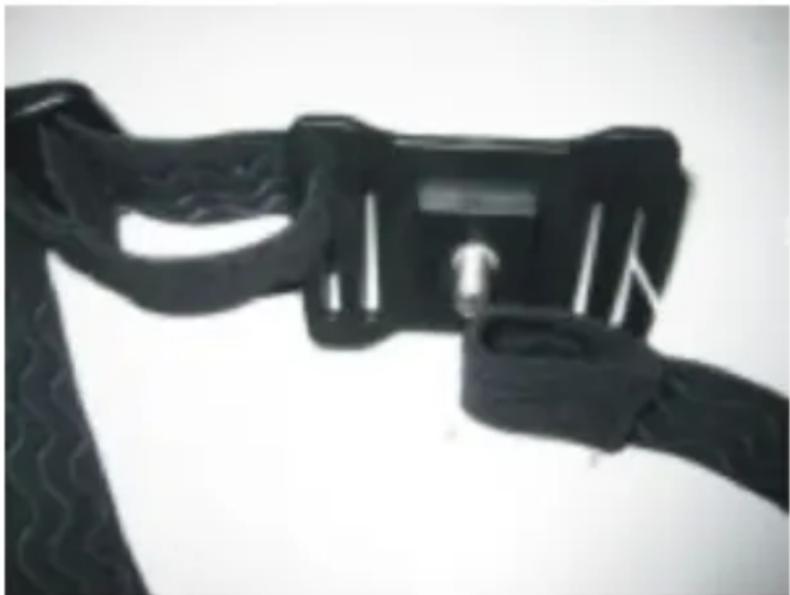

2. Montaż kamery z boku kasku:

Używając paska elastycznego, należy przymocować uchwyt do kasku. Następnie należy użyć uchwytu uniwersalnego, aby zamo-cować kamerę w żądanej pozycji (rys. 3\~6).

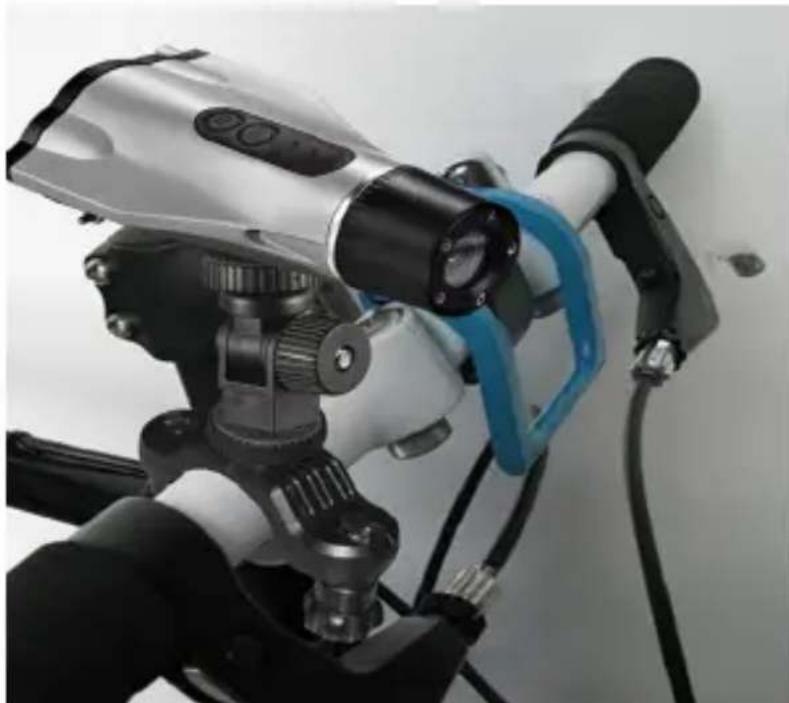

3. Montaż kamery na kierownicy roweru/motocy- kla:

Używając uchwytu do kierownicy, należy przymocować kamerę do roweru/motocykła jak pokazano na rys. 7.

PL

1. Wkładanie karty
   Kartę należy delikatnie wsunąć do gniazda kart pamięci (2).
2. Wyjmowanie karty
   Aby wyjąć kartę pamięci, należy ją delikatnie nacisnąć (słyszany będzie dźwięk kliknięcia).

Uwaga

Należy zwrócić szczególną uwagę na kierunek wkładania karty. Odwrotne włożenie karty może spowodować uszkodzenie karty lub kamery.

Ładowanie baterii

PL

Po podłączeniu ładowarki do zasilania, na urządzeniu zaświeci się czerwona dioda informująca o ładowaniu baterii. Po pełnym naładowaniu baterii, dioda zgaśnie.

Uwaga:

• Podczas ładowania kamera powinna być wyłączona.
• W pierwszej kolejności należy podłączyć ładowarkę do kamery a dopiero później do źródła zasilania.

Przyciski funkcyjne

Przycisk Power: Włączanie/wyłączanie kamery; uruchamianie/zatrzymywanie nagrywania; robienie zdjęć.

Przycisk MODE: Zmiana trybu pracy: nagrywanie filmów/robienie zdjęć.

Przycisk Reset: Przywrócenie ustawień fabrycznych (w przypadku problemów z kamerą).

Podstawowe operacje

1. Włączenie/wyłączenie kamery

Włączenie kamery

Aby włączyć kamerę należy nacisnąć i przytrzymać przycisk Power (zaświeci się wskaźnik trybu pracy).

Wyłączenie kamery

Aby wyłączyć kamerę należy nacisnąć i przytrzymać przycisk Power (zgaśnie wskaźnik trybu pracy).

Uwaga: W przypadku bezczynności przez dłuższy okres czasu, kamera wyłączy się automatycznie.

2. Nagrywanie video

Kamera umożliwia nagrywanie filmów w rozdzielczości 720P (do-myślnie ustawiona wartość) oraz 1080P (większa rozdzielczość ale gorsza jakość obrazu). Zaleca się nagrywanie filmów w roz- dzielczości 720P.

Nagrywanie (bez podłączenia do źródła zasilania)

Po włączeniu kamery, należy ustawić żądany tryb nagrywania na-ciskając przycisk Mode:

• pomarańczowa dioda - nagrywanie 720P
• jasnoniebieska dioda - nagrywanie 1080P
• niebieska dioda - robienie zdjęć

Aby rozpocząć nagrywanie, należy nacisnąć przycisk Power. Pownowe naciśnięcie przycisku spowoduje zatrzymanie nagrywania.

Nagrywanie w pętli (przy podłączeniu do źródła zasilania)

Po podłączeniu do źródła zasilania, kamera włączy się automatycznie i rozpocznie nagrywanie (zacznie migać pomarańczowa dioda). Pliki z nagraniami będą zapisywane co 3 minuty. Po zapel-nieniu karty Micro SD nadpisywane będą najstarsze nagrania. Aby wyłączyć nagrywanie, należy nacisnąć przycisk Power.

3. Robienie zdjęć

Aby przejść do trybu aparatu, należy naciskać przycisk MODE aż zaświeci się niebieska dioda. Naciśnięcie przycisku Power spowoduje zrobienie zdjęcia.

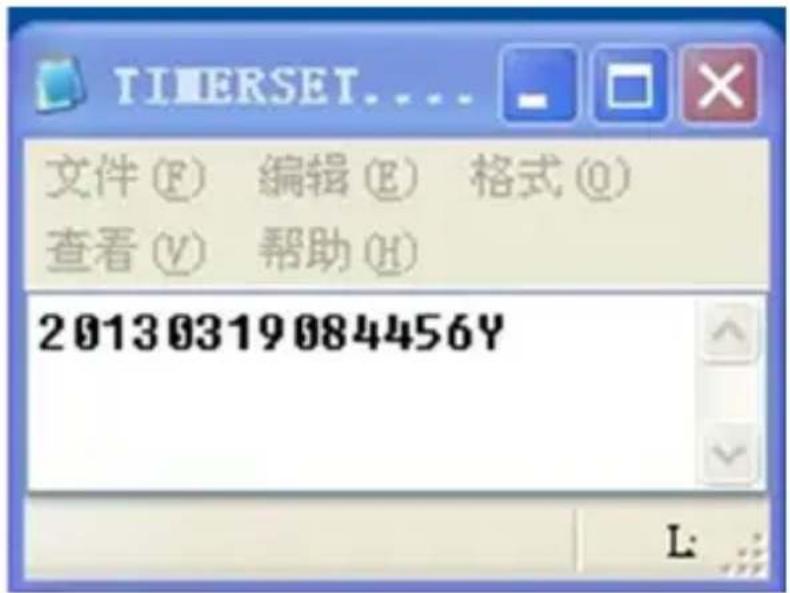

4. Ustawienie znacznika czasu

Znacznik czasu dostępny jest przy nagrywaniu w rozdzielczości 720P. Aby ustawić żądany czas, należy:

(1) Stworzyć plik tekstowy o nazwie "TIMERSET.TXT".
(2) Otworzyć plik i wprowadzić żądaną datę w formacie ROK/MIE-SIĄC/DZIEŃ/CZAS, np. 20130319084456Y.

(3) Skopiować plik "TIMERSET.TXT" do katalogu głównego karty Micro SD. Po włączeniu kamery, nagrania będą posiadały znacznik czasowy. Uwaga: Aby usunąć znacznik czasowy, należy w pliku "TIMERSET.TXT" zamienić znak „Y” na “N” (np. 20130319084456N).

Formatowanie

Aby sformatować kartę pamięci, należy w trybie gotowości naci- snąć i przytrzymać przycisk MODE przez 5 sekund. Zawartość karty zostanie usunięta.

Odtwarzanie nagrań na komputerze PC

(1) Aby odtworzyć nagranie na komputerze, należy podłączyć kamerę bezpośrednio do komputera za pomocą kabla USB lub wyjąć kartę z kamery i podłączyć ją do komputera używając czytnika kart.

(2) Odłączenie od komputera spowoduje wyłączenie kamery.

Specyfikacja techniczna

Sensor: 1.3 Mpx CMOS

Obiektyw: 115 stopni przy 720p

Rozdzielczość: 1080p (1920x1080) / 720p( 1280x720)

Rozmiar obrazu: 5 Mpx 2560x1920

Format plików: H264 / JPG

Nagrywanie w pętli: tak

Interfejs USB 2.0: port MiniUSB

Gniazdo kart MicroSD (max 32 GB)

Wbudowany mikrofon tak

Czas pracy: ok 2 godzin (1080p)

Wodoszczelność: do 10 metrów

Specyfikacja produktu może ulec zmianie bez powiadomienia.

Poland

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania, nie należy usuwać go z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu.

Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1, 08-400 Garwolin.
