BEDIENUNGSANLEITUNG KOM0558 Quer

Kamera Vorsichtsmassnahmen

• Bitte lesen Sie die folgenden Bedienungsanleitungen bevor Sie die Kamera benutzen.
• Bedienen Sie die Kamera korrekt, gemäß den Bedienungsanleitungen. Falsche Bedienung kann zur Beschädigung der inneren Komponenten der Kamera führen.
• Kamera nicht fallenlassen oder stoßen, dieses kann zur Beschädigung der inneren Komponenten der Kamera führen.
• Führ Ihre Sicherheit halten Sie die Kamera fern von Kindern und Tieren, um Unfälle zu vermeiden.
• Kamera nicht einer feuchten oder staubigen Umgebung für längere Zeit aussetzen. Dieses kann zu Feuer oder elektrischem Schlag führen.
• Kamera nicht für längere Zeit extremen Temperaturen aussetzen, wie z.B. direktes Sonnenlicht. Dieses kann zur Beschädigung des Gehäuses oder der inneren Komponenten der Kamera führen.
• Wir empfehlen die Kamera im Temperaturbereich zwischen bis 40^ zu benutzen.
• Schalten Sie die Kamera aus bevor Speicherkarte entfernen. Die Speicherkarte und die Daten können beschädigt werden beim einsetzen oder entfernen der Karte bei eingeschalteter Kamera.
• Kamera nicht verändern oder zerlegen, um Schäden an der Kamera und Stromschlag zu vermeiden.
• Der Temperaturanstieg ist normal, wenn die Kamera für eine lange Zeit benutzt wird.
• Berühren Sie nicht die Linsen während Sie die Kamera benutzen um nicht das Bild zu beeinflussen.
• Bitte benutzen Sie das Gebläse (spezielles Linsengebläse) um die Linse zu reinigen oder spezielles Objektiv-Reinigungstuch um Fingerabdrücke oder Staub von der Oberfläche zu entfernen.

Kamerazubehör

• Bedienungsanleitung
- USB Kabel
- Helmbefestigung
- Universalhalterung
- Fahrradhalterung
• 3M Unterlagen
- Elastikgurt
- Klettband
• AC Ladegerät

DE

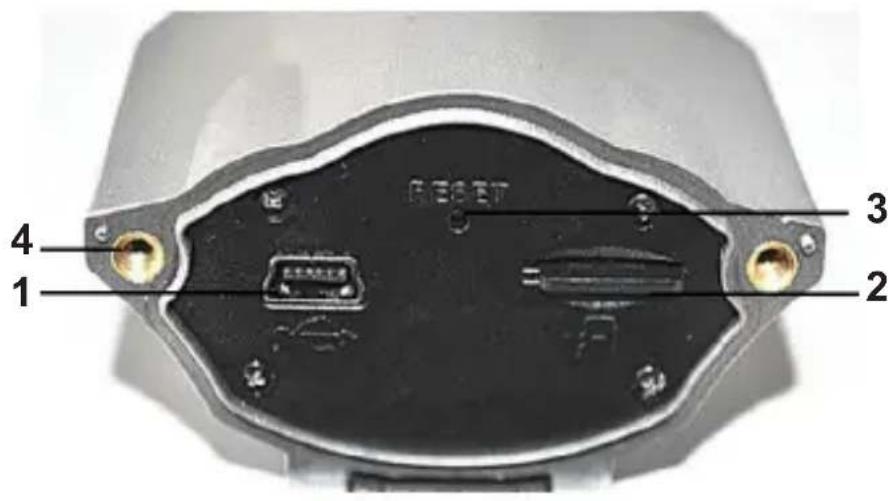

Kameraanschlüsse

1 2 3 4 RESET

1. Mini-USB Steckplatz
2. Mikro SD Steckplatz
3. Reset Taste
4. Schraubanschluss
5. Netztaste
6. Taste Modus
7. Funktionsanzeige
8. Ladeanzeige

Kameramontageanleitung

Die Kamera kann in verschiedene Weise befestigt werden. Bitte befolgen Sie die unteren Befestigungsmethoden.

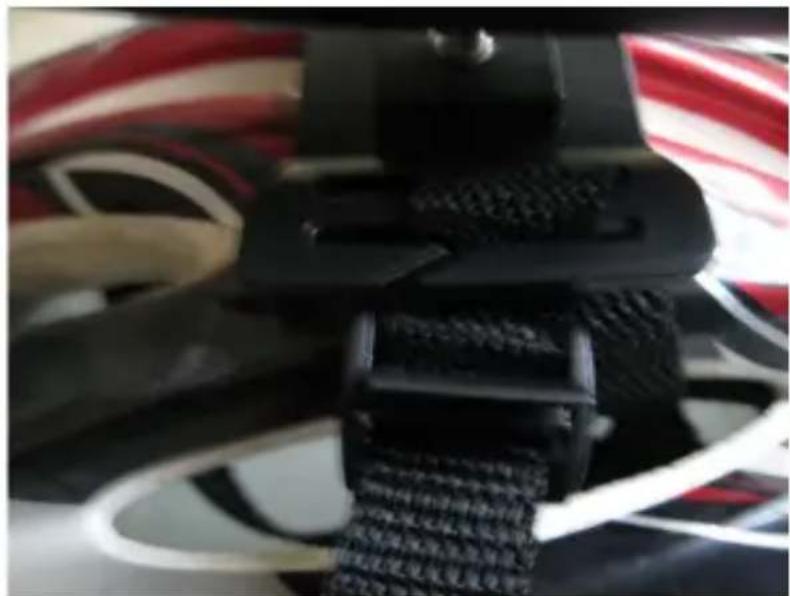

1. Befestigung der Kamera auf der Oberseite des Helms:

Führen Sie das Klettband durch den Helmgriff, und befestigen die Kamera auf der Oberseite des Helms; sichern Sie das Klettband durch Befestigung durch die Helmöffnungen, dannach das Band fest anziehen. (siehe Abb. 1-2).

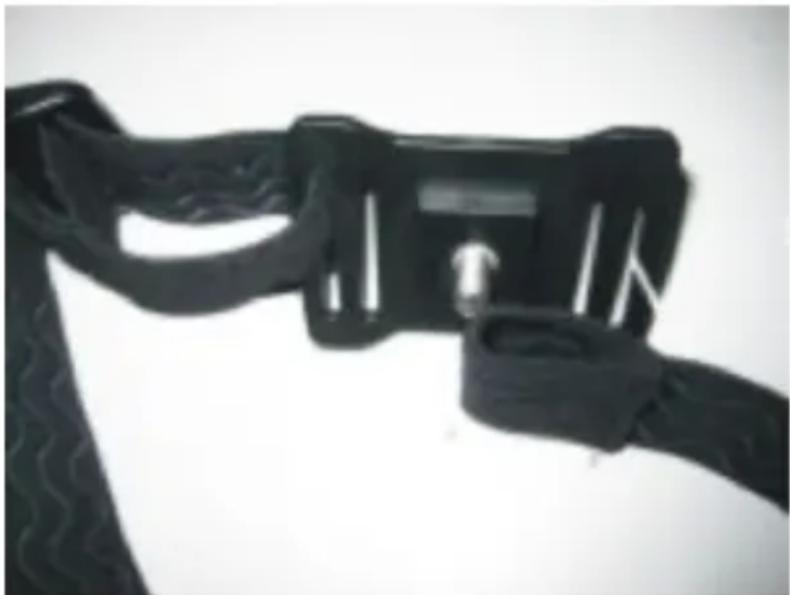

2. Befestigung der Kamera auf der Helmseite:

Führen Sie das Gummiband durch den Helmgriff, und befestigen die Kamera an den Helm mit Gummiband; befestigen Sie die Kamera auf die universelle Halterung, dann schieben Sie sie diese in die Helmhalterung. (siehe Abb.3-6)

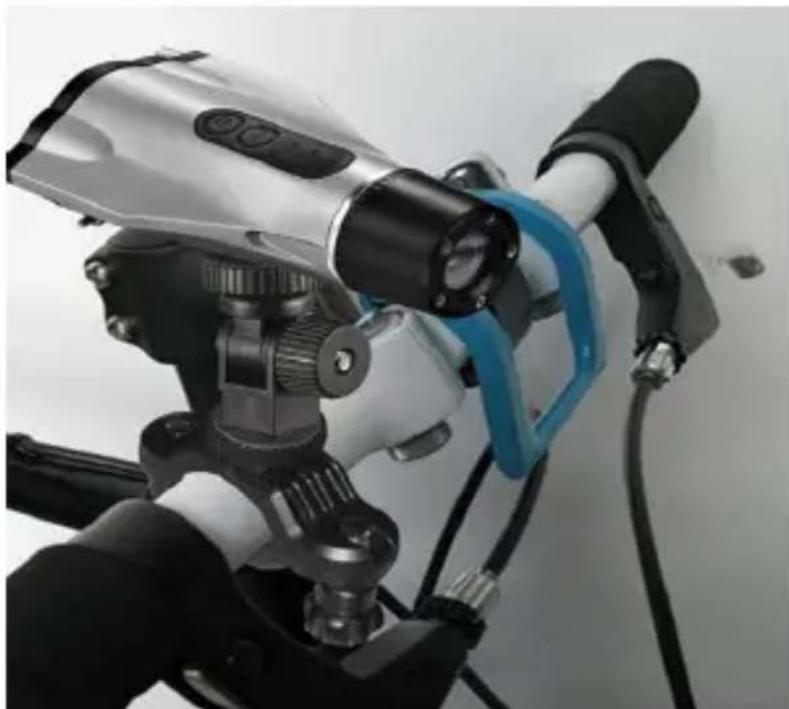

3. Befestigen der Kamera auf dem Fahrrad/ Motorrad:

Befestigen Sie die Kamera auf der Universalhalterung und verbinden diese mit der Fahrradhalterung, dann befestigen Sie diese auf den Lenker (siehe Abb. 7).

Einlegen und entfernen der Speicherkarte

1. Einlegen der Speicherkarte

Legen Sie Mikro SD-Karte der Richtung entsprechend ein, wie dargestellt.

1. Speicherkarte entfernen

Drücken Sie leicht das Ende der Mikro SD-Karte, sie wird automatisch ausgeworfen.

Hinweis

Bitte beachten Sie die Richtung beim Einstecken der SD Karte, da umgekehrtes Einstecken kann die Kamera sowohl wie die Speicherkarte beschädigen.

Batterie aufladen

Verbinden Sie den USB Steckplatz mit dem Ladegerät und stecken dieses in eine Steckdose. Während des Ladevorgangs leuchtet die rote Anzeige und erlischt wenn der Akku voll aufgeladen ist.

Hinweis:

• Um den Ladevorgang zu verbessern, bitte Kamera in ausgeschaltetem Zustand laden.
• Bitte stellen Sie sicher dass der Strom eingeschaltet ist wenn die Kamera aufgeladen wird.

Tastenfunktionen

Netztaste: Kamera ein/ausschalten; Video starten/beenden; Fotografieren

Taste MODE: Umschalten zwischen Videomodus und Kameramodus

Reset Taste: Wenn die Kamera nicht mehr funktioniert, drücken Sie diese Taste um in den Normalmodus zurückzukehren.

Allgemeine Bedienung

1. Kamera ein-/ausschalten

Kamera einschalten

Drücken und halten Sie die Netztaste gedrückt, zwei Anzeigen leuchten auf (Sie hören einen Piepton), die Kamera schaltet sich ein.

Kamera ausschalten

DE

Drücken und halten Sie die Netztaste gedrückt, Sie hören einen Piepton, die Funktionsanzeige erlischt und die Kamera schaltet sich aus.

Hinweis: Im Standby-Modus, wenn keine Bedienung für eine längere Zeit erfolgt, schaltet sich die Kamera automatisch aus.

1. Video aufnehmen

Die Kamera hat 720P und 1080P Modus (voreingestellt ist 720P). Im 720P Modus, leuchtet die Funktionsanzeige orange. Im 1080 Modus leuchtet die Funktionsanzeige zweifarbig (orange und blau).

Normale Aufnahme (nicht am Stromnetz angeschlossen)

Wenn die Kamera eingeschaltet ist, drücken Sie einmal die Netztaste um die Aufnahme zu starten (Sie hören einen Piepton). Die Funktionsanzeige blinkt. Jede drei Minutenaufnahme wird als ein Abschnitt gespeichert. Drücken Sie erneut die Netztaste um die Aufnahme zu beenden, die Anzeige erlischt.

Schleifenaufnahme (bei Anschluss an das Stromnetz)

Wenn die Kamera an das Stromnetz angeschlossen wird, schaltet sie sich automatisch ein, dauerhafte Piepton ertönt und die Anzeige blinkt. Wenn die orange Anzeige blinkt, beginnt die Kamera automatisch aufzuzeichnen (voreingestellt 720P), wird es die Aufnahmen speichern alle 3 Minuten. Wenn die Mikro-SD-Karte voll ist, wird er die frühen Videoaufzeichnungen nach zeitlicher Reihenfolge überschreiben und die Aufnahme fortzusetzen. Drücken Sie erneut die Netztaste (ein Piepton ertönt), um die Aufnahme zu stoppen, die Anzeige erlicht, die Kamera schaltet sich aus.

3. Fotografieren

Drücken Sie die Taste MODUS um in den Kameramodus umzu- schalten (die Anzeige leuchtet blau). Im Kameramodus zielen Sie auf das zu fotografierende Objekt und drücken die Netztaste, das Bild wird automatisch gespeichert.

DE

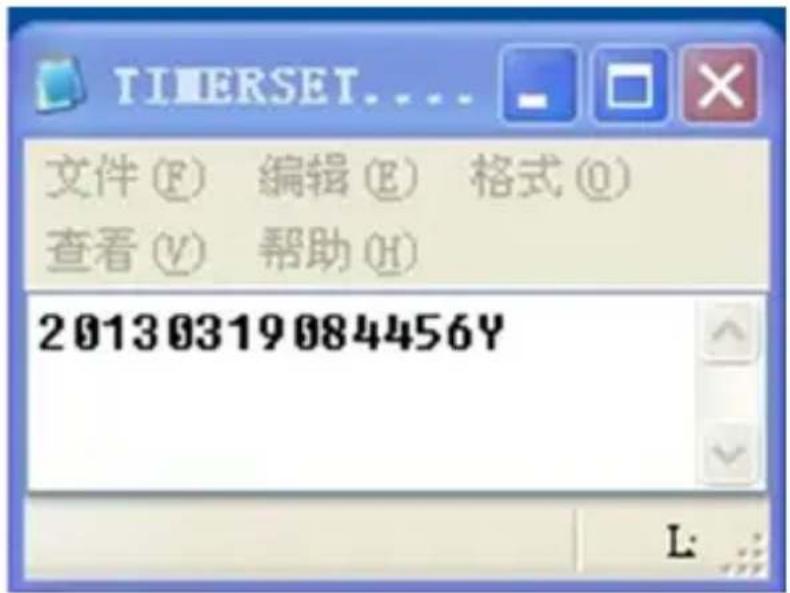

4. Zeitstempel einstellung

720p Video ist mit Zeitstempel (voreingestellt), 1080p ist ohne. Zum einstellen der Zeit, befolgen Sie die unteren Schritte:

(1) Erstellen Sie eine "txt" Datei mit dem Nahmen "TIMERSET.TXT".
(2) Öffnen Sie die "txt" Datei, geben JAHR/MONAT/DATUM/UHRZEIT ein und speichern diese, z.B.: 20130319084456Y.

Um den Zeitstempel zu entfernen, ersetzen Sie "Y" mit "N" (z.B. 20130319084456N), die Kamera wird den Zeitstempel ausschalten.

(3) Kopieren Sie die Datei "TIMERSET.TXT" in den Hauptordner der Mikro SD Karte. Danach schalten Sie die Kamera ein, die Videoaufnahme wird mit Zeitstempel versehen.

Dateiformat

Im Standby-Modus, drücken und halten Sie die Taste MODUS für 5 Sekunden gedrückt bis ein Piepton ertönt. Die Kamera beginnt die Speicherkarte zu formatieren. Wenn der Piepton nicht mehr ertönt ist der Formatierungsprozess abgeschlossen.

Wiedergabe der Videoaufnahmen am PC

(1) Kamera einschalten und am PC mit dem USB-Kabel anschließen.
"Arbeitsplatz (Computer)" öffnen, überprüfen Sie ob ein neues Gerät mit Wechselmedien erscheint, öffnen Sie dieses und die gespeicherten Videoaufnahmen werden angezeigt.
(2) Schließen Sie das Wechselmedium und entfernen das USB-Kabel, die Kamera schaltet sich automatisch aus.

Technische Daten

Sensor: 1,3 Mpx CMOS Sensor

Linsen: 115 Grad unter 720p

Au ösung: 1080p (1920x1080) / 720p( 1280x720)

Bildgröße: 5 Mpx 2560x1920

Dateiformat: H264 / JPG

Schleifenaufnahme: Unterstützt

USB 2.0 Schnittstelle: Mini USB Steckplatz

MicroSD Kartenleser (Max 32 GB)

Eingebautes Mikrofon

Widerau adbare Lithiumbatterie 3,7 V / 700 mAh

Funktionszeit etwa 2 h unter 1080p

Wasserfest bis zu 10 Meter

Die Spezifikationen können ohne Ankündigung geändert werden.

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mülbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recycle können

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden

Made in China für Lechpol Electronics Bv Nijverheidsweg 15, 4311RT BRUINISSE-HOLLAND, The Netherlands
