INSTRUKCJA OBSŁUGI PY-B2C110R Peiying

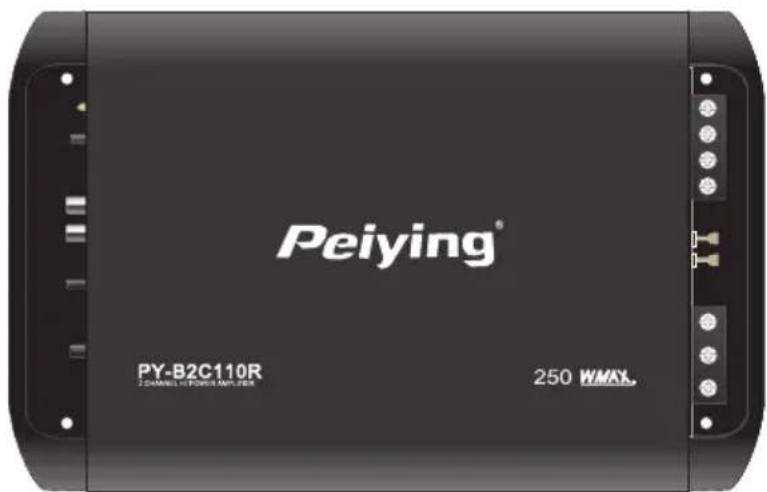

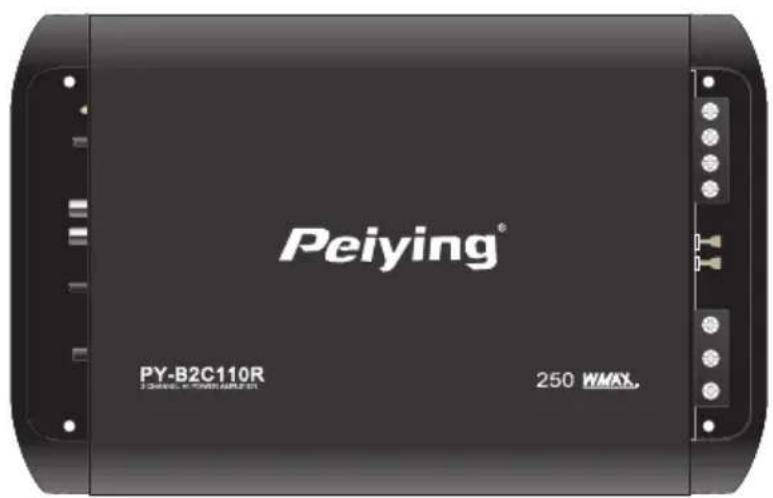

Wzmacniacz smochodowy Peiying Basic

PY-B2C110R

Peiying® PY-B2C110R TEMPLE C: 500W MAX. 250 WMAX.

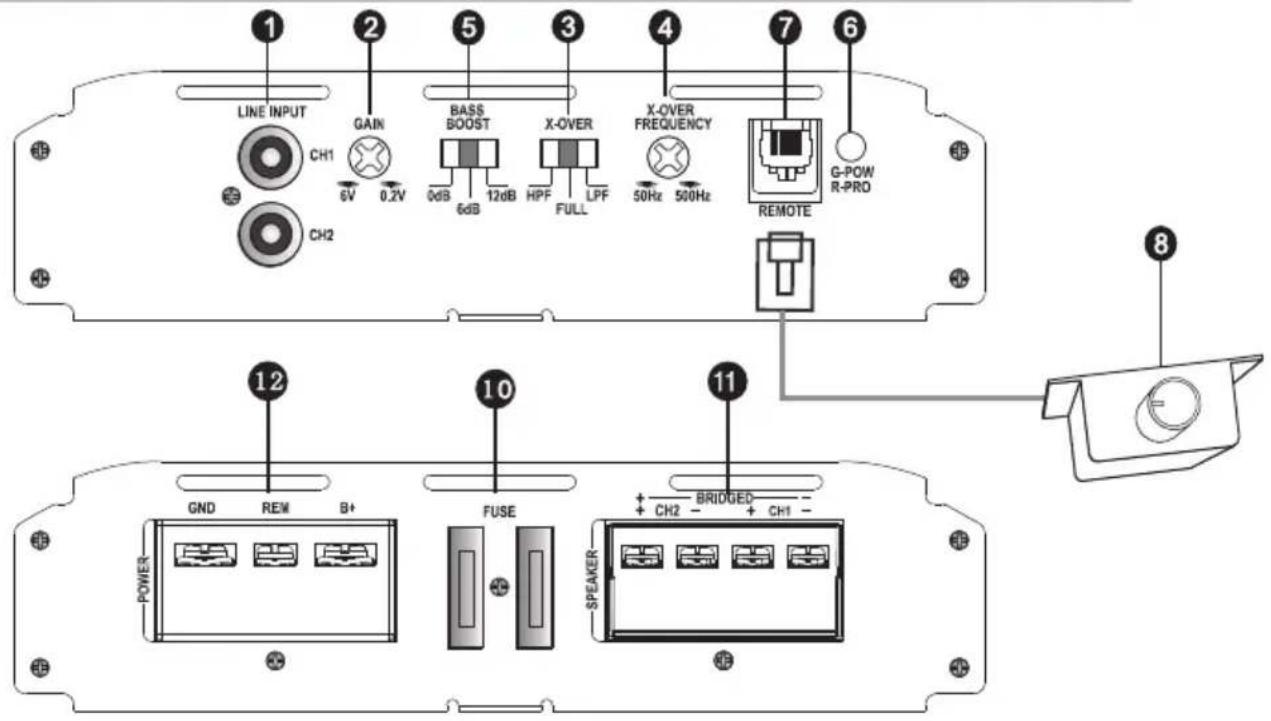

OPIS FUNKCJI

LINE INPUT CH1 GAIN 0.2V BASS BOOST 0dB 6dB 12dB HPF FULL X-OVER X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO POWER GND REM B+ FUSE BRIDGED CH2 CH1 SPEAKER

1 LOW INPUT

CH1/CH2 gniazda wejściowe audio wzmacniacza. W to miejsce należy podłączyć sygnał pochodzący z innego źródła np. radio, odtwarzacz CD, etc.

2 GAIN

Pokrętło regulacji głośności zakres od 0.2V do 6V

X-OVER

Opcjonalny przełącznik - filtr górnego pasma (HPF)/ filtr całego pasma (FULL) filtr dolnego pasma (LPF)

X-OVER FREQUENCY

Pokrętło dostrajania górnego pasma częstotliwości i dolnego pasma częstotliwości w zakresie 50Hz do 500Hz

5 BASS BOOST

Przełącznik podbicia basu 0dB / +6dB / +12dB

6 INDICATOR LIGHT

Zielony kolor kontrolki oznacza prawidłową pracę wzmacniacza. Czerwony kolor kontrolki oznacza załączenie się zabezpieczenia wzmacniacza.

Gniazdo pilota sterującego poziomem dźwięku.

8 REMOTE CONTROLLER

Pilot sterowana poziomem dźwięku, w zakresie 0,2V - 6V.

9 FUSE

Bezpiecznik. W przypadku uszkodzenia użyj bezpiecznika o tej samej wartości.

10 SPEAKER

Wyjście mocy wzmacniacza.

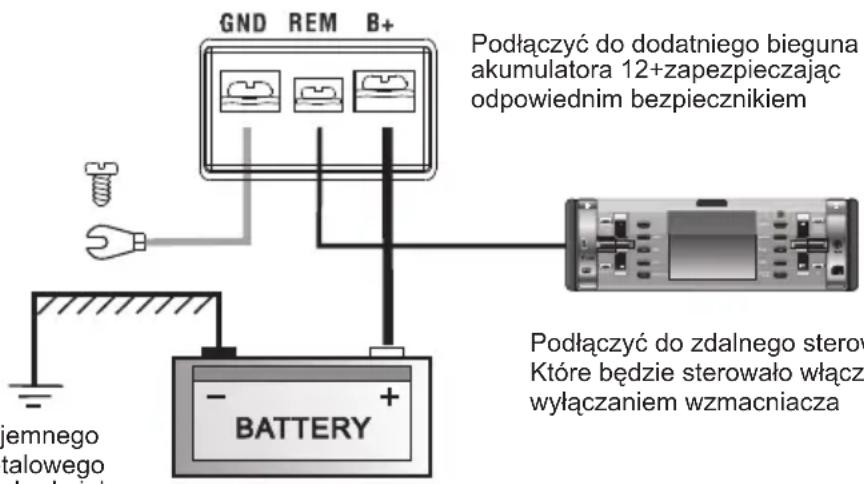

PODŁĄCZENIE ZASILANIA

+12V

Podłącz gniazdo +12V do dodatniego bieguna w akumulatorze.

REM Gniazdo do podłączenia zdalnego sterowania wzmacniaczem, służące do jego załączania i wyłączania. Podłącz je do wyjścia REMOTE lub anteny automatycznej w radiu.. Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15VDC.

GND Uziemienie. Podłącz do ujemnego bieguna akumulatora lub do metalowego elementu samochodu (jak najkrótszym kablem).

GND REM B+ Podłączyć do dodatniego bieguna akumulatora 12+zapezpieczając odpowiednim bezpiecznikiem Podłączyć do zdalnego sterow Które będzie sterowało włącz wyłączaniem wzmacniacza BATTERY jemnego talowego

Podłączyć do ujemnego bieguna lub metalowego elementu samochodu jak najkrótszym kablem
Podłączyć do zdalnego sterowania. Które będzie sterowało włączaniem i wyłączaniem wzmacniacza

SPECYFIKACJA

Model	PY-B2C110R
Moc RMS 14,4 VDC
Moc dla 4 Ohms	75W x 2
Moc dla 2 Ohms	110W x 2
Moc w mostku dla 4 Ohms	185W x1
Min. impedancja głośnika	2 Ohm
Znieksztalcenie THD	0.08%
Pasmo przenoszenia	20Hz~20KHz
Czułość na wejściu	0,2V~6V
Impedancja wejściowa	10K
Stosunek sygnału do szumu	90 dB
Separacja kanałów	50 dB
Zdalne sterowane basem	0,2V~+6V
Filtr dolnego pasma	50Hz~500Hz
Podbicie basu	0dB~+12dB
Filtr górnego pasma	50Hz~500Hz
Bezpiecznik	15Ax2
Wymiary(długość/szerokość/wysokość)	314 x 200 x 49mm

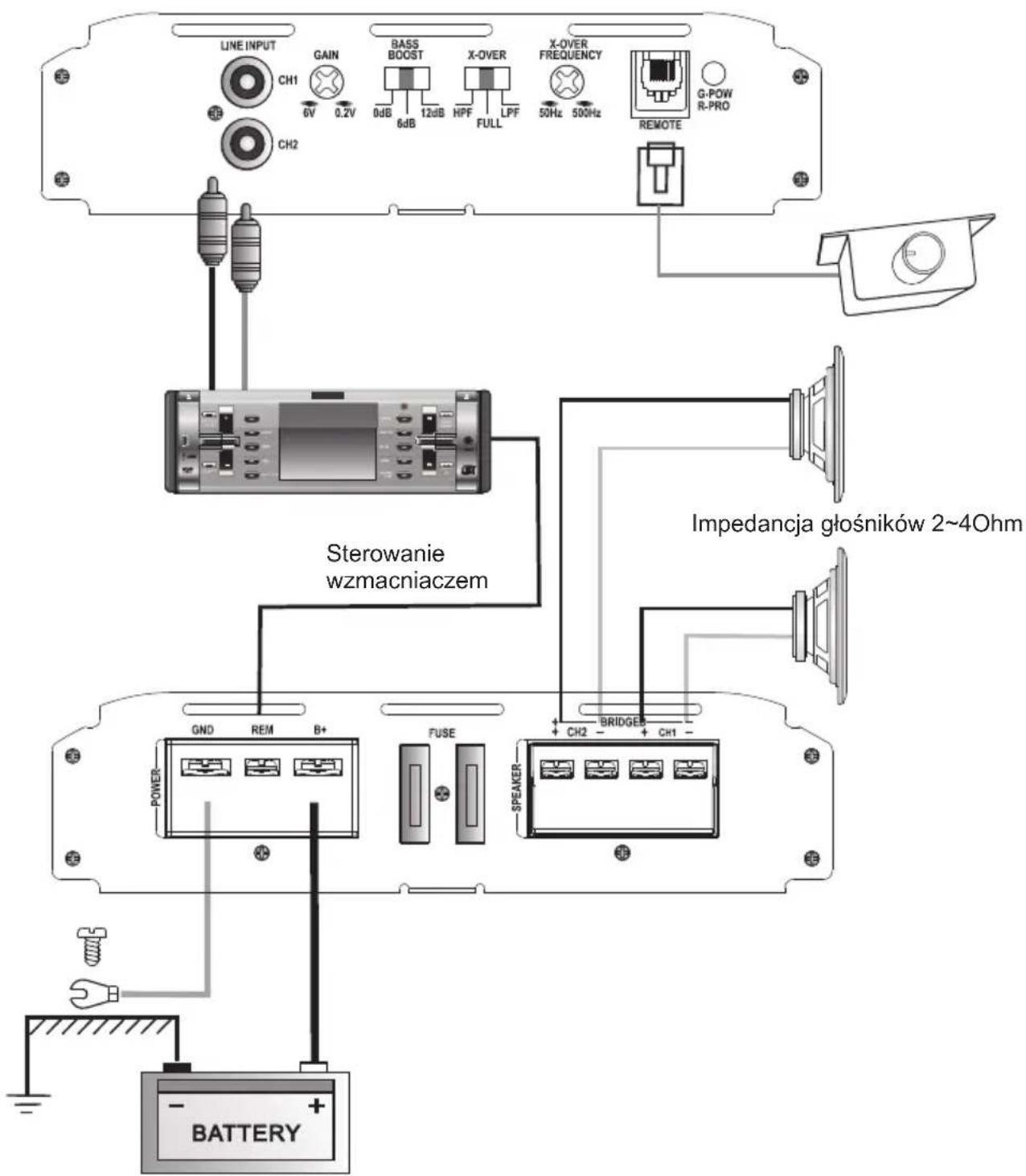

SCHEMAT PODŁĄCZENIA 2 KANAŁY

LINE INPUT CH1 GAIN 6V 0.2V BASS BOOST 0dB 6dB 12dB HPF FULL LPF X-OVER X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO Sterowanie wzmacniaczem Impedancja głośników 2~4Ohm GND REM B+ FUSE BRIDGEB CH1 - SPEAKER CH2 - BATTERY +

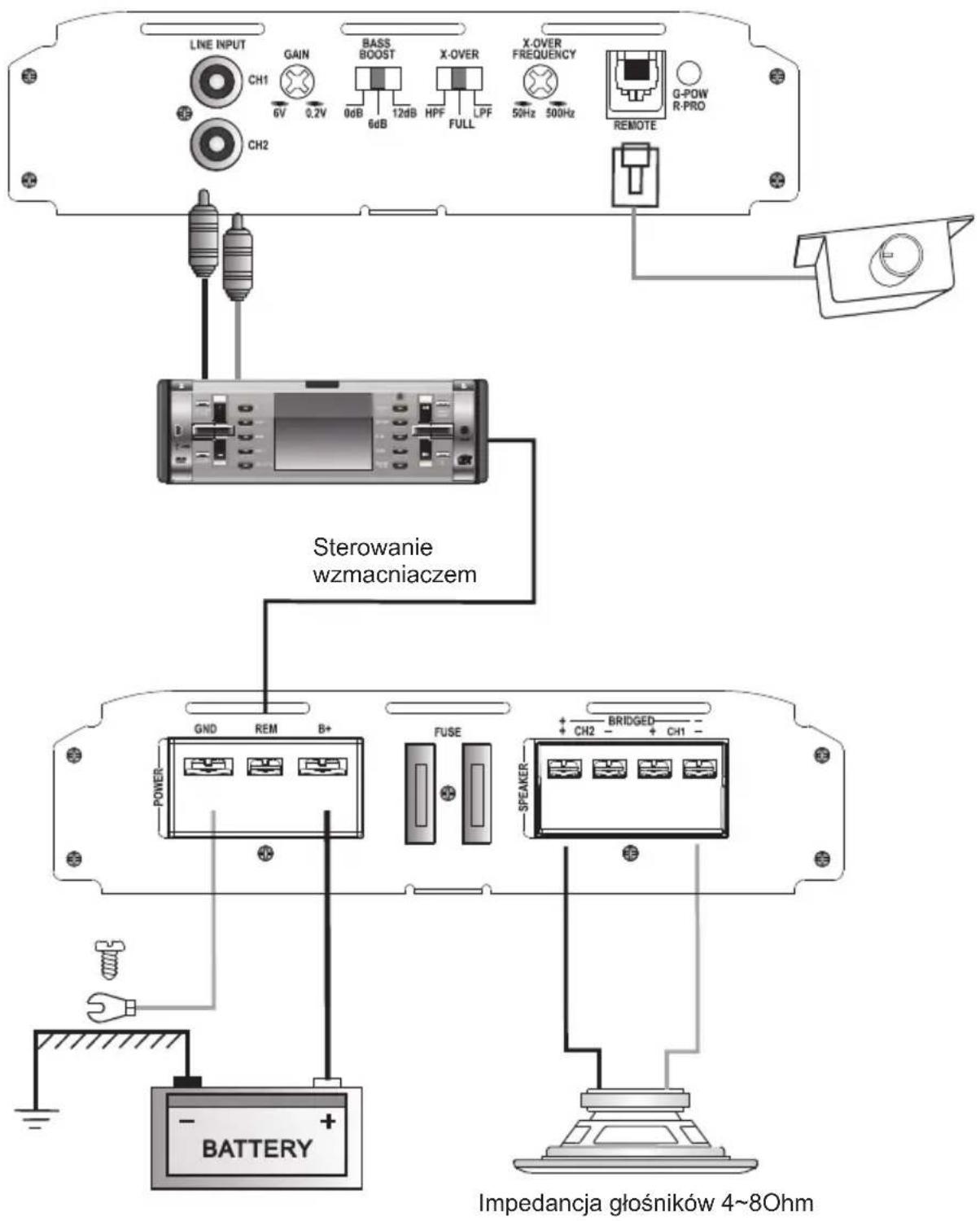

SCHEMAT PODŁĄCZENIA TRYB MOSTKA

LINE INPUT CH1 GAIN 6V 0.2V BASS BOOST 0dB 6dB 12dB X-OVER HPF FULL X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO CH2 Sterowanie wzmacniaczem GND REM B+ POWER FUSE SPEAKER BRIDGED CH2 CH1 BATTERY Impedancja głośników 4~8Ohm

ROZWIĄZYWANIE PROBLEMÓW

Przeczytaj przed podłączeniem, postępuj zgodnie z procedurami.

Zawsze sprawdzaj najpierw głośniki i przewody

Nie można włączyć wzmacniacza.

Sprawdź bezpiecznik.

Sprawdź czy dobrze podłączyłeś uziemienie GND.

Sprawdź czy sygnał sterujący wzmacniaczem ma odpowiednie napięcie przynajmniej 10V DV.

Sprawdź czy dobrze podłączyłeś przewód zasilający.

Sprawdź czy dioda zabezpieczenia się nie świeci.

Jeśli się świeci odłącz wzmacniacz i podłącz ponownie.

Kontrolka zabezpieczenia zapala się, kiedy wzmacniacz jest włączony.

Sprawdź czy niema zwarcia na głośnikach.

Sprawdź poprawność podłączenia kabli RCA.

Odepnij kable głośnikowe i RCA, włącz ponownie wzmacniacz.

Jeśli kontrolka zapali się na czerwono to wzmacniacz jest uszkodzony lub przegrzany.

Wzmacniacz może włączyć się automatycznie, jeśli osiągnie temperaturę poniżej 85C

Ochroni to wzmacniacz przed uszkodzeniem.

Wzmacniacz bardzo się nagrzewa.

Sprawdź czy podłączyłeś głośniki o odpowiedniej impedancji.

Sprawdź czy głośniki nie maja zwarcia.

Sprawdź czy wzmacniacz ma odpowiednią wentylację.

W niektórych przypadkach może być potrzebne dodatkowe chłodzeni.

Zniekształcony dźwięk.

Sprawdź czy jest ustawiony odpowiedni poziom dźwięku w stosunku do poziomu z urządzenia podłączonego do wzmacniacz.

Sprawdź czy pokrętła częstotliwości są poprawnie ustawione.

Sprawdź czy niema zwarcia na kablach głośnikowych.

Sprawdź czy są właściwie podłączone kable RCA.

Piszczące odgłosy z głośników.

Przyczyną jest zawsze brak masy na kablach RCA.

UWAGA!

1. Zbyt głośny poziom dźwięku może uszkodzić głośniki.
2. Zachowaj szczególną ostrożność, gdy wzmacniacz znajduje się blisko baku paliwa lub przewodów elektrycznych.
3. Nie dopuść do uszkodzenia przewodów i powstania zwarcia.
4. Przewód zasilający wzmacniacz musi zawierać bezpiecznik.
5. Przy wymianie bezpieczników upewnij się, że użyłeś bezpieczników o właściwej wartości.

* Zastrzegamy sobie prawo do zmian lub udoskonaleń w produkcie, bez uprzedniego informowania o tym klientów.
