INSTRUKCJA OBSŁUGI PY-1K110AB Peiying
Wzmacniacz smochodowy Peiying Basic
PY-1K110AB


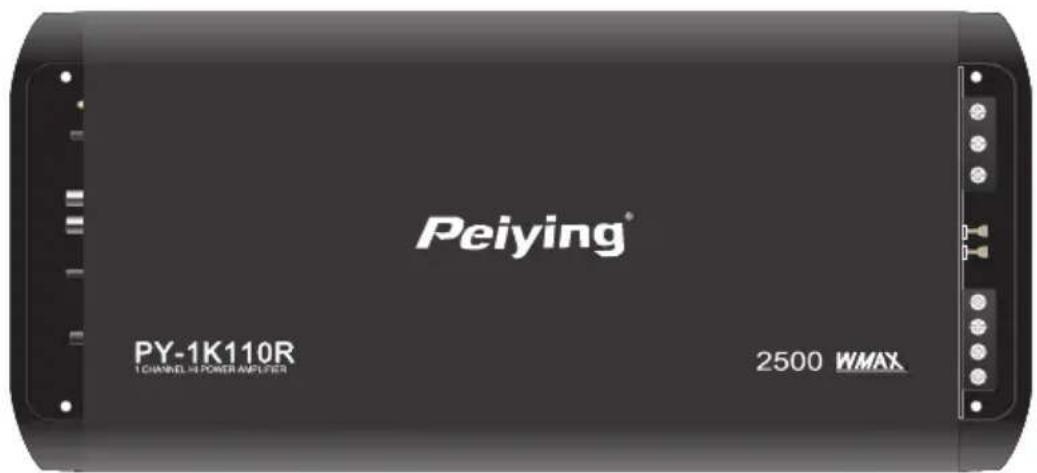

Peiying® PY-1K110R 1 CHANNEL HI POWER AMPLIFIER 2500 WMAXOPIS FUNKCJI


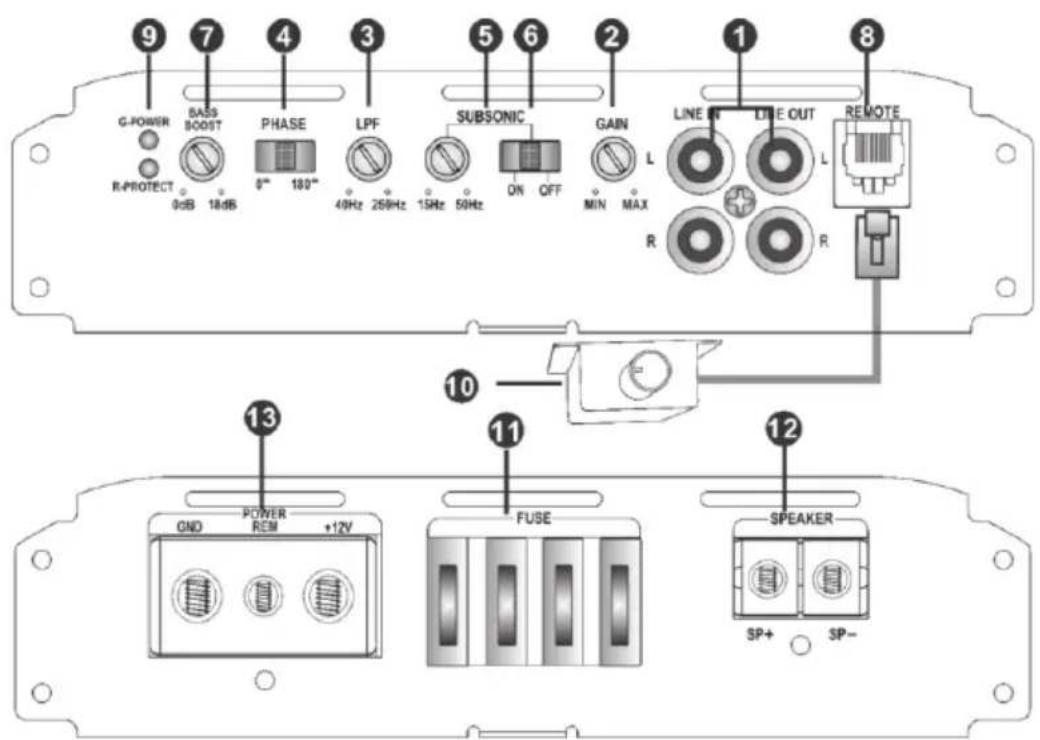

G-POWER R-PROTECT 0dB 18dB BASS BOOST PHASE 9" 180" 40Hz 260Hz 15Hz 50Hz LPF SUBSONIC ON OFF GAIN MIN MAX LINE OUT L R REMOTE R 1 2 3 4 5 6 7 8 10 11 12 POWER REM +12V FUSE SP+ SP- SP+1 LOW OUTPUT
Gniazda wyjściowe audio niskiego napięcia. Służące do podłączenia innego wzmacniacza
LOW INPUT
Gniazda wejściowe audio wzmacniacza. W to miejsce należy podłączyć sygnał pochodzący z innego źródła np. radio, odtwarzacz CD, etc.
GAIN
Pokrętło regulacji głośności.
3 LPF Pokrętło regulacji dolnego pasma częstotliwości w zakresie od 40hz do 250Hz.
4 PHASE Przełącznik kontroli fazy z 0° - 180°
5 SUBSONIC
Pokrętło regulacji pasma częstotliwości w zakresie 15Hz -50Hz
6 SUBSONIC SWITCHES
Włącznik filtr subsonic
7 BASS BOOST
Pokrętło podbicia basu 0dB - 18dB
Gniazdo pilota sterującego poziomem dźwięku.
9 INDICATOR LIGHT
Zielony kolor kontrolki oznacza prawidłową pracę wzmacniacza. Czerwony kolor kontrolki oznacza załączenie się zabezpieczenia wzmacniacza.
10 REMOTE CONTROLLER
Pilot sterowania poziomem dźwięku.
11 FUSE
Bezpiecznik. W przypadku uszkodzenia użyj bezpiecznika o tej samej wartości.
12 SPEAKER
Wyjście mocy wzmacniacza.

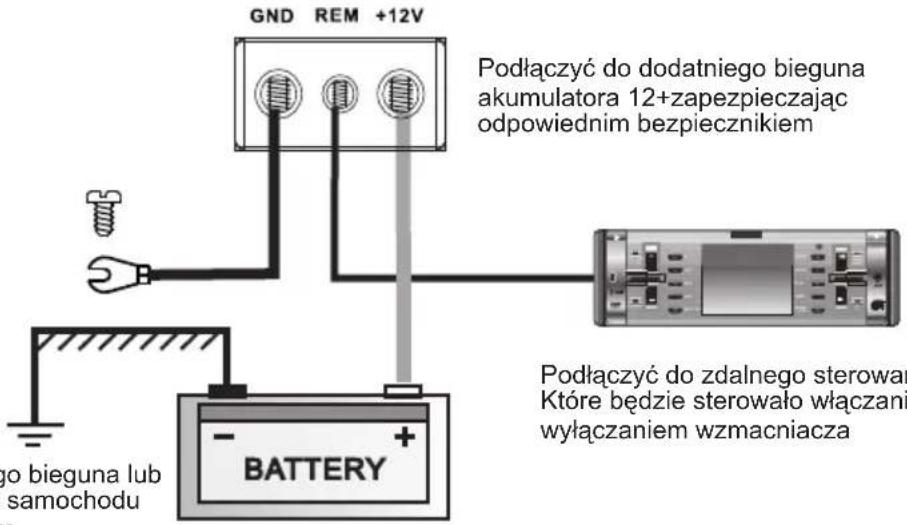

PODŁĄCZENIE ZASILANIA
+12V
Podłącz gniazdo +12V do dodatniego bieguna w akumulatorze.
REM Gniazdo do podłączenia zdalnego sterowania wzmacniaczem, służące do jego załączania i wyłączania. Podłącz je do wyjścia REMOTE lub anteny automatycznej w radiu.. Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15VDC.
GND Uziemienie. Podłącz do ujemnego bieguna akumulatora lub do metalowego elementu samochodu (jak najkrótszym kablem).
Podłączyć do zdalnego sterowania. Które będzie sterowało włączaniem i wyłączaniem wzmacniacza
SPECYFIKACJA
| Model | PY- 1K110AB |
| Moc RMS 14,4 VDC | |
| Moc dla 4 Ohms | 430W x 1 |
| Moc dla 2 Ohms | 700W x 1 |
| Moc dla 1 Ohm | 1000W x1 |
| Min. impedancja głośnika | 1 Ohm |
| Znieksztalcenie THD | 0.1% |
| Czułość na wejściu | 0,2V~6V |
| Impedancja wejściowa | 10K |
| Stosunek sygnału do szumu | 85 dB |
| Zdalne sterowane basem | 0,2V~+6V |
| Filtr dolnego pasma | 40Hz~250Hz |
| Podbicie basu | 0dB~+18dB |
| Subsonic | 15Hz~50Hz |
| Bezpiecznik | 25A x4 |
| Wymiary(długość/szerokość/wysokość) | 444 x 199 x 49mm |

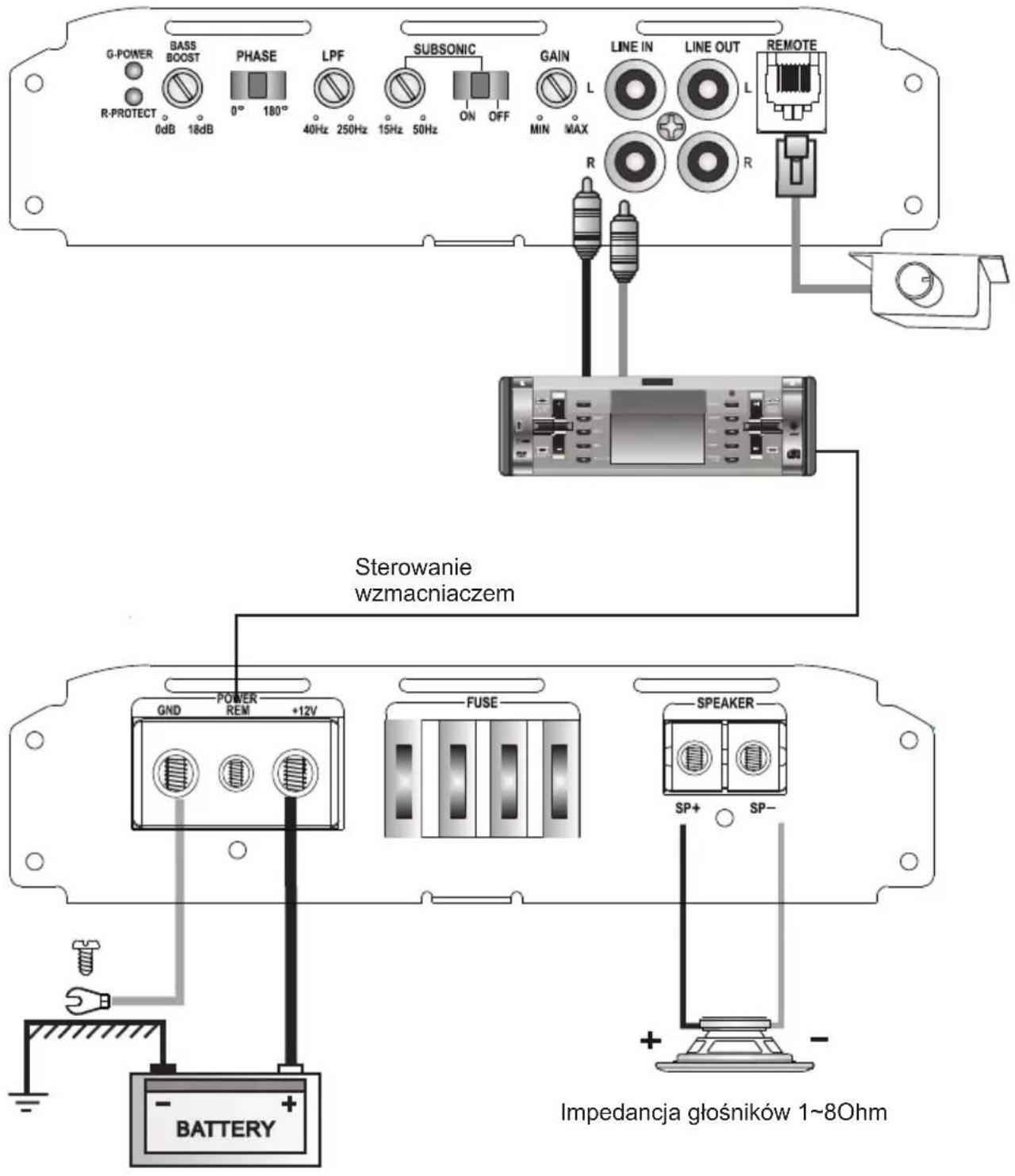

SCHEMAT PODŁĄCZENIA 1 KANAŁ
Przeczytaj przed podłączeniem, postępuj zgodnie z procedurami.
Zawsze sprawdzaj najpierw głośniki i przewody
Nie można włączyć wzmacniacza.
Sprawdź bezpiecznik.
Sprawdź czy dobrze podłączyłeś uziemienie GND.
Sprawdź czy sygnał sterujący wzmacniaczem ma odpowiednie napięcie
przynajmniej 10V DV.
Sprawdź czy dobrze podłączyłeś przewód zasilający.
Sprawdź czy dioda zabezpieczenia się nie świeci.
Jeśli się świeci odłącz wzmacniacz i podłącz ponownie.
Kontrolka zabezpieczenia zapala się, kiedy wzmacniacz jest włączony.
Sprawdź czy niema zwarcia na głośnikach.
Sprawdź poprawność podłączenia kabli RCA.
Odepnij kable głośnikowe i RCA, włącz ponownie wzmacniacz.
Jeśli kontrolka zapali się na czerwono to wzmacniacz jest uszkodzony lub przegrzany.
Wzmacniacz może włączyć się automatycznie, jeśli osiągnie temperaturę poniżej 85C
Ochroni to wzmacniacz przed uszkodzeniem.
Wzmacniacz bardzo się nagrzewa.
Sprawdź czy podłączyłeś głośniki o odpowiedniej impedancji.
Sprawdź czy głośniki nie maja zwarcia.
Sprawdź czy wzmacniacz ma odpowiednią wentylację.
W niektórych przypadkach może być potrzebne dodatkowe chłodzeni.
Zniekształcony dźwięk.
Sprawdź czy jest ustawiony odpowiedni poziom dźwięku w stosunku
do poziomu z urządzenia podłączonego do wzmacniacz.
Sprawdź czy pokrętła częstotliwości są poprawnie ustawione.
Sprawdź czy niema zwarcia na kablach głośnikowych.
Sprawdź czy są właściwie podłączone kable RCA.
Piszczące odgłosy z głośników.
Przyczyną jest zawsze brak masy na kablach RCA.
UWAGA!
- Zbyt głośny poziom dźwięku może uszkodzić głośniki.
- Zachowaj szczególną ostrożność, gdy wzmacniacz znajduje się blisko baku paliwa lub przewodów elektrycznych.
- Nie dopuść do uszkodzenia przewodów i powstania zwarcia.
- Przewód zasilający wzmacniacz musi zawierać bezpiecznik.
- Przy wymianie bezpieczników upewnij się, że użyłeś bezpieczników o właściwej wartości.
* Zastrzegamy sobie prawo do zmian lub udoskonaleń w produkcie, bez uprzedniego informowania o tym klientów.
