| Typ produktu | Samochodowy odbiornik multimedialny |
| Marka | Peiying |
| Model | PY-1R127D |
| Wymiary (około) | 178 x 50 x 100 mm (Single DIN) |
| Waga (około) | 0,5 kg |
| Zasilanie | 12V DC (masa ujemna) |
| Maksymalna moc wyjściowa | 4 x 50W |
| Obsługiwane formaty audio | MP3, WMA, WAV, FLAC |
| Obsługiwane formaty wideo | MP4, AVI, RMVB (przez USB/SD) |
| Wyświetlacz | 7-calowy TFT LCD (dotykowy opcjonalnie) |
| Pasma radiowe | FM/AM |
| Bluetooth | Tak (zestaw głośnomówiący, strumieniowanie muzyki) |
| Port USB | 1 x USB 2.0 (z przodu) |
| Gniazdo karty SD | 1 x SD/MMC |
| Wejście aux | 3,5 mm z przodu |
| Nawigacja GPS | Opcjonalna (moduł zewnętrzny) |
| Wejście kamery cofania | Tak (RCA) |
| Sterowanie z kierownicy | Kompatybilne (wymaga adaptera) |
| Demontowalny panel przedni | Tak (zabezpieczenie) |
| Temperatura pracy | -10°C do 60°C |
| Bezpieczeństwo | Używać tylko z systemami 12V z masą ujemną; unikać wilgoci. |
| Czyszczenie | Używać miękkiej, suchej szmatki; bez rozpuszczalników. |
| Części zamienne i naprawialność | Skontaktuj się z pomocą techniczną Peiying w sprawie części zamiennych. |
| Informacje ogólne | Szczegóły w dołączonej instrukcji obsługi. |
Często zadawane pytania - PY-1R127D Peiying
Pytania użytkowników dotyczące PY-1R127D Peiying
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odbiornik w formacie PDF za darmo! Znajdź swoją instrukcję PY-1R127D - Peiying i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PY-1R127D marki Peiying.
INSTRUKCJA OBSŁUGI PY-1R127D Peiying
Instrukcja obsługi (15 - 20) PL
Manual de utilizare (21 - 26) RO
HINWEISE FÜR FUNKTIONEN UND BEDIENELEMENTE


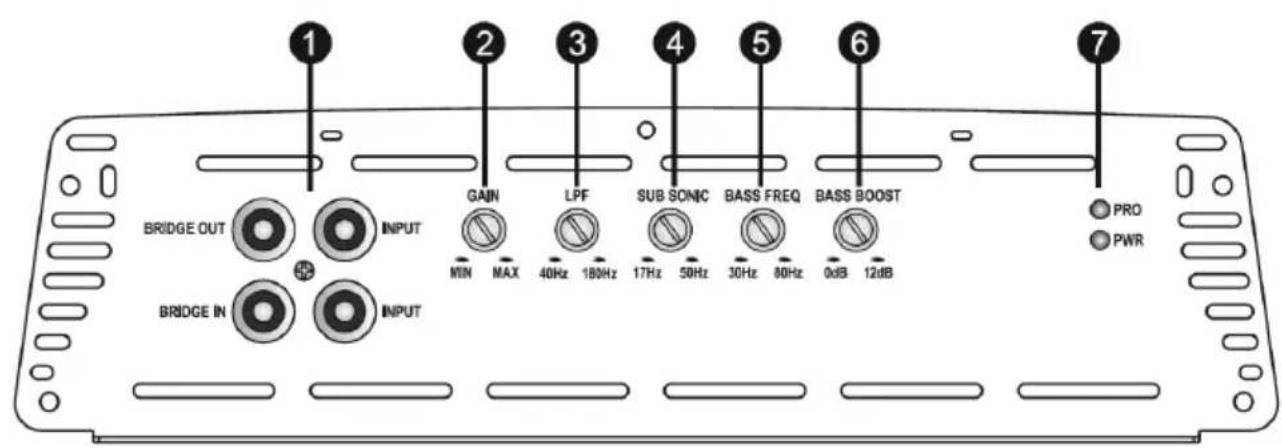

1 2 3 4 5 6 7 BRIDGE OUT GAIN LPF SUB SONIC BASS FREQ BASS BOOST MIN MAX 40Hz 180Hz 17Hz 50Hz 30Hz 80Hz 0dB 12dB BRIDGE IN INPUT PRO PWR


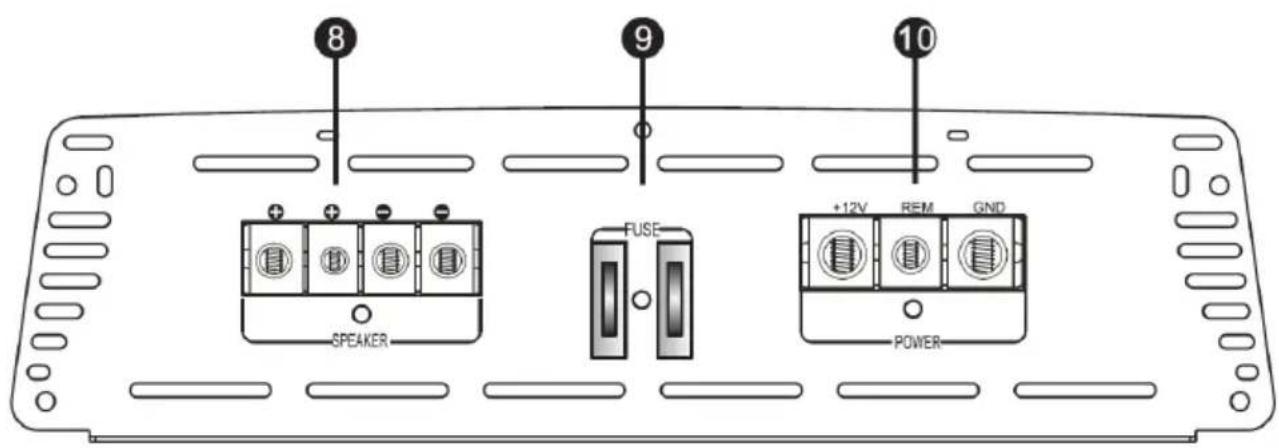

8 9 10 SPEAKER FUSE +12V REM GND POWER1 NIEDRIGPEGEL EINGANG
Gniazda wyjściowe audio niskiego poziomu. Służą do podłączenia innego wzmacniacza.
LOW LEVEL INPUT
Do podłączenia dowolnego źródła (radioodtwarzacz) z niskim poziomem wyjściowym.
2 GAIN Regulacja głośności.
3 LPF Pokrętło regulacji dolnego pasma częstotliwości w zakresie od 40hz do 180Hz.
4 SUBSONIC Pokrętło regulacji częstotliwości subsonic w zakresie od 17Hz do 50Hz.
5 BASS FREQ Pokrętło regulacji podbicia basu w zakresie od 30Hz do 80Hz.
6 BASS BOOST Pokrętło regulacji podbicia basu w zakresie od 0dB do 12dB.
7 WSKAŹNIKI LED Zielona dioda LED oznacza prawidłową pracę wzmacniacza. Czerwona dioda oznacza włączenie zabezpieczenia wzmacniacza.
PL
8 SPEAKER
Podłączenie głośników.
9 FUSE
Bezpiecznik. W przypadku konieczności wymiany, należy użyć bezpiecznika o tej samej wartości.
10 +12V
Podłączenie do + w akumulatorze.
REM
Gniazdo do podłączenia sterowania wzmacniaczem (włączenie/wyłączenie). Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15V DC.
GND
Podłączenie uziemienia (jak najkrótszym kablem).
PODŁĄCZENIE ZASILANIA
Moc RMS @ 14.4V DC
Moc @ 4ohm 250W x1
Moc @ 2ohm 450W x1
Moc - mostek @ 1ohm 600W x1
Minimalna impedancja głośnika 1ohm
Znieksztalcenie THD 0.01%
Pasmo przenoszenia 20Hz \~ 20KHz
Czułość na wejściu 0.2V \~ 6V
Impedancja wejściowa 15K
Stosunek sygnału do szumu 98dB
Zdalne sterowane basem 0.2V \~ +6V
Regulacja
Filtr dolnego pasma 40Hz \~ 180Hz
Podbicie basu 0dB \~ 12dB
Subsonic 17Hz \~ 50Hz
Bezpiecznik 35A x2

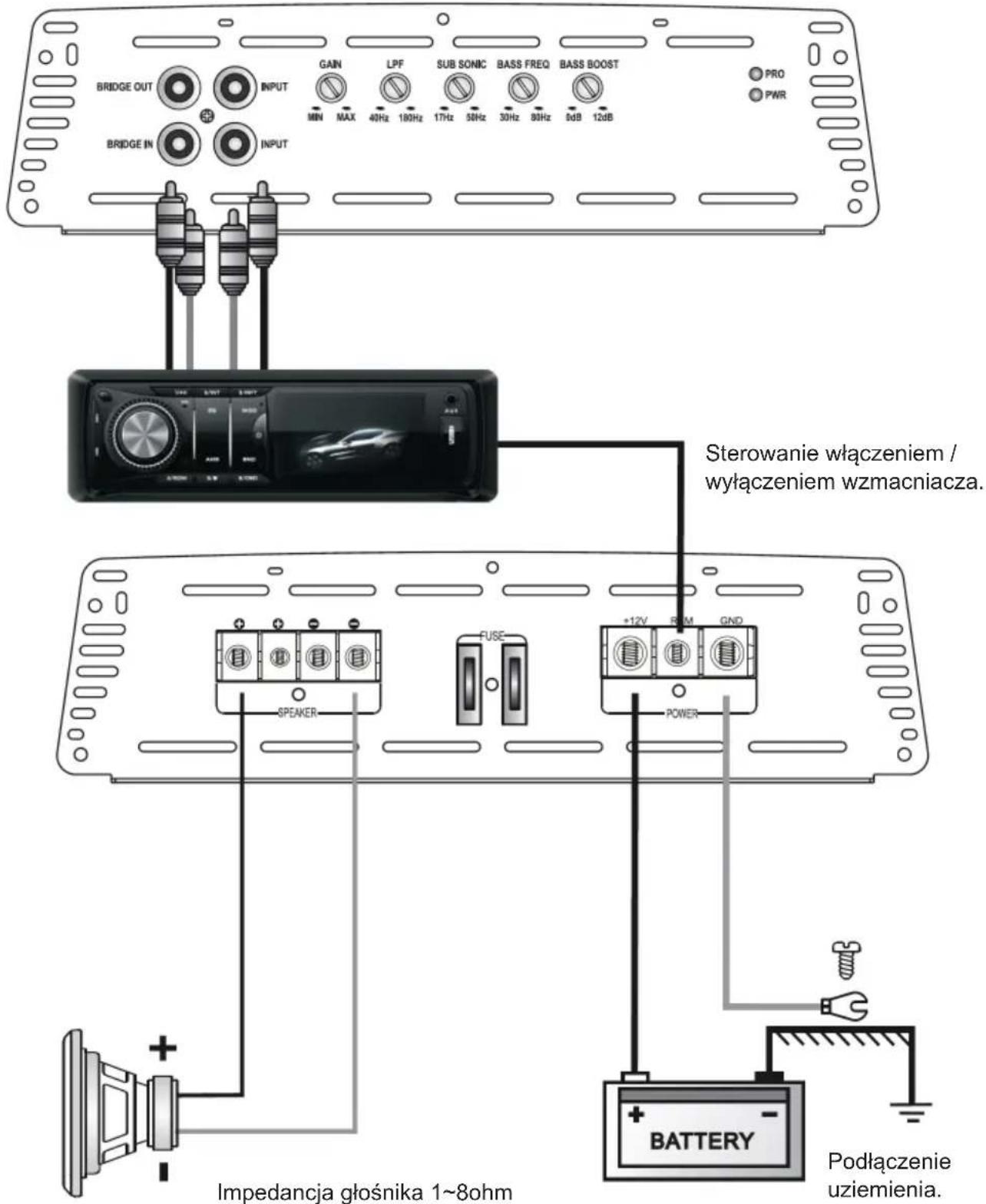

SCHEMAT PODŁĄCZENIA - TRYB MOSTKA
ROZWIAZYWANIE PROBLEMÓW
W pierwszej kolejności zawsze należy sprawdzić głośniki i ich połączenia.
WZMACNIACZ SIĘ NIE WŁĄCZA
- Należy sprawdzić podłączenie uziemienia.
- Należy sprawdzić czy sygnał sterujący wzmacniaczem ma napięcie przynajmniej 10V DC.
- Należy sprawdzić podłączenie zasilania do akumulatora.
- Należy sprawdzić bezpiecznik.
- Jeżeli na wzmacniaczu świeci się dioda zabezpieczenia, należy go wyłączyć i włączyć ponownie.
DIODA ZABEZPIECZENIA ZAPALA SIĘ GDY WZMACNIACZ JEST WŁĄCZONY
- Należy się upewnić, że nie ma zwarcia na kablach głośnikowych.
- Należy spróbować zmniejszyć poziom dźwięku.
- Należy wyłączyć wzmacniacz i odłączyć kable głośnikowe i sygnałowe. Jeżeli po włączeniu wzmacniacza bez podpiętych kabli dioda dalej się zapala - oznacza to uszkodzenie wzmacniacza.
- Jeżeli temperatura wzmacniacza przekroczy 85°C, wzmacniacz automatycznie się wyłączy (zabezpieczenie przed przegrzaniem).
WZMACNIACZ MOCNO SIE NAGRZEWA
- Należy sprawdzić czy podłączone głośniki mają odpowiednią impedancję.
- Należy się upewnić, że nie ma zwarcia na kablach głośnikowych.
- Należy sprawdzić czy wzmacniacz ma odpowiednią wentylację. W niektórych przypadkach może być konieczne zastosowanie dodatkowego chłodzenia.
ZNIEKSZTAŁCONY DŻWIĘK
- Należy sprawdzić czy ustawiony jest odpowiedni poziom dźwięku w stosunku do poziomu z urządzenia podłączonego do wzmacniacza.
- Należy sprawdzić czy pokrętła częstotliwości są poprawnie ustawione.
- Należy się upewnić, że nie ma zwarcia na kablach głośnikowych.
PISZCZĄCE ODGŁOSY Z GŁOŚNIKÓW
- Przyczyną jest zawsze brak masy na kablach RCA.
UWAGA
- Zbyt głośny poziom dźwięku może uszkodzić głośniki.
- Należy zachować szczególnie ostrożność, gdy wzmacniacz znajduje się blisko baku paliwa lub przewodów elektrycznych.
- Należy zabezpieczyć przewody przed uszkodzeniami, uszkodzenie przewodu może spowodować zwarcie.
- Przewód zasilający wzmacniacz musi być poprzedzony bezpiecznikiem.
- Przy wymianie bezpiecznika, należy użyć bezpiecznika tego samego typu i o tej samej wartości.
Specyfikacja urządzenia może ulec zmianie bez powiadomienia.
Poland

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania, nie należy usuwać go z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.
Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.
Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1, 08-400 Garwolin.


PL

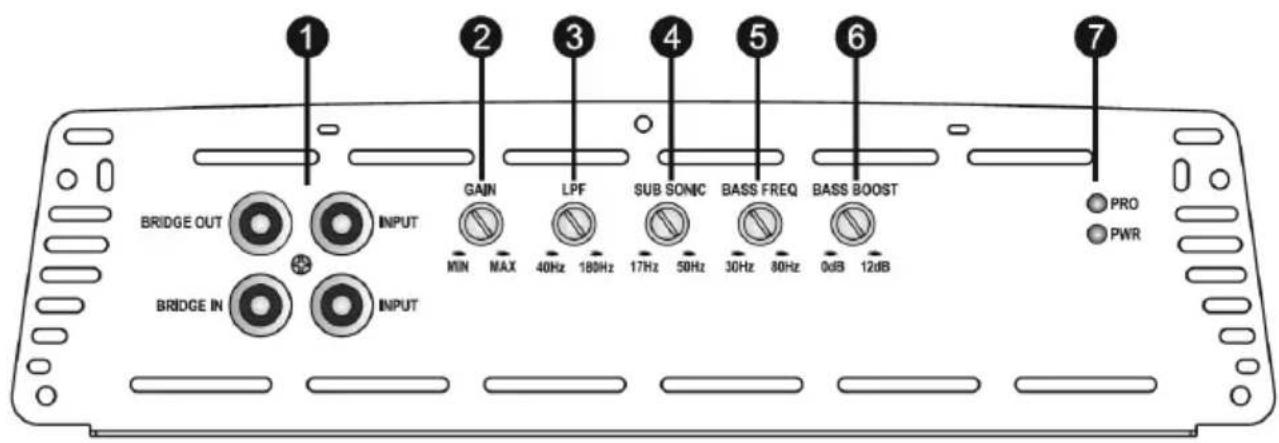

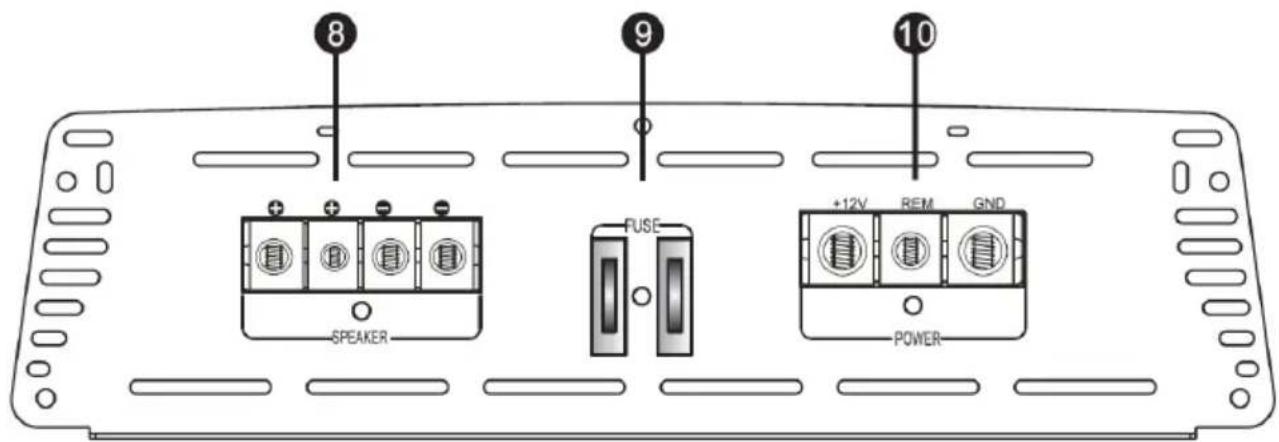

FUNCTII SI COMENZI
