PY-B5B110R - Odbiornik Peiying - Bezpłatna instrukcja obsługi

Typ produktu	5-kanałowy wzmacniacz samochodowy
Model	PY-B5B110R
Marka	Peiying
Moc RMS przy 4 Ohm	50 W x 4 + 160 W x 1
Moc RMS przy 2 Ohm	75 W x 4 + 240 W x 1
Moc w mostku przy 4 Ohm	125 W x 2 + 160 W x 1
Minimalna impedancja głośnika	2 Ohm
Całkowite zniekształcenia harmoniczne (THD)	0,08 %
Pasmo przenoszenia	20 Hz - 20 kHz
Czułość wejściowa	0,2 V - 6 V
Impedancja wejściowa	10 kOhm
Stosunek sygnału do szumu	90 dB
Separacja stereo	50 dB
Filtr górnoprzepustowy (HPF)	50 Hz - 300 Hz
Filtr dolnoprzepustowy (LPF)	50 Hz - 300 Hz
Wzmocnienie basu (CH3/CH4)	0 dB - 12 dB
Wzmocnienie basu (SUB)	0 dB - 18 dB
Regulator fazy	0° - 180°
Filtr subsoniczny	15 Hz - 50 Hz
Bezpiecznik	35 A x 2
Zasilanie	12 V prądu stałego
Wymiary (Dł. x Szer. x Wys.)	514 x 200 x 49 mm
Waga (ok.)	2,5 kg
Pilot zdalnego sterowania	Tak (dla wzmocnienia subwoofera)
Zabezpieczenie	Przegrzanie, zwarcie

Często zadawane pytania - PY-B5B110R Peiying

Jak włączyć wzmacniacz?

Podłącz kabel REM do sterowania źródła sygnału (10-15 V prądu stałego). Upewnij się, że zasilanie (B+) i masa (GND) są prawidłowo podłączone.

Dlaczego dioda ochronna świeci na czerwono?

Czerwona dioda oznacza tryb ochronny. Możliwe przyczyny: zwarcie w przewodach głośnikowych, zbyt niska impedancja lub przegrzanie powyżej 85°C. Sprawdź okablowanie i pozwól wzmacniaczowi ostygnąć.

Wzmacniacz bardzo się nagrzewa. Co mogę zrobić?

Upewnij się, że impedancja głośników mieści się w dopuszczalnym zakresie (2-8 Ohm w zależności od trybu). Zapewnij odpowiednią wentylację wokół urządzenia. Unikaj ciągłej pracy przy dużej głośności.

Dlaczego dźwięk jest zniekształcony?

Sprawdź wzmocnienie wejściowe (GAIN) - nie powinno być ustawione zbyt wysoko. Skontroluj ustawienia filtrów (HPF, LPF). Również zwarcie w przewodach głośnikowych może powodować zniekształcenia.

Silny szum lub odgłosy silnika w głośnikach?

Najczęściej problem leży w połączeniu masy. Sprawdź przewód masy (GND) - powinien być krótki i solidnie połączony z nadwoziem. Zmniejsz wzmocnienie wejściowe i zwiększ poziom sygnału źródła.

Jaką impedancję głośników mogę użyć?

W trybie stereofonicznym możliwe jest 2-4 Ohm na kanał. W trybie mostkowym potrzebujesz 4-8 Ohm. Minimalna impedancja wynosi 2 Ohm, zwróć uwagę na całkowite obciążenie.

Jak podłączyć subwoofer?

Użyj trybu mostkowego dla kanałów CH3 i CH4 (patrz instrukcja). Podłącz subwoofer do zacisków + CH3 i - CH4. Ustaw odpowiednio LPF i wzmocnienie basu.

Czy mogę używać wzmacniacza z obciążeniem 2 Ohm?

Tak, ale tylko w trybie stereofonicznym (na kanał). W trybie mostkowym minimalna impedancja to 4 Ohm. Zwróć uwagę na chłodzenie, ponieważ 2 Ohm generują więcej ciepła.

Co zrobić w przypadku przepalonego bezpiecznika?

Używaj wyłącznie bezpiecznika tego samego typu (35A). Przed wymianą sprawdź okablowanie pod kątem zwarć, w przeciwnym razie nowy bezpiecznik również się przepali.

Jak usunąć odgłosy silnika (generatora)?

Popraw połączenie masy i prowadź przewody sygnałowe oddzielnie od przewodów zasilających. Zmniejsz wzmocnienie wejściowe i zwiększ głośność wyjściową źródła. Filtr zakłóceń również może pomóc.

INSTRUKCJA OBSŁUGI PY-B5B110R Peiying

Wzmacniacz smochodowy Peiying Basic

PY-5B110R

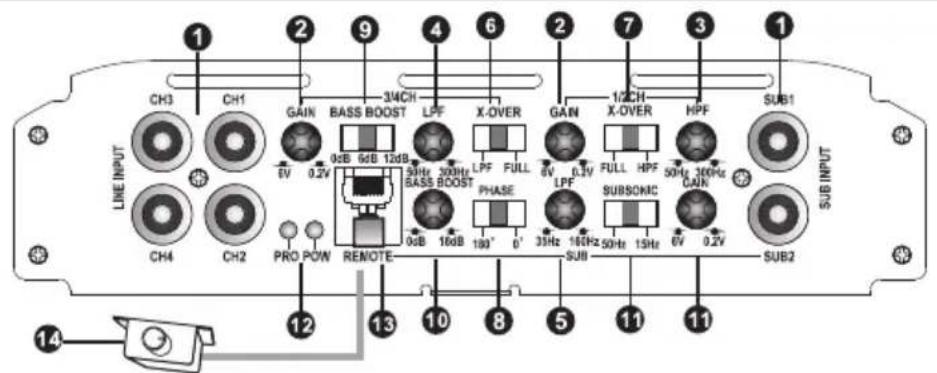

OPIS FUNKCJI

1 LOW INPUT

CH1/CH2/CH3/CH4/SUB1/SUB2 gniazda wejściowe audio wzmacniacza. W to miejsce należy podłączyć sygnał pochodzący z innego źródła np. radio, odtwarzacz CD, etc.

GAIN

2 Pokrętło regulacji głośności zakres od 0.2V do 6V

HPF

3 Pokrętło regulcaji górnego pasma częstotliwości w zakresie częstotliwości od 50Hz do 300Hz.

LPF Pokrętło regulacji dolnego pasma częstotliwości w zakresie od 50hz do 300Hz.

LPF SUB Pokrętło regulacji dolnego pasma częstotliwości w zakresie 35Hz do 160Hz.

5 X-OVER 3/4CH

6 Opcjonalny przełącznik filtra dolnego pasma (LPF) / filtr całego pasma (FULL).

X-OVER 1/2CH

7 Opcjonalny przełącznik filtra górnego pasma (HPF) / filtr całego pasma (FULL).

PHASE Przełącznik kontroli fazy z 0° - 180°

8 BASS BOOST 3/4 CH

Opcjonalny przełącznik podbicia basu 0dB / +6dB / +12dB

BASS BOOST SUB

10 Pokrętło podbicia basu 0dB - 18dB

SUBSONIC

11 Pokrętło regulcji pasma częstotliwości w zakresie 15Hz -50Hz

INDICATOR LIGHT

12 Zielony kolor kontrolki oznacza prawidłową pracę wzmacniacza. Czerwony kolor kontrolki oznacza załączenie się zabezpieczenia wzmacniacza.

SUB REMOTE CONTROLLER OUTLET

13 Gnizado pilota sterującego podbiciem basu.

SUB REMOTE CONTROLLER

14 Pilot sterowania poziomem basu 2V do +6V.

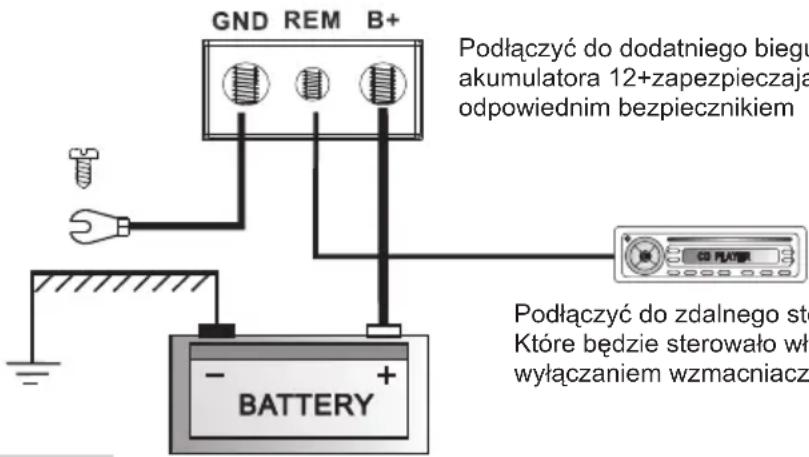

PODŁĄCZENIE ZASILANIA

15 FUSE

Bezpiecznik. W przypadku uszkodzenia użyj bezpiecznika o tej samej wartości.

16 SPEAKER

Wyjście mocy wzmacniacza.

17 +12V

Podłącz gniazdo +12V do dodatniego bieguna w akumulatorze.

REM Gniazdo do podłączenia zdalnego sterowania wzmacniaczem, służące do jego załączania i wyłączania. Podłącz je do wyjścia REMOTE lub anteny automatycznej w radiu.. Napięcie sygnału sterującego musi zawierać się w przedziale od 10 do 15VDC.

GND Uziemienie. Podłącz do ujemnego bieguna akumulatora lub do metalowego elementu samochodu (jak najkrótszym kablem).

Podłączyć do ujemnego bieguna lub metalowego elementu samochodu jak najkrótszym kablem
Podłączyć do zdalnego sterowania. Które będzie sterowało włączaniem i wyłączaniem wzmacniacza

SPECYFIKACJA

Model	PY- 5B110R
Moc RMS 14,4 VDC
Moc dla 4 Ohms	50W x 4+ 160W x 1
Moc dla 2 Ohms	75W x 4+ 240W x 1
Moc w mostku 4 Ohms	125W x 2 + 160W x 1
Min. impedancja głośnika	2 Ohm
Znieksztalcenie THD	0.08%
Pasmo przenoszenia	20Hz~20KHz
Czułość na wejściu	0,2V~6V
Impedancja wejściowa	10K
Stosunek sygnału do szumu	90 dB
Separacja kanałów	50 dB
Zdalne sterowane basem	0,2V~+6V
Filtr dolnego pasma	50Hz~300Hz
Filtr górnego pasma	50Hz~300Hz
Podbicie basu	0dB~+12dB
SUB filtr dolnego pasma	35Hz~160Hz
SUB filtr dolnego pasma	0dB~18dB
Faza 0 ~180 dB	° °
Subsonic 15Hz~50Hz
Bezpiecznik	35A x 2
Wymiary(długość/szerokość/wysokość)	514 x 200 x 49mm

SCHEMAT PODŁĄCZENIA 5 KANAŁÓW

SCHEMAT PODŁĄCZENIA

3 KANAŁY W TRYBIE MOSTKA

SCHEMAT PODŁĄCZENIA

2 KANAŁY W TRYBIE MOSTKA

ROZWIĄZYWANIE PROBLEMÓW

Przeczytaj przed podłączeniem, postępuj zgodnie z procedurami.

Zawsze sprawdzaj najpierw głośniki i przewody

Nie można włączyć wzmacniacza.

Sprawdź bezpiecznik.

Sprawdź czy dobrze podłączyłeś uziemienie GND.

Sprawdź czy sygnał sterujący wzmacniaczem ma odpowiednie napięcie przynajmniej 10V DV.

Sprawdź czy dobrze podłączyłeś przewód zasilający.

Sprawdź czy dioda zabezpieczenia się nie świeci.

Jeśli się świeci odłącz wzmacniacz i podłącz ponownie.

Kontrolka zabezpieczenia zapala się, kiedy wzmacniacz jest włączony.

Sprawdź czy niema zwarcia na głośnikach.

Sprawdź poprawność podłączenia kabli RCA.

Odepnij kable głośnikowe i RCA, włącz ponownie wzmacniacz.

Jeśli kontrolka zapali się na czerwono to wzmacniacz jest uszkodzony lub przegrzany.

Wzmacniacz może włączyć się automatycznie, jeśli osiągnie temperaturę poniżej 85C

Ochroni to wzmacniacz przed uszkodzeniem.

Wzmacniacz bardzo się nagrzewa.

Sprawdź czy podłączyłeś głośniki o odpowiedniej impedancji.

Sprawdź czy głośniki nie maja zwarcia.

Sprawdź czy wzmacniacz ma odpowiednią wentylację.

W niektórych przypadkach może być potrzebne dodatkowe chłodzeni.

Zniekształcony dźwięk.

Sprawdź czy jest ustawiony odpowiedni poziom dźwięku w stosunku do poziomu z urządzenia podłączonego do wzmacniacz.

Sprawdź czy pokrętła częstotliwości są poprawnie ustawione.

Sprawdź czy niema zwarcia na kablach głośnikowych.

Sprawdź czy są właściwie podłączone kable RCA.

Piszczące odgłosy z głośników.

Przyczyną jest zawsze brak masy na kablach RCA.

UWAGA!

1. Zbyt głośny poziom dźwięku może uszkodzić głośniki.
2. Zachowaj szczególną ostrożność, gdy wzmacniacz znajduje się blisko baku paliwa lub przewodów elektrycznych.
3. Nie dopuść do uszkodzenia przewodów i powstania zwarcia.
4. Przewód zasilający wzmacniacz musi zawierać bezpiecznik.
5. Przy wymianie bezpieczników upewnij się, że użyłeś bezpieczników o właściwej wartości.
