Produkttyp	Auto-Multimedia-Empfänger
Marke	Peiying
Modell	PY-1R127D
Abmessungen (ca.)	178 x 50 x 100 mm (Single DIN)
Gewicht (ca.)	0,5 kg
Stromversorgung	12V DC (Minuspol an Masse)
Maximale Ausgangsleistung	4 x 50W
Unterstützte Audioformate	MP3, WMA, WAV, FLAC
Unterstützte Videoformate	MP4, AVI, RMVB (über USB/SD)
Display	7-Zoll TFT-LCD (Touchscreen optional)
Radiobänder	FM/AM
Bluetooth	Ja (Freisprechen, Musik-Streaming)
USB-Anschluss	1 x USB 2.0 (vorne)
SD-Kartenslot	1 x SD/MMC
Aux-Eingang	3,5 mm vorne
GPS-Navigation	Optional (externes Modul)
Rückfahrkameraeingang	Ja (RCA)
Lenkradfernbedienung	Kompatibel (Adapter erforderlich)
Abnehmbares Frontpanel	Ja (Sicherheitsmerkmal)
Betriebstemperatur	-10°C bis 60°C
Sicherheit	Nur mit 12V Minuspol an Masse-Systemen verwenden; Feuchtigkeit vermeiden.
Reinigung	Weiches trockenes Tuch verwenden; keine Lösungsmittel.
Ersatzteile & Reparierbarkeit	Wenden Sie sich an den Peiying-Support für Ersatzteile.
Allgemeine Informationen	Siehe beiliegende Bedienungsanleitung für vollständige Details.

Häufig gestellte Fragen - PY-1R127D Peiying

Wie installiere ich den Peiying PY-1R127D Empfänger in meinem Auto?

Trennen Sie zuerst die Autobatterie. Entfernen Sie das alte Radio, schließen Sie den Kabelbaum (ISO-Stecker) an, indem Sie die Farben der Kabel beachten: Rot an Zündung, Gelb an Batterie, Schwarz an Masse usw. Schieben Sie das Gerät in das Armaturenbrett und sichern Sie es mit dem Einbaurahmen. Schließen Sie die Batterie wieder an und testen Sie.

Wie koppele ich mein Telefon über Bluetooth?

Drücken Sie die Taste MODE, bis BT erscheint. Suchen Sie auf Ihrem Telefon nach 'Peiying PY-1R127D' (oder ähnlich) und koppeln Sie. Standard-PIN ist 0000 oder 1234. Sobald verbunden, können Sie telefonieren und Musik streamen.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Fader/Balance-Einstellungen nicht auf Null gesetzt sind. Stellen Sie sicher, dass alle Lautsprecherkabel sicher angeschlossen sind. Überprüfen Sie auch, ob die Stummschaltung ausgeschaltet und die Lautstärke aufgedreht ist.

Wie setze ich den Empfänger auf Werkseinstellungen zurück?

Suchen Sie die kleine RESET-Taste auf der Vorderseite oder in der Nähe des USB-Anschlusses. Verwenden Sie einen spitzen Gegenstand (z.B. Büroklammer), um 3 Sekunden lang zu drücken und zu halten. Dadurch werden alle Einstellungen und gekoppelten Geräte gelöscht.

Welche Audioformate werden über USB/SD unterstützt?

Der Empfänger unterstützt MP3, WMA, WAV und FLAC-Dateien. Maximale Bitrate ist 320 kbps. Für Video sind Formate wie MP4 und AVI (DivX/H.264) abspielbar.

Kann ich eine Rückfahrkamera anschließen?

Ja, der PY-1R127D hat einen dedizierten RCA-Videoeingang mit der Bezeichnung 'CAM IN'. Schließen Sie das Videokabel der Kamera an. Wenn der Rückwärtsgang eingelegt ist, schaltet der Bildschirm automatisch auf die Kameraansicht (wenn korrekt verkabelt).

Wie stelle ich die Uhr und Radioprogrammplätze ein?

Drücken Sie die CLK-Taste (oder langes Drücken des Menüs), um die Zeiteinstellung aufzurufen. Verwenden Sie den Lautstärkeregler, um Stunden/Minuten einzustellen. Für Radioprogrammplätze stimmen Sie einen Sender ein, drücken und halten Sie dann eine der Programmplatztasten (1-6), bis es piept.

Was ist die maximale USB/SD-Kartenkapazität?

Der Empfänger unterstützt USB-Sticks und SD-Karten bis zu 32 GB, formatiert in FAT32. Größere Laufwerke werden möglicherweise nicht erkannt.

Wie reinige ich den Touchscreen und das Panel?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder einem milden Bildschirmreiniger angefeuchtet ist. Nicht direkt sprühen; auf das Tuch auftragen. Vermeiden Sie scheuernde Reinigungsmittel oder Lösungsmittel, da sie die Beschichtung beschädigen können.

Das Gerät startet immer wieder neu oder friert ein. Was soll ich tun?

Versuchen Sie zuerst einen Werksreset über die RESET-Taste. Wenn das Problem weiterhin besteht, überprüfen Sie die Spannung des Autos (sollte 12-14V sein). Lose Verkabelung oder eine schwache Batterie können Instabilität verursachen. Stellen Sie außerdem sicher, dass die USB/SD-Karte nicht beschädigt ist.

BEDIENUNGSANLEITUNG PY-1R127D Peiying

Bedienungsanleitung (1 - 8) DE

Eingang des Verstärkers. Hier wird der Vor-Verstärkte Ausgang einer Quelle angeschlossen. (CD Player, DAT, usw.).

NIEDRIGPEGEL AUSGANG

Durchgeschleifter Ausgang des Verstärkers. Hier wird ein anderer Verstärker mit einem Niedrigpegel Eingang angeschlossen.

2 PEGEL Lautstärkeregler.

3 LPF Regler für Niedrigpassfilter (LPF). (Der Verstellbereich liegt zwischen 40Hz und 180Hz).

4 UNTERSCHALL Unterschallregler (Der Verstellbereich liegt zwischen 17Hz und 50Hz).

5 BASS FREQ Optionaler Schalter für Bassverstärkung(Der Verstellbereich liegt zwischen 30Hz und 80Hz).

6 BASS BOOST Optionaler Schalter für Bassverstärkung(Der Verstellbereich liegt zwischen 0dB und 12dB).

7 LED LEUCHTE Grüne LED: der Verstärker ist Betriebsbereit; Rote LED: der Verstärker ist im Schutzmodus.

8 SPEAKER

Lautsprecher Anschlussklemmen.

9 SICHERUNG

Standard Sicherung, zum Austauschen bei durchgebrannter Sicherung nur denselben Typus verwenden.

10 +12V

Anschlussklemmen für + 12 V Gleichstrom (Von der Autobatterie).

REM

Terminal zum Anschluss des Fernbedienungskabels, welches von der Quelle kommt und die die Einschaltung des Verstärkers kontrolliert. Angelegte Spannung muss zwischen 10 und 15 V Gleichstrom sein.

GND

Masseanschluss. Wird an der Karoserie des Autos angeschlossen. Das Kabel sollte so kurz wie möglich sein.

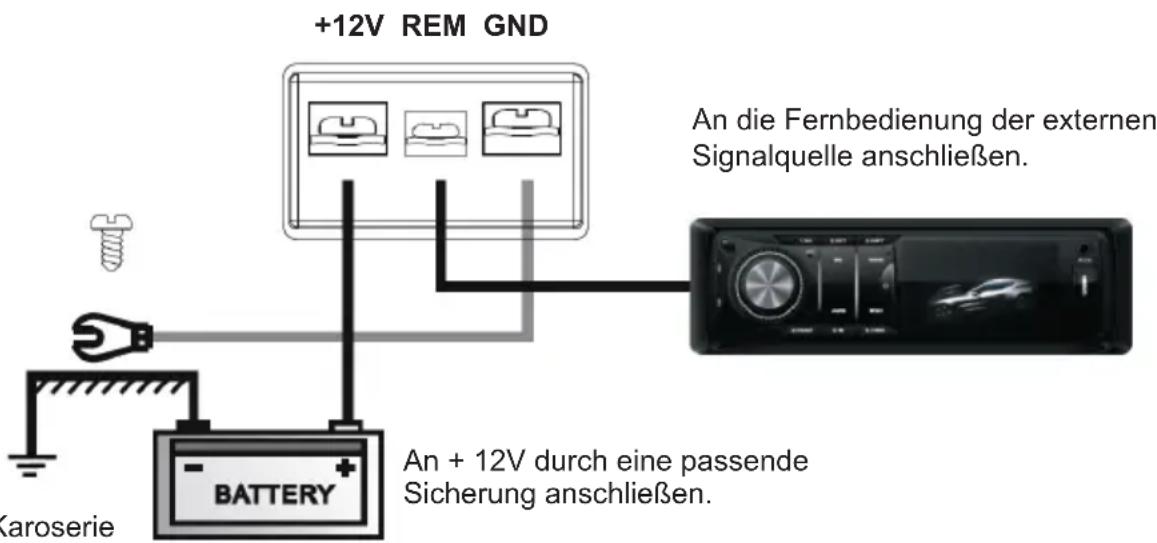

ELEKTRISCHE ANSCHLÜSSE

+12V REM GND An die Fernbedienung der externen Signalquelle anschließen. BATTERY An + 12V durch eine passende Sicherung anschließen. Karo-serie

An der Karoserie des Fahrzeugs anschließen.

TECHNISCHE DATEN

Leistung RMS @ 14.4V DC

Leistung @ 4Ohm 250W x1

Leistung @ 2Ohm 450W x1

Leistung in Brücke @ 1Ohm 600W x1

Minimale Impedanz des Lautsprechers 1ohm

Verzerrung THD 0.01%

Eingangs-Sensibilität 0.2V \~ 6V

Eingangs-Impedanz 15K

Signal- Rauschabstand 98dB

Fernbedienung 0.2V \~ +6V

Crossover network

Tiefpassfilter 40Hz \~ 180Hz

Bass boost 0dB \~ 12dB

Subsonic 17Hz \~ 50Hz

Sicherung 35A x2

Abmessungen (LxWxH) 290x240x64mm

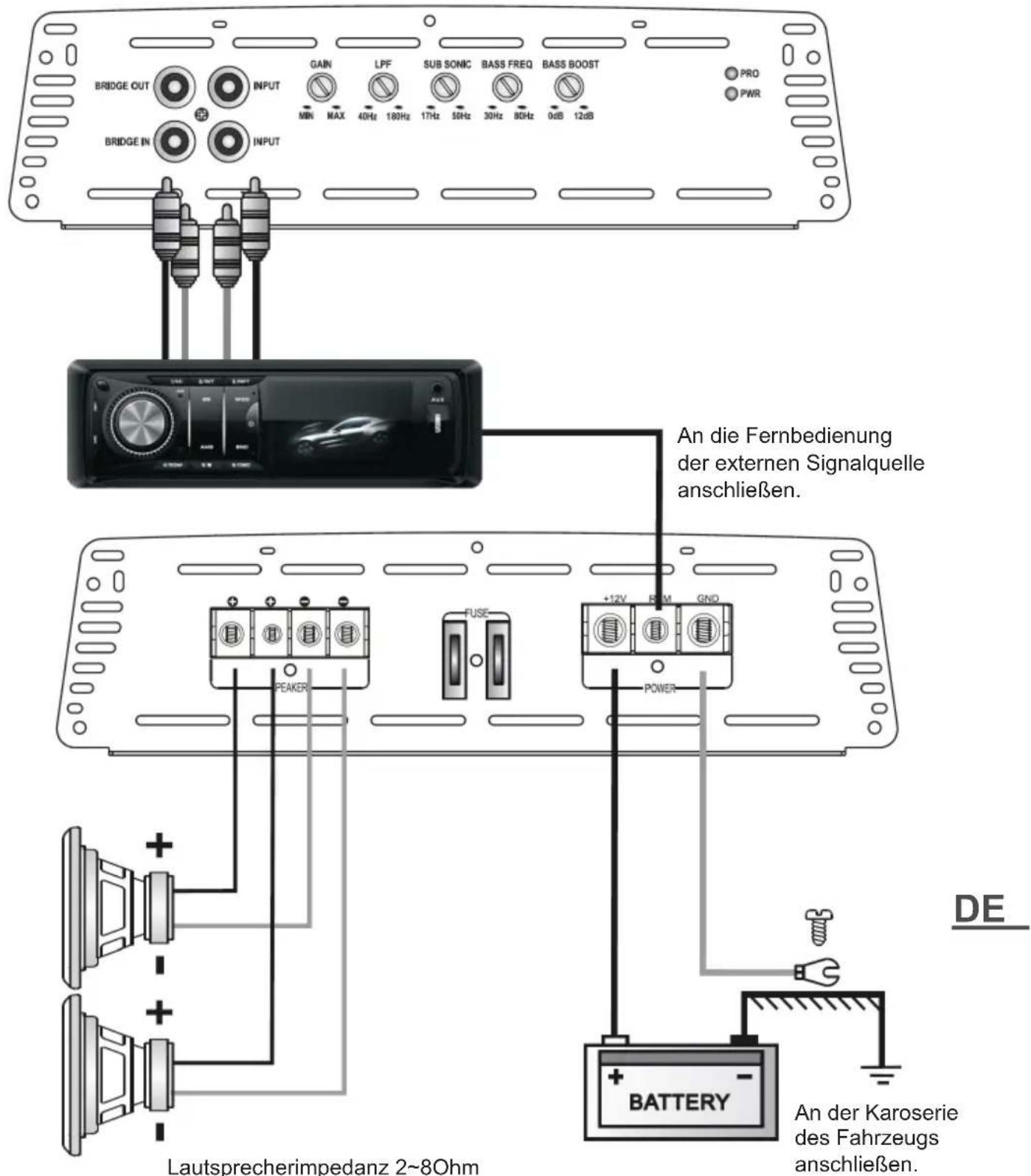

VERBINDUNGEN DES GERÄTES 2 KANAL STEREOMODUS

BRIDGE OUT GAIN LPF SUB SONIC BASS FREQ BASS BOOST PRO PWR MBN MAX 40Hz 180Hz 17Hz 58Hz 30Hz 80Hz 0dB 12dB BRIDGE IN INPUT An die Fernbedienung der externen Signalquelle anschließen. Lautsprecherimpedanz 2~8Ohm DE +12V RPM GND PEAKER FUSE POWER BATTERY An der Karoserie des Fahrzeugs anschließen.

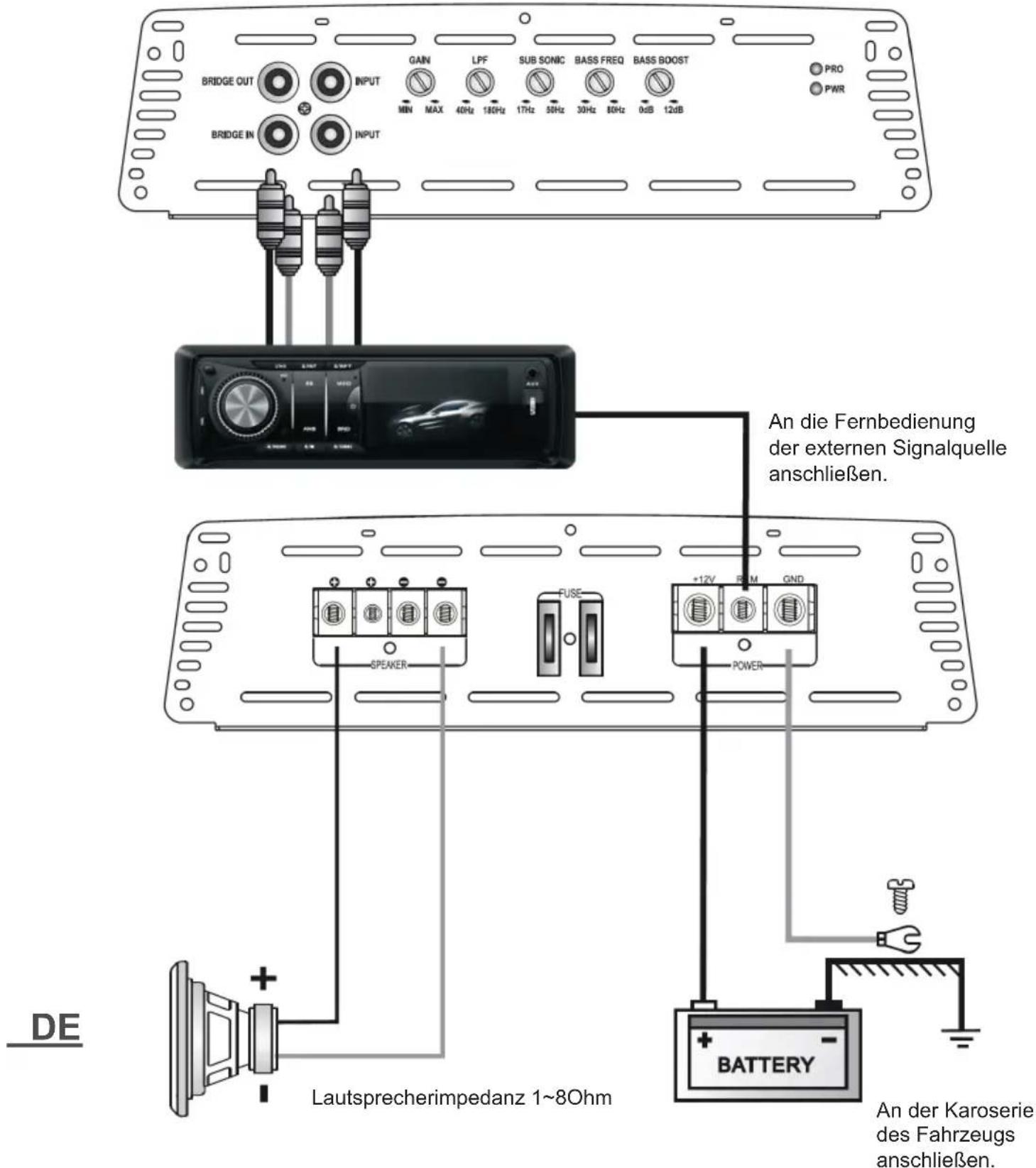

VERBINDUNGEN DES GERÄTES BRÜCKENMODUS

BRIDGE OUT GAIN LPF SUB SONIC BASS FREQ BASS BOOST PRO PWR BRIDGE IN MIN MAX 40Hz 180Hz 17Hz 50Hz 30Hz 60Hz 0dB 12dB An die Fernbedienung der externen Signalquelle anschließen. SPEAKER FUSE +12V RIM GND POWER DE Lautsprecherimpedanz 1~8Ohm BATTERY An der Karoserie des Fahrzeugs anschließen.

STÖRUNGSBEHEBUNG

Im falle einer Störung, sehen Sie in der nachstehenden Liste die möglichen Fehlerquellen und ihre Behebung. Testen Sie immer die Lautsprecher und Kabel.

DER VERSTÄRKER LÄST SICH NICHT EINSCHALTEN

• Überprüfen Sie die Erdung.
• Überprüfen Sie die Spannungsversorgung von + 12V Gleichstrom; sie sollte mindestens + 10V betragen.
• Überprüfen Sie die Spannung der Batterie.
• Überprüfen Sie alle Sicherungen
• Überprüfen Sie ob die Schutz - LED leuchtet. Wen Ja, dann Verstärker kurz ausschalten und wieder einschalten.

DIE SCHUTZ-LED LEUCHTET BEIM EINSCHALTEN DES VERSTÄRKERS

• Überprüfen Sie die Anschlusskabel der Lautsprecher nach Kurzschlüssen.
  • Die Lautstärkeregelung der Zentrale sollte auf Minimum sein.
• Lautsprecher entfernen und Verstärker neu starten. Wenn die LED noch immer leuchtet, kann das Gerät defekt sein.
• Der Verstärker schaltet sich automatisch ab bei Überhitzung über 85°C, Dadurch wird das Gerät vor Beschädigung bewahrt.

DER VERSTÄRKER WIRD ZU HEISS

• Überprüfen Sie ob die Lautsprecherimpedanz für dieses Gerät korrekt ist.
• Überprüfen Sie die Anschlusskabel sowie die Lautsprecher nach Kurzschlüssen.
• Überprüfen Sie die Luftzirkulation in der nähe des Geräts. In einigen Fällen ist ein Ventilator notwendig.

VERZERRTER KLANG

• Überprüfen Sie die Verstärkung des Signals.
• Überprüfen Sie die korrekte Einstellung der Filter.
• Überprüfen Sie die Anschlusskabel der Lautsprecher nach Kurzschlüssen.

LAUTES RAUSCHEN IN DEN LAUTSPRECHERN

• Die Ursache ist ein schwacher Massenkontakt der Verbindungskabel.

WARNUNG

1. Lautstärke über den zugelassenen Werten kann die Lautsprecher beschädigen.
2. Vorschicht bei Benutzung des Verstärkers in der nähe des Benzintanks und elektrischen Leitungen.
3. Schützen Sie die Kabelverbindungen, um mögliche Schäden an Kabeln oder Kurzschlüsse zu vermeiden.
4. Die Stormversorgung muss unbedingt von der Anode durch eine Sicherung erfolgen.
5. Beim Austausch der Sicherung stellen Sie sicher dass es derselbe Typ ist.

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden

Made in China für Lechpol Electronics Bv Nijverheidsweg 15, 4311RT BRUINISSE-HOLLAND, The Netherlands

DE
