PY-B2C110R - Empfänger Peiying - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio-Empfänger
Marke	Peiying
Modell	PY-B2C110R
Abmessungen (B x H x T)	178 mm x 50 mm x 100 mm
Gewicht	0,8 kg
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Ausgangsleistung	4 x 45 W Maximalleistung
Radio-Tuner	FM/AM mit RDS-Funktion
Frequenzbereich	FM: 87,5–108 MHz; AM: 522–1620 kHz
Wiedergabemodi	USB, SD-Karte, AUX-Eingang
Display	LCD mit Hintergrundbeleuchtung
Audioeinstellungen	Equalizer, Balance, Fader, Loudness
UKW-Empfang	Digitaler Tuner
Sender speichern	30 Favoriten-Speicherplätze
Vorverstärker-Ausgang	2-Kanal (Cinch)
Maximale USB/SD-Kapazität	32 GB (FAT32)
Sprachen der Menüführung	Deutsch, Englisch, Französisch u.a.
Fernbedienung	IR-Fernbedienung enthalten
Reinigung	Nur mit trockenem Tuch abwischen; keine Flüssigkeiten.
Sicherheitshinweis	Nur Original-Zubehör verwenden; Installation durch Fachpersonal.
Reparatur	Nur autorisierte Werkstatt; keine selbst durchgeführten Reparaturen.

Häufig gestellte Fragen - PY-B2C110R Peiying

Wie schließe ich das Peiying PY-B2C110R an mein Auto an?

Verwenden Sie den mitgelieferten ISO-Stecker. Stellen Sie vor der Installation sicher, dass die Fahrzeugbatterie abgeklemmt ist. Beachten Sie die Farbcodierung der Kabel. Bei Unsicherheit empfehlen wir eine Fachwerkstatt.

Warum empfängt das Radio keine Sender?

Überprüfen Sie die Antennenverbindung und ob der Tuner auf den richtigen Frequenzbereich (FM/AM) eingestellt ist. Führen Sie einen Sendersuchlauf durch. Möglicherweise ist die Antenne defekt.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein, halten Sie eine der nummerierten Tasten (1-30) gedrückt, bis ein Signalton ertönt. Der Sender ist nun gespeichert.

Kann ich USB-Sticks und SD-Karten verwenden?

Ja, das Gerät unterstützt USB-Sticks und SD-Karten bis 32 GB im FAT32-Format. Unterstützte Dateiformate sind MP3 und WMA.

Wie stelle ich die Klangeinstellungen ein?

Drücken Sie die 'EQ'-Taste, um Equalizer-Voreinstellungen zu wählen. Über das 'Audio'-Menü können Sie Balance, Fader und Loudness regeln.

Das Gerät lässt sich nicht einschalten. Was kann ich tun?

Prüfen Sie die Sicherung und ob die Stromversorgung korrekt angeschlossen ist. Stellen Sie sicher, dass die Zündung des Fahrzeugs auf 'ACC' oder 'ON' steht.

Wie verbinde ich externe Geräte über AUX?

Schließen Sie Ihr Gerät über ein 3,5-mm-Klinkenkabel an die AUX-Buchse vorne an. Wählen Sie dann die AUX-Quelle am Radio aus.

Kann ich die Fernbedienung nachrüsten?

Die Fernbedienung ist im Lieferumfang enthalten. Falls verloren, können Sie eine Ersatzfernbedienung (Typ: Peiying RC-110) bestellen.

Wie reinige ich das Display?

Verwenden Sie ein trockenes, weiches Tuch. Keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese das Display beschädigen könnten.

Wo finde ich die Bedienungsanleitung als PDF?

Die Anleitung ist auf notice-facile.com als PDF verfügbar. Sie können sie direkt herunterladen oder sich eine Übersetzung zusenden lassen.

BEDIENUNGSANLEITUNG PY-B2C110R Peiying

Auto-Verstärker Peiying Basic

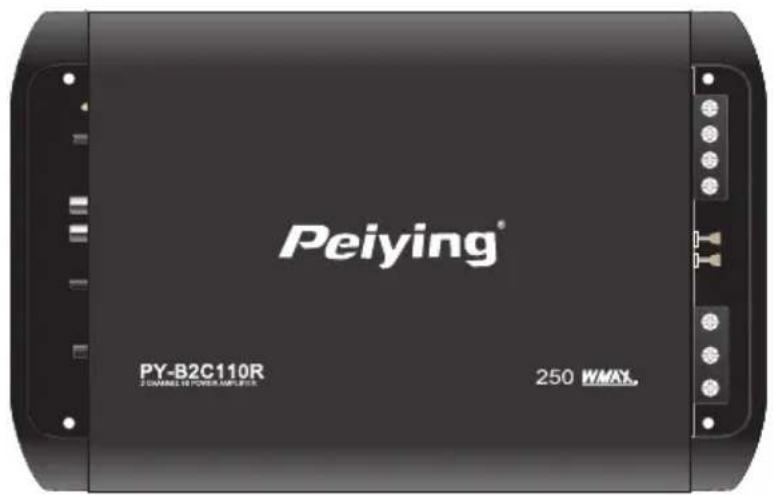

PY-B2C110R

Peiying® PY-B2C110R J CHANNEL OF POWER AMOUNT 250 W/MAX.

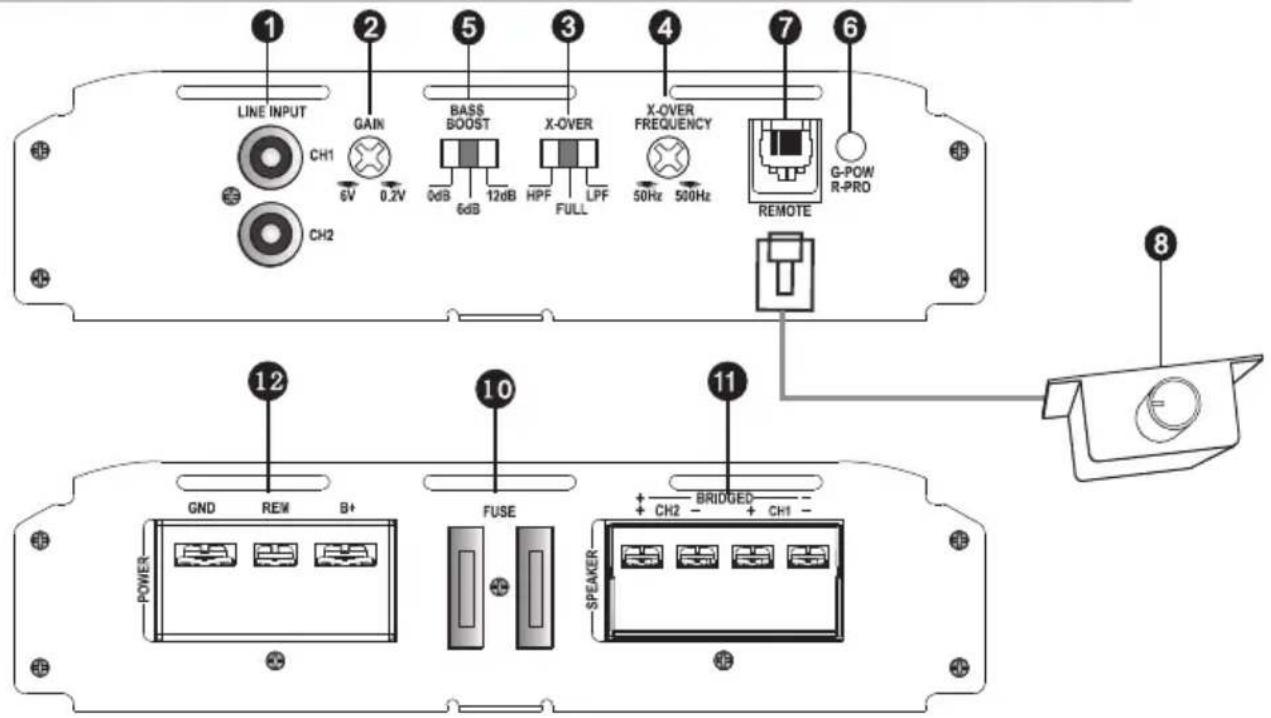

HINWEISE FÜR FUNKTIONEN UND BEDIENELEMENTE

LINE INPUT CH1 GAIN 0.2V BASS BOOST 0dB 6dB 12dB X-OVER HPF FULL LPF X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO 8 POWER GND REM B+ FUSE BRIDGED CH2 CH1 SPEAKER

1 NIEDRIGPEGEL EINGANG

Eingang des Verstärkers. Hier wird der Vor-Verstärkte Ausgang einer Quelle angeschlossen. (CD Player, DAT, usw.).

2 PEGEL

Lautstärkeregler.

③ X-OVER

Optionale Regler für Hochpassfilter (HPF)/ Vollpassfilter (FULL)/ Niedrigpassfilter (LPF).

4 X-OVER Frequenz

Hochpassfilter und Niedrigpassfilter Frequenzregler (Der Verstellbereich liegt zwischen 50Hz und 500Hz).

5 BASS BOOST

Optionaler Schalter für Bassverstärkung 0dB/ +6dB/ +12dB.

6 LED LEUCHTE

Blaue LED: der Verstärker ist Betriebsbereit; Rote LED: der Verstärker ist im Schutzmodus

7 FERNBEDIENUNGSSTECKDOSE

Anschluss Fernbedienung für Lautstärkereglung.

Bitte Lautstärke voll aufdrehen vor der Benutzung der Fernbedienung.

8 FERNBEDIENUNG

Lautstärkeregler. Die Verstärkung ist zwischen 0,2 und +6 V.

SICHERUNG

9 Standard Sicherung, zum Austauschen bei durchgebrannter Sicherung nur denselben Typus verwenden.

LAUTSPRECHER

Lautsprecher Anschlussklemmen.

ELEKTRISCHE ANSCHLÜSSE

11 B+ Anschlussklemmen für + 12 V Gleichstrom (Von der Autobatterie).

REM

Terminal zum Anschluss des Fernbedienungskabels, welches von der Quelle kommt und die Einschaltung des Verstärkers kontrolliert. Angelegte Spannung muss zwischen 10 und 15 V Gleichstrom sein.

GND

Masseanschluss. Wird an der Karoserie des Autos angeschlossen. Das Kabel sollte so kurz wie möglich sein.

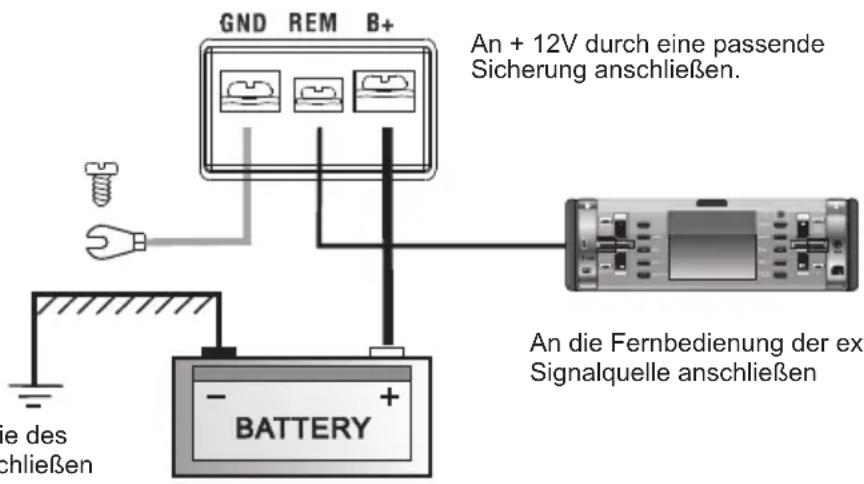

GND REM B+ An + 12V durch eine passende Sicherung anschließen. An die Fernbedienung der ex Signalquelle anschließen BATTERY die des schließen

An der Karoserie des Fahrzeugs anschließen
An die Fernbedienung der externen Signalquelle anschließen

TECHNISCHE DATEN

Model PY-B2C110R

Leistung RMS @ 14,4V DC

Leistung @ 4 Ohm 75W x 2

Leistung @ 2 Ohm 110W x 2

Leistung in Brücke @ 4 Ohm 185W x1

Minimale Impedanz des Lautsprechers 2 Ohm

Verzerrung THD 0.08%

Frequenzgang 20Hz\~20KHz

Eingangs-Sensibilität 0,2V\~6V

Eingangs-Impedanz 10K

Signal- Rauschabstand 90 dB

Stereo Trennung 50 dB

Fernbedienung 0,2V\~+6V

Hochpassfilter 50Hz\~500Hz

Bass Boost 0dB\~+12dB

Tiefpassfilter 50Hz\~500Hz

Sicherung 15Ax2

Abmessungen LxBxH 314 x 200 x 49mm

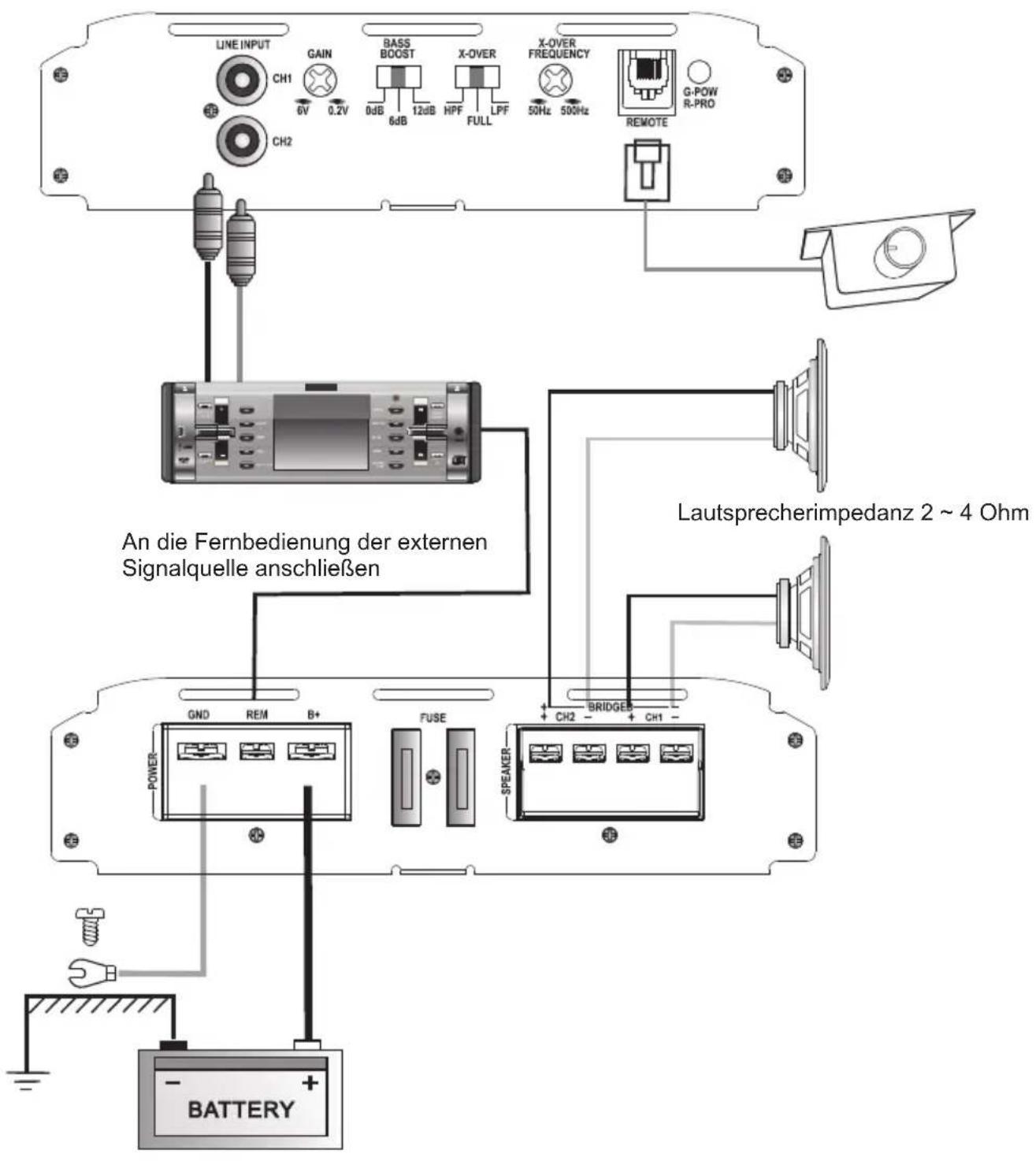

VERBINDUNGEN DES GERÄTES 2 KANAL STEREOMODUS

LINE INPUT CH1 GAIN 6V 0.2V BASS BOOST 0dB 6dB 12dB HPF FULL X-OVER LPF X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO An die Fernbedienung der externen Signalquelle anschließen Lautsprecherimpedanz 2 ~ 4 Ohm GND REM B+ FUSE BRIDGES CH2 CH1 - POWER SPEAKER BATTERY +

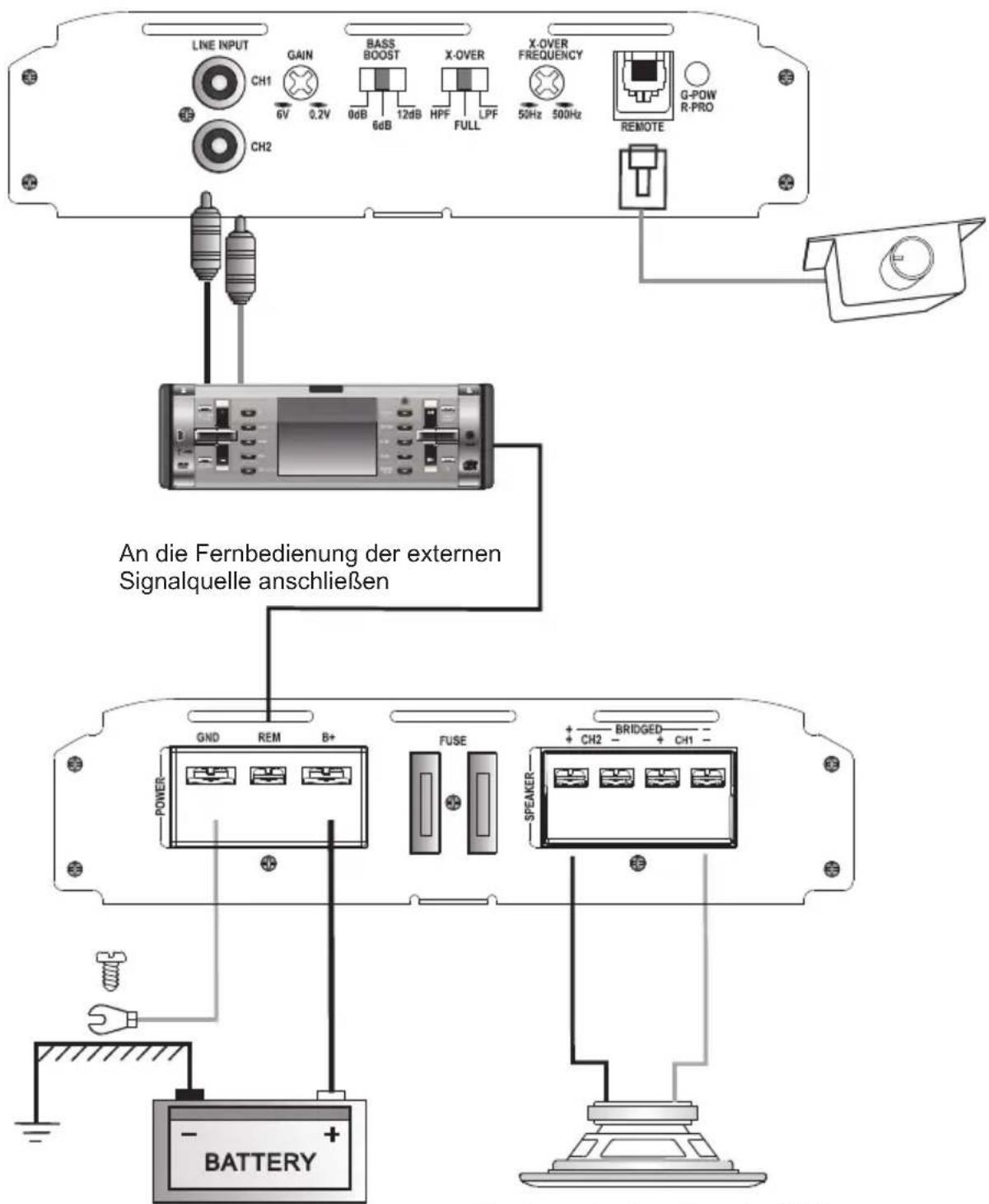

VERBINDUNGEN DES GERÄTES BRÜCKENMODUS

LINE INPUT CH1 GAIN 6V 0.2V BASS BOOST 0dB 6dB 12dB X-OVER HPF FULL X-OVER FREQUENCY 50Hz 500Hz REMOTE G-POW R-PRO An die Fernbedienung der externen Signalquelle anschließen GND REM B+ POWER FUSE SPEAKER + CH2 - + CH1 - BATTERY + -

Lautsprecherimpedanz 4 \~ 8 Ohm

STÖRUNGSBEHEBUNG

Im falle einer Störung, sehen Sie in der nachstehenden Liste die möglichen Fehlerquellen und ihre Behebung. Testen Sie immer die Lautsprecher und Kabel.

DER VERSTÄRKER LÄST SICH NICHT EINSCHALTEN

Überprüfen Sie die Erdung.

Überprüfen Sie die Spannungsversorgung von + 12 V Gleichstrom; sie sollte mindestens + 10V betragen.

Überprüfen Sie die Spannung der Batterie.

Überprüfen Sie alle Sicherungen

Überprüfen Sie ob die Schutz – LED leuchtet. Wen Ja, dann Verstärker kurz ausschalten und wieder einschalten.

STARKES RAUSCHEN ODER MOTORGERÄUSCH (VOM GENERATOR) IN DEN LAUTSPRECHERN

Alle Anschlusskabel entfernen. Wenn das Rauschen/Störgeräusch verschwindet, die Signalquelle wieder anschließen und Signal abschalten. Wenn das Rauschen/Störgeräusch noch immer zu hören ist, wird wie vorher beschrieben weitergemacht bis die Störquelle gefunden wird.

Überprüfen Sie den Anschluss an die Masse (Karosserie). Es wird empfohlen die

Eingangsverstärkung auf ein Minimum zu setzen. Versuchen Sie von der Signalquelle einen hohen Signalpegel zu bekommen.

DIE SCHUTZ-LED LEUCHTET BEIM EINSCHALTEN DES VERSTÄRKERS

Überprüfen Sie die Anschlusskabel der Lautsprecher nach Kurzschlüssen.

Die Lautstärkeregelung der Zentrale sollte auf Minimum sein.

Lautsprecher entfernen und Verstärker neu starten. Wenn die LED noch immer leuchtet, kann das Gerät defekt sein.

Der Verstärker schaltet sich automatisch ab bei Überhitzung über 85°C.

Dadurch wird das Gerät vor Beschädigung bewahrt.

DER VERSTÄRKER WIRD ZU HEISS

Überprüfen Sie ob die Lautsprecherimpedanz für dieses Gerät korrekt ist.

Überprüfen Sie die Anschlusskabel sowie die Lautsprecher nach Kurzschlüssen.

Überprüfen Sie die Luftzirkulation in der nähe des Geräts. In einigen Fällen ist ein Ventilator notwendig.

VERZERRTER KLANG

Überprüfen Sie die Verstärkung des Signals.

Überprüfen Sie die korrekte Einstellung der Filter.

Überprüfen Sie die Anschlusskabel der Lautsprecher nach Kurzschlüssen.

LAUTES RAUSCHEN IN DEN LAUTSPRECHERN

Die Ursache ist ein schwacher Massenkontakt der Verbindungskabel.

AVERTISMENT!

1. Lautstärke über den zugelassenen Werten kann die Lautsprecher beschädigen.
2. Vorschicht bei Benutzung des Verstärkers in der nähe des Benzintanks und elektrischen Leitungen.
3. Schützen Sie die Kabelverbindungen, um mögliche Schäden an Kabeln oder Kurzschlüsse zu vermeiden.
4. Die Stormversorgung muss unbedingt von der Anode durch eine Sicherung erfolgen.
5. Das Gerät ausschalten wenn der Verstärker überprüft wird.
6. Beim Austausch der Sicherung stellen Sie sicher dass es derselbe Typ ist.
7. Bei unterbrochenem Ton, Verstärkerüberladung, Lautstärke verringern um zu verhindern dass der Verstärker über längere Stunden in hoher Verzerrung funktioniert.

*Wir behalten uns das Recht vor, alle notwendigen Änderungen oder Verbesserungen am Produkt ohne vorherige Ankündigung durchzuführen

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden
