Typ produktu	Piekarnik elektryczny
Marka	Kernau
Model	KBO 0941 PP X
Wymiary (wys. x szer. x gł.)	595 x 594 x 547 mm
Pojemność	65 l
Liczba funkcji	8 funkcji (tradycyjna, z wentylatorem, grill, rozmrażanie itp.)
Funkcje specjalne	Samoczyszczące panele katalityczne (opcjonalne), grill z wentylatorem, rozmrażanie, podwójny górny element grzewczy
Zakres temperatur	50°C - MAX (do 250°C)
Typ sterowania	Elektroniczny programator dotykowy z timerem
Wyświetlacz	Cyfrowy LED
Lampka wewnętrzna	Tak, 25W, trzonek E14, odporna na wysoką temperaturę (300°C)
Czyszczenie	Panele katalityczne (temp. >200°C), czyszczenie ręczne wodą z mydłem
Bezpieczeństwo	Blokada przed dziećmi (programator), wentylator chłodzący, wyłącznik termiczny
Zasilanie	230 V / 50 Hz
Moc przyłączeniowa	~2800 W (szacunkowo)
Typ kabla (min. przekrój)	H05RR-F 3x1,5 mm² (dla zasilania 230V)
Waga	~30 kg
Kolor	Stal nierdzewna / srebrny (X)
Gwarancja	2 lata (standardowo)
Informacje ogólne	Instrukcja w języku polskim, 32 strony; dostępne części zamienne

Często zadawane pytania - KBO 0941 PP X Kernau

Jak prawidłowo użyć piekarnika po raz pierwszy?

Przed pierwszym użyciem umyj piekarnik wodą z mydłem i dokładnie spłucz. Następnie włącz piekarnik na 30 minut przy najwyższej temperaturze, aby wypalić pozostałości tłuszczu.

Jak działają samoczyszczące panele katalityczne?

Panele katalityczne są pokryte mikroporowatą emalią, która w temperaturze powyżej 200°C utlenia tłuszcz i olej, odparowując je. Po zabrudzeniu ustaw maksymalną temperaturę i włącz piekarnik na 60 minut.

Jak ustawić timer (minutnik) w programatorze?

Przytrzymaj środkowy przycisk przez 3 sekundy. Gdy pojawi się symbol , naciśnij '+' lub '-' aby ustawić czas. Aby zmienić głośność sygnału, naciśnij jednocześnie '+' i '-', potem środkowy przycisk i wybierz 'ton1', 'ton2' lub 'ton3'.

Jak zaprogramować czas pieczenia?

Przytrzymaj środkowy przycisk przez 3 sekundy, naciśnij go ponownie aż pojawi się symbol 'dur'. Ustaw czas za pomocą '+' lub '-'. Piekarnik wyłączy się po upływie ustawionego czasu.

Jak ustawić zakończenie pieczenia (End)?

Przytrzymaj środkowy przycisk przez 3 sekundy, naciśnij dwukrotnie aż pojawi się 'End'. Ustaw godzinę zakończenia pieczenia za pomocą '+' lub '-'. Piekarnik automatycznie obliczy czas rozpoczęcia.

Co zrobić, gdy piekarnik nie działa?

Sprawdź, czy jest podłączony do zasilania i czy bezpiecznik nie jest wyłączony. Upewnij się, że programator nie jest w trybie ustawiania czasu. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Jak wymienić lampkę w piekarniku?

Odłącz urządzenie od sieci. Rozłóż ściereczkę w piekarniku. Odkręć szklaną przesłonę, wymień żarówkę na nową o parametrach: 25W, trzonek E14, odporna na 300°C. Załóż przesłonę i podłącz zasilanie.

Jak zdjąć drzwi piekarnika do czyszczenia?

Otwórz szeroko drzwi, podnieś dwie dźwignie na zawiasach. Przymknij drzwi do pierwszej blokady, a następnie pociągnij je do siebie. Aby zamontować z powrotem, włóż zawiasy i opuść dźwignie.

Jakie są wymagania dotyczące instalacji elektrycznej?

Piekarnik należy podłączyć do sieci 230V/50Hz z uziemieniem zgodnym z przepisami. Kabel zasilający powinien mieć minimalny przekrój 1,5 mm² (typ H05RR-F 3x1,5). Gniazdko musi być łatwo dostępne po instalacji.

Jak prawidłowo czyścić piekarnik?

Używaj wody z mydłem i miękkiej ściereczki. Nie stosuj substancji kwaśnych, alkalicznych ani ściernych. Do malowanych powierzchni nie używaj produktów na bazie chloru. W przypadku paneli katalitycznych, uruchom cykl czyszczenia w wysokiej temperaturze.

INSTRUKCJA OBSŁUGI KBO 0941 PP X Kernau

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Nasz nowy, starannie zaprojektowany produkt został wykonany z materiałów najwyższej jakości, został też dokładnie przetestowany, tak aby spełniać wszelkie oczekiwania naszych Klientów związane z przygotowywaniem potraw.

Prosimy zatem o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwia Państwu osiąganie znakomitych rezultatów od samego początku.

KERNAU

Tabliczka znamionowa piekarnika jest dostępna nawet po pełnej instalacji piekarnika. Tabliczka jest widoczna po otwarciu drzwi. Zawsze należy podawać specyfikacje zawarte na niej, aby zidentyfikować urządzenie podczas zamawiania części zamiennych.

SPIS TREŚCI

Pierwsze użycie.... 3

Samoczysczące panele katalityczne.... 5

Funkcje panelu sterowania.... 5

Instrukcje dotyczące eksploatacji.... 7

Pieczenie tradycyjne.... 7

Pieczenie z użyciem wentylatora.... 7

Wentylator chłodzący.... 9

Obsługa programatora elektronicznego PT 9

Timer sterowany dotykowo 9

Wymiana lampki.... 12

Zdejmowanie drzwi piekarnika.... 13

Instrukcje dotyczące instalacji.... 14

Montaż w jednej linii.... 14

Połączenia elektryczne.... 14

Rodzaje kabli i minimalny przekrój.... 15

Usuwanie zużytych urządzeń.... 17

PIERWSZE UŻYCIE

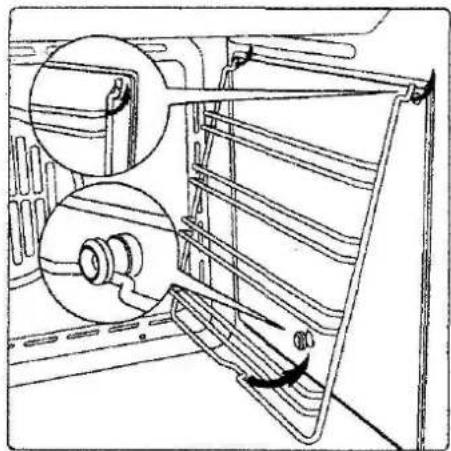

Umyj piekarnik dokładnie mydlaną wodą i dobrze spłucz. Aby usunąć boczne ramy z piekarników o gładkich ściankach postępuj zgodnie z ilustracją. Włącz piekarnik na 30 minut przy najwyższym ustawieniu temperatury, aby wypalić wszelkie ślady tłuszczu, który w innym przypadku mógłby spowodować nieprzyjemny zapach podczas pieczenia właściwego.

Ze względów bezpieczeństwa zawsze wyłączaj wtyczkę z gniazdka, lub rozłączaj kabel zasilający od piekarnika przed myciem piekarnika. Nie stosuj substancji kwasowych lub alkalicznych do mycia piekarnika (kwas cytrynowy, ocet, sól, itp.). Nie stosuj produktów na bazie chloru, kwasów lub środków ściernych do czyszczenia malowanych powierzchni piekarnika.

Urządzenie to może być używane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia ani wiedzy, pod warunkiem że korzystają z urządzenia pod nadzorem lub zostały poinstruowane odnośnie do bezpiecznego używania urządzenia oraz mają świadomość ryzyka związanego z jego użytkowaniem. Dzieci nie powinny bawić się urządzeniem. Dzieci nie powinny czyścić ani konserwować urządzenia bez nadzoru.

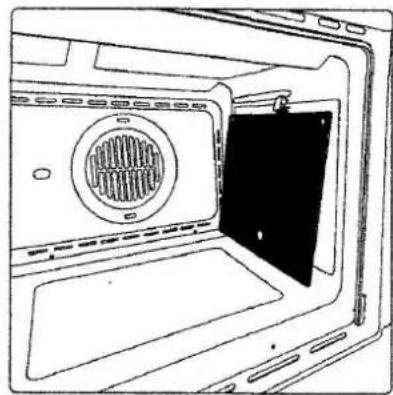

SAMOCZYSZCZĄCE PANELE KATALITYCZNE

W piekarnikach o gładkich ścianach istnieje możliwość zainstalowania paneli samoczyszczących pokrywających ściany wewnętrzne. Są one zawieszane na ścianach przed założeniem ram bocznych. Pokryte są specjalną mikroporowatą emalią katalityczną, która w temperaturze przekraczającej 200°C utlenia się, odparowując stopniowo wszelkie plamy thuszczu i oleju. Jeśli piekarnik po zakończeniu pieczenia jest zabrudzony, ustaw maksymalną temperaturę a następnie włącz go na 60 minut.

Lampka piekarnika (pozostaje włączona podczas pracy piekarnika).

☐ Dolny element grzewczy. Ustawienie termostatu od 50°C do MAX.

☐ Górny i dolny element grzewczy. Ustawienia termostatu od 50°C do MAX.

Górny i dolny element grzewczy z wentylatorem. Ustawienia termostatu od 50°C do MAX.

Okrągły element grzewczy z wentylatorem. Ustawienia termostatu od 50°C do MAX.

Wentylator do rozmrażania. Ustawienie termostatu 0°C.

Dolny element grzewczy z wentylatorem. Ustawienia termostatu od 50°C do MAX.

Podwójny górny element grzewczy z wentylatorem (duża powierzchnia do grillowania). Ustawienia termostatu od 50°C do 200°C.

Podwójny górny element grzewczy (duża powierzchnia do grillowania). Ustawienia termostatu od 50°C do 200°C.

Górny element grzewczy (mniejsze grillowanie przy niskiej mocy). Ustawienia termostatu od 50°C do 200°C.

Dolny element grzewczy + Okrągły element grzewczy z wentylatorem. Ustawienia termostatu od 50°C do MAX.

INSTRUKCJE DOTYCZĄCE EKSPLOATACJI

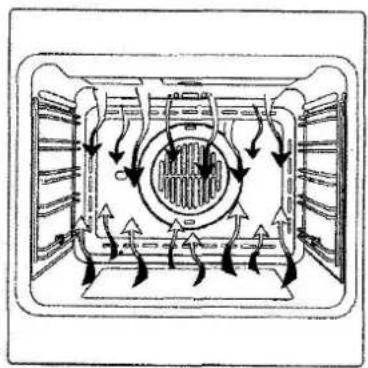

PIECZENIE TRADYCYJNE

Tradycyjne sposoby pieczenia jednej potrawy polegają na ogrzewaniu jej od góry i od dołu. Potrawy należy umieszczać w piekarniku dopiero po osiągnięciu przez piekarnik temperatury pieczenia, tzn. gdy wyłączy się wskaźnik nagrzewania. Jeśli pod koniec cyklu pieczenia chcesz podwyższyć temperaturę górną lub dolną, ustaw kontrolkę temperatury na właściwą pozycję. Zalecane jest, aby w trakcie pieczenia jak najrzadziej otwierać drzwi piekarnika.

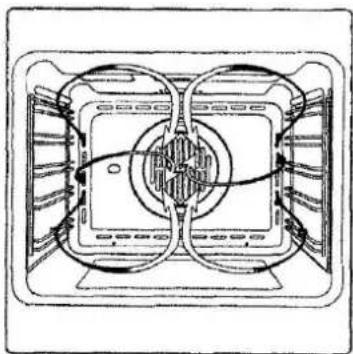

Przy takim sposobie pieczenia, wentylator umieszczony z tyłu umożliwia cyrkulację gorącego powietrza w komorze piekarnika, tworząc w ten sposób jednolite ciepło. Dzięki temu przygotowanie potrawy trwa krócej, niż w przypadku pieczenia tradycyjnego. Jest do najlepszy sposób pieczenia potraw w sytuacji, gdy musimy wykorzystać więcej niż jedną półkę równocześnie, zwłaszcza jeśli przygotowywane

KERNAU

potrawy należą do różnych typów (ryby, mięso, itd.).

Wybór jednej z funkcji z zastosowaniem wentylatora oraz ustawienie termostatu w pozycji zero, umożliwia wykorzystanie cyrkulacji zimnego powietrza wewnątrz piekarnika. Pozwala to na szybsze rozmrażanie mrożonek.

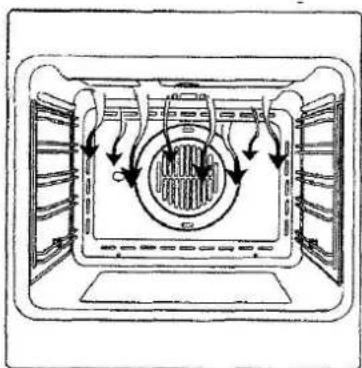

GRILLOWANIE

Stosuj tę funkcję do grillowania lub przyrumieniania potraw. Niektóre piekarniki wyposażone są w silnik elektryczny oraz szpikulec do obracania rożna. Umieść półkę z potrawą, którą chcesz przygotować na 1. lub 2. pozycji od góry. Podgrzewaj piekarnik przez 5 minut. Ustaw termostat na temperaturę od 50°do 200°.

Wentylator umieszczony jest w górnej części piekarnika. Dzięki niemu dochodzi do cyrkulacji chłodzącego powietrza wewnątrz urządzenia. Włącza się, gdy temperatura obudowy piekarnika osiąga temperaturę 60°C. Po włączeniu piekarnika z termostatem ustawionym na 200°C, wentylator włącza się po ok. 10 minutach. Wyłącza się natomiast w momencie spadku temperatury piekarnika poniżej 60°C. Po wyłączeniu piekarnika z termostatem ustawionym na 200°C, wentylator wyłącza się po ok. 30 minutach.

OBSŁUGA PROGRAMATORA ELEKTRONICZNEGO PT

Gdy urządzenie zostanie włączone po raz pierwszy, pojawią się migające symbole Auto oraz 0:00. Przytrzymaj przez 3 sekundy środkowy przycisk. Gdy pojawi się symbol 📄, naciśnij “+” lub “-“ w celu ustawienia prawidłowej godziny. Poczekaj, aż sygnał dźwiękowy potwierdzi, że zegar został nastawiony (Rysunek 1).

Aby zmieniać ustawienia czasu, przytrzymaj przez 3 sekundy jednocześnie przycisk “+” i “-” a następnie ustaw godzinę.

Minutnik

0:01

Rysunek 2

Minutnik ten nie steruje piekarnikiem. Aby go ustawić, przytrzymaj przez 3 sekundy środkowy przycisk. Gdy pojawi się symbol 📄 (Rysunek 2), naciśnij “+” lub “-” w celu ustawienia prawidłowej godziny.

Aby zmieniać ustawienia czasu, przytrzymaj przez 3 sekundy jednocześnie przycisk “+” i “-” a następnie ustaw godzinę.

Po zakończeniu odliczania przez minutnik włączy się sygnał dźwiękowy. Aby go wyłączyć, przyciśnij którykolwiek z przycisków.

Czas pieczenia

Rysunek 3

Jest to funkcja półautomatyczna. Może być stosowana do nastawiania czasu pieczenia.

Przytrzymaj przez 3 sekundy środkowy przycisk. Po tym czasie naciśnij go ponownie, aż na wyświetlaczu pojawi się symbol “dur” (Rysunek 3). Naciśnij “+” lub “-” aby ustawić żądany czas pieczenia.

Koniec czasu pieczenia

Rysunek 4

Istnieje możliwość ustawiania zakończenia pieczenia.

Przytrzymaj przez 3 sekundy środkowy przycisk. Naciśnij następnie dwukrotnie środkowy przycisk i poczekaj na pojawienie się napisu “End” (Rysunek 4). Naciśnij “+” lub “-” aby ustawić żądany czas zakończenia pracy piekarnika. Piekarnik będzie pracować w ustawionym trybie i przy ustawionej temperaturze, aż do momentu ustawionego zakończenia pieczenia.

Programowanie pieczenia automatycznego

End dur

Rysunek 5

Funkcja pieczenia z ustawionym czasem.

Przytrzymaj przez 3 sekundy środkowy przycisk. Następnie naciśnij go ponownie, aż na wyświetlaczy pojawi się symbol “dur”. Naciśnij “+” lub “-” aby ustawić żądany czas pieczenia. Poczekaj kilka sekund, aż ustawienie zapisze się w pamięci.

Przytrzymaj przez 3 sekundy środkowy przycisk. Naciśnij go następnie dwukrotnie i poczekaj aż pojawi się napis “End” (Rysunek 4). Naciśnij “+” lub “-“aby ustawić żądany czas zakończenia pieczenia.

Przykład:

Aktualna godzina: 12.30

Czas pieczenia: 10 minut

Koniec czasu pieczenia: 14.00

Piekarnik zacznie działać o godz. 13.50

(14.00 pomniejszona o 00.10) przy ustawionej temperaturze i w ustawionym trybie, i zakończy swą pracę o 14.00

Po zakończeniu pracy piekarnika usłyszysz sygnał

dźwiękowy. Aby go wyłączyć, przyciśnij którykolwiek z przycisków.

Regulacja głośności sygnału dźwiękowego

Aby ustawić głośność sygnału dźwiękowego, naciśnij jednocześnie “+” oraz “-”. Następnie naciśnij środkowy przycisk i poczekaj na pojawienie się migającego znaku “ton1” (głośno). Naciśnij “-” aby wybrać “ton2” (umiarkowanie) lub “ton3” (cicho).

Naciśnij środkowy przycisk, aby ustawić wybraną głośność.

WYMIANA LAMPKI PIEKARNIKA

Lampka piekarnika musi posiadać następujące właściwości:

a) odporność na wysokie temperatury (do 300°C)
b) zasilanie: zgodne z V/Hz wskazanym na tabliczce znamionowej
c) moc: 25W
d) trzonek: E 14

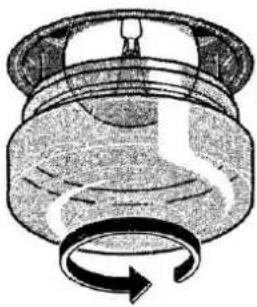

Zanim rozpoczniesz wymianę lampki, odłącz urządzenie od sieci elektrycznej.

- Aby zapobiec uszkodzeniom, rozłóż w piekarniku ściereczkę.

- Odkręć szklaną przesłone lampki.

- Odkręć starą żarówkę, a następnie wkręć nową.

- Nałóż przesłone szklaną i usuń ściereczkę.

- Podłącz urządzenie do sieci elektrycznej.

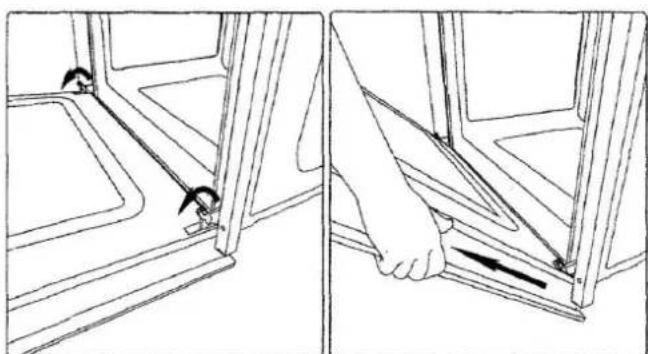

Aby łatwo i szybko zdjąć drzwi piekarnika, wykonaj następujące czynności:

- Otwórz szeroko drzwi.

- Podnieś dwie dźwignie pokazane na rysunku.

- Przymknij drzwi aż do pierwszej blokady (spowodowanej przez podniesione dźwignie).

- Aby wyciągnąć drzwi z zawiasów, pociągnij je do siebie.

- Aby umieścić drzwi z powrotem, włóż zawiasy do umocowań a następnie opuść dźwignie.

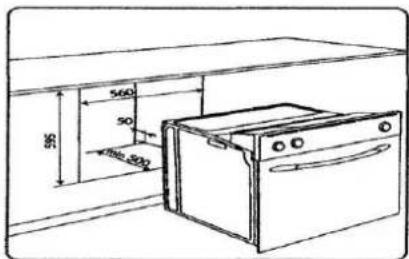

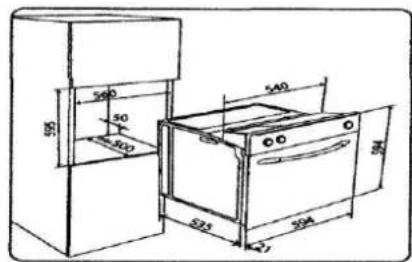

Piekarnik można zainstalować pod blatem kuchennych lub w słupku. Rysunek pokazuje wymiary dotyczące instalacji. Pamiętaj o tym, aby materiały sąsiadujące z piekarnikiem były odporne na ciepło.

Ustaw piekarnik centralnie na środku względem ścian sąsiednich urządzeń, a następnie przytwierdź go przy pomocy załączonych w zestawie śrub i nakrętek.

Sprawdź załączone instrukcje w celu odnalezienia informacji dotyczącej łączenia piekarnika z wielofunkcyjnymi kuchenkami gazowymi lub elektryczno-gazowymi.

550 560 50 400 540 324 304 43

560 50 480 320 35

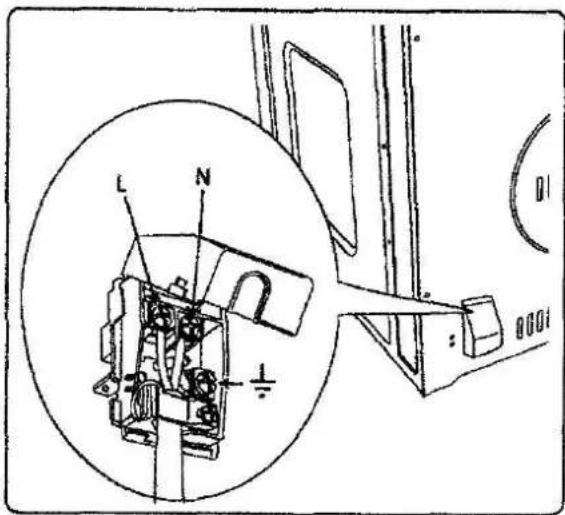

POŁĄCZENIA ELEKTRYCZNE

Przed podłączeniem piekarnika do sieci elektrycznej sprawdź, czy:

- napięcie dostępne w sieci odpowiada specyfikacjom podanym na tabliczce znamionowej umieszczonej na froncie piekarnika.

- sieć ma odpowiednie uziemienie zgodne z obowiązującymi przepisami i zasadami.

KERNAU

Właściwe uziemienie jest wymogiem prawnym. Temperatura kabla zasilania na całej swej długości nie powinna przekraczać temperatury otoczenia o więcej, niż 50°C. Jeśli urządzenie stałe nie jest zaopatrzone w kabel zasilania i wtyczkę lub inny przyrząd umożliwiający wyłączenie urządzenia z sieci elektrycznej z odstępem między stykającymi się elementami, gwarantujący ochronę przed przepięciami klasy III, sprzęt taki musi być wówczas podpięty do źródła zasilania zgodnie z przepisami dotyczącymi instalacji elektrycznych. Gniazdko lub włącznik musi być łatwo dostępne po zamontowaniu piekarnika.

RODZAJE KABLI I MINIMALNY PRZEKRÓJ

TIPI E DIAMETRO MINIMO DEI CAVICABLE TYPES AND MINIMAL DIAMETERSTYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm2	H05RR-F 3x2,5 mm2
H05VV-F 3x1,5 mm2	H05VV-F 3x2,5 mm2
H05RN-F 3x1,5 mm2	H05RN-F 3x2,5 mm2
H05V2V2-F 3x1,5 mm2	H05V2V2-F 3x2,5 mm2

Producent nie ponosi odpowiedzialności za szkody lub urazy spowodowane nieprzestrzeganiem powyższych instrukcji oraz niezachowaniem zwykłych środków bezpieczeństwa.

Urządzenie to może być używane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia ani wiedzy, pod warunkiem że korzystają z urządzenia pod nadzorem lub zostały poinstruowane odnośnie do bezpiecznego używania urządzenia oraz mają świadomość ryzyka związanego z jego użytkowaniem. Dzieci nie powinny bawić się urządzeniem. Dzieci nie powinny czyścić ani konserwować urządzenia bez nadzoru.

Treść niniejszej instrukcji jest uogólniona i niektóre opisane w niej funkcje mogą być niedostępne w zakupionym produkcie.

Producent nie ponosi odpowiedzialności za nieścisłości zawarte w niniejszej broszurze spowodowane błędami drukarskimi lub związanymi z kopiowaniem.

Producent zastrzega sobie prawo do wprowadzania zmian, które zostaną uznane za przydatne lub niezbędne.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do odpadów komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.
