KBO 0946 SK B - Piekarnik Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Wbudowany piekarnik elektryczny
Marka	Kernau
Model	KBO 0946 SK B
Wymiary (Wys. x Szer. x Gł.)	Ok. 595 x 450 x 560 mm
Waga	Ok. 35 kg
Zasilanie	220-240 V ~ 50/60 Hz
Bezpiecznik	16 A
Moc lampy piekarnika	15-25 W
Zakres termostatu	40-240 °C
Elementy grzewcze	Dolny: 1000 W, Górny: 800 W, Turbo: 1800 W, Grill: 1500 W
Funkcje gotowania	Dolna i górna grzałka, Wspomaganie wentylatorem, Turbo, Grill, Grill+Wentylator, Czyszczenie parowe
Panel sterowania	Pokrętło termostatu, Pokrętło funkcji, Cyfrowy timer z przyciskami dotykowymi
Funkcje timera	Minutnik, gotowanie półautomatyczne, gotowanie w pełni automatyczne
Funkcje bezpieczeństwa	Blokada rodzicielska, automatyczne wyłączanie, wentylator chłodzący, ochrona przed przegrzaniem
Czyszczenie	Funkcja czyszczenia parowego, panele katalityczne (opcjonalnie), zdejmowane drzwiczki piekarnika
Akcesoria w zestawie	Standardowa blacha, ruszt druciany
Akcesoria opcjonalne	Głęboka blacha, ruszt w blasze, teleskopowe prowadnice, uchwyt do blachy, rożen
Opcje instalacji	Pod blatem lub w szafce wiszącej
Klasa energetyczna	Nie określono; zalecane nagrzewanie wstępne przez 7-10 minut

Często zadawane pytania - KBO 0946 SK B Kernau

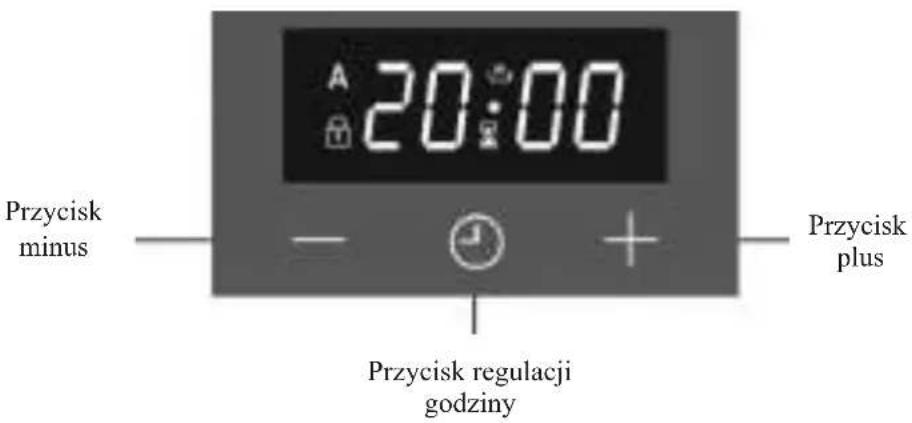

Jak ustawić czas w piekarniku?

Naciśnij jednocześnie przyciski + i - przez 3 sekundy, aby wejść w tryb regulacji czasu. Kropka między godziną a minutami zacznie migać. Użyj + lub -, aby ustawić aktualny czas. Tryb wychodzi automatycznie po 6 sekundach bezczynności.

Jak korzystać z blokady rodzicielskiej?

Blokada rodzicielska aktywuje się automatycznie 30 sekund po ostatnim naciśnięciu przycisku. Aby odblokować, naciśnij i przytrzymaj przycisk blokady przez 3 sekundy, aż wskaźnik blokady zniknie.

Co zrobić, jeśli piekarnik nie grzeje?

Sprawdź, czy drzwiczki piekarnika są całkowicie zamknięte. Upewnij się, że pokrętła funkcji i termostatu są prawidłowo ustawione. Sprawdź, czy zasilanie jest włączone i czy bezpiecznik lub wyłącznik automatyczny nie zadziałał. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

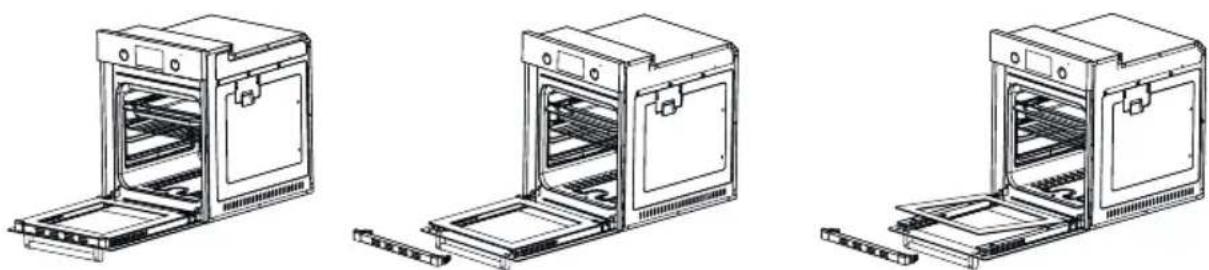

Jak wyczyścić szybę drzwiczek piekarnika?

Naciśnij plastikowe zatrzaski po lewej i prawej stronie profilu drzwiczek, a następnie pociągnij profil w swoją stronę. Szyba wewnętrzna zostaje zwolniona. Ostrożnie wyjmij szybę, wyczyść ją miękką ściereczką i łagodnym detergentem, a następnie zamontuj z powrotem, wykonując kroki w odwrotnej kolejności.

Czy mogę użyć folii aluminiowej na dnie piekarnika?

Nie, nie umieszczaj folii aluminiowej ani blach bezpośrednio na dnie piekarnika. Nagromadzone ciepło może uszkodzić podstawę. Zawsze używaj blach lub rusztów na metalowych półkach.

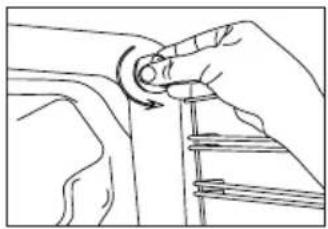

Jak wymienić lampę piekarnika?

Odłącz zasilanie i upewnij się, że piekarnik jest zimny. Zdejmij szklaną osłonę, obracając ją (w razie potrzeby użyj plastikowych rękawiczek). Wymień lampę na taką samą specyfikację (np. G9 lub E14, 15-25 W). Zamontuj ponownie szklaną osłonę.

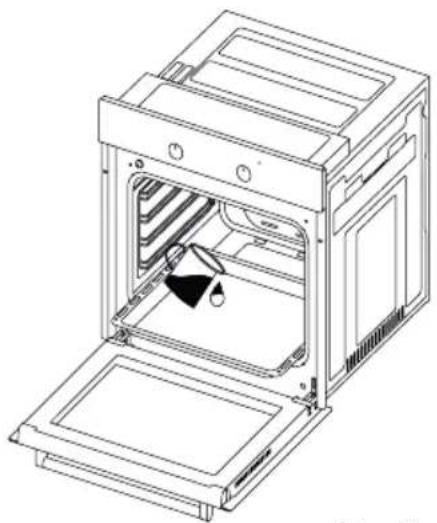

Jak korzystać z funkcji czyszczenia parowego?

Usuń wszystkie akcesoria z piekarnika. Wlej 0,5 litra wody do blachy i umieść ją na dnie piekarnika. Ustaw pokrętło funkcji na tryb czyszczenia parowego, a termostat na 70°C. Uruchom na 30 minut. Następnie wytrzyj wnętrze wilgotną ściereczką.

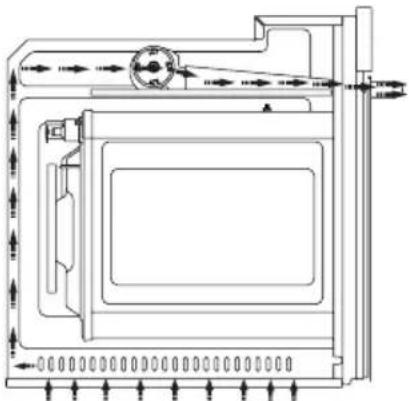

Do czego służy wentylator chłodzący?

Wentylator chłodzący usuwa parę i zapobiega przegrzewaniu zewnętrznych powierzchni. Działa w trakcie i po gotowaniu, aż piekarnik ostygnie. Jest to normalne i nie wymaga interwencji.

Jak zamontować piekarnik pod blatem?

Upewnij się, że wycięcie w szafce odpowiada wymiarom z instrukcji (rys. 2). Pozostaw szczelinę wentylacyjną z tyłu. Wsuń piekarnik na miejsce, przymocuj go za pomocą dołączonych śrub przez otwory w ramie i podłącz do uziemionego źródła zasilania.

Co zrobić, jeśli piekarnik dymi podczas pierwszego użycia?

To normalne. Uruchom pusty piekarnik w najwyższej temperaturze (240°C) na 30 minut. Może wystąpić niewielki dym i zapach z powodu powłok ochronnych. Po ostygnięciu wytrzyj wnętrze wilgotną ściereczką.

INSTRUKCJA OBSŁUGI KBO 0946 SK B Kernau

Dziękujemy za zaufanie i wybór marki Kernau.

Wychodząc naprzeciw Twoim oczekiwaniom, nasze sprzęty produkujemy w wyspecjalizowanych fabrykach z wykorzystaniem najnowszych technologii oraz testujemy pod względem jakości. Aby wybrany przez Ciebie produkt służył Ci jak najdłużej, zapoznaj się ze wskazówkami dotyczącymi obsługi, czyszczenia i konserwacji, które znajdziesz poniżej. W niniejszej instrukcji chcemy Ci przedstawić wszystkie możliwości zakupionego produktu, a także przekazać kwestie związane z bezpieczeństwem, instalacją, optymalnymi ustawieniami i oszczednym użytkowaniem. Znajdziesz tutaj cenne porady, jak najefektywniej korzystać z urządzenia zgodnie ze swoimi aktualnymi potrzebami.

Zakupiony przez Ciebie produkt został wyprodukowany w nowoczesnej i dbającej o ekologię fabryce.

Przez rozpoczęciem użytkowania piekarnika radzimy szczegółowo zapoznać się z niniejszą instrukcją i zachować ją na przyszłość tak, aby funkcje zakupionego przez Ciebie urządzenia przez długi czas pozostały w takim stanie, jak pierwszego dnia po zakupie.

UWAGA

Niniejsza instrukcja obsługi ma zastosowania do wielu modeli produktu. Twoje urządzenie może nie być wyposażone w niektóre funkcje wyszczególnione w instrukcji.

Obrazy produktu mają charakter schematyczny.

Elementy oznaczone jako (*) są opcjonalne.

Produkt zgodny z regulacją AEEE

SPIS TREŚCI

ROZDZIAŁ 1. Ważne ostrzeżenia....4

Bezpieczeństwo elektryczne....6
Przeznaczenie 7

ROZDZIAŁ 2. Połączenia elektryczne ......7

Usuwanie zużytych urządzeń 8

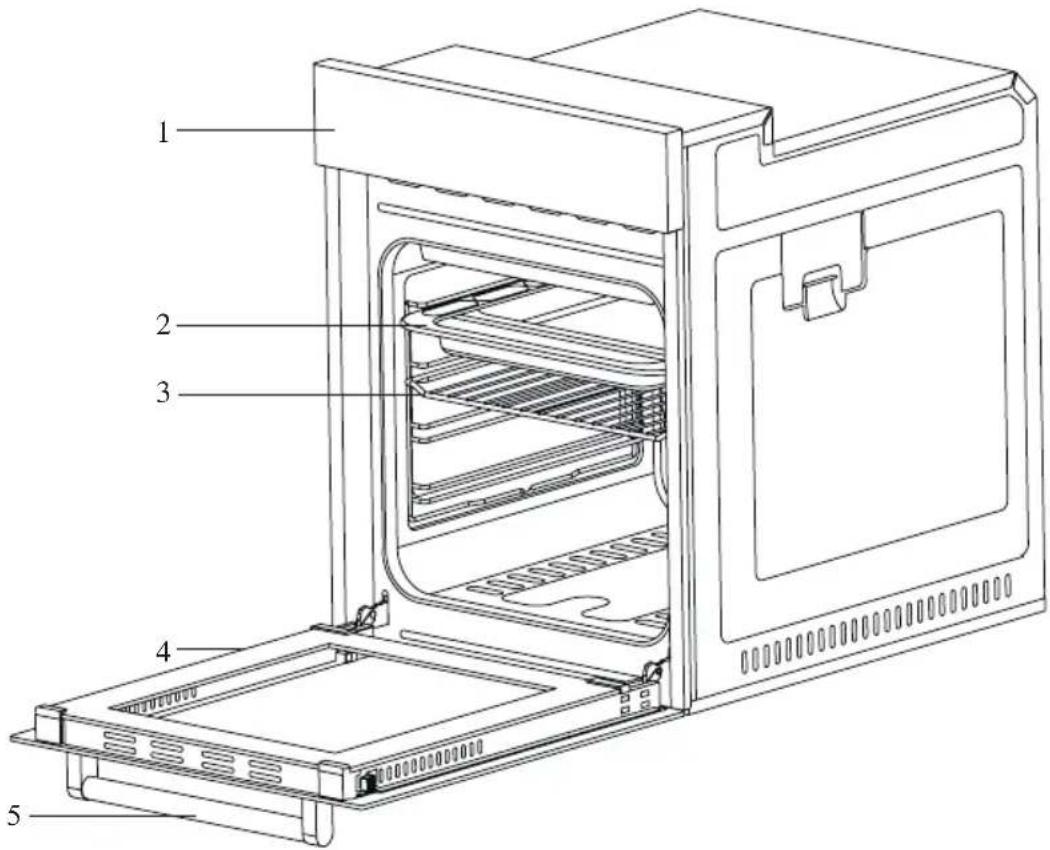

ROZDZIAŁ 3. Opis urządzenia ......9

ROZDZIAŁ 4.Akcesoria (opcjonalne)....10

ROZDZIAL 5. Dane techniczne 11

ROZDZIAŁ 6. Montaż urządzenia .... 11

Ważne ostrzeżenia dotyczące montażu....12

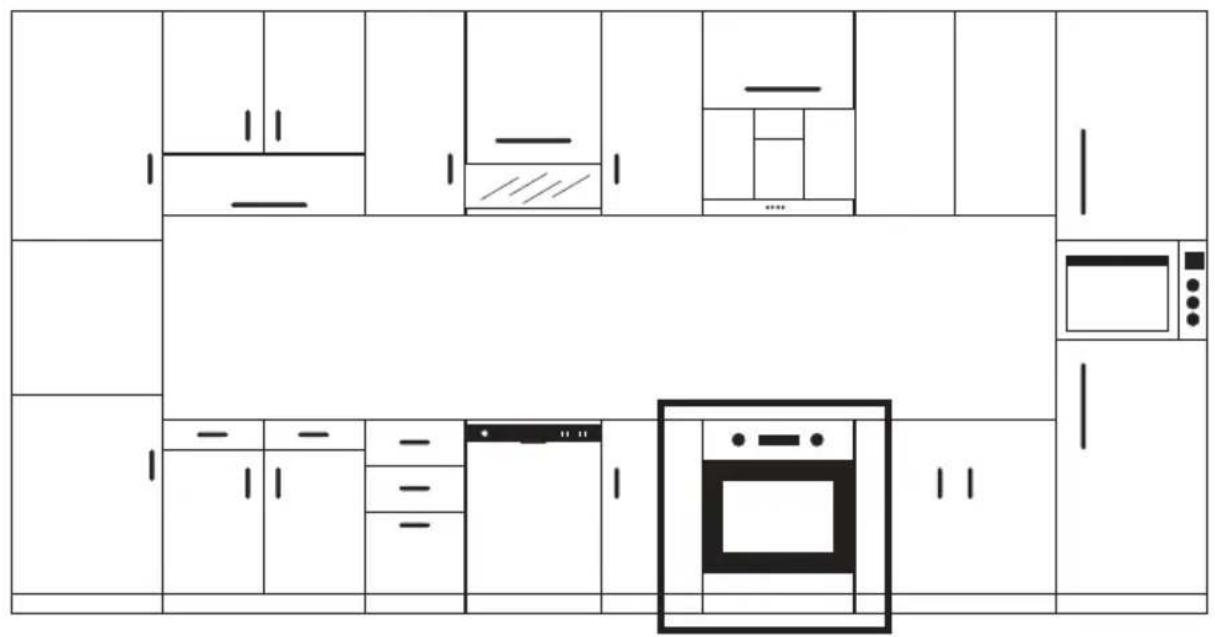

Prawidłowe miejsce do montażu....12
Instalacja i montaż piekarnika do zabudowy 45 cm....12
Montaż podblatowy....12
Montaż w podniesionej szafce przeznaczonej na piekarnik....13
Wymagania dotyczące montażu 13
Umiejscawianie i zabezpieczanie piekarnika....13
Połączenia elektryczne 13
Montaż....14

ROZDZIAL 7. Panel sterowania....18

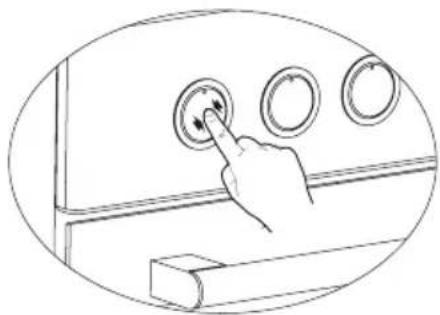

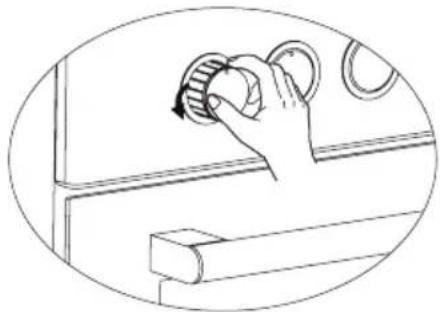

Korzystanie z wysuwanego przycisku (Push Push)....18
Włączenie zasilania....20
Przycisk regulacji godziny 20
Ustawianie minutnika....20
Wyłączanie sygnału dźwiękowego....20
Półautomatyczne gotowanie....20
W pełni automatyczne gotowanie ....20
Zakończenie automatycznego gotowania....21
Blokada klawiszy 21
Programowalne opcje....21

ROZDZIAŁ 8. Obsługa piekarnika ...... 22

Pierwsze użycie piekarnika 22
Normalna obsługa pickarnika....22

ROZDZIAŁ 9. Korzystanie z grilla....22

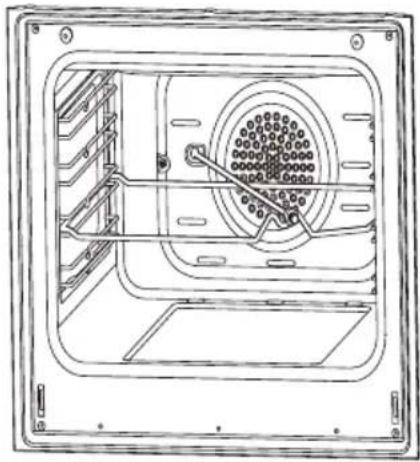

ROZDZIAL 10. Pieczenie kurczaka \*......23

ROZDZIAŁ 11. Typy programów....23

ROZDZIAŁ 12. Zalecenia dotyczące pieczenia 24

ROZDZIAŁ 13. Tabela pieczenia 24

ROZDZIAŁ 14. Konserwacja i czyszczenie ....25

ROZDZIAŁ 15. Czyszczenie parowe....26

ROZDZIAŁ 16. Czyszczenie i montaż drzwiczek piekarnika ...... 26

ROZDZIAŁ 17. Czyszczenie szklanych powierzchni piekarnika ....27

ROZDZIAŁ 18. Ścianki katalityczne \*....28

Wyjmowanie ścianek katalitycznych 28

ROZDZIAŁ 19. Pozycje rusztu ....28

Wkładanie i usuwanie drucianych rusztów....28

ROZDZIAŁ 20. Wymiana oświetlenia wewnątrz piekarnika.... 28

ROZDZIAŁ 21. Rozwiązywanie problemów....29

Punkty do sprawdzenia....29

ROZDZIAŁ 22. Zasady przenoszenia....31

ROZDZIAŁ 23. Zalecenia dotyczące oszczędzania energii .... 31

ROZDZIAŁ 24. Przyjazna środowisku utylizacja....31

ROZDZIAŁ 25. Informacje o opakowaniu ....31

ROZDZIAŁ 1. WAŻNE OSTRZEŻENIA

1. Instalacja i naprawa powinny zawsze być wykonywane przez AUTORYZOWANY SERWIS. Producent nie ponosi odpowiedzialności za czynności wykonywane przez osoby nieuprawnione.
2. Proszę uważnie przeczytać tę instrukcję obsługi. Tylko w ten sposób można bezpiecznie i prawidłowo korzystać z urządzenia.
3. Piekarnik powinien być używany zgodnie z instrukcją obsługi.
4. Należy zadbać o to, by dzieci poniżej 8 roku życia oraz zwierzęta domowe nie znajdowały się w pobliżu urządzenia w momencie gdy ono pracuje.
5. Niektóre elementy urządzenia mogą być bardzo gorące podczas pracy, dlatego należy dopilnować, aby małe dzieci nie zbliżały się do niego.

OSTRZEŻENIE

Ryzyko pożaru: nie przechowuj żadnych przedmiotów wewnątrz piekarnika.

OSTRZEŻENIE

Podczas pracy urządzenie rozgrzewa się. Należy zachować ostrożność i unikać dotykania elementów grzejnych wewnątrz kuchenki.

1. Warunki ustawienia tego urządzenia są podane na etykiecie lub tabliczce znamionowej.

2. Poszczególne elementy piekarnika mogą być gorące również w trakcie używania funkcji grilla. Dlatego należy dopilnować, aby małe dzieci nie zbliżały się do urządzenia podczas jego pracy.

OSTRZEŻENIE

To urządzenie jest przeznaczone do przygotowywania posiłków. Nie należy go używać do innych celów, np. do ogrzewania pomieszczenia.

1. Aby wyczyścić urządzenie, nie używaj urządzeń parowych.
2. Po włożeniu żywności do piekarnika upewnij się, że drzwiczki są całkowicie zamknięte.
3. NIGDY nie próbuj gasić ognia wodą. Wyłącz obwód elektryczny urządzenia i przykryj płomienie narzutą lub kocem przeciwpożarowym.

OSTRZEŻENIE

Dzieci poniżej 8 roku życia niebędące pod stałym nadzorem, nie powinny zbliżać się do urządzenia.

1. Należy unikać dotykania elementów grzejnych.

OSTROŻNIE

Proces przygotowywania posiłków musi być zawsze nadzorowany.

1. Urządzenie może być używane przez dzieci powyżej 8 lat lub przez osoby z ograniczonymi zdolnościami fizycznymi, czuciowymi i umysłowymi lub brakiem doświadczenia i wiedzy, o ile odbywa się to pod nadzorem lub otrzymały instrukcje odnośnie używania urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Urządzenie nie jest przeznaczone do zabawy.
2. To urządzenie zostało zaprojektowane wyłącznie do użytku domowego.

3. Dzieciom nie wolno używać urządzenia do zabawy. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci poniżej 8 roku życia i bez nadzoru osoby dorosłej.

4. Dzieci poniżej 8 roku życia nie należy dopuszczać do urządzenia i jego przewodu zasilającego.

5. Przed rozpoczęciem korzystania z urządzenia należy upewnić się, że w pobliżu urządzenia nie znajdują się łatwopalne materiały, takie jak ściereczki z tworzywa sztucznego, firanki i zasłonki, papier.

6. Należy upewnić się, że kanały wentylacyjne w pomieszczeniu, w którym używane jest urządzenie, są drożne.

7. Urządzenie nie może być używane w połączeniu z zewnętrznym wyłącznikiem czasowym lub osobnym zdalnym urządzeniem sterującym.

8. Nie podgrzewaj zamkniętych puszek i szklanych sloików. Ciśnienie może doprowadzić do ich eksplozji.

9. Uchwytu piekarnika nie należy używać w charakterze suszarki do ręczników. Nie należy wieszać na nim ręczników i ściereczek.

10. Nie umieszczaj tacek piekarnika, talerzy ani folii aluminiowych bezpośrednio na dnie piekarnika. Nagromadzone ciepło może uszkodzić dno piekarnika.

11. Podczas umieszczania żywności lub jej wyjmowania z piekarnika, itp. zawsze używaj rękawic kuchennych odpornych na ciepło.

12. Nie należy używać urządzenia po zażyciu leków i/lub pod wpływem alkoholu, co może wpływać na zdolność oceny sytuacji.

13. Zachowaj ostrożność, gdy używasz alkoholu w żywności. Alkohol paruje w wysokich temperaturach i może zapalić się, powodując pożar, jeśli wejdzie w kontakt z gorącymi powierzchniami.

14. Po każdym użyciu sprawdź, czy urządzenie jest wyłączone.

15. Jeśli urządzenie ma usterkę lub ma widoczne uszkodzenia, nie należy go używać.

16. Nie dotykaj wtyczki zasilania mokrymi rękami. Nie ciągnij za kabel, aby odłączyć zasilanie, zawsze trzymaj za wtyczkę.

17. Nie używaj urządzenia, gdy jego przednie szklane drzwiczki są zdjęte lub uszkodzone.

18. Do optymalnego przygotowywania potraw używaj dołączonych akcesoriów (blachy, rusztu itp.)

19. Nie umieszczaj na uchwycie urządzenia przedmiotów, które mogą dosięgnąć dzieci.

20. Ważne jest, aby prawidłowo umieścić druciany grill i tacę na rusztach i/lub prawidłowo umieścić tacę na ruszcie. Umieść grill lub tacę między dwiema prowadnicami i upewnij się, że jest ułożona równo zanim położysz na niej jedzenie.

21. Aby uniknąć ryzyka dotknięcia elementów nagrzewnicy pieca, usuń nadmiar papieru do pieczenia, który wystaje poza blachę/ruszt/inne akcesoria do pieczenia.

22. Nigdy nie używaj papieru do pieczenia w wyższych temperaturach piekarnika niż maksymalna temperatura użytkowania wskazana na opakowaniu papieru. Nie umieszczaj papieru do pieczenia na dnie piekarnika. Aby uniknąć ryzyka dotknięcia elementów nagrzewnicy pieca, usuń nadmiar papieru do pieczenia, który wystaje z blachy/rusztu/innych akcesoriów do pieczenia.

23. Gdy drzwiczki są otwarte, nie umieszczaj na nich ciężkich przedmiotów ani nie pozwalaj dzieciom na siadanie na nich. Może to spowodować przewrócenie się piekarnika lub uszkodzenie zawiasów drzwiczek.

24. Materiały opakowaniowe są niebezpieczne dla dzieci. Materiały użyte do pakowania urządzenia przechowuj z dala od dzieci.

25. Do czyszczenia szklanych powierzchni piekarnika nie używaj szorstkich środków czyszczących lub ostrych metalowych skrobaków, ponieważ zarysowania, które mogą wystąpić na powierzchni szyby drzwiczek, mogą doprowadzić do jej pęknięcia.

26. Urządzenie powinno być przenoszone przez co najmniej dwie osoby. Nigdy nie należy przenosić go samemu.

27. Podczas użytkowania wewnętrzne i zewnętrzne powierzchnie piekarnika nagrzewają się. Kiedy otwierasz drzwiczki pickarnika, cofnij się, aby uniknąć gorących oparów wydostających się z jego wnętrza. Mogą one doprowadzić do poparzenia.

28. Nie kładź ciężkich przedmiotów, gdy drzwiczki pickarnika są otwarte, ryzyko przewrócenia.

29. Podczas czyszczenia nie należy wyciągać grzałki. Może to spowodować porażenie prądem.

30. Zasilanie piekarnika można odłączyć na czas prac remontowych i budowlanych. Po zakończeniu prac ponowne podłączenie piekarnika powinno być wykonane przez autoryzowany serwis.

31. Aby zapobiec przegrzaniu, urządzenie nie powinno być instalowane za ozdobną zasłoną.

32. Wyłącz urządzenie przed usunięciem zabezpieczeń. Po czyszczeniu zamontuj zabezpieczenia zgodnie z instrukcjami.

33. Punkt mocowania kabla powinien być chroniony.

34. Nie piecz jedzenia bezpośrednio na tacy/ruszcie. Przed włożeniem żywności do piekarnika należy ją włożyć do odpowiednich naczyń.

BEZPIECZEŃSTWO ELEKTRYCZNE

1. Podłącz urządzenie do uziemionego gniazka, zabezpieczonego bezpiecznikiem zgodnym z wartościami podanymi na karcie specyfikacji technicznych.

2. Poproś wykwalifikowanego elektryka o zamontowanie wyposażenia uziemiającego. Nasza firma nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania urządzenia bez uziemienia, zgodnie z lokalnymi przepisami.

3. Przełączniki wyłącznika automatycznego piekarnika powinny być umieszczone tak, aby użytkownik mógł ich dosięgnąć po zainstalowaniu piekarnika.

4. Przewód zasilający (przewód z wtyczką) nie powinien stykać się z gorącymi częściami urządzenia.

5. Jeśli przewód zasilający (przewód z wtyczką) jest uszkodzony, powinien on zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub wykwalifikowanego fachowca, aby zapobiec niebezpiecznej sytuacji.

6. Nie wolno myć produktu, spryskując go lub polewając wodą! Istnieje ryzyko porażenia prądem!

OSTRZEŻENIE

Aby uniknąć porażenia prądem, wyłącz obwód elektryczny urządzenia przed wymianą żarówki.

OSTRZEŻENIE

Odetnij wszystkie połączenia obwodu zasilania przed uzyskaniem dostępu do zacisków.

1. Nie używaj przeciętych lub uszkodzonych przewodów ani przedłużaczy innych niż oryginalny przewód.

2. Upewnij się, że w gniazdku, do którego włóżona jest wtyczka urządzenia, nie ma cieczy ani wilgoci.

3. Tylna powierzchnia piekarnika również nagrzewa się podczas pracy piekarnika. Połączenia elektryczne nie mogą dotykać tylnej powierzchni, w przeciwnym razie mogą zostać uszkodzone.

4. Tylna powierzchnia piekarnika również nagrzewa się podczas pracy piekarnika. Połączenia elektryczne nie mogą dotykać tylnej powierzchni, w przeciwnym razie mogą zostać uszkodzone.

5. Podczas instalacji, konserwacji, czyszczenia i naprawy, urządzenie powinno być odłączone od zasilania.

6. Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez jego producenta lub autoryzowany serwis techniczny lub inny personel posiadający odpowiednie kwalifikacje w celu uniknięcia niebezpiecznych sytuacji.

7. Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez jego producenta lub autoryzowany serwis techniczny lub inny personel posiadający odpowiednie kwalifikacje w celu uniknięcia niebezpiecznych sytuacji.

8. Nie używaj wytwornic pary do czyszczenia urządzenia, w przeciwnym razie może dojść do

porażenia prądem.

1. Do instalacji wymagany jest przełącznik omnipolarny umożliwiający odłączenie zasilania. Odłączenie od zasilania powinno być zapewnione przez zainstalowany wyłącznik lub zintegrowany bezpiecznik, zgodnie z przepisami budowlanymi.

2. Urządzenie wyposażone jest w kabel typu „Y”.

3. Połączenia stałe należy podłączyć do źródła zasilania umożliwiającego odłączenie omnipolarne. W przypadku urządzeń z kategorią nadnapięcia poniżej III, urządzenie odłączające należy podłączyć do stałego źródła zasilania zgodnie z przepisami budowlanymi.

PRZEZNACZENIE

1. Ten produkt jest przeznaczony do użytku domowego. Komercyjne korzystanie z urządzenia jest niedozwolone.
2. To urządzenie może być używane wyłącznie do gotowania. Nie należy go używać do innych celów, np. do ogrzewania pomieszczenia.
3. Urządzenia nie wolno używać do podgrzewania talerzy pod grillem, suszenia ubrań lub ręczników przez zawieszenie ich na uchwycie lub do celów grzewczych.
4. Producent nie bierze na siebie odpowiedzialności za jakiekolwiek uszkodzenia spowodowane niepoprawnym użytkowaniem lub obsługa.
5. Część piekarnikowa może być używana do rozmrażania, pieczenia, smażenia i grillowania potraw.
6. Okres użytkowania zakupionego produktu wynosi 10 lat. Jest to okres, w którym części zamienne wymagane do określonego działania tego urządzenia są zapewniane przez producenta.

ROZDZIAŁ 2. POŁĄCZENIA ELEKTRYCZNE

Piekarnik powinien zostać zamontowany i prawidłowo podłączony w miejscu użytkowania przez autoryzowane centrum serwisowe w sposób zgodny z instrukcją producenta.

Urządzenie należy zamontować w obudowie piekarnika, zapewniającej wysoki poziom wentylacji.

Połączenia elektryczne urządzenia należy dokonywać wyłącznie za pomocą gniazdek wyposażonych w system uziemienia, w sposób zgodny z zasadami. W razie braku gniazdka zgodnego z wymogami dotyczącymi systemu uziemiającego w miejscu montażu urządzenia należy skontaktować się z autoryzowanym elektrykiem. Producent w żaden sposób nie odpowiada za szkody spowodowane podłączeniem nieuziemionych gniazdek do urządzenia.

Wtyczka piekarnika musi być uziemiona; należy upewnić się, że gniazdko wtyczki jest uziemione. Wtyczka musi znajdować się w miejscu łatwo dostępnym po zakończeniu montażu.

Piekarnik został wyprodukowany jako urządzenie charakteryzujące się wartościami 220-240 V 50/60 Hz. Urządzenie jest zasilane prądem zmiennym i wymaga zastosowania bezpiecznika 16 Amp. Jeśli wartości sieci zasilającej różnią się od wskazanych, należy skonsultować się z elektrykiem lub autoryzowanym centrum serwisowym.

W razie konieczności wymiany bezpiecznika elektrycznego prosimy upewnić się, że połączenie elektryczne zostało nawiązane w następujący sposób:

• Brązowy przewód fazy (do zacisku pod napięciem)
• Niebieski przewód do zacisku neutralnego
• Żółto-zielony przewód do zacisku uziemienia

Przełączniki odłączające zasilanie piekarnika muszą znajdować się w miejscu dostępnym dla użytkownika w miejscu użytkowania piekarnika.

Przewód zasilający (wtyczka w przewodzie) nie może stykać się z gorącymi częściami urządzenia.

Aby uniknąć niebezpiecznej sytuacji, jeśli przewód zasilający (wtyczka

w przewodzie) jest uszkodzony, przewód musi zostać wymieniony przez autoryzowany serwis lub personel o podobnych kompetencjach.

USUWANIE ZUŻYTYCH URZĄDZEŃ

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują).

Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym. Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem. Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

Rys. A

Rys. B

ROZDZIAŁ 3. OPIS URZĄDZENIA

1. Panel sterowania
2. Standardowa blacha
3. Grill z drutu
4. Drzwiczki piekarnika
5. Uchwyt
6. Oświetlenie
7. Blacha głęboka *
8. Rożen do opiekania kurczaka *
9. Ruszt na blasze

ROZDZIAŁ 4.AKCESORIA (OPCJONALNE)

	Taca głęboka *Przeznaczona do wypieków, pieczenia dużych porcji i produktów płynnych. Może służyć też jako zbiornik na olej podczas pieczenia bezpośrednio na grillu, do pieczenia ciast, mrożonek i potraw mięsnych.
	Taca / Taca szkło *Przeznaczona na wypicki (ciastka, biszkopt itp.) oraz mrożonki.
	Okrągła taca *Przeznaczona na wypicki oraz mrożonki.
	GrillPrzeznaczony do pieczenia na ruszcie lub umieszczania wyrobów do pieczenia, opiekania i mrożonek na odpowiednią kratkę.
	Szyna teleskopowa *Tace i kratki można z łatwością wyjmować i wkładać dzięki szynom teleskopowym.
	Grill na tacce *Do potraw, które mogą przywierać do powierzchni tacy grilla podczas przyrządzania, takich jak np. steki. Dzięki temu potrawy nie wchodzą w kontakt z tacą i nie przywierają.
	Uchwyt tacy *Służy do trzymania gorących tac.

ROZDZIAŁ 5. DANE TECHNICZNE

Dane techniczne Piekarnik do zabudowy 45 cm
Moc żarówki 15-25 W
Termostat 40-240 / Maks. °C
Nagrzewnica dolna 1000 W
Nagrzewnica górna 800 W
Turbo nagrzewnica 1800 W
Nagrzewnica grilla 1500 W
Napięcie zasilające 220-240 V 50/60 Hz.

Dane techniczne mogą podlegać zmianom bez uprzedniego powiadomienia. Zmiany mają na celu udoskonalenie jakości produktu.

Wartości podane na urządzeniu lub w dołączonych do niego dokumentach stanowią odczyty laboratoryjne, które są zgodne z odpowiednimi normami.

Wartości te mogą być różne w zależności od warunków użytkowania i otoczenia.

Rysunki zawarte w niniejszym podręczniku mają charakterp oglądowy i mogą nie do końca pokrywać się z danymi Twojego produktu.

ROZDZIAŁ 6. MONTAŻ URZĄDZENIA

Upewnić się, że instalacja elektryczna jest odpowiednia dla konkretnego zastosowania urządzenia w praktyce. Jeśli tak nie jest, należy wezwać elektryka i hydraulika w celu dokonania koniecznych regulacji. Producent nie ponosi odpowiedzialności za szkody powstałe w związku z czynnościami wykonywanymi przez osoby do tego nieupoważnione, które spowodują utratę gwarancji.

OSTRZEŻENIE

Obowiązkiem klienta jest przygotowanie miejsca do umieszczenia produktu oraz miejsca podłączenia do sieci elektrycznej.

OSTRZEŻENIE

Podczas montażu produktu należy przestrzegać zasad dotyczących lokalnych norm elektrycznych.

OSTRZEŻENIE

Przed rozpoczęciem montażu należy sprawdzić je pod kątem wszelkich uszkodzeń. Uszkodzonego produktu nie należy montować. Uszkodzone produkty stanowią zagrożenie dla bezpieczeństwa.

WAŻNE OSTRZEŻENIA DOTYCZĄCE MONTAŻU

Podczas pracy piekarnika wentylator chłodzący powinien odprowadzać nadmiar pary i zapobiegać przegrzaniu zewnętrznych powierzchni urządzenia. Jest to warunek konieczny dla zapewnienia lepszego działania piekarnika i lepszych efektów pieczenia. Wentylator chłodzący powinien działać dalej po zakończeniu pieczenia. Wentylator zostanie automatycznie wyłączony po ukończeniu procesu chłodzenia. W miejscu pracy urządzenia, za obudową, należy pozostawić pewien odstęp, zapewniający wydajną i bezawaryjną pracę urządzenia. Odstęp ten jest konieczny dla prawidłowej pracy systemu wentylacji urządzenia.

PRAWIDŁOWE MIEJSCE DO MONTAŻU

Produkt jest przeznaczony do montażu dostępnych na rynku rodzajów zabudowy meblowej.

Należy zachować bezpieczny dystans między produktem a ścianami lub meblami kuchennymi. Prawidłowe odległości można znaleźć na rysunku przedstawionym na kolejnej stronie. (wartości w mm).

- Zastosowane powierzchnie, laminaty syntetyczne i spoiwa muszą być odporne na wysokie temperatury. (co najmniej 100 °C)

- Szafki kuchenne muszą być wypoziomowane zgodnie z położeniem produktu i zabezpieczone.

- Jeśli pod piekarnikiem znajduje się szuflada, między piekarnikiem a szufladą należy umieścić półkę.

OSTRZEŻENIE

Produktu nie należy montować w pobliżu lodówek lub chłodziarek. Ciepło wytwarzane przez produkt zwiększa zużycie energii urządzeń chłodzących.

OSTRZEŻENIE

Drzwiczek i/ani uchwytu nie należy używać do podnoszenia lub przesuwania produktu.

INSTALACJA I MONTAŻ PIEKARNIKA DO ZABUDOWY 45 CM

Miejsce użytkowania produktu musi zostać ustalone przed rozpoczęciem jego montażu.

Produktu nie należy montować w miejscach podlegających działaniu silnego strumienia powietrza.

Produkt powinien być przenoszony przez co najmniej dwie osoby. Nie należy przesuwać produktu, aby nie uszkodzić podłogi.

Należy usunąć wszystkie materiały transportowe znajdujące się wewnątrz i na zewnątrz produktu. Należy wyjąć wszystkie materiały i dokumenty znajdujące się w produkcie.

MONTAŻ PODBLATOWY

Szafka przeznaczona na piekarnik musi mieć wymiary podane na rysunku 2. W tylnej części szafki przeznaczonej na piekarnik należy pozostawić wskazany na rysunku odstęp, zapewniający potrzebny poziom wentylacji.

Odstęp do pozostawienia między dolną i górną częścią szafki przeznaczonej na piekarnik po zakończeniu montażu oznaczono na rysunku 5 literą „A”.

Odstęp ten jest wymagany dla zapewnienia wentylacji i nie należy go zasłaniać.

MONTAŻ W PODNIESIONEJ SZAFCE PRZEZNACZONEJ NA PIEKARNIK

Szafka przeznaczona na piekarnik musi mieć wymiary podane na rysunku 4.

W górnym i dolnym odcinku tylnej części szafki przeznaczonej na piekarnik należy pozostawić wskazany na rysunku odstęp o wymiarach podanych na rysunku, zapewniający potrzebny poziom wentylacji.

WYMAGANIA DOTYCZĄCE MONTAŻU

Wymiary produktu podano na rysunku 3.

Wykorzystywane powierzchnie meblowe przeznaczone do montażu i materiały montażowe muszą cechować się odpornością na temperaturę co najmniej 100 °C.

Szafka montażowa musi być zabezpieczona, a jej dno musi być równe, aby produkt się nie obracał.

Dno szafki musi cechować się nośnością, zapewniającą wytrzymałość obciążen o wartości co najmniej 60 kg.

UMIEJSCAWIANIE I ZABEZPIECZANIE PIEKARNIKA

Piekarnik należy umieścić w szafce. Ta czynność powinna być przeprowadzona przez co najmniej dwie osoby. Upewnić się, że rama piekarnika i przednia krawęźd mebli są do siebireó wnomiernie dopasowane. Przewód zasilający nie może znajdować się pod piekarnikiem, nie może być ściśnięty między piekarnikiem a meblami ani nie może być zagięty.

Przymocować piekarnik do mebli za pomocą śrub dostarczonych wraz z produktem. Śurby należy przymocować tak jak przedstawiono to na rysunku 5, przez przeciąganie ich przez plastikowe elementy dołączone do ramy produktu.

Nie należy nadmiernie dokręcać śrub. Może to spowodować zużycie gniazd śrub.

Po zakończenium ontażu należy sprawdzić, czy piekarnik się nie rusza. W razie zamontowania piekarnika w sposób niezgodny z instrukcją istnieje ryzyko obrócenia się piekarnika w trakcie działania.

POŁĄCZENIA ELEKTRYCZNE

Miejsce montażu produktu musi zapewniać odpowiedni dostęp do instalacji elektrycznej.

Napięcie sieciowe musi odpowiadać wartościopmo danym na tabliczce znamionowej produktu.

Podłączenia produktu do sieci elektrycznej należy dokonać w sposób zgodny z lokalnymi i krajowymi wymogami dotyczącymi instalacji elektrycznych.

Przed rozpoczęciem procedury montażu należy odłączyć zasilanie sieciowe. Nie podłącać produktu do sieci elektrycznej, zanim montaż nie zostanie ukończony.

MONTAŻ

OSTRZEŻENIE

Przedstawiony wyżej panel steorwania ma jedynie charakter poglądowy. Panel sterowania w Twoim urządzeniu może nieznacznie się różnić.

Przycisk termostatu

Pomaga w ustawianiu temperatury pieczenia żywności w piekarniku. Można ustawić żądaną temperaturę przez obrócenie przycisku po umieszczeniu żywności w piekarniku. Należy sprawdzić tabelę pieczenia, zawierającą temperatury pieczenia różnych potraw.

Przycisk minutnika mechanicznego \*

Pomaga w ustawianiu czasu pieczenia żywności w piekarniku. Minutnik powoduje wyłączenie zasilania nagrzewnic po zakończeniu ustawionego czasu i ostrzega użytkownika alarmem dźwiękowym. Czas gotowania można sprawdzić w tabeli pieczenia.

KORZYSTANIE Z WYSUWANEGO PRZYCISKU (PUSH PUSH)

W przypadku modeli z wysuwanympr zyciskiem zmiany ustawień można dokonać wyłącznie wówczas, gdy przycisk jest wysunięty.

Należy upewnić się, że przycisk jest wysunięty przez naciśnięcie przycisku w sposób przedstawiony na rysunku, po lewej stronie.

Wymagane regulacje można przeprowadzić przez obrócenie w prawo lub w lewo, gdy przycisk jest wystarczająco wysunięty.

	Wskaźnik stanu piekarnikaŚwieci: Gotowanie lub gotowy do gotowania.Zgaszony: Nie gotuje.
	Wskaźnik stanu minutnikaŚwieci: Alarm minutnika aktywny.Miga: Tryb regulacji minutnika, regulacja możliwa dzięki przyciskom + i – lub zakończenie aktualnego alarmuZgaszony: Alarm minutnika nieaktywny.
	Wskaźnik blokady dziecięcejŚwieci: Blokada jest aktywna.Zgaszony: Blokada jest nieaktywna.
	Wskaźnik stanu automatycznego gotowaniaŚwieci: Pełne lub półautomatyczne gotowanie aktywne.Miga: Zakończono automatyczne gotowanie lub zasilanie zostało wyłączone.Zgaszony: Automatyczne gotowanie nieaktywne.

Jest to elektroniczny moduł czasowy umożliwiający przygotowanie jedzenia uprzednio umieszczonego w piekarniku w dowolnym momencie. Jedyną rzeczą, którą musisz zrobić, to zaprogramować czas gotowania, a także godzinę, o której chcesz, aby jedzenie było gotowe. Jest również możliwe zastosowanie timera niezależnie od piekarnika. W przypadku, gdy zegar spieszy lub opóźnia, nie jest to usterka. Zegar pickarnika może spieszyć lub opóźniać w zależności od częstotliwości sieci zasilającej, ponieważ zasilany jest bezpośrednio z sieci elektrycznej. Nie jest to oznaką niesprawności urządzenia.

WŁĄCZENIE ZASILANIA

Po włączeniu do zasilania, pickarnik jest wyłączony, a symbole A oraz cyfry godzin migają. Wskazana godzina jest nieprawidłowa i musi zostać ustawiony aktualny czas. Naciśnij przycisk regulacji „ikona zegara” aby włączyć piekarnik i ustaw godzinę, jak opisano poniżej:

PRZYCISK REGULACJI GODZINY

Regulacja jest możliwa tylko wtedy, gdy piekarnik nie jest użytkowany (nie został włączony żaden program gotowania). Naciśnij jednocześnie przycisk + i – przez 3 sekundy, aby wejść w tryb regulacji, a następnie pojawi się migający symbol kropki między cyframi godziny oraz minut. Użyj + lub – aby ustawić bieżący czas. Maksymalnie można ustawić czas na 23 godziny i 59 minut. Tryb regulacji zostanie opuszczony w przeciągu 6 sekund po ostatnim naciśnięciu przycisku lub natychmiast po naciśnięciu przycisku regulacji „ikony zegara”.

UWAGA

Ustawianie godziny włącza się również w pierwszych 7 sek. po włączeniu zasilania.

USTAWIANIE MINUTNIKA

Dzięki tej funkcji można ustawić czas gotowania w minutach. Po upływie ustawionego czasu, słychać będzie sygnał dźwiękowy.

Naciśnij jednokrotnie przycisk regulacji „ikona zegara”, aby wejść w tryb regulacji minutnika, na wyświetlaczu pojawi się migający symbol „klepsydry”. Użyj przycisku + lub – aby ustawić pożądany czas. Maksymalna ustawiana długość to 10 godzin. Tryb regulacji zostanie opuszczony w przeciągu 6 sekund po ostatnim naciśnięciu przycisku lub natychmiast po naciśnięciu przycisku regulacji „ikony zegara”.

WYŁĄCZANIE SYGNAŁU DŹWIĘKOWEGO

Po upływie ustalonego czasu minutnika, słychać będzie sygnał dźwiękowy, a na wyświetlaczu zacznie migać symbol „klepsydry”. Naciśniecie dowolnego przycisku spowoduje wyłączenie dźwięku oraz zgasi symbol „klepsydry”. Jeśli żaden przycisk nie zostanie naciśnięty, alarm zostanie automatycznie wyłączony po 5 minutach, ale symbol klepsydry nadal będzie migać.

PÓŁAUTOMATYCZNE GOTOWANIE

Ten program jest przeznaczony do natychmiastowego rozpoczęcia gotowania przez określony czas. Gdy została wybrana ta funkcja oraz została ustawiona temperatura za pomocą pokręteł, postępuj zgodnie z poniższymi instrukcjami, aby włączyć funkcję półautomatycznego gotowania:

1. Naciśnij dwukrotnie przycisk regulacji „ikona zegara”, na wyświetlaczu migać będzie symbol „A” oraz pojawi się długość gotowania „dur”, jeden po drugim.
2. Za pomocą przycisków + i – ustaw pożądany czas gotowania.
3. Po 6 sekundach od ostatniego naciśnięcia lub po dwukrotnym naciśnięciu przycisku regulacji „ikona zegara”, regulacja „A” zostanie wyłączona. Zaświeci się „ikona zegara” a wyświetlacz pokaże aktualną godzinę.

W PEŁNI AUTOMATYCZNE GOTOWANIE

Ten program służy do opóźnienia rozpoczęcia gotowania, tak aby potrawa była gotowa o określonej godzinie. Innymi słowy, piekarnik rozpocznie pracę nie od razu, ale automatycznie obliczy czas rozpoczęcia gotowania.

1. Wykonaj kroki 1 oraz 2 półautomatycznego gotowania jak opisano powyżej.
2. Naciśnij ponownie przycisk regulacji „ikona zegara”, symbol A zacznie migać na wyświetlaczu, oraz długość gotowania „dur” również się pojawi na wyświetlaczu, jeden po drugim.
3. Za pomocą przycisków + i – ustaw pożądaną długość gotowania. Symbol A zniknie, ale drugi symbol będzie nadal migać na ekranie. Symbol „parującego garnka” oznacza, iż automatyczne gotowanie zostało zaprogramowane, ale jeszcze się nie rozpoczęło.
4. Po 6 sekundach od ostatniego naciśnięcia przycisku lub po naciśnięciu jakiegokolwiek przycisku programowanie zostanie zakończone, a wyświetlacz pokaże bieżący czas.

ZAKOŃCZENIE AUTOMATYCZNEGO GOTOWANIA

Po każdorazowej przerwie w dostawie zasilania, ze względów bezpieczeństwa piekarnik będzie wyłączony po przywróceniu zasilania. Po włączeniu zasilania, cyfry godziny oraz symbol A będą migać i konieczne będzie ponowne ustawienie godziny. (Patrz Włączenie zasilania)

UWAGA

Migający symbol A oznacza, że piekarnik jest wyłączony i trzeba przejść do trybu ręcznego.

BLOKADA KLAWISZY

Ta funkcja na zapobiec nieuprawnionemu modyfikowaniu zaprogramowanych ustawień. Funkcja ta włączy się w przeciągu 30 sekund po ostatnim naciśnięciu przycisku, pojawi się symbol „kłódki”. Aby wyłączyć ta funkcję, naciśnij przycisk „ikony zegara” na 3 sekundy, a symbol „kłódki zniknie”.

PROGRAMOWALNE OPCJE

Sygnal alarmu:

Naciśnięcie i przytrzymanie przycisku – przez 3 sekundy spowoduje włączenie się ustawień aktualnego sygnału alarmu. Poprzez naciśnięcie przycisków + lub – można przewijać 3 dostępne tony alarmu. Ostatni usłyszany ton alarmu zostanie automatycznie wybrany. Po 6 sekundach od ostatniego naciśnięcia przycisku lub naciśnięcia „ikony zegara” ustawienie sygnału alarmu zostanie zakończone.

Ustawienie jasności:

Naciśnięcie i przytrzymanie przycisku + przez 3 sekundy spowoduje włączenie się ustawień aktualnego ustawienia jasności. Poprzez naciśnięcie przycisków + lub – można przewijać 8 dostępnych ustawień jasności. Ostatnie ustawienie jasności zostanie automatycznie wybrane. Po 6 sekundach od ostatniego przyciśnięcia lub po naciśnięciu „ikony zegara” ustawienie zostanie zakończone.

UWAGA

Ustawienie domyślne jest najwyższe.

UWAGA

Opcje programowalne są trwałe i będą zachowane po każdej awarii zasilania.

ROZDZIAŁ 8. OBSŁUGA PIEKARNIKA

PIERWSZE UŻYCIE PIEKARNIKA

Oto lista czynności, jakniea leży wykonać przy piewrszym użyciu piekarnika po przeprowadzeniu podłączeń zgodnie z instrukcją:

1. Usunąć etykiety lub akcesoria znajdujące się wewnątrz piekarnika. Zdjąć folię ochronną z przedniej części urządzenia (jeśli jest obecna).
2. Usunąć pozostałości pyłu i opakowania, wycierając wewnętrzne powierzchnie piekarnika wilgotną szmatką. Wętrze piekarnika musi być puste. Podłączyć przewód urządzenia do gniazdka elektrycznego.
3. Ustawić przycisk termostatu na najwyższą temperaturę maks. 240°C i uruchomić piekarnik na 30 minut przy zamkniętych drzwiczkach. W tym czasie może pojawić się delikatny dym i nieprzyjemny zapach. Jest to normalne zjawisko.
4. Po ostygnięciu wytrzeć wnętrze piekarnika lekko ciepłą wodą z dodatkiem detergentu, a następnie osuszyć czystą szmatką. Wówczas piekarnik jest gotowy do użytku.

NORMALNA OBSŁUGA PIEKARNIKA

1. Dostosować przycisk termostatu oraz początkową temperaturę pieczenia potrawy.
2. W przypadku modeli z minutnikiem mechanicznym dowolny czas pieczenia można ustawić za pomocą przycisku. Po zakończeniu ustawionego czasu minutnik spowoduje zatrzymanie dopływu zasilania, a urządzenie będzie wydawało dźwięk informujący o zakończeniu pracy.
3. W modelach z minutnikiem cyfrowym minutnik powoduje wyłączenie nagrzewnic i uruchomienie sygnału dźwiękowego po zakończeniu czasu pieczenia zgodnie z wprowadzonymi informacjami.
4. System chłodzenia urządzenia będzie kontynuować pracę po ukończeniu pieczenia. W czasie tego procesu potrzebnego do ochłodzenia urządzenia nie należy odłącać zasilania. System zostanie wyłączony po ukończeniu procesu chłodzenia.

ROZDZIAŁ 9. KORZYSTANIE Z GRILLA

1. Należy zadbać o to, by żywność ułożona na ruszcie nie dotykała grzałki, zwłaszcza, jeśli jest umieszczona na górnej prowadnicy.
2. W funkcji grilla piekarnik rozgrzewa się przez około 5 min. W razie potrzeby żywność ułożoną na ruszcie można odwrócić na drugą stronę.
3. Grillowana żywność powinna znajdować się na środku rusztu, aby zapewnić jak najlepszy przepływ powietrza.

Aby włączyć grill:

• Naciśnij przycisk funkcyjny nad symbolem grilla.
• Następnie ustaw go na żadaną temperaturę grilla.

Aby wyłączyć grill:

- Ustaw przycisk funkcyjny w pozycji OFF.

OSTRZEŻENIE

Trzymaj drzwiczki piekarnika zamknięte podczas grillowania.

ROZDZIAŁ 10. PIECZENIE KURCZAKA \*

Umieść rożen na ramie. Wsuń ramę rożna do piekarnika na żądanym poziomie. Umieść pojemnik na dnie w celu zbierania kapiącego tłuszczu. Dodaj trochę wody do tacy ociekowej, aby ułatwić czyszczenie. Nie zapomnij o usunięciu plastikowej części z rożna. Po grillowaniu przykręć plastikową rączkę do rożna i wyjmij jedzenie z piekarnika.

ROZDZIAŁ 11. TYPY PROGRAMÓW

Przycisk programów:

Pomaga w ustawieniu nagrzewnic używanych do pieczenia potraw umieszczonych w piekarniku. Poniżej podano rodzaje programów nagrzewnic dla tego przycisku oraz ich funkcje. Nie każdy model musi być wyposażony we wszystkie rodzaje nagrzewnic, a także rodzaje programów nagrzewnic.
Poniżej podano rodzaje programów nagrzewnic urządzenia oraz istotne informacje na ich temat, aby umożliwiać pieczenie różnych rodzajów żywności, odpowiadających Twoim preferencjom.

	Grzałka górna i dolna	Program, który można wykorzystać do pieczenia takich potraw jak ciasta, pizza, biszkopty i ciasteczka.
	Grzałka dolna i wentylator	Służy głównie takich potraw jak ciasta owocowe.
	Grill i ruszt —
	Grzałka górna i wentylator	—
	Grzałka dolna	Należy wybrać ten program pod koniec czasu pieczenia, aby opiec dolną część pieczonej potrawy.
	Grzałka górna	Służy do podgrzewania i opiekania bardzo małych porcji pożywienia.
	Wentylator —
	Turbo nagrzewnica i wentylator	Odpowiednie do pieczenia i opiekania. Ustawienie temperatury musi być niższe od programu „Grzałka dolna i górna”, ponieważ ciepło jest przekazywane bezpośrednio przez strumień powietrza.
	Grzałka dolna i górna oraz wentylator	Program odpowiedni do gotowania takich potraw jak ciasta, sucharki czy lazania. Odpowiednie także do pieczenia potraw mięsnych.
	Grill i wentylator	Odpowiednie także do pieczenia potraw mięsnych. Nie należy zapomnieć o umieszczeniu podczas grillowania tacy do pieczenia z niewielką ilością wody na dolnym stojaku wewnątrz piekarnika.
	Grill	Funkcji grilla używa się do grillowania potraw mięsnych, takich jak steki, kiełbaski i ryby. Podczas grillowania na dolnym stojaku należy umieścić tację z wodą.
	Czyszczenie parowe —

ROZDZIAŁ 12. ZALECENIA DOTYCZĄCE PIECZENIA

W poniższej tabeli można znaleźć informacje dotyczące rodzajów przetestowanych przez nas potraw oraz odpowiadające im wartości pieczenia uzyskane w naszych laboratoriach. Czas pieczenia może być różny w zależności od napięcia sieciowego, jakości pieczonego jedzenia oraz ilości i temperatury. Dania pieczone z wykorzystaniem tych wartości mogą nie odpowiadać Twoim preferencjom. W celu uzyskania smaku i stopnia wypieczenia odpowiadającego Twoim preferencjom, możesz ustawiać różne wartości metodą prób i błędów.

OSTRZEŻENIE

Przed umieszczeniem potrawy piekarnik musi być rozgrzewany przez 7-10 minut.

ROZDZIAŁ 13. TABELA PIECZENIA

Potrawa Pieczenie funkcja		Temperatura (°C)	Kratka do pieczenia	Pieczenie czas (min.)
Ciasto	Statyczne / Statyczne+wentylator	170-180 2-3	35-45
Małe ciasta	Statyczne / Turbo+wentylator	170-180 2 25	-30
Placek	Statyczne / Statyczne+wentylator	180-200 2 35	-45
Wyroby cukiernicze	Statyczne 180-190	2 20-25
Ciastka Statyczne 170-180 2 20-25
Szarlotka	Statyczne / Turbo+wentylator	180-190 1 50-70
Ciasto biszkoptowe	Statyczne 200/150	* 2 20-25
Pizza Statyczne+wentylator 180-200 3 20-30
Lazania Statyczne 180-200 2-3 25-40
Beza Statyczne 100 2		50
Kurczak grillowany **	Grill+wentylator	200-220 3 25-35
Ryba grillowana **	Grill+wentylator	200-220 3 25-35
Stek cielęcy **	Grill+wentylator	Max	4	15-20
Klops grillowany **	Grill+wentylator	Max 4 20-25

* Bez rozgrzewania. Zaleca się ustawienie temperatury 200°C w ciągu pierwszych trzydziestu minut pieczenia i 150°C w ciągu kolejnych trzydziestu minut.
** Potrawę należy obrócić po upływie trzydziestu minut pieczenia.

ROZDZIAŁ 14. KONSERWACJA I CZYSZCZENIE

1. Wyjąć wtyczkę zasilającą z gniazdka elektrycznego.
2. Części wewnętrznych, panelu, blach oraz innych części produktu nie należy czyścić ostrymi narzędziami, takimi jak szczotka druciana, myjka druciana czy nóż. Nie należy stosować środków ściernych, rysujących powierzchnię ani detergentów.
3. Po wyczyszczeniu części wewnętrznych produktu przemyć je za pomocą ściereczki nasączonej środkiem do mycia, a następnie dokładnie osuszyć miękką ściereczką.
4. Szklane powierzchnie należy czyścić specjalnym materiałem przeznaczonym do pielęgnacji szkła.
5. Nie czyść produktu myjkami parowymi.
6. Do czyszczenia produktu nigdy nie należy używać łatwopalnych środków, takich jak kwas, rozpuszczalnik czy benzyna.
7. Żadnych części produktu nie należy myć w zmywarce.
8. Do czyszczenia zabrudzeń i plam można użyć stearynianu potasu (lagodne mydło).

ROZDZIAŁ 15. CZYSZCZENIE PAROWE

Umożliwia czyszczenie zabrudzeń przez rozpuszczenie ich za pomocą pary generowanej przez piekarnik.

1. Wyjąć z piekarnika wszystkie akcesoria.
2. Włać pół litra wody na tace i umieścić tace w dolnej części bojlera.

3. Ustawić przełącznik w trybie czyszczenia parowego.

4. Ustawić termostat na 70 °C stopni i uruchomić piekarnik na 30 minut.

5. Po uruchomienia piekarnika na 30 minut otworzyć drzwiczki piekarnika i przetrzeć wewnętrzne powierzchnie wilgotną szmatką.

6. Do zabrudzeń trudniejszych do usunięcia można użyć płynu do mycia naczyń, ciepłej wody i miękkiej szmatki, a następnie wysuszyć oczyszczony obszar suchą szmatką.

Otworzyć drzwiczki całkowicie, pociągając je do siebie. Następnie odblokować drzwiczki, pociągając za zamek w zawiasie w górę za pomocą śrubokręta, tak jak pokazano to na rysunku 8.1.

Ustawić zamek w zawiasie pod najszerszym kątem zgodnie z rysunek 8.2. Ustawić oba zawiasy mocujące drzwiczki do piekarnika w tej samej pozycji.

Następnie zamknąć otwarte drzwiczki piekarnika w taki sposób, aby znajdowały się one w pozycji, w której stykają się z zamkiem w zawiasie tak jak przedstawiono to na rysunek 9.1.

Dla ułatwienia wyjęcia drzwiczek pickarnika, kiedy drzwiczki zbliżają się do pozycji zamkniętej, przytrzymać pokrywę oburącz, tak jak przedstawiono to na rysunek 9.2 i pociągnąć w górę.

Wykonać wcześniejsze czynności w odwrotnej kolejności, otwierając jednocześnie drzwiczki w celu ponownego zamontowania drzwiczek pickarnika.

ROZDZIAŁ 17. CZYSZCZENIE SZKLANYCH POWIERZCHNI PIEKARNIKA

Unieś szklaną powierzchnię, naciskając plastikowe zatrzaski po lewej i prawej stronie, tak jak przedstawiono to na rysunku 10, i pociągając profil do siebie, tak jak pokazano to na rysunku 11. Szklana powierzchnia zostanie zwolniona po wyjęciu profilu tak jak przedstawiono to na rysunku 12. Wyjąć zwolniona szklaną powierzchnię, przyciągając ją ostrożnie do siebie. Zewnętrzną powierzchnię szklaną mocuje się do profilu drzwiczek piekarnika. Po zwolnieniu powierzchni szklanych można przeprowadzić czyszczenie szkła. Po ukończeniu czyszczenia i konserwacji powierzchnie szklane można zamontować z powrotem, wykonując te same czynności w odwrotnej kolejności. Należy upewnić się, że profil jest prawidłowo zamocowany na miejscu.

Rys. 10 Rys. 11 Rys. 12

ROZDZIAŁ 18. ŚCIANKI KATALITYCZNE \*

Ścianki katalityczne znajdują się po lewej i prawej stronie wnęki pod prowadnicami. Ścianki katalityczne eliminują nieprzyjemny zapach i umożliwiają uzyskanie najlepszej wydajność kuchenki. Ściany katalityczne pochłaniają również resztki oleju i czyszczą piekarnika podczas pracy.

WYJMOWANIE ŚCIANEK KATALITYCZNYCH

Aby wyjąć ścianki katalityczne, trzeba wyciągnąć prowadnice. Po wyciągnięciu prowadnic ścianki katalityczne zostaną automatycznie zwolnione. Ścianki katalityczne należy wymienić po 2-3 latach.

ROZDZIAŁ 19. POZYCJE RUSZTU

Ważne jest, aby prawidłowo umieścić kratkę do pieczenia w pickarniku. Nie pozwól, aby półka druciana dotykała tylnej ściany piekarnika. Pozycje rusztu są pokazane na następnym rysunku. Możesz umieścić głęboką blachę lub standardową na dolnym i górnym ruszcie.

WKŁADANIE I USUWANIE DRUCIANYCH RUSZTÓW

Aby wyjąć druciane ruszty, naciśnij klipsy pokazane strzałkami na rysunku, najpierw usuń dolną, a następnie górną stronę z miejsca zamontowania. Aby zamontować druciane ruszty powtórz procedurę w odwrotnej kolejności.

ROZDZIAŁ 20. WYMIANA OŚWIETLENIA WEWNĄTRZ PIEKARNIKA

OSTRZEŻENIE

Aby uniknąć ryzyka porażenia prądem, przed wymianą żarówki sprawdź, czy obwód urządzenia został otwarty. Otwarty obwód oznacza, że zasilanie jest wyłączone.

• Najpierw należy odłączyćz asilanie urządzenia upewnić się, że urządzenie jest chłodne.
• Następnie należy zdjąć osłonę żarówki, obracając ją tak, jak to pokazano na ilustracji. W razie trudności do obracania można użyć rękawic z tworzywa sztucznego.
• Następnie należy wyjąć żarówkę, obracając ją, a następnie włożyć nową żarówkę o takich samych parametrach.
• Ponownie zamontować zabezpieczenie szklanych powierzchni, podłączyć przewód urządzenia do gniazdka elektrycznego i zakończyć procedurę wymiany. Wówczas można pickarnik jest gotowy do użytku.

Żarówka typu G9 Żarówka typu E14

Przed skontaktowaniem się z serwisem technicznym możesz rozwiązać problemy, na które możesz się natknąć, sprawdzając poniższe punkty.

PUNKTY DO SPRAWDZENIA

W przypadku wystąpienia problemu z piekarnikiem, najpierw sprawdź tabelę poniżej i wypróbuj przedstawione sugestie.

Problem Możliwa przyczyna Co robić
Piekarnik nie działa Brak zasilania. Sprawdź zasilanie.
Podczas gotowania pickarnik przestaje pracować.	Wtyczka wypada z gniazdka.	Włóż wtyczkę do gniazdka elektrycznego.
Wyłącza się podczas gotowania.	Zbyt długa ciągła praca. Odkręć zawór gazu do końca.
	Wentylator chłodzący nie działa.	Dopasuj prawidłowo pokrywę.
	Pickarnik nie jest zamontowany w miejscu o dobrej wentylacji.	Oczyść ją szmatką.
	Więcej niż jedna wtyczka w gniazdku.	Używaj tylko jednej wtyczki w każdym gniazdku.
Zewnętrzna powierzchnia piekarnika bardzo się nagrzewa podczas pracy.	Piekarnik nie jest zamontowany w miejscu o dobrej wentylacji.	Upewnij się, że zachowane są odstępy określone w instrukcji obsługi.
Problem Możliwa	przyczyna Co robić
Drzwiczki piekarnika nie otwierają się prawidłowo.	Pozostałości jedzenia utknęły między drzwiczkami a wnętrzem piekarnika.	Wyczyść dobrze piekarnik i spróbuj ponownie otworzyć drzwi.
Światło wewnętrzne jest słabe lub nie działa.	Ciało obce zakrywa lampę podczas gotowania.	Oczyść wewnętrzną powierzchnię piekarnika i sprawdź ponownie.
	Żarówka może być spalona.	Wymień na żarówkę o tych samych parametrach.
Porażenie prądem przy dotykaniu piekarnika.	Brak odpowiedniego uziemienia.	Upewnij się, że zasilanie jest właściwie uziemione.
	Używa się nieuziemionego gniazdka.
Kapanie wody.	Woda lub para mogą wytwarzać się w pewnych warunkach w zależności od gotowanej żywności. Nie jest to jednak oznaką uszkodzenia urządzenia.	Pozostaw pickarnik do ostygnięcia, a następnie wytrzyj do sucha ściereczką.
Para wydostaje ze szczeliny drzwiczek piekarnika.
Woda pozostaje w piekarniku.
Pickarnik się nie rozgrzewa	Otwarte drzwiczki piekarnika	Zamknij drzwiczki i uruchom ponownie.
	Nieprawidłowo ustawione kontrolki pickarnika.	Przeczytaj rozdział dotyczący działania piekarnika i zresetuj piekarnik.
	Zadziałał bezpiecznik lub wyłącznik automatyczny wyłączony.	Wymień bezpiecznik lub włącz automatyczny wyłącznik. Jeśli to się często powtarza, skontaktuj się z elektrykiem.
Podczas pracy wydobywa się dym.	Podczas korzystania z piekarnika po raz pierwszy	Z grzałek wydobywa się dym. Nie jest to oznaką niesprawności urządzenia. Po 2-3 cyklach nie będzie już dymu.
	Resztki żywności znajdują się na grzałce.	Pozostaw piekarnik do ostygnięcia i wyczyść resztki jedzenia z dna piekarnika i z powierzchni górnej grzałki.
Podczas pracy piekarnika wydobywa się zapach spalenizny lub plastiku.	Plastikowe lub inne nieodporne na ciepło akcesoria są używane wewnątrz piekarnika.	W wysokich temperaturach stosuj odpowiednie akcesoria do szklanych naczyń.
Piekarnik nie gotuje dobrze.	Drzwi piekarnika są często otwierane podczas gotowania.	Nie otwieraj często drzwi piekarnika, jeśli żywność, którą gotujesz, nie wymaga obracania. W przypadku częstego otwierania drzwi temperatura wewnętrzna spada, w związku z czym wpłynie to na wynik gotowania.

ROZDZIAŁ 22. ZASADY PRZENOSZENIA

1. Nie używaj drzwiczek i/lub uchwytu do przenoszenia lub przesuwania urządzenia.
2. Przenoś i transportuj w oryginalnym opakowaniu.
3. Zwróć maksymalną uwagę na urządzenie podczas ładowania/rozładowywania i przenoszenia.
4. Upewnij się, że opakowanie jest bezpiecznie zamknięte podczas przenoszenia i transportu.
5. Chron urządzenie przed czynnikami zewnętrznymi (takimi jak wilgoć, woda, itp.), które mogą uszkodzić opakowanie.
6. Należy zachować ostrożność, aby nie uszkodzić lub nie zdeformować urządzenia poprzez jego uderzenie, upuszczenie, itp. podczas przenoszenia i transportu.

ROZDZIAŁ 23. ZALECENIA DOTYCZĄCE OSZCZĘDZANIA ENERGII

Poniższe informacje pomogą w ekologicznym i ekonomicznym wykorzystaniu produktu.

1. Użyj pojemników emaliowanych i ciemnych, które lepiej przewodzą ciepłow pickarniku.
2. Podczas gotowania potrawy, jeśli przepis lub instrukcja obsługi wskazują, że wymagane jest wstępne podgrzewanie, wstępnie rozgrzej piekarnik.
3. Nie otwieraj często drzwiczek piekarnika podczas gotowania.
4. Staraj się nie gotować wielu dań jednocześnie w piekarniku. Możesz gotować w tym samym czasie, umieszczając dwa garnki na kratce do pieczenia.
5. Gotuj potrawy kolejno. Piekarnik nie traci ciepła.
6. Wyłącz piekarnik na kilka minut przed upływem czasu gotowania. W takim przypadku nie otwieraj drzwiczek piekarnika.
7. Przed włożeniem do pickarnika zamrożoną żywność należy rozmrozić.

ROZDZIAŁ 24. PRZYJAZNA ŚRODOWISKU UTYLIZACJA

Pozbądź się opakowania w sposób przyjazny dla środowiska.

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE dotycząca zużytych urządzeń elektrycznych i elektronicznych (odpady sprzętu elektrycznego i elektronicznego - WEEE). Wytyczna ta określa ogólne zasady zwrotu i recyklingu zużytych urządzeń w całej do UE.

ROZDZIAŁ 25. INFORMACJE O OPAKOWANIU

Materiały opakowania tej chłodziarki są wykonane z surowców wtórnych, zgodnie z naszymi krajowymi przepisami dotyczącymi ochrony środowiska. Nie wyrzucaj materiałów opakowaniowych razem z odpadkami domowymi lub innymi. Dostarcz je do punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

KERNAU

INSTRUCTION FOR USE

OVEN KBO 0946 SK B

Migający symbol A oznacza, że piekarnik jest wyłączony i trzeba przejść do trybu ręcznego.

KEY LOCK
