DigitRadio 230 OD - Radio TECHNISAT - Bezpłatna instrukcja obsługi

Typ produktu	Przenośne radio FM/DAB+ z Bluetooth
Marka	TechniSat
Model	DigitRadio 230 OD
Wymiary (S x W x G)	262 mm x 218,2 mm x 134 mm
Waga	2,6 kg
Zasilanie	100-240 V~, 50/60 Hz ; akumulator litowo-jonowy 7,2 V / 4800 mAh
Moc wyjściowa audio	2 x 6 W RMS
Port USB	5 V, 1 A (ładowanie urządzeń zewnętrznych)
Antena	Teleskopowa, obrotowa
Ekran	Podświetlany wyświetlacz z informacjami (stacja, godzina, data itp.)
Pamięć stacji	10 stacji DAB+ i 10 stacji FM
Tryby pracy	DAB+, FM, Bluetooth, AUX
Dodatkowe funkcje	Budzik, czuwanie (standby), korektor (ustawienia + Mój EQ), DRC, Drzemka (Snooze)
Stopień ochrony	Chroniony przed bryzgami wody, pyłoszczelny, odporny na wstrząsy
Zawartość opakowania	1 x DIGITRADIO 230 OD, 1 x wbudowany akumulator, 1 x instrukcja obsługi
Warunki użytkowania	Temperatura pracy: od -20 °C do +60 °C
Czyszczenie	Miękka, sucha ściereczka; nie używać rozpuszczalników ani bieżącej wody
Gwarancja	24 miesiące ustawowe od daty zakupu
Pomoc techniczna	Telefon: [phone] (pon-pt 8:00-20:00)

Często zadawane pytania - DigitRadio 230 OD TECHNISAT

Jak przełączać między trybami DAB+, FM, Bluetooth i AUX?

Naciśnij kilkakrotnie przycisk MODE znajdujący się na górze urządzenia, aby przełączać między trybami. Ekran wyświetla aktywny tryb.

Jak zapamiętać stację jako ulubioną?

Wybierz żądaną stację, a następnie przytrzymaj przycisk PRESET. Obróć pokrętło TUNE/SCAN, aby wybrać miejsce w pamięci (1 do 10) i naciśnij, aby potwierdzić. Wyświetli się [Program zapisany].

Jak ustawić budzik?

Naciśnij MENU, wybierz [System] > [Budzik] > [Budzik 1] lub [Budzik 2]. Postępuj zgodnie z krokami, aby ustawić godzinę, czas trwania, źródło (brzęczyk, DAB+, FM), częstotliwość i głośność. Potwierdź każdy krok pokrętłem.

Jak sparować smartfon przez Bluetooth?

Włącz radio w tryb Bluetooth (przycisk MODE). Włącz Bluetooth w smartfonie i wyszukaj urządzenia. Wybierz DIGITRADIO 230 OD z listy. Po sparowaniu na ekranie pojawi się [Połączono].

Dlaczego nie ma dźwięku?

Sprawdź, czy głośność nie jest ustawiona na minimum. Upewnij się, że urządzenie jest zasilane (sieć lub naładowany akumulator). W trybie Bluetooth lub AUX sprawdź, czy urządzenie źródłowe odtwarza i czy jego głośność nie jest zbyt niska.

Jak zresetować radio do ustawień fabrycznych?

Naciśnij MENU, wybierz [System] > [Ustawienia fabryczne], następnie wybierz [Tak] i potwierdź. Wszystkie stacje i ustawienia zostaną usunięte, a urządzenie uruchomi się ponownie z wyszukiwaniem DAB+.

Jak korzystać z wejścia AUX?

Otwórz osłonę ochronną z tyłu oznaczoną AUX. Podłącz urządzenie (smartfon itp.) za pomocą kabla jack 3,5 mm (nie dołączonego). Naciskaj MODE, aż pojawi się [AUX]. Rozpocznij odtwarzanie na urządzeniu zewnętrznym.

Jak ustawić korektor?

Naciśnij MENU, przejdź do [System] > [Korektor]. Wybierz ustawienie wstępne (Normal, Klasyczny, Jazz, Pop, Rock) lub [Mój EQ], aby ręcznie ustawić wysokie i niskie tony od -7 do +7.

Odbór FM/DAB+ jest słaby, co robić?

Skieruj antenę teleskopową i zmień kąt, aby poprawić odbiór. Przesuń radio bliżej okna lub w bardziej otwarte miejsce. Unikaj dotykania anteny podczas słuchania.

Jak naładować akumulator i jaka jest jego żywotność?

Podłącz przewód zasilający do gniazdka sieciowego. Akumulator ładuje się automatycznie, nawet w trybie czuwania. Żywotność zależy od użytkowania; poziom naładowania wyświetla się po naciśnięciu INFO.

INSTRUKCJA OBSŁUGI DigitRadio 230 OD TECHNISAT

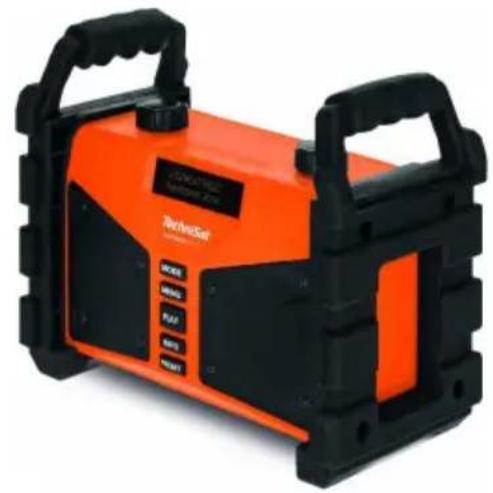

Przenośne radio DAB+/UKF z funkcją Bluetooth

1 Wł./czuwanie (naciśnięcie), Głośność +/- (obrót)
2 Głośnik (Stereo)
3 Uchwyty (z obu stron)
4 PokrętłoTUNE/SCAN
5 Wyświetlacz
6 Przycisk wyboru trybu DAB/FM/AUX/Bluetooth
7 PrzyciskMENU do wywoływania menu
8 Przycisk PLAY do odtwarzania/pauzy/łączenia w trybie Bluetooth
9 INFO
10 PRESET (Pamięć ulubionych)

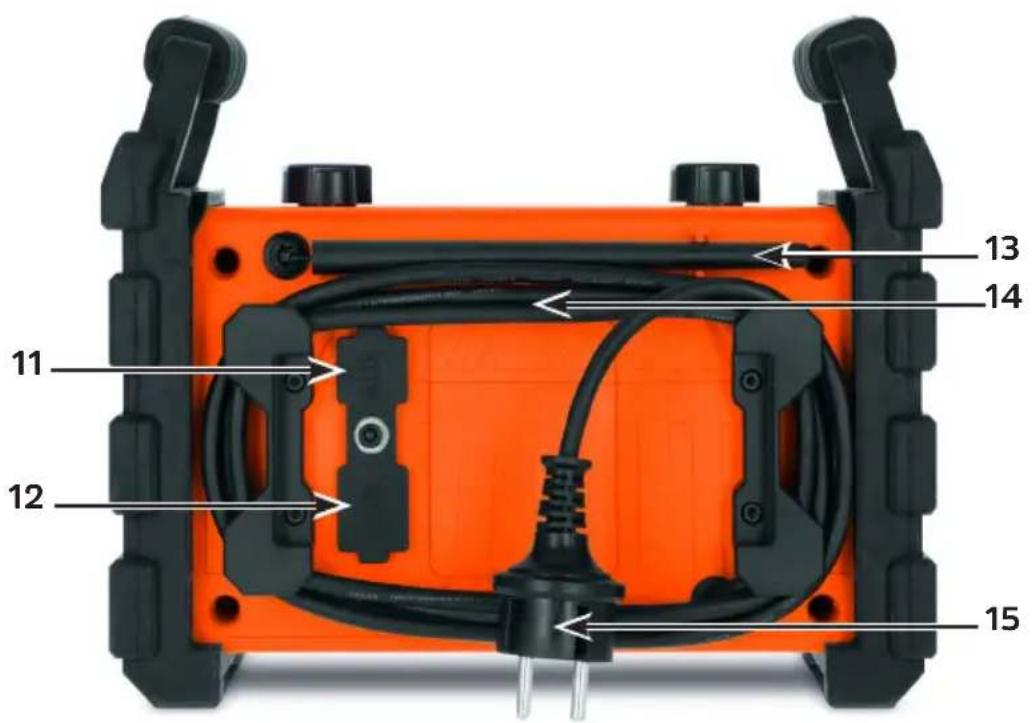

1.2 Widok z tyłu

11 Wejście AUX(za gumową zaślepką)
12 Wyjście USB (możliwość ładowania urządzenia zewnętrznego)
13 Antena
14 Zamek obrotowy Pokrywa komory akumulatora
15 Przewód zasilania

2 Spis treści

1 Ilustracje 452

1.1 Widok z przodu 452

1.2 Widok z tyłu....454

2 Spis treści 456

3 Wstęp 460

3.1 Grupa docelowa instrukcji obsługi 460

3.1.1 Zastosowanie zgodne z przeznaczeniem....460

3.2 Waźne wskazówki....460

3.2.1 Bezpieczeństwo....461

3.2.2 Utylizacja 466

3.2.3 Informacje prawne 470

3.2.4 Wskazówki serwisowe 472

4 Ustawianie urządzenia 473

5 Opis urządzenia DIGITRADIO 230 OD 476

5.1 Zakres dostawy....476

5.2 Szczególne właściwości modelu DIGITRADIO 230 OD....476

5.3 Przygotowanie DIGITRADIO 230 OD do eksploatacji....477

5.3.1 Ładowanie akumulatora i podłączanie do sieci elektrycznej......477

456

5.3.2 Ustawianie anteny 478
5.4 Ogólne funkcje urządzenia....479
5.4.1 Włącz urządzenie....479
5.4.2 Wyłączanie urządzenia....480
5.4.3 Przelączanie trybu pracy 481
5.4.4 Ustawianie głośności 481
5.4.5 Wyświetlacz 481
5.4.6 Wyświetlanie komunikatów na ekranie....482

6 Obsługa menu 483

7 Funkcja DAB+ (Digital Radio)......484

7.1 Czym jest DAB+ 484
7.1.1 Kompresja danych 484
7.1.2 Strumień Audio 485
7.2 Odbiór DAB+ (Digital Radio)....485
7.2.1 Pełne wyszukiwanie stacji radiowych 486
7.2.2 Wybór stacji radiowej....487
7.2.3 Przyporządkowanie stacji DAB+ do określonego miejsca w pamięci......487
7.2.4 Wywoływanie stacji DAB+ z określonego miejsca w pamięci......487
7.2.5 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych......488
7.2.6 Ręczne ustawianie....488
7.2.7 Dostosowanie głośności (DRC)......489

7.2.8 Usuwanie nieaktywnych stacji 490

8 Tryb FM (UKF) 490

8.1 Uruchamianie trybu UKF 490

8.2 Odbiór FM (UKF) z informacjami RDS 491

8.3 Automatyczne wyszukiwanie stacji 491

8.4 Ręczne wyszukiwanie stacji 492

8.5 Ustawienia wyszukiwania....492

8.6 Ustawienia audio....493

8.7 Przyporządkowanie stacji UKF do określonego miejsca w pamięci .....493

8.8 Wywoływanie stacji UKF z określonego miejsca w pamięci....494

8.9 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych......494

9 Bluetooth....494

9.1 Parowanie urządzenia 495

9.2 Odtwarzanie Bluetooth....495

10 Wejście AUX.... 497

11 Ustawienia systemowe....498

11.1 Funkcja Sleep....498

11.2 Budzik....499

11.2.1 Ustawianie czasu budzenia....499

458

11.2.2 Wyłączanie budzika po uruchomieniu alarmu....501
11.2.3 Wyłączanie budzika....502
11.3 Korektor dźwięku 502
11.3.1 Mój profil 502
11.4 Ustawienia godziny i daty....503
11.4.1 Ręczne ustawianie godziny/daty....503
11.4.2 Automatyczna aktualizacja czasu....504
11.4.3 Ustawianie formatu czasu 505
11.4.4 Ustawianie formatu daty....506
11.5 Jasność ekranu 506
11.6 Wersja językowa....507
11.7 Ustawienia fabryczne....508
11.8 Wersja oprogramowania....509
12 Czyszczenie....509
13 Usuwanie usterek....510
14 Dane techniczne / Wskazówki producenta....511

3 Wstęp

Instrukcja obsługi zawiera informacje umożliwiające zapewnienie bezpieczeństwa eksploatacji odbiornika radiowego, zwanego dalej także urządzeniem lub DIGITRADIO, oraz jego zastosowanie zgodne z przeznaczeniem.

3.1 Grupa docelowa instrukcji obsługi

Instrukcja obsługi jest skierowana do każdej osoby ustawiającej, obsługującej, czyszczącej lub utylizującej urządzenie.

3.1.1 Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do odbioru audycji radiowych nadawanych w paśmie DAB+/UKF oraz do odtwarzania muzyki przez połączenie Bluetooth. Obudowa jest odporna na spryskanie wodą, kurz oraz uderzenia.

3.2 Ważne wskazówki

Przestrzegaj zamieszczonych poniżej wskazówek w celu uniknięcia wszelkich niebezpieczeństw, uszkodzeń urządzenia oraz zagrożeń dla środowiska naturalnego. Dokładnie przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa i zachowaj je na wypadek ew. późniejszych pytań. Zawsze stosuj się do wszystkich ostrzeżeń i wskazówek zawartych w poniższej instrukcji obsługi oraz zamieszczonych z tyłu urządzenia.

⚠️ Uwaga — słowo to oznacza informację pozwalającą na uniknięcie uszkodzenia urządzenia, utraty/nadużycia danych oraz niezamierzonego włączenia.

Wskazówka — słowo to towarzyszy opisowi funkcji i innej funkcji powiązanej w odniesieniu do danego punktu w instrukcji obsługi.

3.2.1 Bezpieczeństwo

W celu zapewnienia bezpieczeństwa użytkownika przed rozpoczęciem eksploatacji DIGITRADIO 230 OD konieczne jest dokładnie zapoznanie się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia wynikające z nieprawidłowej obsługi i nieprzestrzegania treści zaleceń dotyczących bezpieczeństwa.

⚠️ W żadnym wypadku nie otwieraj urządzenia! Dotknięcie elementów znajdujących się pod napięciem grozi śmiercią!

Ewentualnie konieczne manipulacje mogą być przeprowadzane wyłącznie przez przeszkolony personel.

⚠️ Urządzenie może być eksploatowane wyłącznie w klimacie umiarkowanym.

Nie włączaj urządzenia od razu po wniesieniu go do ciepłego pomieszczenia, jeśli transportowane było przez dłuższy czas w niskiej temperaturze. Zaczekaj, aż urządzenie osiągnie temperaturę otoczenia.

W przypadku kontaktu urządzenia z wodą natychmiast je wyłącz i skontaktuj się z serwisem.

Nie poddawaj urządzenia działaniu wysokich temperatur, które mogłyby je nagrzać powyżej normalnej temperatury eksploatacji.

W trakcie burzy z wyładowaniami atmosferycznymi odłącz wtyczkę od gniazda zasilania. Przepięcie może uszkodzić urządzenie.

⚠️ W przypadku widocznego uszkodzenia urządzenia, pojawienia się nietypowego zapachu lub dymu, poważnej usterki lub uszkodzenia obudowy natychmiast wyłącz urządzenie i skontaktuj się z serwisem.
⚠ Zasilacz urządzenia można podłącać wyłącznie do napięcia 100 V–240 V\~, 50/60 Hz.
⚠️ W żadnym wypadku nie próbuj zasilać urządzenia ze źródła o innych parametrach.
⚠️ Przewód zasilający może zostać podłączony dopiero po prawidłowym wykonaniu instalacji.
⚠️ W przypadku awarii przewodu zasilającego lub urządzenia, jego uruchamianie jest zabronione.
⚠️ W trakcie odłączania przewodu zasilania nigdy nie ciągnij za przewód, lecz za wtyczkę.
⚠️ Nie uruchamiaj urządzenia w pobliżu wanien ani basenów.
⚠️ W żadnym wypadku nie dokonuj prób naprawy urządzenia we własnym zakresie.

W przypadku uszkodzenia zawsze kontaktuj się z serwisem producenta.

Obce obiekty, np. igły, monety itp. nie mogą przedostać się do wnętrza urządzenia. Nie dotykaj styków metalowymi przedmiotami ani palcami. Może to spowodować zwarcia.

Nie stawiaj na urządzeniu źródeł otwartego ognia, np. świec.

Nie dopuszczaj, aby urządzenie obsługiwały dzieci pozbawione opieki.

Także po wyłączeniu/w trybie czuwania urządzenie pozostaje podłączone do sieci zasilania. Gdy urządzenie nie będzie używane przez dłuższy czas, odłącz wtyczkę zasilania. Pociągaj za wtyczkę, nigdy za przewód.

W trakcie odsłuchu muzyki lub radia nie stosuj wysokiej głośności. Może to spowodować trwałe uszkodzenie słuchu.

Urządzenie nie jest przystosowane do obsługi przez osoby (włącznie z dziećmi) o obniżonej sprawności psychomotorycznej lub nieposiadające odpowiedniego doświadczenia oraz/lub wiedzy. Nie dotyczy to przypadków, kiedy osoby takie znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymują wskazówki dotyczące użytkowania urządzenia.

Obsługa akumulatorów

⚠️ Konieczne jest dopełnienie obowiązku nadzoru nad dziećmi, w celu wykluczenia możliwości ich manipulowania przy urządzeniu.
⚠️ Wszelkie modyfikacje urządzenia są zabronione.
⚠ Uszkodzone urządzenia lub elementy wyposażenia nie mogą być stosowane.
Pamiętaj, że akumulatory nie mogą dostać się w ręce dzieci. Dziecko mogłoby zjeść lub połknąć akumulator. Może to spowodować poważne szkody na zdrowiu. W przypadku połknięcia baterii natychmiast skontaktuj się z lekarzem! W związku z zagrożeniem akumulatory przechowuj tak, aby nigdy nie były one dostępne dla dzieci.
⚠ Urządzenie może być eksploatowane wyłącznie z zastosowaniem akumulatorów odpowiedniego typu.
Nie wolno ładować zwykłych baterii. Akumulatorów nie można reaktywować za pomocą innych środków, demontować, ogrzewać ani wrzucać do otwartego ognia (niebezpieczeństwo wybuchu!).
⚠️ Przed zamontowaniem oczyść styki akumulatora i urządzenia.

⚠️ Nieprawidłowo zamontowany akumulator stwarza zagrożenie pożarowe!
⚠ Wymieniać wyłącznie na akumulator odpowiedniego typu i o odpowiednim oznaczeniu modelu.
Ostrożnie! Nie poddawaj akumulatorów działaniu ekstremalnych warunków i czynników.
⚠️ Nie odkładaj ich na kaloryfery ani nie wystawiaj na bezpośrednie działanie promieniowania słonecznego.
⚠️ Nieszczelne lub uszkodzone akumulatory mogą spowodować oparzenia w przypadku kontaktu ze skórą. W takich przypadkach stosuj odpowiednie rękawice ochronne. Gniazdo akumulatora czyść suchą szmatką.
Jeśli urządzenie nie jest eksploatowane przez dłuższy okres czasu, wyjmij z niego akumulator.

3.2.2 Utylizacja

Opakowanie urządzenia składa się wyłącznie z materiałów przydatnych do ponownego wykorzystania. Prosimy o ich odpowiednie posegregowanie i dostarczenie do systemu utylizacji materiałów. Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych. Należy go oddać do punktu utylizacji zużytych urządzeń elektrycznych i elektronicznych.

Zalecenie to wynika także z umieszczonego na urządzeniu symbolu, treści instrukcji obsługi lub opakowania.

Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami.

Dzięki utylizacji, ponownemu przetwarzaniu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego.

Skontaktuj się z lokalnym urzędem ds. ochrony środowiska naturalnego w celu uzyskania informacji o punkcie utylizacji materiałów. Należy dopilnować, by zużyte akumulatory/baterie oraz złom elektroniczny nie były wyrzucane z odpadami domowymi, ale usuwane we właściwy sposób (zwrot do miejsca zakupu, dostarczenie do punktu zbiórki odpadów specjalnych).

Baterie i akumulatory mogą zawierać substancje toksyczne szkodliwe dla zdrowia i dla środowiska naturalnego. Baterie/akumulatory podlegają zapisom dyrektywy europejskiej 2006/66/WE. Nie można wyrzucać ich wraz z odpadami gospodarczymi.

Wskazówki dotyczące utylizacji:

Utylizacja opakowania:

Nowe urządzenie jest przesyłane do klienta w chroniącym je opakowaniu.

Wszystkie zastosowane materiały są przyjazne dla środowiska naturalnego i nadają się do ponownego wykorzystania. Prosimy o współpracę i utylizację opakowania w sposób przyjazny dla środowiska naturalnego. Informacje dotyczące aktualnych metod utylizacji dostępne są u sprzedawcy lub w lokalnej jednostce utylizacji materiałów.

Niebezpieczeństwo uduszenia! Opakowania ani jego elementów nie wolno przekazywać dzieciom. Folia i inne materiały opakowaniowe mogą spowodować uduszenie.

Utylizacja urządzenia:

Stare urządzenia nie są bezwartościowe. Przyjazna dla środowiska naturalnego utylizacja umożliwia odzysk wielu cennych materiałów. Wszelkich informacji dotyczących przyjaznej dla środowiska naturalnego utylizacji urządzenia udzieli lokalna jednostka samorządowa lub miejska. Przed przekazaniem urządzenia do utylizacji konieczne jest wyjęcie znajdujących się w nim baterii/akumulatorów.

Urządzenie jest oznaczone zgodnie z dyrektywą 2012/19/UE dotyczącą utylizacji

urządzeń elektrycznych i elektronicznych (WEEE).

Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych. Należy go oddać do punktu utylizacji zużytych urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol na produkcie, instrukcji użytkowania lub opakowaniu. Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami. Dzięki utylizacji, ponownemu przetwarzaniu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego.

Ważna wskazówka dotycząca utylizacji baterii/akumulatorów: baterie/akumulatory mogą zawierać substancje toksyczne, szkodliwe dla środowiska naturalnego. Z tego względu utylizacja baterii/akumulatorów musi odbywać się zgodnie z obowiązującymi wymogami prawnymi. W żadnym wypadku nie wyrzucaj baterii/akumulatorów do normalnych odpadów komunalnych. Zużyte baterie/akumulatory mogą zostać przekazane do utylizacji sprzedawcy lub do specjalnego punktu utylizacji.

3.2.3 Informacje prawne

Firma TechniSat niniejszym deklaruje, że urządzenie radiowe typu DIGITRADIO 230 OD odpowiada wymaganiom dyrektywy 2014/53/UE. Pełen tekst deklaracji zgodności z wymogami WE zamieszczono pod następującym adresem:

Firma TechniSat nie ponosi odpowiedzialności związanej z uszkodzeniem produktu w wyniku działania czynników zewnętrznych, zużycia lub nieprawidłowej obsługi, uruchomienia, modyfikacji lub wypadków.

Zmiany i błędy w druku zastrzeżone. Wydanie 12/18. Powielanie i rozpowszechnianie dozwolone wyłącznie za zgodą wydawcy. Aktualną wersję instrukcji można pobrać w formacie PDF z obszaru pobierania witryny internetowej firmy TechniSat www.technisat.de.

DIGITRADIO 230 OD oraz TechniSat to zastrzeżone znaki towarowe firmy

3.2.4 Wskazówki serwisowe

Ten produkt został poddany kontroli jakości i jest objęty 24-miesięczną gwarancją począwszy od daty zakupu. Zachowaj rachunek będący dowodem zakupu. W przypadku roszczenia gwarancyjnego skontaktuj się z dealerem produktu.

Wskazówka!

W przypadku pytań lub wystąpienia problemów z urządzeniem prosimy o kontakt z linią serwisową dostępną od poniedziałku do piątku w godzinach od 8:00 do 20:00 pod numerem telefonu:

03925/9220 1800.

W uzasadnionych przypadkach prosimy o przesłanie urządzenia na adres:

Nazwy wymienionych firm, instytucji oraz marek są znakami towarowymi lub zastrzeżonymi znakami firmowymi należącymi do odpowiednich podmiotów.

4 Ustawianie urządzenia

Ustaw urządzenie na stabilnym, bezpiecznym i poziomym podłożu. Zapewnij dobrą wentylację.

Uwaga!

Nie stawiaj urządzenia na miękkim podłożu, takim jak dywan lub koc, ani w pobliżu firanek oraz zasłon. Może to spowodować zatkanie otworów wentylacyjnych. Może to zaburzyć niezbędną cyrkulację powietrza. To z kolei może być przyczyną pożaru.
Nie ustawiaj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery. Unikaj miejsc bezpośrednio nasłonecznionych oraz miejsc o bardzo dużym zapyleniu.
Urządzenia nie wolno stawiać w miejscach o wysokiej wilgotności powietrza, takich jak np. kuchnia lub sauna. Opad kondensatu może spowodować uszkodzenie urządzenia. Urządzenie jest przeznaczone do eksploatacji w suchym otoczeniu i w umiarkowanym klimacie.

Stopy urządzenia mogą w pewnych warunkach pozostawić kolorowe ślady na niektórych powierzchniach mebli. Zastosuj materiał ochronny pomiędzy urządzeniem a powierzchnią mebla.
Nie zbliżaj urządzenia DIGITRADIO 230 OD do urządzeń powodujących powstawanie silnego pola magnetycznego.
Nie stawiaj na urządzeniu żadnych ciężkich przedmiotów.
W przypadku przenoszenia urządzenia z otoczenia o niskiej temperaturze do otoczenia o wysokiej temperaturze dojść może do skroplenia się wilgoci w jego wnętrzu. W takiej sytuacji odczekaj ok. godzinę przed włączeniem urządzenia.
Przewód zasilania ułoż tak, aby nie spowodować zagrożenia potknięcia się.
Przewód sieciowy lub zasilacz muszą być zawsze łatwo dostępne i umożliwiać szybkie odłączenie urządzenia od zasilania elektrycznego!
Gniazdo zasilania powinno znajdować się w miarę możliwości w pobliżu urządzenia.
W celu podłączenia zasilania całkowicie wciśnij wtyczkę do gniazda zasilania.
Wykorzystaj odpowiednie, łatwo dostępne przyłącze zasilania i unikaj stosowania gniazd wielokrotnych.

Nie chwytaj wtyczki zasilania mokrymi rękoma, ponieważ może to spowodować porażenie prądem elektrycznym!
W przypadku pojawienia się usterek lub wydobywania się dymu z obudowy, natychmiast wyciągnij wtyczkę z gniazda zasilania!
Gdy urządzenie nie będzie stosowane przez dłuższy czas, np. przed rozpoczęciem długiej podróży, odłącz wtyczkę od zasilania.
W przypadku, gdy urządzenie nie jest eksploatowane przez dłuższy okres czasu, wyjmij z niego akumulator.
Zbyt wysoka głośność, szczególnie w przypadku stosowania słuchawek, może spowodować uszkodzenia słuchu.

5 Opis urządzenia DIGITRADIO 230 OD

5.1 Zakres dostawy

Przed uruchomieniem urządzenia sprawdź, czy przesyłka jest kompletna.

1 x DIGITRADIO 230 OD

1 x akumulator (zintegrowany)

1 x instrukcja obsługi

5.2 Szczególne właściwości modelu DIGITRADIO 230 OD

DIGITRADIO 230 OD składa się z odbiornika DAB+/UKF umożliwiającego wykorzystanie następujących funkcji:

• Możliwy jest zapis do 10 stacji DAB+ oraz 10 stacji UKF.
• Radio odbierające sygnał w paśmie UKF 87,5–108 MHz (analogowy) oraz DAB+ 174,9–239,2 MHz (cyfrowy).
• Urządzenie jest wyposażone we wskaźnik czasu i daty.
• Akumulator przystosowany do ładowania.
• Tryb Bluetooth
• Budzik i timer drzemki
• Funkcja ładowania zewnętrznych urządzeń za pośrednictwem USB (Powerbank)

5.3 Przygotowanie DIGITRADIO 230 OD do eksploatacji

5.3.1 Ładowanie akumulatora i podłączanie do sieci elektrycznej

W przypadku pierwszego uruchomienia konieczne jest podłączenie całkowicie naładowanego akumulatora. Uwzględnij wskazówki zamieszczone w punkcie 5.3.1.1.

Podłącz przewód zasilania do gniazda.
Urządzenie DIGITRADIO zostanie uruchomione i wykona pierwsze wyszukiwanie dostępnych stacji radiowych DAB+. W celu prawidłowego ustawienia anteny, uwzględnij punkt 5.3.2.
Po udanym zakończeniu wyszukiwania stacji radiowych rozpocznie się odtwarzanie stacji zapisanej pod pierwszym numerem pamięci stacji. Wielokrotne naciśniecie przycisku INFO pozwala na wyświetlenie na ekranie stanu naładowania akumulatora.

Ładowanie akumulatora - Akumulator jest ładowany Akumulator naładowany - Akumulator jest całkowicie naładowany.

Akumulator jest ładowany bezpośrednio po podłączeniu urządzenia do sieci. Stan naładowania można wyświetlić na ekranie.

Wymień słaby akumulator w odpowiednim momencie lub naładuj go.

5.3.1.1 Wyjmowanie akumulatora

Otwórz komorę akumulatora na tylnej stronie urządzenia poprzez obrócenie śruby zabezpieczającej. Pokrywę akumulatora można otworzyć i złożyć w dół.
Ostrożnie odłącz białe złącze wtykowe i wyjmij akumulator.
W celu zamontowania akumulatora wykonaj powyższe czynności w odwrotnej kolejności. Uwzględnij prawidłową polaryzację wtyczki.

5.3.2 Ustawianie anteny

Liczba i jakość odbieranych stacji radiowych zależy od warunków odbioru w miejscu ustawienia. Antena pomaga zapewnić optymalny odbiór.

Ustaw antenę i odpowiedni kąt nachylenia w celu zagwarantowania optymalnego odbioru.

Precyzyjne ustawienie anteny jest szczególnie ważne w obszarach o słabym sygnale DAB+. Witryna dostępna pod adresem internetowym „www.dabplus.de” umożliwia szybkie sprawdzenie lokalizacji najbliższego masztu nadawczego.

Rozpocznij pierwsze wyszukiwanie przy oknie skierowanym w stronę nadajnika.

Zle warunki atmosferyczne pogarszają jakość odbioru DAB+.

W trakcie odtwarzania stacji radiowej nie dotykaj anteny. Może to spowodować pogorszenie parametrów odbioru oraz zanikanie dźwięku.

5.4 Ogólne funkcje urządzenia

5.4.1 Włącz urządzenie

W celu zagwarantowania dobrego odbioru stacji DAB+/FM(UKF) ustaw antenę znajdująca się z tyłu urządzenia. Uwzględnij treść punktu 5.3.2.
Przygotuj DIGITRADIO 230 OD do eksploatacji w sposób opisany w punktach 5.3.1 i 5.3.2.
Naciskając przycisk Wł./Gotowość w górnej części urządzenia, włącz DIGITRADIO 230 D.

Po pierwszym włączeniu urządzenie przeprowadzi automatyczne wyszukiwanie w trybie DAB. Postęp wyszukiwania jest wyświetlany na ekranie podającym także liczbę znalezionych cyfrowych stacji nadawczych. Po zakończeniu wyszukiwania urządzenie rozpocznie odtwarzanie pierwszej stacji radiowej.

5.4.2 Wyłączanie urządzenia

Zasilanie sieciowe:

Krótkie naciśnięcie przycisku Wł./czuwanie umożliwia przełączenie urządzenia w tryb gotowości. Na ekranie na krótko pojawi się komunikat [Czuwanie] [tryb czuwania]. Na wyświetlaczu pojawi się także data i godzina. Zmiana intensywności podświetlenia w trybie czuwania została opisana w punkcie 11.5.

Akumulator jest ładowany również w trybie czuwania.

Zasilanie akumulatorowe:

Przy zasilaniu akumulatorowym, naciśnięcie przycisku Wł./Czuwanie zawsze spowoduje wyłączenie urządzenia. Data i godzina nie będą widoczne na wyświetlaczu.

5.4.3 Przełączanie trybu pracy

Krótkie naciśnięcie przycisku MODE umożliwia przełączanie pomiędzy trybami DAB+ (Digital Radio), FM (UKF), Bluetooth oraz AUX.

5.4.4 Ustawianie głośności

Ustaw głośność za pomocą pokrętła regulacji głośności. Obrót w prawo powoduje zwiększenie głośności a obrót w lewo — zmniejszenie. Ustawiona głośność jest widoczna na wyświetlaczu w formie wskaźnika słupkowego.

5.4.5 Wyświetlacz

W zależności od wybranej funkcji lub opcji na wyświetlaczu widoczne będą następujące informacje:

Nazwa nadajnika, częstotliwość, nazwa menu

Wskazania wyświetlacza Opcje menu Głośność

5.4.6 Wyświetlanie komunikatów na ekranie

Kilkakrotnie naciśnij przycisk INFO w celu zapoznania się z dostępnymi informacjami. Dostępne są następujące informacje:

W trybie DAB+ :

[Lauftext] [Ruchomy tekst przesyłany m.in. przez stacje nadawcze], [Signalstärke] [Siła sygnału], [Programmtyp], [Rodzaj programu], [Ensemble] [Razem], [Frequenz] [Częstotliwość], [Signalqualität] [Jakość sygnału], [Bitrate und Codec] [Przepływowość i kodeki], [Batteriestatus] [Status akumulatora], [Zeit] [Czas] oraz [Datum] [Data].

W trybie FM/UKF:

[Radiotext] [Tekst radiowy] (jeżeli jest nadawany), [Programmtyp] [Typ programu] (PTY), [Ps] (Nazwa usługi programu lub nazwa stacji albo częstotliwość), [Informacje audio], [Status akumulatora] oraz [Data].

W trybie Bluetooth:

[Status połączenia], [Status akumulatora], [Czas godzinowy], [Data].

W trybie AUX:

[Status akumulatora], [Czas godzinowy], [Data].

6 Obsługa menu

Menu umożliwia wykorzystanie wszystkich funkcji i ustawień urządzenia DIGITRADIO 230 OD. Nawigacja w menu następuje za pośrednictwem przycisków MENU oraz poprzez obracanie/naciskanie pokrętła TUNE/SCAN.

Menu jest podzielone na podmenu i zawiera różne punkty menu oraz dostępne funkcje dla każdego trybu pracy (DAB+, FM, Bluetooth lub AUX). W celu otwarcia menu krótko naciśnij przycisk MENU. Aby przejść do podmenu, najpierw naciśnij przycisk TUNE/SCAN, a następnie przycisk Enter w celu wyświetlenia podmenu. Aktualny wybór oznaczony jest gwiazdką (*).

Zamknięcie menu: kilkakrotnie naciśnij przycisk MENU (w zależności od uruchomionego aktualnie podmenu), aż do pojawienia się nazwy aktualnie odtwarzanego programu radiowego.

Zapis ustawień następuje po naciśnięciu pokrętła TUNE/SCAN. Naciśnięcie przycisku MENU spowoduje utratę ustawień (przycisk MENU przejmuje tutaj działanie przycisku „Wstecz”).

Funkcje i przyporządkowane do nich przyciski są w tej instrukcji obsługi oznaczone tlustą czcionką. Wskazanie wyświetlacza [przyciski kwadratowe].

Niektóre komunikaty (np. teksty menu, informacje dotyczące nadawcy) mogą być czasami zbyt długie, aby zmieścić się na wyświetlaczu. Komunikaty takie są przedstawiane jako przesuwający się tekst.

7 Funkcja DAB+ (Digital Radio)

7.1 Czym jest DAB+

DAB+ to nowy, cyfrowy format umożliwiający odbiór krystalicznie czystego dźwięku, wolnego od jakichkolwiek szumów. W odróżnieniu od zwyczajnych, analogowych stacji radiowych, w przypadku formatu DAB+ na jednej częstotliwości nadawane są sygnały wielu stacji radiowych. Taki typ przesyłu sygnału nazywa się Ensemble lub Multiplex. Wiązka składa się ze stacji radiowej i innych komponentów dodatkowych lub usług przesyłu danych, wysyłanych indywidualnie przez stacje radiowe. Dalsze informacje uzyskać można na stronie internetowej www.digitalradio.de lub www.digitalradio.ch.

7.1.1 Kompresja danych

Technologia cyfrowego radia wykorzystuje naturalną charakterystykę ludzkiego ucha. Ludzki narząd słuchu nie odbiera dźwięków o głośności leżącej poniżej określonego progu. Dane opisujące dźwięki o głośności mniejszej niż granica słyszałości mogą zostać odfiltrowane.

Jest to możliwe, ponieważ w cyfrowym strumieniu danych każdej jednostce informacji przyporządkowana jest także względna głośność. W sygnale dźwiękowym, przy pewnej głośności, dźwięki o niższym natężeniu są zagłuszane lub ukrywane przez dźwięki głośniejsze. Wszystkie dane opisujące dźwięk o głośności leżącej poniżej tzw. słyszalnego poziomu ciśnienia akustycznego mogą zostać odfiltrowane z zapisanego sygnału. Umożliwia to zmniejszenie ilości danych bez słyszalnej utraty jakości dźwięku (HE AAC v2 — dodatkowy algorytm kodowania dla formatu DAB+).

7.1.2 Strumień Audio

Strumień audio to w przypadku cyfrowego radia ciągły strumień danych zawierających pakiety MPEG 1 Audio Layer 2, pozwalające na odtwarzanie informacji akustycznych. Technologia ta pozwala na przekaz typowych programów radiowych i ich odtwarzanie po stronie użytkownika. Digital Radio to nie tylko idealna jakość dźwięku, lecz także dodatkowe informacje. Mogą one odnosić się do aktualnego programu lub być od niego niezależne (np. wiadomości, prognoza pogody, ruch drogowy, porady).

7.2 Odbiór DAB+ (Digital Radio)

Naciskaj przycisk MODE, aż na wyświetlaczu pojawi się napis [DAB].

Po pierwszym uruchomieniu DAB+ przeprowadzone zostanie kompletne wyszukiwanie stacji radiowych. Po zakończeniu wyszukiwania urządzenie zacznie odtwarzać pierwszą stację radiową z listy ułożonej alfabetycznie.

7.2.1 Pełne wyszukiwanie stacji radiowych

Funkcja automatycznego wyszukiwania Vollständiger Suchlauf skanuje wszystkie kanały pasma DAB+ III i wyszukuje wszystkie stacje odbierane na danym terenie.

Po zakończeniu wyszukiwania urządzenie zacznie odtwarzać pierwszą stację radiową z listy ułożonej alfabetycznie.

W celu wykonania pełnego wyszukiwania otwórz menu, naciskając przycisk MENU i za pomocą pokrętła TUNE/SCAN wybierz punkt menu [Pełne wyszukiwanie].

Na wyświetlaczu pojawi się komunikat [Wyszukiwanie...].

W trakcie wyszukiwania widoczny będzie pasek postępu i liczba znalezionych stacji.

Jeżeli urządzenie nie znalazło żadnej stacji, sprawdź antenę teleskopową i w razie potrzeby zmień miejsce ustawienia (punkt 5.3.2).

7.2.2 Wybór stacji radiowej

W celu wybrania stacji nadawczej DAB+ obróć pokrętło TUNE/SCANi zatwierdź wybór, naciskając pokrętło TUNE/SCAN.

7.2.3 Przyporządkowanie stacji DAB+ do określonego miejsca w pamięci

Pamięć urządzenia może pomieścić do 10 stacji w paśmie DAB+.

Najpierw wybierz odpowiednią stację radiową (patrz punkt 7.2.2).
W celu zapisania tej stacji radiowej w odpowiednim miejscu pamięci naciśnij i przytrzymaj przycisk PRESET w trakcie odtwarzania. Następnie za pomocą pokrętła TUNE/SCAN wybierz zapisaną stację radiową (1...10). Naciśnij pokrętło TUNE/SCAN w celu zapisania.
Na wyświetlaczu pojawi się komunikat [Program zapis.].
Powtórz tę procedurę w celu zapisania kolejnych stacji radiowych.

7.2.4 Wywoływanie stacji DAB+ z określonego miejsca w pamięci

W celu uruchomienia odtwarzania stacji zapisanej uprzednio pod określonym numerem w pamięci FAV krótko naciśnij przycisk PRESET i za pomocą przycisków TUNE/SCAN wybierz numer miejsca w pamięci (1...10).

Naciśnij pokrętło TUNE/SCAN w celu rozpoczęcia odtwarzania programu stacji radiowej.

¡ Jeżeli pod wybranym numerem nie jest zapisana żadna stacja, na wyświetlaczu pojawi się komunikat [(leer)] [(puste)].

7.2.5 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych

W opisany powyżej sposób zapisz nową stację radiową w pamięci ulubionych.

i Przywołanie ustawień fabrycznych spowoduje usunięcie wszystkich zapisów pamięci.

7.2.6 Ręczne ustawianie

Ten punkt menu służy do kontroli kanałów odbioru i może służyć do ustawiania anteny.

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN w podmenu [DAB Menü] [Menu DAB] pozycję [Manuell einstellen] [Ustawienia ręczne].
Za pomocą pokrętła TUNE/SCAN wybierz kanał (5A do 13F). Na wyświetlaczu pojawi się siła sygnału. W przypadku wykrycia na danym kanale sygnału stacji DAB+ pojawi się także nazwa Ensemble tej stacji. Antenę można następnie ustawić w położeniu zapewniającym maksymalną siłę sygnału.

Odtwarzanie stacji radiowych nadających sygnał o zbyt małej mocy (pionowy pasek) nie jest możliwe. W razie potrzeby ustaw antenę w sposób opisany w punkcie 5.3.2.

7.2.7 Dostosowanie głośności (DRC)

Punkt menu Regulacja głośności pozwala na ustawienie stopnia kompresji, kompensującego wahania dynamiczne i przez to zmiany głośności.

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [Lautstärkeanpassung] [Regulacja głośności].
Za pomocą pokrętła TUNE/SCAN ustaw poziom kompresji:

DRC wysoki - Wysoka kompresja

DRC niski — Niska kompresja

DRC wyl. — Brak kompresji.

Potwierdź wybór, naciskając pokrętło TUNE/SCAN.

7.2.8 Usuwanie nieaktywnych stacji

Ten punkt menu służy do usuwania z listy kanałów starych i niesłuchanych stacji radiowych.

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [Inaktive Sender löschen] [Usuwanie nieaktywnych stacji].

Pojawi się zapytanie [Usunąć], wymagające potwierdzenia usunięcia nieaktywnych stacji radiowych.

Wybierz opcję [Tak] i potwierdź ją, naciskając pokrętło TUNE/SCAN.

8 Tryb FM (UKF)

8.1 Uruchamianie trybu UKF

Naciskając przycisk MODE, uruchom tryb odbioru stacji FM.

Na wyświetlaczu pojawi się napis [FM].

Przy pierwszym włączeniu ustawiona zostaje częstotliwość 87,5 MHz.

Jeżeli stacja radiowa została już ustawiona lub zapisana, odbiornik radiowy rozpocznie odtwarzanie ostatnio odtwarzanej stacji.

W przypadku stacji nadających sygnał RDS pojawi się także nazwa stacji radiowej.

490

W celu polepszenia jakości dźwięku odpowiednio ustaw antenę teleskopową (punkt 5.3.2).

8.2 Odbiór FM (UKF) z informacjami RDS

RDS to technologia przesyłu dodatkowych informacji nadawanych wraz z sygnałem stacji UKF. Stacje nadające sygnał RDS przesyłą np. swoją nazwę lub typ programu. Dane te pojawiają się na wyświetlaczu. Urządzenie może wyświetlać informacje typu RDS RT (tekst radiowy), PS (nazwa nadajnika), PTY (typ programu).

8.3 Automatyczne wyszukiwanie stacji

Naciśnij pokrętło TUNE/SCAN w celu rozpoczęcia wyszukiwania. Uwzględnij ustawienia wyszukiwania przedstawione w punkcie 8.5.

W razie znalezienia stacji radiowej o odpowiedniej sile sygnału wyszukiwanie zostaje przerwane i rozpoczyna się odtwarzanie tej stacji. Jeżeli wyszukana stacja radiowa przesyłać będzie także informacje RDS, pojawi się nazwa stacji radiowej oraz ew. tekst radiowy.

W przypadku stacji o niskiej sile sygnału skorzystaj z funkcji ręcznego wyszukiwania stacji.

8.4 Ręczne wyszukiwanie stacji

Obróć pokrętło TUNE/SCANw celu zmiany częstotliwości w kroku co 0,05 MHz.

8.5 Ustawienia wyszukiwania

Ten punkt menu umożliwia ustawienie czułości funkcji przeszukiwania pasma.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [Suchlauf-Einstellung] [Ustawienia szukania].

Wybierz, czy funkcja wyszukiwania ma reagować jedynie na stacje o silnym sygnale [Nur starke Sender] [Tylko silne stacje] czy również na nadające słaby sygnał [Alle Sender] [Wszystkie stacje].

W przypadku ustawienia Wszystkie stacje funkcja automatycznego wyszukiwania reaguje na wszystkie wykryte stacje. Może to spowodować odtwarzanie stacji o słabym sygnale przy pewnym poziomie szumu.

8.6 Ustawienia audio

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [Audio-Einstellung] [Ustawienia dźwięku].
Za pomocą pokrętła TUNE/SCAN wybierz opcję [Stereo möglich] [Możliwe stereo] lub [Nur Mono] [Tylko mono], w celu odtwarzania w trybie Stereo lub Mono w przypadku niskiej mocy sygnału FM.
Potwierdź wybór, naciskając pokrętło TUNE/SCAN.

8.7 Przyporządkowanie stacji UKF do określonego miejsca w pamięci

Pamięć urządzenia może pomieścić do 10 stacji w paśmie UKF.

Najpierw wybierz odpowiednią stację radiową (patrz punkt 8.3).
W celu zapisania tej stacji radiowej w odpowiednim miejscu pamięci naciśnij i przytrzymaj przycisk PRESET w trakcie odtwarzania. Następnie za pomocą pokrętła TUNE/SCAN wybierz zapisaną stację radiową (1...10). Naciśnij pokrętło TUNE/SCAN w celu zapisania.
Na wyświetlaczu pojawi się komunikat [Program zapis.].
Powtórz tę procedurę w celu zapisania kolejnych stacji radiowych.

8.8 Wywoływanie stacji UKF z określonego miejsca w pamięci

W celu uruchomienia odtwarzania stacji zapisanej uprzednio pod określonym numerem w pamięci FAV krótko naciśnij przycisk PRESET i za pomocą przycisków TUNE/SCAN wybierz numer miejsca w pamięci (1...10).

Naciśnij pokrętło TUNE/SCAN w celu rozpoczęcia odtwarzania programu stacji radiowej.

Jeżeli pod wybranym numerem nie jest zapisana żadna stacja, na wyświetlaczu pojawi się komunikat [(leer)] [(puste)].

8.9 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych

opisany powyżej sposób zapisz nową stację radiową w pamięci. Przywołanie ustawień fabrycznych spowoduje usunięcie wszystkich zapisów pamięci.

9 Bluetooth

Krótko naciśnij przycisk MODE, aż do pojawienia się na wyświetlaczu komunikatu [Bluetooth].

W przypadku pierwszego uruchomienia trybu Bluetooth konieczne jest najpierw sparowanie smartfona lub tabletu z urządzeniem DIGITRADIO.

Jeżeli urządzenie odtwarzające zostało już sparowane i znajduje się w zasięgu, zostanie ono automatycznie podłączone.

9.1 Parowanie urządzenia

Wybierz na urządzeniu DIGITRADIO 230 OD tryb Bluetooth. Na wyświetlaczu pojawi się komunikat [Brak połączenia].
Otwórz ustawienia Bluetooth smartfona/tabletu, wybranego do sparowania z urządzeniem DIGITRADIO 230 OD.
Rozpocznij wyszukiwanie dostępnych urządzeń Bluetooth.
Na liście odnalezionych urządzeń odszukaj wpis DIGITRADIO 230 UD.
Po udanym parowaniu na wyświetlaczu pojawi się komunikat [Verbunden] [Połączono].

Sposób korzystania z funkcji Bluetooth na smartfonie/tablecie opisany został w instrukcji obsługi danego urządzenia.

9.2 Odtwarzanie Bluetooth

Po udanym sparowaniu smartfona/tabletu z DIGITRADIO 230 OD możliwe jest rozpoczęcie odtwarzania.

Otwórz w smartfonie/tablecie aplikację muzyczną i rozpocznij odtwarzanie. W zależności od smartfona/tabletu dźwięk będzie odtwarzany bezpośrednio przez DIGITRADIO lub konieczne będzie wskazanie DIGITRADIO jako urządzenia odtwarzającego dźwięk. Sposób wskazania smartfona/tabletu jako urządzenia odtwarzającego opisany został w instrukcji obsługi smartfona/tabletu.

Regulacja głośności możliwa jest za pomocą pokrętła regulacji głośności lub za pomocą przycisków głośności smartfona/tabletu.
Odtwarzanie może zostać wstrzymane i ponownie przywrócone poprzez krótkie naciśnięcie przycisku Play. Tytuł wybrać można za pomocą pokrętła TUNE/SCAN.

W zależności od smartfona/tabletu przekazywane są także dźwięki nadchodzącego połączenia lub dźwięki systemowe.

Nie ustawiaj zbyt niskiej głośności odtwarzania na smartfonie/tablecie, ponieważ może to spowodować zakłócenia dźwięku.

Używany smartfon/tablet może być ładowany po podłączeniu go do gniazda USB znajdującego się na tylnej ścianie urządzenia DIGITRADIO.

Maksymalny zasięg połączenia Bluetooth wynosi ok. 10 m.

W celu rozłączenia sparowanego urządzenia naciśnij i przytrzymaj przycisk Play. Na wyświetlaczu urządzenia DIGITRADIO pojawi się komunikat [Brak połączenia] i urządzenie ponownie przejdzie do trybu parowania.

10 Wejście AUX

Wejście AUX umożliwia podłączenie zewnętrznych odtwarzaczy takich jak np. smartfony/tablety, nie posiadających modułu Bluetooth.

Otwórz zaślepkę z napisem AUX, znajdująca się z tyłu urządzenia DIGITRADIO 230 OD.

Podłącz zewnętrzny odtwarzacz za pomocą wtyczki jack 3,5 mm (nie należy do wyposażenia) do gniazda AUX.

Naciskaj przycisk MODE aż do pojawienia się komunikatu [AUX] na wyświetlaczu.

Uruchom odtwarzanie muzyki na zewnętrznym odtwarzaczu.

Regulacja głośności możliwa jest za pomocą pokrętła regulacji głośności lub za pomocą regulatora głośności smartfona/tabletu.

Nie ustawiaj zbyt niskiej głośności odtwarzania na zewnętrznym odtwarzaczu, ponieważ może to spowodować zakłócenia dźwięku.

Zewnętrzny odtwarzacz może być ładowany po podłączeniu go do gniazda USB znajdującego się z tyłu urządzenia DIGITRADIO.

11 Ustawienia systemowe

Wszystkie opisane w poniższym punkcie ustawienia obowiązują zarówno w trybie DAB+, UKF, jak i Bluetooth i AUX.

11.1 Funkcja Sleep

Aktywowanie funkcji Sleep umożliwia automatyczne wyłączenie DIGITRADIO 230 OD po określonym czasie.

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System]> [Timer drzemki].
Za pomocą przycisku TUNE/SCAN możliwe jest ustalenie czasu, po którym urządzenie przejdzie do trybu czuwania. Opcje pojawiają się w następującej kolejności: wył., 15, 30, 45, 60 oraz 90 minut.
Po wybraniu ustawienia naciśnij pokrętło TUNE/SCAN.

Ponowne wywołanie menu funkcji Sleeptimer spowoduje wyświetlenie pozostałego czasu.

11.2 Budzik

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Budzik].

11.2.1 Ustawianie czasu budzenia

Z funkcji budzenia można korzystać wyłącznie po prawidłowym ustawieniu godziny. W zależności od konfiguracji nastąpi to automatycznie lub wymaga ręcznego ustawienia. Ustawienie czasu możliwe jest w trybie ręcznym lub w trybie aktualizacji przez stacje DAB/UKF. Dalsze informacje na ten temat zamieszczono w punkcie 11.1.

Za pomocą pokrętła TUNE/SCAN wybierz jedno z ustawień budzika Budzik 1 lub Budzik 2 i naciśnij pokrętło TUNE/SCAN w celu uruchomienia konfiguracji.
Następnie wykonaj wszystkie punkty w podanej kolejności. Potwierdź wybór, naciskając pokrętło TUNE/SCAN.

[Czas Wł.] > Ustaw czas budzenia, obracając pokrętło TUNE/SCAN, a następnie naciśnij pokrętło TUNE/SCAN w celu rozpoczęcia edycji kolejnego punktu.

[Czas trwania] > Ustaw czas trwania budzika, obracając pokrętło TUNE/SCAN, a następnie naciśnij pokrętło TUNE/SCANw celu przejścia do edycji kolejnego punktu.

[Źródło] > Wybierz dźwięk budzika (dzwonek lub stacja radiowa), obracając pokrętło TUNE/SCAN, a następnie naciśnij pokrętło TUNE/SCAN w celu rozpoczęcia edycji kolejnego punktu.

W przypadku ustawienia radia cyfrowego (DAB) lub analogowego (UKF) jako dźwięku budzika, można wybrać z listy ulubionych odpowiednią stację lub uruchomić ostatnio odsłuchiwaną stację. Następnie naciśnij pokrętło TUNE/SCAN.

Wybierz dni aktywności budzika. System umożliwia ustawienie opcji Codziennie, Jeden raz, Weekend (So. i Nd.), Dni robocze (Pn. - Pt.). Następnie naciśnij pokrętło TUNE/SCAN w celu przejścia do kolejnego etapu ustawień.

W przypadku ustawienia opcji Einmal (jeden raz), konieczne będzie podanie daty uruchomienia budzika.

Następnie możliwe będzie ustawienie głośności budzika. Za pomocą pokrętła TUNE/SCAN ustaw głośność budzenia. Następnie naciśnij pokrętło TUNE/SCAN.

Aktywowanie budzika nastąpi po naciśnięciu przycisku Wł. i ponownym naciśnięciu pokrętła TUNE/SCAN. Budzik został aktywowany.

Aktywność budzika jest sygnalizowana symbolem dzwonka, widocznym na wyświetlaczu.

Pamiętaj, że funkcja budzika dostępna jest tylko przy zasilaniu sieciowym. W trybie akumulatorowym budzik nie zostanie uruchomiony ze względu na funkcję oszczędzania energii. Możliwe jest tylko jego ustawienie i aktywowanie.

11.2.2 Wyłączanie budzika po uruchomieniu alarmu

Naciśnij przycisk ON/OFF w celu wyłączenia budzika.
Naciśnij pokrętło TUNE/SCAN w celu włączenia funkcji drzemki (Snooze). Naciskając pokrętło TUNE/SCAN, można ustawić długość przerwy w przedziale od 5 do 10 minut. Po upłynięciu czasu drzemki dźwięk budzika zabrzmi ponownie.

11.2.3 Wyłączanie budzika

Wyłączenie budzika następuje po naciśnięciu przycisku MENU i wybraniu opcji [System] > [Budzik] > [Budzik 1/2] oraz obróceniu pokrętła sterowania TUNE/SCAN w trakcie wyświetlania na ekranie komunikatu [Ustawianie budzika 1/2]. Następnie, obracając pokrętło TUNE/SCAN, wybierz opcję [Wyl.]. W celu zapisania ustawień naciśnij przycisk TUNE/SCAN.

11.3 Korektor dźwięku

W celu dostosowania barwy dźwięku do indywidualnych upodobań możliwa jest oddzielna regulacja intensywności tonów niskich i wysokich lub też wybranie jednego z zapisanych profili.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Korektor dźwięku].
Za pomocą pokrętła TUNE/SCAN wybierz albo wstępne ustawienie (normalne, muzyka klasyczna, Jazz, Pop, Rock, głos) lub opcję Mój profil w celu ustawienia głośności dźwięków o niskiej i wysokiej częstotliwości. Naciśnij pokrętło TUNE/SCAN w celu przejęcia wybranego ustawienia.

11.3.1 Mój profil

W celu indywidualnego ustawienia głośności dźwięków o wysokiej i niskiej częstotliwości, naciśnij przycisk MENU i za pomocą pokrętła TUNE/SCAN wybierz opcję [System] > [Korektor dźwięku] > [Mój profil].

Wybierz pozycję [Wysokie dźwięki] w celu dostosowania głośności wysokich częstotliwości w zakresie od -7 do +7 lub [Niskie dźwięki] w celu dostosowania głośności niskich częstotliwości w zakresie od -7 do +7.
W celu potwierdzenia wyboru opcji naciśnij pokrętło TUNE/SCAN.

11.4 Ustawienia godziny i daty

11.4.1 Ręczne ustawianie godziny/daty

W zależności od ustawienia opcji aktualizacji czasu (punkt 11.4.2), konieczne jest ręczne ustawienie godziny i daty.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Czas godzinowy] > [Czas/data].
Pierwsze cyfry (godziny) zaczną migać. Należy zmienić je pokrętem TUNE/SCAN. Obrót w prawo powoduje zwiększenie a obrót w lewo zmniejszenie wartości.
W celu potwierdzenia wyboru opcji naciśnij pokrętło TUNE/SCAN.
Następnie migać zaczną kolejne cyfry (minuty) zegara. Ich ustawienie przebiega w analogiczny sposób.
Po dokonaniu każdego kolejnego ustawienia ponownie naciśnij pokrętło TUNE/SCAN w celu przejścia do kolejnego ustawienia.

Zmianę daty przeprowadź w opisany powyżej sposób.
Po dokonaniu wszystkich ustawień i ostatnim naciśnięciu pokrętła TUNE/SCAN na wyświetlaczu pojawi się komunikat [Czas zapisany].

11.4.2 Automatyczna aktualizacja czasu

To podmenu pozwala na ustalenie, czy aktualizacja czasu będzie dokonywana automatycznie za pomocą sygnału DAB+ lub FM (UKF), czy też ręcznie (punkt 11.4.1).

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Czas godzinowy] > [Autom. aktual.].
Za pomocą pokrętła TUNE/SCAN ustaw następujące opcje:

[Update alle] [Aktualizuj wszystkie] (aktualizacja za pośrednictwem DAB+ i FM)

[Update von DAB] [Aktualizacja przez DAB] (aktualizacja tylko za pośrednictwem DAB+)

[Update von FM] [Aktualizacja przez FM] (aktualizacja tylko za pośrednictwem UKF)

[Kein Update] [Brak aktualizacji] (godzinę/datę należy wprowadzić ręcznie, patrz punkt 11.4.1)

11.4.3 Ustawianie formatu czasu

W podmenu Ustaw tryb 12/24-godz. możliwe jest aktywowanie wskazania czasu w formacie 12- lub 24-godzinnym.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System]> [Czas godzinowy] > [12/24 godz.].
Za pomocą pokrętła TUNE/SCAN ustaw następujące opcje:

[24 Std. einstellen] [Ustaw format 24-godz.]

[12 Std. einstellen] [Ustaw format 12-godz.]

W celu zapisania ustawień naciśnij pokrętło TUNE/SCAN.

11.4.4 Ustawianie formatu daty

Podmenu Ustawienia formatu daty pozwala na zmianę formatu wyświetlania daty.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System]> [Czas godzinowy]> [Ust. formatu daty].
Za pomocą pokrętła TUNE/SCAN ustaw następujące opcje:

[DD-MM-RRRR] (dzień, miesiąc, rok)

[MM-DD-RRRR] (miesiąc, dzień, rok)

W celu zapisania ustawień naciśnij pokrętło TUNE/SCAN.

11.5 Jasność ekranu

System umożliwia ustawienie jasności podświetlenia ekranu w trakcie pracy i ściemnienia tylko w trybie czuwania (tylko przy zasilaniu sieciowym).

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System]> [Podświetlenie].
Za pomocą pokrętła TUNE/SCAN ustaw następujące opcje:

[Betrieb] [Praca] określa jasność w trakcie normalnej pracy włączonego urządzenia. Możliwe jest ustawienie trzech stopni jasności [Hoch] [Wysoki], [Mittel] [Średni] oraz [Niedrig] [Niski]. Za pomocą pokrętła TUNE/SCAN wybierz

opcję podświetlenia i naciśnij pokrętło TUNE/SCAN w celu zapisania ustawienia. Ustawienie jest stosowane zarówno w przypadku podłączenia do zasilania, jak i zasilania akumulatorowego.

[Ustawienia przyciemniania] umożliwiają dostosowanie intensywności podświetlenia w trakcie pracy i czuwania (zasilanie sieciowe według ustawienia parametru czasu [wyłączenie czasowe].

[Czas włączenia] określa czas, po którym urządzenie przejdzie do ustawienia określonego w opcji [Ustawienia przyciemniania]. Ustawienie [Wył.] oznacza podświetlenie ekranu zgodnie z opcją ustawioną przez parametr [Praca].

W trybie czuwania (zasilanie sieciowe) ekran zostanie podświetlony zgodnie z ustawieniem parametru [Ustawienie przyciemniania].

11.6 Wersja językowa

Naciśnij przycisk MENU i za pomocą pokrętła TUNE/SCANwybierz opcję [System] > [Wersja językowa].
Za pomocą pokrętła TUNE/SCAN wybierz jedną z dostępnych wersji językowych i zatwierdź wybór, naciskając pokrętło TUNE/SCAN.

11.7 Ustawienia fabryczne

W przypadku zmiany miejsca ustawienia urządzenia odbiór zapisanych stacji radiowych może okazać się niemożliwy. Przywrócenie Ustawień fabrycznych pozwala na usunięcie wszystkich zapisanych stacji radiowych oraz uruchomienie operacji wyszukiwania stacji.

Naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Ustawienia fabryczne].
W celu przywrócenia ustawień fabrycznych wybierz za pomocą pokrętła TUNE/SCAN opcję [Ja] [Tak] i naciśnij pokrętło TUNE/SCAN.

Wszystkie zapisane stacje radiowe i ustawienia zostaną usunięte. Urządzenie skonfigurowane będzie tak, jak w momencie dostawy.

Na wyświetlaczu pojawi się komunikat [Restart...]. Następnie urządzenie automatycznie dokonuje pełnego wyszukiwania stacji radiowych w trybie DAB. Postęp wyszukiwania jest wyświetlany na ekranie podającym także liczbę znalezionych cyfrowych stacji nadawczych. Po zakończeniu wyszukiwania urządzenie rozpocznie odtwarzanie pierwszej stacji radiowej.

11.8 Wersja oprogramowania

Punkt „Wersja opr. sprz.” umożliwia sprawdzenie aktualnie zainstalowanej wersji oprogramowania sprzętowego.

Krótko naciśnij przycisk MENU i wybierz za pomocą pokrętła TUNE/SCAN pozycję [System] > [Wersja opr.].

12 Czyszczenie

W celu uniknięcia porażenia prądem elektrycznym urządzenia nie można czyścić mokrymi szmatkami ani pod bieżącą wodą. Przed czyszczeniem wyciągnij wtyczkę zasilania i wyłącz urządzenie!

Stosowanie gąbek do szorowania, proszków do szorowania i rozpuszczalników, takich jak alkohol lub benzyna, jest zabronione.

Nie stosuj żadnej z następujących substancji: słonej wody, środków owadobójczych, środków czyszczących zawierających chlor ani kwasów (chlorku amonu).

Obudowę należy czyścić lekko zwilżoną szmatką. Nie stosuj spirytusu, rozpuszczalników itp., ponieważ mogą one uszkodzić powierzchnię urządzenia.

Wyświetlacz czyścić można wyłącznie tkaniną bawełnianą. W razie potrzeby zwilż tkaninę bawełnianą małą ilością niealkalicznego, rozcieńczonego mydła na bazie wody lub alkoholu.

Lekko przetrzyj powierzchnię bawełnianą szmatką.

13 Usuwanie usterek

W przypadku nieprawidłowego działania urządzenia przeprowadź kontrolę zgodnie z poniższą tabelą.

Usterka Możliwa przyczyna/naprawa
Włączenie urządzenia nie jest możliwe.	Urządzenie nie jest podłączone do prądu.Prawidłowo podłącz zasilacz do gniazda zasilania i do urządzenia. Naładuj akumulator.
Brak dźwięku. Zwiększ głośność.
Wyświetlacz nie włącza się. Odłącz	urządzenie od zasilania, wyjmij na krótko akumulator i ponownie włącz zasilanie urządzenia.
Zła jakość odbioru DAB+/FM. Zmień	ustawienie anteny urządzenia DIGITRADIO 230 OD.
Usterka Możliwa przyczyna/naprawa	wa
Obsługiwanie urządzenia nie jest możliwe.	Odlącz urządzenie od zasilania, wyjmij na krótko akumulator i ponownie włącz zasilanie urządzenia.

Jeżeli usunięcie usterki w ten sposób nie powiedzie się, skontaktuj się z naszą linią serwisową.

14 Dane techniczne / Wskazówki producenta

Zastrzega się możliwość wprowadzenia zmian technicznych i wystąpienia błędów.

Źródła odtwarzania DAB/DAB+, FM, Bluetooth, AUX

Zasilanie elektryczne Zasilanie AC: 100–240 V, 50/60 Hz

Akumulator 7,2V/4800 mAh Li-Ion,

Wyjście USB 5 V, 1 A

Częstotliwości UKF: 87,5–108 MHz

Warunki otoczeniaTemperatura robocza	-20° do +60°
Moc wyjściowa audio 2 x 6 W RMS
Masa 2,6 kg
Wymiary zewnętrzne (szer. x wys. x gł.) 262 mm x 218,2 mm x 134 mm

Návod k obsluze

DIGITRADIO 230 OD
