Typ produktu	Maszyna do lodu płatkowego
Model	QLX260F15-1
Marka	VEVOR
Wydajność produkcyjna	260 kg / 24 h (szacunkowo)
Typ chłodzenia	Powietrze lub woda w zależności od konfiguracji
Zasilanie elektryczne	Jednofazowe, 220-240 V, 50/60 Hz (szacunkowo)
Moc znamionowa	Nieokreślona, około 1500 W (szacunkowo)
Wymiary (Dł. x Szer. x Wys.)	Nieokreślone, około 600 x 700 x 800 mm (szacunkowo)
Waga netto	Nieokreślona, około 80 kg (szacunkowo)
Materiał parownika	Stal nierdzewna
Czynnik chłodniczy	R290 (łatwopalny) lub R404A w zależności od modelu
Główne funkcje	Ciągła produkcja lodu, timer, regulacja prędkości parownika, cykl czyszczenia
Panel sterowania	Cyfrowy z przyciskami regulacji (L/M/S/ciągły/Set/Help)
Bezpieczeństwo	Obowiązkowe uziemienie, ochrona przed zwarciem, używać na dedykowanym obwodzie
Konserwacja i czyszczenie	Codzienne czyszczenie parownika i noża; co 3 miesiące radiatora (powietrze); co 6 miesięcy filtra wody (woda)
Części zamienne i naprawy	Łopatki, uszczelki, silnik, sprężarka, sterownik; gwarancja 1 rok na części (bez transportu/robocizny)
Gwarancja	1 rok na części (zależnie od warunków)

Często zadawane pytania - QLX260F15-1 Vevor

Jak uruchomić maszynę do lodu VEVOR QLX260F15-1?

Naciśnij przycisk zasilania na 2 sekundy, aby włączyć. Użyj przycisków L/M/S, aby ustawić drobność lodu (duży/średni/mały) lub naciśnij 'ciągły', aby pracować w trybie ciągłym. Aby zatrzymać, naciśnij ponownie przycisk zasilania.

Jak wyczyścić maszynę do lodu?

Najpierw wyjmij pojemnik na materiał i wyczyść go. Opłucz parownik i nóż wężem do czyszczenia, naciskając przycisk 'czyść', aby obrócić parownik. Do głębokiego czyszczenia użyj dedykowanego cyklu czyszczenia przez panel.

Co zrobić, gdy maszyna wyświetla kod błędu E2?

Kod E2 oznacza słabe odprowadzanie ciepła. Sprawdź, czy wentylator działa (model chłodzony powietrzem) lub czy woda chłodząca krąży prawidłowo (model chłodzony wodą). W razie potrzeby wyczyść radiator lub filtr wlotu wody.

Jaki rodzaj wody stosować w maszynie do lodu?

Używaj przefiltrowanej wody pitnej, aby uniknąć osadzania kamienia. Temperatura wody na wlocie nie powinna przekraczać 30°C, a minimalne ciśnienie wynosi 0,05 MPa dla modeli chłodzonych wodą.

Produkowany lód jest zbyt miękki lub sproszkowany, co robić?

Sprawdź odprowadzanie ciepła (wyczyść radiator lub wentylator). Upewnij się, że nóż jest naostrzony, a odstęp między nożem a parownikiem wynosi około 0,6 mm. Jeśli problem nie ustępuje, czynnik chłodniczy może wyciekać; skontaktuj się z profesjonalistą.

Czy mogę zainstalować maszynę do lodu na zewnątrz?

Nie, ta maszyna jest przeznaczona wyłącznie do użytku wewnętrznego. Umieść ją na poziomej, suchej i stabilnej powierzchni, w odległości co najmniej 50 cm od źródeł ciepła i bez przeszkód na wylocie powietrza.

Jak ustawić prędkość parownika?

Obróć pokrętło regulacji prędkości (lub naciśnij przyciski + i - w modelach z dwoma przyciskami), aby dostosować prędkość obrotową parownika. Zmienia to teksturę lodu: wolniej daje twardsze płatki, szybciej daje miękki lód.

Dlaczego maszyna nie chłodzi?

Najpierw sprawdź zasilanie i bezpieczniki. Jeśli sprężarka nie uruchamia się, sterownik lub sprężarka mogą być uszkodzone. Hałas podczas pracy, ale brak chłodzenia wskazuje prawdopodobnie na wyciek czynnika chłodniczego. Skontaktuj się z serwisem.

Jaka jest gwarancja na maszynę VEVOR QLX260F15-1?

VEVOR udziela rocznej gwarancji na części od daty zakupu. Części są dostarczane bezpłatnie, ale koszty transportu i robocizny nie są wliczone. Zachowaj tabliczkę znamionową i dowód zakupu.

Czy maszyna do lodu nadaje się do użytku profesjonalnego?

Tak, jest przeznaczona do barów, kawiarni, herbaciarni i sklepów z napojami chłodzonymi. Wydajność 260 kg/24h nadaje się do użytku półprofesjonalnego. Należy zlecić instalację profesjonaliście i przestrzegać instrukcji bezpieczeństwa.

INSTRUKCJA OBSŁUGI QLX260F15-1 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO LODU W KSZTAŁCIE PŁATKÓW ŚNIEGU

MODEL:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1

/FC170FD/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203

/QLX1603-1/QLX1603/QLX1752-1/QLX1752

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach. „Oszczę dź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO LODU W KSZTAŁCIE PŁATKÓW ŚNIEGU

MODEL:FC80FD-1/FC80FD/FC125FD-1/FC125FD/FC170FD-1/FC170FD

/QLX100F2-1/QLX100F2/QLX230F10-1/QLX230F10

/QLX260F15-1/QLX260F15/QLX1203-1/QLX1203/QLX1603-1/QLX1603/

QLX1752-1/QLX1752

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Informacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika aby obsługiwać sprzę t!To urządzenie jest zgodne z części 15 przepisów FCC. Działanie jest z zastrzeżeniem nastę pujących dwóch warunków:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym: zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione. zatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić uprawnienia użytkownika do obsługi produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczenia dla urządzeń cyfrowych klasy B zgodnie z części 15 FCCZasady. Niniejsze ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować fale radiowe. energii, a jeżeli nie zostanie zainstalowana i nie bę dzie używana zgodnie z instrukcje mogą powodować szkodliwe zakłócenia w odbiorze sygnału radiowego komunikacji. Nie ma jednak gwarancji, że zakłócenia nie wystąpi w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które mogą być ustala się poprzez wyłączenie i włączenie produktu, użytkownik jest zachę cani do podję cia próby skorygowania zakłóceń przez jeden lub wię cej z nastę pujące środki.Zmiana orientacji lub położenia anteny odbiorczej.Zwiększ odległość mię dzy produktem a odbiornikiem.Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłącz do którego podłączony jest odbiornik.W celu uzyskania informacji należy skontaktować się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym. pomoc.

PRAWIDŁOWA UTYLIZACJA:

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

1. Przegląd produktu

Dzię kujemy za wybranie maszyny do lodu w kształcie płatka śniegu. Ta maszyna do lodu w kształcie płatka śniegu wykorzystuje mię dzynarodową zaawansowaną technologię . Produkcja techniczna, przy użyciu mię dzynarodowych, znanych marek kompresorów i wysokiej jakości akcesoriów chłodniczych. Pię kny wygląd, niezawodna wydajność, zgodna z krajowymi normami bezpieczeństwa maszyn spożywczych i. Normy bezpieczeństwa elektrycznego, szeroko stosowane w ekskluzywnych barach, kawiarniach, herbaciarniach. I ekskluzywnych sklepach z zimnymi napojami, przeczytaj uważnie przed użyciem tej maszyny. W tej instrukcji maszyna jest instalowana w ścisłej zgodności z postanowieniami tej instrukcji. Debugowanie i obsługa.

2. Kwestie wymagające uwagi 1.

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń i powinno być umieszczone w poziomym, suchym i stabilnym miejscu. Na stole nie powinno znajdować się żadne źródło ciepła o temperaturze wyższej niż 70 °C w promieniu 50 cm.

1. Temperatura wlotowa urządzenia chłodzonego wodą nie może przekraczać 30 °C, a ciśnienie wody nie może być niższe niż 0,05 mpa.

Wylot spalin chłodnicy powietrza nie może być zablokowany przez przedmioty niepożądanych.

1. Zgodnie z krajową normą bezpieczeństwa elektrycznego, maszyna ta musi być

zainstalowane. Niezależne źródło zasilania, powierzchnia zużycia przewodu zasilającego nie może być mniejsza niż 2,5 mm, musi mieć dobre urządzenie uziemiające, aby upewnić się, że linia zasilania maszyny jest wyposażona w urządzenie zabezpieczające przed zwarciem. Zakres wahań napię cia w sieciach jednofazowych wynosi 5%.

3. Zasady bezpieczeństwa

Uwaga: podczas transportu maszyna nieuchronnie ulegnie wstrząsomi musi być. Przed użyciem należy odstawić na 2 godziny, aby uniknąć

światło słoneczne

i wysokiej temperatury. Źródło ciepła promieniującego.

Ostrzeżenie:

Aby zapewnić bezpieczeństwo, maszynę musi obsługiwać personel przeszkoleni w obsłudze.

Jeżeli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknię cia zagrożenia. Jeżeli maszyna zepsuła się lub uległa uszkodzeniu, należy unikać niebezpieczeństwa.

Zajmie się tym profesjonalny personel konserwacyjny. Kiedy

jeśli maszyna nie jest używana przez dłuższy czas, należy odłączyć ją od zasilania.

maszynę i połączyć ją z surowcami. Czę ści maszyny w styki są czyszczone, suszone i przechowywane.

Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze. osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenie i wiedzę, jeżeli sprawowano nad nimi nadzór lub instrukcję dotyczącą bezpiecznego korzystania z urządzenia i zrozumienia zagrożenia związane z urządzeniem. Dzieci nie powinny bawić się urządzeniem. Czyszczenie a dzieci nie mogą wykonywać żadnych czynności konserwacyjnych bez nadzoru.

Niebezpieczeństwo:

1.gdy skóra jest naga, mokra, nosi się mokre rę kawiczki lub mokry ubiór ubrania. Nie dotykaj wtyczek ani przełączników pod napię ciem. Nie używaj tych, które są nie jest prawidłowo uziemiona. Maszyna, nie wykonuj żadnych prac konserwacyjnych na maszynie przed odcię ciem zasilania.

1. To urządzenie zawiera łatwopalny czynnik chłodniczy i środek spieniający cyklopentan. Prosimy unikać kontaktu z ogniem podczas transportu i stosowania.

Jeśli maszyna ulegnie awarii, zwrócić się o pomoc do specjalisty.

Wyrzucane odpady należy przekazać do lokalnego punktu utylizacji odpadów.

zwróć uwagę na symbol podobny do lewego boku, który znajduje się z tyłu urządzenia (panel tylny lub sprę żarka) i ma kolor żółty lub pomarańczowy. To symbol ostrzegawczy przed ryzykiem pożaru. W rurach chłodniczych i sprę żarce znajdują się materiały łatwopalne. Podczas użytkowania, serwisowania i utylizacji należy zachować bezpieczną odległość od źródeł ognia.

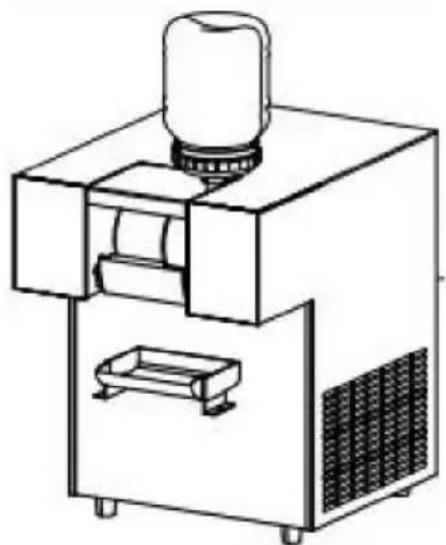

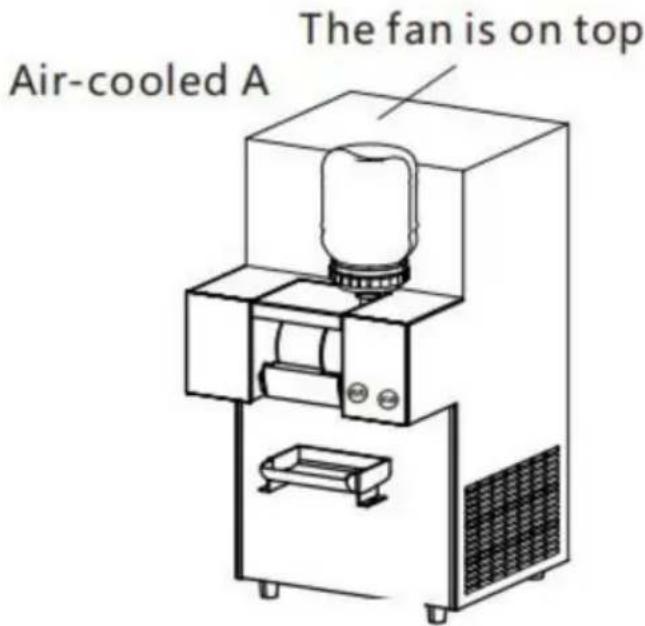

4.struktura maszyny

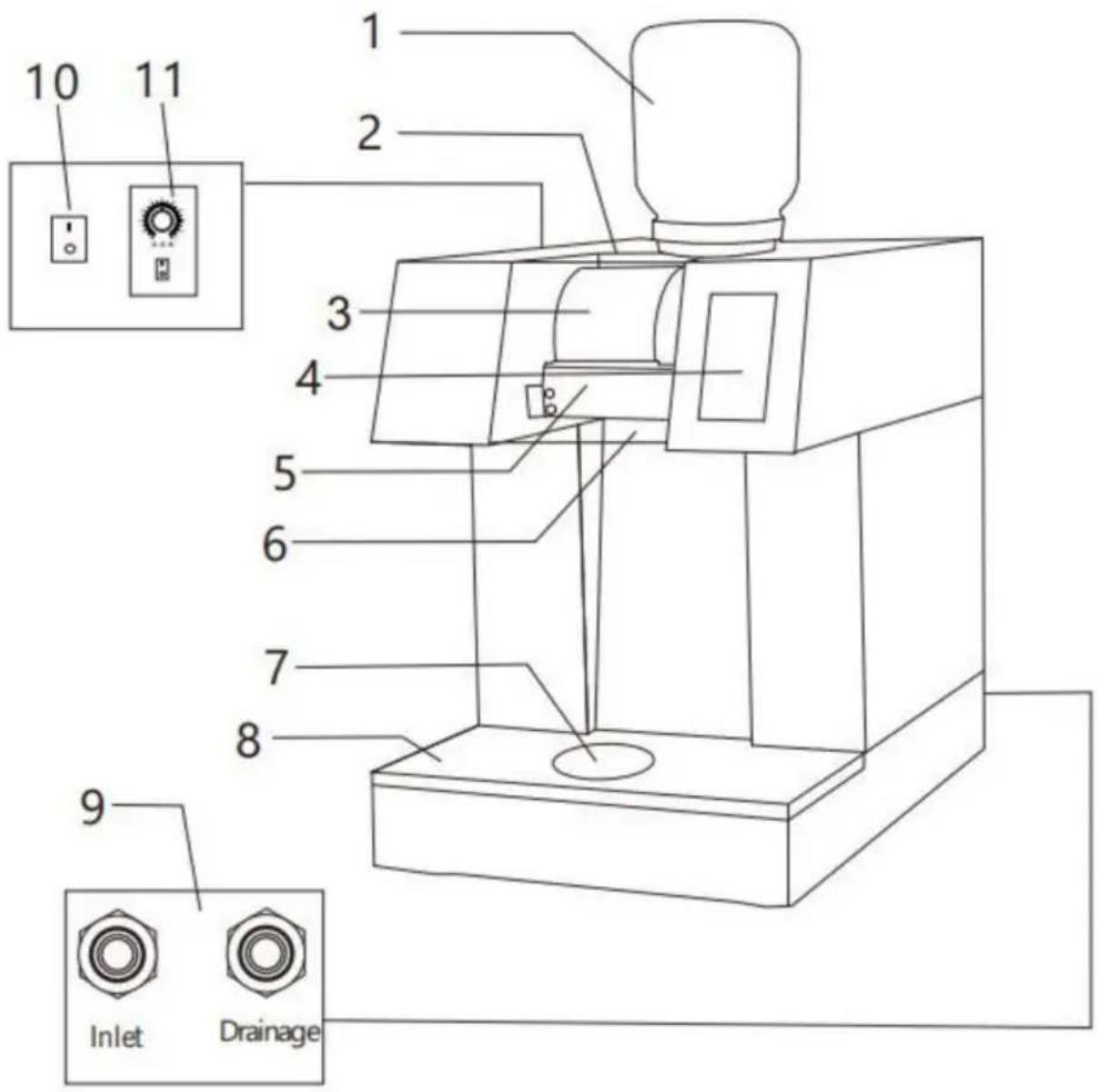

Model chłodzony woda z płytą obrotową 1. Pojemnik na materiał

1. Płyta pyłoszczelna 4.

Działanie 6.

Skrzynka na materiały

3.Parownik 5.Nóż
7. Obrotowy dysk
8. Przednia płyta

osłonowa 9. Wlot i wylot wody

1. Przełącznik zasilania
2. Prę dkość

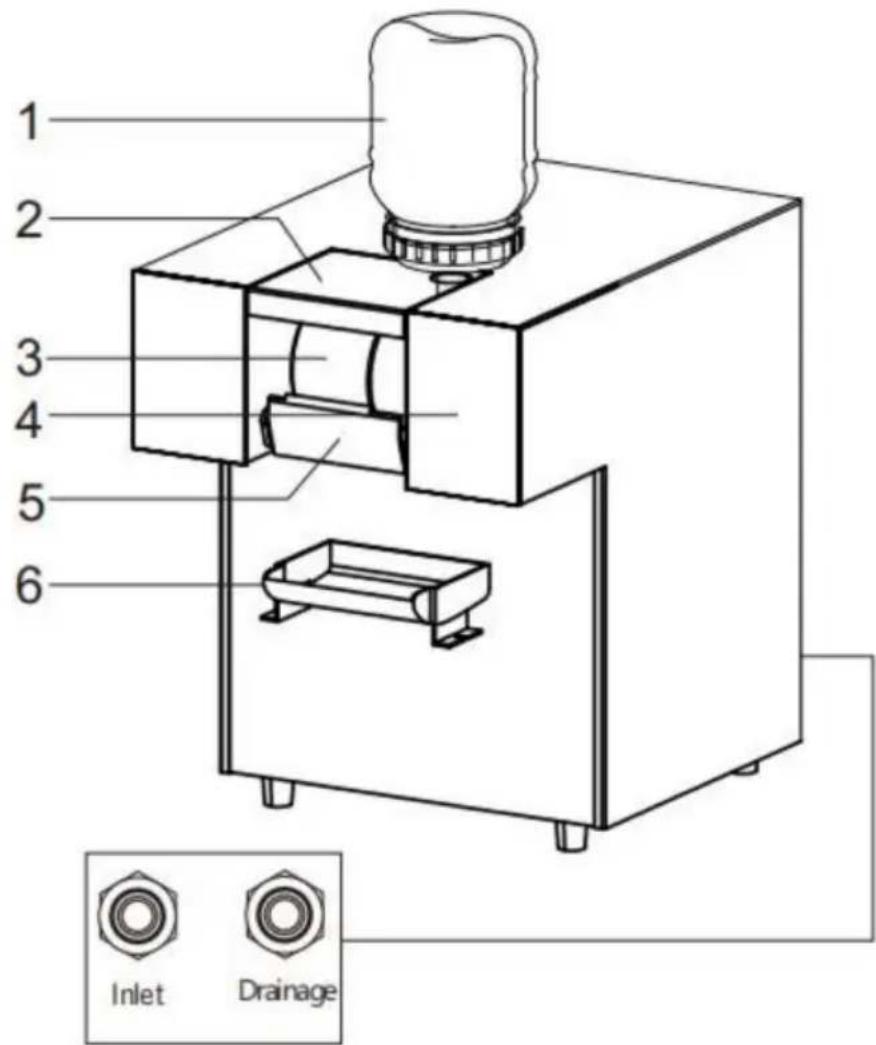

Model chłodzony cieczą bez obrotowej płyty 1. Pojemnik na materiał

1. Płyta pyłoszczelna
2. Parownik 4.

Praca 5. Nóž

1. Pudełko na materiały

5. Instalacja i debugowanie

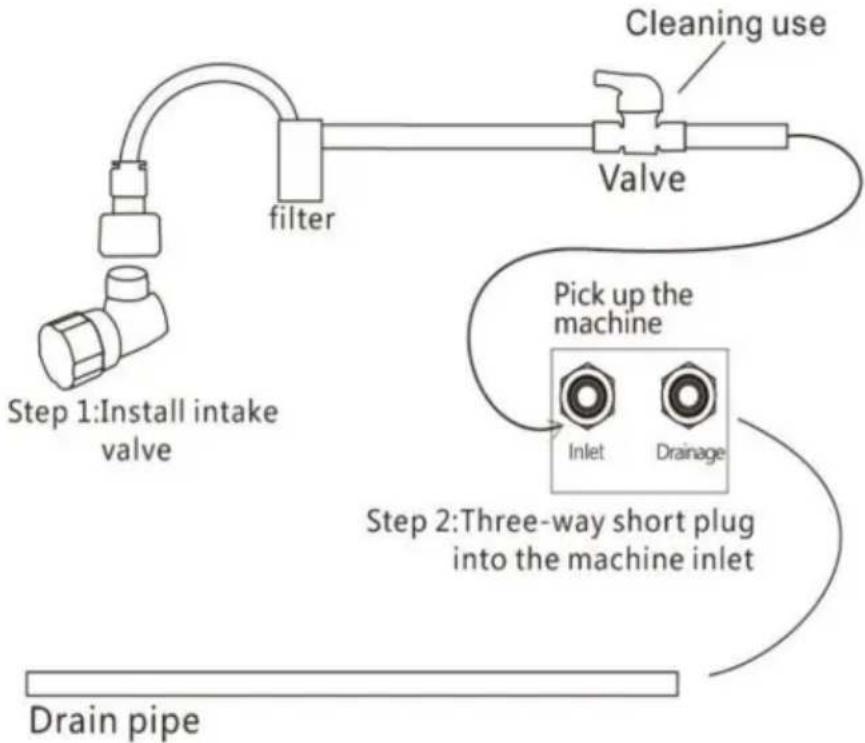

Instalacja rur wlotowych i wylotowych

A. Otwarcie zaworu to rura wlotowa B.

Prosta rura to rura spustowa

Krok 3: Włóż odpływ do wylotu urządzenia

Całkowita długość rury wlotowej nie powinna przekraczać 4 m, zbyt długa może mieć wpływ na efekt chłodzenia i dopływ

temperatura nie może przekraczać 28 stopni.

Rura spustowa zbiornika na wodę odprowadzana jest do

kanalizacja (tylko dla modeli z niezależnym, obrotowym dyskiem.

6.Instrukcja obsługi

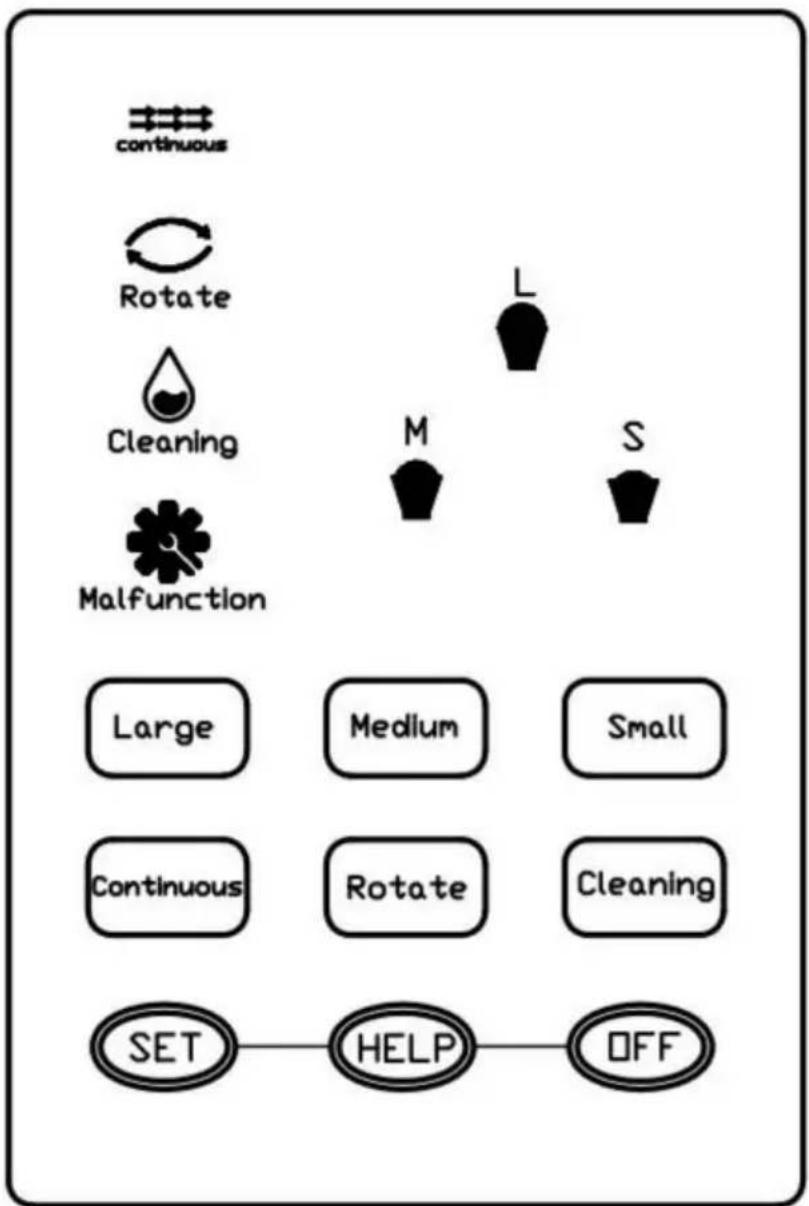

A: Sekcja A Panel operacyjny

Naciśnij: Duży, Średni, Mały, praca, odliczanie do 0.stop

Naciśnij: ciągły. Maszyna pracuje nieprzerwanie, naciśnij:

SET, aby wejść do interfejsu ustawień.

naciśnij: HEIP, przejdź do strony z instrukcjami obsługi, B.

Regulacja prę dkości obrotowej parownika, przekrę ć pokrę tło regulacji, aby dostosuj prę dkość parownika do pożądanego kształtu lodu,

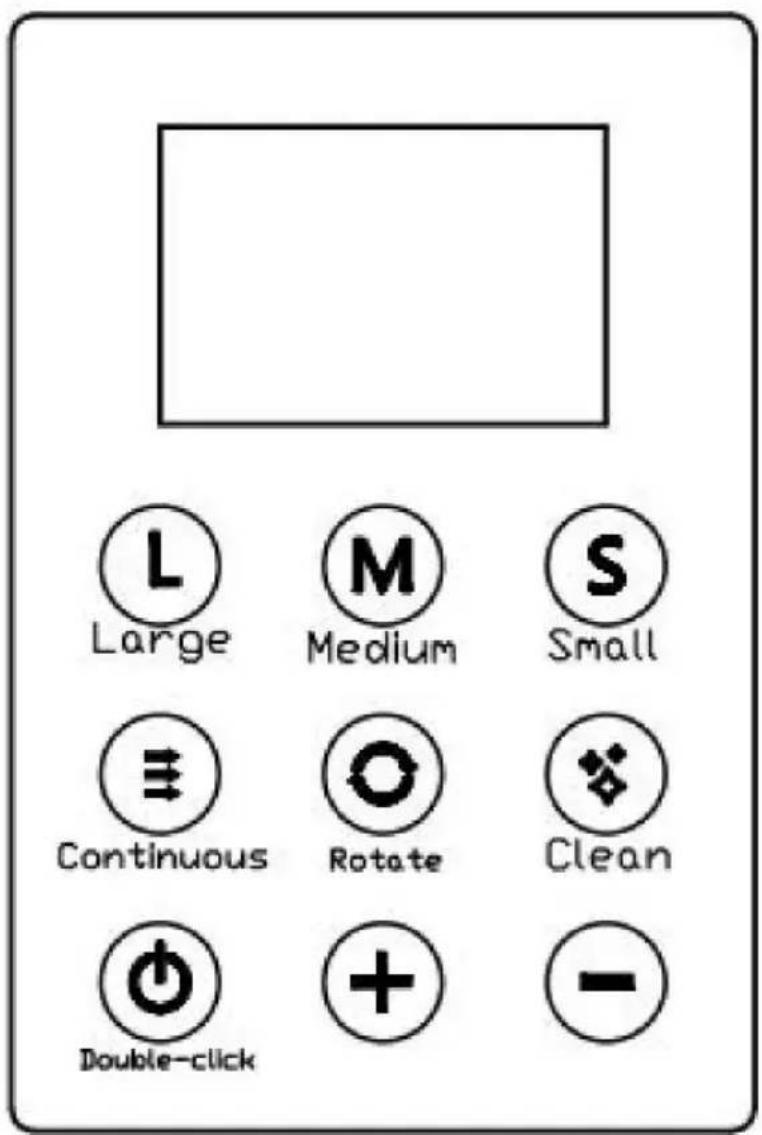

B: Panel operacyjny sekcji B

A: Sekcja A Panel operacyjny

Kliknij dwukrotnie przycisk zasilania, a lampka się zapali, przejdź do trybu gotowości, naciśnij: ciągła, urządzenie pracuje nieprzerwanie, naciśnij ponownie przycisk Stop, naciśnij: L, M, S, urządzenie przechodzi w odliczanie do pracy, zatrzymuje się na 0. naciśnij: czyszczenie parownika, obraca się bez chłodzenia, przepłucz urządzenie

z rurka do czyszczenia.

L, M, S, Ustawienie czasu: naciśnij +,- Kontrolki migają, naciśnij wzmocnienie przez 6 sekund +,-, aby ustaw czas, automatyczne zapamię tywanie bez użycia siły po 6 sekundach,

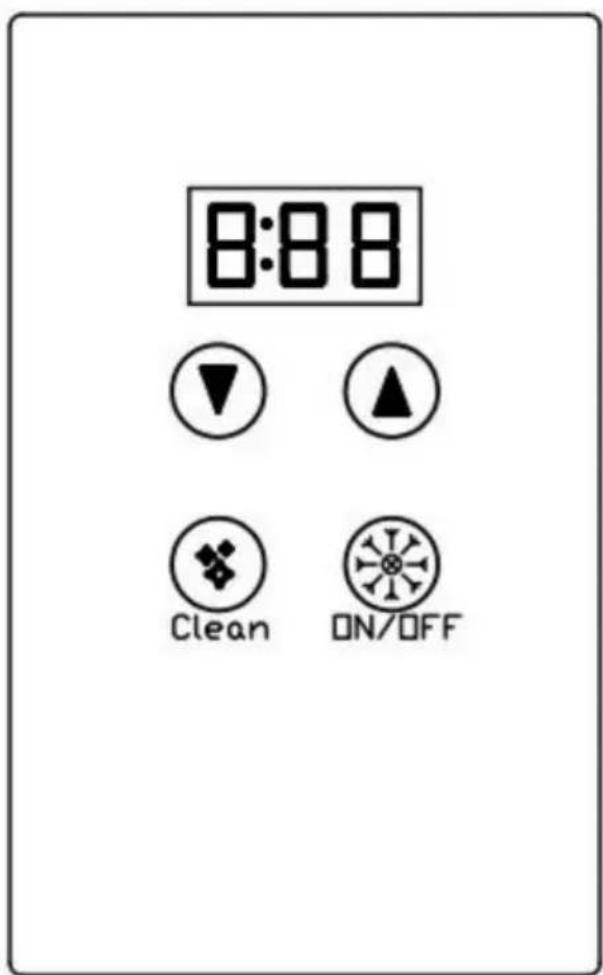

C: Instrukcja obsługi dotykowej dwoma przyciskami

Naciśnij przycisk WŁ./WYŁ. na 2 sekundy, nastę pnie zatrzymaj się na 2 sekundy i naciśnij 1 lub 2 klawisze do regulacji prę dkości parownika bę bnowego podczas produkcji lodu

praca.

CZYSZCZENIE: naciśnij przycisk czyszczenia na 2 sekundy i przytrzymaj go przez dłuższy czas, a parownik bę bna zostanie wyłączony. zaczyna się obracać i czyścić. Podczas czyszczenia naciśnij przycisk 1 lub 2, aby dostosować czas czyszczenia.

proszę sprawdzić, czy maszyna ma słabe odprowadzanie ciepła, gdy E2 jest wystawiany.

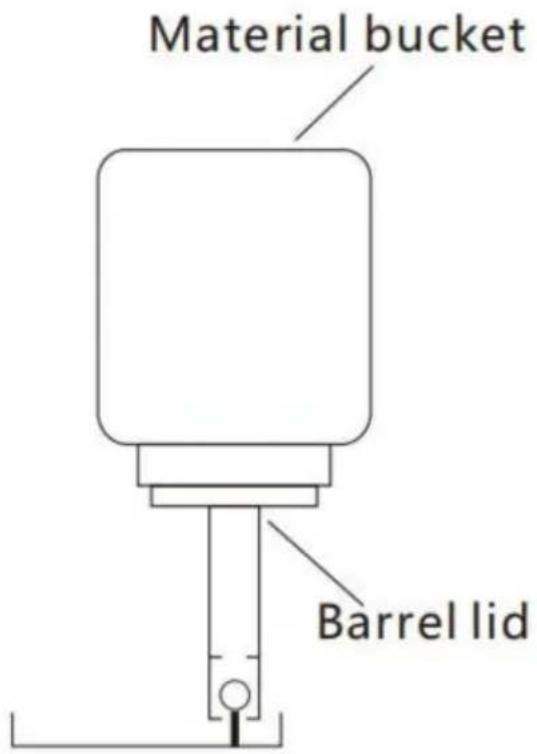

Sposób montażu beczki materiałowej:

Załaduj beczkę, zamknij pokrywę, a nastę pnie odwróć wiadro do góry nogami i umieść je w dół przez płytę pyłoszczelną, jak pokazano na rysunku, Maszyna

czyszczenie

Proszę sprawdzić, kiedy wyświetla się błąd Proszę sprawdzić, czy ciepła woda jest maszyna chłodzona wodą,

Proszę sprawdzić wentylator w modelu chłodzonym powietrzem i wyczyścić chłodnicę,

7.Konserwacja maszyn

Po codziennym użytkowaniu należy wyczyścić maszynę, najpierw ją wyjmując pojemnik na materiał i wyczyść go, a następnie wypłucz parownik i nóż za pomocą rurę czyszczącą, jednocześnie naciśnij przełącznik, aby uruchomić parownik Obróć, Model chłodzony powietrzem: Chłodnica powinna być czyszczona z kurzu co 3 miesiące, delikatnie czyszcząc chłodnicę szczotką podczas czyszczenia, Maszyna chłodzona wodą: Filtr wlotowy jest czyszczony co 6 miesięcy cy, tak aby aby nie wpływać na efekt chłodzenia.

Opis gwarancji

Ponieważ maszyna ta jest używana za granicą, nasza firma nie jest w stanie zapewnić serwis gwarancyjny. Jeśli maszyna zepsuje się w ciągu roku od daty zakupu nasza firma może dostarczyć części zamienne bezpłatnie opłata. Ale koszty transportu i konserwacji nie są wliczone. Uzyskaj bezpłatne akcesoria z tabliczką znamionową maszyny i dowodem zakupu.

8. Analiza awarii

Kłopoty	Powód	Analizować	Utrzymywać
Ten maszynanie jest odpowiadanie	Brak prądu	Gniazdo rozwolnienie	Naprawić lub wymienić
	Jest moc i nie może być obsługiwany	Ten przełącznik lub kontroler jest złamany	Naprawić lub wymienić
Niechłodzony	Kompresor nie działa	Wadliwy kompresor lub sterownik	Naprawić lub wymienić
	Kompresor nie jest chłodzony	Wyciek czynnika chłodniczego	Kontrola i konserwacja
Różnica chłodzenia	Środkowa część zamarza	Wyciek czynnika chłodniczego	Kontrola i konserwacja
	Lód nie jest twardy	Słabe ciepło rozpusta	Wymień wentylator lub wyczyść chłodnicę
			Sprawdź źródło wody
Różnica cząstek odladzających	Nierównomierne lukier	Problem z surowcami	Zmień surowce
		Ostrze nie jest ostry	Zmień ostrze
		Mała przerwa mię dźy ostrzami	Adiutant przerwa (0,6 mm)
Wyparka	Elektryczny silnik nie obracaj się	Zerwanie łańcucha Naprawa lub wymiana
	Silnik nie działa	Silnik lub kontroler jest złamany	Zmień silnik lub sterownik
Obracający się dysk nie obracać	Silnik nie działa	Silnik jest złamany	Zmień silnik
Wyciek materiału	Pokrywka wiadra luźny	Pokrywa nie jest dokrę cona	Dokrę ć lub wymień pierścień uszczelniający
