Rodzaj produktu	Wyświetlacz numeryczny (DRO) do obrabiarek
Marka	Vevor
Model	SNS-3V-YE102024
Liczba osi	3 osie (X, Y, Z)
Rozdzielczość	5 μm
Zakres pomiarowy	Do 600 mm na oś (zależnie od enkodera liniowego)
Napięcie zasilania	AC 85-230 V, 50/60 Hz
Wyświetlacz	LED, regulacja jasności
Główne funkcje	Zerowanie absolutne/względne, funkcje ARC, skośna, EDM, biblioteka narzędzi (200 zestawów), kalkulator, tryb uśpienia, pamięć po wyłączeniu
Konserwacja i czyszczenie	Unikać wilgoci, zachlapań płynami i opiłków żelaza. Czyścić suchą szmatką. Nie naprawiać samodzielnie.
Bezpieczeństwo	Odłączyć w przypadku dymu lub zapachu. Używać tylko z kompatybilnymi enkoderami liniowymi. Nie modyfikować.
Akcesoria w zestawie	Enkodery liniowe (według modelu), uchwyty, kable, śruby, podkładki
Środowisko	Używać w suchym środowisku, z dala od kurzu i nadmiernych wibracji
Certyfikaty	Zgodny z częścią 15 zasad FCC
Informacje ogólne	Szczegółowa instrukcja (576 stron) dostępna do pobrania. Wsparcie techniczne przez www.vevor.com/support.

Często zadawane pytania - SNS-3V-YE102024 Vevor

Jak wyzerować wyświetlacz na osi?

W normalnym trybie wyświetlania naciśnij przycisk X_0, Y_0 lub Z_0, aby wyzerować odpowiednią oś. Zerowanie absolutne musi być włączone w menu ABS ZERO.

Jak korzystać z funkcji biblioteki narzędzi?

Otwórz bibliotekę, naciskając 10 razy przycisk ±, aż pojawi się TL - OPEN. Naciśnij TOOL, aby wprowadzić dane. Użyj CALL, aby przywołać narzędzie. Tylko narzędzie referencyjne może być wyzerowane w trybie ABS.

Jak wyregulować jasność ekranu?

Naciskaj ▲ lub ▼, aż pojawi się LED BRI w oknie komunikatów. Użyj X_0, aby dostosować (domyślnie 3). Nie zaleca się zmiany tego ustawienia.

Dlaczego wyświetlacz miga podczas obróbki EDM?

Oznacza to przekroczenie ujemnej wysokości przeciwpożarowej. Wyświetlacz miga, a sygnał wyjściowy zatrzymuje EDM, aby zapobiec zagrożeniu pożarowemu. Sprawdź ustawienie ERRHIGH.

Jak przenieść obliczoną wartość na oś?

Po obliczeniach w kalkulatorze, jeśli tryb wyświetlania kalkulatora jest ustawiony na 1, naciśnij X_0, Y_0 lub Z_0, aby przenieść wynik na odpowiednią oś.

Jak włączyć tryb uśpienia?

W trybie innym niż ABS naciśnij przycisk F, aby wyłączyć wyświetlacz i przejść w tryb uśpienia. Naciśnij ponownie F, aby wyjść z trybu uśpienia.

Co zrobić, jeśli wyświetlacz się nie włącza?

Sprawdź połączenie zasilania (AC 85-230V). Upewnij się, że kabel jest prawidłowo podłączony. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną przez www.vevor.com/support.

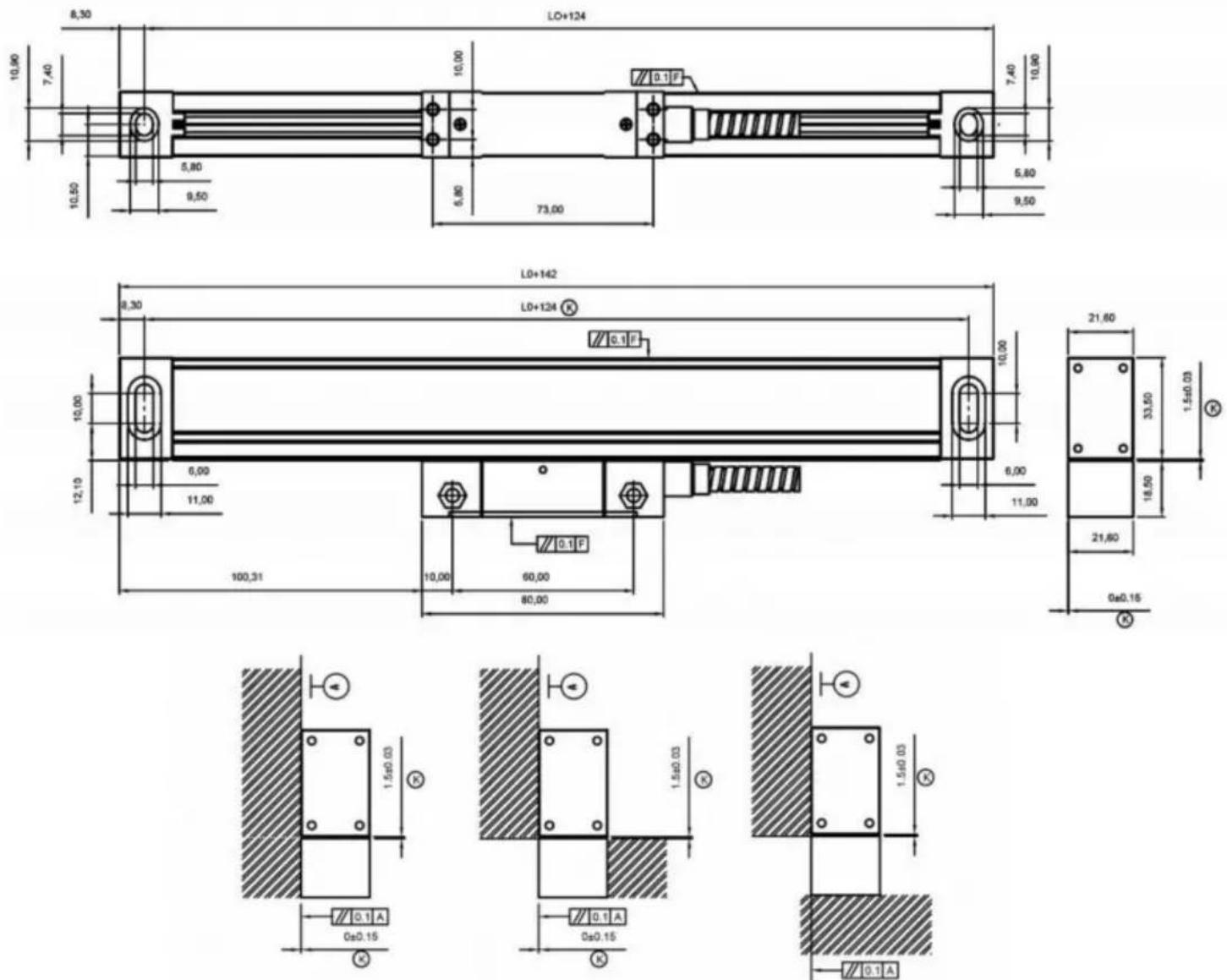

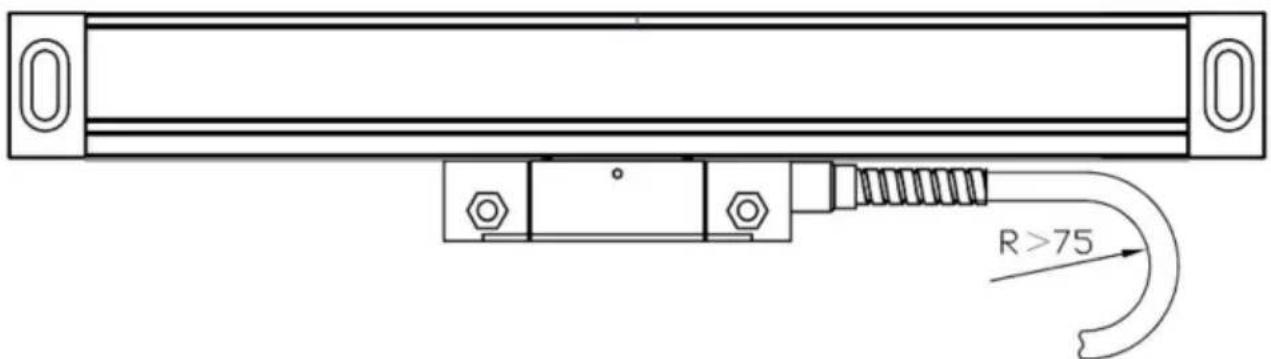

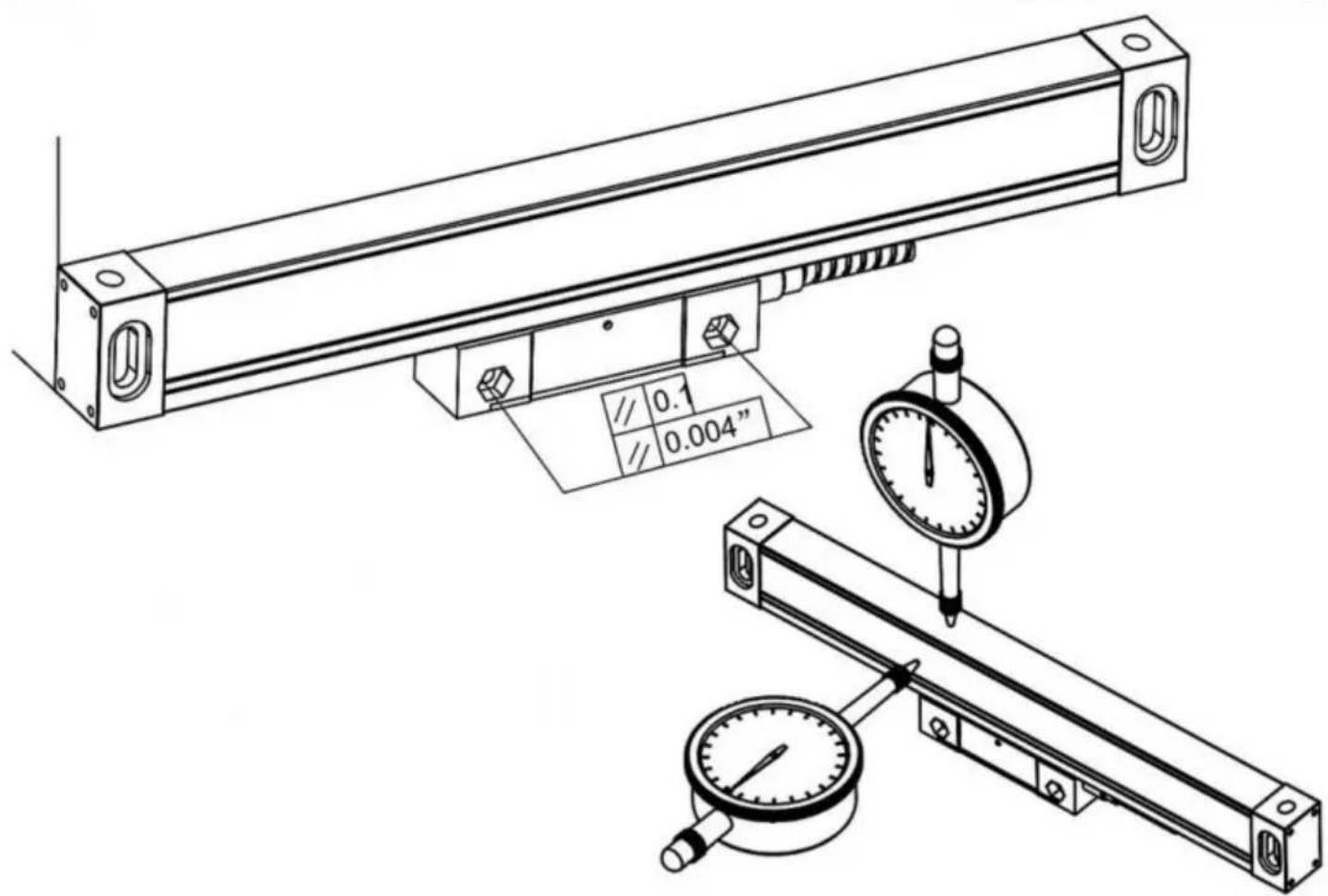

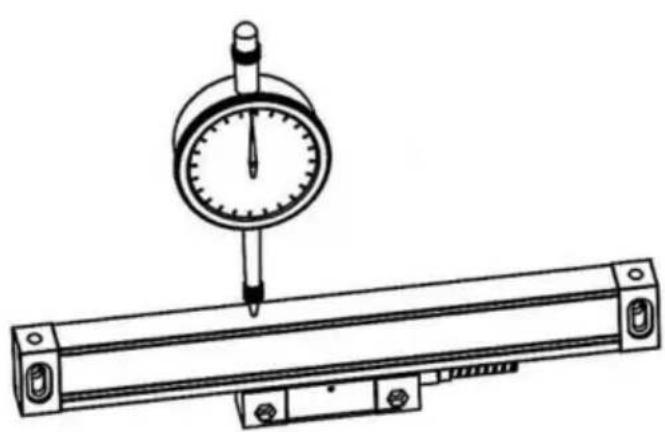

Jak zainstalować enkoder liniowy?

Zamocuj korpus enkodera równolegle do prowadnicy maszyny z luzem 0,8-1,6 mm dla głowicy odczytowej. Użyj dołączonych uchwytów. Odstęp między głowicą a korpusem powinien wynosić 0,25±0,15 mm w poziomie.

Jak usunąć wszystkie dane z biblioteki narzędzi?

W trybie ABS naciśnij 10 razy z rzędu przycisk ±, aż pojawi się TL - CLOSE. Wszystkie 200 zestawów danych zostanie usuniętych.

Jakie typy enkoderów liniowych są kompatybilne?

Używaj tylko optycznych enkoderów liniowych serii YE (np. YE-50 do YE-1000). Nie używaj enkoderów innych marek bez zgody producenta.

INSTRUKCJA OBSŁUGI SNS-3V-YE102024 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI WYŚWIETLACZA DRO

MODEL: SNS-3V-YE102024, SNS-3V-YE161838

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnych cenach.

„Zapisz połowę”, „Połowa ceny” lub inne podobne określenia używane przez nas oznaczają jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z większymi najlepszymi markami i niekoniecznie oznacza to, że obejmuje wszystkie kategorie narzędzi oferowanych przez nas.

Uprzejmie przypominamy o konieczności dokładnego sprawdzenia, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z najlepszymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

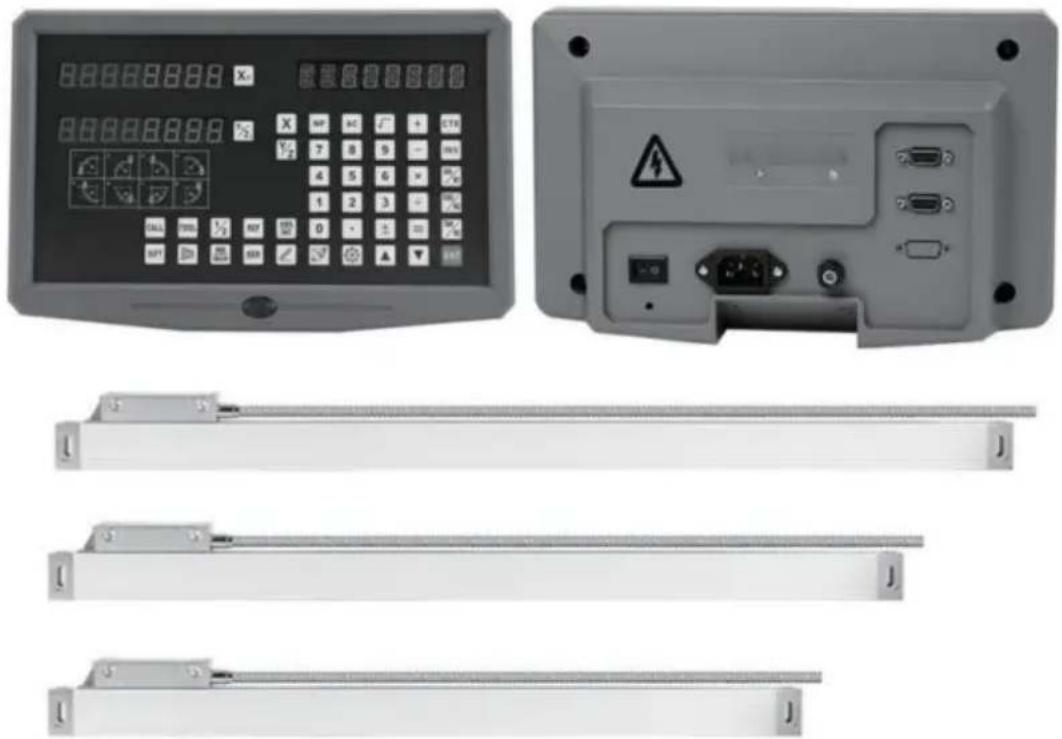

WYŚWIETLACZ DRO

MODEL: SNS-3V-YE102024, SNS-3V-YE161838

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Nie wahaj się

Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku

ostrożnie przed rozpoczęciem użytkowania. VEVOR zastrzega sobie prawo do jednoznacznej

interpretacji naszej instrukcji obsługi. Wygląd produktu podlega

otrzymany produkt. Przepraszamy, że nie będziemy Cię już więcej informować, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Drodzy użytkownicy:

Dziękujemy za zakup wielofunkcyjnych cyfrowych wskaźników odczytu. Odczyty cyfrowe są wykorzystywane w wielu różnych zastosowaniach. Obejmują one: narzędzia maszynowe, w osiach posuwu, urządzeniach pomiarowych i kontrolnych, EDM i stanowiskach aparaty dzielące, narzędzia do ustawiania, pomiarowych kontrola produkcji. Aby spełnić wymagania tych

W wielu zastosowaniach do odczytów cyfrowych można podłączyć wiele enkoderów. Przed użyciem należy uważnie przeczytać wszystkie instrukcje zawarte w instrukcji. ściśle ich przestrzegaj · zachowaj instrukcję do wykorzystania w przyszłości ·

uwaga dotycząca bezpieczeństwa:

Aby zapobiec porażeniu prądem elektrycznym lub pożarowi, wilgoci lub bezpośredniemu rozpyleniu należy unikać płynu chłodzącego. W przypadku jakiegokolwiek dymu lub osobliwego zapachu z wyświetlacza cyfrowego, proszę odłączyć wtyczkę zasilającą natychmiast, w przeciwnym razie może dojść do pożaru lub porażenia prądem. w takim przypadku nie należy podejmować prób naprawy, lecz skontaktować się z firmą lub dystrybutorem.

Odczyt cyfrowy to precyzyjne urządzenie pomiarowe, stosowane za pomocą przyrządu optycznego. Skala liniowa · gdy jest używana, jeśli połączenie między skalą liniową a odczytem cyfrowym jest uszkodzone lub uszkodzone zewnętrznie mogą wystąpić nieprawidłowe wartości pomiarowe · Dlatego też, użytkownik powinien zachować ostrożność.

Nie należy podejmować prób naprawy lub modyfikacji wyświetlacza cyfrowego, gdyż może to spowodować awarię, może wystąpić błąd lub uraz. W przypadku jakichkolwiek nieprawidłowych warunków, proszę skontaktować się z firmą lub dystrybutorem.

Jeżeli optyczna skala liniowa używana z odczytem cyfrowym jest uszkodzona, nie należy używać skali liniowej innej marki. · Ponieważ wydajność, specyfikacja i połączenie produktów różnych i różnych marek różnią się w zależności od modelu, nie wolno podłączać bez instrukcji specjalistycznego personelu technicznego, w przeciwnym razie mogą wystąpić problemy z odczytem cyfrowym.

Wraz z ciągłą aktualizacją produktów, jeśli wystąpią zmiany lub w przypadku zmian parametrów próbki, pierwszeństwo mają pliki losowe, a firma ma prawo do ostatecznej interpretacji bez wcześniejszego powiadomienia.

Spis treści

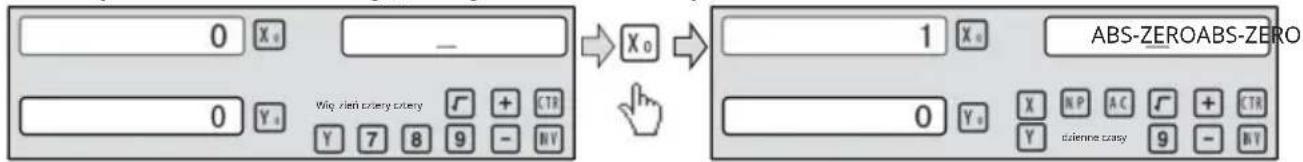

1. 8 ustawienie włączania lub wyłączania zerowania bezwzględnego

naciskać aż w oknie komunikatu pojawi się napis „ABS ZERO”, co oznacza, że operacja zerowania ABS i ustawienia danych zostaną włączone w normalnym stanie wyświetlania.

'1' oznacza, że operacja zerowania ABS i ustawienia danych zostaną wyłączone w normalnym stanie wyświetlania.

naciśnij X₀, aby zmienić tryb zerowania bezwzględnego dla osi X, naciśnij Y₀, aby zmienić tryb zerowania bezwzględnego dla osi Y, naciśnij Z₀, aby

zmienić tryb zerowania bezwzględnego dla osi Z; przykład dla osi X.

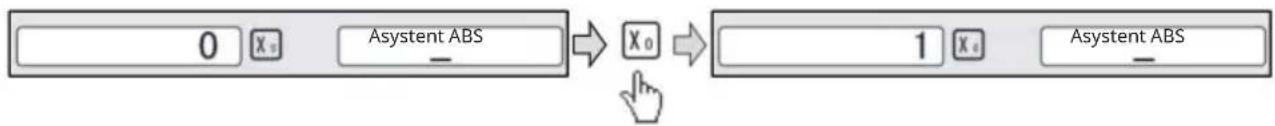

1. 9. Ustawianie formy absolutnej specjalnej funkcji

naciskać ▲ ▼ aż w oknie komunikatu pojawi się „ABS ASST”

„0” oznacza, że wyświetlana jest tylko wartość pozycji specjalnej funkcji Operacja specjalna.

'1' oznacza specjalną funkcję wartość pozycji + ABS Wartość pozycji to Wyświetl w operacji specjalnej Funkcji.

naciskać X₀, aby zmienić tryb absolutny dla funkcji specjalnej,

ustawić następująco:

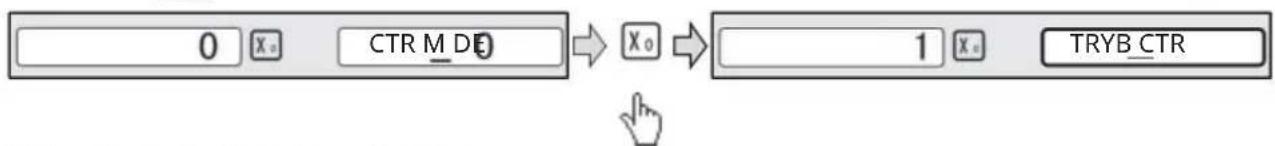

1. 2.10 Ustawianie trybu wyświetlania kalkulatora

naciskać dopóki w wiadomości W nie pojawi się napis „UCCTR MODE”, wartość wyświetlana przez kalkulator w punkcie X oznacza wartość;

'1' wyświetlaną przez kalkulator w oknie komunikatu na wyświetlaczu; naciskać X₀, aby zmienić tryb wyświetlania kalkulatora, zostanie ustawiony jako follow

3.2.11 Ustawienie jasności wyświetlacza

Ustawienie jasności wyświetlacza LED, domyślne ustawienie fabryczne to tylko „3”, im wyższy parametr, tym większa jasność. Naciśnij „xo”, aby ustawić, nie zaleca się samodzielnego ustawiania wartości domyślnej.

2. Przenieś NARZĘDZIE na przeciwną stronę przedmiotu obrabianego i dotknij go. Następnie naciśnij + 1/2 z kolei, aby wyświetlić wartość na osi X.

3. Przesuń tabelę motywów, aż na osi X wyświetli się „0.000” okno. Pozycja jest środkiem obrabianego przedmiotu.

1. 6. Wyczyść wszystkie dane SDM.

W trybie ABS, aby nacisnąć w sposób ciągły dziesięć razy spowoduje wyczyszczenie wszystkich danych dla 200 zestawów SDM. Okno Message wyświetla „CLR”.

4.7 Tryb uśpienia

W trybie innym niż ABS, naciśnięcie klawisza

F. Wyłącz wszystkie wyświetlacze

i DRO uzyskując dostęp do trybu uśpienia, a następnie naciskając ten klawisz ponownie spowoduje powrót DRO do trybu roboczego. W trybie uśpienia DRO jest nadal w stanie roboczym i faktycznie rejestruje NARZĘDZIE

movement.

Przykład: W trybie innym niż ABS, aby uzyskać dostęp do trybu uśpienia, naciśnij klawisz F. W trybie uśpienia naciśnięcie klawisza F powoduje wyjście z trybu

Tryb uśpienia.

1. 8. Pamięć przerwania zasilania.

Pamięć służy do przechowywania ustawień DRO i maszyny wartości odniesienia przy wyłączonym zasilaniu.

1. 9. Wyszukaj bezwzględny punkt odniesienia skali

W codziennym procesie obróbki bardzo często zdarza się, że obróbka nie może zostać ukończona w ciągu jednej zmiany roboczej, stąd DRO musi zostać wyłączone po pracy, a przerwa w dostawie prądu może nastąpić w trakcie procesu obróbki, co prowadzi do utraty punktu odniesienia przedmiotu obrabianego (pozycja zerowa przedmiotu obrabianego). Ponowne ustalenie punktu odniesienia przedmiotu obrabianego za pomocą urządzenia do wyszukiwania krawędzi lub innej metody nieuchronnie powoduje niższą dokładność obróbki, ponieważ nie jest możliwe ponowne ustalenie punktu odniesienia obrabianego przedmiotu dokładnie w poprzedniej pozycji. Aby umożliwić odzyskiwanie punktu odniesienia obrabianego przedmiotu z dużą dokładnością i bez konieczności ponownego ustalania punktu odniesienia obrabianego przedmiotu za pomocą czujnika krawędzi lub innych metod, każda skala liniowa ma punkt odniesienia, który jest wyposażony w pozycję punktu odniesienia zapewniającą funkcję pamięci punktu odniesienia.

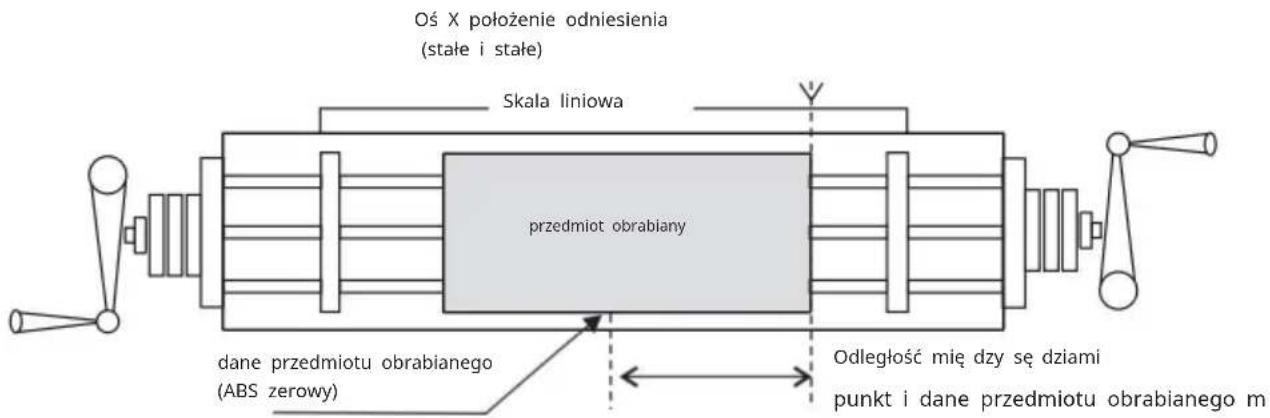

Zasada działania funkcji pamięci danych odniesienia jest następująca.

Ponieważ punkt odniesienia skali liniowej jest stały i ustalony, będzie nigdy się nie zmieniać i nie zniknie po wyłączeniu systemu DRO. Dlatego musimy po prostu zapisać odległość między punktem odniesienia a punktem odniesienia przedmiotu obrabianego (pozycja zerowa) w pamięci nieulotnej. Następnie w przypadku awarii zasilania lub wyłączenia DRO możemy odzyskać punkt odniesienia obrabianego przedmiotu (pozycja zerowa) poprzez wstępne ustawienie zera wyświetlacza pozycji jako zapisanej odległości od punktu odniesienia.

Podczas obróbki przedmiotu obrabianego należy ustalić punkt odniesienia bezwzględnego. Dostępne są trzy tryby pracy (REF, AB, LEF AB):

Przykład: aby zapisać punkt odniesienia osi X

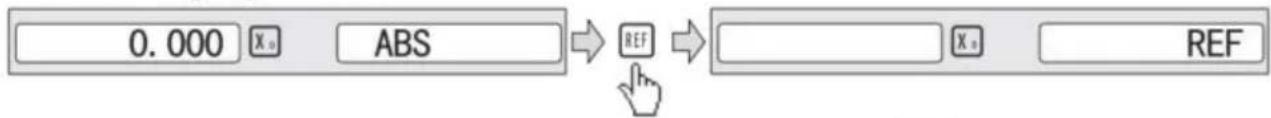

Przykład dla trybu REF:

1. DRO jest ustawiony w współrzędnych ABS. Naciśnij REF, a następnie okno komunikatów wyświetli "REF".

6. Funkcja specjalna

6.1 Obróbka otworów na obwodzie

Dla funkcji ARC dostępne są DWIE funkcje: prosta ARC

Funkcja i gładka funkcja R. Naciśnij, a następnie naciśnij, aby wejść do funkcji ARC, lub do wyboru funkcji gładkiego łuku lub prostego

Funkcja ARC.

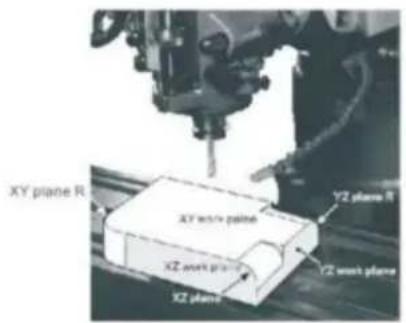

Podczas instalacji zazwyczaj określa się współrzędne maszyny i kierunek X, Y, Z są następujące. Płaszczyzna robocza jest pokazana jako prawa figura.

Z (+kierunek dodatni)

Gdy gładkość nie jest bardzo pożądana, ŁUK PROSTY

Funkcja jest normalnie używana do obróbki łuku. W funkcji SIMPLE do obróbki stosuje się tylko osiem typów ARC. Operator po prostu wybiera typ R i wprowadza parametry promienia łuku.

MAX CUT i zewnętrzny Qrc lub wewnętrzny łuk r. Ogólnie rzecz biorąc, łuk może być obrabiany przez płaskie rowki T wOOL lub arc TOOL, różnica między różnymi płaszczyznami roboczymi, jak pokazano poniżej.

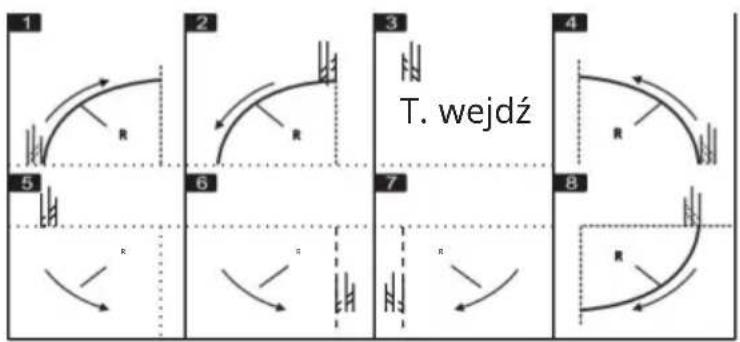

1, PROSTY proste przetwarzanie 2, TYP 1 - 8 Tryb ARC.

3, SEL_XY(XZ,YZ)

4 RAD

1. Porozmawiaj z nim

6 MAKSYMALNE CIĘCIE

7, RAD TL_

wybierz miejsce

Promień łuku

Średnica narzędzia

Krok podawania

łuk zewnętrzny i

łuk wewnętrzny

(tylko dla miejsca xy)

Funkcja gładkiego łuku:

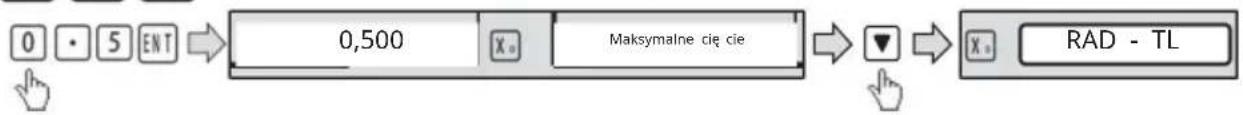

1. Krok podawania wejściowego (MAX_CUT);

naciskać ▲ lub ▼ aż do momentu, gdy w oknie wiadomości pojawi się aplikacja UMAX CUT.

okno. X Window wyświetla poprzednio ustawione MAX_CUT. naciśnij

0 · 5 po kolei, aby wprowadzić wartość MAX CUT;

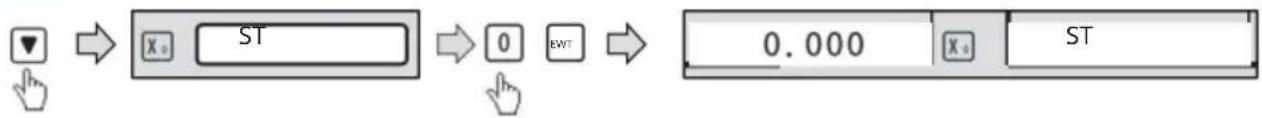

1. Wprowadź kąt początkowy ·

naciskać ▼ dopóki w oknie wiadomości nie pojawi się napis „USTANG”.x

okno wyświetla poprzednio ustawiony kąt początkowy · Następnie naciśnij

0 po kolei, aby wprowadzić kąt początkowy-

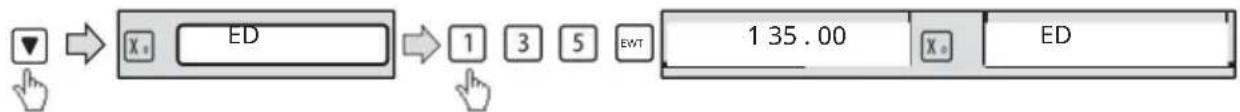

1. Wprowadź kąt końcowy ·

naciskać ▼ dopóki w oknie komunikatu nie pojawi się napis „UED ANG”. X

okno wyświetla poprzednio ustawiony kąt końcowy. Następnie naciśnij

3 5 po kolei, aby wprowadzić kąt końcowy.

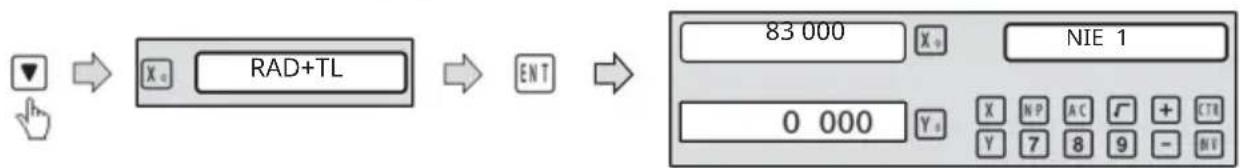

1. Wybierz łuk zewnętrzny lub łuk wewnętrzny

okno ▲ lub ▼ aż w komunikacie pojawi się „RAD-TL”

prasowe. Naciśnij lub aby wybrać miejsce wyświetlania "RAD+TL";

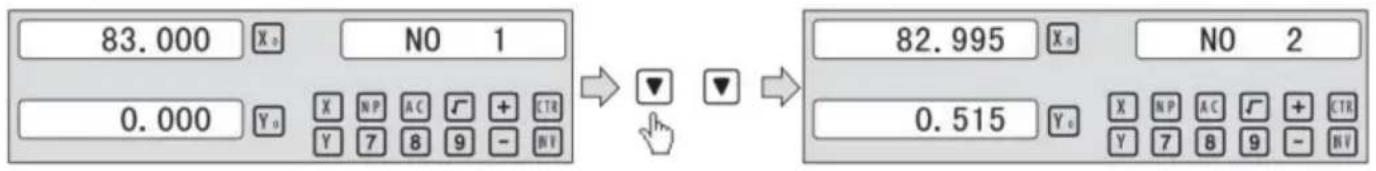

1. Po wprowadzeniu wszystkich parametrów, obróbka.

DRO wyświetli pozycję pierwszego punktu. Wycofaj osie, aż wyświetlacz wskaże 0,000. Wytnij łuk punkt po punkcie zgodnie z wyświetlaczem. Po zakończeniu pozycji pierwszego punktu, naciśnij ▲ lub ▼ aby zmienić punkt położenia.

Obróbka łuku

6.4 Obróbka skośna

Istnieją dwa sposoby obróbki miejsc skośnych:

A) na miejscu. b) na miejscu YZ, lub XZ;

należy wprowadzić tylko następujące parametry:

Zawiera XY (XZ, YZ) ustaw maszynę w miejscu XY, YZ, 0RXZ

TO Kąt nachylenia skośnego

TAM Średnica narzędzia.

ST POT Pozycja początkowa;

ED CAN Zakończenie pozycjonowania;

Przykład 1 dla ukośnego miejsca XY:

gdy płaszczyzna obróbki znajduje się na płaszczyźnie XY, jak pokazano na części Rysunek, kąt nachylenia przedmiotu obrabianego powinien być skalibrowany przed obróbką płaszczyzny skośnej. Dlatego w tym momencie obróbka płaszczyzny skośnej pełni rolę kalibracji skośności.

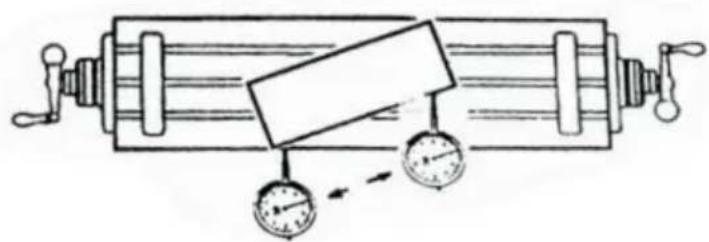

Procedura kalibracji skosu

Najpierw umieść obrabiany przedmiot na stole roboczym pod wymaganym kątem skośnym.

1) Wprowadź funkcję płaszczyzny ukośnej. 2) Wybierz funkcję płaszczyzny XY. 3) Wprowadź kąt nachylenia. 4) Przesuwaj stół roboczy, aż narzędzie pomiarowe (np. czujnik zegarowy) zainstalowane na frezarce dotknie płaszczyzny kalibracji skośnej, ustaw je na zero i przesuń stół roboczy na dowolną odległość w kierunku osi X. 5) Przesuń stół roboczy na odległość osi Y, aż do wyświetlenia zmiany na zero.

6.9. 200 zestawów bibliotek narzędziowych

Do obróbki różnych części zawsze potrzebne jest inne narzędzie. Dla wygodnej obsługi, cyfrowe odczyty La mają funkcję

200 zestawów bibliotek narzędziowych.

Uwaga: Tylko wtedy, gdy La jest wyposażona w blok ustawiania narzędzi, można używać 200 zestawów bibliotek narzędziowych.

1. Ustaw punkt odniesienia TOOL. Po ustawieniu narzędzia, wyzeruj oś X i oś Z, ustaw zero współrzędnych bez względu na inne.
2. Na podstawie rozmiaru TOOL I i datum TOOL określ położenie narzędzia względem zera współrzędnej bez względu na inne i narzędzia odniesienia. Jak na rysunku 6-1. Względny rozmiar narzędzia 2 to AS podążający za osią X: 25-30=-5, oś Z: 20-10=10.
3. Zapisz numer narzędzia i jego rozmiar w cyfrowym czytniku.
4. Numer narzędzia można wprowadzić losowo, odczyty cyfrowe

wyświetlą położenie narzędzia do współrzędnej absolutnej zera. Przesuń La aż oś X i oś Z nie wyświetlą zera. 5. Biblioteki narzędzi mogą zapisać 200 zestawów danych narzędzi.

1. Biblioteki TOOL muszą być używane w stanie otwarcia. 200 zestawów

Biblioteki TOOL można otworzyć poprzez ciągłe naciśnięcie

aż do momentu, gdy w prawym okienku zacznie migać napis TL - OTWARTE i pojawi się znak „21” po lewej stronie prawego okna informacyjnego. Znak wskazuje

operator może konfigurować lub zmieniać 200 zestawów bibliotek TOOL. Poprzez ciągłe

naciśnięcie klawisza ± dziesięć razy spowoduje, że biblioteki narzędziowe 200 zestawów będą zamknięte i miganie prawego okna TL - ZAMKNIĘTE i znak

zniknie. Gdy zniknie znak „21”, 200 zestawów bibliotek TOOL nie może podlegać rewizji.

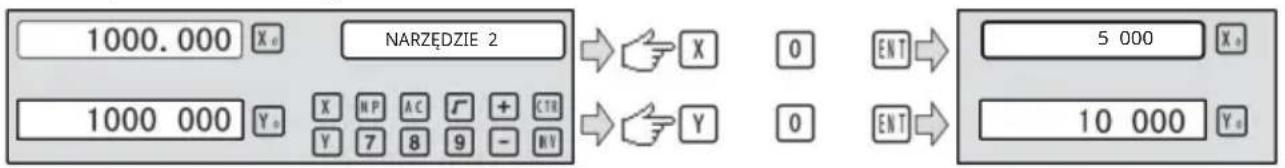

Operacje na danych TOOL i wywołanie TOOL są pokazane następująco: • krok 1: W stanie ABS wprowadź dane 200 zestawów bibliotek TOOL.

otwieranie 200 zestawów bibliotek TOOL poprzez ciągłe naciskanie klawisza

± dziesięć razy A. Znak „” pojawi się w lewym oknie prawego okna informacyjnego.

krok 2: naciśnij Tool, aby uzyskać dostęp do stanu wprowadzania. Wprowadź dane TOOL 1:

krok 3: Wprowadź dane narzędzia TOOL 2:

krok 4: naciśnij, aby kontynuować wprowadzanie danych następnego narzędzia. Poprzez naciśnięcie

numeru i klucza, operator może bezpośrednio wprowadzić specjalny kod danych TOOL. Naciśnij

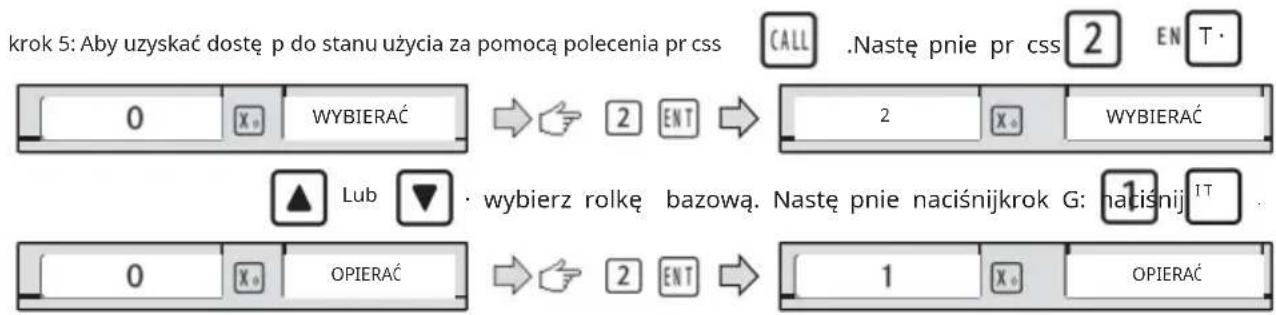

Po skonfigurowaniu bibliotek TOOL należy używać ich zgodnie z

Po wykonaniu poniższych czynności najpierw zamontuj drugie narzędzie.

krok 7: naciśnij CALL, aby wyjść z funkcji;

Notatka:

gdy używane jest narzędzie bazowe, oś CAN nie może zostać wyzerowana w stanie ABS, gdy inne są używane, oś CAN może być zerowana tylko w stanie INC.

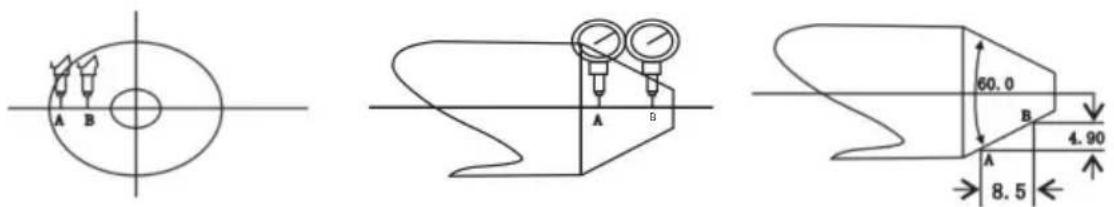

6.9.2 Funkcja zwężania

Do toczenia przedmiotu obrabianego ze stożkiem, stożek przedmiotu obrabianego może być mierzony w przetwarzaniu;

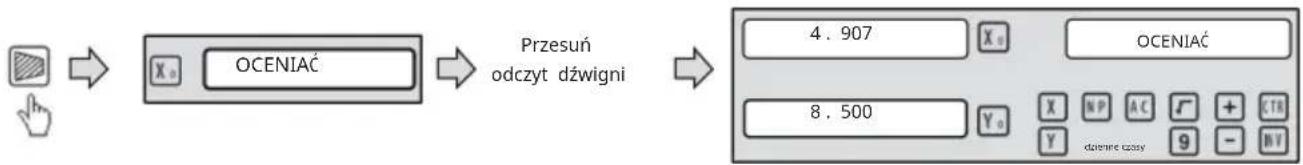

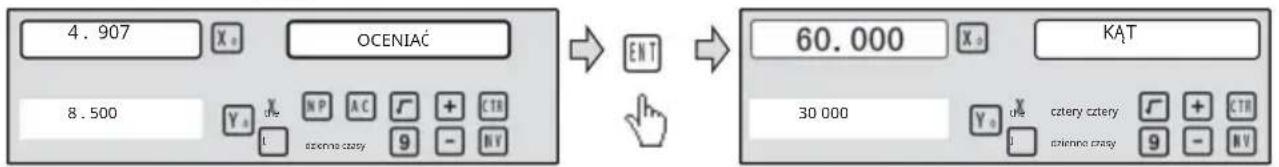

Operacje:

Rysunek AS, powierzchnia styku A przedmiotu obrabianego z odczytami dźwigni i resetuje wskazania dźwigni do zera.

krok 1: naciśnij, a następnie wyświetl okno komunikatu „UMEASU” przetwarzanie papieru · Przesuń dźwignię odczytu na powierzchnię B, aż odczyty dźwigni punkt AS nastąpią;

krok 2: naciśnij, aby obliczyć.

krok 3: naciśnij ▶, aby wyjść z funkcji;

1. 3 Funkcja badawczo-rozwojowa

Do tokarek 2-osiowych i 3-osiowych naciśnij 1/2, tryb wyświetlania osi X jest przełączany pomiędzy promieniem i średnicą. Gdy oś X dla

wyświetlanie średnicy, okno „„ pojawi się po lewej stronie prawej informacyjnego znaku A, ale gdy oś X służy do wyświetlania miernika, znak „” znika · tylko oś X pełni funkcję średnicy/promienia

transformacji.

1. 4 Funkcja Y + Z (dotyczy tylko: 3 osi La the)

Dla 3 osi La, licznika osi y i licznika osi z

Można dodać do wyświetlanego na osi Z poprzez naciśnięcie klawisza, następnie naciśnij klawisz CAN, aby anulować funkcję Y + Z.

6.10 EDM (specjalna funkcja dostosowywania, jeśli potrzebujesz kupić, proszę skontaktuj się ze sprzedawcą w celu dostosowania)

Opis: Funkcja ta jest wykorzystywana do specjalnej obróbki

Obróbka elektroerozyjna (EDM). Gdy ustawiona wartość docelowa EDM Oś Z jest równa wartości bieżącej, odczyt cyfrowy wyprowadzi przełącznik sygnał sterujący EDM, aby zatrzymać obróbkę głęboką.

Ustawienie kierunku osi Z na wyświetlaczu cyfrowym pokazano na rys. 1. Im większa głębokość, tym większa wartość współrzędnych osi Z wyświetlana. Od rozpoczęcia obróbki głębokość będzie stopniowo się zwiększać i osi Z.

Zgodnie z ustawionym kierunkiem osi Z, kierunek obróbki dzieli się na obróbkę pozytywną i negatywną. Gdy elektroda opada, a obróbka odbywa się od góry do dołu, cyfrowa wartość odczytu wzrośnie, co nazywa się obróbką dodatnią (dodatnią). Ustawienie tego kierunku jest ustawieniem normalnym.

Gdy elektroda wznosi się i wykonywana jest obróbka od dołu do góry, wartość odczytu cyfrowego będzie się zmniejszać. Kierunek obróbki jest kierunkiem ujemnym (ujemnym), który jest również nazywany obróbką negatywną (przedstawioną na rys. 1).

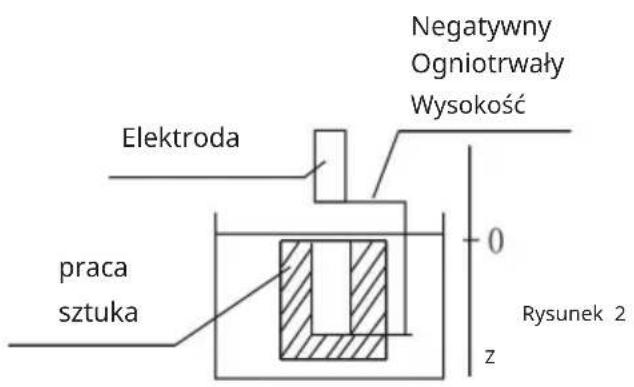

Cyfrowy odczyt posiada również inne funkcje, takie jak negatywna wysokość ognioodporna. Funkcja ujemnej wysokości ognioodpornej jest rodzajem inteligentnego urządzenia ochronnego śledzącego pozycję. W procesie obróbki powierzchnia elektrody wytworzy zjawisko akumulacji węgla. Z powodu długiego czasu lub obróbki dobowej bez dbania o to, podczas generowania akumulacji węgla i nikt nie wykonuje czyszczenia, elektroda będzie powoli wzrastać wzdłuż kierunku ujemnego. Gdy elektroda przekroczy poziom cieczy, często się zapalają i powodują straty. Ta funkcja jest ustawiona tylko w celu rozwiązania tego problemu. Podczas ustawiania ujemnej wysokości ognioodpornej i zwiększonej wysokości elektrody przekracza wysokość między nią a głębokością powierzchni obrabianej (tj. ujemna wysokość ognioodporna), cyfrowy wyświetlacz odczytu będzie migał w celu sprawdzenia poprawności działania; w tym samym czasie wyjście sygnału automatycznie wyłączy EDM, aby wyeliminować ryzyko pożaru.

Rysunek 1

2. Procedura:

Zobacz poniższy przykład szczegółowej obróbki

1) Przed obróbką należy najpierw ustawić każdy parametr GŁĘBOKOŚCI (głębokość obróbki); ERRHIGH (ujemna wysokość ognioodporna), kierunek obróbki (DODATNI/UJEMNY); tryb wyjścia (AUTO/STOP) i tryb wyjścia przekaźnika EDM. 2)

Przesuń elektrodę osi głównej osi Z, aby zetknęła się z odniesieniem do przedmiotu obrabianego. Wyczyść oś A do zera lub ustaw wartość.

3) Wprowadź obróbkę EDM za pomocą klawisza PR CSS EDM.

4) Oś X wyświetli wartość docelową głębokości obróbki. Oś Y wyświetli wartość, która ma być wyświetlana jako głębokość. (Wartość na osi Y to wartość, na której głębokość obrabianego przedmiotu została obrobiona). Oś Z będzie wyświetlać wartość w czasie rzeczywistym dotyczącą własnego położenia. (Wartość na osi Z to wartość położenia głównej elektrody osiowej osi Z).

5) Rozpocznij obróbkę. Wartość wyświetlana na osi Z stopniowo zbliża się do wartości docelowej, a wartość wyświetlana na osi Y również stopniowo zbliża się do wartości docelowej. Jeśli w tym momencie elektroda jest wielokrotnie przesuwana w górę i w dół, wartość wyświetlana na osi Z będzie się zmieniać, ale wartość wyświetlana na osi Y nie ulegnie zmianie, co zawsze będzie wyświetlać głębokość obróbki.

wartość.

6) Gdy wyświetlana wartość osi Z jest równa ustawionej wartości docelowej, przełącznik osiągnięcia pozycji zostanie wyłączony, a EDM zatrzyma obróbkę. W zależności od ustawień operatora istnieją dwa rodzaje trybów wyjścia:

a) Tryb automatyczny:

Podczas wchodzenia do funkcji EDM operator może wprowadzić parametry dla EDM.

Procedura operacji wygląda następująco:

1) Ustaw parametry PCD (ustawienie jest takie samo jak ustawienie wspólne) (PKD).

Po wprowadzeniu wszystkich parametrów i przejściu do stanu obróbki PCD, wyświetlona zostanie pozycja pierwszego dołka.

2) Naciśnij 📊EDN, aby wprowadzić parametr funkcji EDM (metoda ustawień to ten sam przycisk, co ustawienie wspólne parametru EDM). Po wprowadzeniu wszystkich parametrów, naciśnij ciągle, gdy obróbka ▼, aby wejść w stan obróbki EDM. Gdy obróbka jest zakończona, naciśnij 📊EDN, aby wyjść z funkcji EDM i stanu obróbki PCD.

3) W stanie obróbki PCD naciśnij dla pozycji następnego dołka. Przesuń maszynę do wartości wyświetlanej 0, następnie naciśnij PR CSS EDM, aby uzyskać dostęp do ponownego uruchomienia.

funkcji EDM. 4) Powtórz krok 2 i krok 3 dla następujących punktów obróbki.

7 kalkulator

Kalkulator nie tylko umożliwia wykonywanie normalnych obliczeń matematycznych, takich jak +, -, X, /, ale zapewnia również funkcje trygonometryczne do obliczeń metrycznych, takich jak ASIN, SIN, ARCSIN, COS, ARCCOS, TAN, ARCTAN, SQRT itd.

Obsługa jest taka sama jak w przypadku kalkulatorów komercyjnych i jest prosta. Wejście i wyjście z funkcji kalkulatora:

w normalnym trybie wyświetlania: naciśnij R, aby wejść w funkcję kalkulatora.

w trybie wyświetlania kalkulatora: naciśnij R, aby wyjść z funkcji kalkulatora. Wynik transferu kalkulatora dla wybranego zx wynosi.

Po zakończeniu obliczeń, jeżeli tryb wyświetlania kalkulatora jest ustawiony na tryb 1, użytkownik może:

nacisnąć X₀, aby przenieść obliczony wynik na oś X; następnie w oknie X wyświetli się ta wartość;

nacisnąć Y₀, aby przenieść obliczony wynik na oś Y; następnie w oknie Y wyświetli się ta wartość;

nacisnąć Z₀, aby przenieść obliczony wynik na oś Z; następnie w oknie Z wyświetli się ta wartość;

Przesyłanie bieżącej wartości wyświetlanej w oknie do kalkulatora. Jeśli kalkulator wyświetla tryb ustawiony na tryb 1, użytkownik może:

nacisnąć X, aby przenieść wartość wyświetlaną w oknie X do kalkulatora; nacisnąć Y, aby przesłać wartość wyświetlaną w oknie Y do kalkulatora; nacisnąć Z, aby przesłać wartość wyświetlaną w oknie Z do kalkulatora;

8 Dodatek

1. Rozwiązywanie problemów:

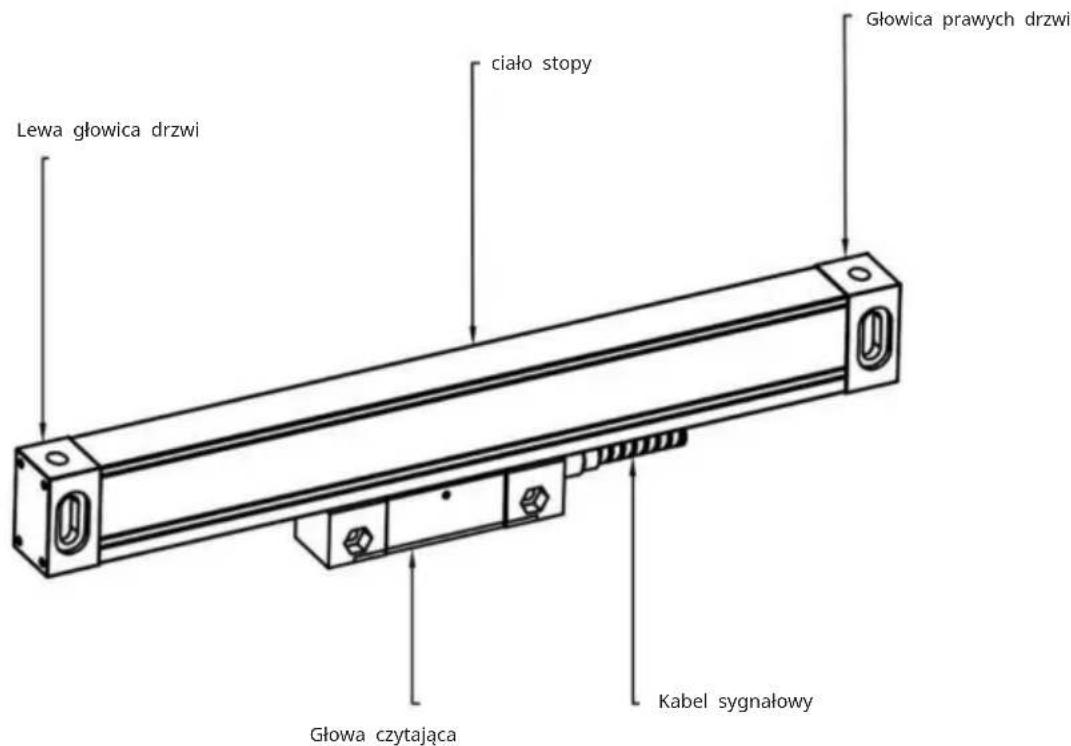

Skala liniowa Rysunki instalacyjne

Metoda instalacji: Rozmiar standardowy: (Jednostka: mm)

Model	TO	L1	L2	Model	L0	L1	L2
YE-50	50 690	174	190 lat-550 550			674
YE-100	100	224	240 lat-600		600	724	740
YE-150		274	290150	YE-650 650		774	790
YE-200 200		324	340 lat-700 700			824	840
YE-250 250		374	390	YE-750	750	874	890
YE-300 300		424	440 YE-800		800	924	940
YE-350 350		474	490 YE-850 850			974	990
YE-400 400			540 YE-900524		900 1024		1040
YE-450 450		574	590 YE-950 950			1074	1090
YE-500 500		624	640 lat-1000 1000			1124	1140

L0: Efektywna długość pomiarowa enkodera liniowego; L1: Długość enkodera liniowego otwory montażowe; L2: całkowita długość enkodera liniowego

Konserwacja:

1. Efektywny przesuw enkodera liniowego powinien być dłuższy niż maksymalny przesuw obrabiarki. Jeśli długość jest niewystarczająca, należy wymienić enkoder liniowy na większy lub dodać blok ograniczający na maszynach. Pozycja końcowa głowicy odczytującej od końca korpusu enkodera liniowego powinna być nie mniejsza niż 10 mm odstępu (patrz poniższy schemat).

1. W przypadku powierzchni nieobrobionych, z tyłu enkodera liniowego należy umieścić podkładkę lub zastosować samodzielnie wykonaną podkładkę montażową, aby zapewnić stabilność i niezawodność połączenia między liniałem kratowym a powierzchnią montażową.

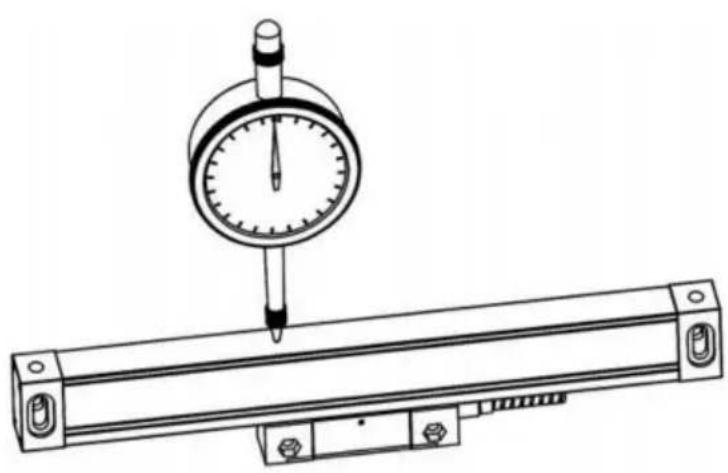

2. Podczas kalibracji równoległości enkodera liniowego za pomocą czujnika zegarowego lub podobnego przyrządu, kąt głowicy bocznej musi mieścić się w granicach ±30 stopni. Im mniejszy kąt, tym lepiej.

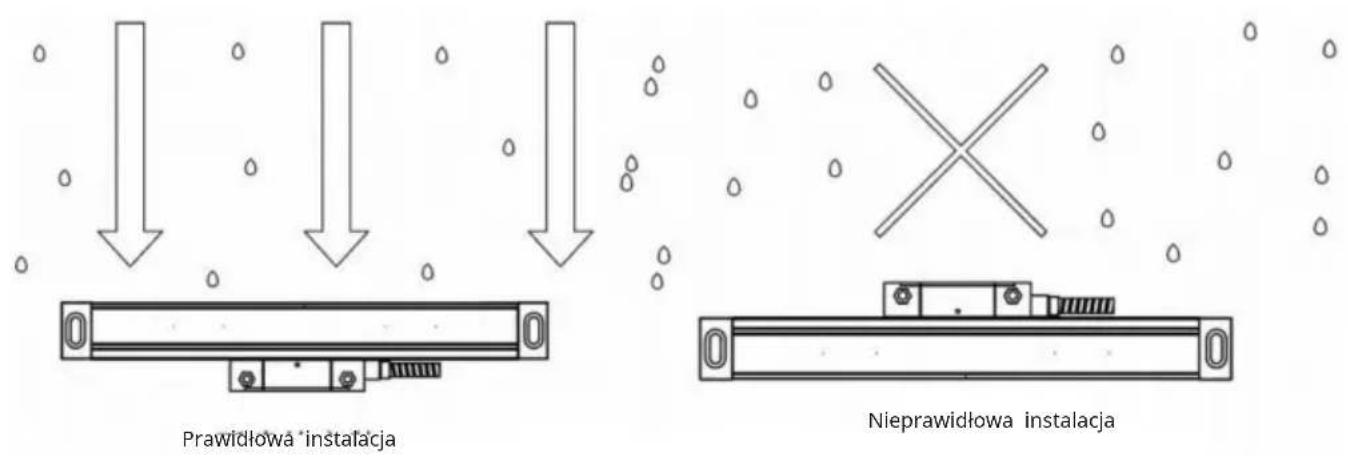

1. Pozycja montażu enkodera liniowego musi być taka, aby nie był narażony na bezpośrednie działanie żelaza, opiłki, oleju, wody i kurzu (jak pokazano na poniższym rysunku). Długość instalacji płyty L powinna być możliwie najkrótsza w danych okolicznościach, a należy wziąć pod uwagę sytuację siłową powierzchni montażowej.

1. Między osłoną przeciwpyłową a linijką musi być odstęp co najmniej 0,5 mm. Unikaj kontaktu pokrywy przeciwpyłowej z korpusem linijki podczas przesuwania głowicy czytającej (jak poniżej).

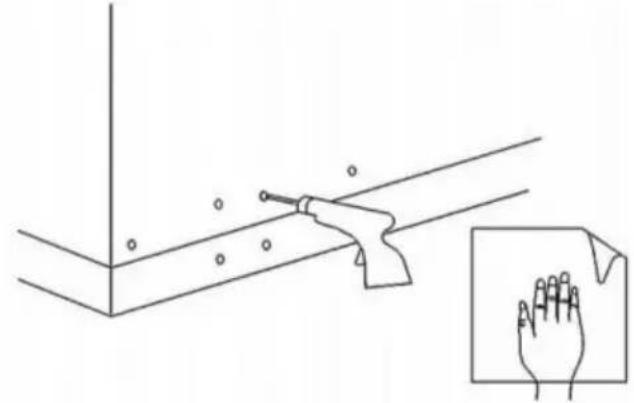

2. Głębokość gwintu śruby montażowej musi wynosić co najmniej 6 zębów głębokości blokowania; dla większych sił, takich jak podtrzymywanie cyfrowej półki licznika wyświetlacza płyty stałej, musi mieć 8 zębów głębokości blokowania; dla serii YE skali, głębokość gwintu musi być większa niż 8 zębów głębokości blokowania. Takie jak podtrzymywanie wyświetlacza cyfrowego półki miernika stałej płyty, musi mieć głębokość blokowania większą niż 8 zębów; skala serii YE ze śrubami M4 zamontowana na powierzchni montażowej, gwintowana po odgratowaniu powierzchni, usunięciu farby i plam.

(Poniższy rysunek)

1. Mocowanie linii sygnałowej musi uwzględniać wszystkie istotne odległości ruchome. Miejsce mocowania należy umieścić możliwie jak najbardziej w samym środku skoku, a nadmiar przewodu sygnałowego zamocować opaską zaciskową.
2. Regulacja wysokości skali musi być długością środka skali, aby wziąć dwa boki punktu symetrii. Dostosuj punkt odniesienia, dowolną skalę niezależnie od kierunku poziomu szkoły lub kierunku wysokości, zakres regulacji: dla korpusu skali, do głowicy od korpusu skali w odległości nie mniejszej niż 20 mm od każdego końca ma pierwszeństwo. Dla głowicy czytającej, między dwiema czworokątnymi powierzchniami odniesienia (następujący rysunek)

1. Promień gięcia przewodu sygnałowego skali jest większy niż 60 mm.

10. Standard instalacji wagi

(1) Standardowa powierzchnia podstawy instalacji (rysunek 4.8abc trzy metody instalacji)

1. Powierzchnia montażowa korpusu linijki jest równoległa do powierzchni montażowej głowicy odczytującej, a równoległość między powierzchniami montażowymi wynosi <0,1 mm
2. Powierzchnia montażowa korpusu linijki jest prostopadła do powierzchni montażowej powierzchnia głowicy odczytującej, a prostopadłość między powierzchniami instalacyjnymi wynosi <0,1 mm

2) Normy montażu korpusu linijki (rysunek 4.9, rysunek 4.10)

1. Kierunek wysokości względem równoległości prowadnicy maszyny <0,1 mm, maksymalnie nie więcej niż 0,15 mm. Pod względem punktu symetrii im mniejszy tym lepiej.

3) Standard instalacji głowicy odczytującej

1. Po zainstalowaniu odstęp między głowicą odczytującą a kierunkiem wysokości korpusu linijki wynosi 0,8–1,6 mm; następnie należy wyjąć blok podkładek (rysunek 4.11).

1. Głowica czytająca stronę A i korpus linijki stronę B. Niewspółosiowość w kierunku poziomym. 0,25±0,15 mm
2. Równoległość głowicy czytającej względem osi obrabiarki <0,10 mm, maksimum nie może przekroczyć 0,30 mm

Parametr:

Modle	SNS-3V-YE102024	SNS-3V-YE161838
Rated voltage:	AC85-230V 50Hz/60Hz
Resolution	5 μm
Number of axles	3
Range	10 inches20 inches24 inches	16 inches18 inches38 inches

Akcesoria standardowe:

Accessories for digital display meters:

Accessories for grating ruler:

1. Support rod * 12. Knife holder plate * 13. Transparent watch case * 14. Power cord * 15. Watch holder * 16. Butterfly piece * 27. M8 * 70 screw * 18. M10 * 55 screw * 19. Nut M10 * 110. Nut M8 * 111. Nut M5 * 112. Internal hexagonal screw M5 * 20 * 213. Internal hexagonal screw M5 * 25 * 114. M4 * hex socket screw * 415. M5 * 10 machine meter screws * 216. Washer φ 10 * 117. Washer φ 8 * 118. Washer φ 5 * 119. Rubber washer 20 * 10 * 1 * 120. Rubber washer 20 * 10 * 0.5 * 121. Spring washer φ 10 * 122. Spring washer φ 8 * 123. Spring washer φ 5 * 1

1. Ruler cover * 32. L mounting plate * 43. Plug * 64. Screw pack * 3 bagsEach bag contains:Internal hexagonal screw M4 * 30 * 4;Internal hexagonal screw M4 * 12 * 2;Internal hexagonal screw M4 * 8 * 4;U-shaped gasket T=0.2mm * 2;Washer φ 6 * 2;Washer φ 5 * 2;Washer φ 4 * 6;Line card * 2

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en E-garantie certificaat www.vevor.com/support

DRO DISPLAY GEBRUIKERSHANDLEIDING

MODEL: SNS-3V-YE102024 IS NS-3V-YE161838
