INSTRUKCJA OBSŁUGI TQ1801 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Zdjęcie w celach informacyjnych

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jasnej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

prawidłowa postawa podczas jazdy na rowerze

1 usiądź na siodełku roweru.

1. Rozstaw stopy na szerokość barków.

2. Upewnij się, że żadna część ciała nie dotyka pojazdu podczas jazdy na rowerze.

3. Aby zapewnić bezpieczeństwo podczas nagłego zatrzymywania się, zachowaj odległość większą niż 2,54 cm między siodelkiem a podłożem.

OSTRZEŻENIE:

Dla bezpieczeństwa Twojego dziecka, przestrzegaj następujących ostrzeżeń: .

Montaż i regulacja muszą być wykonywane przez osoby dorosłe. Trzymaj dzieci z dala od ruchomych części.. Dzieci muszą jeździć pod

nadzorem osoby dorosłej.

. Rower ten jest przeznaczony dla dzieci i nie wolno na nim jeździć po drogach publicznych ani używać narzędzi.

.dzieci muszą nosić kaski podczas jazdy.

. Unikaj jazdy po nierównych lub pochyłych nawierzchniach.

. Przed każdym użyciem należy sprawdzić rower, aby zapewnić bezpieczeństwo.

Zalecenia wiekowe: tryb 14-calowy dla dzieci w wieku od 3 do 6 lat, tryb 16-calowy dla dzieci w wieku od 4 do 8 lat, tryb 18-calowy dla dzieci w wieku od 5 do 10 lat.

środki ostrożności dotyczące użytkowania

. Przed użyciem należy ustawić odpowiednią wysokość siedziska i kółek (patrz „Instrukcja instalacji”).

. Przed każdą jazdą sprawdź rower.

Procedury konserwacji i naprawy są podobne do tych obowiązujących w przypadku rowerów dla dorosłych.

. Nie używaj roweru, jeśli linki hamulcowe są odłączone; najpierw dokonaj naprawy.. Naprawy

powinny być wykonywane wyłącznie przez opiekunów lub profesjonalistów. . Dzieci

nie mogą dotykać łańcuchów, tarcz łańcuchowych ani zębatek. Podczas wymiany elementów mocujących należy stosować się do właściwych specyfikacji.

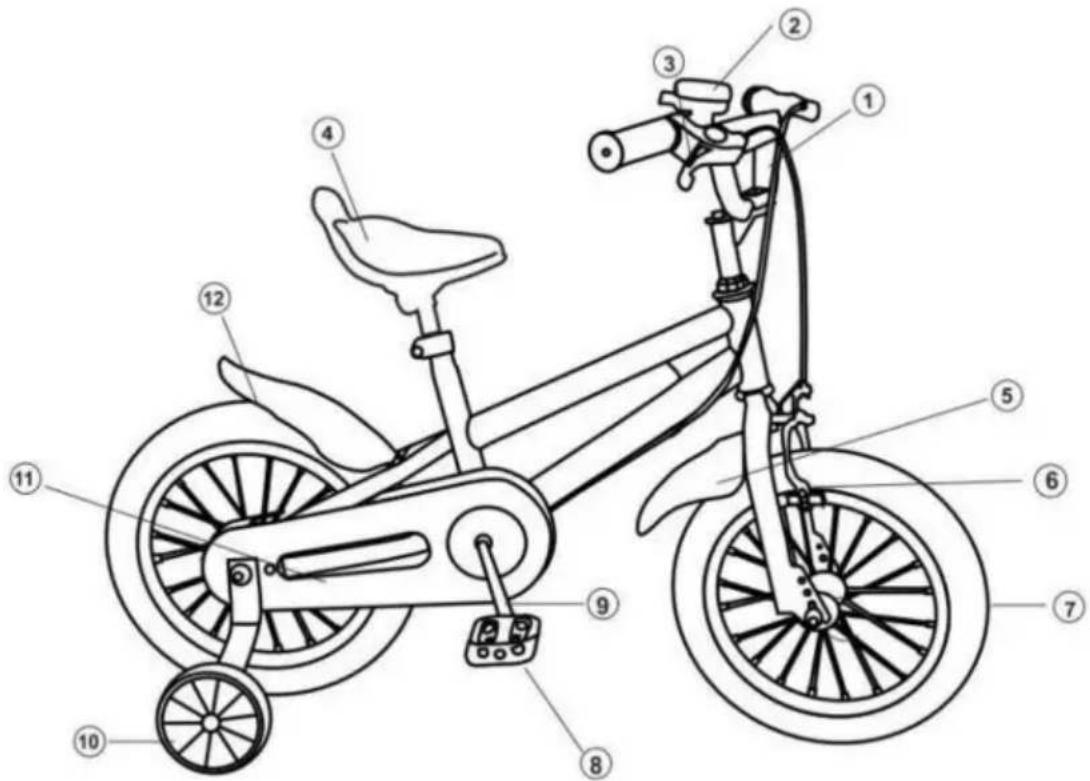

lista części poniżej:

Produkty podlegają rzeczywistym warunkom sprzedaży, zdjęcie ma charakter poglądowy.

numer	nazwa	ilość liczba		nazwa	ilość
1	dużyIebar	1	8	pedał	2
2	być	1	9	korba	2
3	kiedykolwiek hamować	2	10	osłona łańcucha	2
4	siodło	1	11	koła treningowego	1
5	przedni błotnik krótki	1	12	tylny błotnik Ion	1
6	zacisk hamulca	1
7	przedniego koła	1

typowe akcesoria: opona zewnętrzna, opona wewnętrzna, klocki hamulcowe. Forma każdego trybuł jest różne; Obowiązuje lista pakowania.

Kroki instalacji

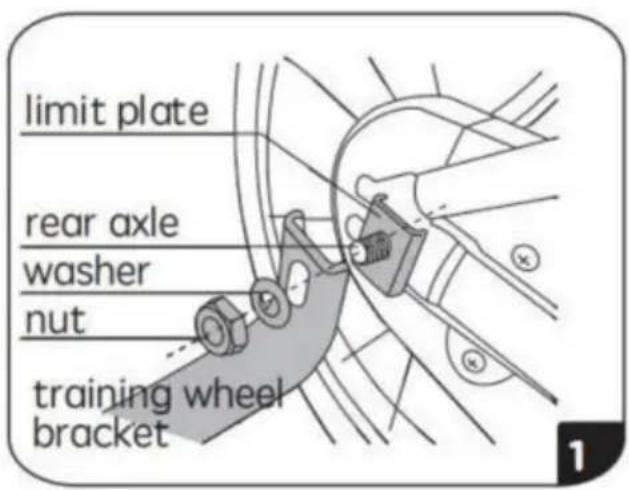

1. Kółka boczne: montaż, regulacja, demontaż (rys. 1)
2. Montaż: Zdejmij zewnętrzną nakrętkę i podkładkę z tylnej osi.

Zamontuj w odpowiedniej kolejności Iimit Piate, wspornik kółka treningowego, podkładkę i nakrętkę.

Dokręć nakrętkę (moment obrotowy 30 Nm)

1. Regulacja: Poluzuj nakrętkę zewnętrzną, aby wyregulować wysokość wspornika w celu zapewnienia równowagi.

następnie dokręcić (moment dokręcania 30 Nm).

1. Demontaż: Zdejmij zewnętrzną nakrętkę, podkładkę, wspornik i śrubę ograniczającą.

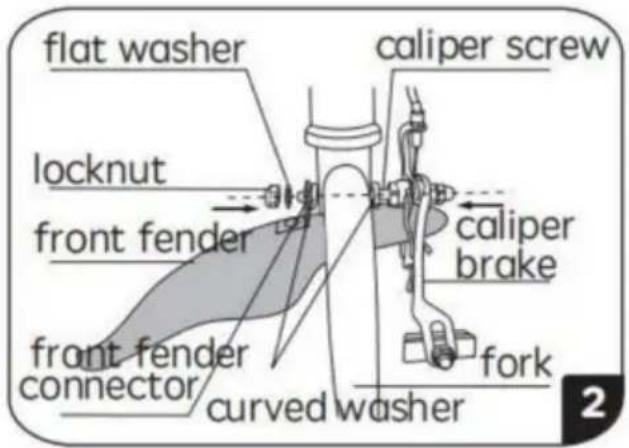

1. Montaż przedniego zacisku hamulcowego i przedniego błotnika (rys. 2)

Załóż hamulec, włóż podkładkę zakrzywioną (zakrzywioną stronę skierowaną do widelca),

Następnie zamontuj błotnik za pomocą podkładki płaskiej i nakrętki zabezpieczającej (moment dokręcania 6 Nm).

Uwaga: Krótszy błotnik jest przeznaczony na przód.

3. Montaż koła przedniego (rys. 3)

Włóż przednie koło (kierunek opony musi odpowiadać kierunkowi koła tylnego) do widelca.

Załóż hak zabezpieczający, podkładkę i nakrętkę. Wyśrodkuj koło między ramionami widelca i dokręć (moment obrotowy 18 Nm).

fork safty hook washer nut

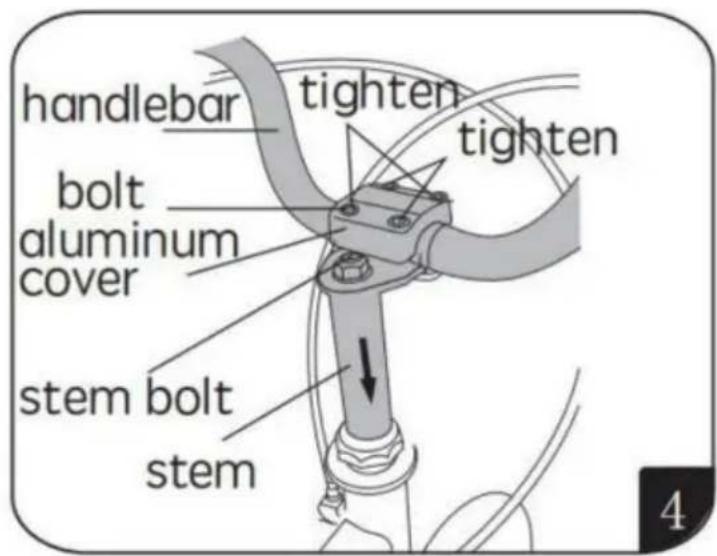

4. Montaż kierownicy (rys. 4)

Wóż mostek do rury widelca i dopasuj do wzrostu rowerzysty. Dokręć Trzpień (moment obrotowy 18 Nm). Upewnij się, że trzpień jest wsunięty poza linię bezpieczeństwa. Ustaw kierownicę pionowo i dokręć cztery śruby po przekątnej (moment obrotowy 15 Nm).

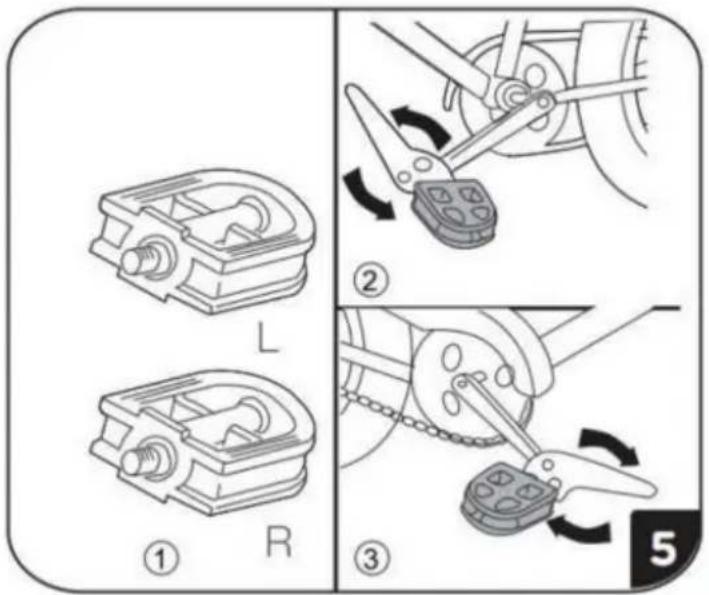

5. Montaż pedalu (rys. 5)

Prawy pedał (oznaczony „R”) nakręca się „zgodnie z ruchem wskazówek zegara” na prawą korbę. Lewy pedał (oznaczony „L”) należy wkręcić „przeciwnie do ruchu wskazówek zegara” na lewą korbę. Sprawdź, czy oba są całkowicie dokręcone.

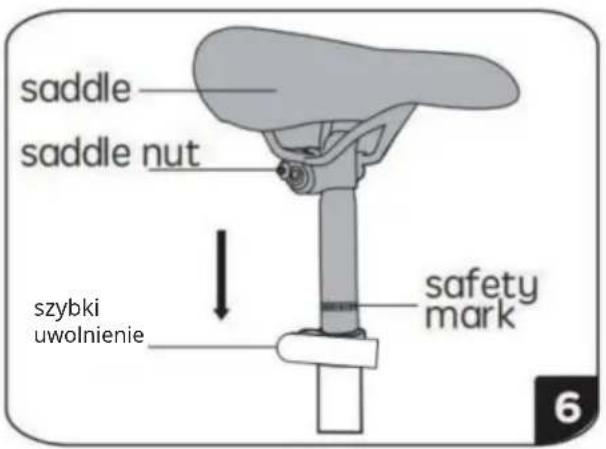

6. Montaż siodła (rys. 6)

Włóż sztycę siodelka do ramy, wyreguluj wysokośdokręć szybkozamykacz

(moment obrotowy 15 N - m). Upewnij się, że znak bezpieczeństwa jest ukryty. Dokręć nakrętkę za pomocą narzędzia.

saddle saddle nut szybki uwolnienie safety mark 6

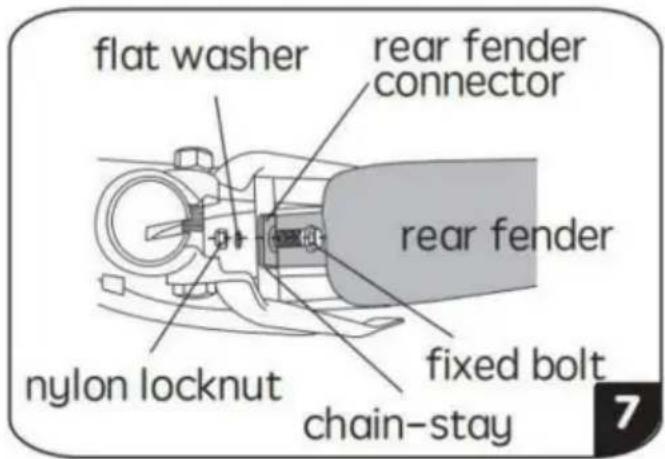

7. Montaż tylnego błotnika (rys. 7)

Przymocuj tylny błotnik do widełek tylnych za pomocą śrub, podkładek płaskich i nakrętek zabezpieczających

NewYion (moment dokręcania 6 Nm).

Huo Huo Uwaga: Huo Huo Dłuższy błotnik jest przeznaczony dla tyłu

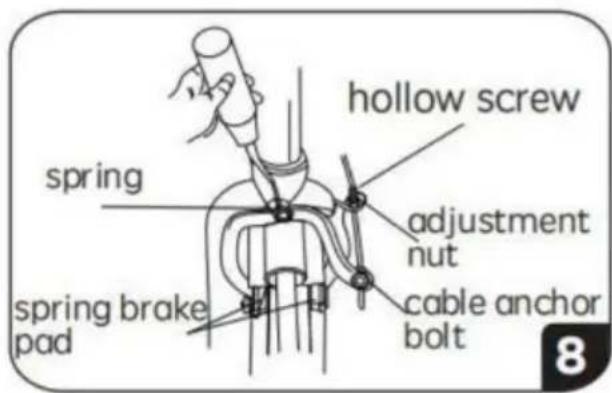

8. Regulacja hamulca zaciskowego:

Jeśli szczelina między klockami hamulcowymi a obręczą jest zbyt duża, odkręć śrubę z otworami i dokręć nakrętkę regulacyjną. I odwrotnie, jeśli szczelina jest zbyt mała, dokręć śrubę z otworami (szczegóły w rozdziale 10 Instrukcji konserwacji). Jeśli klocki hamulcowe są przesunięte w lewo, delikatnie uderz w lewą stronę sprężyny prętem stalowym (lub uderz w prawą stronę, jeśli jest przesunięta w prawo), aby wyrównać odległość między obręczą a obydwoma klockami hamulcowymi.

Wskazówki dotyczące konserwacji

1. Gdy nowy rower jest używany przez około dwa tygodnie, konieczna jest ponowna regulacja Obrót osi przedniej, osi tylnej, osi środkowej i kół w celu utrzymania normalnej pracy.

2. Regularnie smaruj ruchome części smarem, aby wydłużyć ich żywotność. Rozmontuj i czyść cały rower co pół roku; nasmaruj ruchome części.

3. malowanie części: Powierzchnia nie powinna być owinięta w plastikowe torby i szmatkę. nie wycierać mokrą szmatką, aby uniknąć tarcia, utraty światła, pienienia się i łuszczenia. w przypadku odrzucenia Iuster, możesz wybrać wysokiej jakości wosk samochodowy do wycierania. Dodaj światło.

4. Części elektrotropowe: Jeżeli powierzchnia okaże się żółtobrazową siatką, należy ją obojętnie Oleju lub oleju do maszyn do szycia można używać do częstego wycierania, aby zapobiec rozprzestrzenianiu się siatki.

5. Luźny zestaw słuchawkowy: Poluzuj nakrętkę blokującą zestaw słuchawkowy i usuń podkładkę. Wyreguluj górny pierścień, aby zminimalizować szczelinę łożyska. Na koniec ponownie zamontuj podkładkę i dokręć Zamknięty.

6. Luźny suport: Poluzuj lewą nakrętkę zabezpieczającą i zdejmij podkładkę.

Następnie wyreguluj miskę suportu, aby zminimalizować szczelinę łożyska. Na koniec ponownie zamontuj podkładkę i dokręć nakrętkę zabezpieczającą.

1. Regulacja przedniej osi: Jeśli przednia oś jest luźna lub zbyt mocno dokręcona, może to mieć wpływ działanie. Aby wyregulować: 1. Poluzuj nakrętkę po jednej stronie przedniej osi. 2. Użyj klucz do regulacji śruby napinającej, upewniając się, że koło jest wyśrodkowane pomiędzy przednimi kołami Nogi widelca. 3. Dokręć nakrętkę.

2. Regulacja tylnej osi 1. Poluzuj lewą nakrętkę tylnej osi. 2. Wyreguluj oś, aby zminimalizować szczelinę między osią a łożyskami. 3. wyśrodkować koło między nogi tylnego trójkąta i dokręć nakrętkę. Upewnij się, że napięcie łańcucha jest odpowiednie.

3. Naciąg łańcucha 1. Sprawdź naciąg łańcucha. Jeśli jest za luźny, poluzuj tylną oś nakrętki i pchnij koło do tyłu, aby naprężyć łańcuch. 2. Sprawdź tarczę łańcuchową wyrównanie. W przypadku skrzywienia należy je wyregulować drewnianym młotkiem.

4. Regulacja hamulca zaciskowego Drobne regulacje:** Poluzuj nakrętkę regulacyjną na ramię hamulca, wyreguluj pustą śrubę, aby zachować małą szczelinę między hamulcem klocki i obręcz, a następnie dokręć nakrętkę. Główne regulacje:** Poluzuj kotwicę linki śruba, dokręć lub poluzuj linkę, a następnie dokręć śrubę. Wymień klocki hamulcowe, jeśli noszony.
5. Regularne kontrole: okresowo sprawdzaj hamulce, opony (ciśnienie) i kierownicę.
6. Regulacja siedziska 1. Odkręć nakrętkę zacisku siedziska, wyreguluj siedzisko do żądanej pozycji. pozycję, a następnie dokręć nakrętkę. 2. Jeżeli siedzenie chwieje się w poziomie, zabezpiecz nakrętkę obrotową.
