GEBRUIKSAANWIJZING TQ1801 Vevor

GEBRUIKSAANWIJZING KINDERFIETS

Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidinginstructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neem ons niet kwalijk dat we u niet meer zullen informeren als er technologische of software-updates voor ons product zijn.

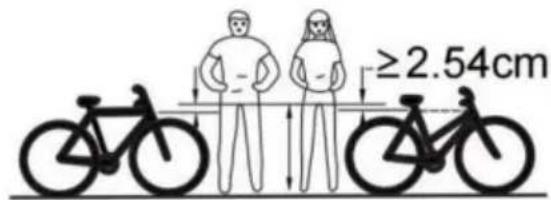

juiste fietshouding

1. Ga op het fietszadel zitten.
2. Houd uw voeten op schouderbreedte uit elkaar.

≥2.54cm

3 Zorg ervoor dat geen enkel lichaamsdeel het voertuig aanraakt tijdens het fietsen.

4 Houd een afstand van meer dan 2,54 cm aan tussen het zadel en de grond om de veiligheid te garanderen bij plotseling remmen.

WAARSCHUWING:

Voor de veiligheid van uw kind, neem de volgende waarschuwingen in

acht: . Montage en aanpassingen moeten door volwassenen worden uitgevoerd. Houd kinderen uit de buurt van bewegende

onderdelen. . Kinderen moeten onder toezicht van een volwassene rijden.

Deze fiets is ontworpen voor kinderen en mag niet op de openbare weg worden gebruikt of met hulpmiddelen.

Kinderen moeten een helm dragen tijdens het rijden.

Rijd niet op oneffen of hellende oppervlakken.

Controleer de fiets voor elk gebruik om de veiligheid te garanderen.

Aanbevolen leeftijd: het 14-inch model is voor kinderen van 3 tot 6 jaar; het 16-inch model is voor kinderen van 4 tot 8 jaar; het 18-inch model is voor kinderen van 5 tot 10 jaar.

gebruiksvoorzorgsmaatregelen

. Stel de stoel en de wielen voor gebruik in op de juiste hoogte (zie "Installatie-instructies").

Controleer de fiets vóór elke rit.

Onderhouds- en reparatieprocedures zijn vergelijkbaar met die van volwassenfietsen.

. Gebruik de fiets niet als de remkabels los zitten; repareer ze eerst.. Alleen voogden of professionals mogen reparaties uitvoeren.. Kinderen mogen de kettingen,

kettingbladen of tandwielen niet aanraken. Gebruik de juiste specificaties bij het vervangen van bevestigingsmiddelen.

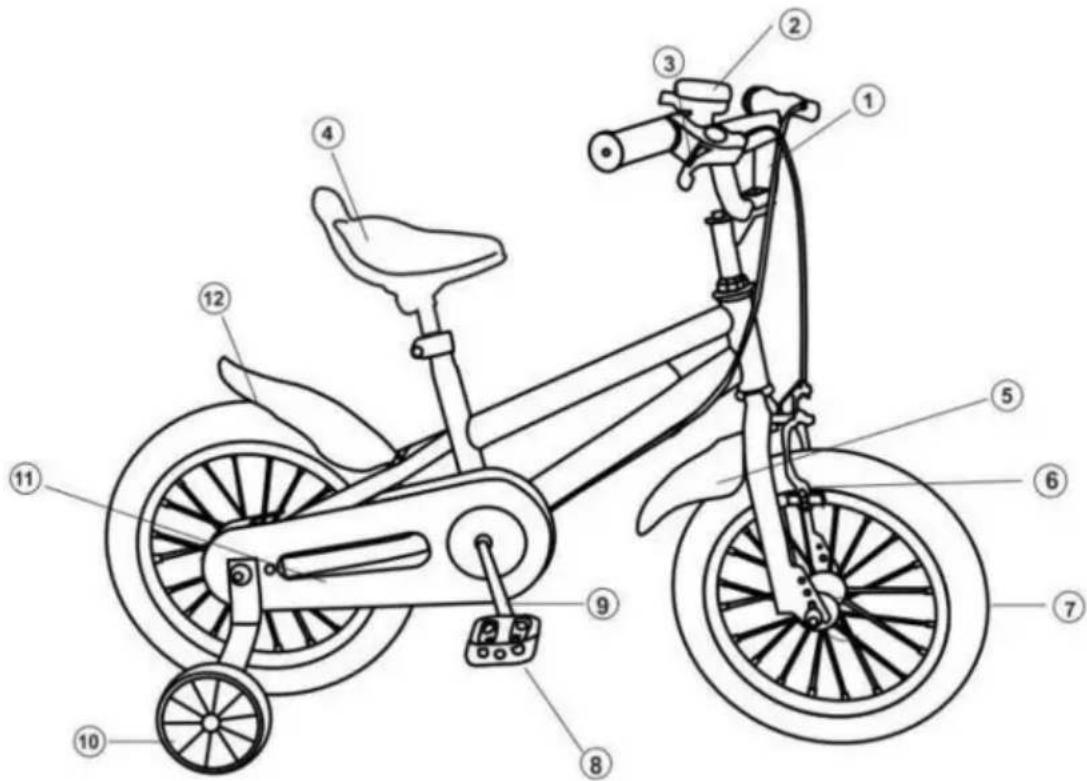

onderdelenlijst zoals hieronder:

producten onderworpen aan de actuele, de afbeelding is alleen ter referentie.

nummer	naam	hoeveelheid	nummer	naam	hoeveelheid
1	grotelebar	1	8	pedaal	2
2	zijn	1	9	zwengel	2
3	remlever	2	10	trainingswiel	2
4	zadel	1	11	kettingkast	1
5	voorspatbord kort	1	12	achterspatbord lang	1
6	remklauw	1
7	voorwiel	1

algemene accessoires: buitenband, binnenband, remblokken. De vorm van elke model is verschillend;De verpakkingslijst zal prevaleren.

Installatiestappen

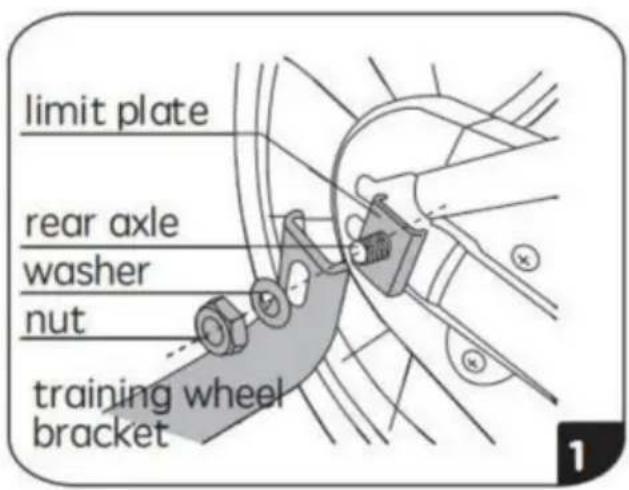

1. Steunwieltjes: installatie, afstelling, verwijdering (Fig. 1)

2. Installatie: Verwijder de buitenste moer en de ring van de achteras.

Bevestig de LimitPiate, de beugel van het trainingswiel, de ring en de moer in de juiste volgorde. Draai de moer vast (koppel y30 Nm)

1. Afstelling: Draai de buitenste moer los om de beugelhoogte voor balans af te stellen, en vervolgens weer vastdraaien (koppel y30 Nm).

2. Verwijderen: Verwijder de buitenste moer, ring, beugel en begrenzingsplaat.

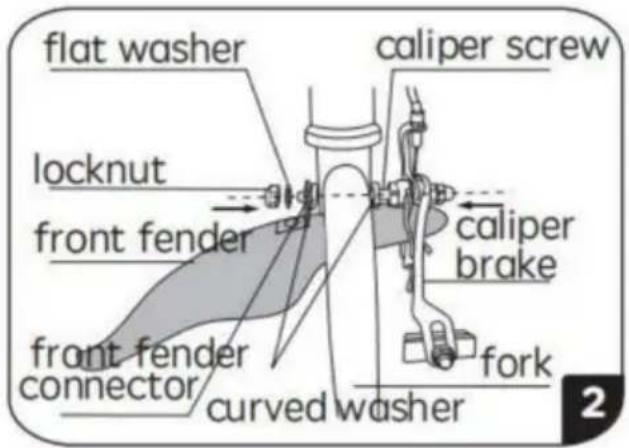

1. Montage van de voorremklauw en het voorspatbord (Fig. 2)

Bevestig de rem, plaats de gebogen ring (met de gebogen kant naar de vork gericht), Monteer vervolgens het spatbord met een platte ring en borgmoer (koppel y 6 Nm). Let op: De kortere spatbord is voor de voorkant.

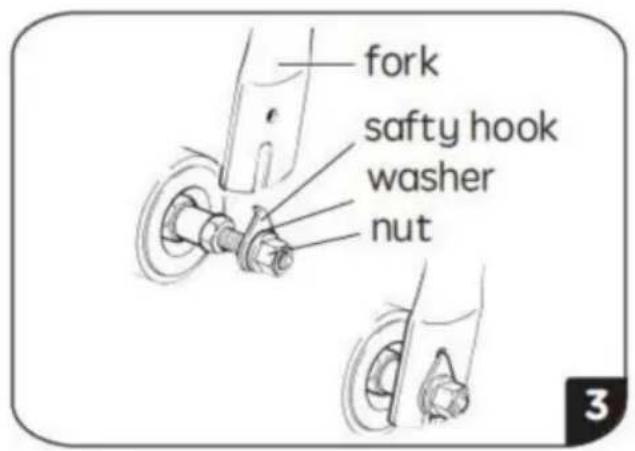

3. Montage van het voorwiel (Fig. 3)

Plaats het voorwiel (de bandrichting moet overeenkomen met de richting van het achterwiel) in de vork.

Bevestig de veiligheidshaak, de ring en de moer. Centreer het wiel tussen de vorkpoten en draai vast (koppel y 18 Nm).

fork safty hook washer nut

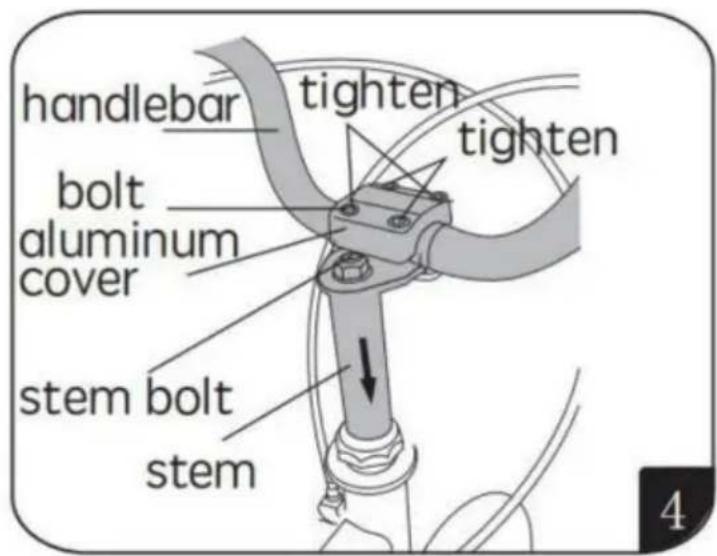

Plaats de stuurpen in de vorkbuis en pas deze aan op de lengte van de berijder. Draai de stuurpenbolt (koppel y18 Nm). Zorg ervoor dat de stuurpen voorbij de veiligheidslijn wordt geplaatst. Lijn het stuur verticaal uit en draai de vier bouten diagonaal vast (koppel y15 Nm).

Het rechterpedaal (gemarkkeerd met "R") wordt "met de klok mee" op de rechtercrank geschroefd. Het linkerpedaal (gemarkkeerd met "L") wordt "tegen de klok in" op de linkercrank geschroefd.

Zorg ervoor dat beide goed vastgedraaid zijn.

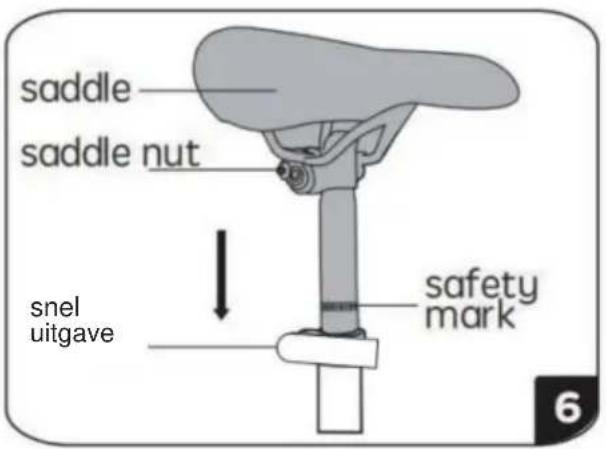

Plaats de zadelpen in het frame, pas hægte aan en draai de snelspanner vast (koppel y15 N - m). Zorg ervoor dat het veiligheidsmerk verborgen is. Draai de moer vast met hulpmiddelen.

saddle saddle nut snel uitgave safety mark 6

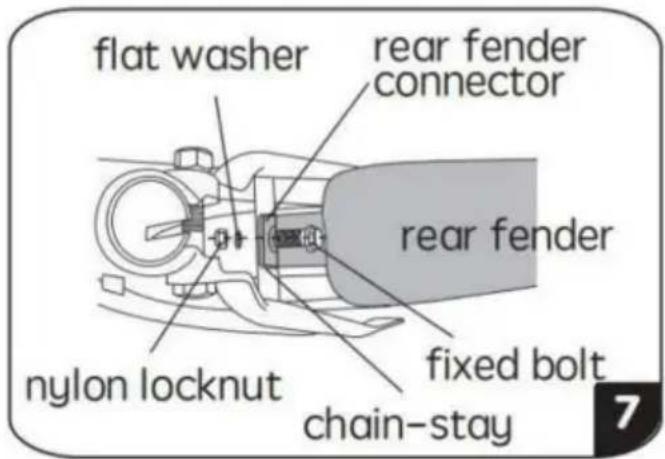

7. Installatie van de achterspatbord (Fig. 7)

Bevestig het achterspatbord aan de liggende achtervork met behulp van schroeven, sluitringen en NYION-borgmoeren (koppel y 6 Nm).

Huo Huo Let op: Huo Huo Het langere spatbord is voor de achterkant

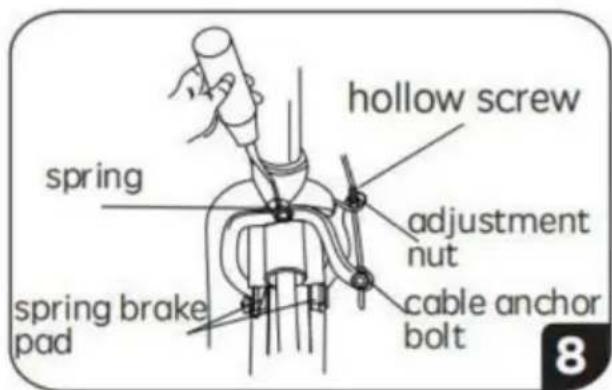

8. Remklauw afstelling:

Als de ruimte tussen de remblokken en de velg te groot is, draait u de holle schroef los en draait u de afstelmoer vast. Als de ruimte daarentegen te klein is, draait u de holle schroef vast (zie hoofdstuk 10 van de onderhoudsgids voor meer informatie). Als de remblokken naar links zijn voorgespannen, tikt u voorzichtig op de linkerkant van de veer met een stalen staaf (of tikt u op de rechterkant als de remblokken naar rechts zijn voorgespannen) om de afstand tussen de velg en beide remblokken gelijk te maken.

1. Wanneer een nieuwe fiets ongeveer twee weken wordt gebruikt, is het noodzakelijk om de roterende vooras, achteras, middenas en wielen om normale werking te behouden.
2. Smeer bewegende delen regelmatig met vet om de levensduur te verlengen. Demontage en maak de hele fiets elke zes maanden schoon; smeer bewegende delen opnieuw.
3. Schilderen van onderdelen: Het oppervlak mag niet in plastic zakken en doek worden gewikkeld. niet afvegen met een natte doek, om wrijving, lichtverlies, schuimvorming en afbladderen te voorkomen. In geval van luster decline, kunt u kiezen voor hoge kwaliteit autowas om af te vegen. Voeg licht toe.
4. Elektrolytische delen: Als het oppervlak een geelbruin gaas blijkt te zijn, olie of naaimachineolie kan worden gebruikt om regelmatig af te vegen om uitzetting te voorkomen van het gaas.
5. Losse headset: Maak de headsetborgmoer los en verwijder de ring. Pas de bovenste ring om de lagerspleet te minimaliseren. Plaats ten slotte de ring terug en draai de Vergrendeld.
6. Losse trapas: Draai de borgmoer aan de linkerkant los en verwijder de ring. Pas vervolgens de trapascup aan om de lagerspleet te minimaliseren. Plaats ten slotte de sluitring en draai de borgmoer vast.
7. Afstelling van de vooras: Als de vooras los of te strak zit, kan dit van invloed zijn op de prestaties van de vooras. bediening. Om af te stellen: 1. Draai de moer aan één kant van de vooras los. 2. Gebruik een sleutel om de spanning van de bout aan te passen, waarbij u ervoor zorgt dat het wiel gecentreerd is tussen de voorwielen vorkpoten. 3. Draai de moer vast.

8. Afstelling van de achteras 1. Draai de linker moer van de achteras los. 2. Stel de as af op minimaliseer de ruimte tussen de as en de lagers. 3. centreer het wiel tussen de kettingsteunen en draai de moer vast. Zorg dat de kettingspanning goed is.

9. ketting Slippage 1. controleer de kettingspanning. Als deze te los is, maak dan de achteras los moeren en duw het wiel naar achteren om de ketting strakker te maken. 2. Controleer het kettingblad Uitlijning. Indien kromgetrokken, pas aan met een houten hamer.

10. Remklauw Remafstelling Kleine aanpassingen:** Draai de afstelmoer los de remarm, pas de holle schroef aan om een kleine opening tussen de rem te behouden pads en velg, draai dan de moer vast. Belangrijke aanpassingen:** Maak de kabelanker los bolt, draai de kabel vast of los en draai de bolt vervolgens weer vast. Vervang de remblokken indien versleten.
11. Regelmatige controles: controleer periodiek de remmen, banden (spanning) en het stuur.
12. Zadelverstelling 1. Draai de moer van de zadelklem los en stel het zadel in op de gewenste stand. positie, draai dan de moer vast. 2. Als de stoel later wiebelt, draai dan de scharniermoer vast.
