MANUALE UTENTE TQ1801 Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci saranno aggiornamenti tecnologici o software sul nostro prodotto.

postura corretta in bicicletta

1 siediti sul sellino della bicicletta.

1. Tenere i piedi alla larghezza delle spalle.

3 Assicurarsi che nessuna parte del corpo tocchi il veicolo durante la pedalata.

4 Mantenere una distanza superiore a 2,54 cm tra la sella e il terreno per garantire la sicurezza durante le frenate improvvise.

AVVERTIMENTO:

Per la sicurezza dei vostri bambini, osservate le seguenti avvertenze:. Il montaggio

e le regolazioni devono essere eseguiti da adulti. . Tenere i bambini lontano dalle parti in movimento. . I bambini devono viaggiare sotto la

supervisione di un adulto.

Questa bicicletta è progettata per i bambini e non deve essere utilizzata su strade pubbliche o con attrezzi.

. i bambini devono indossare il casco durante la guida.

Evitare di guidare su superfici irregolari o scivolose.

. Ispezionare la bicicletta prima di ogni utilizzo per garantirne la sicurezza.

Età consigliata: modelli da 14 pollici per età compresa tra 3 e 6 anni; modelli da 16 pollici per età compresa tra 4 e 8 anni; modelli da 18 pollici per età compresa tra 5 e 10 anni.

precauzioni d'uso

. Regolare il sedile e le ruote all'altezza appropriata prima dell'uso (vedere "Istruzioni di installazione").

. Ispezionare la bicicletta prima di ogni utilizzo.

Le procedure di manutenzione e riparazione sono simili a quelle delle biciclette per adulti.

. Non usare la bicicletta se i cavi dei freni sono staccati; prima ripararli.. Le riparazioni devono essere eseguite solo da tutori o professionisti.. I bambini non devono toccare catene,

corone o pignoni. Utilizzare le specifiche corrette quando si sostituiscono i dispositivi di fissaggio.

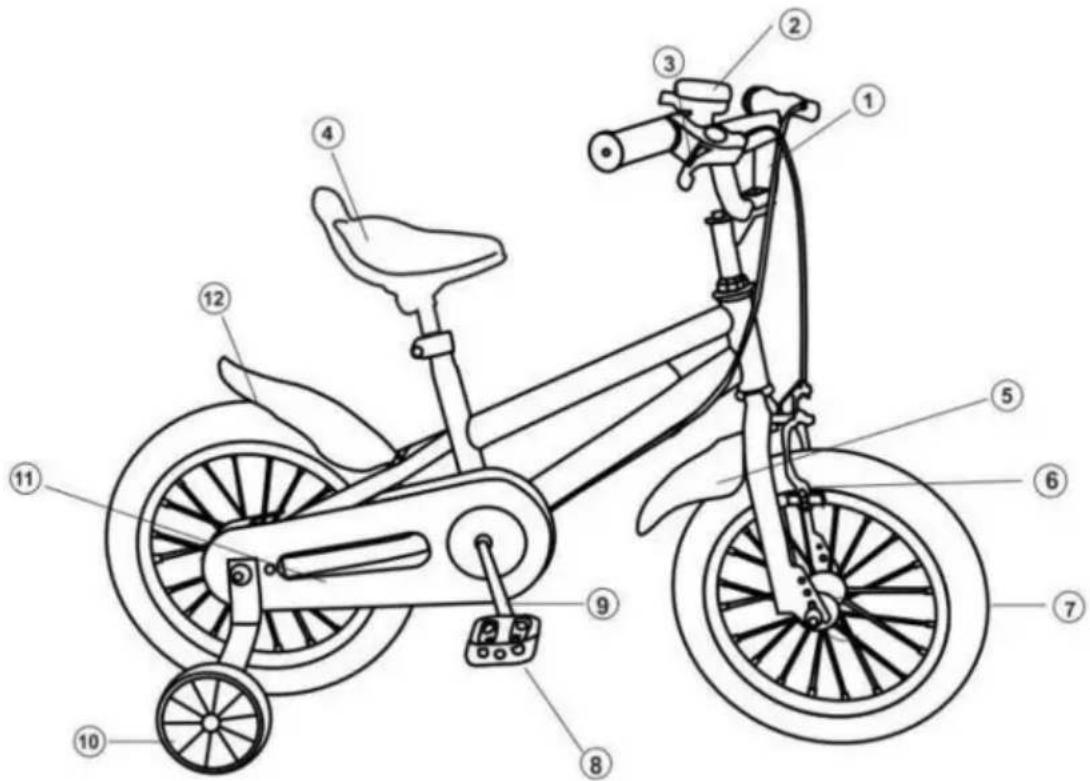

elenco delle parti come di seguito:

prodotti soggetti a reali, l'immagine è solo a scopo di riferimento.

numero	nome	quantità numero		nome	quantità
1	grandelebar	1	8	pedale	2
2	essere II	1	9	manovella	2
3	frenolever	2	10	copricatena per ruote	2
4	sella	1	11	da allenamento	1
5	parafango anteriore corto	1	12	parafango posteriore long	1
6	pinza freno	1
7	ruota anteriore	1

accessori comuni: pneumatico esterno, pneumatico interno, pastiglie freno. La forma di ogni modello è diverso;Prevarrà la lista di imballaggio.

Fasi di installazione

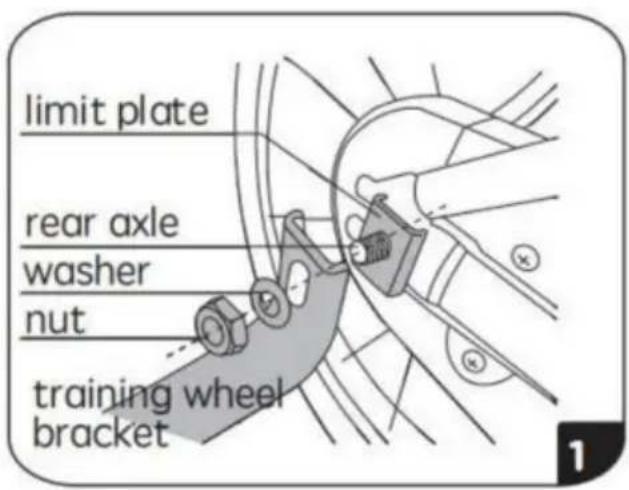

1. Rotelle di allenamento: installazione, regolazione, rimozione (Fig. 1)
2. Installazione: rimuovere il dado esterno e la rondella dall'asse posteriore.

Fissare in sequenza il piatto limite, il supporto della ruota di allenamento, la rondella e il dado. Serrare il dado (coppia 30 Nm)

1. Regolazione: allentare il dado esterno per regolare l'altezza della staffa per l'equilibrio, quindi serrare nuovamente (coppia 30 Nm).
2. Rimozione: rimuovere il dado esterno, la rondella, la staffa e la piastra di limitazione.

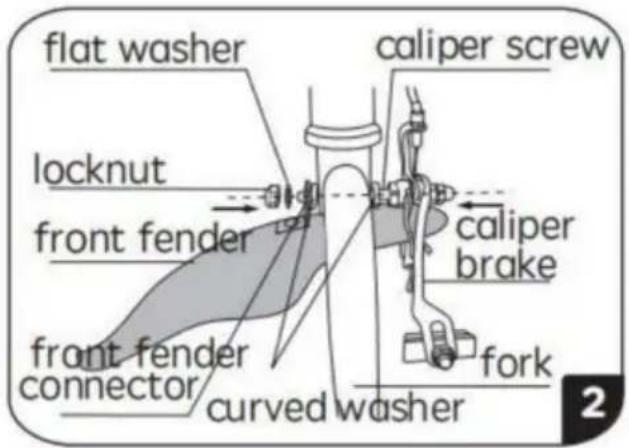

1. Installazione del freno a pinza anteriore e del parafango anteriore (Fig. 2)

Montare il freno, inserire la rondella curva (lato curvo rivolto verso la forcella),

quindi montare il parafango con una rondella piana e un dado di bloccaggio (coppia di serraggio y6 Nm).

Nota: il parafango più corto è per la parte anteriore.

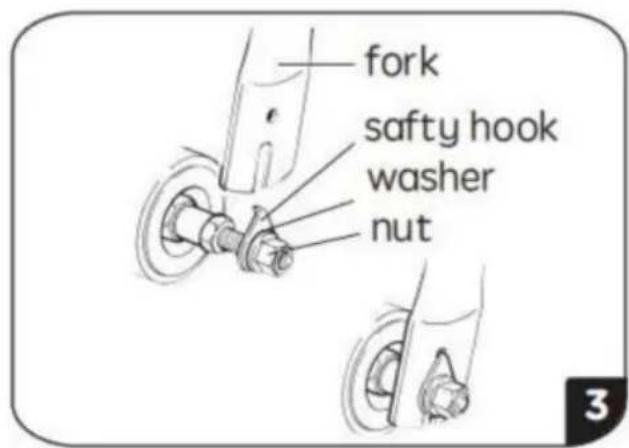

3. Installazione della ruota anteriore (Fig. 3)

Inserire la ruota anteriore (con la direzione del pneumatico in corrispondenza della ruota posteriore) nella forcella.

Fissare il gancio di sicurezza, la rondella e il dado. Centrare la ruota tra le forcelle e serrare (coppia ÿ18 Nm).

fork safty hook washer nut

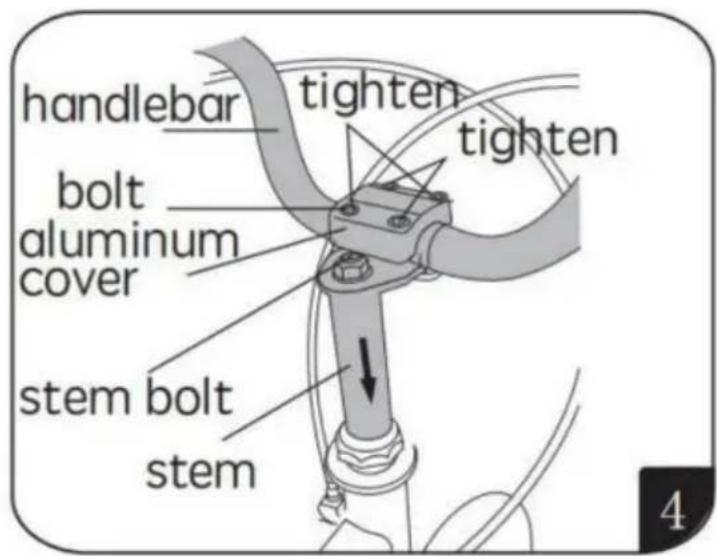

4. Installazione del manubrio (Fig. 4)

Inserire l'attacco nel tubo della forcella e regolarlo all'altezza del ciclista. Serrare il bullone dello stelo (coppia ÿ18 Nm). Assicurarsi che lo stelo sia inserito oltre la linea di sicurezza. Allineare il manubrio verticalmente e serrare i quattro bulloni in diagonale (coppia ÿ15 Nm).

5. Installazione del pedale (Fig. 5)

Il pedale destro (contrassegnato con "R") si avvita "in senso orario" sulla pedivella destra.

il pedale sinistro (contrassegnato con "L") si avvita "in senso antiorario" sulla pedivella sinistra.

Assicurarsi che entrambi siano ben serrati.

6. Installazione della sella (Fig. 6)

Inserire il reggisella nel telaio, regolare l'altezzstringere lo sgancio rapido

(coppia ÿ15 N - m). Assicurarsi che il segno di sicurezza sia nascosto. Serrare il dado con utensili.

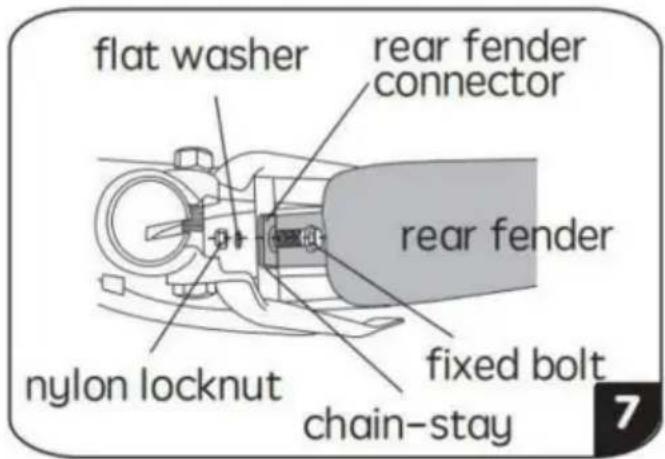

7. Installazione del parafango posteriore (Fig. 7)

Fissare il parafango posteriore al carro posteriore utilizzando viti, rondelle piatte e dadi anti-intasamento NYLON (coppia di serraggio y6 Nm).

Huo Huo Nota: Huo Huo Il parafango più lungo è per la parte posteriore

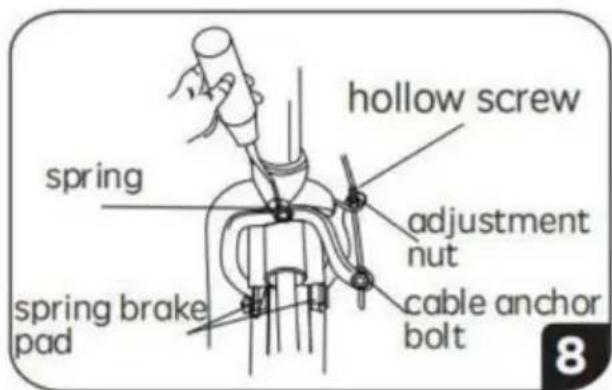

8. Regolazione del freno a pinza:

Se lo spazio tra le pastiglie dei freni e il cerchio è troppo grande, svitare la vite cava e stringere il dado di regolazione. Al contrario, se lo spazio è troppo piccolo, stringere la vite cava (vedere la sezione 10 della Guida alla manutenzione per i dettagli). Se le pastiglie dei freni sono sbilanciate verso sinistra, picchiettare delicatamente il lato sinistro della molla con un'asta di acciaio (o picchiettare il lato destro se è sbilanciato verso destra) per equalizzare la distanza tra il cerchio ed entrambe le pastiglie dei freni.

Suggerimenti per la manutenzione

1. quando una bicicletta nuova viene utilizzata per circa due settimane, è necessario regolare nuovamente la rotazione dell'asse anteriore, dell'asse posteriore, dell'asse centrale e delle ruote per mantenere il normale funzionamento.
2. Lubrificare regolarmente le parti mobili con grasso per prolungarne la durata. Smontare e pulire l'intera bici ogni sei mesi; ingrassare nuovamente le parti mobili.
3. parti verniciate: la superficie non deve essere avvolta in sacchetti di plastica e stoffa. non pulire con un panno umido, in modo da evitare attrito perdita di luce, formazione di schiuma e desquamazione. In caso di declino di luster, puoi scegliere cera per auto di alta qualità per pulire. Aggiungi Ilight.
4. Parti eletroplaccate: se la superficie risulta essere di colore giallo-marrone, neutro olio o olio per macchine da cucire può essere utilizzato per pulire frequentemente per evitare l'espansione della maglia.
5. Cuffia allentata: allentare il controdado della cuffia e rimuovere la rondella. Regolare la pista superiore per ridurre al minimo il gioco del cuscinetto. Infine, reinstallare la rondella e serrare la Bloccato.
6. Movimento centrale allentato: allentare il controdado sinistro e rimuovere la rondella. Quindi, regolare la calotta del movimento centrale per ridurre al minimo lo spazio tra i cuscinetti. Infine, reinstallare il rondella e serrare il controdado.
7. Regolazione dell'asse anteriore: se l'asse anteriore è allentato o troppo stretto, potrebbe influire operazione. Per regolare: 1. Allentare il dado su un lato dell'asse anteriore. 2. utilizzare un chiave per regolare la tensione della ruota, assicurandosi che la ruota sia centrata tra la parte anteriore forcella llegs. 3. Serrare il dado.

8. Regolazione dell'asse posteriore 1. Allentare il dado sinistro dell'asse posteriore. 2. Regolare l'asse su ridurre al minimo lo spazio tra l'asse e i cuscinetti. 3. centrare la ruota tra i foderi posteriori orizzontali legs e stringere il dado. Assicurarsi che la tensione della catena sia appropriata.

9. Tensione della catena 1. Controllare la tensione della catena. Se è troppo lenta, allentare l'asse posteriore dadi e spingere la ruota indietro per tendere la catena. 2. Ispezionare la corona allineamento. Se deformato, regolarlo utilizzando un martello di legno.

10. Regolazione del freno a pinza Piccole regolazioni:** Allentare il dado di regolazione sulla il braccio del freno, regolare la vite cava per mantenere un piccolo spazio tra il freno pastiglie e cerchio, quindi serrare il dado. Regolazioni principali:** Allentare l'ancoraggio del cavo bullone, stringere o allentare il cavo, quindi stringere nuovamente il bullone. Sostituire le pastiglie dei freni se logoro.
11. Controlli regolari: ispezionare periodicamente i freni, gli pneumatici (pressione) e il manubrio.
12. Regolazione del sedile 1. Allentare il dado di serraggio del sedile, regolare il sedile alla posizione desiderata posizione, quindi serrare il dado. 2. Se il sedile oscilla in modo irregolare, fissare il dado del perno.
