BEDIENUNGSANLEITUNG TQ1801 Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar zu interpretieren. Das Aussehen des

Produkts hängt vom gelieferten Produkt ab. Bitte verzeihen Sie uns, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

richtige Haltung beim Radfahren

Ich setze mich auf den Fahrradsattel.

2 Halten Sie die Füße schulterbreit auseinander.

3 Achten Sie darauf, dass beim Radfahren kein Körperteil das Fahrzeug berührt.

4 Halten Sie einen Abstand von mehr als 2,54 cm zwischen Sattel und Boden ein, um die Sicherheit bei plötzlichen Stopps zu gewährleisten.

WARNUNG:

Beachten Sie zur Sicherheit Ihres Kindes die folgenden Warnhinweise: . Montage und

Einstellungen müssen von Erwachsenen durchgeführt werden. Halten Sie Kinder von beweglichen Teilen fern. . Kinder müssen unter Aufsicht von

Erwachsenen fahren.

Dieses Fahrrad ist für Kinder konzipiert und darf nicht auf öffentlichen Straßen gefahren oder mit Werkzeugen verwendet werden.

. Kinder müssen beim Reiten einen Helm tragen.
. Vermeiden Sie das Fahren auf unebenen oder schiefen Flächen.
. Überprüfen Sie das Fahrrad vor jedem Gebrauch, um die Sicherheit zu gewährleisten.
. Altersempfehlungen: 14-Zoll-Modus ist für 3–6 Jahre; 16-Zoll-Modus ist für 4–8 Jahre; 18-Zoll-Modus ist für 5–10 Jahre.

Vorsichtsmaßnahmen bei der Verwendung

. Stellen Sie vor der Verwendung den Sitz und die Räder auf die entsprechende Höhe ein (siehe „Montageanleitung“).

. Überprüfen Sie das Fahrrad vor jeder Fahrt.

Die Wartungs- und Reparaturverfahren sind ähnlich wie bei Fahrrädern für Erwachsene.

. Benutzen Sie das Fahrrad nicht, wenn sich die Bremskabel gelöst haben; reparieren Sie es zuerst. .

Reparaturen sollten nur von Erziehungsberechtigten oder Fachleuten durchgeführt werden.

Kinder dürfen Ketten, Kettenblätter oder Ritzel nicht berühren. Verwenden Sie beim Auswechseln von Befestigungselementen die richtigen Spezifikationen.

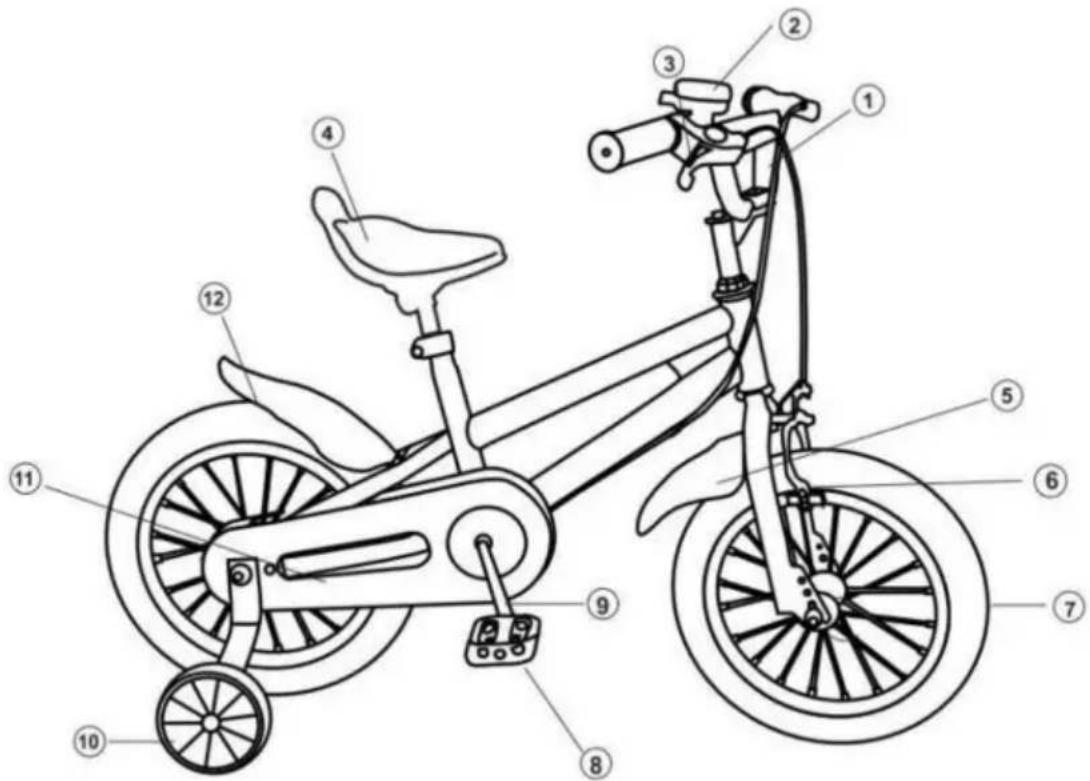

Teileliste wie unten:

Produkte unterliegen der tatsächlichen Beschaffenheit, das Bild dient nur als Referenz.

Nummer	Name	Menge Nummer		Name	Menge
1	biglebar	1	8	Pedal	2
2	seinll	1	9	Kurbel	2
3	Bremshebel	2	10	Stützrad-	2
4	Sattel	1	11	Kettenschutz	1
5	Kotflügel vorne kurz	1	12	hinterer Kotflügel long	1
6	Felgenbremse	1
7	Vorderrad	1

Gemeinsames Zubehör: Außenreifen, Innenreifen, Bremsbeläge. Die Form jedes Modells ist anders; es gilt die Packliste.

Installationsschritte

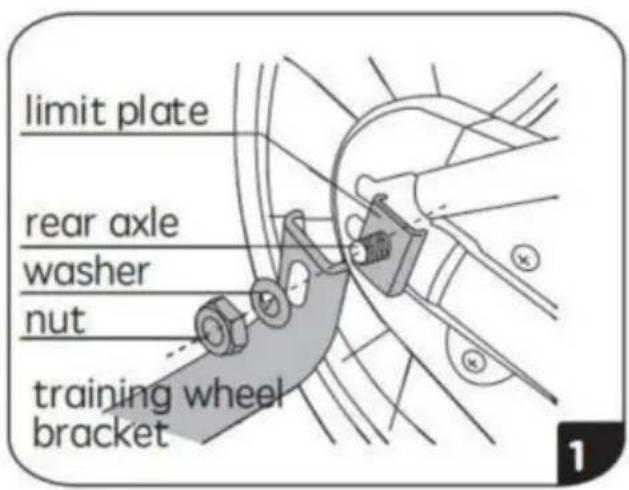

1. Stützräder: Montage, Einstellung, Demontage (Abb. 1)

1. Einbau: Entfernen Sie die äußere Mutter und Unterlegscheibe von der Hinterachse.

Befestigen Sie nacheinander Begrenzungsplatte, Stützradhalterung, Unterlegscheibe und Mutter.

Mutter festziehen (Drehmoment y30 Nm)

1. Einstellung: Lösen Sie die äußere Mutter, um die Höhe der Halterung für das Gleichgewicht einzustellen.

anschließend wieder festziehen (Drehmoment 30 Nm).

1. Ausbau: Entfernen Sie die äußere Mutter, Unterlegscheibe, Halterung und Begrenzungsplatte.

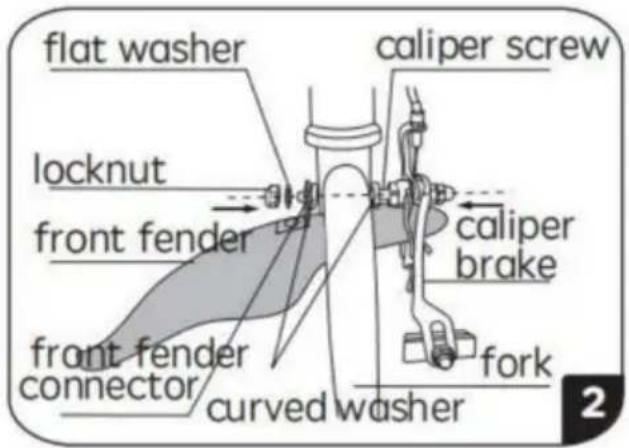

2. Einbau der vorderen Bremszange und des vorderen Kotflügels (Abb. 2)

Bremse montieren, gewölbte Unterlegscheibe einsetzen (gewölbte Seite zur Gabel),

Anschließend den Kotflügel mit einer Unterlegscheibe und einer Kontermutter montieren (Drehmoment y6 Nm).

Hinweis: Der kürzere Kotflügel ist für vorne.

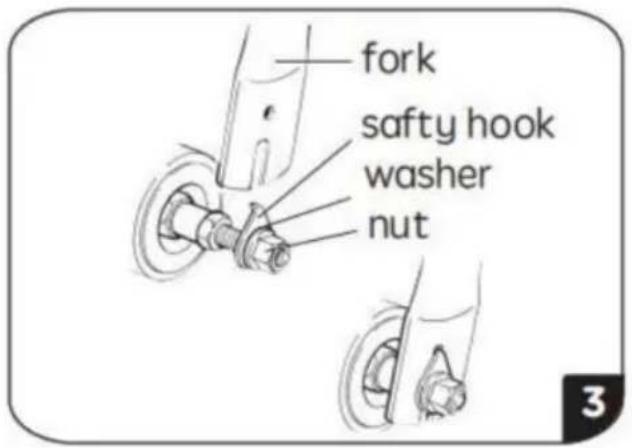

3. Vorderradmontage (Abb. 3)

Setzen Sie das Vorderrad (Reifenlaufrichtung passend zum Hinterrad) in die Gabel ein.

Befestigen Sie den Sicherungshaken, die Unterlegscheibe und die Mutter. Zentrieren Sie das Rad zwischen den Gabelbeinen und ziehen Sie es fest (Drehmoment y18 Nm).

fork safty hook washer nut

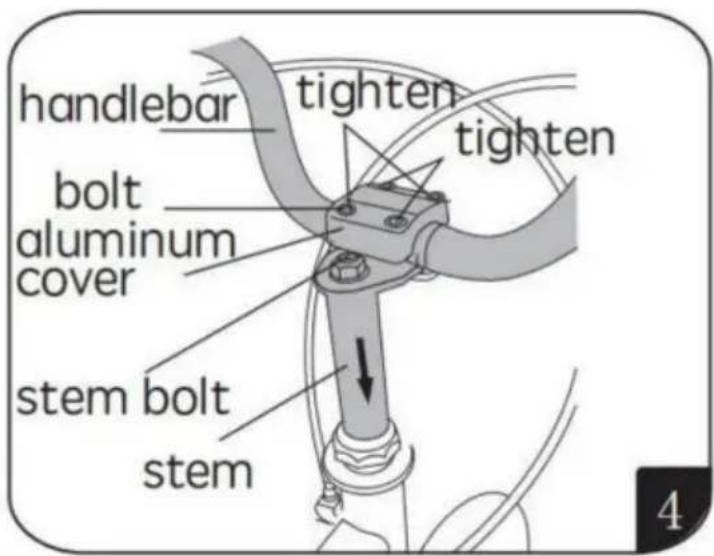

4. Lenkermontage (Abb. 4)

Den Vorbau in das Gabelrohr einsetzen und auf die Körpergröße des Fahrers einstellen. Vorbauschraube (Drehmoment y18 Nm). Stellen Sie sicher, dass der Vorbau über die Sicherheitslinie hinaus eingeführt ist. Richten Sie den Lenker senkrecht aus und ziehen Sie die vier Schrauben diagonal fest (Drehmoment y15 Nm).

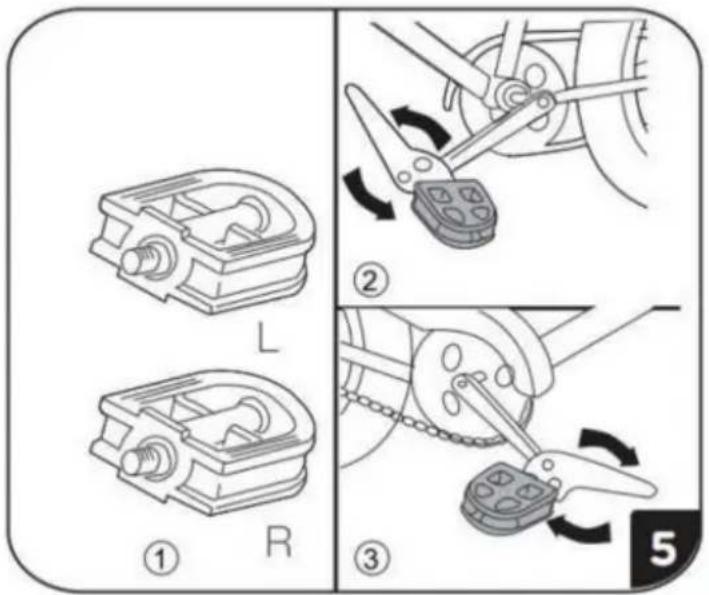

Das rechte Pedal (mit der Markierung "R") wird im Uhrzeigersinn auf die rechte Kurbel geschraubt.

Das linke Pedal (mit „L“ gekennzeichnet) wird „gegen den Uhrzeigersinn“ auf die linke Kurbel geschraubt.

Stellen Sie sicher, dass beide vollständig festgezogen sind.

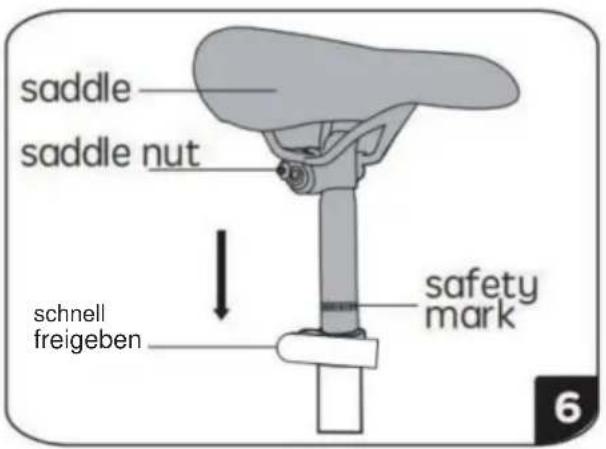

Sattelstütze in den Rahmen einstecken, Hökinstellen und Schnellspanner festziehen

(Drehmoment y15 N - m). Stellen Sie sicher, dass die Sicherheitsmarkierung verdeckt ist. Ziehen Sie die Mutter mit Werkzeuge.

saddle saddle nut schnell freigeben safety mark 6

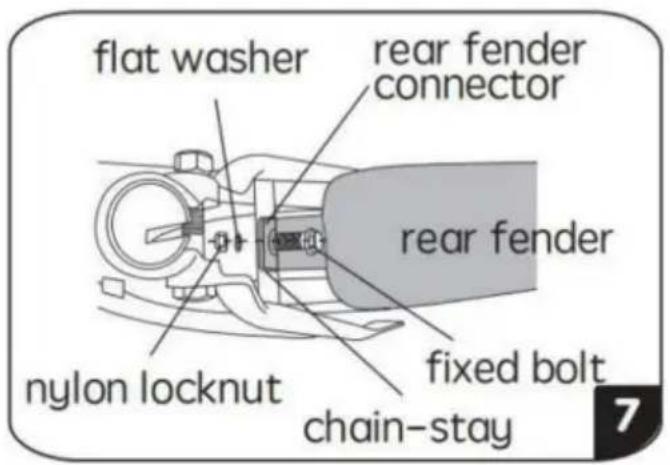

7. Montage des hinteren Kotflügels (Abb. 7)

Befestigen Sie das hintere Schutzblech mit Schrauben, Unterlegscheiben und Kontermuttern an der Kettenstrebe (Drehmoment y6 Nm).

Huo Huo Hinweis: Huo Huo Der längere Kotflügel ist für hinten

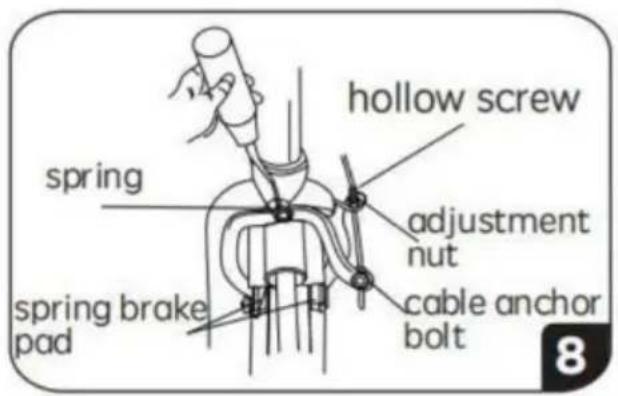

8. Einstellung der Felgenbremse:

Wenn der Abstand zwischen Bremsbelägen und Felge zu groß ist, lösen Sie die Hohlschraube und ziehen Sie die Einstellmutter fest. Ist der Abstand hingegen zu klein, ziehen Sie die Hohlschraube fest (weitere Einzelheiten finden Sie in Abschnitt 10 des Wartungshandbuchs). Wenn die Bremsbeläge nach links verspannt sind, klopfen Sie mit einem Stahlstab leicht auf die linke Seite der Feder (oder klopfen Sie auf die rechte Seite, wenn die Bremsbeläge nach rechts verspannt sind), um den Abstand zwischen der Felge und beiden Bremsbelägen auszugleichen.

1. Wenn ein neues Fahrrad etwa zwei Wochen lang benutzt wird, ist es notwendig, die Drehen der Vorderachse, Hinterachse, Mittelachse und Räder, um den Normalbetrieb aufrechtzuerhalten.
2. Schmieren Sie bewegliche Teile regelmäßig mit Fett, um die Lebensdauer zu verlängern. und reinigen Sie das gesamte Fahrrad alle sechs Monate; fetten Sie bewegliche Teile neu ein.
3. Teile lackieren: Die Oberfläche sollte nicht in Plastiktüten und Tücher eingewickelt werden. Nicht mit einem feuchten Tuch abwischen, um Reibungsverlust, Schaumbildung und Abblättern zu vermeiden. Im Falle eines Rostverlusts können Sie hochwertiges Autowachs zum Abwischen wählen. Leicht hinzufügen.
4. Elektrophorese: Wenn die Oberfläche ein gelblich-braunes Netz ist, neutral Öl oder Nähmaschinenöl können verwendet werden, um häufig zu wischen, um die Ausdehnung zu verhindern des Netzes.
5. Loses Steuersatzteil: Lösen Sie die Steuersatz-Kontermutter und entfernen Sie die Unterlegscheibe. Stellen Sie das oberen Laufring, um den Lagerspalt zu minimieren. Zum Schluss die Unterlegscheibe wieder einsetzen und die Gesperrt.
6. Tretlager lösen: Die linke Kontermutter lösen und die Unterlegscheibe entfernen. Anschließend die Lagerschale so einstellen, dass der Lagerspalt möglichst gering ist. Abschließend die Unterlegscheibe und ziehen Sie die Kontermutter fest.
7. Einstellung der Vorderachse: Wenn die Vorderachse locker oder zu fest angezogen ist, kann dies Auswirkungen auf Zum Einstellen: 1. Lösen Sie die Mutter auf einer Seite der Vorderachse. 2. Verwenden Sie Schraubenschlüssel zum Einstellen der Spannschraube, um sicherzustellen, dass das Rad zwischen der Vorderachse zentriert ist Gabelbeine. 3. Ziehen Sie die Mutter fest.

8. Hinterachseinstellung 1. Die linke Mutter der Hinterachse lösen. 2. Die Achse einstellen auf Minimieren Sie den Abstand zwischen Achse und Lager. 3. Zentrieren Sie das Rad zwischen Kettenstreben und ziehen Sie die Mutter fest. Stellen Sie sicher, dass die Kette richtig gespannt ist.

9. Kettenspannung prüfen. Ist sie zu locker, die Hinterachse lockern.

Muttern und drücken Sie das Rad nach hinten, um die Kette zu spannen. 2. Überprüfen Sie das Kettenblatt Ausrichtung. Bei Verformung mit einem Holzhammer korrigieren.

1. Einstellung der Felgenbremse Kleinere Einstellungen:** Lösen Sie die Einstellmutter an

Bremsarm, stellen Sie die Hohlschraube so ein, dass ein kleiner Abstand zwischen Bremse und

Bremsbeläge und Felge, dann die Mutter festziehen. Wichtige Einstellungen:** Lösen Sie die Kabelverankerung

Schraube, spannen oder lösen Sie das Kabel und ziehen Sie die Schraube erneut fest. Ersetzen Sie die Bremsbeläge, wenn getragen.

1. Regelmäßige Kontrollen: Kontrollieren Sie regelmäßig Bremsen, Reifen (Druck) und Lenker.

2. Sitzeinstellung 1. Lösen Sie die Sattelklemmmutter, stellen Sie den Sitz auf die gewünschte

Position, dann ziehen Sie die Mutter fest. 2. Wenn der Sitz seitlich wackelt, sichern Sie die Schwenkmutter.
