INSTRUKCJA OBSŁUGI SX2806 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

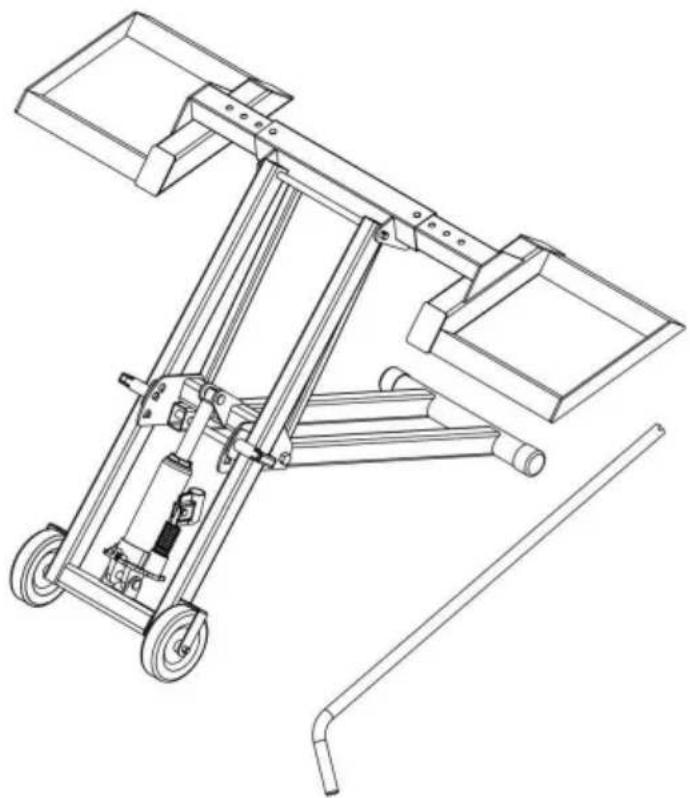

PODNOŚNIK KOSIARKI

MODEL:SX2806

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PODNOŚNIK KOSIARKI

MODEL:SX2806

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OGÓLNE WYTYCZNE I BEZPIECZEŃSTWO

Obowiązkiem użytkownika jest przeczytanie i przestrzeganie wszystkich instrukcji.

Niniejszą instrukcję należy zawsze przechowywać przy produkcie i przeglądać ją przed każdą

używać.

Obowiązkiem właściciela tego produktu jest dostarczenie jakiejkolwiek instrukcji

osoba pożyczająca lub kupująca produkt.

Przed użyciem sprawdź produkt, aby upewnić się, że jest prawidłowo zmontowany i wszystkie części

są sprawne i wolne od wad.

Nigdy nie modyfikuj tego produktu w żaden sposób.

Niniejsza instrukcja nie uwzględnia wszystkich okoliczności.

Podczas użytkowania należy kierować się zdrowym rozsądkiem i przestrzegać ogólnych zasad bezpieczeństwa ten produkt.

Części i/lub instrukcje mogą ulec zmianie bez powiadomienia. Nie przekraczaj

nominalnego udźwigu 500 funtów. Zawsze wcześniej upewnij się, że koła

kosiarki są prawidłowo dopasowane do kołysek

podnoszenie.

Przed podniesieniem zabezpiecz kosiarkę pasami mocującymi (sprzedawane oddzielnie). Zawsze

blokuj ściągacze hamulców przed rozpoczęciem prac przy kosiarce. Przechowuj

podnośnik w bezpiecznym, suchym miejscu.

SPECYFIKACJE

MAKSYMALNA WYDAJNOŚĆ	500 funtów (225 kg)
ZAKRES PODNOSZENIA	0-25,9 cala (0-658 mm)

ODPOWIETRZENIE PODNOŚNIKA HYDRAULICZNEGO

WAŻNY! Przed pierwszym użyciem należy sprawdzić czy poziom płynu hydraulicznego w układzie jest prawidłowy

pompa hydrauliczna(11). Następnie dokładnie przetestuj podnośnik pod kątem prawidłowego działania przed jego uruchomieniem

faktyczne wykorzystanie. Jeśli podnośnik wydaje się nie działać prawidłowo, może być konieczne

odpowietrz układ hydrauliczny z nadmiaru powietrza.

Krok 1. Wyjmij korek wlewu płynu z boku podnośnika butelki.

Krok 2. Z ciężarem na podnośniku obróć uchwyt pompy (26) w kierunku przeciwnym do ruchu wskazówek zegara zwolnić zawór.

Krok 3. Trzymając ciężarek i pompę w pozycji zwolnionej, szybko pompuj

przesuń uchwyt (26) kilka razy w góre i w dół, aby usunąć powietrze z układu.

Krok 4. Sprawdź otwór do napełniania płynem i, jeśli to konieczne, górną część zbiornika płynu podnośnika z płynem do podnośników hydraulicznych (sprzedawany oddzielnie).

Krok 5. Wymień korek wlewu płynu.

Krok 6. Przed próbą podniesienia podnośnik kilka razy przetestuj pod kątem prawidłowego działania obciążenie.

Jeśli po oczyszczeniu podnośnik nadal nie działa prawidłowo, nie rób tego

korzystać z podnośnika do czasu jego naprawy przez wykwalifikowanego technika serwisu.

PODNOSZENIE PODNOŚNIKA

Krok 7. Wyciągnij (odblokuj).

sworzeń blokujący (18) zabezpieczenia urządzenie po obu stronach windy.

Krok 8. Opuść podnośnik o

zwalniając nakrętkę motylkową na

jack z karbowanym końcem

uchwyt (26); położ trochę

w razie potrzeby obciążyć kołyski.

Po opuszczeniu dokręć skrzydło

znowu orzech.

Krok 9. Wyrównaj przód kosiarki

koła z obydwoma kołyskami.

Powoli przesuń kosiarkę dalej

kołyski. Po ustawieniu

pod obciążeniem, odepchnij

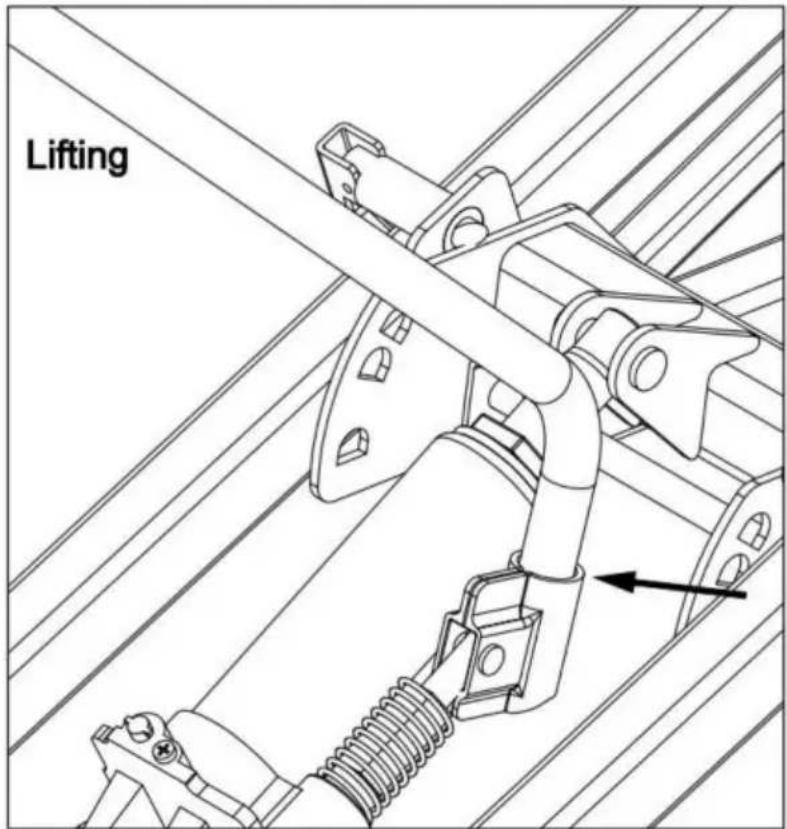

Lifting

sworzeń blokujący (18) po obu stronach podnośnika. (Być może będzie konieczne zaklinowanie kół na

tylnej części kółek, aby utrzymać stabilność podnośnika podczas jazdy na kosiarce).

Krok 10. Aby zabezpieczyć ładunek, użyj pasów mocujących (sprzedawanych osobno). Dopasuj zakrzywione

koniec uchwytu (26) w rurkę uchwytu na podnośniku. Uchwyt do pompowania (26)

powoli, aby podnieść windę. Kiedy podnośnik zetknie się z ładunkiem, upewnij się, że

ładunek spoczywa równomiernie na kołyskach (1) przed podniesieniem ładunku. Jeśli obciążenie nie jest równomiernie rozłożone na dwóch kołyskach (1) lub niezabezpieczone pasami mocującymi może spaść z podnośnika, powodując obrażenia ciała i szkody materialne.

Krok 11. Kontynuuj podnoszenie podnośnika do żądanej wysokości. Zablokuj podnośnik w jednym z trzy pozycje blokowania na sworzniu blokującym (18). Brak zaczepienia sworznia blokującego (18) może spowodować poważne obrażenia lub śmierć i uszkodzić podnośnik. Zobacz właściciela kosiarki instrukcja zalecanych punktów podnoszenia.

1. Naciśnij przycisk ON/OFF, aby włączyć produkt. Wyświetlacz pokazuje „0.0”.
2. Położ przedmiot na płytce wagi. Poczekaj, aż na wyświetlaczu pojawi się wskazanie ustabilizować.
3. Po użyciu naciśnij przycisk ON/OFF, aby wyłączyć produkt.

OPUSZCZANIE PODNOŚNIKA

Krok 12. Ostrożnie usuń wszystkie narzędzia, części itp. spod podnośnika.

Krok 13. Zamontuj zakrzywiony koniec uchwyt (26) w rurkę uchwytu na gnieździe. Uchwyt do pompowania (26) powoli, aby podnieść windę na tyle zwolnić sworzeń blokujący (18).

Krok 14. Powoli zwolnij skrzydło nakrętka na podnośniku z karbem koniec uchwytu (26) powoli

i delikatnie opuść ładunek. Nigdy nie pozwalaj, aby ładunek przyszedł szybko lub nagle.

Krok 15. Po umieszczeniu ładunku na do ziemi, usuń zabezpieczenie paski.

Krok 16. Oczyć powierzchnie zewnętrzne podnośnika czystą, suchą szmatką.

Przechowuj windę w suchym, zamkniętym pomieszczeniu na zewnątrz zasięgu dzieci.

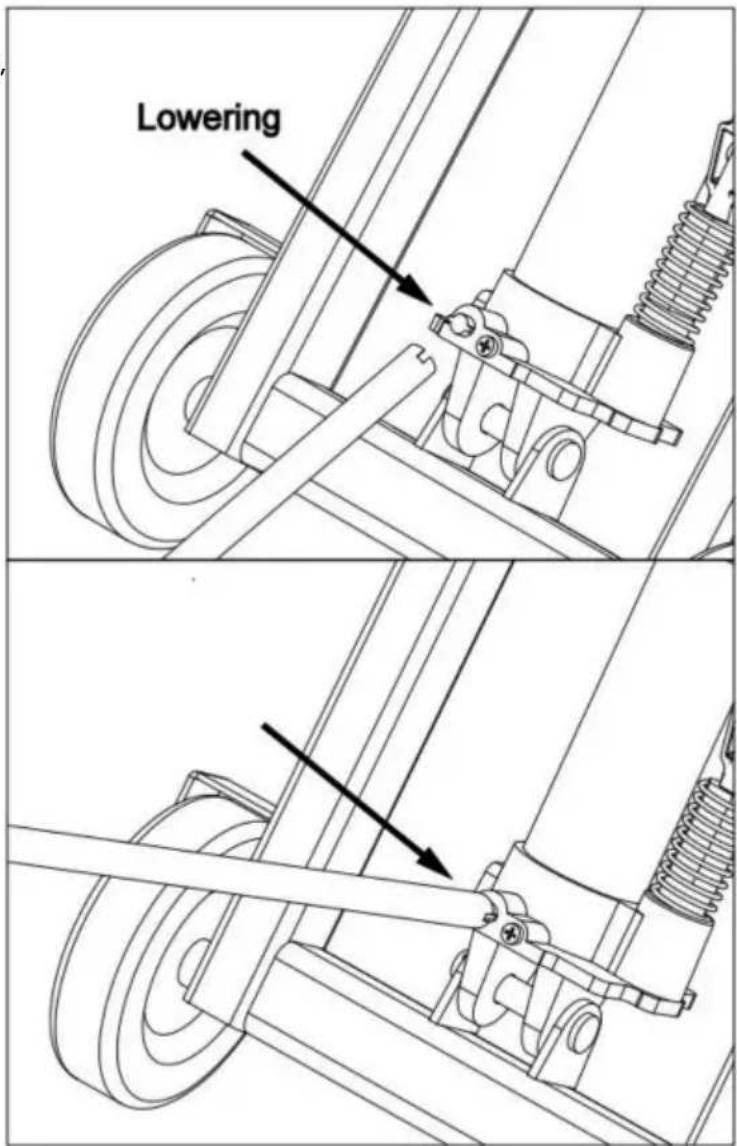

Lowering

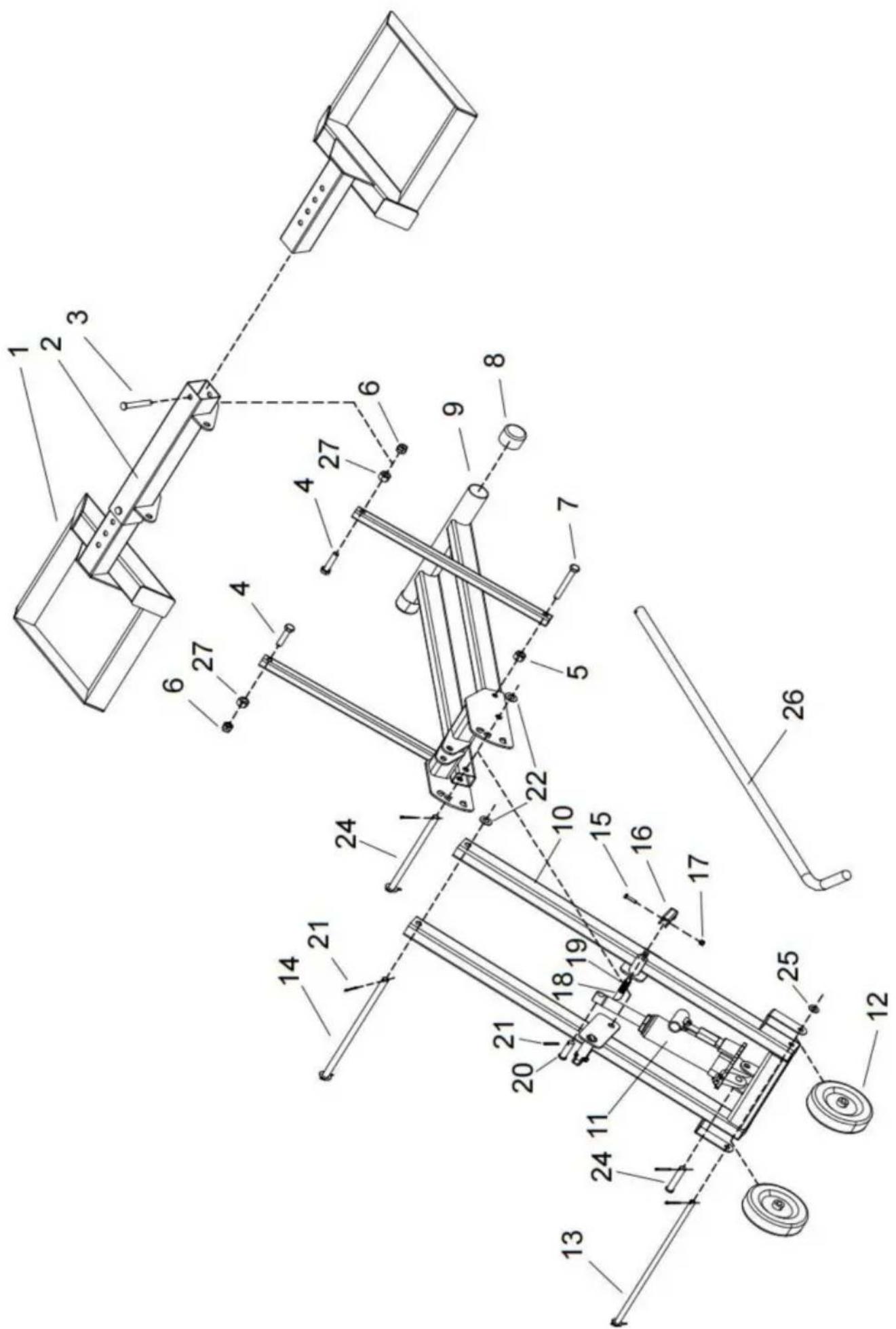

OPIS CZEŚCI		ILOŚĆ OPIS CZĘŚCI			ILOŚĆ
1	Uchwyt na tarczę koła	2	15	Śruba M4x20	2
2	Rura łącząca	1	16	Naciskać	2
3	Sworzeń φ10X65	2	17	Nakrętka M4	2
4	Śruba M10x45	2	18	Sworzeń φ12	2
5	Nakrętka M12	2	19	Wiosna	2
6	Nakrętka zabezpieczająca M10	4	20	Sworzeń φ12X42	1
7	Śruba M10x75	2	21	Sworzeń φ3X25	8
8	Głowica wtyczki	2	22	Podkładka φ12	4
9	Rama nośna 1 #	1	23	Sworzeń φ12X212	1
10	Rama nośna 2#	1	24	Sworzeń φ12X62	1
11	Pompa	1	25	Podkładka φ10	2
12	Koło 5-calowe	2	26	Uchwyt operacyjny	1
13	Sworzeń φ10X355	1	27	Nakrętka M10	2
14	Sworzeń φ12X285	1
