MANUALE UTENTE SX2806 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
SOLLEVATORE TOSAERBA
MODELLO:SX2806
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE

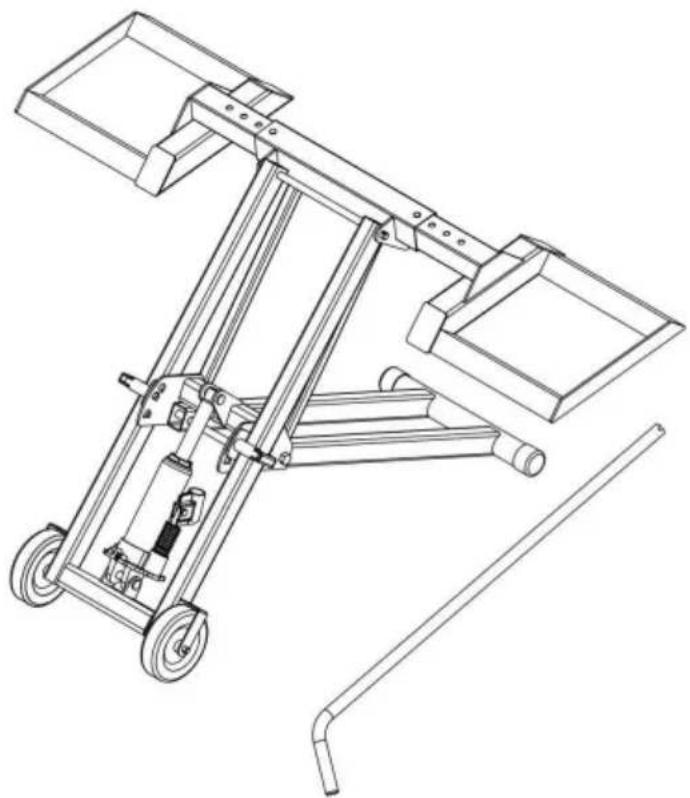

SOLLEVATORE TOSAERBA
MODELLO:SX2806
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
LINEE GUIDA GENERALI E SICUREZZA
ÿ È responsabilità dell'utente leggere e seguire tutte le istruzioni. ÿ Conservare sempre queste istruzioni insieme al prodotto e rivederle prima di ciascuna
utilizzo.
ÿ È responsabilità del proprietario del prodotto fornire le istruzioni a chiunque
persona che prende in prestito o acquista il prodotto.
ÿ Ispezionare il prodotto prima dell'uso per assicurarsi che sia assemblato correttamente e tutte le parti
siano in condizioni di funzionamento sicure e privi di difetti.
ÿ Non modificare mai questo prodotto in alcun modo.
ÿ Non tutte le circostanze possono essere trattate in queste istruzioni.
ÿ Si prega di utilizzare il buon senso e di adottare misure di sicurezza generali durante l'utilizzo
questo prodotto.
ÿ Parti e/o istruzioni sono soggette a modifiche senza preavviso. ÿ Non superare la
capacità di peso nominale di 500 libbre. ÿ Prima di procedere, accertarsi
sempre che le ruote del tosaerba si inseriscano correttamente nei supporti delle ruote
sollevamento.
ÿ Fissare il tosaerba con le cinghie di fissaggio (vendute separatamente) prima di sollevarlo. ÿ
Bloccare sempre gli estrattori del freno prima di lavorare sul tosaerba. ÿ Conservare
il sollevatore in un luogo sicuro e asciutto.
SPECIFICHE
| CAPACITÀ MASSIMA | 500 libbre (225 kg) |
| GAMMA ASCENSORI | 0-25,9 pollici (0-658 mm) |
SPURGO DEL MARTINETTO IDRAULICO
IMPORTANTE! Prima del primo utilizzo, verificare il corretto livello del fluido idraulico nel
pompa idraulica(11). Quindi testare accuratamente il corretto funzionamento del sollevatore prima di farlo utilizzo effettivo. Se l'ascensore sembra non funzionare correttamente, potrebbe essere necessario farlo spurgare l'aria in eccesso dal sistema idraulico.
Passaggio 1. Rimuovere il tappo di riempimento del fluido sul lato del martinetto della bottiglia.
Passo 2. Con il peso sul sollevatore, girare la maniglia della pompa (26) in senso antiorario fino a rilasciare la valvola.
Passaggio 3. Tenendo il peso e la pompa in posizione rilasciata, pompare rapidamente
la maniglia (26) su e giù più volte per spurgare l'aria dal sistema.
Passo 4. Controllare il foro di riempimento del fluido e, se necessario, la parte superiore del serbatoio del fluido del martinetto con fluido per martinetto idraulico (venduto separatamente).
Passaggio 5. Sostituire il tappo di riempimento del fluido.
Passo 6. Testare più volte il corretto funzionamento del sollevatore prima di tentare di sollevarlo a carico.
Se, dopo lo spurgo, il sollevatore continua a non funzionare correttamente, non farlo utilizzare il sollevatore finché non sarà stato riparato da un tecnico dell'assistenza qualificato.
SOLLEVAMENTO DEL MARTIN
Passaggio 7. Estrarre (sbloccare) il perno di bloccaggio (18) della sicura dispositivo su entrambi i lati del sollevatore.
Passaggio 8. Abbassare l'ascensore rilasciando il dado ad alette sul jack con l'estremità dentellata la maniglia (26); metterne un po' peso sulle culle, se necessario. Una volta abbassato, stringere l'ala di nuovo noce.
Passaggio 9. Allineare la parte anteriore del tosaerba ruote con entrambe le culle. Spostare lentamente il tosaerba su le culle. Una volta posizionato sotto il carico, spingere indietro il


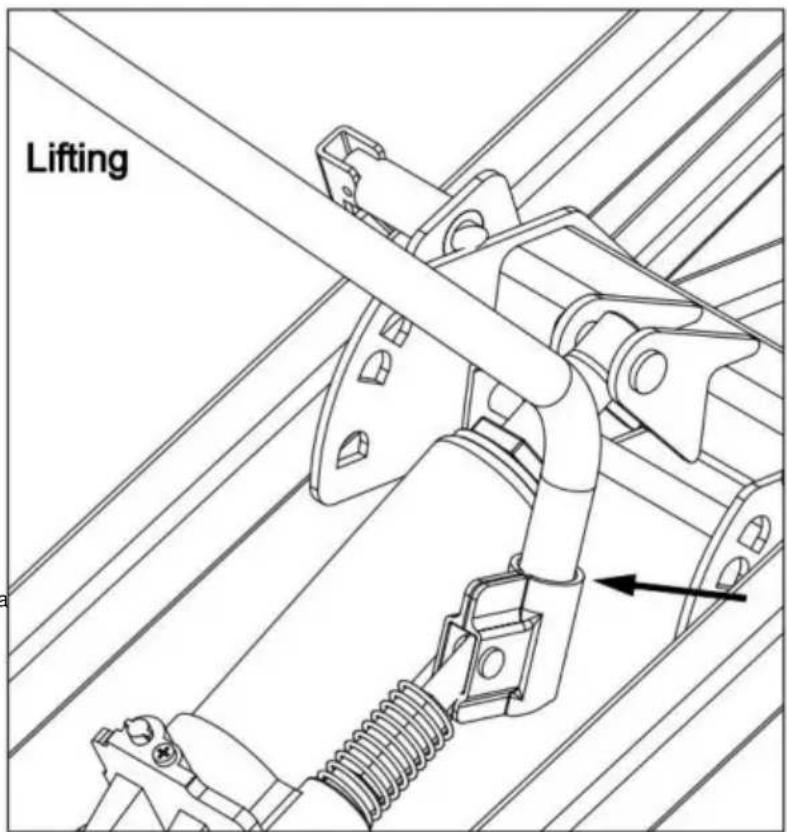

Liftingperno di bloccaggio (18) su entrambi i lati del sollevatore. (Potrebbe essere necessario bloccare le ruote con i cunei parte posteriore delle rotelle per mantenere stabile il sollevamento durante l'uso del tosaerba).
Passaggio 10. Utilizzare le cinghie di ancoraggio (vendute separatamente) per fissare il carico. Adatta il curvo l'estremità della maniglia (26) nel tubo della maniglia sul martinetto. Pompare la maniglia (26) lentamente per sollevare l'ascensore. Quando il sollevatore entra in contatto con il carico, assicurarsi che
il carico si trovi uniformemente sulle basi (1) prima di sollevarlo. Se il carico non è uniforme distribuito sulle due culle(1) o non fissato con cinghie di fissaggio, esso potrebbe cadere dal sollevatore, provocando lesioni personali e danni materiali.
Passaggio 11. Continuare a sollevare il sollevatore all'altezza desiderata. Bloccare il sollevatore in uno dei tre posizioni di bloccaggio sul perno di bloccaggio (18). Non impegnare il perno di bloccaggio (18) potrebbe provocare lesioni gravi o mortali e danneggiare il sollevatore. Vedi il proprietario del tosaerba manuale per i punti di sollevamento consigliati.
- Premere il pulsante ON/OFF per accendere il prodotto. Il display mostra "0.0".
- Posizionare un oggetto sul piatto della bilancia. Attendere la lettura sul display stabilizzare.
- Dopo l'uso, premere il pulsante ON/OFF per spegnere il prodotto.
Passo 12. Rimuovere con attenzione tutti gli strumenti, le parti, ecc. da sotto il sollevatore.
Passaggio 13. Montare l'estremità curva del maniglia (26) nel tubo della maniglia sul jack. Pompare la maniglia (26) lentamente per sollevare l'ascensore abbastanza da sganciare il perno di bloccaggio (18).
Passaggio 14. Rilasciare lentamente l'ala dado sul jack con la tacca
l'estremità della maniglia (26) lentamente e delicatamente per abbassare il carico. Non permettere mai che il carico arrivi giù rapidamente o all'improvviso.
Passo 15. Una volta che il carico è sul terra, rimuovere il dispositivo di ancoraggio cinghie.
Passaggio 16. Pulire le superfici esterne del sollevatore con un panno pulito e asciutto. Riporre l'ascensore in un'area interna e asciutta della portata dei bambini.


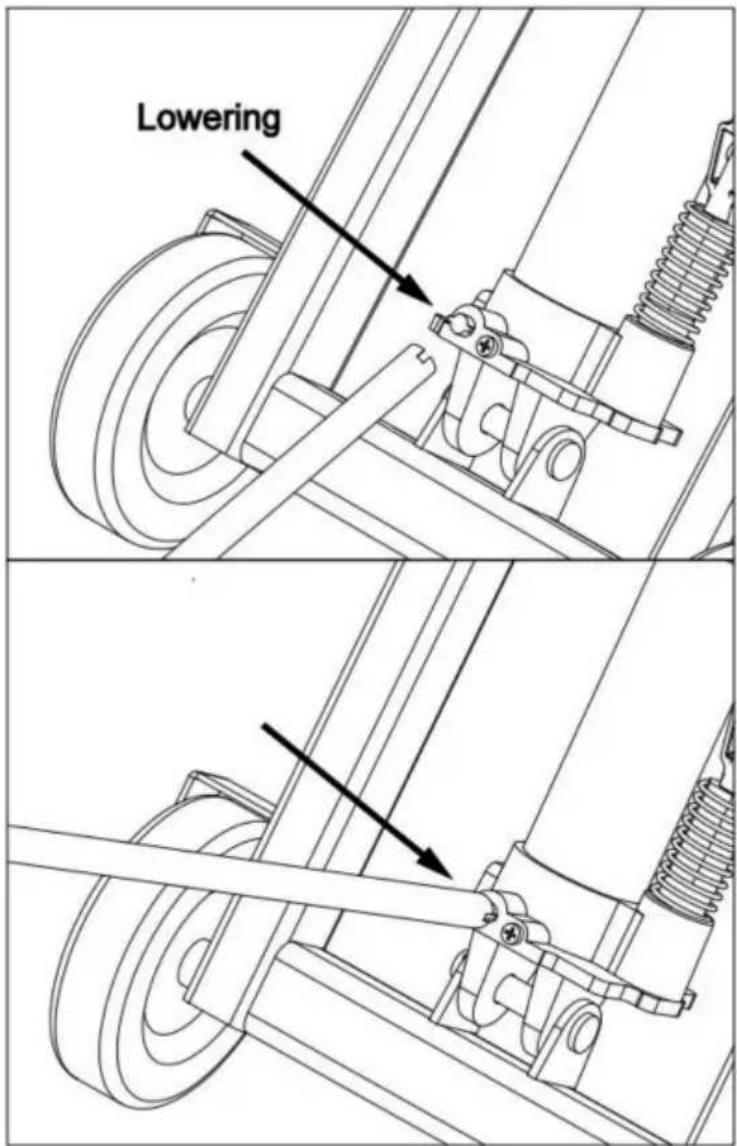

Lowering

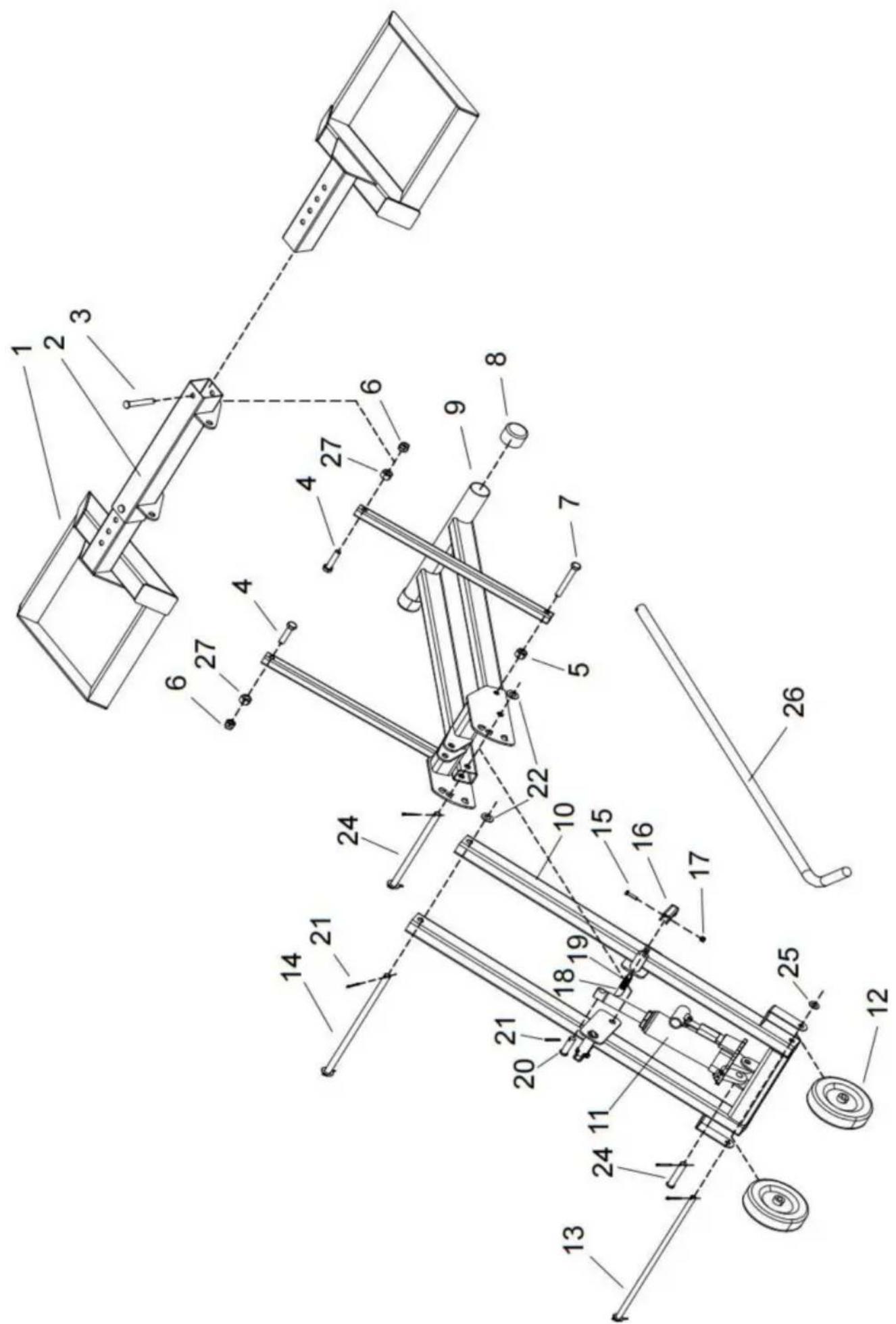

| DESCRIZIONE DELLA PARTE | QUANTITÀ DESCRIZIONE DELLA PARTE | QUANTITÀ | |||
| 1 | Portadisco per ruota | 2 | 15 | Bullone M4x20 | 2 |
| 2 | Tubo di collegamento | 1 | 16 | Premere | 2 |
| 3 | Perno 10X65 | 2 | 17 | Dado M4 | 2 |
| 4 | Bullone M10x45 | 2 | 18 | Perno 12 | 2 |
| 5 | Dado M12 | 2 | 19 | Primavera | 2 |
| 6 | Dado di bloccaggio M10 | 4 | 20 | Perno 12X42 | 1 |
| 7 | Bullone M10x75 | 2 | 21 | Perno 3X25 | 8 |
| 8 | Testa a spina | 2 | 22 | 12 Rondella | 4 |
| 9 | Telaio di supporto 1# | 1 | 23 | Perno 12X212 | 1 |
| 10 | Telaio di supporto 2# | 1 | 24 | Perno 12X62 | 1 |
| 11 | Pompa | 1 | 25 | Rondella 10 | 2 |
| 12 | Ruota da 5". | 2 | 26 | Maniglia operativa | 1 |
| 13 | Perno 10X355 | 1 | 27 | Dado M10 | 2 |
| 14 | Perno 12X285 | 1 | |||
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
| REP. DEL | REGNO UNITO |
YH CONSULENZA LIMITATA. C/O YH Consulting
Ufficio limitato 147, Centurion House, Londra
60329 Francoforte sul Meno.
