Produkttyp	Rasenmäher-Hebevorrichtung
Marke	Vevor
Modell	SX2806
Maximale Kapazität	500 lb (225 kg)
Hubbereich	0 - 25,9 Zoll (0 - 658 mm)
Hebemechanismus	Flaschenhydraulikzylinder
Senkmechanismus	Manuelles Entlastungsventil
Sicherheitsvorrichtung	Verriegelungsstift mit 3 Positionen
Anzahl Räder	2 Räder (5 Zoll)
Radhalterungen	2 Radscheibenstützen
Hauptmaterial	Stahl
Wartung	Hydraulikölstand prüfen, bei Bedarf entlüften, mit einem trockenen Tuch reinigen
Empfohlene Lagerung	Trockener und Innenbereich, außerhalb der Reichweite von Kindern
Anzahl der Teile in der Liste	27 aufgeführte Teile
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronische Garantieurkunde online verfügbar
Ursprungsland	China

Häufig gestellte Fragen - SX2806 Vevor

Was ist die maximale Kapazität des Hebezeug SX2806?

Die maximale Kapazität beträgt 500 lb (225 kg).

Wie entlüftet man den Hydraulikzylinder?

Entfernen Sie die Einfüllkappe, drehen Sie den Griff gegen den Uhrzeigersinn, um das Ventil zu entlasten, pumpen Sie mehrmals schnell, überprüfen Sie dann den Hydraulikölstand und fügen Sie bei Bedarf Hydraulikflüssigkeit hinzu.

Wie sichere ich den Rasenmäher auf dem Hebezeug?

Verwenden Sie Zurrgurte (separat erhältlich), um den Rasenmäher vor dem Anheben zu sichern, und verriegeln Sie immer die Bremshebel.

Was ist der Hubbereich des Geräts?

Der Hubbereich beträgt 0 bis 25,9 Zoll (0 bis 658 mm).

Wie senke ich das Hebezeug ab?

Stecken Sie das gebogene Ende des Griffs in das Rohr des Wagenhebergriffs, pumpen Sie leicht, um den Verriegelungsstift zu lösen, und lösen Sie dann langsam die Flügelmutter, um die Last abzusenken.

Wo erhalte ich Ersatzteile?

Konsultieren Sie die Teileliste im Handbuch (27 Teile). Kontaktieren Sie den Vevor-Support unter www.vevor.com/support, um Teile zu bestellen.

Wie warte ich das Hebezeug?

Reinigen Sie die Außenflächen mit einem sauberen, trockenen Tuch. Überprüfen Sie vor jeder Verwendung den Hydraulikflüssigkeitsstand und entlüften Sie bei Bedarf. Lagern Sie es an einem trockenen Ort.

Ist es möglich, das Hebezeug zu modifizieren?

Nein, es ist verboten, das Produkt in irgendeiner Weise zu modifizieren.

Welche Funktion haben die Radscheibenstützen?

Die Radscheibenstützen (Wiegen) sind dazu ausgelegt, die Vorderräder des Rasenmähers aufzunehmen und ein stabiles Anheben zu gewährleisten.

Wie montiere ich das Hebezeug?

Befolgen Sie die Teileliste und die Montagezeichnung im Handbuch. Verwenden Sie die mitgelieferten Schrauben und Muttern. Stellen Sie sicher, dass alle Teile vor der Verwendung richtig festgezogen sind.

BEDIENUNGSANLEITUNG SX2806 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RASENMÄHER-LIFT

MODELL:SX2806

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RASENMÄHER-LIFT

MODELL:SX2806

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ALLGEMEINE RICHTLINIEN UND SICHERHEIT

Es liegt in der Verantwortung des Benutzers, alle Anweisungen zu lesen und zu befolgen.

Bewahren Sie diese Anweisungen stets beim Produkt auf und lesen Sie sie vor jedem

Gebrauch.

Der Eigentümer dieses Produkts ist dafür verantwortlich, die Anleitung an alle

Personen weiterzugeben, die das Produkt ausleihen oder kaufen.

Überprüfen Sie das Produkt vor dem Gebrauch, um sicherzustellen, dass es richtig zusammengebaut ist und alle Teile

in betriebssicherem Zustand und frei von Mängeln sind.

Nehmen Sie an diesem Produkt niemals irgendwelche Änderungen vor.

Nicht auf alle Sachverhalte kann in dieser Anleitung eingegangen werden.

Bitte verwenden Sie gesunden Menschenverstand und beachten Sie die allgemeinen Sicherheitsmaßnahmen bei der Verwendung

dieses Produkts.

Teile und/oder Anweisungen können ohne Vorankündigung geändert werden. Überschreiten Sie

nicht die Nenngewichtskapazität von 500 lbs. Stellen Sie immer sicher, dass die

Mähräder richtig in die Radhalterungen passen, bevor Sie

Heben.

Sichern Sie den Rasenmäher vor dem Anheben mit Zurrgurten (separat erhältlich). Verriegeln Sie immer

die Bremszüge, bevor Sie am Rasenmäher arbeiten. Lagern Sie den Lift an einem sicheren,

trockenen Ort.

Spezifikationen

MAXIMALE KAPAZITÄT	500 Pfund (225 kg)
Hubbereich	0-25,9 Zoll (0-658 mm)

ENTLÜFTEN DES HYDRAULISCHEN HEBERS

WICHTIG! Vor dem ersten Gebrauch den korrekten Hydraulikflüssigkeitsstand im

Hydraulikpumpe (11). Testen Sie dann den Lift gründlich auf ordnungsgemäße Funktion, bevor Sie ihn

tatsächlich nutzen. Wenn der Aufzug nicht ordnungsgemäß zu funktionieren scheint, kann es notwendig sein,

das Hydrauliksystem von überschüssiger Luft zu entlüften.

Schritt 1: Entfernen Sie den Flüssigkeits-Einfüllstopfen an der Seite des Wagenhebers.

Schritt 2: Mit Gewicht auf dem Lift, drehen Sie den Pumpengriff (26) gegen den Uhrzeigersinn, um

das Ventil zu öffnen.

Schritt 3: Während Sie das Gewicht und die Pumpe in der gelösten Position halten, pumpen Sie schnell

den Griff (26) mehrere Male auf und ab, um die Luft aus dem System zu entfernen.

Schritt 4. Überprüfen Sie die Flüssigkeitseinfüllöffnung und gegebenenfalls die Oberseite des Flüssigkeitsbehälters des Wagenhebers mit Hydraulikflüssigkeit für Wagenheber (separat erhältlich).

Schritt 5. Setzen Sie die Einfüllschraube der Flüssigkeit wieder ein.

Schritt 6. Testen Sie den Lift mehrere Male auf ordnungsgemäße Funktion, bevor Sie versuchen, einen zu beladen.

Wenn der Lift nach dem Spülen immer noch nicht richtig zu funktionieren scheint,

Verwenden Sie den Lift nicht, bis er von einem qualifizierten Servicetechniker repariert wurde.

HEBEN DES WAGENHEBERS

Schritt 7. Ziehen Sie den

Sicherungsstift (18) der Sicherungsvorrichtung auf beiden Seiten des Lifts.

Schritt 8. Senken Sie den Lift ab, indem Sie

die Flügelmutter an der

mit dem eingekerbten Ende des

den Griff (26); legen Sie etwas

Legen Sie bei Bedarf Gewicht auf die Halterungen.

Sobald der Flügel abgesenkt ist, ziehen Sie die Mutter wieder fest.

Sobald der Flügel abgesenkt ist, ziehen Sie ihn fest nochmal mit der Mutter an.

Schritt 9. Richten Sie die Vorderseite des Mähers mit beiden Halterungen an den Rädern aus.

Bewegen Sie den Mäher langsam auf die Wiegen. Einmal positioniert

unter der Last, schieben Sie den

Verriegelungsbolzen (18) auf beiden Seiten des Lifts. (Möglicherweise müssen Sie die Räder an der

Rückseite der Lenkrollen einstellen, um die Stabilität des Lifts beim Fahren auf dem Rasenmäher zu gewährleisten).

Schritt 10. Verwenden Sie Zurrgurte (separat erhältlich), um die Ladung zu sichern. Passen Sie das gebogene

Ende des Griffs (26) in das Griffrohr am Wagenheber ein. Pumpen Sie den Griff (26)

langsam, um den Lift anzuheben. Wenn der Lift die Last berührt, stellen Sie sicher, dass die

Last gleichmäßig auf den Wiegen (1) sitzt, bevor Sie die Last anheben. Wenn die Last nicht gleichmäßig auf die beiden Gestelle (1) verteilt oder nicht mit Spanngurten gesichert ist,

kann sie vom Lift fallen und zu Verletzungen und Sachschäden führen.

Schritt 11. Fahren Sie mit dem Heben fort, bis die gewünschte Höhe erreicht ist. Verriegeln Sie den Lift an einer der drei Raststellungen am Sperrstift (18). Ein nicht einrastender Sperrstift (18)

kann zu schweren Verletzungen oder zum Tod führen und den Lift beschädigen. Siehe im Mäherbesitzer-Handbuch die empfohlenen Hebepunkte.

1. Drücken Sie die EIN/AUS-Taste, um das Produkt einzuschalten. Das Display zeigt „0.0“ an.
2. Legen Sie einen Gegenstand auf die Wägeplatte. Warten Sie, bis sich die Anzeige auf dem Display stabilisiert.
3. Drücken Sie nach Gebrauch die EIN/AUS-Taste, um das Produkt auszuschalten.

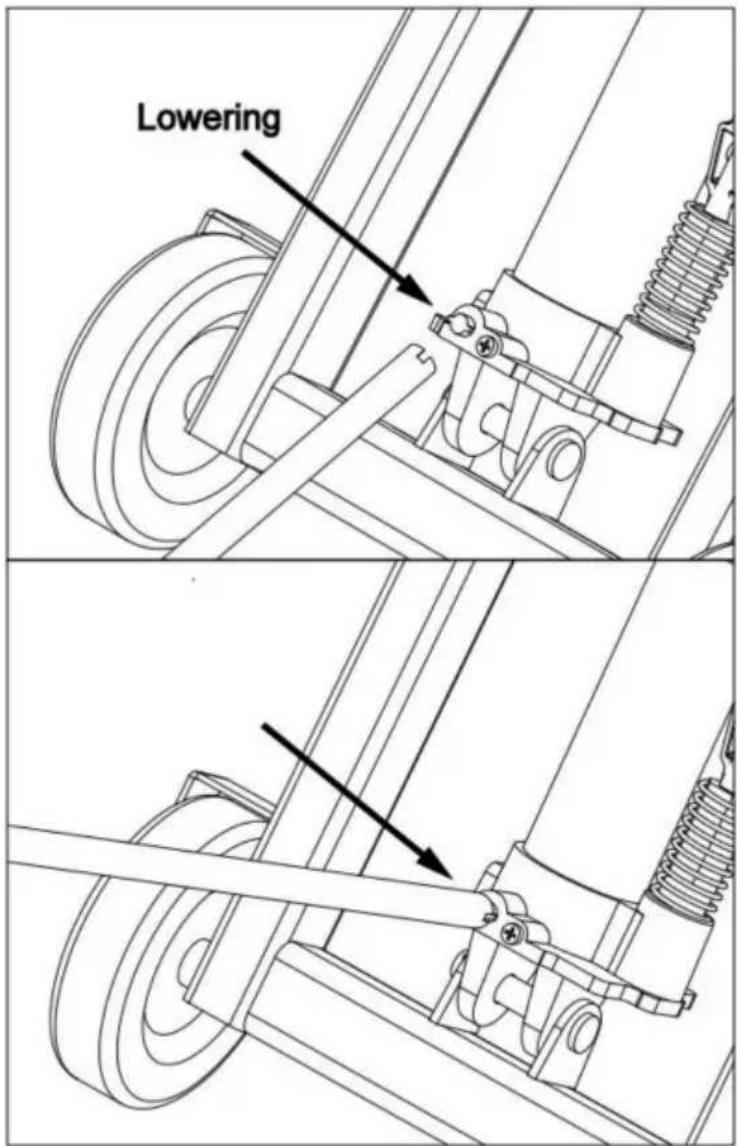

DEN WAGENHEBER ABSENKEN

Schritt 12. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter der Hebebühne.

Schritt 13. Passen Sie das gebogene Ende des Griffs (26) in das Griffrohr

auf dem Wagenheber. Den Griff (26) betätigen, langsam hochfahren, bis der Lift Den Verriegelungsstift (18) lösen.

Schritt 14. Lassen Sie den Flügel langsam los

Mutter auf dem Wagenheber mit der Kerbe Ende des Griffs (26) langsam

und die Last vorsichtig absenken.

Lassen Sie die Last niemals

schnell oder plötzlich herunter.

Schritt 15. Sobald die Ladung auf dem Boden ist, entfernen Sie die Zurrgurte.

Schritt 16. Außenflächen reinigen des Lifts mit einem sauberen, trockenen Tuch.

Lagern Sie den Lift in einem trockenen Innenbereich, außerhalb der Reichweite von Kindern.

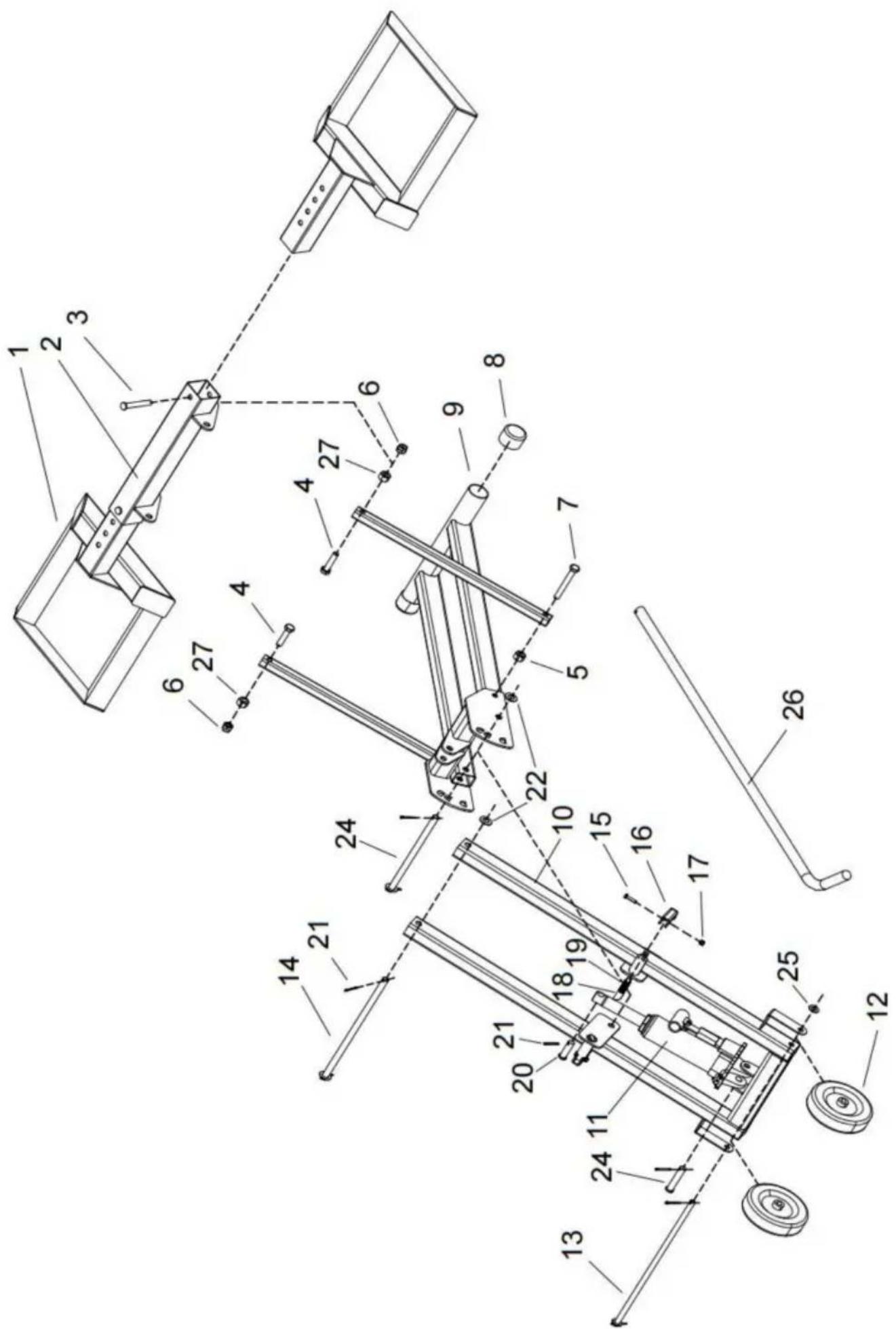

TEILBESCHREIBUNG		MENGE	TEIL BESCHREIBUNG		Menge
1	Radscheibenhalter	2	15	Schraube M4x20	2
2	Verbindungsrohr	1	16	Drücken	2
3	Stift y10X65	2	17	Mutter M4	2
4	Schraube M10x45	2	18	Stift y12	2
5	Mutter M12	2	19	Frühling	2
6	Kontermutter M10	4	20	Stift y12X42	1
7	Schraube M10x75	2	21	Stift y3X25	8
8	Steckerkopf	2	22	y12 Unterlegscheibe	4
9	Stützrahmen 1#	1	23	Stift y12X212	1
10	Stützrahmen 2#	1	24	Stift y12X62	1
11	Pumpe	1	25	y10 Unterlegscheibe	2
12	5" Rad	2	26	Bediengriff	1
13	Stift y10X355	1	27	Mutter M10	2
14	Stift y12X285	1

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert von: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

Büro mit beschränkter Haftung 147, Centurion House, London

Straße, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
