INSTRUKCJA OBSŁUGI SX2800 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
PODNOŚNIK KOSIARKI
MODEL:SX2800
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
PODNOŚNIK KOSIARKI
MODEL:SX2800
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:
Wsparcie techniczne i certyfikat e-gwarancji
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
OGÓLNE WYTYCZNE I BEZPIECZEŃSTWO
Obowiązkiem użytkownika jest przeczytanie i przestrzeganie wszystkich instrukcji.
Niniejszą instrukcję należy zawsze przechowywać przy produkcie i przeglądać ją przed każdym użyciem.
Obowiązkiem właściciela tego produktu jest dostarczenie jakiejkolwiek instrukcji osobie pożyczającej lub kupującej produkt.
Przed użyciem sprawdź produkt, aby upewnić się, że jest prawidłowo zmontowany i wszystkie części są sprawne i wolne od wad.
Nigdy nie modyfikuj tego produktu w żaden sposób.
Niniejsza instrukcja nie uwzględnia wszystkich okoliczności.
Podczas użytkowania należy kierować się zdrowym rozsądkiem i przestrzegać ogólnych zasad bezpieczeństwa tego produktu.
Części i/lub instrukcje mogą ulec zmianie bez powiadomienia.
Nie przekraczaj nominalnego udźwigu 880 funtów.
Zawsze wcześniej upewnij się, że koła kosiarki są prawidłowo dopasowane do kołysek podnoszenia.
Przed podniesieniem zabezpiecz kosiarkę pasami mocującymi (sprzedawane oddzielnie).
Przechowuj podnośnik w bezpiecznym, suchym miejscu.
SPECYFIKACJE
| MAKSYMALNA WYDAJNOŚĆ | 880 funtów (400 kg) |
| ZAKRES PODNOSZENIA | 0-23,6 cala (0-600 mm) |

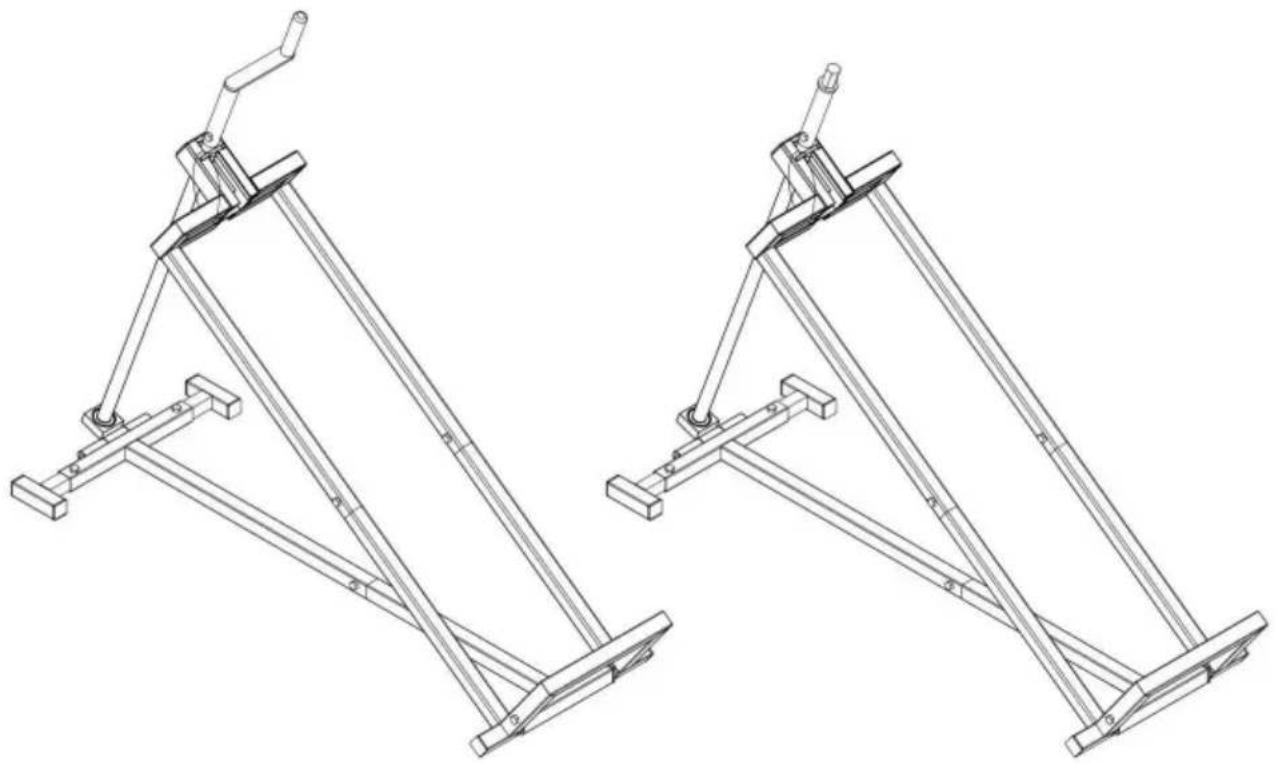

PRODUKT ZMONTOWANY

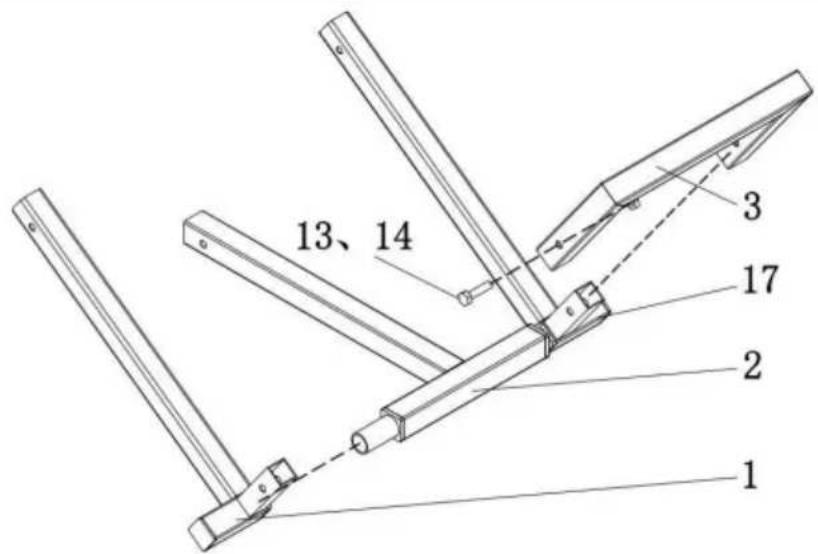

Krok 1. Przymocuj [1] rurę łączącą 1#, [3] rurkę blokującą i [17] rurę łączącą 2# do [2] pośredniej rury łączącej przy użyciu [13] śrub M8x40 i [14] nakrętek M8.

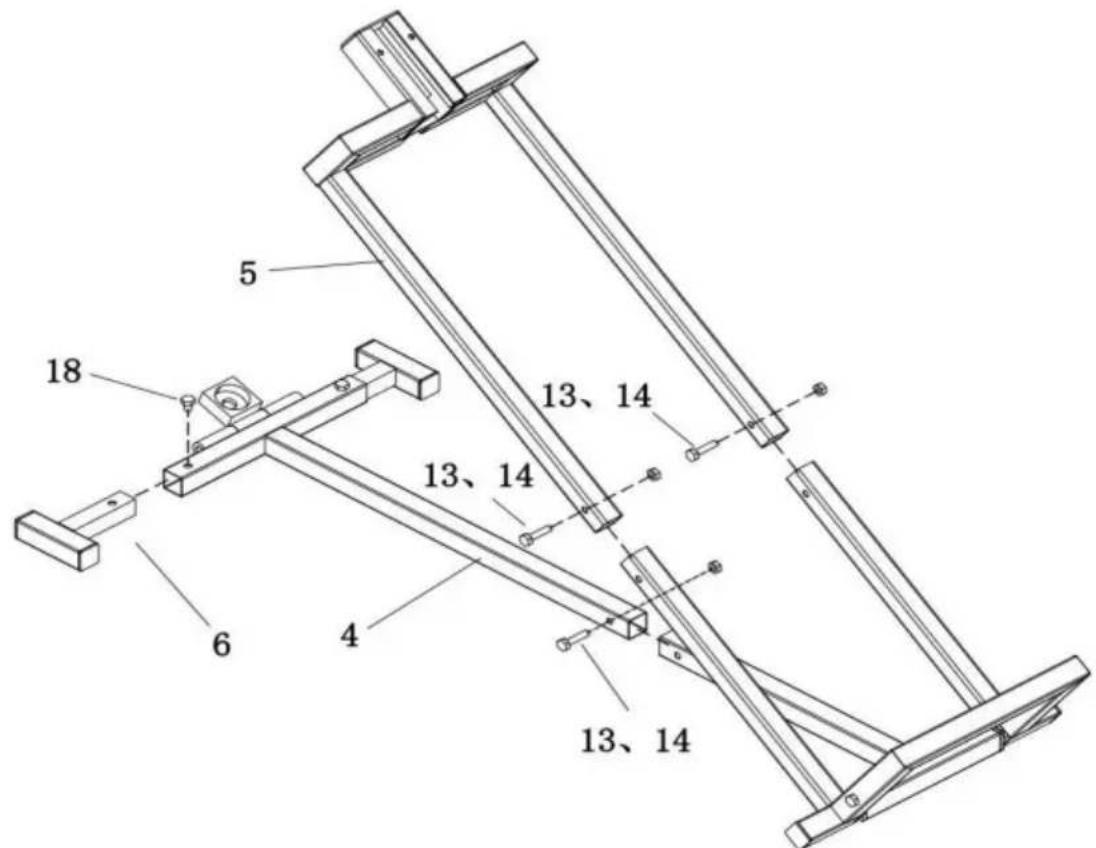

Krok 2. Przymocuj [6] rurkę przedłużającą do [4] rury blokującej za pomocą [18] śrub M8x16. Dołącz [4] rurkę blokującą i [5] rurkę wsporczą nr do kroku 1. Zmontuj ukończony komponent przy użyciu [13] śrub M8x40 i [14] nakrętek M8.

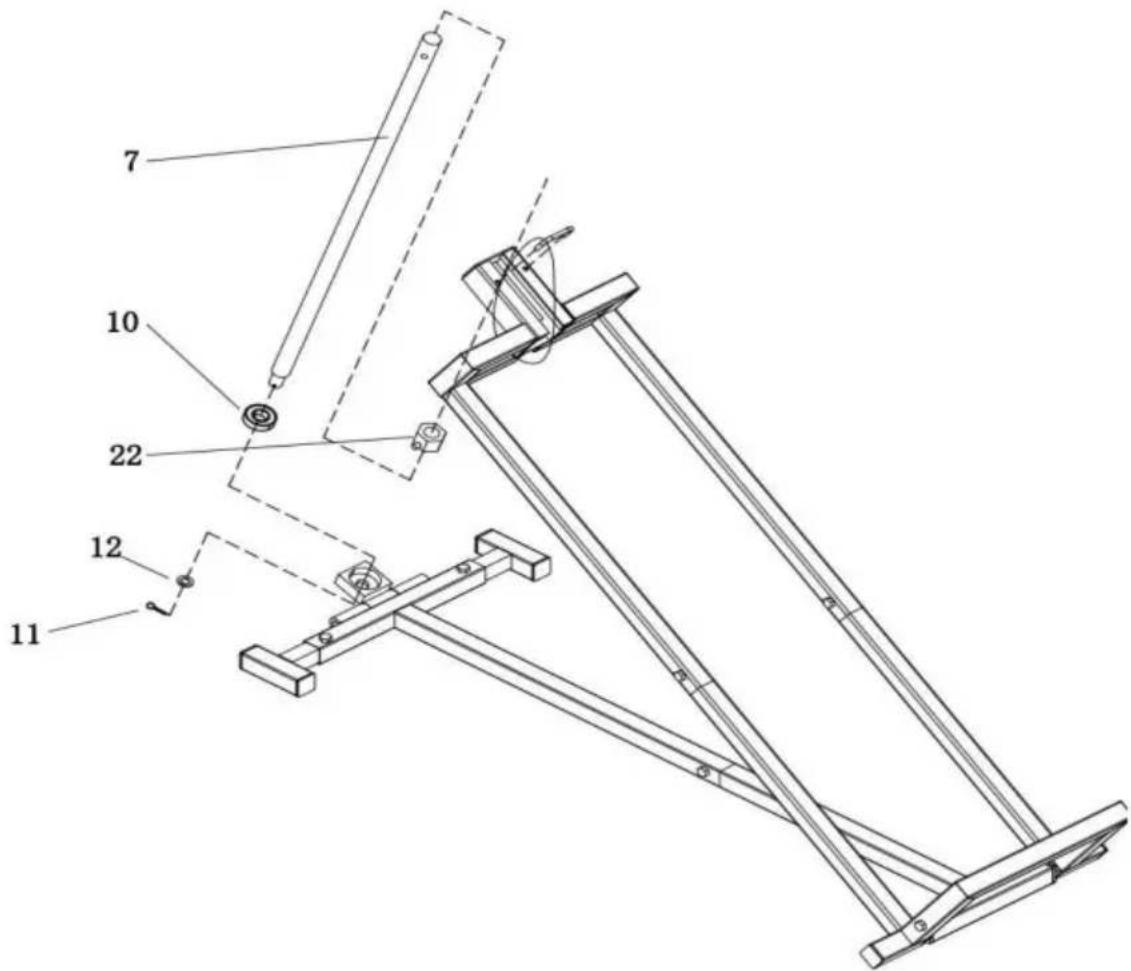

Krok 3. Zamocuj [22] nakrętkę Tr24X6, [7] śrubę, [10] łożysko, [12] podkładkę i [11] zawleczkę do kroku 2. Zmontuj gotowy komponent.

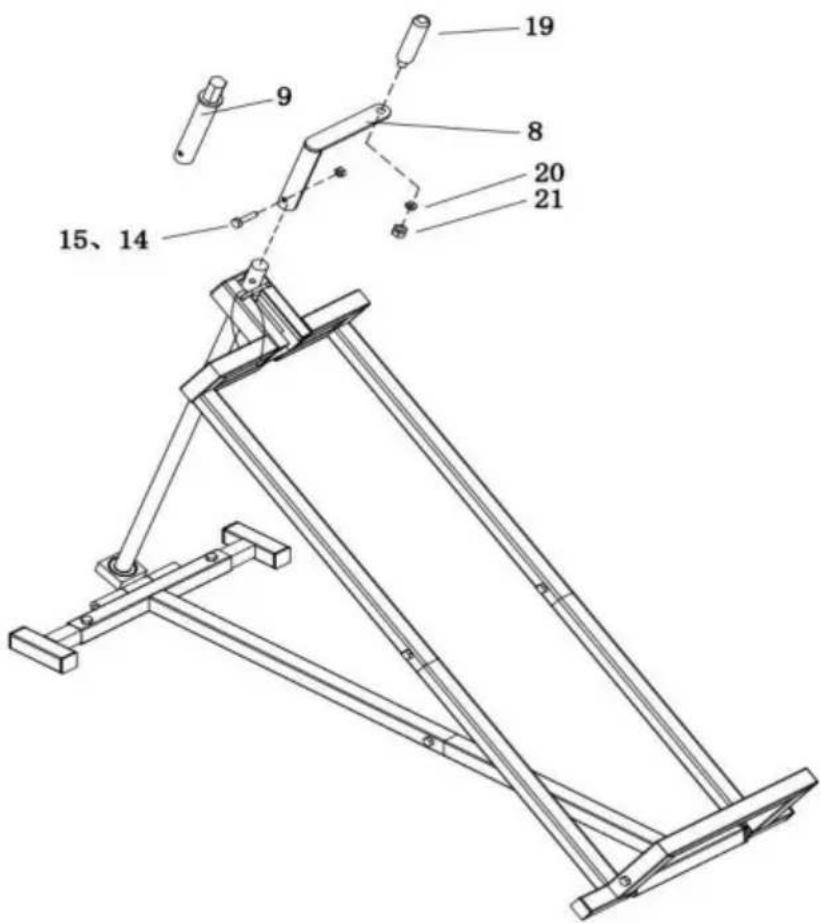

Krok 4. Przymocuj [19] uchwyt do [8] uchwytu do potrząsania 1# za pomocą [20] podkładki sprężystej i [21] nakrętki M12. Dołącz [8] uchwyt do potrząsania 1# do kroku 3. Zmontuj ukończony komponent za pomocą [15] śrub M8x35 i [14] nakrętek M8.

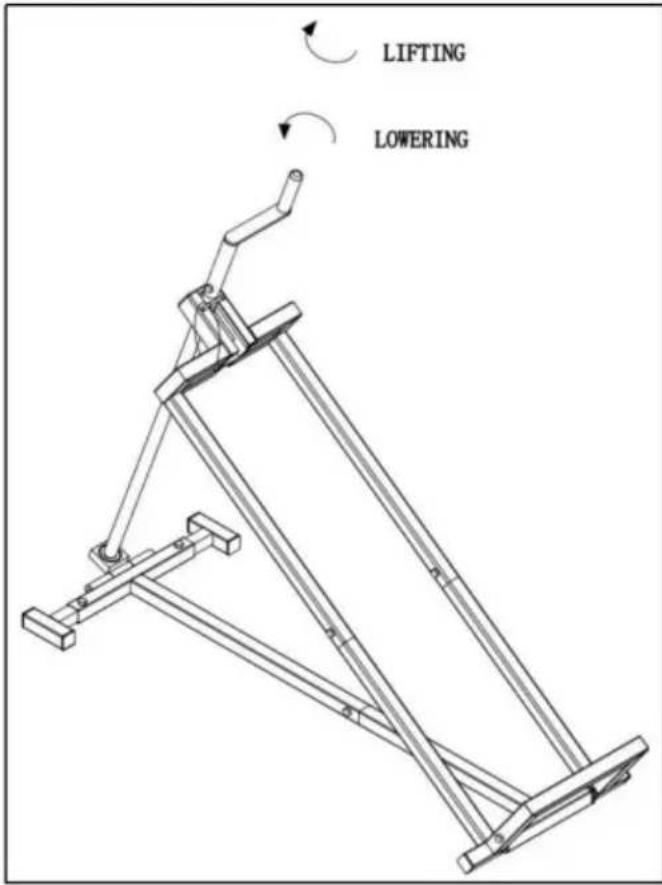

PODNOSZENIE I OPUSZCZANIE
Krok 1. Użyj pasów mocujących (sprzedawane osobno), aby zabezpieczyć ładunek.
Krok 2. Powoli obróć uchwyt [19], aby podnieść podnośnik. Kiedy winda nawiąże kontakt z ładunkiem, przed podniesieniem ładunku upewnij się, że jest on równomiernie osadzony na podnośniku. Jeśli ładunek nie jest równomiernie rozłożony na podnośniku lub nie jest zabezpieczony na miejscu za pomocą pasów, może spaść z podnośnika, powodując obrażenia ciała i szkody materialne.
Krok 3. W kierunku ujemnym powoli obróć uchwyt [19], aby opuścić podnośnik.
