QY5 - Akcesoria do traktora Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Hak chwytający do łyżki ciągnika
Marka	Vevor
Model	QY5
Wymiary płyty montażowej	8 x 5 cali (20,3 x 12,7 cm)
Rozmiar haka	5/16 cala (7,9 mm)
Rozmiar pierścieni	1/2 cala (12,7 mm)
Liczba zestawów	2
Udźwig roboczy	4700 funtów (2132 kg)
Udźwig zrywający	12000 funtów (5443 kg)
Kolor	Zielony
Materiał	Wytrzymała stal
Główne funkcje	Chwytanie, podnoszenie, holowanie za pomocą akcesoriów (łańcuchy, pasy)
Bezpieczeństwo	Nie przekraczać udźwigu roboczego; sprawdzać przed każdym użyciem; nosić rękawice; nie używać uszkodzonych haków
Instalacja	Wymaga wiercenia; przymocować za pomocą dostarczonych śrub, podkładek i nakrętek
Konserwacja i czyszczenie	Oczyścić powierzchnię montażową; regularnie sprawdzać zużycie i uszkodzenia
Części zamienne	Śruby, nakrętki, podkładki sprężyste i płaskie (4 zestawy) w zestawie
Możliwość naprawy	Standardowe elementy złączne wymienne; skontaktować się z obsługą techniczną w przypadku innych napraw
Wsparcie techniczne	www.vevor.com/support

Często zadawane pytania - QY5 Vevor

Jaki jest maksymalny ciężar, który może udźwignąć hak QY5?

Udźwig roboczy wynosi 4700 funtów (około 2132 kg), a udźwig zrywający to 12000 funtów (około 5443 kg). Nigdy nie przekraczać limitu roboczego.

Jak zamontować hak chwytający na łyżce ciągnika?

Wyłącz ciągnik i zaciągnij hamulec ręczny. Oczyść powierzchnię montażową, a następnie wywierć otwory wyrównane z otworami łyżki. Włóż śruby, załóż podkładki i dokręć nakrętki. Sprawdź, czy haki są prawidłowo zamocowane.

Jakie akcesoria są dołączone do modelu QY5?

Zestaw zawiera 4 śruby, 4 nakrętki, 4 podkładki sprężyste i 4 podkładki płaskie.

Czy hak QY5 jest kompatybilny ze wszystkimi łyżkami ciągników?

Jest zaprojektowany do montażu na większości standardowych łyżek, ale płyta montażowa ma wymiary 8 x 5 cali. Przed zakupem sprawdź wymiary i możliwość wiercenia.

Jakie środki ostrożności należy zachować podczas użytkowania?

Noś rękawice ochronne. Sprawdzaj hak przed każdym użyciem pod kątem zużycia lub uszkodzenia. Nigdy nie używaj uszkodzonego haka i nie przekraczaj maksymalnego obciążenia.

Czy mogę używać tego haka do holowania?

Tak, produkt może być używany jako hak holowniczy do ładunków w określonych granicach, w połączeniu z odpowiednimi łańcuchami lub pasami.

Jak konserwować hak chwytający?

Regularnie czyść powierzchnię montażową i haki. Sprawdzaj wizualnie, czy nie ma pęknięć, odkształceń lub korozji. Okresowo dokręcaj elementy mocujące.

Gdzie mogę znaleźć gwarancję lub wsparcie techniczne?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

Jaka jest różnica między modelami QY4 a QY5?

QY4 ma płytę montażową o wymiarach 22 x 6 cali i odbiornik 2 cali, podczas gdy QY5 ma wymiary 8 x 5 cali, bez odbiornika, i jest dostarczany w 2 zestawach zamiast jednego dla QY4.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki elektrycznej do wywiercenia otworów w łyżce, jeśli to konieczne, oraz klucza do dokręcenia nakrętek.

INSTRUKCJA OBSŁUGI QY5 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

HAK CHWYTAKOWY DO ŁYŻKI CIĄGNIKA

INSTRUKCJA OBSŁUGI

MODEL: QY4 i QY5

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi. Przy tej okazji przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

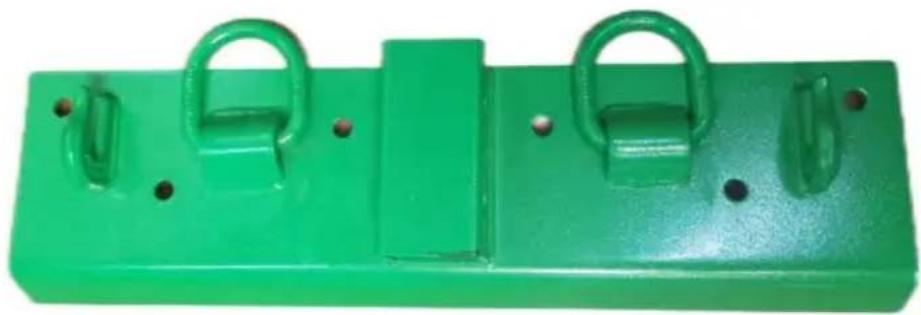

ŁYŻKA CIĄGNIKOWA

HAK CHWYTAJĄCY

4 kwartał

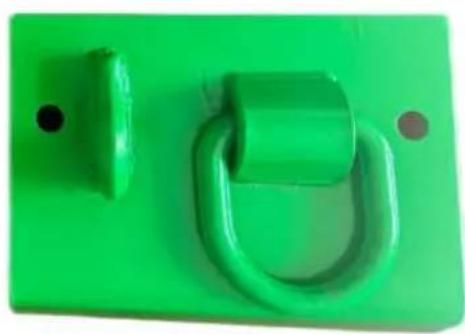

QY5

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego faktyczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

Ostrzeżenie - Aby zmirniejszyć ryzyko obraźne, uzytkownik musi przyczytać Przechytaj uwȩznie instrukcję obsługi.

Ostrzeżenie: Podczas stosowania unto produktu naleźny nosić rękawiczki.

OSTRZEŻENIE!

1. Nigdy nie przekraczaj dopuszczalnego obciążenia roboczego.
2. Należy sprawdzić przed użyciem. Zużycie, uszkodzenia lub instalacja.
3. Unikaj uderzania w haki.
4. Nie wolno używać uszkodzonych haczyków. Może to spowodować śmierć lub obrażenia na skutek niewłaściwego użytkowania lub pielęgnacji.

2. Wprowadzenie produktu

Haki chwytakowe są dobrymi elementami mocującymi dla pojazdów rolniczych.

Montowany na łyżce ciągnika, używany z łańcuchami, pasami, linami i

zaczepami zapadkowymi itp. Można ich również używać jako haków holowniczych, są dobrym rozwiązaniem osprzętu do łyżki ciągnika umożliwiającym ciągnięcie lub podnoszenie.

3. Wprowadzenie do akcesoriów

4 kwartal
Rzeczy	Nazwa	Numer
1	Śruba	6
2	Nakrátka	6
3	Podkładka spreȩżysta	6
4	Podkładka pląska	6

QY5
Rzeczy	Nazwa	Numer
1	Śruba	4
2	Nakráteka	4
3	Podkładka spreȩżysta	4
4	Podkładka płaska	4

4. Wprowadzenie do instalacji

1. Wyciągnij i zaciągnij hamulec ręczny, aby zapobiec przesunięciu się pojazdu podczas pracy.
2. Wyczyść powierzchnię, upewnij się, że jest płaska i czysta.
3. Potrzebujesz wiertarki elektrycznej. Ustaw otwór ciągnika, zaznacz miejsce, w którym trzeba wiercić, i wierć.
4. Włóż śruby, załóż podkładki i dokręć nakrętki.
5. Sprawdź, czy haki są mocno osadzone.

5. Parametr

Rzeczy	Model	4 kwartal	QY5
1	Rozmiar płyty montażowej	22*6 cali	8*5 cali
2	Rozmiar haka	5/16 cala	5/16 cala
3	Pierścienie	1/2 cala	1/2 cala
4	Odbiornik	2 cale	/
5	Liczba zestawów	1	2
6	Dopuszczalne obciążenie robocze (funty)	4700	4700
7	obciążenie zrzywajść (funty)	12000	12000
8	Kolor	Zielony	Zielony

Producent: Shanghai Uxin Muye Youxiang Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.
