QY5 - Traktor Zubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Greifhaken für Traktorschaufel
Marke	Vevor
Modell	QY5
Abmessungen der Montageplatte	8 x 5 Zoll (20,3 x 12,7 cm)
Hakengröße	5/16 Zoll (7,9 mm)
Ringgröße	1/2 Zoll (12,7 mm)
Anzahl der Sätze	2
Arbeitslastkapazität	4700 lb (2132 kg)
Bruchlastkapazität	12000 lb (5443 kg)
Farbe	Grün
Material	Robuster Stahl
Hauptfunktionen	Greifen, Heben, Ziehen mit Zubehör (Ketten, Gurte)
Sicherheit	Arbeitslast nicht überschreiten; vor jeder Verwendung prüfen; Handschuhe tragen; keine beschädigten Haken verwenden
Installation	Erfordert Bohren; mit mitgelieferten Schrauben, Unterlegscheiben und Muttern befestigen
Wartung und Reinigung	Montagefläche reinigen; regelmäßig auf Verschleiß und Schäden prüfen
Ersatzteile	Schrauben, Muttern, Federscheiben und Unterlegscheiben (4 Sätze) enthalten
Reparierbarkeit	Standardbefestigungsteile austauschbar; für andere Reparaturen den Support kontaktieren
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - QY5 Vevor

Was ist das maximale Gewicht, das der Haken QY5 tragen kann?

Die Arbeitslastkapazität beträgt 4700 lb (ca. 2132 kg) und die Bruchlast beträgt 12000 lb (ca. 5443 kg). Die Arbeitsgrenze niemals überschreiten.

Wie wird der Greifhaken an der Traktorschaufel montiert?

Schalten Sie den Traktor aus und ziehen Sie die Handbremse an. Reinigen Sie die Montagefläche, bohren Sie dann Löcher, die mit denen der Schaufel ausgerichtet sind. Setzen Sie die Schrauben ein, legen Sie die Unterlegscheiben auf und ziehen Sie die Muttern fest. Überprüfen Sie, ob die Haken richtig sitzen.

Welches Zubehör ist im Modell QY5 enthalten?

Das Set enthält 4 Schrauben, 4 Muttern, 4 Federscheiben und 4 Unterlegscheiben.

Ist der Haken QY5 mit allen Traktorschaufeln kompatibel?

Er ist für die Montage an den meisten Standardschaufeln ausgelegt, aber die Montageplatte misst 8 x 5 Zoll. Überprüfen Sie vor dem Kauf die Abmessungen und die Bohrbarkeit.

Welche Sicherheitsvorkehrungen muss ich bei der Verwendung treffen?

Tragen Sie Schutzhandschuhe. Überprüfen Sie den Haken vor jeder Verwendung auf Verschleiß oder Beschädigung. Verwenden Sie niemals einen beschädigten Haken und überschreiten Sie die maximale Last nicht.

Kann ich diesen Haken zum Abschleppen verwenden?

Ja, das Produkt kann als Abschlepphaken für Lasten innerhalb der angegebenen Grenzen in Verbindung mit geeigneten Ketten oder Gurten verwendet werden.

Wie wird der Greifhaken gewartet?

Reinigen Sie regelmäßig die Montagefläche und die Haken. Überprüfen Sie visuell auf Risse, Verformungen oder Korrosion. Ziehen Sie die Befestigungen regelmäßig nach.

Wo finde ich die Garantie oder den technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

Was ist der Unterschied zwischen den Modellen QY4 und QY5?

Der QY4 hat eine Montageplatte von 22 x 6 Zoll und einen 2-Zoll-Aufnehmer, während der QY5 8 x 5 Zoll misst, ohne Aufnehmer, und wird in 2 Sätzen statt einem beim QY4 geliefert.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine elektrische Bohrmaschine, um bei Bedarf Löcher in die Schaufel zu bohren, sowie einen Schraubenschlüssel zum Festziehen der Muttern.

BEDIENUNGSANLEITUNG QY5 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

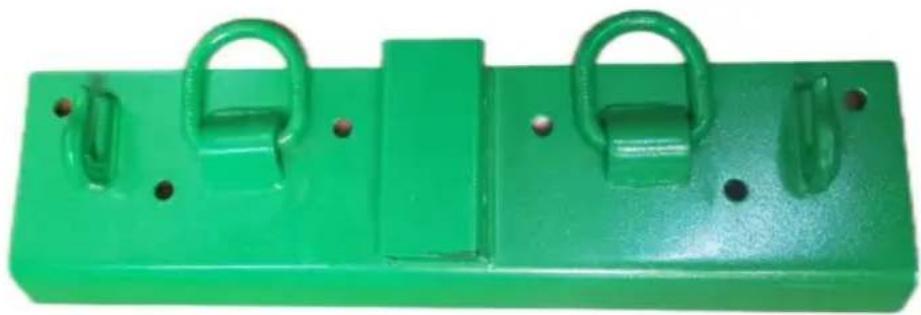

TRAKTORSCHAUFEL

Haltehaken

Fragebogen 4

QY5

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warning - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung: Tragen Sie bei der Verwendung diesen Produkts unbedingt Handschuhe.

WARNUNG!

1. Überschreiten Sie niemals die Arbeitslastgrenze.
2. Es muss vor jedem Gebrauch überprüft werden. Verschleiß, Beschädigung oder Installation.
3. Vermeiden Sie Stöße gegen die Haken.
4. Beschädigte Haken dürfen nicht verwendet werden. Es besteht Verletzungs- oder Todesgefahr durch unsachgemäßen Gebrauch oder Pflege.

2. Produkteinführung

Die Greifhaken sind ein gutes Anbaugerät für landwirtschaftliche Fahrzeuge.

Montiert auf einer Traktorschaufel, verwendet mit Ketten, Riemen, Seilen und

Ratschenbinder usw. Es kann auch als Abschlepphaken verwendet werden, ist ein gutes

Traktorschaufelaufsätze zum einfachen Ziehen oder Anheben.

3. Zubehöreinführung

Fragebogen 4
Articlel	Name	Nummer
1	Bolzen	6
2	Nuss	6
3	Federscheibe	6
4	Unterlegscheibe	6

QY5
ArticleI	Name	Nummer
1	Bolzen	4
2	Nuss	4
3	Federscheibe	4
4	Unterlegscheibe	4

4. Installationseinführung

1. Schalten Sie den Traktor aus und ziehen Sie die Handbremse an, um zu verhindern, dass das Fahrzeug sich bewegt. 2. Reinigen Sie die Einbauposition und stellen Sie sicher, dass die Oberfläche eben und sauber ist. 3. Sie benötigen eine elektrische Bohrmaschine. Richten Sie das Traktorloch aus, markieren Sie, wo gebohrt werden muss, und bohren Sie. 4. Setzen Sie die Schrauben ein, bringen Sie die Unterlegscheiben an und ziehen Sie die Muttern fest. 5. Überprüfen Sie, ob die Haken fest sitzen.

5. Parameter

Artikel	Modell	Fragbogen 4	QY5
1	GröBe der Montageplatte	22*6 Zoll	8*5 Zoll
2	HakengröBe	5/16 Zoll	5/16 Zoll
3	Ringe	1/2 Zoll	1/2 Zoll
4	Empfänger	2 Zoll	/
5	Anzahl der Sätze	1	2
6	Arbeitslastgrenze (Ibs)	4700	4700
7	Bruchlast (Ibs)	12000	12000
	Farbe	Grün	Grün8

Hersteller: Shanghai Xinmu Agricultural Machinery Co., Ltd.

Adresse: Shuangcheng Road 803, Nong 11, Hao 1602A-1609, Baoshan District, Shanghai 200000, CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
