QY4 - Traktor Zubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Greifhaken für Traktorschaufel
Marke	Vevor
Modell	QY4
Abmessungen der Montageplatte	22 x 6 Zoll (55,9 x 15,2 cm)
Hakengröße	5/16 Zoll (7,9 mm)
Ringe	1/2 Zoll (12,7 mm)
Aufnahme	2 Zoll (5,1 cm)
Maximale Arbeitslast	4 700 lb (2 132 kg)
Bruchlast	12 000 lb (5 443 kg)
Farbe	Grün
Anzahl der Sets	1
Packungsinhalt	Greifhaken, Schrauben (6), Muttern (6), Federscheiben (6), Unterlegscheiben (6)
Material	Stahl
Verwendung	Heben und Ziehen mit Traktorschaufel, Verwendung mit Ketten, Gurten, Seilen, Ratschenspanngurten
Sicherheit	Handschuhe tragen, vor jeder Verwendung prüfen, Haken nicht anschlagen, Lastgrenze nicht überschreiten
Wartung	Vor jeder Verwendung auf Verschleiß und Schäden prüfen, bei Beschädigung nicht verwenden
Reparierbarkeit	Ersatzteile verfügbar: Schrauben, Muttern, Unterlegscheiben
Allgemeine Informationen	Hergestellt von Shanghaimuxinmuyeyouxiangongsi, importiert von Sanven Technology Ltd. (USA) und SIHAO PTY LTD. (Australien). Technischer Support: www.vevor.com/support

Häufig gestellte Fragen - QY4 Vevor

Wie installiere ich den Greifhaken an meiner Traktorschaufel?

Installieren Sie den Haken wie folgt: 1) Schalten Sie den Traktor aus und ziehen Sie die Handbremse an. 2) Reinigen Sie die Oberfläche der Schaufel. 3) Richten Sie die Montagelöcher aus, markieren Sie die Bohrpunkte und bohren Sie. 4) Setzen Sie die Schrauben ein, fügen Sie die Unterlegscheiben hinzu und ziehen Sie die Muttern fest. 5) Überprüfen Sie, ob der Haken sicher befestigt ist. Weitere Einzelheiten finden Sie im Installationshandbuch.

Was ist die maximale Belastung, die der Haken QY4 tragen kann?

Die Arbeitslastgrenze beträgt 4 700 lb (2 132 kg). Überschreiten Sie diese Grenze niemals, um Verletzungs- oder Schadensrisiken zu vermeiden. Die Bruchlast beträgt 12 000 lb (5 443 kg).

Kann ich diesen Haken zum Abschleppen verwenden?

Ja, der Greifhaken kann als Abschlepphaken verwendet werden. Er ist für Heben und Ziehen in Kombination mit Ketten, Gurten oder Ratschenspanngurten ausgelegt. Beachten Sie stets die Lastgrenze.

Welches Zubehör ist im Paket enthalten?

Das Paket enthält den Greifhaken sowie 6 Schrauben, 6 Muttern, 6 Federscheiben und 6 Unterlegscheiben zur Montage.

Wie pflege ich den Greifhaken?

Überprüfen Sie vor jeder Verwendung den Zustand des Hakens: Achten Sie auf Verschleiß, Risse oder Verformungen. Bei Beschädigung nicht verwenden. Reinigen Sie ihn regelmäßig und schmieren Sie die beweglichen Teile bei Bedarf. Lagern Sie ihn an einem trockenen Ort.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie bei der Verwendung immer Schutzhandschuhe. Schlagen Sie die Haken nicht gegen harte Oberflächen. Überprüfen Sie den Haken vor jedem Gebrauch. Überschreiten Sie niemals die Arbeitslastgrenze. Stellen Sie sicher, dass der Haken korrekt installiert ist.

Ist der Haken mit allen Traktorschaufeln kompatibel?

Dieser Haken ist für die Montage an den meisten standardmäßigen Traktorschaufeln ausgelegt. Überprüfen Sie jedoch die Abmessungen der Montageplatte (22 x 6 Zoll) und den Lochabstand. Wenn Ihre Schaufel keine vorgebohrten Löcher hat, müssen Sie diese selbst bohren.

Was ist der Unterschied zwischen den Modellen QY4 und QY5?

Das Modell QY4 ist ein einzelnes Set mit einer Montageplatte von 22 x 6 Zoll und einer 2-Zoll-Aufnahme. Das QY5 umfasst zwei Sets, eine kleinere Platte (8 x 5 Zoll) und keine Aufnahme. Beide haben die gleiche Tragfähigkeit.

Wo finde ich technischen Support?

Technischer Support ist auf der Website www.vevor.com/support verfügbar. Dort finden Sie die elektronische Garantie und Hilfe bei Ihren Fragen.

Ist das Produkt garantiert?

Ja, Vevor bietet eine Garantie. Das elektronische Garantiezertifikat ist auf www.vevor.com/support verfügbar. Bewahren Sie Ihren Kaufbeleg für etwaige Ansprüche auf.

BEDIENUNGSANLEITUNG QY4 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

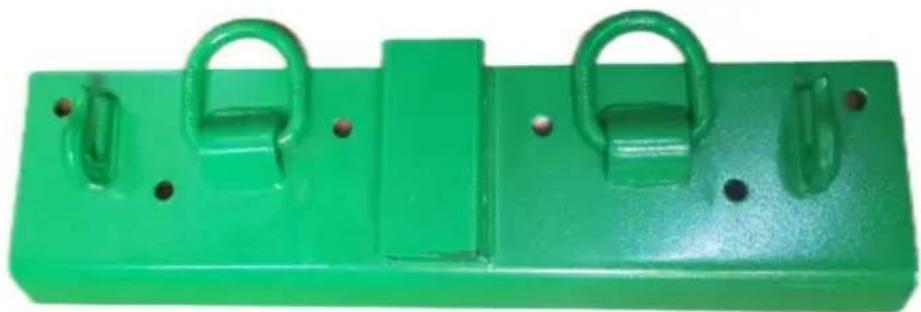

TRAKTORSCHAUFEL

Haltehaken

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Überschreiten Sie niemals die Arbeitslastgrenze.
2. Es muss vor jedem Gebrauch überprüft werden. Verschleiß, Beschädigung oder Installation.
3. Vermeiden Sie Stöße gegen die Haken.
4. Beschädigte Haken dürfen nicht verwendet werden. Es besteht Verletzungs- oder Todesgefahr durch unsachgemäßen Gebrauch oder Pflege.

2. Produkteinführung

Die Greifhaken sind ein gutes Anbaugerät für landwirtschaftliche Fahrzeuge.

Montiert auf einer Traktorschaufel, verwendet mit Ketten, Riemen, Seilen und

Ratschenbinder usw. Es kann auch als Abschlepphaken verwendet werden, ist ein gutes

Traktorschaufelaufsätze zum einfachen Ziehen oder Anheben.

3. Zubehöreinführung

Fragebogen 4
Artikel	Name	Nummer
1	Bolzen	6
2	Nuss	6
3	Federscheibe	6
4	Unterlegscheibe	6

QY5
Artikel	Name	Nummer
1	Bolzen	4
2	Nuss	4
3	Federscheibe	4
4	Unterlegscheibe	4

4. Installationseinführung

1. Schalten Sie den Traktor aus und ziehen Sie die Handbremse an, um zu verhindern, dass das Fahrzeug sich bewegt.
2. Reinigen Sie die Einbauposition und stellen Sie sicher, dass die Oberfläche eben und sauber ist.
3. Sie benötigen eine elektrische Bohrmaschine. Richten Sie das Traktorloch aus, markieren Sie, wo gebohrt werden muss, und bohren Sie.
4. Setzen Sie die Schrauben ein, bringen Sie die Unterlegscheiben an und ziehen Sie die Muttern fest.
5. Überprüfen Sie, ob die Haken fest sitzen.

5. Parameter

Artikel	Modell	Fragebogen 4	QY5
1	Größe der Montageplatte	22*6 Zoll	8*5 Zoll
2	Hakengröße	5/16 Zoll	5/16 Zoll
3	Ringe	1/2 Zoll	1/2 Zoll
4	Empfänger	2 Zoll	/
5	Anzahl der Sätze	1	2
6	Arbeitslastgrenze (lbs)	4700	4700
7	Bruchlast (lbs)	12000	12000
	Farbe	Grün	Grün8

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
