Type product	Grijphaak voor tractorbak
Merk	Vevor
Model	QY5
Afmetingen montageplaat	8 x 5 inch (20,3 x 12,7 cm)
Haakmaat	5/16 inch (7,9 mm)
Ringmaat	1/2 inch (12,7 mm)
Aantal sets	2
Werkbelasting	4700 lb (2132 kg)
Breekbelasting	12000 lb (5443 kg)
Kleur	Groen
Materiaal	Stevig staal
Belangrijkste functies	Grijpen, heffen, slepen met accessoires (kettingen, spanbanden)
Veiligheid	Niet de werkbelasting overschrijden; vóór elk gebruik controleren; handschoenen dragen; geen beschadigde haken gebruiken
Installatie	Boren vereist; bevestigen met meegeleverde bouten, ringen en moeren
Onderhoud en reiniging	Montageoppervlak reinigen; regelmatig controleren op slijtage en schade
Onderdelen	Bouten, moeren, veerringen en platte ringen (4 sets) inbegrepen
Repareerbaarheid	Standaard bevestigingsonderdelen vervangbaar; neem contact op met ondersteuning voor andere reparaties
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - QY5 Vevor

Wat is het maximale gewicht dat de QY5-haak kan dragen?

De werkbelasting is 4700 lb (ongeveer 2132 kg) en de breekbelasting is 12000 lb (ongeveer 5443 kg). Overschrijd nooit de werklimiet.

Hoe installeer ik de grijphaak op de tractorbak?

Zet de tractor uit en trek de handrem aan. Reinig het montageoppervlak, boor vervolgens gaten uitgelijnd met die van de bak. Steek de bouten in, plaats de ringen en draai de moeren vast. Controleer of de haken goed zitten.

Welke accessoires zijn inbegrepen bij model QY5?

De set bevat 4 bouten, 4 moeren, 4 veerringen en 4 platte ringen.

Is de QY5-haak compatibel met alle tractorbakken?

Het is ontworpen om op de meeste standaardbakken te monteren, maar de montageplaat meet 8 x 5 inch. Controleer de afmetingen en de mogelijkheid om te boren voor aankoop.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik?

Draag beschermende handschoenen. Inspecteer de haak vóór elk gebruik op slijtage of schade. Gebruik nooit een beschadigde haak en overschrijd de maximale belasting niet.

Kan ik deze haak gebruiken voor slepen?

Ja, het product kan worden gebruikt als sleephaak voor lasten binnen de gespecificeerde limieten, in combinatie met geschikte kettingen of spanbanden.

Hoe onderhoud ik de grijphaak?

Reinig regelmatig het montageoppervlak en de haken. Inspecteer visueel op scheuren, vervorming of corrosie. Draai de bevestigingen periodiek aan.

Waar vind ik de garantie of technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

Wat is het verschil tussen de modellen QY4 en QY5?

De QY4 heeft een montageplaat van 22 x 6 inch en een 2-inch ontvanger, terwijl de QY5 8 x 5 inch meet, zonder ontvanger, en wordt geleverd in 2 sets in plaats van één voor de QY4.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een elektrische boor nodig om indien nodig gaten in de bak te boren, evenals een sleutel om de moeren vast te draaien.

GEBRUIKSAANWIJZING QY5 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRACTORBAK GRIJP HAAK

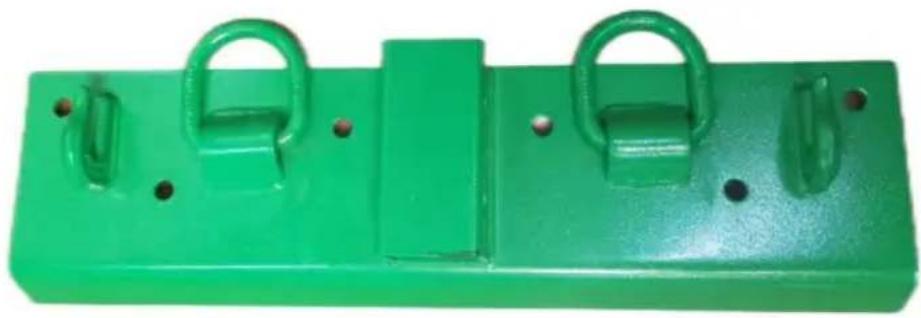

QY4

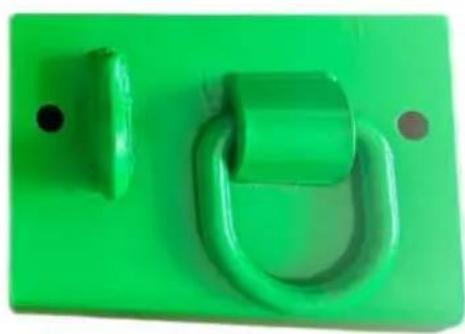

QY5

Let op: het uiterlijk van het product is afhankelijk van het daadwerkelijke product dat u ontvangt.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Belangrijke veiligheidsinstructies

Waarschuwing - Om het risico op letsel te verminderen,要去 de gebruiker de volgende informatatie Lees de gebruiksaanwijzing zorgvuldig door.

Waarschuwing:draag handschoenen wanner u dit product gebruikt.

WAARSCHUWING!

1. Overschrijd nooit de maximale werklast.
2. Het moet voor elk gebruik worden gecontroleerd. Slijtage, schade of installatie.
3. Zorg dat de haken niet worden geraakt.
4. Beschadigde haken mogen niet worden gebruikt. Dood of letsel kan het gevolg zijn door onjuist gebruik of onderhoud.

2. Productintroductie

De grijphaken zijn goede bevestigingsmiddelen voor landbouwvoertuigen.

Gemonteerd op een tractorbak, gebruikt met kettingen, banden, touwen en

ratelbinders etc. Het kan ook gebruikt worden als sleephaken, is een goede

tractorbakbevestiging voor eenvoudig slepen of tillen.

3. Introductie van accessoires

QY4
Artikelen	Naam	Nummer
1	Bout	6
2	Moer	6
3	Veerring	6
4	Vlakke ring	6

QY5
Artikelen	Naam	Nummer
1	Bout	4
2	Moer	4
3	Veerring	4
4	Vlakke ring	4

4. Introductie van de installatie

1. Zet de tractor uit en trek de handrem aan om te voorkomen dat het voertuig wegrijdt.
2. Reinig de installatiepositie en zorg ervoor dat het oppervlak vlak en schoon is.
3. Je hebt een elektrische boormachine nodig. Lijn het gat van de tractor uit, markeer waar we moeten boren en boor.
4. Plaats de bout, monteer de ringen en draai de moeren vast.
5. Controleer of de haken stevig vastzitten.

5. Parameters

Artikelen	Model	QY4	QY5
1	Montageplaat maat	22*6 inch	8*5 inch
2	Haakmaat	5/16 inch	5/16 inch
3	Ringen	1/2 inch	1/2 inch
4	Ontvanger	2 inch	/
5	Aantal sets	1	2
6	Werklastlimiet (Ibs)	4700	4700
7	breekbelasting (Ibs)	12000	12000
8		Groente	GroenteKleur
