QY5 - Accessorio per trattore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Gancio di presa per benna da trattore
Marca	Vevor
Modello	QY5
Dimensioni della piastra di montaggio	8 x 5 pollici (20,3 x 12,7 cm)
Dimensione del gancio	5/16 di pollice (7,9 mm)
Dimensione degli anelli	1/2 pollice (12,7 mm)
Numero di set	2
Capacità di carico di lavoro	4700 lb (2132 kg)
Capacità di carico di rottura	12000 lb (5443 kg)
Colore	Verde
Materiale	Acciaio robusto
Funzioni principali	Presa, sollevamento, traino tramite accessori (catene, cinghie)
Sicurezza	Non superare il carico di lavoro; controllare prima di ogni utilizzo; indossare guanti; non utilizzare ganci danneggiati
Installazione	Richiede perforazione; fissare con bulloni, rondelle e dadi forniti
Manutenzione e pulizia	Pulire la superficie di montaggio; ispezionare regolarmente usura e danni
Pezzi di ricambio	Bulloni, dadi, rondelle elastiche e piatte (4 set) inclusi
Riparabilità	Pezzi di fissaggio standard sostituibili; contattare l'assistenza per altre riparazioni
Supporto tecnico	www.vevor.com/support

Domande frequenti - QY5 Vevor

Qual è il peso massimo che può sostenere il gancio QY5?

La capacità di carico di lavoro è di 4700 lb (circa 2132 kg) e il carico di rottura è di 12000 lb (circa 5443 kg). Non superare mai il limite di lavoro.

Come installare il gancio di presa sulla benna del trattore?

Spegnere il trattore e tirare il freno a mano. Pulire la superficie di montaggio, quindi praticare fori allineati con quelli della benna. Inserire i bulloni, posizionare le rondelle e serrare i dadi. Verificare che i ganci siano ben posizionati.

Quali sono gli accessori inclusi con il modello QY5?

Il kit contiene 4 bulloni, 4 dadi, 4 rondelle elastiche e 4 rondelle piatte.

Il gancio QY5 è compatibile con tutte le benne da trattore?

È progettato per essere montato sulla maggior parte delle benne standard, ma la piastra di montaggio misura 8 x 5 pollici. Verificare le dimensioni e la possibilità di foratura prima dell'acquisto.

Quali precauzioni di sicurezza devo prendere durante l'uso?

Indossare guanti di protezione. Ispezionare il gancio prima di ogni utilizzo per rilevare usura o danni. Non utilizzare mai un gancio danneggiato e non superare il carico massimo.

Posso usare questo gancio per il traino?

Sì, il prodotto può essere utilizzato come gancio di traino per carichi entro i limiti specificati, in combinazione con catene o cinghie adatte.

Come mantenere il gancio di presa?

Pulire regolarmente la superficie di montaggio e i ganci. Ispezionare visivamente l'assenza di crepe, deformazioni o corrosione. Serrare periodicamente i fissaggi.

Dove posso trovare la garanzia o il supporto tecnico?

Visita www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico.

Qual è la differenza tra i modelli QY4 e QY5?

Il QY4 ha una piastra di montaggio di 22 x 6 pollici e un ricevitore da 2 pollici, mentre il QY5 misura 8 x 5 pollici, senza ricevitore, e viene fornito in 2 set invece di uno solo per il QY4.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano elettrico per forare i fori nella benna se necessario, e di una chiave per serrare i dadi.

MANUALE UTENTE QY5 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENNA PER TRATTORE

GANCIO DI PRESA

Trimestre 4

QY5

Nota: l'aspetto del prodotto che riceverai ne determina l'aspetto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

Importanti istruzioni di sicurezza

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.

Attenzione: assicurarsi di indossare quanti quando si utilizza questo prodotti

AVVERTIMENTO!

1. Non superare mai il limite del carico di lavoro.
2. Deve essere controllato prima di ogni utilizzo. Usura, danni o installazione.
3. Evitare di urtare i ganci.
4. Non utilizzare ganci danneggiati. Possono verificarsi morte o lesioni. Da uso o cura impropri.

2. Presentazione del prodotto

I ganci di presa sono ottimi accessori per i veicoli agricoli.

Montato su una benna del trattore, utilizzato con catene, cinghie, corde e

Leganti a cricchetto ecc. Possono essere usati come ganci di traino, sono un buon attacco per benne da trattore per facilitare il trascinamento o il sollevamento.

3. Introduzione agli accessori

Trimestre 4
Elementi	Nome	Numero
1	Bullone	6
2	Noce	6
3	Rondella elastica	6
4	Rondella piatta	6

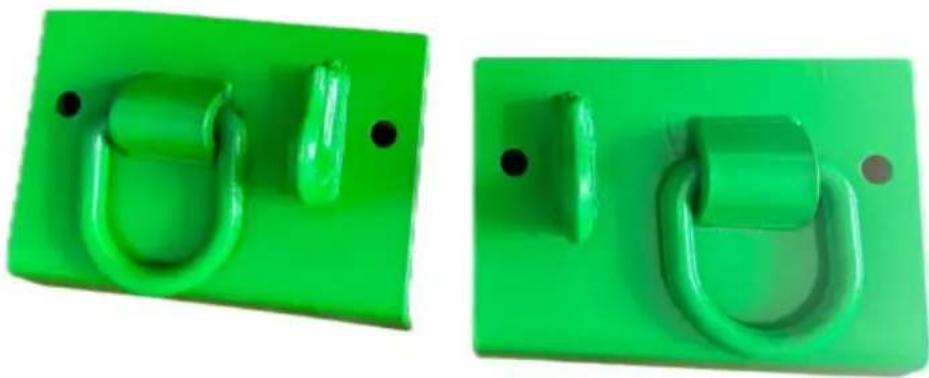

QY5
Elementi	Nome	Numero
1	Bullone	4
2	Noce	4
3	Rondella elastica	4
4	Rondella piatta	4

4. Introduzione all'installazione

1. Spegnere il trattore e tirare il freno a mano per evitare che il veicolo si muova.
2. Pulire la posizione di installazione e assicurarsi che la superficie sia piana e pulita.
3. Hai bisogno di un trapano elettrico. Allinea il foro del trattore, segna dove dobbiamo forarlo e foralo.
4. Inserire i bulloni, installare le rondelle e serrare i dadi.
5. Controllare che i ganci siano saldamente in posizione.

5. Parametro

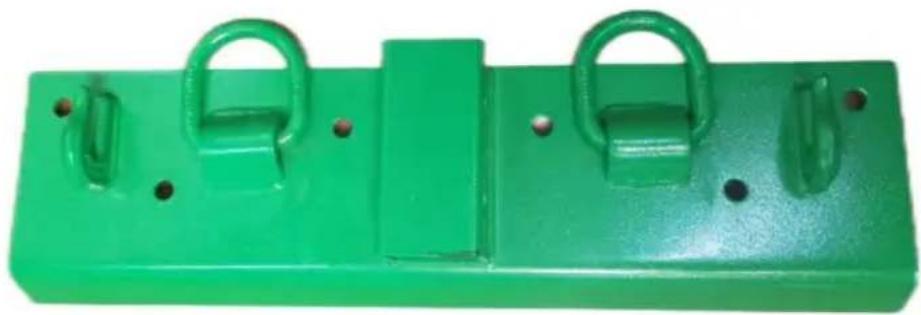

Elementi	Modello	Trimestre 4	QY5
1	Dimensioni della piastra di montaggio	22*6 pollici	8*5 pollici
2	Misura del gancio	5/16 pollici	5/16 pollici
3	Anelli	1/2 pollice	1/2 pollice
4	Ricevitore	2 pollici	/
5	Numero di set	1	2
6	Limite di carico di lavoro (libbre)	4700	4700
7	carico di rottura (libbre)	12000	12000
8	Colore	Verde	Verde

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
