QY1 - Akcesoria do traktora Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Hak chwytakowy do łyżki ciągnika
Marka	Vevor
Model	QY1
Wymiary płyty montażowej	4,25 x 3,25 cala (10,8 x 8,3 cm)
Rozmiar haka	3/8 cala (9,5 mm)
Liczba haków	2
Granica obciążenia roboczego	6600 funtów (2994 kg)
Obciążenie zrywające	15000 funtów (6804 kg)
Kolor	Zielony
Materiał	Stal
Dołączone elementy mocujące	4 śruby, 4 nakrętki, 4 podkładki sprężynujące, 4 podkładki płaskie
Montaż	Wymagane wiercenie, mocowanie śrubami
Zastosowanie	Holowanie, podnoszenie, mocowanie ładunków za pomocą łańcuchów, pasów itp.
Bezpieczeństwo	Nosić rękawice, sprawdzać przed każdym użyciem, nie przekraczać granicy obciążenia
Konserwacja	Sprawdzać zużycie i uszkodzenia przed użyciem
Gwarancja	Elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support
Producent	Shanghai Muxin Muye Youxiangongsi, Szanghaj, Chiny

Często zadawane pytania - QY1 Vevor

Jak zamontować hak chwytakowy QY1 na moim ciągniku?

Wyłącz silnik ciągnika i zaciągnij hamulec ręczny. Oczyść powierzchnię montażową. Użyj wiertarki elektrycznej do wywiercenia otworów wyrównanych z otworami w łyżce. Włóż dołączone śruby, umieść dolną płytę stalową, podkładki i dokręć nakrętki. Sprawdź, czy haki są prawidłowo zamocowane.

Jaka jest maksymalna nośność tego haka?

Granica obciążenia roboczego wynosi 6600 funtów (2994 kg), a obciążenie zrywające wynosi 15000 funtów (6804 kg) dla modelu QY1. Nigdy nie przekraczaj granicy obciążenia roboczego.

Czy mogę użyć tego haka do holowania?

Tak, hak chwytakowy może być używany jako hak holowniczy. Jest zaprojektowany do ułatwiania przemieszczania lub podnoszenia ładunków za pomocą łańcuchów, pasów lub pasów zaciskowych.

Jakich narzędzi potrzebuję do montażu?

Będziesz potrzebować wiertarki elektrycznej do wywiercenia otworów montażowych oraz klucza do dokręcenia dostarczonych śrub i nakrętek.

Jakie są zasady bezpieczeństwa do przestrzegania?

Podczas użytkowania noś rękawice. Przed każdym użyciem sprawdź, czy nie ma zużycia ani uszkodzeń. Nigdy nie przekraczaj granicy obciążenia roboczego. Unikaj uderzania w haki i nie używaj uszkodzonych haków.

Czy produkt jest dostarczany z elementami mocującymi?

Tak, zestaw QY1 zawiera 4 śruby, 4 nakrętki, 4 podkładki sprężynujące i 4 podkładki płaskie do montażu.

Co zrobić, jeśli hak jest uszkodzony?

Uszkodzone haki nie powinny być używane, ponieważ może to spowodować obrażenia lub śmierć. Natychmiast wymień każdy hak pęknięty, odkształcony lub zużyty.

Jak czyścić i konserwować hak?

Przed każdym użyciem sprawdź hak pod kątem oznak zużycia, korozji lub uszkodzeń. Wyczyść go suchą szmatką i przechowuj w suchym miejscu. Nie wymaga szczególnej konserwacji.

Gdzie mogę znaleźć certyfikat gwarancyjny?

Elektroniczny certyfikat gwarancyjny jest dostępny na stronie www.vevor.com/support. Można tam również uzyskać pomoc techniczną.

Czy ten hak jest kompatybilny ze wszystkimi łyżkami ciągnika?

Hak jest zaprojektowany do montażu na większości łyżek ciągnika. Przed montażem sprawdź, czy wymiary Twojej łyżki odpowiadają płycie montażowej o wymiarach 4,25 x 3,25 cala (10,8 x 8,3 cm).

INSTRUKCJA OBSŁUGI QY1 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

HAK CHWYTAKOWY DO ŁYŻKI CIĄGNIKA

INSTRUKCJA OBSŁUGI

MODEL: QY1, QY2 i QY3

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ŁYŻKA CIĄGNIKOWA

HAK CHWYTAJĄCY

1 kwartał, II kwartał

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego faktyczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE!

1. Nigdy nie przekraczaj dopuszczalnego obciążenia roboczego.
2. Należy sprawdzić przed każdym użyciem. Zużycie, uszkodzenie lub instalacja.
3. Unikaj uderzania w haki.
4. Nie wolno używać uszkodzonych haczyków. Może to spowodować śmierć lub obrażenia na skutek niewłaściwego użytkowania lub pielęgnacji.

2. Wprowadzenie produktu

Haki chwytakowe są dobrymi elementami mocującymi dla pojazdów rolniczych.

Montowany na łyżce ciągnika, używany z łańcuchami, pasami, linami i

Zaczepy zapadkowe itp. Można ich również używać jako haków holowniczych, są dobrym rozwiązaniem osprzęt do łyżki ciągnika umożliwiający łatwe ciągnięcie lub podnoszenie.

3. Wprowadzenie do akcesoriów

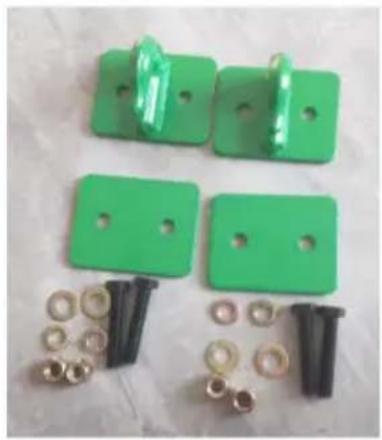

1 kwartał
Rzeczy	Nazwa	Numer
1	Śruba	4
2	Nakrętka	4
3	Podkładka sprężysta	4
4	Podkładka płaska	4

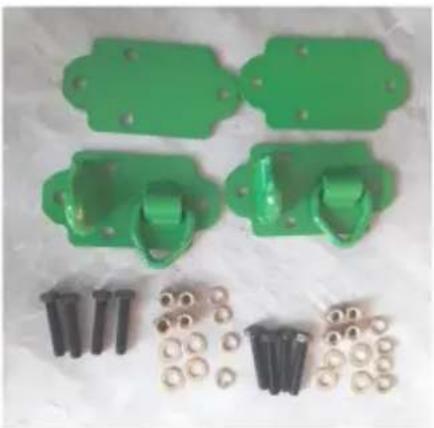

II kwartał
Rzeczy	Nazwa	Numer
1	Śruba	8
2	Nakrętka	8
3	Podkładka sprężysta	8
4	Podkładka płaska	8

QY3
Rzeczy	Nazwa	Numer
1	Śruba	8
2	Nakrętka	8
3	Podkładka sprężysta	8
4	Podkładka płaska	8

4. Wprowadzenie do instalacji

1. Wyłącz ciągnik i zaciągnij hamulec ręczny, aby zapobiec przewróceniu się pojazdu. od przeprowadzki.
2. Wyczyść miejsce instalacji i upewnij się, że powierzchnia jest płaska i czysta.
3. Potrzebujesz wiertarki elektrycznej. Ustaw otwór ciągnika, zaznacz miejsce, w którym trzeba wiercić, i wierć.
4. Włóż śruby, zamontuj dolną płytę stalową, podkładki i dokręć nakrętki.
5. Sprawdź, czy haki są mocno osadzone.

5. Parametr

Rzeczy	Model	1 kwartał II kwartał		QY3
1	Płyta montażowa Rozmiar	4,25*3,25 cal	7,1*4,7 cala H	8*4,25inc H
2	Rozmiar haka	3/8 cala	3/8 cala	3/8 cala
3	Pierścienie	/	1/2 cala	1/2 cala
4	Liczba zestawów	2	2	2
5	Obciążenie robocze Limit (funty)		6600	66006600
6	obciążenie zrywające (funty)	15000	12000	12000
7	Kolor Zielony	Zielony		Zielony

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support
