QY1 - Traktor tillbehör Vevor - Gratis bruksanvisning och manual

Produkttyp	Griphake för traktorskopa
Varumärke	Vevor
Modell	QY1
Mått på monteringsplatta	4,25 x 3,25 tum (10,8 x 8,3 cm)
Krokstorlek	3/8 tum (9,5 mm)
Antal krokar	2
Arbetsbelastningsgräns	6600 lb (2994 kg)
Brottlast	15000 lb (6804 kg)
Färg	Grön
Material	Stål
Medföljande fästelement	4 bultar, 4 muttrar, 4 fjäderbrickor, 4 planbrickor
Installation	Borrning krävs, bultinfästning
Användning	Bogsering, lyft, fastsättning av laster med kedjor, remmar etc.
Säkerhet	Använd handskar, kontrollera före varje användning, överskrid inte belastningsgränsen
Underhåll	Kontrollera slitage och skador före användning
Garanti	Elektroniskt garantibevis på www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxiangongsi, Shanghai, Kina

Vanliga frågor - QY1 Vevor

Hur installerar jag griphaken QY1 på min traktor?

Stäng av traktormotorn och dra åt handbromsen. Rengör monteringsytan. Använd en elektrisk borrmaskin för att borra hål i linje med skopans hål. Sätt i de medföljande bultarna, placera bottenstålplattan, brickorna och dra åt muttrarna. Kontrollera att krokarna är ordentligt fastsatta.

Vilken är den maximala belastningen som denna krok klarar?

Arbetsbelastningsgränsen är 6600 lb (2994 kg) och brottlasten är 15000 lb (6804 kg) för modell QY1. Överskrid aldrig arbetsbelastningsgränsen.

Kan jag använda denna krok för bogsering?

Ja, griphaken kan användas som bogseringskrok. Den är utformad för att underlätta förflyttning eller lyft av laster med kedjor, remmar eller spännband.

Vilka verktyg behöver jag för installationen?

Du behöver en elektrisk borrmaskin för att borra monteringshålen samt en skiftnyckel för att dra åt de medföljande bultarna och muttrarna.

Vilka säkerhetsanvisningar ska följas?

Använd handskar vid användning. Kontrollera före varje användning att det inte finns slitage eller skador. Överskrid aldrig arbetsbelastningsgränsen. Undvik att slå i krokarna och använd inte skadade krokar.

Levereras produkten med fästelement?

Ja, QY1-satsen innehåller 4 bultar, 4 muttrar, 4 fjäderbrickor och 4 planbrickor för installation.

Vad gör jag om kroken är skadad?

Skadade krokar får inte användas eftersom det kan leda till personskador eller dödsfall. Byt omedelbart ut varje krok som är sprucken, deformerad eller sliten.

Hur rengör och underhåller jag kroken?

Före varje användning, inspektera kroken för tecken på slitage, korrosion eller skador. Rengör den med en torr trasa och förvara den på en torr plats. Inget speciellt underhåll krävs.

Var hittar jag garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Du kan även få teknisk support där.

Är denna krok kompatibel med alla traktorskovlar?

Kroken är utformad för att monteras på de flesta traktorskovlar. Kontrollera att din skopas mått överensstämmer med monteringsplattan på 4,25 x 3,25 tum (10,8 x 8,3 cm) före installation.

BRUKSANVISNING QY1 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRAKTORHOPPA GRIP HOOK

Obs: Den faktiska produkten du får avgör dess utseende.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Viktiga säkerhetsinstruktioner

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära handskar när du använder denna pro

WARNING!

1. Överskrid aldrig arbetsbelastningsgränsen.
2. Den måste kontrolleras före varje användning. Slitage, skada eller installation.
3. Undvik att påverka krokarna.
4. Skadade krokar får inte användas. Död eller skada kan inträffa från felaktig användning eller skötsel.

2. Produktintroduktion

Gripkrokarna är bra fästen för lantbruksfordon.

Monterad på traktorskopa, använd med kedjor, remmar, rep och

spännband etc. Den kan även användas som dragkrokar, är ett bra traktorskopsfäste för enkel dragning eller lyft.

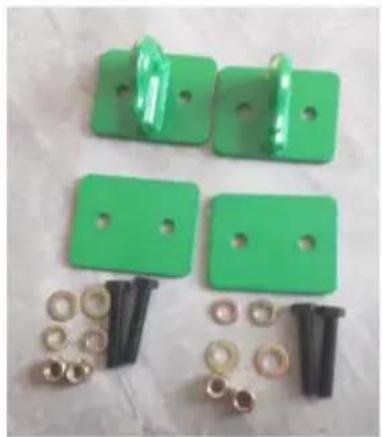

QY1
Föremål	Namn	Antal
1	Bult	4
2	Mutter	4
3	Fjäderbricka	4
4	Platt bricka	4
QY2
Föremål	Namn	Antal
1	Bult	8
2	Mutter	8
3	Fjäderbricka	8
4	Platt bricka	8

QY3
Föremål	Namn	Antal
1	Bult	8
2	Mutter	8
3	Fjäderbricka	8
4	Platt bricka	8

1. Stäng av traktorn och dra i handbromsen för att förhindra att fordonet rör sig.
2. Rengör installationspositionen och se till att ytan är plan och ren.
3. Du behöver en elektrisk borr. Sätt upp traktorhålet, markera var vi behöver borra och borra.
4. Sätt i bultarna, installera den nedre stålplåten, brickor och dra åt muttrarna. 5. Kontrollera att krokarna sitter stadigt på plats.

5. Parameter

Föremål	Modell	QY1 QY2		QY3
1	MonteringsplattaStorlek	4,25*3,25tum	7,1*4,7tumh	8*4,25 tumh
2	Krokstorlek	3/8 tum	3/8 tum	3/8 tum
3	Ringar	/	1/2 tum	1/2 tum
4	Antal uppsättningar	2	2	2
5	ArbetsbelastningGräns (lbs)		6600	66006600
6	brottbelastning (lbs)	15ÿ000	12ÿ000	12ÿ000
7	Färg Grön	Grön		Grön

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
