Typ produktu	Sprężyna skrętna do drzwi garażowych
Marka	Vevor
Model	250-2-32
Średnica drutu	0,250 cala (6,35 mm)
Średnica wewnętrzna	2 cale (50,8 mm)
Długość	32 cale (812,8 mm)
Materiał	Stal 82B odlewana
Liczba dostarczonych sprężyn	2 (1 prawoskrętna, 1 lewoskrętna)
Dołączone akcesoria	2 pręty do nawijania, 1 para rękawic, 1 klucz montażowy, instrukcja obsługi
Zastosowanie	Drzwi garażowe mieszkalne z systemem skrętnym
Zalecana liczba obrotów	30 ćwierćobrotów dla drzwi o wysokości 2,1 m, 36 ćwierćobrotów dla 2,4 m
Kierunek montażu	Sprężyna lewa (lewoskrętna) i prawa (prawoskrętna) zgodnie z widokiem z przodu
Bezpieczeństwo	Ekstremalne napięcie – powierzyć montaż profesjonaliście
Konserwacja	Czyszczenie neutralnym środkiem i miękką szczotką kilka razy w roku
Smarowanie	Lekki olej w sprayu na sprężyny, zawiasy, rolki i sworznie co najmniej raz w roku
Sprawdzanie wyważenia	Pozostawić drzwi w połowie wysokości: jeśli same się podnoszą, odkręcić sprężyny o 1–2 ćwierćobroty
Gwarancja i wsparcie	www.vevor.com/support

Często zadawane pytania - 250-2-32 Vevor

Jak prawidłowo zmierzyć sprężynę do drzwi garażowych?

Zmierz średnicę drutu, średnicę wewnętrzną i długość sprężyny. Dla modelu 250-2-32 średnica drutu wynosi 0,250 cala (6,35 mm), średnica wewnętrzna 2 cale (50,8 mm), a długość 32 cale (812,8 mm).

Jaka jest różnica między sprężyną lewoskrętną a prawoskrętną?

Sprężyna lewoskrętna nawija się przeciwnie do ruchu wskazówek zegara (lewa), a prawoskrętna zgodnie z ruchem wskazówek zegara (prawa). Aby określić kierunek, zrób „O” kciukiem i palcem wskazującym i podążaj za kierunkiem drutu.

Jak zamontować sprężynę skrętną Vevor?

Montaż jest skomplikowany i niebezpieczny. Odłącz otwieracz drzwi, zabezpiecz drzwi zaciskami, a następnie zdemontuj starą sprężynę. Wsuń nową sprężynę na rurę, zamontować bębny linowe, nawiń sprężyny zgodnie z zalecaną liczbą obrotów, a następnie dokręć śruby regulacyjne. Zawsze korzystaj z pomocy profesjonalisty.

Jak wyregulować napięcie sprężyny skrętnej?

Użyj dwóch prętów do nawijania umieszczonych prostopadle w stożku nawijania. Obróć sprężynę o ćwierć obrotu. Dla drzwi o wysokości 2,1 m zacznij od 30 ćwierćobrotów. Sprawdź wyważenie, pozostawiając drzwi w połowie wysokości: jeśli się podnoszą, odkręć o 1–2 ćwierćobroty.

Jakie są środki ostrożności przed manipulacją sprężyną?

Sprężyny są pod ekstremalnym napięciem. Noś rękawice i ochronę oczu. Używaj solidnej drabiny, nigdy stołka. Zawsze zabezpieczaj drzwi zaciskami blokującymi. Odkręcaj śruby tylko wtedy, gdy pręty do nawijania są na miejscu. Nie próbuj montażu, jeśli nie masz odpowiedniego doświadczenia.

Jak konserwować sprężynę do drzwi garażowych?

Czyść drzwi kilka razy w roku neutralnym środkiem czyszczącym i miękką szczotką. Smaruj sprężyny, zawiasy, rolki i sworznie lekkim olejem w sprayu co najmniej raz w roku. Corocznie sprawdzaj i dokręcaj wszystkie śruby i nakrętki.

Ile obrotów potrzebuję dla moich drzwi garażowych?

Dla drzwi o wysokości 2,1 m (7 stóp) nawiń sprężynę o 30 ćwierćobrotów. Dla 2,4 m (8 stóp) użyj 36 ćwierćobrotów. Następnie dostosuj o 1–2 ćwierćobroty, jeśli drzwi nie są wyważone.

Dlaczego moje drzwi garażowe nie są wyważone po montażu?

Jeśli drzwi same się podnoszą w połowie wysokości, sprężyny są zbyt napięte: odkręć je o 1–2 ćwierćobroty. Jeśli drzwi opadają, sprężyny są zbyt luźne: nawiń je o 1–2 ćwierćobroty. Powtarzaj, aż do uzyskania idealnego wyważenia.

Jakie narzędzia są dostarczane z sprężyną Vevor?

Zestaw zawiera dwa pręty do nawijania, parę rękawic, klucz montażowy i instrukcję obsługi. Będziesz także potrzebować zacisków blokujących, drabiny i podstawowych narzędzi, takich jak młotek.

Gdzie mogę znaleźć gwarancję lub pomoc techniczną Vevor?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i informacje gwarancyjne. Możesz również skontaktować się z obsługą klienta za pośrednictwem tej strony.

INSTRUKCJA OBSŁUGI 250-2-32 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/234-2-31/250-2-32/218-2-26/225-2-24 GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR

TOUGH TOOLS, HALF PRICE

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu której należy zachować ostrożność i przestrzegać wszystkich instrukcji. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE

1. Prawidłowo obchodź się ze sprężynami skrętnymi, sprężynami rozciągającymi i innym osprzętem do drzwi garażowych, w przeciwnym razie może dojść do poważnych obrażeń lub śmierci.
2. Przed rozpoczęciem należy przeczytać i zrozumieć wszystkie instrukcje.
3. Zaleca się zlecenie instalacji profesjonaliście.
4. Nie próbuj samodzielnie instalować, jeśli nie masz odpowiednich narzędzi, rozsądnych zdolności mechanicznych, doświadczenia i siły ramion.
5. Sprężyny i akcesoria są cały czas pod ekstremalnym napięciem. Przed przystąpieniem do jakichkolwiek prac należy rozluźnić sprężyny.
6. Zwróć uwagę na bezpieczeństwo personelu podczas instalacji.

MODEL I PARAMETRY

Opis Model	Średnica drutu x średnica wewétrzna x dlugość	Tworzywo
207-2-24	0,207x2x24 cale	82B i obsada Aluminium
250-2-35	0,250x2x35 cali
225-2-27	0,225x2x27 cali
250-2-31	0,25x2x31 cali
234-2-28	0,234x2x28 cali
234-2-31	0,234x2x31 cali
250-2-32	0,25x2x32 cale
218-2-26	0,218x2x26 cali
225-2-24	0,225x2x24 cale
GZ-22 0,207x2x22 cale		82B i obsada Aluminium
GZ-23	0,218x2x23 cale
GZ-24 0,218x2x24 cale
GZ-28	0,25x2x28 cali
GZ-29	0,25x2x29 cali
GZ-30	0,25x2x30 cali

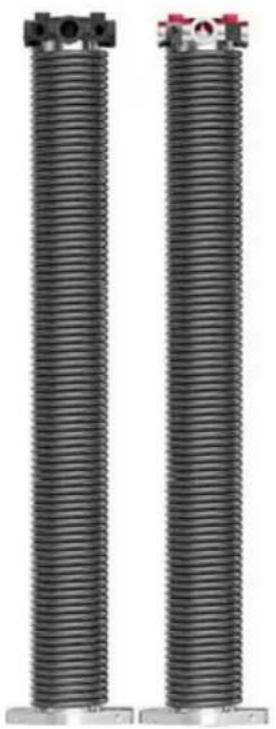

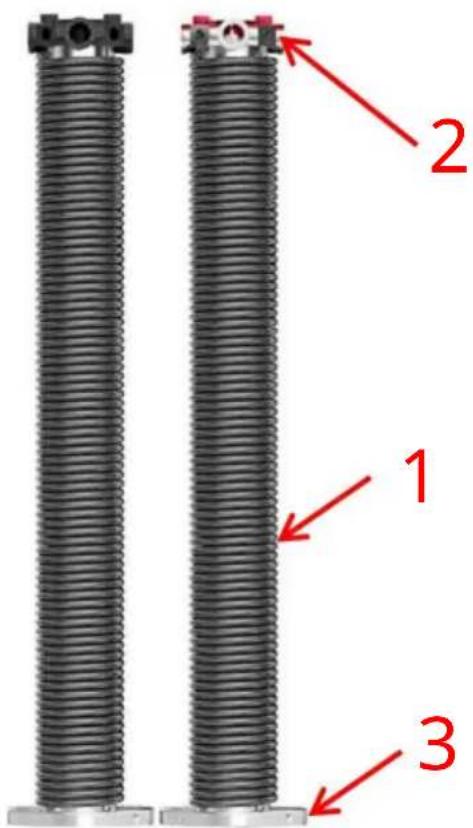

SCHEMAT STRUKTURY

1. Sprężyna skrętna 2. Blok regulacyjny 3. Blok stały

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Wiosna (prawoskretna)	1
2		Wiosna (lewoskretna)	1
3		Pręty nawjajcie	2
4		R.§kawice	1 para
5		Klucz montaźowy	1
6		Instrukacja obshugi	1

UŻYCIE PRODUKTU

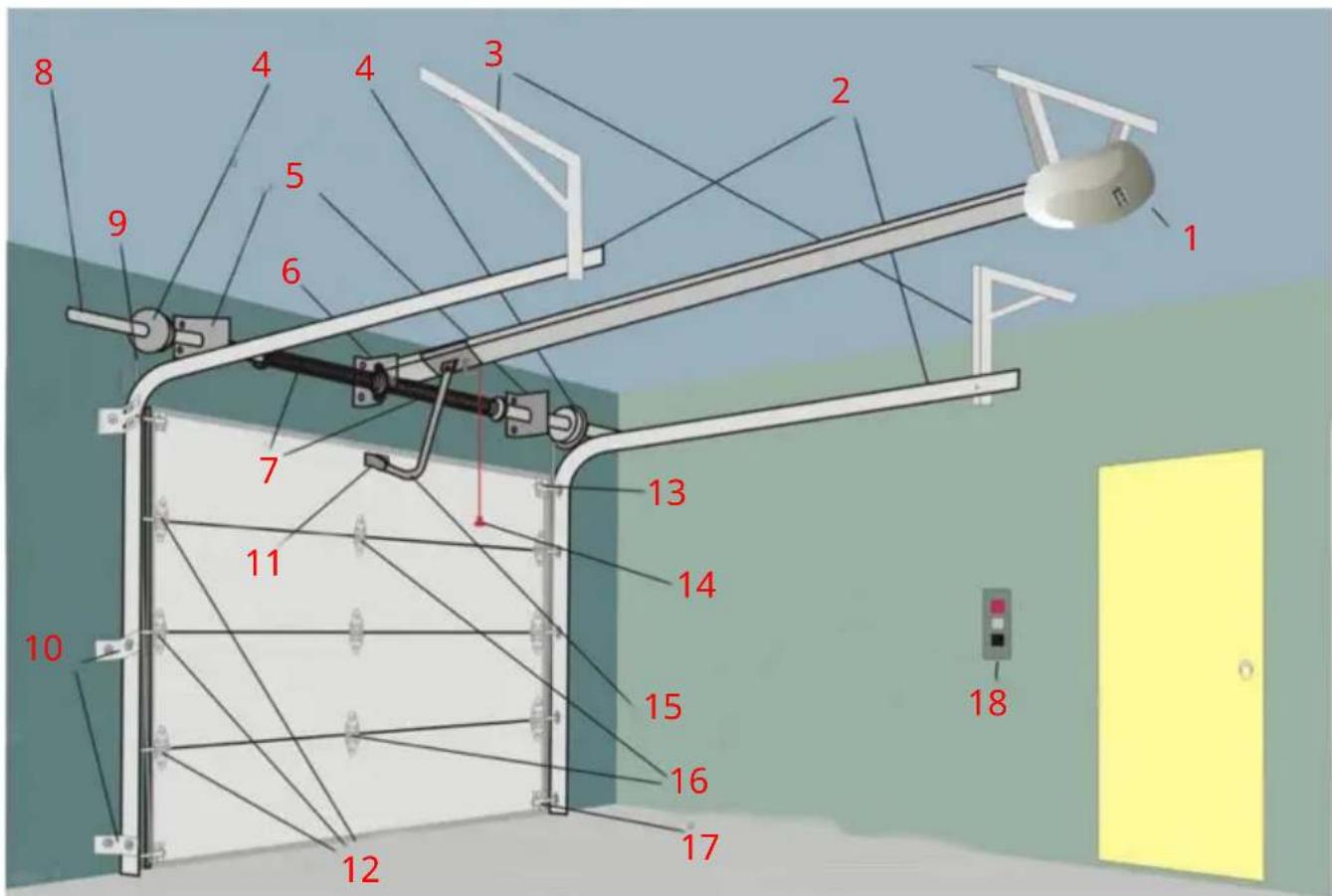

1. Maszyna drzwiowa 2. Prowadnica pozioma 3. Wspornik prowadnicy poziomej

1. Koło druciane 5. Półka wału krawędziowego 6. Półka osiowa 7. Sprężyna skrętna 8. Watek sprężyny skrętnej 9. Lina stalowa 10. Wspornik pionowej szyny prowadzącej 11. Stenty drzwiowe 12. Po obu stronach zawiasu i rolki 13. Górny wspornik i rolka 14. Uchwyt awaryjnego zwalniania 15. Korbowód 16. Zawias środkowy 17. Dolny wspornik i rolka 18. Przełączniki ścienne

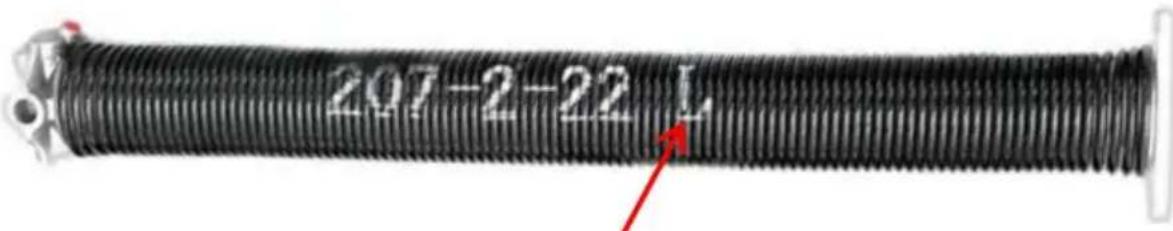

Rozróżnienie lewoskrętnego i prawoskrętnego:

L (lewoskrętny) / R (prawoskrętny)

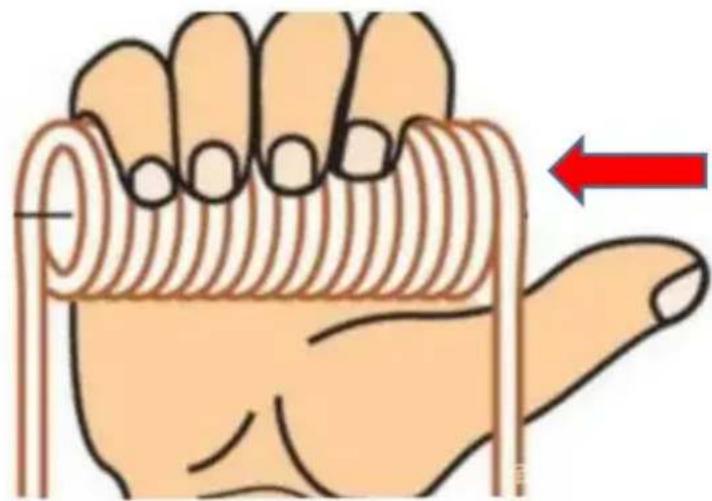

POMOCNA TRIKA: Zrób kształt litery „O" palcem wskazującym i kciukiem. Używając czubka palca jako końca drutu, przyłóż drut wzdłuż palca, a wskażesz kierunek zwijania się sprężyny.

Dekstrorotar

Lewoskrętny

Regulacja napięcia sprężyny: Regulacja sprężyny skrętnej jest niezbędna, dlatego w celu wykonania regulacji należy wezwać specjalistę.

USUWANIE STARYCH SPRĘŻYN

OSTRZEŻENIE

Usuwanie sprężyny skrętnej jest niezbędne. Prosimy o wezwanie fachowca w celu wykonania operacji.

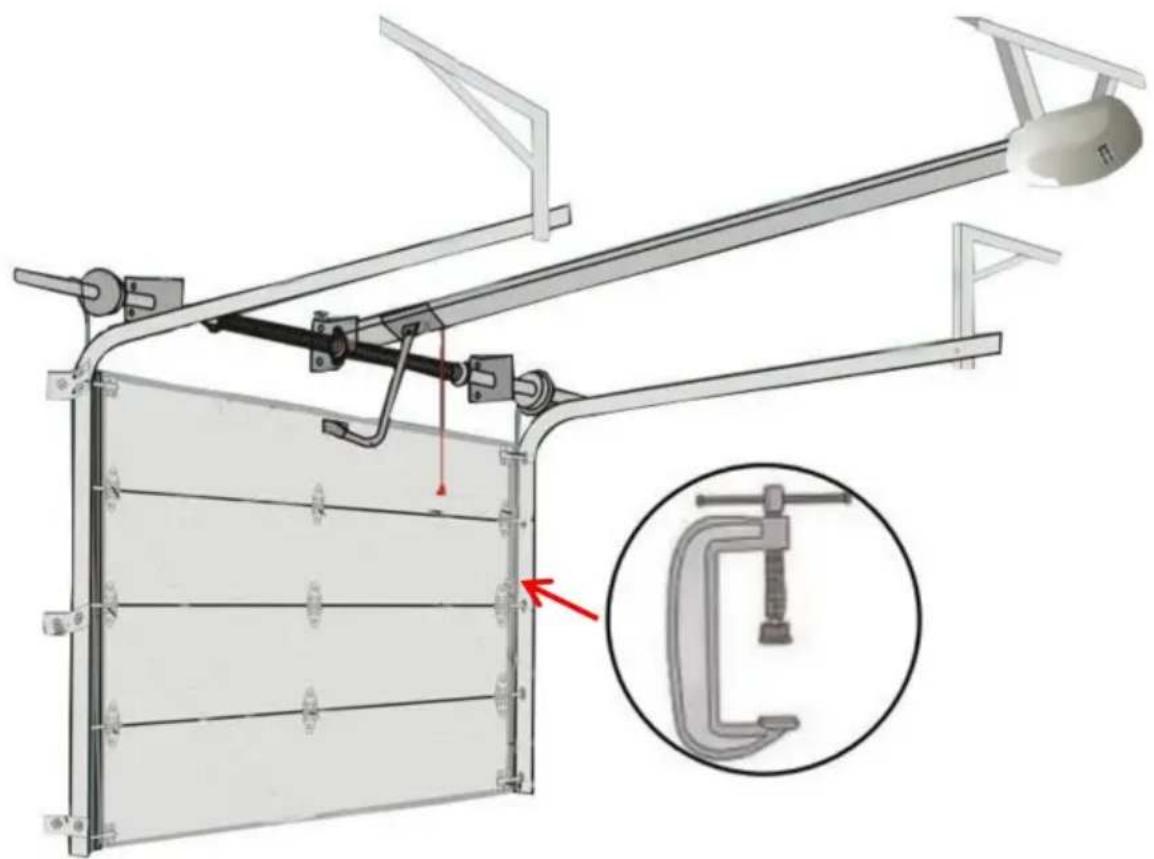

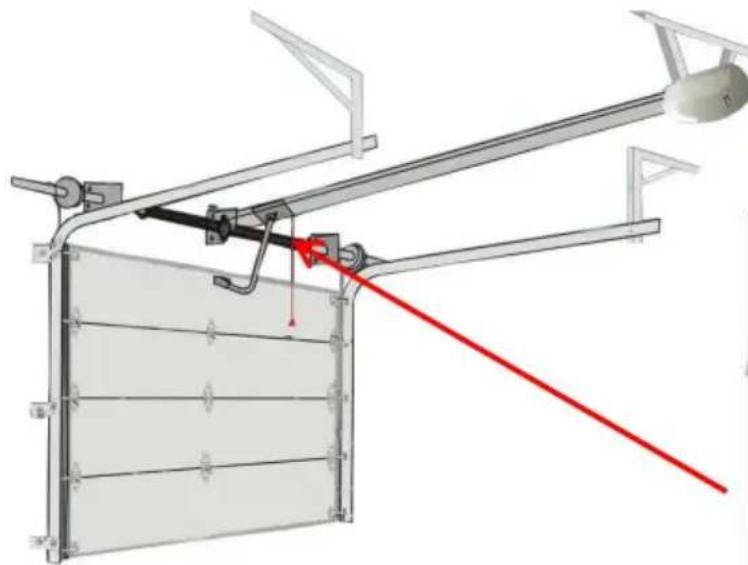

1. Odłącz otwieracz drzwi garażowych i zamocuj drzwi na szynie.

Odłącz otwieracz drzwi garażowych, aby drzwi pozostały zamknięte. Użyj

szczypiec blokujących lub zacisku C, aby zabezpieczyć drzwi do szyny i zapobiec ich przesuwaniu się. Otwieranie następuje po zwolnieniu napięcia sprężyn.

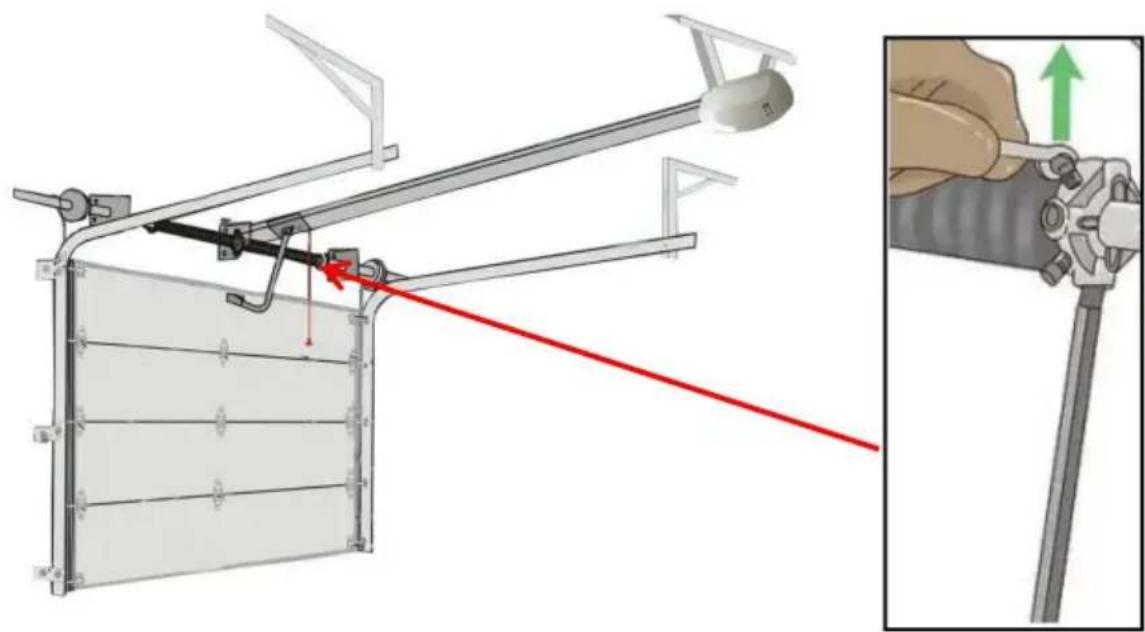

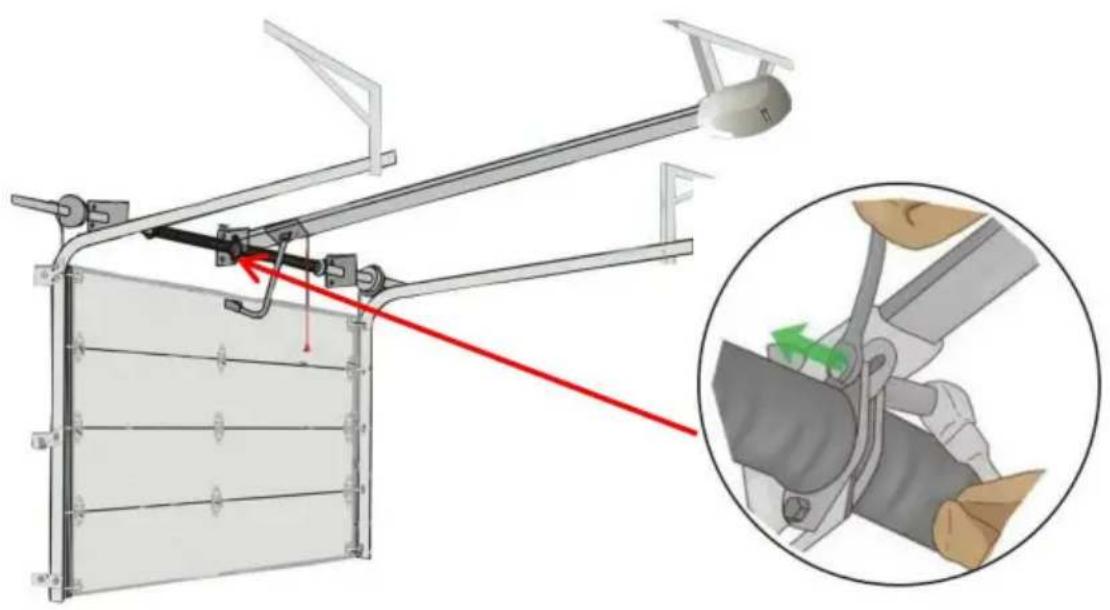

1. Odkręć śruby regulacyjne, trzymając jeden koniec za pomocą naciągu. Zamiast pracować, ustaw solidną drabinę obok sprężyny.

bezpośrednio przed nimi, ze względów bezpieczeństwa. Załóż okulary ochronne i skórzane rękawiczki. Włóż pręt nawijający do dolnego otworu nawijacza

stożek na zewnątrz 1 sprężyny. Użyj klucza, aby poluzować 2 śruby ustalające.

Mocno trzymaj drążek, ponieważ sprężyna będzie się mocno rozszerzać w miarę zwalniania śrub. Powtórz po drugiej stronie. Aby upewnić się, że pręty pasują, włóż je ściśle do otworów stożka nawojowego, spiłuj końce.

Notatka:

A: Używając śrubokręta, przybijaka lub uchwytów szczypiec, aby odwinąć pręty

może spowodować poważne obrażenia, ponieważ narzędzia te nie są przeznaczone do trzymania sprężyny na swoim miejscu.

B: Unikaj stawania na wiadrze lub krześle, aby dosięgnąć sprężyn. Użyj solidnej drabiny, aby zminimalizować ryzyko obrażeń.

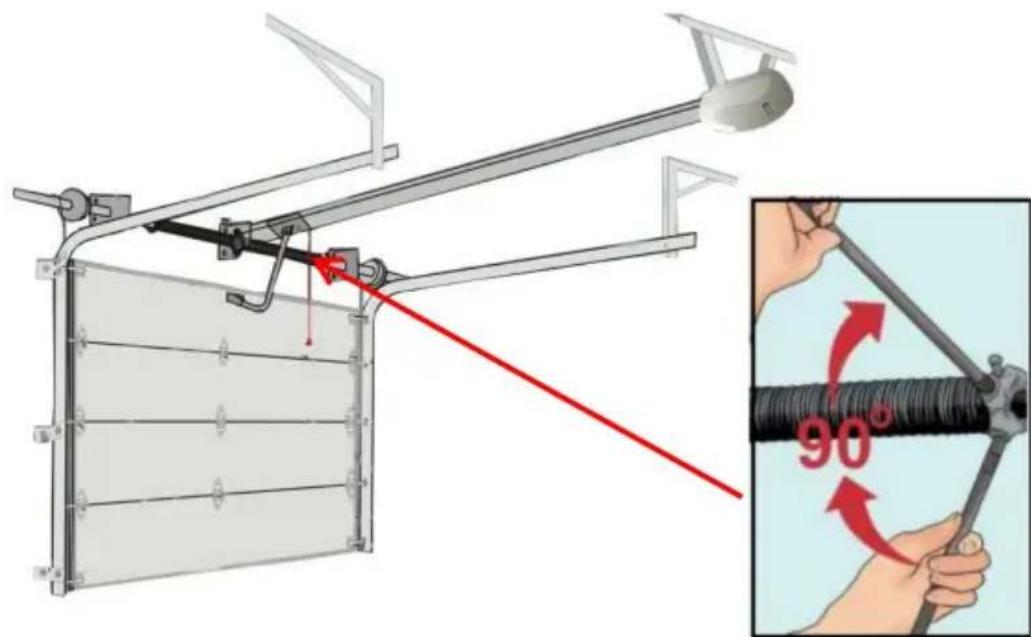

1. Rozwiń każdą sprężynę za pomocą prętów nawijających.

Umieść drugi pręt nawijający w otworze stożka nawijającego pod kątem

kąt prostopadły do pierwszego. Odwiń sprężynę o % obrotu na raz, poruszając

1 pręt nawijający do następnej otwartej pozycji prostopadłej po każdym % obrocie.

Powtórz tę czynność na drugiej sprężynie.

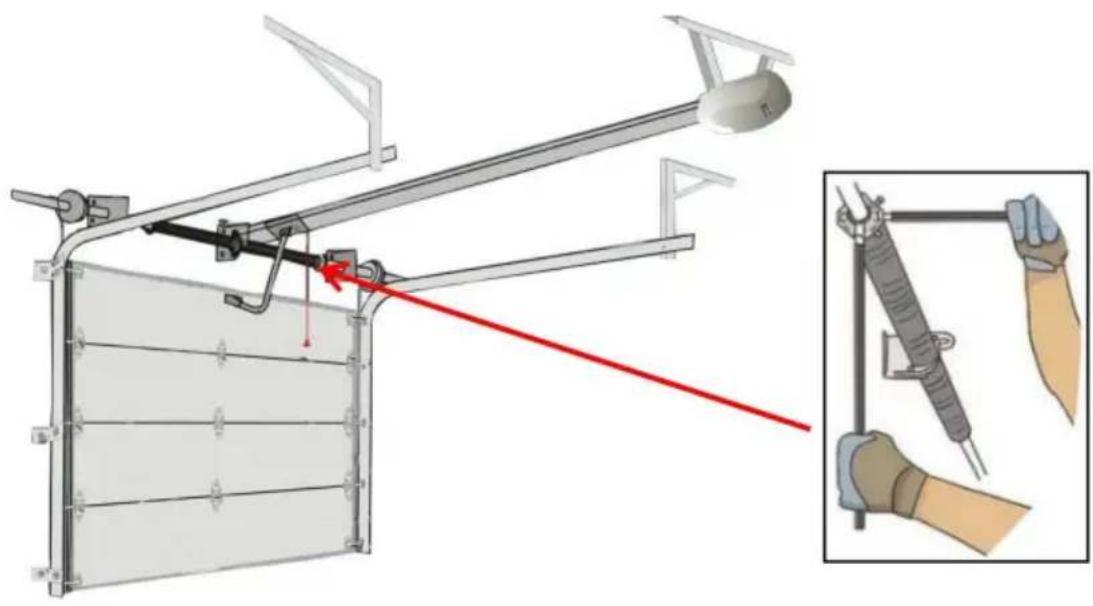

1. Odkręć nakrętki i śruby, a następnie przyśnij do wspornika końcowego.

Za pomocą klucza odkręć dwie nakrętki i śruby mocujące każdy stożek sprężyny

do wspornika środkowego. Następnie przyśnij w kierunku wspornika końcowego.

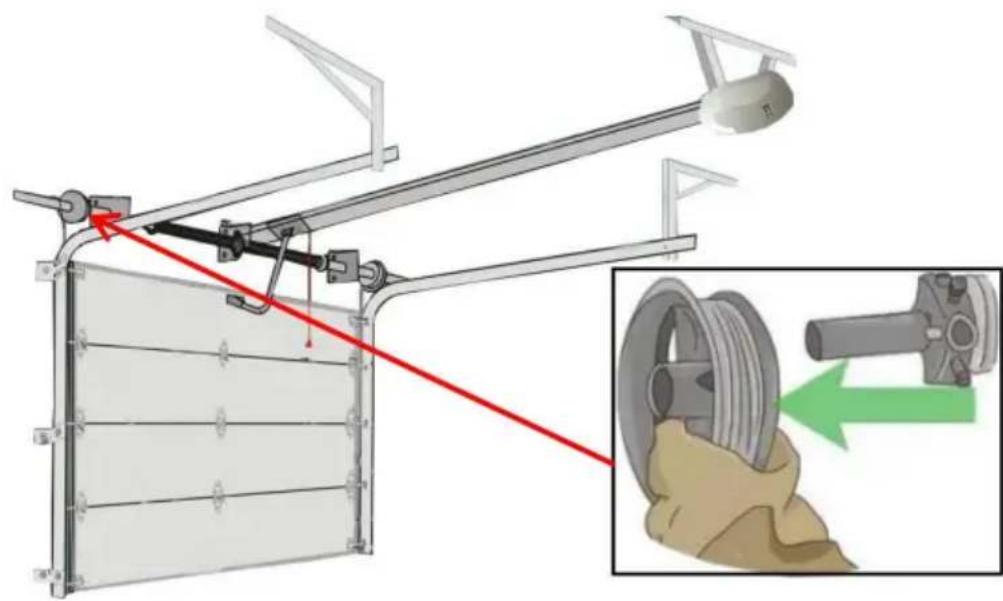

1. Zabezpiecz rurę i wyjmij sprężyny, kable i bębny kablowe.

Za pomocą szczypiec blokujących lub zacisku C zabezpiecz rurę skrętną w środku wspornika, aby zapobiec jej przesuwaniu. Następnie użyj klucza, aby poluzować zestaw śrub na obu bębnach linowych podnośnika. Odłącz kable podnośnika, a następnie przyśnij bębny kablowe i sprężyny z rury skrętnej.

Uwaga: Zabezpieczenie rurki jest niezbędnym krokiem, który zapobiegnie jej wypadnięciu. Przemieszczanie się są potencjalne obrażenia, dlatego pamiętaj o całkowitym zablokowaniu rurki na miejscu.

OSTRZEŻENIE

Montaż sprężyny skrętnej jest niebezpieczny. Prosimy o kontakt z fachowcem.

1. Nasuń lewą sprężynę na tuleję i dodaj bęben kablowy.

Gdy otrzymasz nowe sprężyny, załóż nową lewą sprężynę na rurę skrętną, upewnij się, że nieruchomy stożek na końcu sprężyny jest skierowany w stronę środkowego wspornika. Po wsunięciu nowej sprężyny na miejsce, załóż bęben kablowy i włóż drążek skrętny do lewego wspornika łożyska.

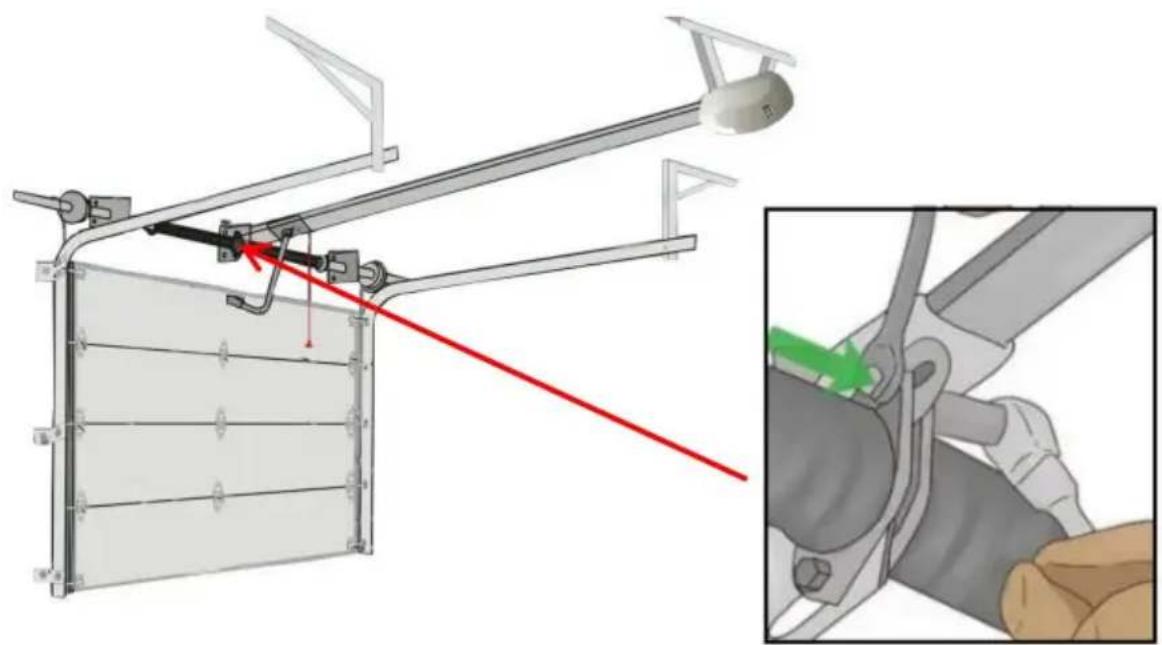

1. Zamontuj łożysko środkowe i sprawdź sprężynę, a następnie zabezpiecz stożki.

Przesuń drążek skrętny w lewo, a następnie dodaj łożysko środkowe. Przesuń sprężynę na miejsce i wciśnij łożysko w stożek nieruchomy. Podłącz oba

stożki stacjonarne do wspornika środkowego za pomocą nakrętek i śrub, kręcąc w części. Zdejmij szczypce blokujące lub zacisk ze środkowego wspornika.

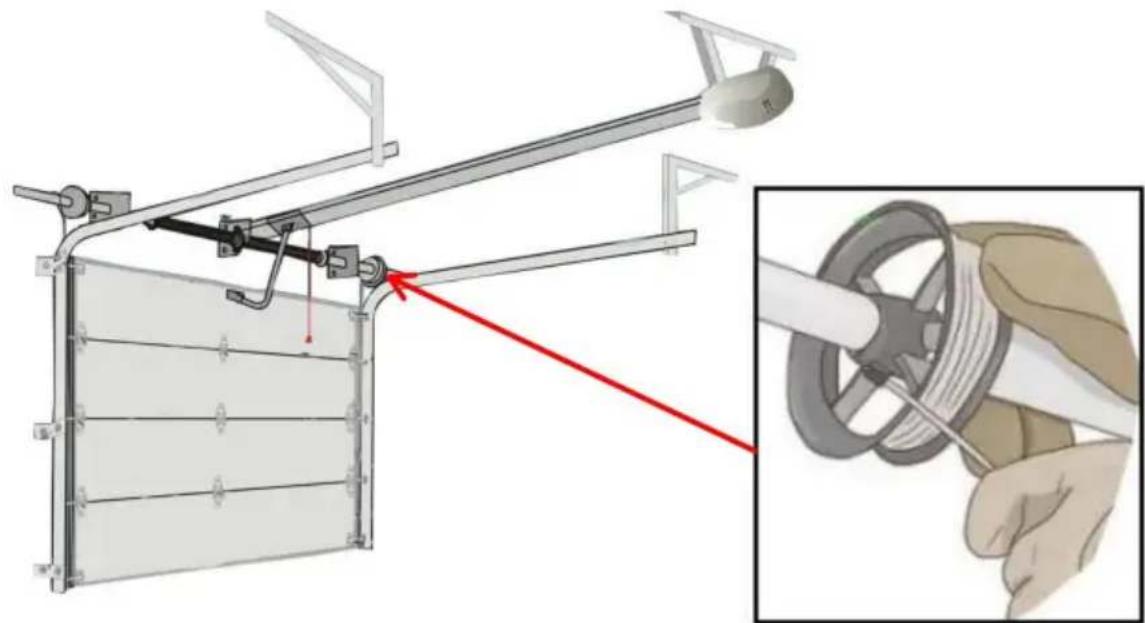

1. Przeciągnij kable i dokręć bębny.

Przeprowadź kabel podnośnika między rolką a ościeżnicą drzwi. Przesuń ogranicznik kabla podnośnika przy szczelinie kablowej na bębnie. Następnie załóż szczypce blokujące na rurę skrętną, aby zabezpieczyć ją na miejscu. Obróć bęben, aby nawinąć kabel w rowki, a następnie dokręć śruby ustalające. Powtórz po drugiej stronie, pozostawiając szczypce blokujące na miejscu. Uwaga: Aby drzwi działały prawidłowo, potrzebne jest takie samo napięcie z obu stron, dlatego należy zadbać o równomierne dokręcenie każdej strony.

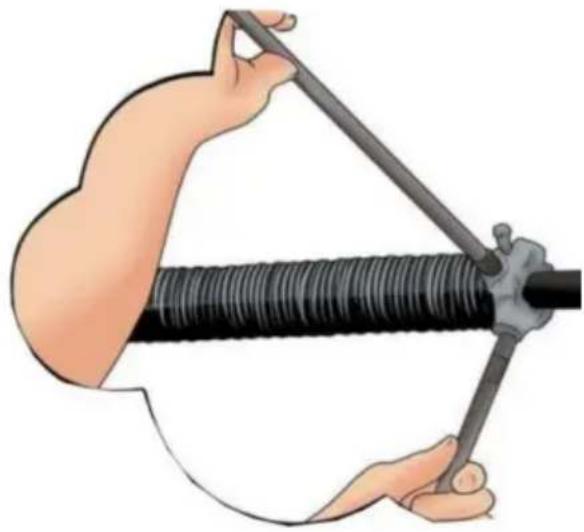

1. Naciągnij sprężyny.

Włóż 2 pręty nawijające do stożka nawijającego tak, aby były prostopadłe do siebie. Użyj prętów, aby obrócić sprężyny o 1/4 obrotu na raz, przesuwając pręty do nowych otworów w stożku, jeśli to konieczne. Postępuj zgodnie z zaleceniami dostawcy dotyczącymi liczby obrotów do wykonania. Powtórz na drugiej sprężynie.

Notatka:

A: Zwykle potrzeba 30 ćwierćobrotów dla drzwi o wysokości 7 stóp (2,1 m) i 36 ćwierćobrotów dla drzwi o wysokości 8 stóp (2,4 m). B: Zbyt mocne naciągnięcie sprężyny może spowodować jej pęknięcie i obrażenia, dlatego należy zachować ostrożność, stosować się do zaleceń dostawcy i nie naciągać sprężyny zbyt mocno.

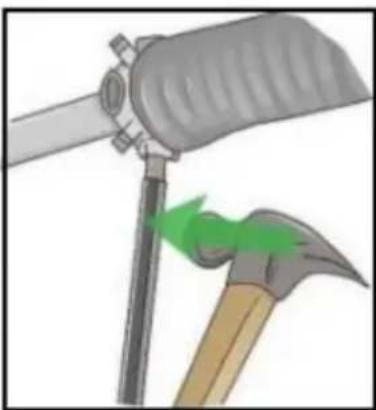

1. Rozciągnij sprężyny o 1/4 cala (6,4 mm).

Gdy sprężyna jest całkowicie nawinięta, pozostaw 1 pręt w szczelinie stożka, który jest prostopadły do podłogi. Stuknij w pręt młotkiem, aby rozciągnąć sprężynę 1/4 cala (6,4 mm) od środka. Powtórz po drugiej stronie.

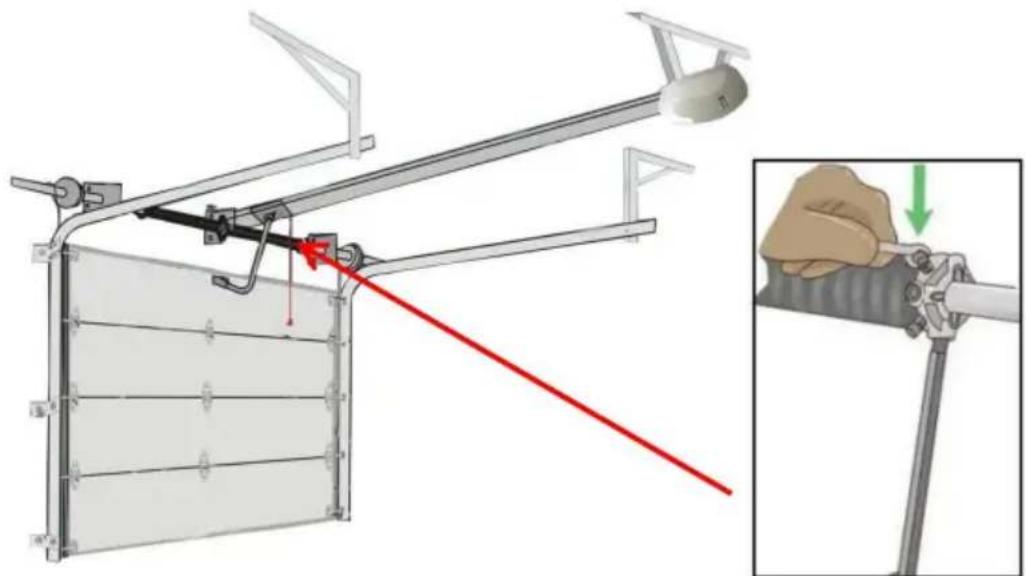

1. Dokręć śruby ustalające.

Dokręć każdą śrubę ustalającą, aż dotknie rury skrętnej. Dokręcanie śrub

Większa ilość może spowodować odkształcenie lub przybicie rury skrętnej, dlatego należy wykonać mniejszą ilość.

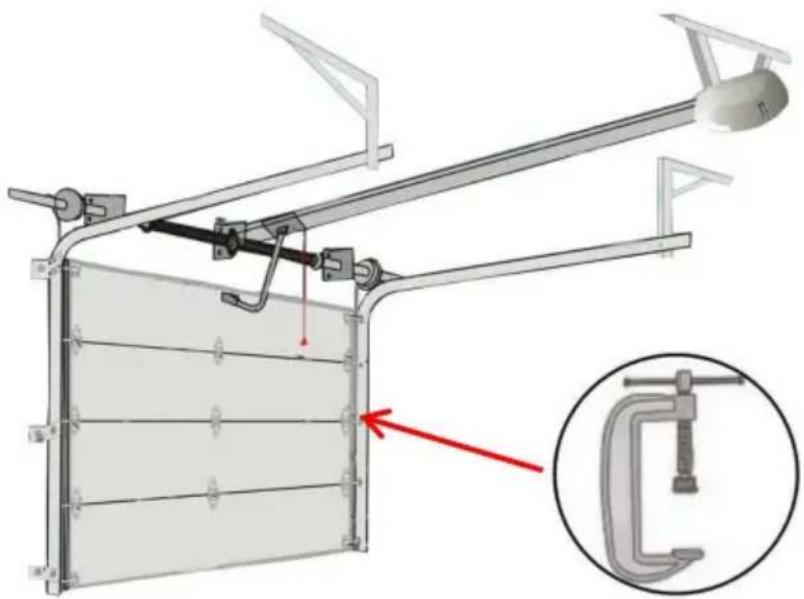

1. Zdejmij zaciski lub szczypce.

Teraz możesz bezpiecznie usunąć zaciski lub szczypce, których używałeś do przytrzymywania obudowy rury skrętnej i samych drzwi garażowych na swoim miejscu.

Uwaga: Kiedy ponownie dokręcasz lub odkręcasz o 1 lub 2 ćwierć obrotu, trzymaj zaciski lub szczypce.

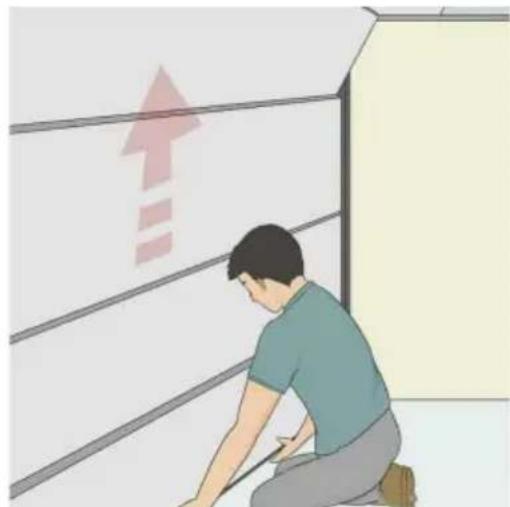

1. Po zainstalowaniu sprawdź równowagę.

Pozostaw drzwi otwarte w połowie:

Jeżeli drzwi same się podnoszą, oznacza to, że sprężyna skrętna jest zbyt mocno naciągnięta, w tym przypadku należy odkręcić obie sprężyny skrętne o 1 lub 2 ćwierć obrotu, aż drzwi same się zrównoważą.

KONSERWACJA

1. Za pomocą neutralnego środka czyszczącego i miękkiej szczotki kilkakrotnie wyczyść bramę garażową. Rób to co najmniej raz w roku.
2. Użyj lekkiego oleju w sprayu na wszystkie sprężyny, zawiasy, rolki i osie. Punkty te smaruj co najmniej raz w roku, aby umożliwić przesuwanie się drzwi garażowych w górę i w dół.
3. Raz w roku należy dokładnie sprawdzić bramę garażową i dokręcić wszystkie śruby, nakrętki i nakrętki, które mogły się poluzować.
4. Używając szmatki i skoncentrowanego, ale nieżrącego środka czyszczącego, przetrzyj drzwi garażowe i dokładnie wyczyść wszystkie odsłonięte części rolek, aby usunąć nadmiar wilgoci.
