Producttype	Torsiespring voor garagedeur
Merk	Vevor
Model	250-2-32
Draaddiameter	0,250 inch (6,35 mm)
Binnendiameter	2 inch (50,8 mm)
Lengte	32 inch (812,8 mm)
Materiaal	Gegoten 82B staal
Aantal meegeleverde veren	2 (1 rechts, 1 links)
Inbegrepen accessoires	2 opwindstaven, 1 paar handschoenen, 1 montagesleutel, gebruikershandleiding
Gebruik	Residentiële garagedeur met torsie
Aanbevolen aantal omwentelingen	30 kwartslagen voor deur van 2,1 m hoog, 36 kwartslagen voor 2,4 m
Montagerichting	Linker veer (linksdraaiend) en rechter veer (rechtsdraaiend) vanaf vooraanzicht
Veiligheid	Extreme spanning – laat installatie over aan een professional
Onderhoud	Reiniging met neutraal product en zachte borstel meerdere keren per jaar
Smering	Lichte oliespray op veren, scharnieren, rollen en draaipunten minstens eenmaal per jaar
Controle van balans	Laat de deur half open staan: als hij omhoog gaat, de veren 1 tot 2 kwartslagen afrollen
Garantie en ondersteuning	www.vevor.com/support

Veelgestelde vragen - 250-2-32 Vevor

Hoe meet ik correct een garagedeurveer?

Meet de draaddiameter, de binnendiameter en de lengte van de veer. Voor model 250-2-32 is de draaddiameter 0,250 inch (6,35 mm), de binnendiameter 2 inch (50,8 mm) en de lengte 32 inch (812,8 mm).

Wat is het verschil tussen een links- en rechtsdraaiende veer?

Een linksdraaiende veer draait tegen de klok in (links) en een rechtsdraaiende veer met de klok mee (rechts). Om de richting te bepalen, maak een 'O' met duim en wijsvinger en volg de richting van de draad.

Hoe installeer ik een Vevor torsieveer?

De installatie is complex en gevaarlijk. Koppel de deuropener los, vergrendel de deur met klemmen, verwijder vervolgens de oude veer. Schuif de nieuwe veer op de buis, installeer de kabelschijven, wikkel de veren volgens het aanbevolen aantal omwentelingen en draai de stelschroeven vast. Schakel altijd een professional in.

Hoe stel ik de spanning van de torsieveer af?

Gebruik twee opwindstaven loodrecht in de opwindkegel. Draai de veer in kwartslagen. Voor een deur van 2,1 m hoog, begin met 30 kwartslagen. Controleer de balans door de deur halfopen te laten: als hij omhoog gaat, rol dan 1 tot 2 kwartslagen af.

Welke veiligheidsmaatregelen moet ik nemen voor het hanteren van de veer?

De veren staan onder extreme spanning. Draag handschoenen en oogbescherming. Gebruik een stevige ladder, nooit een trapladder. Vergrendel altijd de deur met klemmen. Draai de schroeven alleen los als de opwindstaven op hun plaats zitten. Probeer de installatie niet als u niet over de benodigde ervaring beschikt.

Hoe onderhoud ik de garagedeurveer?

Reinig de deur meerdere keren per jaar met een neutrale reiniger en een zachte borstel. Smeer de veren, scharnieren, rollen en draaipunten minstens eenmaal per jaar met een lichte oliespray. Controleer en draai alle schroeven en bouten jaarlijks aan.

Hoeveel omwentelingen heb ik nodig voor mijn garagedeur?

Voor een deur van 2,1 m (7 ft) hoog, wikkel de veer 30 kwartslagen. Voor 2,4 m (8 ft), gebruik 36 kwartslagen. Pas daarna aan met 1 tot 2 kwartslagen als de deur niet in balans is.

Waarom is mijn garagedeur niet in balans na installatie?

Als de deur halfopen vanzelf omhoog gaat, zijn de veren te strak: rol ze 1 tot 2 kwartslagen af. Als de deur zakt, zijn de veren te los: wikkel ze 1 tot 2 kwartslagen op. Herhaal tot een perfecte balans is bereikt.

Welke gereedschappen worden meegeleverd met de Vevor veer?

De set bevat twee opwindstaven, een paar handschoenen, een montagesleutel en een gebruikershandleiding. U hebt ook een klem, een ladder en basisgereedschap zoals een hamer nodig.

Waar vind ik de garantie of technische ondersteuning van Vevor?

Ga naar de website www.vevor.com/support voor technische ondersteuning en garantie-informatie. U kunt ook de klantenservice via deze pagina bereiken.

GEBRUIKSAANWIJZING 250-2-32 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

GARAGE DEURVEER

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING

Torsieveren, expansieveren en andere veren op de juiste manier hanteren en installeren, evenals andere garagedeurhardware, anders kan er ernstig letsel of de dood optreden!

1. Torsieveren, expansieveren en andere veren op de juiste manier hanteren en installeren, evenals andere garagedeurhardware, anders kan er ernstig letsel of de dood optreden!
2. Lees en begrijp alle instructies voordat u aan de slag gaat.
3. Professionele installatie wordt aanbevolen.
4. Probeer niet zelf te installeren, tenzij u over de juiste gereedschappen beschikt, redelijke mechanische vaardigheden, ervaring en bovenarmkracht.
5. Veren en accessoires staan te allen tijde onder extreme spanning. Alle spanning van de veren moet worden gehaald voordat er werkzaamheden worden uitgevoerd.
6. Let tijdens het werk op de veiligheid van het omringende personeel. Installatie.

MODEL EN PARAMETERS

Beschrijving Model	Draaddiameter x Binnendiameter x Lengte	Material
207-2-24	0,207x2x24 inch	82BüGegoten Aluminium
250-2-35	0,250x2x35inch
225-2-27	0,225x2x27 inch
250-2-31	0,25x2x31 inch
234-2-28	0,234x2x28inch
234-2-31	0,234x2x31inch
250-2-32	0,25x2x32inch
218-2-26	0,218x2x26 inch
225-2-24	0,225x2x24 inch
GZ-22	0,207x2x22inch	82BüGegotenAluminium
GZ-23	0,218x2x23inch
GZ-24	0,218x2x24 inch
GZ-28	0,25x2x28 inch
GZ-29	0,25x2x29 inch
GZ-30	0,25x2x30inch

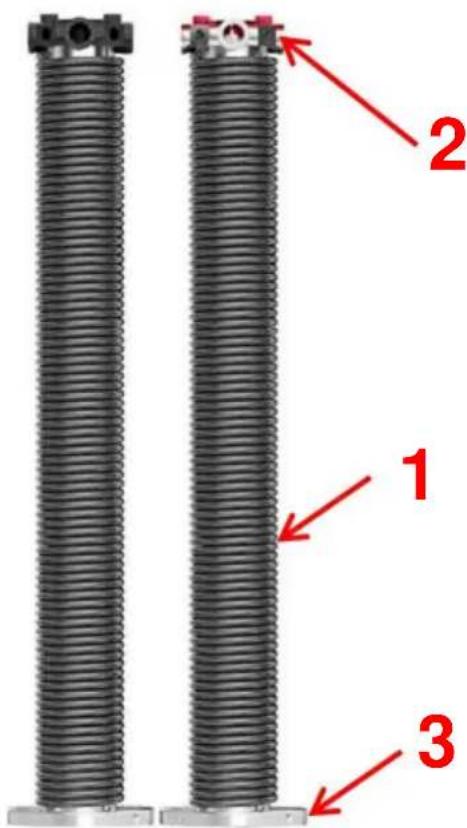

STRUCTUURDIAGRAM

1. Torsieveer 2. Regelblok 3. Vast blok

COMPONENTEN

Nee.	Afbeeling	Naam	Hooveelheid
1		Veer (rechtsdraaiend)	1
2		Lente (Levorotair)	1
3		Wikkelstaven	2
4		Handschoenen	1aar
5		Montagesleutel	1
6		Gebruiksaanwijzing	1

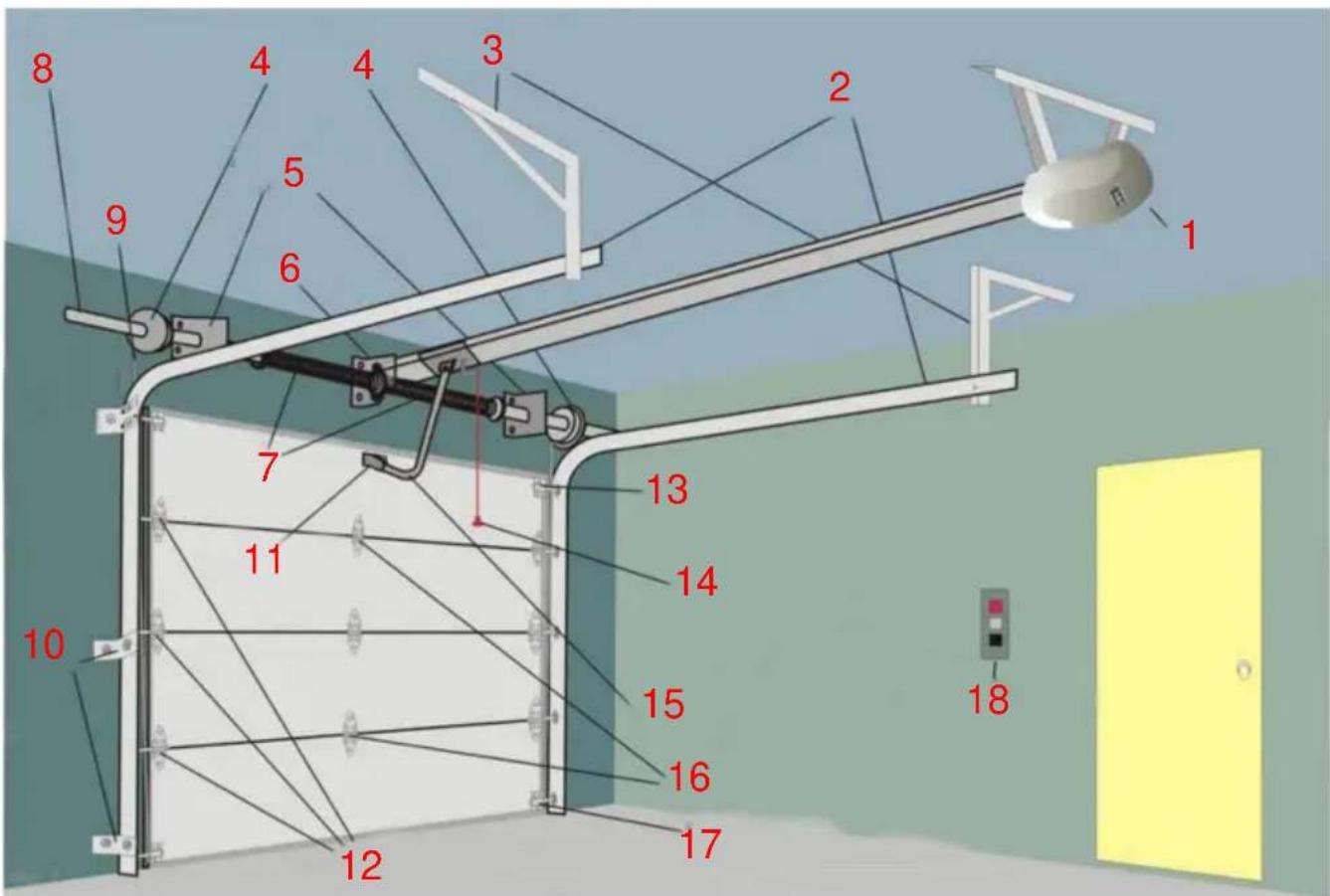

PRODUCTGEBRUIK

1. Deurmachine 2. Horizontale geleiderail 3. Horizontale geleiderailbeugel

1. Het draadwiel 5. Randasplank 6. Asplank 7. Torsieveer 8. Torsieveeras 9. Staaldraad
2. Verticale geleiderailbeugel 11. Deurstents 12. Aan beide zijden van het scharnieren en de rol 13. Bovenste beugel en rol 14. Noodontgrendelingshandgreep
3. Verbindingsstang 16. Middelste scharnier 17. Onderste beugel en rol 18. Wandschakelaars

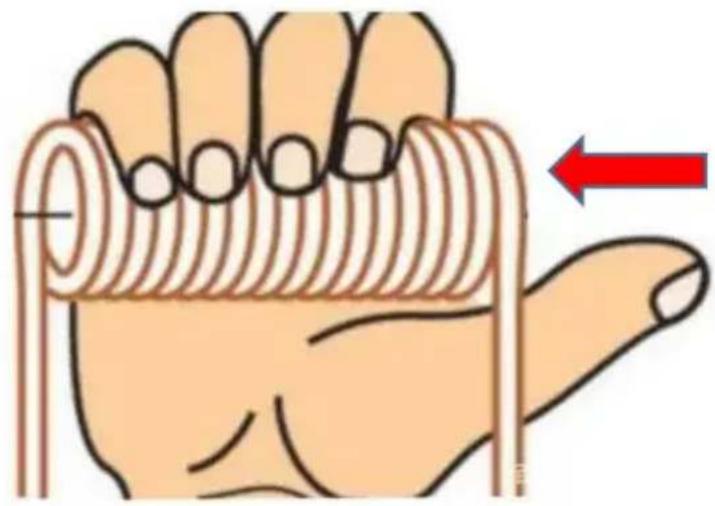

Onderscheid tussen links- en rechtsdraaiend:

HANDIGE TRUC: Maak een "O" met uw wijsvinger en duim. Gebruik het topje van uw

vinger als het uiteinde van de draad en volg de richting langs uw vinger. Zo weet u in welke richting de veer is gewikkeld.

Rechtsdraaiend

Linksdraaiend

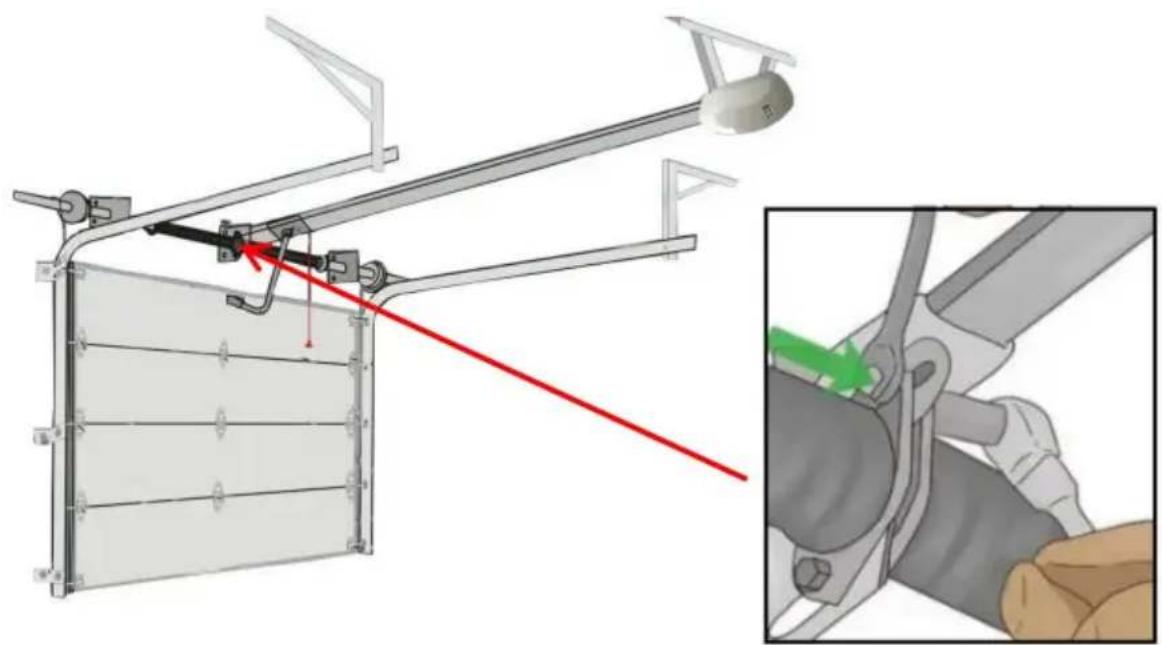

De veerspanning afstellen: Het is gevaarlijk om de torsieveer af te stellen. Schakel hiervoor een professional in.

VERWIJDEREN VAN DE OUDE VEREN

WAARSCHUWING

Het is gevaarlijk om de torsieveer te verwijderen. Schakel een professional in om dit te laten doen.

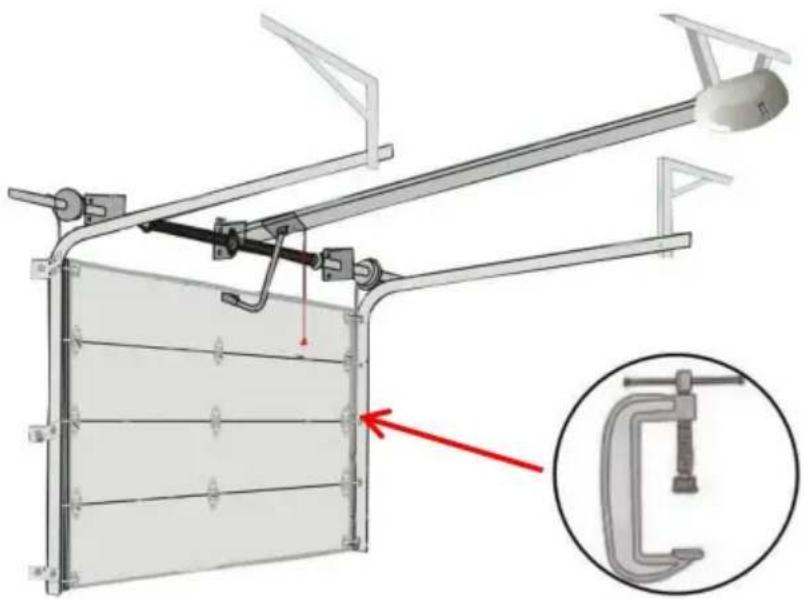

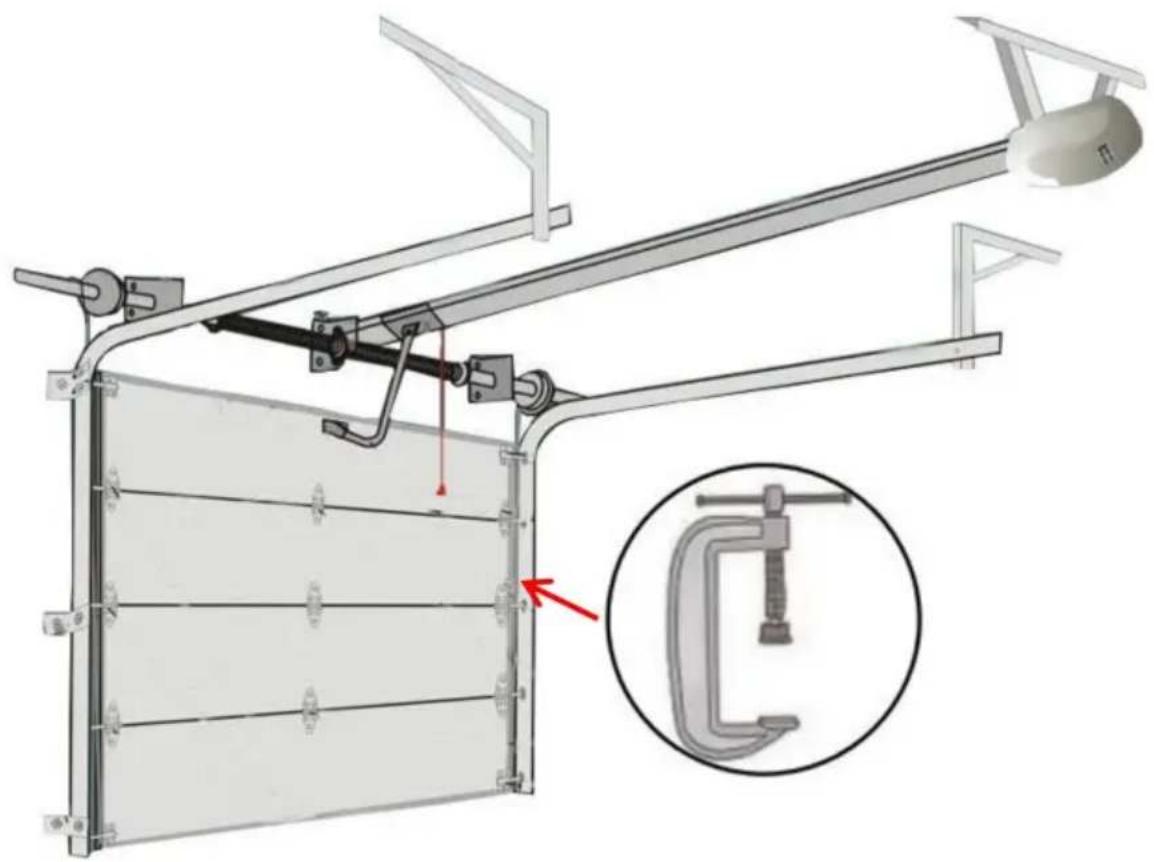

1. Haal de stekker van de garagedeuropener uit het stopcontact en klem de deur vast aan de rail.

Koppel de garagedeuropener los, zodat de deur gesloten blijft. Gebruik

vergrendelingstang of een C-klem om de deur aan de rail te bevestigen om te voorkomen dat deze losraakt

openen wanneer je de spanning op de veren loslaat.

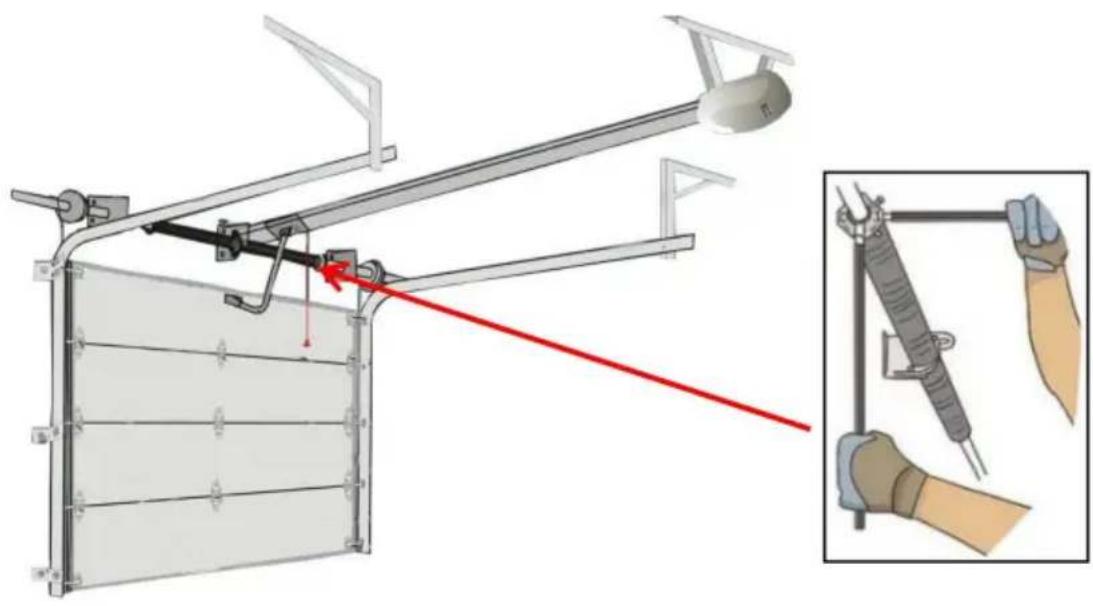

1. Draai de stelschroeven los terwijl u elke veer met een opwindstaaf vasthoudt.

Plaats een stevige ladder aan de zijkant van de veren, in plaats van er direct voor te werken, om veiligheidsredenen. Draag oogbescherming en

leren handschoenen. Duw een opwindstaaf in het onderste gat van de opwindkegel aan de buitenkant van 1 veer. Gebruik een sleutel om de 2 stelschroeven los te draaien.

kegel aan de buitenkant van 1 veer. Gebruik een sleutel om de 2 stelschroeven los te draaien.

Houd de stang stevig vast, want de veer zal krachtig uitzetten naarmate de

schroeven worden losgemaakt. Herhaal dit aan de andere kant. Om ervoor te zorgen dat de staven stevig in de gaten van de wikkelkegel passen, vrij de uiteinden af.

Opmerking:

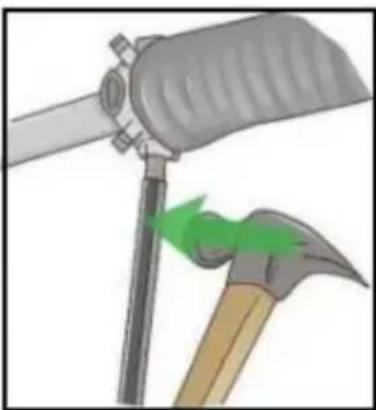

A: Gebruik een schroevendraaier, stiftpons of tang om de staven los te maken. Dit

kan leiden tot ernstig letsel, aangezien deze gereedschappen niet zijn ontworpen om de staven op hun plaats te laten springen.

B: Vermijd het staan op een emmer of stoel om de veren te bereiken. Gebruik een stevige ladder om het risico op letsel te minimaliseren.

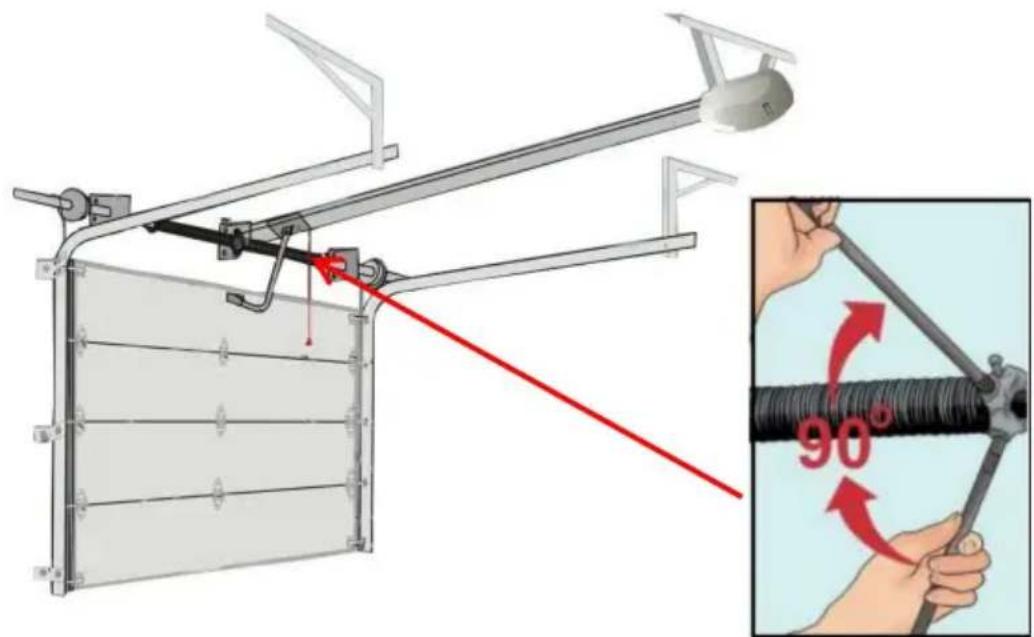

1. Wikkel elke veer af met behulp van 2 opwindstaven.

Plaats de tweede wikkelstaaf in een gat op de wikkelkegel op een

loodrechte hoek ten opzichte van de eerste. Wikkel de veer een halve slag per keer af en beweeg de opwindstaaf naar de volgende open loodrechte positie na elke halve draai.

Herhaal dit bij de andere veer.

1. Verwijder de moeren en bouten en schuif de veren naar de eindbeugel.

Verwijder met een sleutel de 2 moeren en bouten waarmee elke veerkegel vastzit aan de middelste beugel. Schuif vervolgens elke veer naar de eindbeugel.

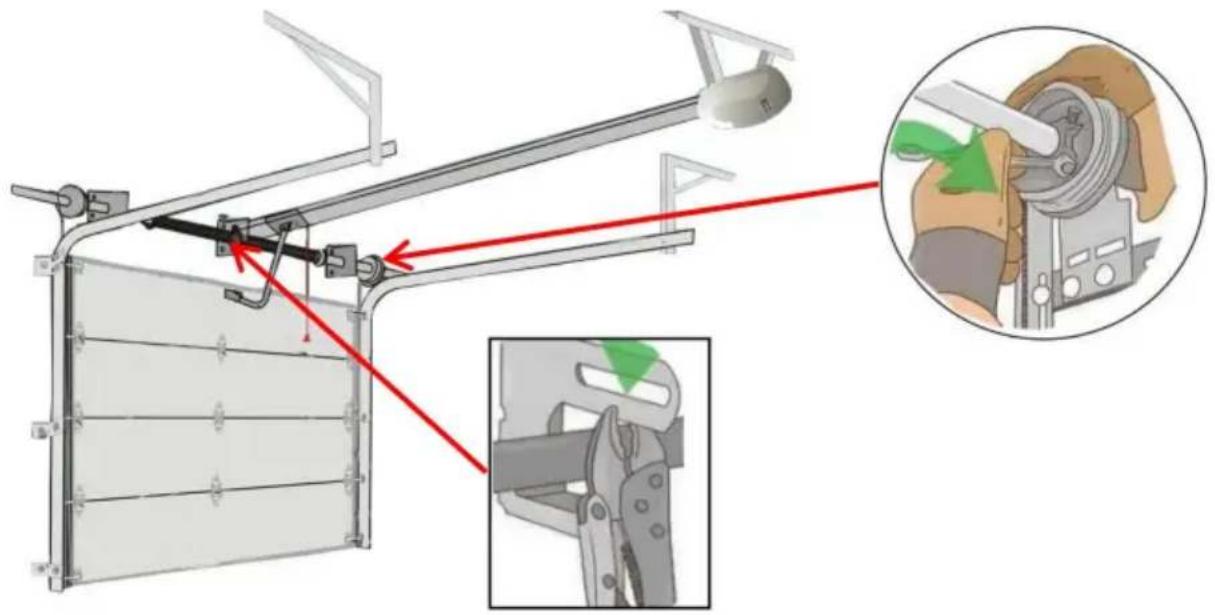

1. Zet de buis vast en verwijder de veren, kabels en kabeltrommels.

Gebruik een griptang of een C-klem om de torsiebuis in het midden vast te zetten aan de beugel om te voorkomen dat deze beweegt. Gebruik vervolgens een sleutel om de set schroeven op beide liftkabeltrommels los te maken. Koppel de liftkabels los en schuif de kabeltrommels en veren van de torsiebuis.

Let op: Het vastzetten van de buis is een essentiële stap om te voorkomen dat de buis beweegt en u mogelijk verwondt, dus zorg ervoor dat u de buis volledig vergrendelt op zijn plaats.

DE NIEUWE VEREN INSTALLEREN

WAARSCHUWING

Het is gevaarlijk om de torsieveer te installeren. Bel een professionele bediener.

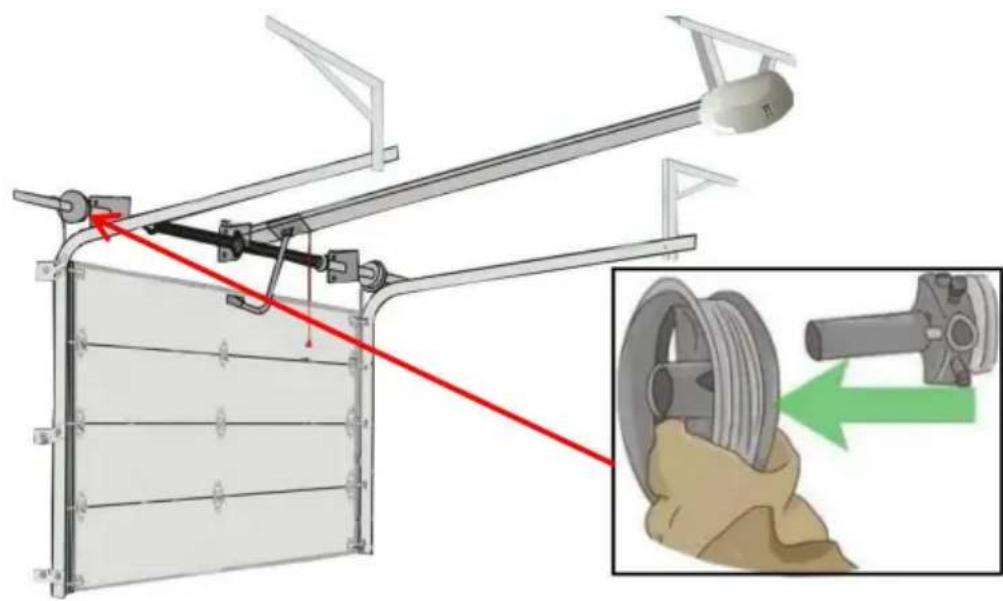

1. Schuif de linkerveer op de buis en bevestig de kabeltrommel.

Wanneer uw nieuwe veren arriveren, plaatst u de nieuwe linkerveer op de torsiebuis, zodat

Zorg ervoor dat de vaste kegel aan het uiteinde van de veer naar de middelste beugel is gericht.

Nadat u de nieuwe veer op zijn plaats hebt geschoven, plaatst u de kabeltrommel terug en plaatst u de torsiestaaf in de linker lagerstoel.

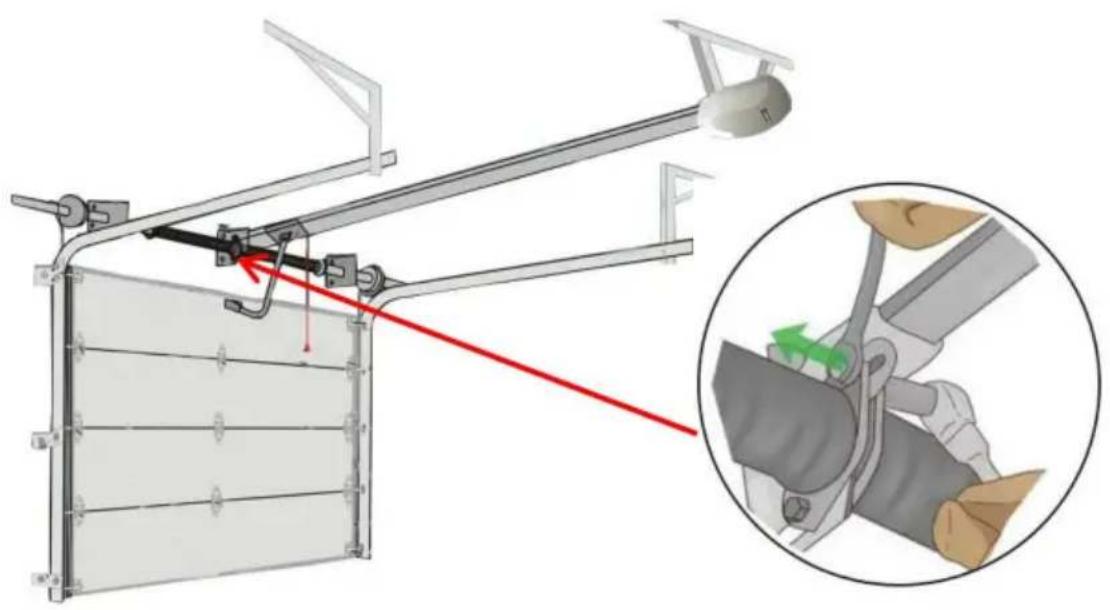

1. Plaats het middelste lager en de rechterveer en zet vervolgens de kegels vast. Schuif de torsiestaaf naar links en voeg dan het middelste lager toe. Schuif de rechterveer op de stang en druk het lager in de stationaire kegel. Verbind beide vaste kegels aan de middenbeugel met de moeren en bouten die u hebt verwijderd. Verwijder de borgtang of klem van de middenbeugel.

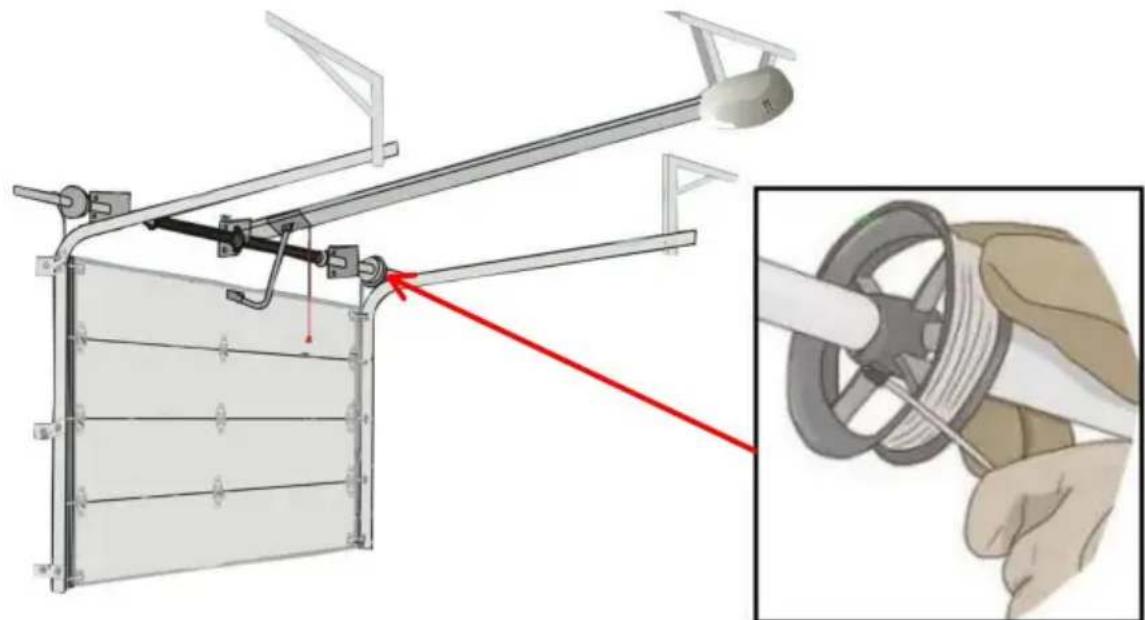

1. Rijg de kabels door en span de trommels aan.

Laat de liftkabel tussen de rol en de deurpost lopen. Schuif de liftkabelstop door de kabelgleuf op de trommel. Bevestig vervolgens een griptang aan de torsiebuis om het op zijn plaats te bevestigen. Draai de trommel om de kabel in de groeven te winden en draai hem vervolgens vast met de stelschroeven. Herhaal dit aan de andere kant, waar u de griptang op zijn plaats laat.

Let op: Om de deur goed te laten werken, hebt u dezelfde hoeveelheid spanning nodig aan beide kanten, dus zorg ervoor dat u beide kanten gelijkmatig aandraait.

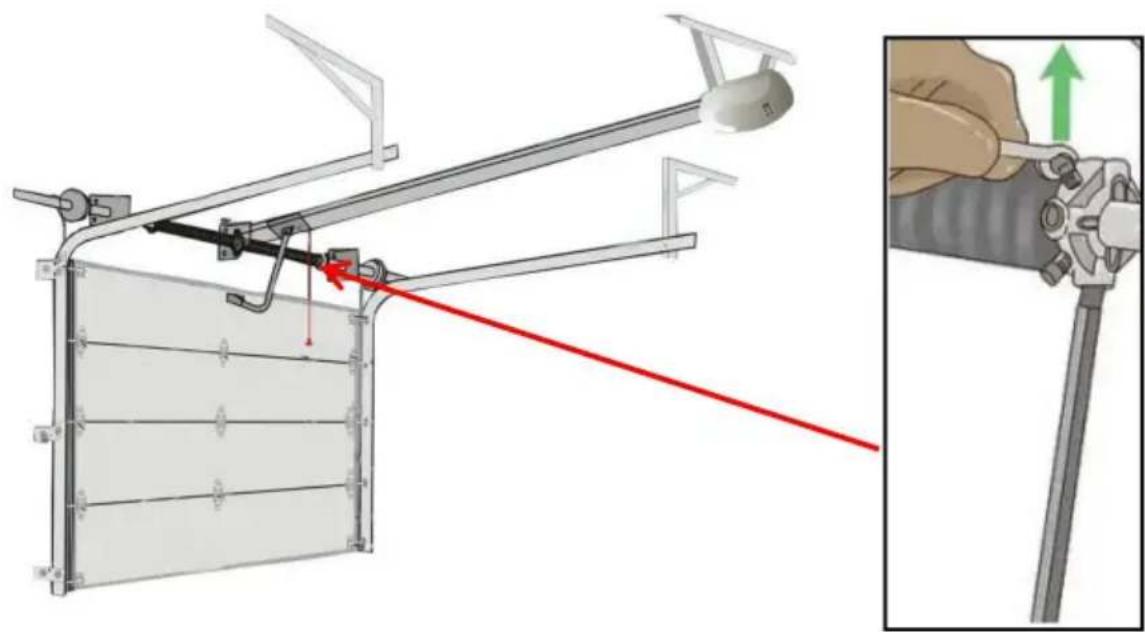

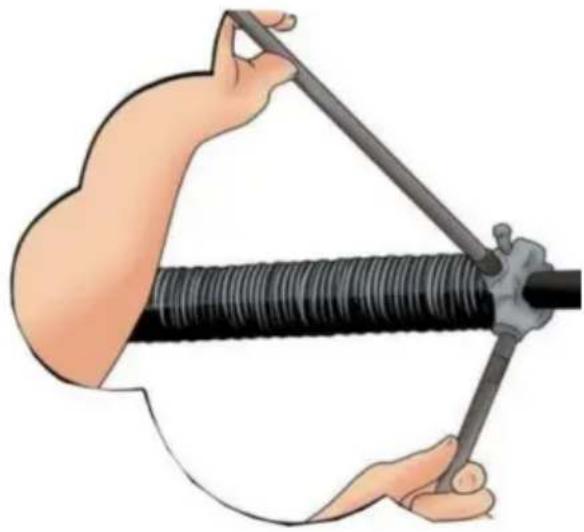

1. Wind de veren op.

Plaats 2 wikkelstaven in de wikkelkegel, zodat ze loodrecht op elkaar staan. Gebruik de staven om de veer een kwartslag per keer te draaien, waarbij de staven naar de gaten in de kegel worden verplaatst indien nodig. Volg de aanbeveling van de leverancier voor het aantal omwentelingen om te voltooien. Herhaal op de andere veer.

Opmerking:

A: Over het algemeen heb je 30 kwartslagen nodig voor een deur van 2,1 m hoog en 36 kwartslagen voor een deur van 2,4 m hoog. B: Als u de veer te strak opwindt, kan deze breken en u verwonden. Zorg er dus voor dat u de aanbevelingen van de leverancier opvolgt en wind de veer niet te veel op.

Wanneer de veer volledig is opgewonden, moet de opwindstang in een gleuf van de kegel zitten die loodrecht op de vloer staat. Tik met een hamer op de opwindstang om de veer 1/4 inch (6,4 mm) uit het midden te trekken. Herhaal aan de andere kant.

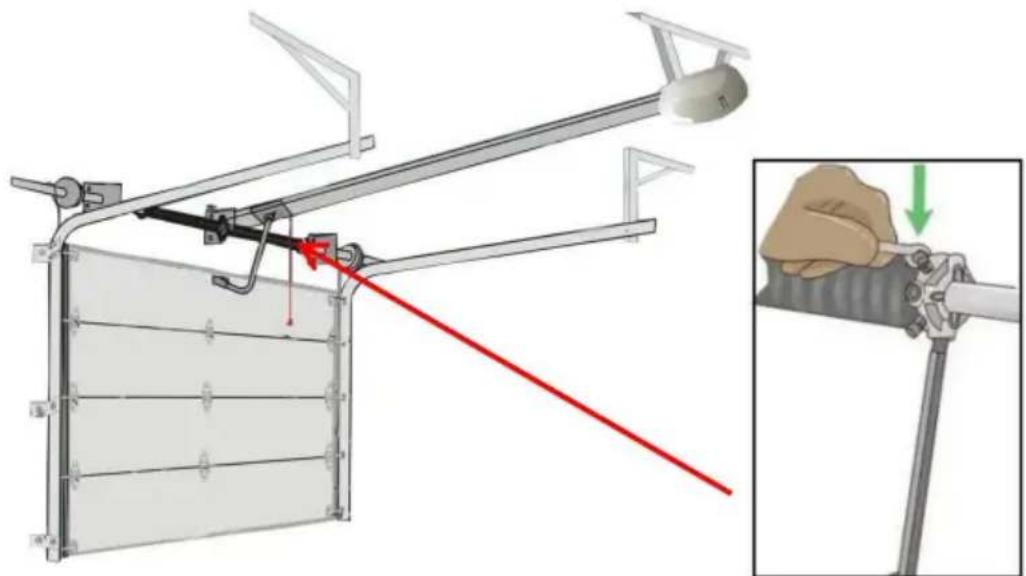

1. Draai de stelschroeven vast.

Draai elke stelschroef vast totdat deze de torsiebuis raakt. Draai de schroeven niet verder dan dit, omdat dit de torsiebuis kan vervormen of doorboren. Zorg ervoor dat u minder dan 1 volledige omwenteling draait zodra de schroeven de torsiebuis raken.

1. Verwijder de klemmen of tangen.

Het is nu veilig om de klemmen of tangen te verwijderen die u hebt gebruikt om beide onderdelen vast te houden. De torsiestaaf en de garagedeur bevinden zich nu op hun plaats.

Let op: wanneer u 1 of 2 kwartslagen moet toevoegen of losdraaien, moeten de klemmen of tangen opnieuw worden vastgezet.

1. Controleer de balans na installatie.

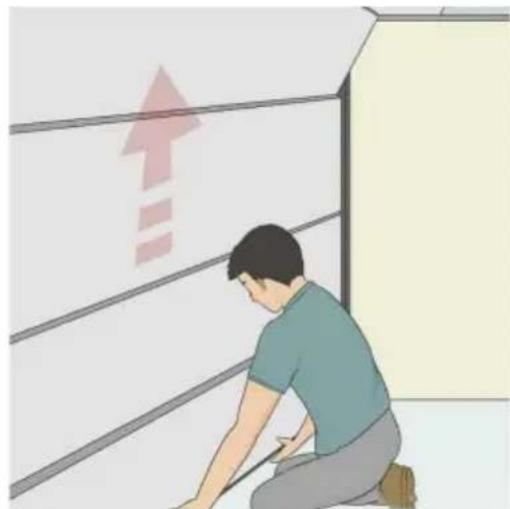

Laat de deur in de halve stand staan.

Als de deur omhoog beweegt, betekent dit dat de torsieveren te veel zijn opgewonden. In dit geval moeten beide torsieveren 1 of 2 kwartslagen worden teruggedraaid totdat de deur in evenwicht is.

ONDERHOUD

1. Gebruik een neutrale reiniger en een zachte borstel om de garagedeur meerdere keren per jaar schoon te maken.
2. Gebruik een lichte oliespray op alle veren, scharnieren, rollen en spilpunten minstens één keer per jaar om ervoor te zorgen dat uw garagedeur soepel omhoog en naar beneden schuift.
3. Eenmaal per jaar moet u de elektrische garagedeur grondig inspecteren en alle schroeven, moeren en bouten die loszitten goed vastdraaien.
4. Veeg het oppervlak af met een doek en een geconcentreerde, maar niet-bijtende reiniger. Maak de garagedeurrail en alle blootgestelde delen van de rol zorgvuldig schoon. Verwijder al het overtollige vocht.

Geëxporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREET, EASTWOOD NSW 2122, Australië

Geïmporteerd in de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technische ondersteuning en e
