Produkttyp	Vridfjäder för garageport
Märke	Vevor
Modell	250-2-32
Tråddiameter	0,250 tum (6,35 mm)
Innerdiameter	2 tum (50,8 mm)
Längd	32 tum (812,8 mm)
Material	82B gjutet stål
Antal medföljande fjädrar	2 (1 höger, 1 vänster)
Inkluderade tillbehör	2 lindningsstänger, 1 par handskar, 1 monteringsnyckel, användarhandbok
Användning	Vridfjäder för bostadsgarageport
Rekommenderat antal varv	30 kvartsvarv för port 2,1 m hög, 36 kvartsvarv för 2,4 m
Monteringsriktning	Vänsterfjäder (vänster) och högerfjäder (höger) sett framifrån
Säkerhet	Extrem spänning – överlåt installationen till en fackman
Underhåll	Rengöring med neutralt rengöringsmedel och mjuk borste flera gånger om året
Smörjning	Lätt oljespray på fjädrar, gångjärn, rullar och tappar minst en gång om året
Balanskontroll	Lämna porten i halvhöjd: om den åker upp, linda av fjädrarna 1–2 kvartsvarv
Garanti och support	www.vevor.com/support

Vanliga frågor - 250-2-32 Vevor

Hur mäter man en garageportsfjäder korrekt?

Mät tråddiametern, innerdiametern och fjäderns längd. För modell 250-2-32 är tråddiametern 0,250 tum (6,35 mm), innerdiametern 2 tum (50,8 mm) och längden 32 tum (812,8 mm).

Vad är skillnaden mellan en vänster- och högerlindad fjäder?

En vänsterlindad fjäder lindas moturs (vänster) och en högerlindad fjäder medurs (höger). För att bestämma riktningen, forma ett 'O' med pekfingret och tummen och följ trådens riktning.

Hur installerar man en Vevor vridfjäder?

Installationen är komplex och farlig. Koppla bort portöppnaren, lås fast porten med tvingar, demontera den gamla fjädern. Skjut den nya fjädern på röret, montera kabeltrummorna, linda fjädrarna enligt rekommenderat antal varv och dra åt justerskruvarna. Anlita alltid en fackman.

Hur justerar man spänningen på vridfjädern?

Använd två lindningsstänger placerade vinkelrätt i lindningskonen. Vrid fjädern i kvartsvarv. För en port som är 2,1 m hög, börja med 30 kvartsvarv. Kontrollera balansen genom att lämna porten i halvhöjd: om den åker upp, linda av 1–2 kvartsvarv.

Vilka säkerhetsåtgärder bör man vidta innan hantering av fjädern?

Fjädrarna är under extrem spänning. Använd handskar och skyddsglasögon. Använd en stabil stege, aldrig en trappstege. Lås alltid porten med låsningstvingar. Lossa inte skruvarna förrän lindningsstängerna är på plats. Försök inte installera om du inte har erforderlig erfarenhet.

Hur underhåller man garageportsfjädern?

Rengör porten flera gånger om året med neutralt rengöringsmedel och mjuk borste. Smörj fjädrar, gångjärn, rullar och tappar med lätt oljespray minst en gång om året. Inspektera och dra åt alla skruvar och bultar årligen.

Hur många varv behöver jag för min garageport?

För en port som är 2,1 m (7 fot) hög, linda fjädern 30 kvartsvarv. För 2,4 m (8 fot), använd 36 kvartsvarv. Justera sedan med 1–2 kvartsvarv om porten inte balanserar.

Varför balanserar inte min garageport efter installation?

Om porten åker upp av sig själv i halvhöjd är fjädrarna för spända: linda av dem 1–2 kvartsvarv. Om porten åker ner är fjädrarna för lösa: linda på dem 1–2 kvartsvarv. Upprepa tills perfekt balans uppnås.

Vilka verktyg medföljer Vevor-fjädern?

Kitet innehåller två lindningsstänger, ett par handskar, en monteringsnyckel och en användarhandbok. Du behöver också en låsningstång, en stege och grundläggande verktyg som en hammare.

Var hittar jag garanti eller teknisk support från Vevor?

Besök webbplatsen www.vevor.com/support för teknisk support och garantiinformation. Du kan också kontakta kundtjänst via den sidan.

BRUKSANVISNING 250-2-32 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GARAGEDÖRR FJÄDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

GARAGEDÖRR FJÄDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING

1. Hantera och installera torsionsfjädrar, expansionsfjädrar och annan garageportsutrustning, annars kan allvarlig skada eller dödsfall inträffa!
2. Läs och förstå alla instruktioner innan du börjar arbeta.
3. Professionell installation rekommenderas.
4. Försök inte installera själv om du inte har rätt verktyg, rimlig mekanisk förmåga, erfarenhet och överarmsstyrka.
5. Fjädrar och tillbehör är under extrema spänningar hela tiden. All spänning måste lossas från fjädrarna innan något arbete utförs.
6. Var uppmärksam på säkerheten för omgivande personal under installation.

MODELL OCH PARAMETRAR

Beskrivning Modell	Tråddiameter x inner diameter x langd	Material
207-2-24	0,207x2x24tum	82B & Cast Aluminium
250-2-35	0,250x2x35tum
225-2-27	0,225x2x27tum
250-2-31	0,25x2x31tum
234-2-28	0,234x2x28tum
234-2-31	0,234x2x31tum
250-2-32	0,25x2x32tum
218-2-26	0,218x2x26tum
225-2-24	0,225x2x24tum
GZ-22 0,207x2x22tum		82B & Cast Aluminium
GZ-23	0,218x2x23tum
GZ-24 0,218x2x24tum
GZ-28	0,25x2x28tum
GZ-29	0,25x2x29tum
GZ-30	0,25x2x30tum

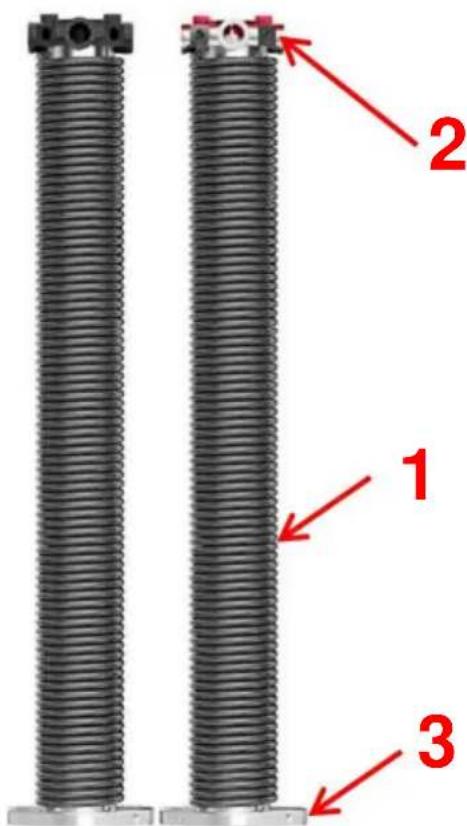

STRUKTURDIAGRAM

1. Torsionsfjäder 2. Reglerblock 3. Fast block

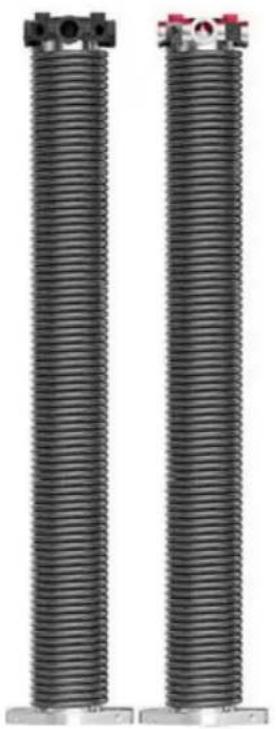

KOMPONENTER

Inga.	Bild re	Namn	Antal
1		Fjäder (dextrorotande)	1
2		Spring (Levorotary)	1
3		Slingrande stänger	2
4		Handskar	1 par
5		Monteringsnyckel	1
6		Användarmanual	1

PRODUKTANVÄNDNING

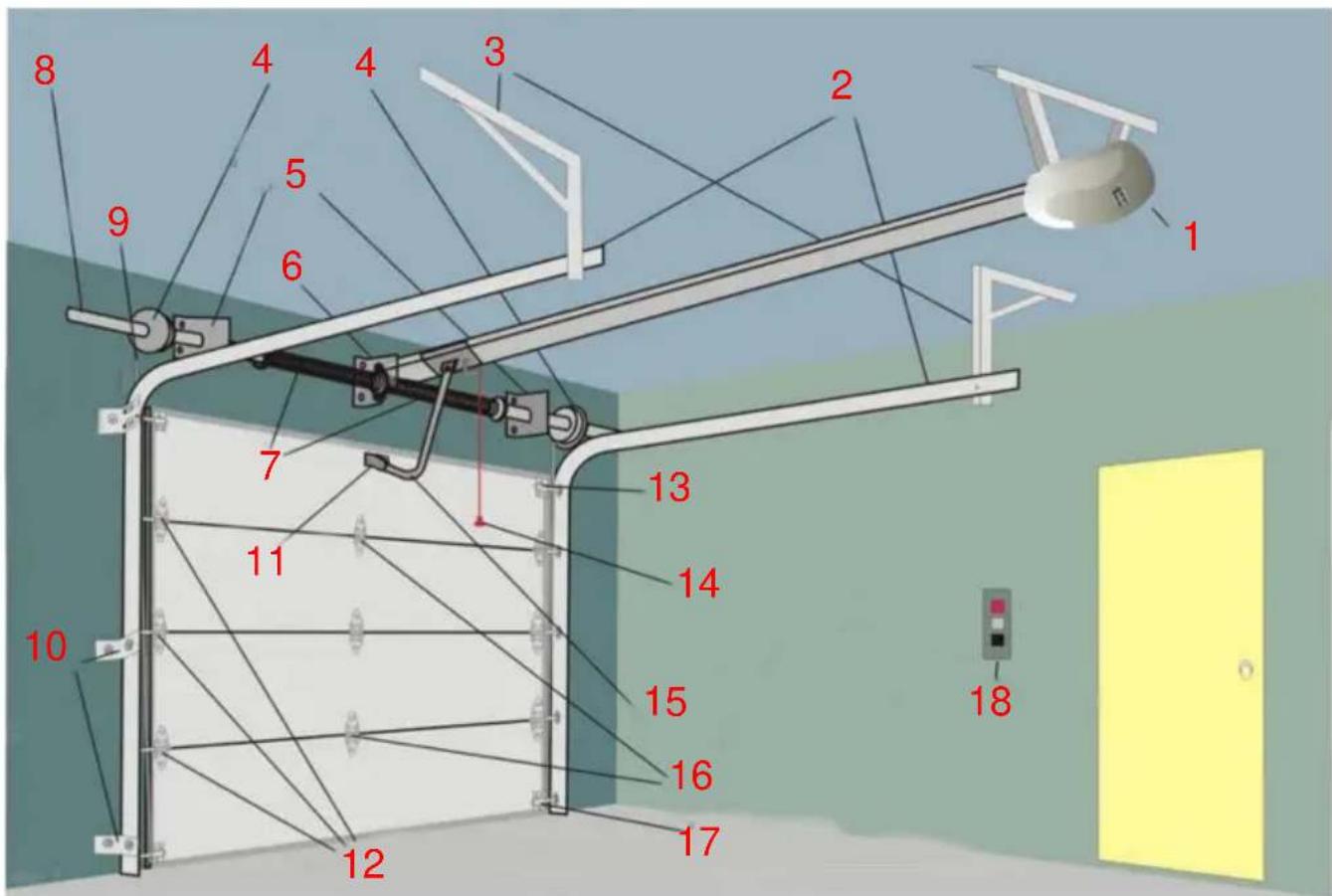

1. Dörrmaskin 2. Horisontell styrskena 3. Horisontell styrskenas fäste

1. Trådhjulet 5. Kantaxelhylla 6. Axelhylla 7. Torsionsfjäder 8. Torsionsfjäderaxel 9. Trådrep 10. Vertikalstyrskenas fäste 11. Dörrstoppare 12. På båda sidor av gångjärnet och rullen 13. Toppfäste och rulle 14. Nödlossningshandtag 15. Vevstång 16. Mittgångjärn 17. Bottenfäste och rulle 18. Väggknappsbrytare

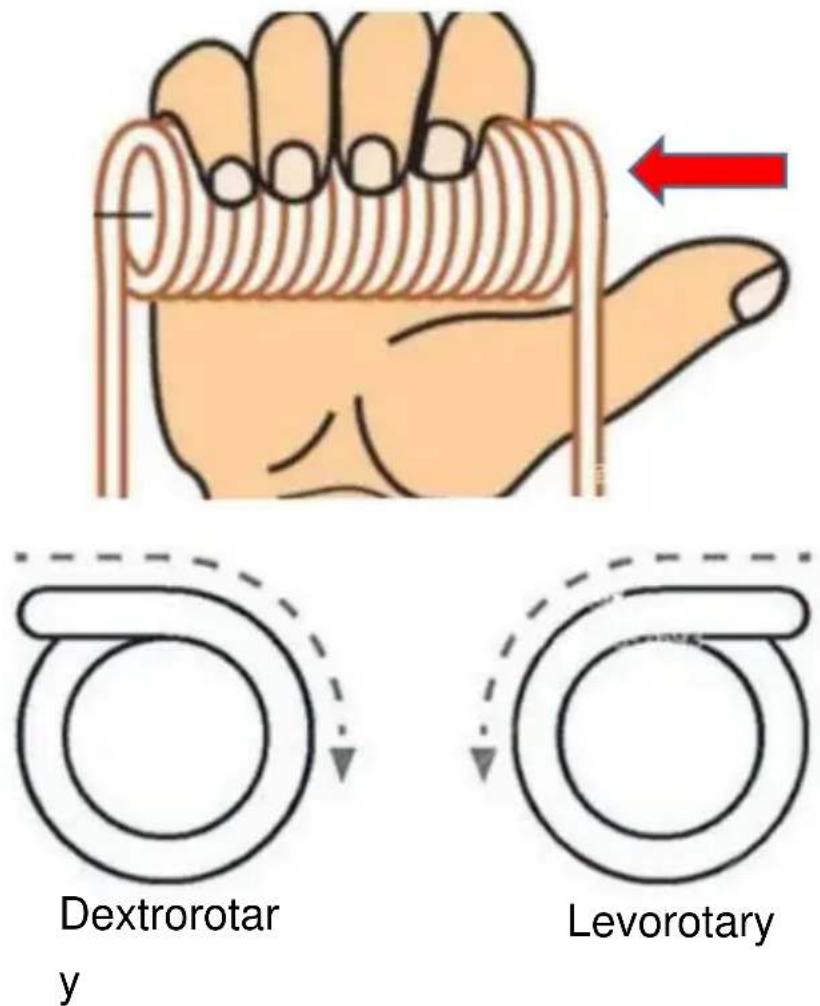

HJÄLPBART TRICK: Gör en "O" med pekfingret och tummen. Använd fingerspetsen som änden på tråden, följ riktningen nedåt med fingret och det kommer att ge dig riktningen som fjädern är spiral.

Justera fjäderspänningen: Det är farligt att justera torsionsfjädern, ring en fackman för att justera.

TA BORT DE GAMLA FJÄDRARNA

VARNING

Det är farligt att ta bort torsionsfjädern. Vänligen ring en fackman för att hantera.

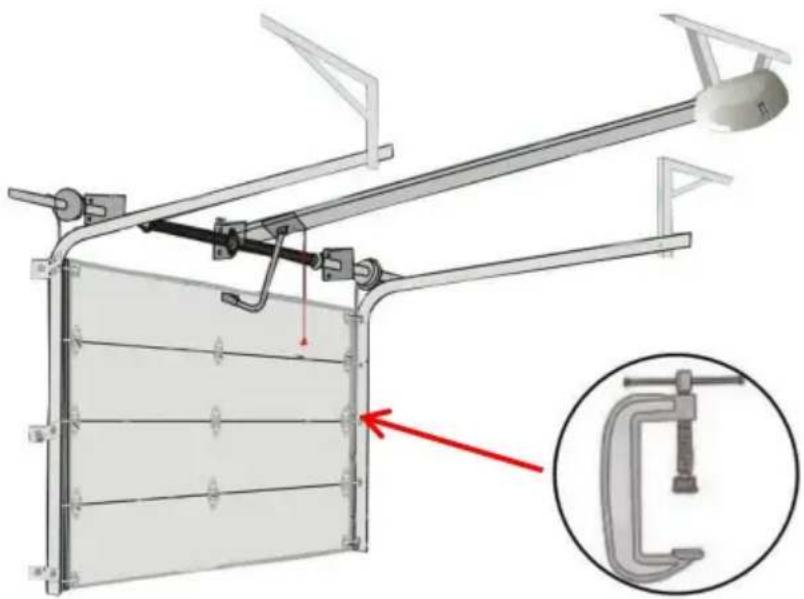

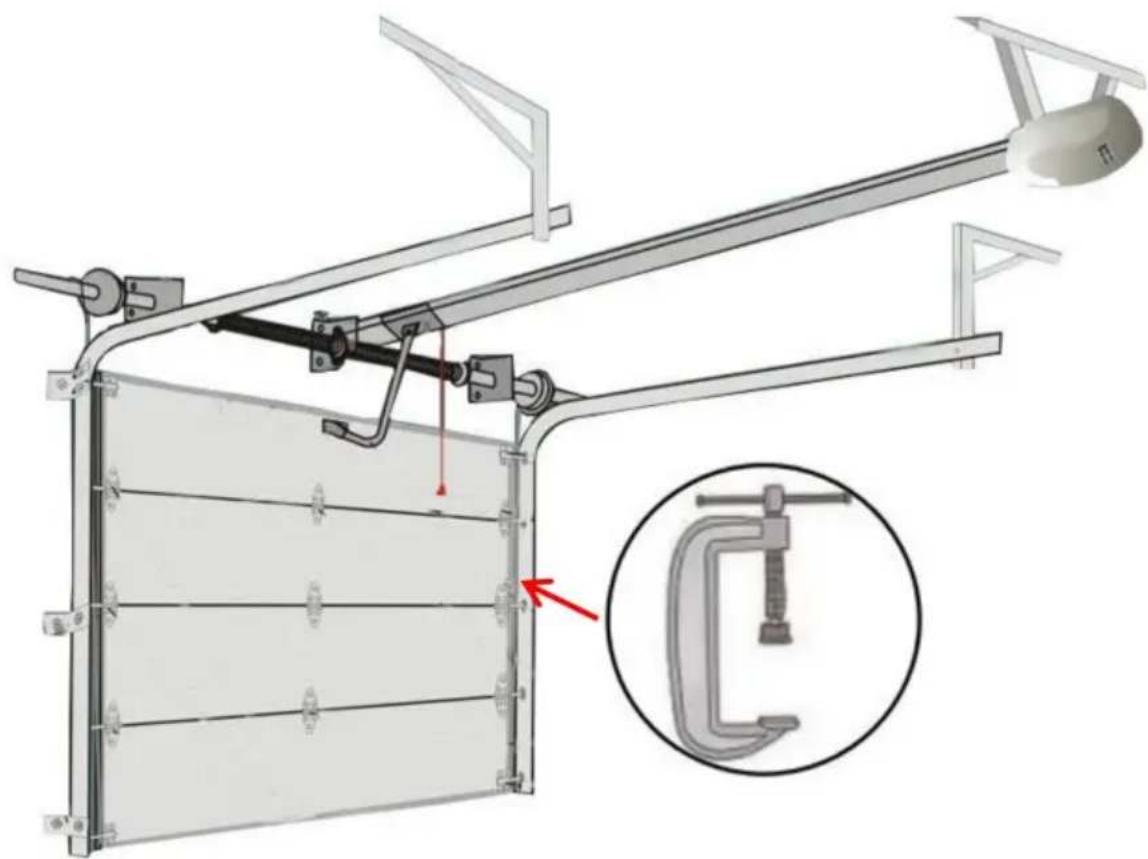

1. Koppla ur garageportsöppnaren och kläm fast dörren i spåret.

Koppla bort garageportöppnaren så att dörren förblir stängd. Använd låstänger eller en C-klämma för att säkra dörren till spåret för att hålla den från öppning när du släpper spänningen på fjädrarna.

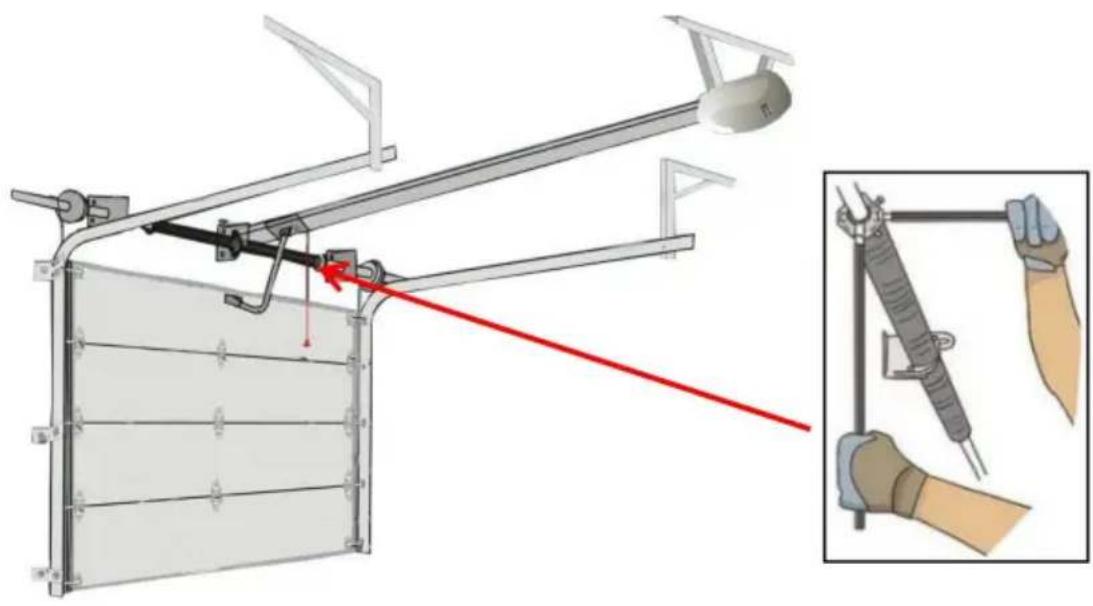

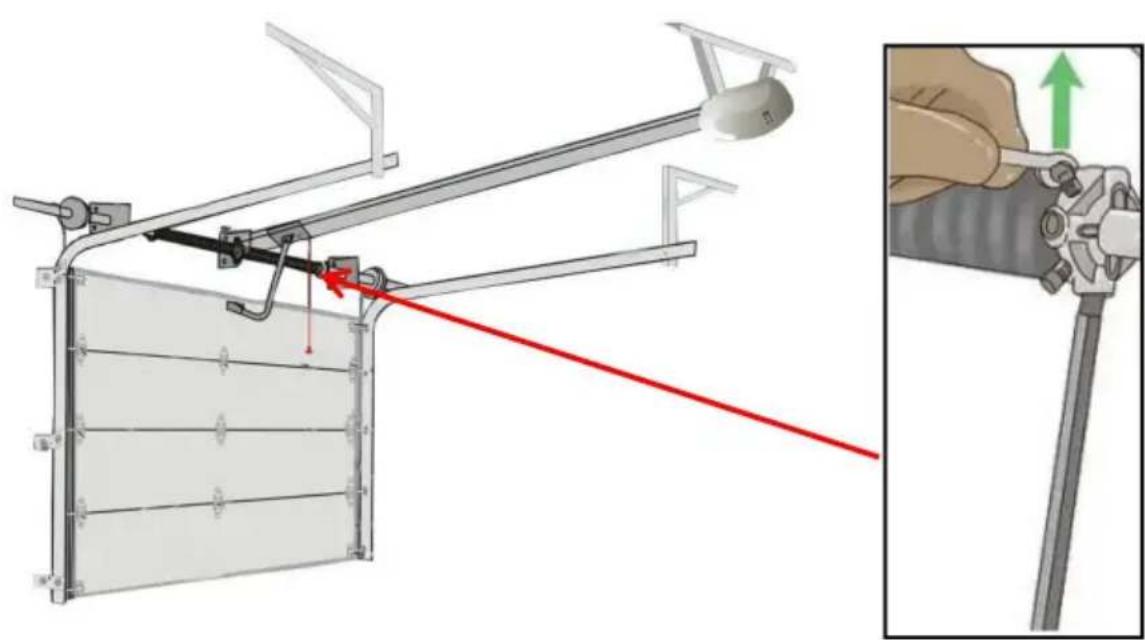

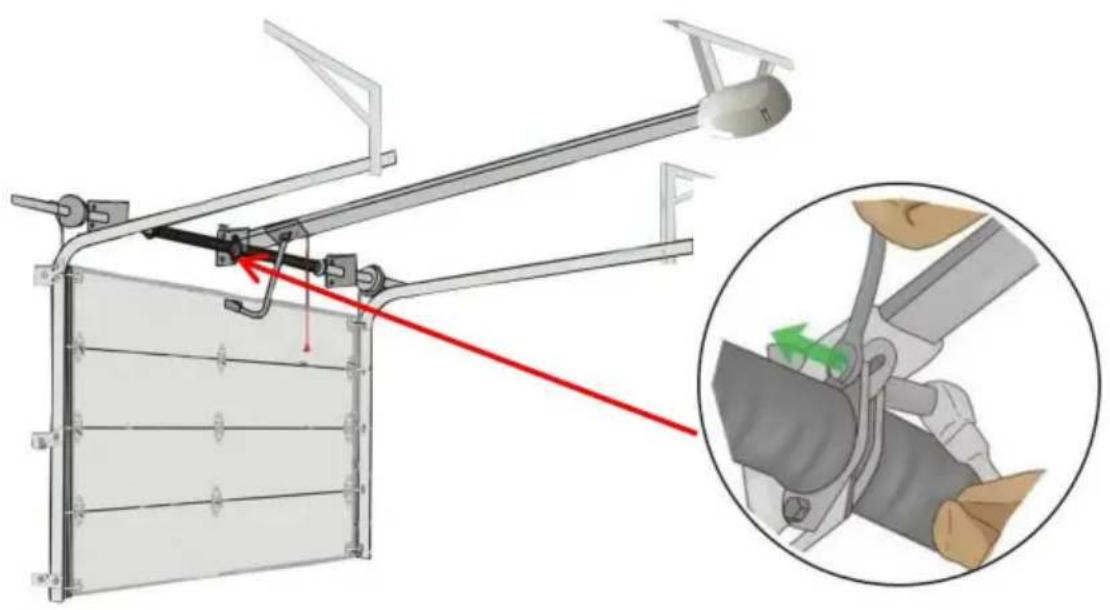

1. Lossa ställskruvarna samtidigt som du håller i varje fjäder med en lindningsstång.

Placera en stadig stege vid sidan av fjädrarna, istället för att arbeta

direkt framför dem, av säkerhetsskäl. Sätt på ögonskydd och

läderhandskar. Skjut in en lindningsstång i det nedre hålet på lindningen

kon på utsidan av 1 fjäder. Använd en skiftnyckel för att lossa de 2 ställskruvarna.

Håll ett stadigt grepp om stången eftersom fjädern kommer att expandera kraftfullt som

skruvarna lossas. Upprepa på andra sidan. För att säkerställa att stängerna passar

ordentligt in i de slingrande konhålen, fila ner ändarna.

Notera:

S: Använd en skruvmejsel eller tånghandtag för att linda upp stängerna

kan resultera i allvarliga skador, eftersom dessa verktyg inte är utformade för att hålla

fjädern på plats.

B: Undvik att stå på en hink eller stol för att nå fjädrarna. Använd en stadig

stege för att minimera risken för skador.

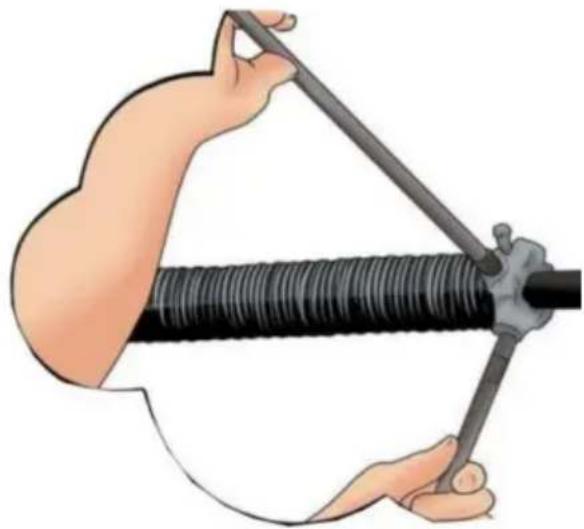

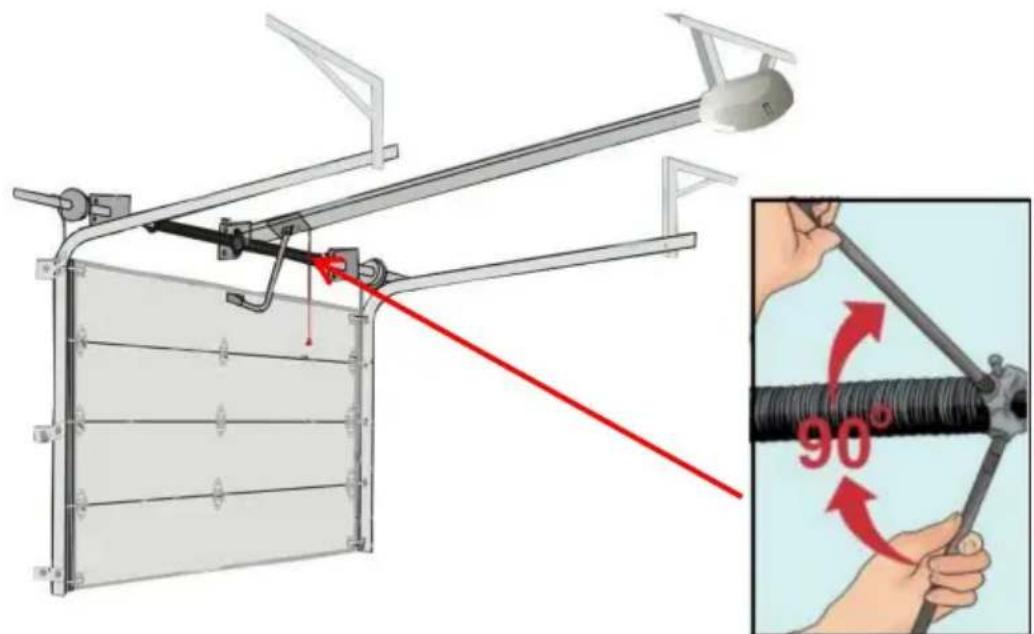

1. Varva ner varje varv med hjälp av 2 lindningsstänger.

Placera den andra lindningsstången i ett hål på lindningskonden vid en vinkelrät vinkel mot den första. Varva ner fjädern ett halvt varv åt gången i rörelse 1 lindningsstång till nästa öppna vinkelräta position efter varje halvt varv. Upprepa på den andra fjädern.

1. Ta bort muttrarna och bultarna och skjut sedan fjädrarna till ändfästet.

Använd en skiftnyckel, ta bort de två muttrarna och bultarna som håller fast varje fjäderkott till mittfästet. Skjut sedan varje fjäder mot ändfästet.

1. Säkra röret och ta bort fjädrarna, kablarna och kabeltrummorna.

Använd en låstång eller en C-klämma för att fästa torsionsröret i mittenfästet för att förhindra att det rör sig. Använd sedan en skiftnyckel för att lossa setet skruvar på båda lyftkabeltrummorna. Koppla loss lyftkablarna och skjut sedan på kabeltrummor och fjädrar från torsionsröret.

Obs: Att säkra röret är ett viktigt steg som kommer att förhindra att röret flyttar runt och potentiellt skadar dig, så se till att låsa röret helt på plats.

INSTALLERA DE NYA FJÄDRARNA

VARNING

Det är farligt att installera torsionsfjädern. Ring en professionell för att utföra arbetet.

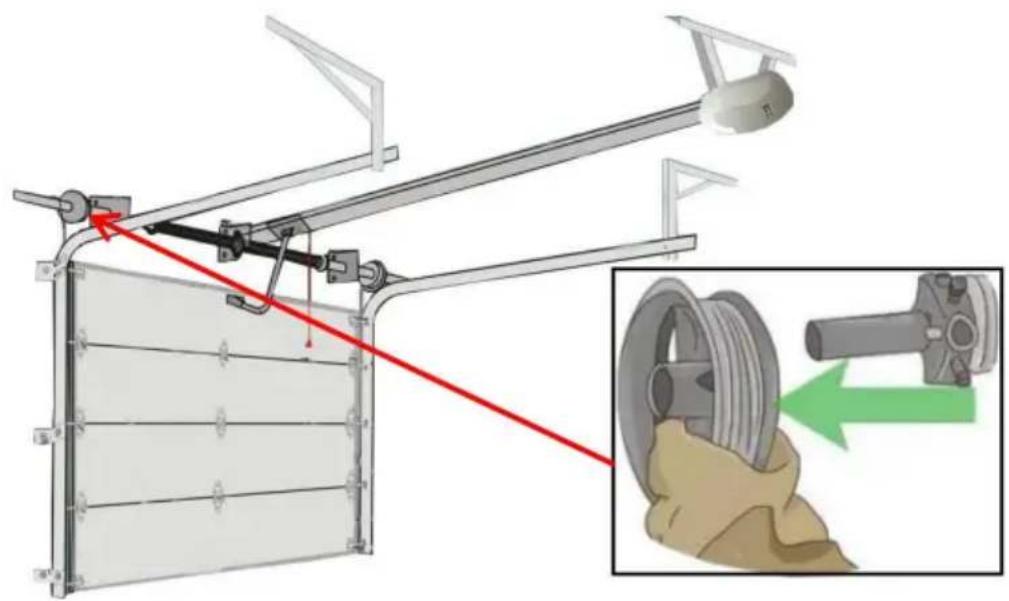

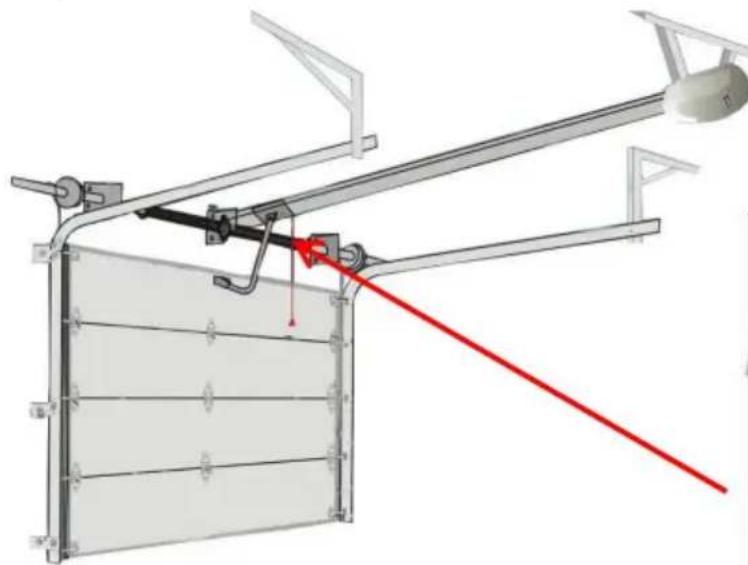

1. Skjut den vänstra fjädern på röret och lägg till kabeltrumman.

När dina nya fjädrar kommer, sätt den nya vänstra fjädern på torsionsröret, gör

se till att den stationära konen på fjäderns ände är vänd mot mittfästet.

Efter att den nya fjädern har skjutits på plats, sätt tillbaka kabeltrumman och sätt in torsionsstången i vänstra lagerhuset.

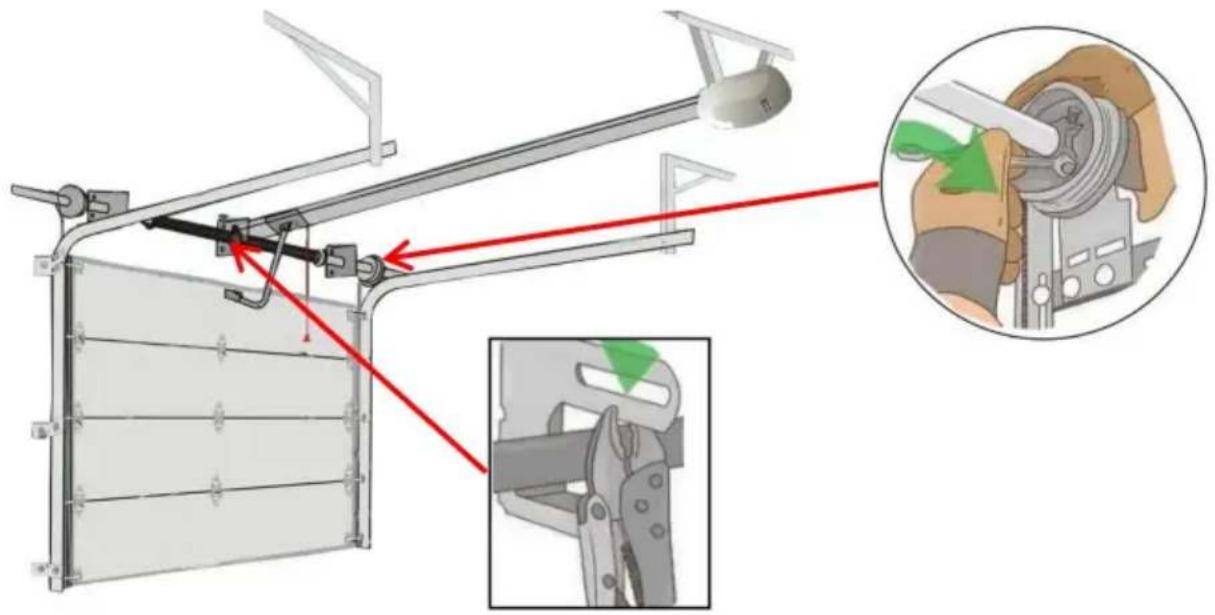

1. Montera mittlagret och den högra fjädern och fäst sedan konerna.

Skjut torsionsstången åt vänster och lägg sedan till mittlagret. Skjut den högra fjädern på stången och tryck in lagret i den stationära konen. Anslut båda stationära koner till mittfästet med muttrarna och bultarna du tog bort tidigare. Ta bort låsstången eller klämman från mittfästet.

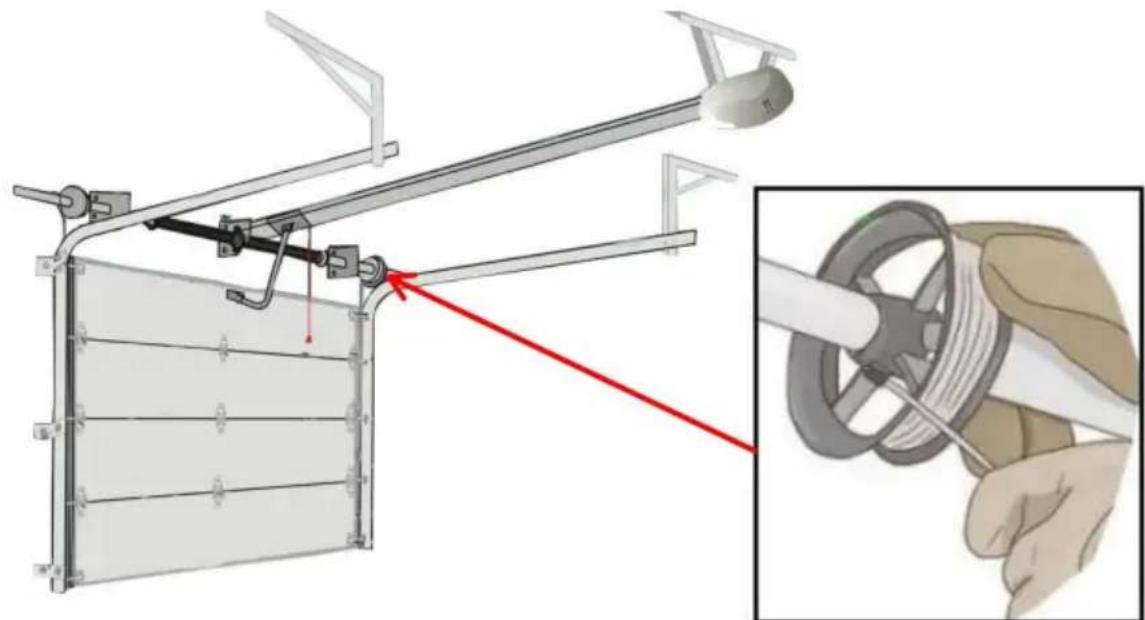

1. Trä kablarna och dra åt trummorna.

Dra lyftkabeln mellan rullen och dörrkarmen. Skjut lyftkabelstoppet

genom kabelöppningen på trumman. Fäst sedan låsstången på torsionsröret

för att säkra den på plats. Snurra på trumman för att linda in kabeln i spåren och dra sedan ställskruvarna. Upprepa på andra sidan, lämna låsstången på plats.

Obs: För att luckan ska fungera korrekt måste du ha samma spänning på båda sidorna, så var noga med att dra åt varje sida jämnt.

4. Vind fjädrarna.

Sätt in 2 lindningsstänger i lindningskolen så att de är vinkelräta mot varandra. Använd stängerna för att vrida fjädern ett kvarts varv åt gången, flytta stängerna till nya hål i konen vid behov. Följ leverantörens rekommendation för antal varv att slutföra. Upprepa på den andra sidan.

Notera:

S: Generellt sett behöver du 30 kvartsvarv för en 7 fot (2,1 m) hög dörr och 36 kvartsvarv för en 8 fot (2,4 m) hög dörr. B: Om fjädern dras för hårt kan den gå sönder och skada dig, så var säker på att följa leverantörens rekommendation och inte överlinda fjädern.

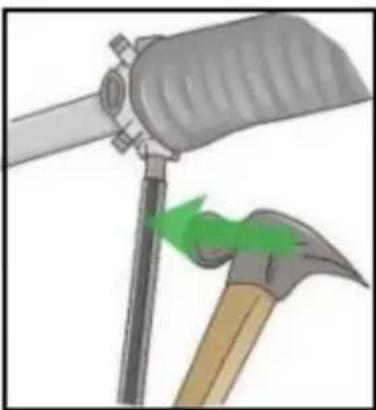

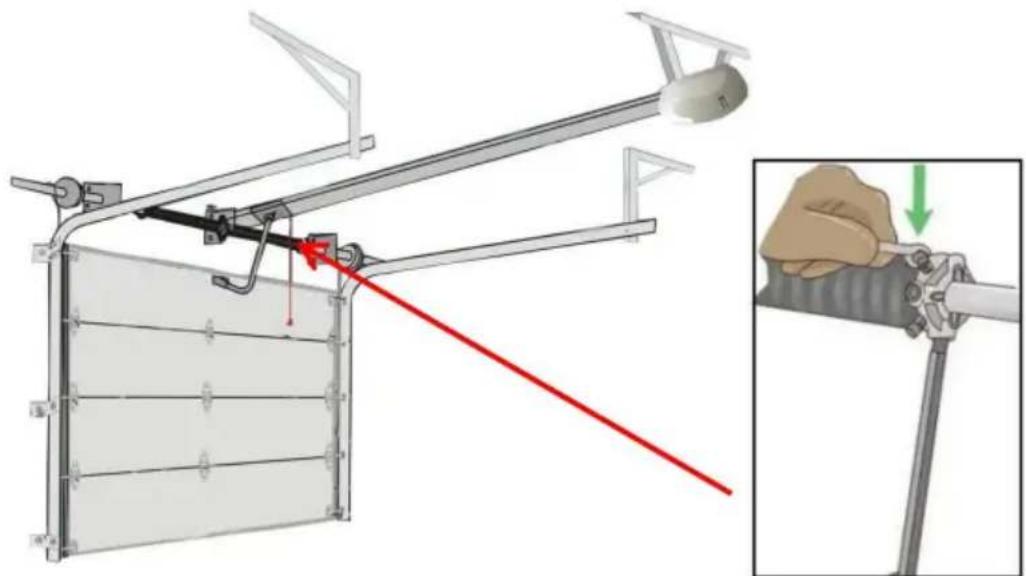

1. Sträck ut fjädrarna 6,4 mm (1/4 tum).

När fjädern är helt lindad, lämna 1 lindningsstång i en skåra på konen

vinkelrätt mot golvet. Knacka på lindningsstången med en hammare för att sträcka fjädern 1/4 tum (6,4 mm) ut från mitten. Upprepa på andra sidan.

6. Dra åt stallskruvarna.

Dra åt varje stallskruv tills den kommer i kontakt med torsionsröret. Dra åt skruvarna mer än detta kan förvränga eller punktera torsionsröret, så se till att tjäna mindre än 1 helt varv när skruvarna nuddar torsionsröret.

7. Ta bort klämmorna eller tången.

Det är nu säkert att ta bort klämmorna eller tången som du använde för att hålla båda torsionsstången och själva garageporten på plats.

Obs: När ska man lägga till eller varva av 1 eller 2 kvarts måste hållas på varvs klämmor eller tång igen.

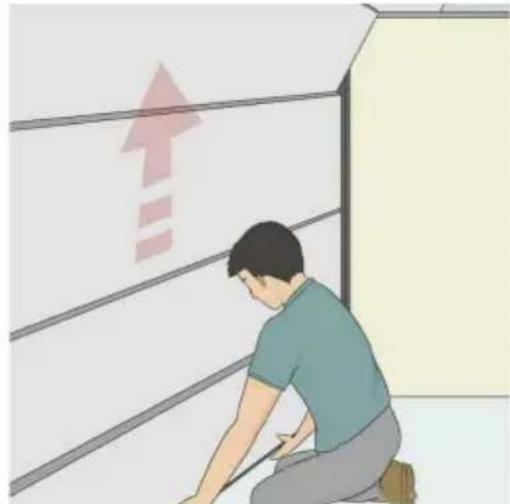

Lämna dörren i halvvägsläge:

Om dörren rör sig uppåt på sig själv betyder det att torsionsfjädern lindas för mycket, i detta fall, för att varva bända torsionsfjädern 1 eller 2 kvarts varv tills själva dörren balanserar.

UNDERHÅLL

1. Använd ett neutralt rengöringsmedel och en mjuk borste för att rengöra garageporten flera gånger om året.
2. Använd en lätt oljespray på alla fjädrar, gångjärn, rullar och pivotpunkter minst en gång om året för att din garageport ska kunna glida upp smidigt och ner.
3. En gång om året bör du inspektera den elektriska garageporten noggrant och dra åt alla skruvar, muttrar eller bultar som kan vara lösa.
4. Torka av garageportens spår med en trasa och ett koncentrerat men utspätt rengöringsmedel, och rengör noggrant alla utsatta delar av vältan för att ta bort all överflödig fukt.

Teknisk support och e-garanticertifikat www.vevor.com/support
