INSTRUKCJA OBSŁUGI IS940.1 i.safe Mobile

Niniejsza instrukcja obsługi stanowi część urządzenia IS940.1 (model M940A01). Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.

» Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą Instrukcję obsługi, zwracając szczególnie uwagę na część „PRZEPISY BEZPIECZEŃSTWA PRZECIWWY-BUCHOWEGO” i ostrzeżenia oznaczone symbolem ostrzegawczym. Brak przestrzegania tych instrukcji lub brak ich zrozumienia może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
» Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
»Przestrzegać lokalnych przepisów bezpieczeństwa.
» Urządzenia należy używać wyłącznie w obszarach zagrożonych wybuchem stref 1/21 i 2/22 lub poza obszarami zagrożonymi wybuchem.
» Przed wejściem z urządzeniem do obszaru zagrożonego wybuchem

• upewnić się, że do urządzenia są podłączone wyłącznie zatwierdzone akcesoria – patrz rozdział „Podłączanie akcesoriów”,
• upewnić się, że między połówkami urządzenia nie ma odstępu,
• upewnić się, że urządzenie nie jest uszkodzone,
• upewnić się, że wszystkie etykiety na urządzeniu są czytelne,
• w urządzeniu powinien być instalowany wyłącznie akumulator dostarczony w zestawie lub zatwierdzony akumulator zamienny,
• upewnić się, że bateria nie jest uszkodzona – patrz sekcja „Wymiana baterii”,
• upewnić się, że bateria jest mocno przykręcona.

» W przypadku używania urządzenia w obszarze zagrożonym wybuchem

• nie luzować śrub urządzenia,
• nie podłącać do urządzenia żadnych akcesoriów,
• nie otwierać pokryw żadnych interfejsów,
• nie ładować urządzenia za pośrednictwem USB-C lub 16-wtykowego interfejsu ISM,
• nie otwierać urządzenia,
• nieuszkodzić urządzenia.

» W następujących przypadkach natychmiast wyłącać urządzenie i bezzwłocznie opuszczać obszar zagrożony wybuchem:

• nieprawidłowe działanie urządzenia,
• obudowa urządzenia uległa uszkodzeniu,
• urządzenie zostało poddane nadmiernym obciążeniom,
• urządzenie było przechowywane w nieprawidłowy sposób,
• etykiety na urządzeniu nie są czytelne.

» Nie modyfikować struktury urządzenia.

» Nie narażać urządzenia na działanie wysokich temperatur.

» Nie narażać urządzenia na działanie silnego promieniowania UV.

» Unikać środowiska, gdzie występują wyładowania elektryczne.

» Nie narażać urządzenia na działanie agresywnych kwasów ani zasad.

» Nie używać urządzenia w miejscach, w których jest to zabronione.

» Nie dotykać wyświetlacza ostrymi przedmiotami.

» Chronić urządzenie i zasilacz przed działaniem silnych pół magnetycznych, takich jak na przykład pola emitowane przez płyty indukcyjne lub kuchenki mikrofalowe.

» Używać wyłącznie akcesoriów zatwierdzonych przez firmę i.safe MOBILE GmbH.

» Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

» Wyłącać urządzenie w klinikach i innych ośrodkach medycznych.

» Zawsze zachowywać bezpieczną odległość co najmniej 15 cm między urządzeniem a rozrusznikiem serca lub aparatem słuchowym. Urządzenie może niekorzystnie wpływać na działanie urządzeń medycznych, takich jak rozruszniki serca i aparaty słuchowe.

» W przypadku korzystania z urządzenia podczas prowadzenia pojazdu silnikowego pamiętać o przestrzeganiu obowiązujących przepisów krajowych.

» Przed użyciem słuchawek lub zestawu słuchawkowego ustawić regulator głośności urządzenia na 50 % głośności maksymalnej. Następnie stopniowo regulować głośność.

» Urządzenie można ładować wyłącznie za pomocą kabla USB-C i.safe PROTECTOR 2.0 lub innego sprzętu do ładowania zatwierdzonego przez firmę i.safe MOBILE GmbH.

» Urządzenie ładować wyłącznie w temperaturze otoczenia od 0 °C do +45 °C (+32 °F do +113 °F).

» Nie ładować urządzenia w pobliżu substancji łatwopalnych.

ŁADOWANIE ZA POŚREDNICTWEM USB-C LUB 16-WTYKOWEGO INTERFEJSU ISM

» Ładować urządzenie tylko w suchych pomieszczeniach.

» Nie ładować urządzenia w wilgotnym lub zapylonym otoczeniu.

» W przypadku korzystania z zasilacza USB innego producenta należy zwrócić uwagę na poniższe kwestie:

• Zasilacz USB innej firmy musi być zgodny z obowiązującymi przepisami krajowymi oraz międzynarodowymi i regionalnymi normami bezpieczeństwa.
• Zasilacz USB innej firmy musi mieć minimalną moc wyjściową od 10 W do 15 W, aby zapewnić określone szybkości ładowania. Urządzenie nie obsługuje szybkiego ładowania USB PD.
• Nawet w przypadku korzystania z zasilacza USB innej firmy, urządzenie należy ładować wyłącznie przy użyciu dostarczonego kabla i.safe PROTECTOR 2.0 USB-C.

ŁADOWANIE ZA POŚREDNICTWEM STACJI DOKUJĄCEJ IS-DS940.1

Zobacz instrukcję obsługi IS-DS940.1 na stronie

Korzystanie z tego urządzenia zakłada, że operator przestrzega przedmiotowych przepisów bezpieczeństwa oraz że zapoznał się z treścią podręcznika, instrukcji dotyczących bezpieczeństwa i certyfikatu.

W przypadku stosowania w obszarach zagrożonych wybuchem należy przestrzegać dodatkowo następujących przepisów bezpieczeństwa:

OSŁONY

» Na obszarach zagrożenia wybuchem pokrywy 16-wtykowego interfejsu ISM i interfejsu USB-C powinny być zamknięte.
» 12-wtykowy interfejs dokujący nie musi być zakryty na obszarach zagrożenia wybuchem. Gdy urządzenie nie jest używane, zaleca się chronić 12-wtykowe złącze dokujące przed zabrudzeniem.

» Do 16-wtykowego okrągłego interfejsu ISM dozwolone jest podłączanie wyłącznie akcesoriów zatwierdzonych przez firmę i.safe MOBILE GmbH poza obszarami zagrożenia wybuchem.
» Na obszarach zagrożenia wybuchem można stosować następujące akcesoria podłączone do 16-wtykowego interfejsu ISM:
-zestaw słuchawkowy IS-HS2A.1
-Zdalny mikrofon głośnikowy IS-RSM3A.1
-przycisk PTT IS-PTTB1A.1
-przycisk PTT IS-PTTB1A.1 wraz z zestawem słuchawkowym IS-HDHS1x.1
-inne akcesoria zatwierdzone przez firmę i.safe MOBILE GmbH.

» Rozłączanie i podłączanie przycisku IS-PTTB1A.1 z zestawem słuchawkowym IS-HDHS1x.1 za pośrednictwem połączenia Nexus® może odbywać się na obszarach zagrożenia wybuchem, jeśli przycisk PTT IS-PTTB1A.1 jest podłączony wraz z zestawem słuchawkowym IS-HDHS1x.1 do 16-wtykowego interfejsu ISM urządzenia. W przypadku korzystania z przycisku IS-PTTB1A.1 bez zestawu słuchawkowego IS-HDHS1x.1 nieużywane gniazdo Nexus® w IS-PTTB1A.1 może być otwarte na obszarach zagrożenia wybuchem. Gdy urządzenie nie jest używane, zalecana jest ochrona złącza Nexus® przed zabrudzeniem.

» W przypadku korzystania z akcesoriów z zapięciami na rzepy (np. zestawu słuchawkowego IS-HDHS1B.1) zapięcie na rzepy można regulować wyłącznie poza obszarami zagrożonymi wybuchem.

» 16-wtykowe złącze ISM akcesorium powinno być prawidłowo podłączone do 16-wtykowego interfejsu ISM.

» Stację dokującą IS-DS940.1 lub akcesoria zatwierdzone przez firmę i.safe MOBILE GmbH można podłączać w celu transmisji danych i ładowania w obszarach zagrożenia wybuchem do 12-pinowego interfejsu dokującego.

OCHRONA IP

» Aby zagwarantować ochronę IP, należy upewnić się, czy wszystkie uszczelki urządzenia zostały na nim prawidłowo zamontowane. Pomiędzy akumulatorem a obudową nie może być dużej szczeliny.

ŁADOWANIE

» Kabel i.safe PROTECTOR 2.0 USB-C, inne akcesoria zatwierdzone przez firmę i.safe MOBILE GmbH lub akcesoria zapewniające U _m = 5,88 V można podłącać do interfejsu USB-C w celu ładowania lub transferu danych wyłącznie poza obszarami zagrożenia wybuchem.

» Urządzenie może być ładowane wyłącznie w temperaturze otoczenia między 0 °C do +45 °C (+32 °F do +113 °F).

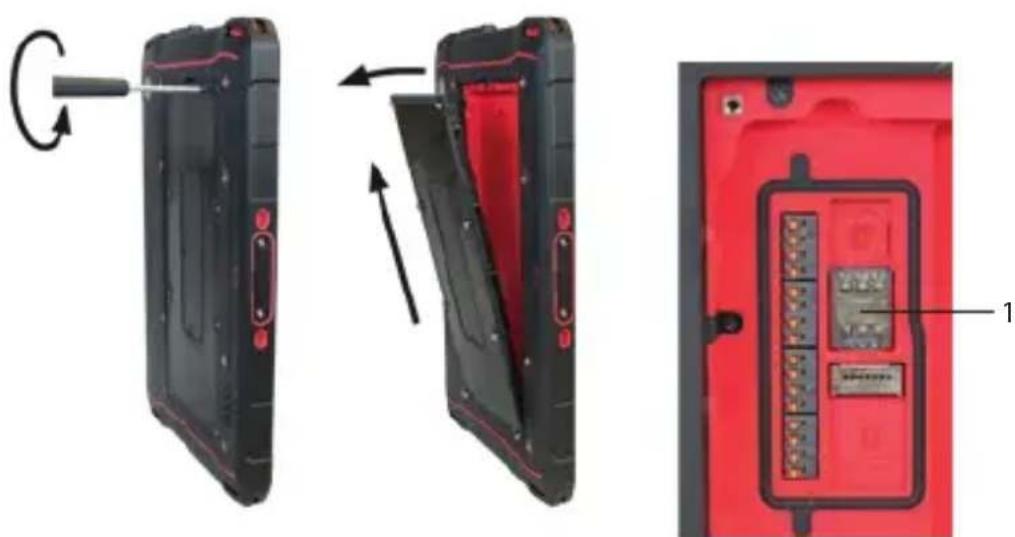

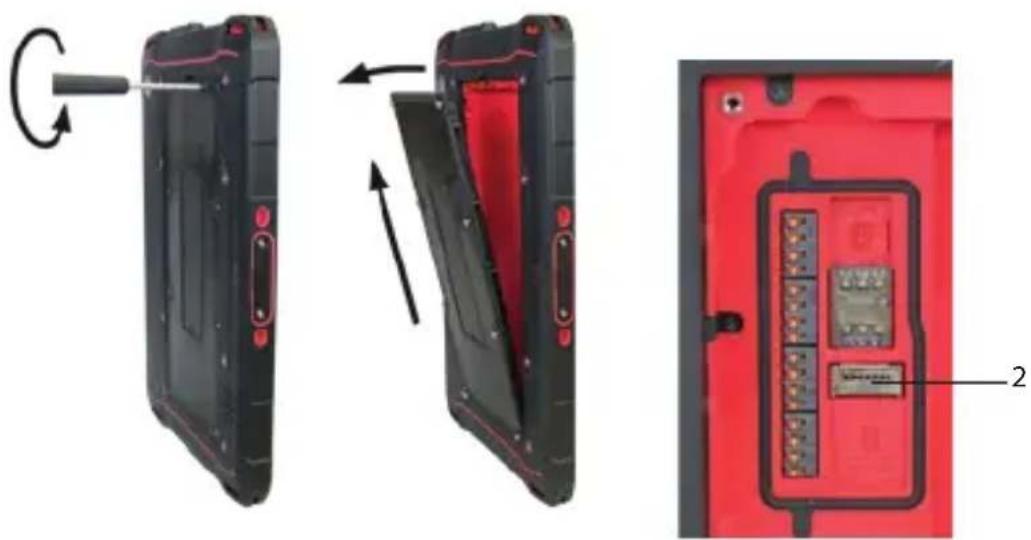

KARTY SIM I SD

» W strefie zagrożonej wybuchem można stosować w odpowiednim gnieździe karty Nano-SIM spełniające parametry iskrobezpieczeństwa wymienione w certyfikacie.
» W strefie zagrożonej wybuchem można stosować w odpowiednim gnieździe karty microSD typu IS-SD164.1 lub karty microSD spełniające parametry iskrobezpieczeństwa wymienione w certyfikacie.

UDERZENIA

» Urządzenie nie może być wystawiane na działanie żracych kwasów ani zasad.
» Urządzenie musi być chroniony przed uderzeniami o dużej energii, przed nadmierna emisją promieniowania UV oraz przed procesami silnego naładowania elektrostatycznego.

WARUNKI UŻYTKOWANIA

» Dopuszczalny zakres temperatur otoczenia wynosi od -20 °C do +55 °C (-4 °F do +131 °F).
» Urządzenie może być używane tylko w strefach 1, 2, 21 lub 22.

W przypadku jakichkolwiek obaw o bezpieczeństwo korzystania z urządzenia należy natychmiast zaprzestać jego użycia i wynieść je z obszaru zagrożonego wybuchem. Należy zabezpieczyć urządzenie przed przypadkowym ponownym uruchomieniem. Bezpieczeństwo urządzenia może być zagrożone, między innymi, w następujących przypadkach:

» obudowa urządzenia nosi ślady uszkodzeń,
» Urządzenie, które zostało poddane nadmiernym obciążeniom.
» urządzenie było przechowywane w nieprawidłowy sposób,
» oznaczenia lub etykiety na urządzeniu są nieczytelne.

Zaleca się zwrócenie wadliwego lub uszkodzonego urządzenia (także w przypadku podejrzeń tego rodzaju) firmie i.safe MOBILE GmbH w celu kontroli.

BATERIA

Akumulator zawiera materiały łatwopalne, takie jak rozpuszczalniki organiczne. Niewłaściwe obchodzenie się z akumulatorem może spowodować pożar, dymienie lub wybuch. Stwarza to ryzyko śmierci i poważnych urazów!

Przestrzegać następujących zasad:

» W przypadku codziennego korzystania z urządzenia wymienić akumulator po upływie 2 lat od jego pierwszego użycia, a najpóźniej po 500 cyklach ładowania lub w przypadku wystąpienia znacznego skrócenia czasu pracy urządzenia.
» Nie używać akumulatora po wykryciu nieprawidłowości, np. wydzielania się zapachu lub ciepła czy powstania przebarwienia lub odkształcenia.
» Nie używać i nie dotykać nieszczelnego akumulatora.
» Nie zbliżać akumulatora do otwartego ognia, grzejnika czy innego źródła wysokiej temperatury (powyżej 80 °C (176 °F)).
» Nie używać akumulatora w miejscach, w których powstają ładunki elektrostatyczne o napięciu przekraczającym 100 V.
» Nie zanurzać akumulatora w cieczach, np. wodzie, napojach etc.

» Nie umieszczać akumulatora w kuchence mikrofalowej lub innych urządzeniach kuchennych ani w ich pobliżu.
» Nie używać akumulatora w urządzeniach, do których nie został przeznaczony.
» Nie zwierać styków akumulatora.
» Chronić akumulator przed zbyt silnymi uderzeniami.
» Nie wbijać gwoździ w akumulator ani nie uderzać w niego młotkiem.
» Nie rozbierać akumulatora na części.
» W celu transportu akumulatora zapakować go bezpiecznie w walizkę lub kartonowe pudełko.
» Nie ładować akumulatora w pobliżu substancji łatwopalnych.
» Ładować akumulator wyłącznie przy użyciu urządzeń do ładowania zatwierdzonych przez firmę i.safe MOBILE GmbH.
» Ładować akumulator wyłącznie w temperaturze otoczenia od 0 °C do +45 °C (+32 °F do +113 °F).
» ŁADOWANIE ZA POŚREDNICTWEM USB-C LUB 16-WTYKOWEGO INTERFEJSU ISM: Ładować akumulator wyłącznie w suchych pomieszczeniach. Nie ładować akumulatora w zakurzonym lub wilgotnym otoczeniu.
» Jeśli akumulator nie będzie używany przez dłuższy czas, wyjąć go z urządzenia. Co 3–6 miesięcy ładować akumulator do poziomu ok. 50–70 % w celu uniknięcia jego głębokiego rozładowania.
» Przechowywać akumulator w chłodnym i suchym miejscu w celu zachowania jego właściwości.
» Nie przechowywać akumulatora wraz z metalowymi przedmiotami.
» Nie wyrzucać akumulatora razem z odpadami domowymi.
» Poddać akumulator recyklingowi zgodnie z lokalnymi przepisami.

MAKSYMALNA MOC WYJŚCIOWA

Pasma częstotliwości Maksymalna moc wyjściowa

LTE Band 1: 22.87 dBm LTE Band 3: 22.81 dBm LTE Band 5: 22.94 dBm

LTE Band 7: 22.86 dBm LTE Band 8: 22.76 dBm LTE Band 20: 22.95 dBm

LTE Band 28: 22.73 dBm LTE Band 40: 23.12 dBm LTE Band 41: 23.19 dBm

LTE Band 42: 22.83 dBm LTE Band 43: 23.12 dBm LTE Band 68: 22.55 dBm

n1: 22.96 dBm n3: 23.15 dBm n5: 23.22 dBm

n7: 23.09 dBm n8: 23.10 dBm n20: 23.07 dBm

n28: 22.97 dBm n38: 23.14 dBm n40: 23.17 dBm

n41: 23.13 dBm n77: 23.13 dBm n78: 23.22 dBm

n41 UL MIMO: 22.78 dBm n77 UL MIMO: 22.43 dBm n78 UL MIMO: 22.45 dBm

CA_1C: 22.85 dBm CA_3C: 22.79 dBm CA_7C: 22.72 dBm

CA_42C: 22.82 dBm CA_8B: 22.74 dBm CA_38C: 22.95 dBm

CA_40C: 23.01 dBm CA_5B: 22.93 dBm CA_41C: 23.10 dBm

BT: 8.33 dBm 2.4G: 19.35 dBm 5.8G: 13.89 dBm

BLE: 8.24 dBm 5G: 16.34 dBm NFC: -27.30 dBuA/m przy 10 m

WYNIKI BADANIA SAR (SWOISTEGO TEMPA POCHŁANIANIA ENERGII)

Limit SAR w Europie wynosi 2,0 W/kg dla ciała przy 5 mm. Limit SAR w Europie wynosi 4,0 W/kg dla kończyn przy 0 mm. Urządzenie zostało przetestowane pod kątem tego limitu SAR. Najwyższa wartość SAR zgłoszona zgodnie z tą normą podczas certyfikacji produktu dla kończyn wynosi 1,131 W/kg. Urządzenie zostało przetestowane pod kątem typowego noszenia na ciele, przy czym tylna część słuchawki znajdowała się w odległości 0 mm od ciała. Klipsy do paska, kabury i podobne akcesoria nie powinny zawierać metalowych elementów. Korzystanie z akcesoriów, które nie spełniają tych wymagań, może być niezgodne z wymaganiami dotyczącymi ekspozycji na fale radiowe i należy tego unikać.

OSTRZEŻENIE DOTYCZĄCE WI-FI

Pasmo częstotliwości: 5150 - 5250 MHz:

» Do użytku w pomieszczeniach: Tylko wewnątrz budynków. Instalacje i użytkowanie wewnątrz pojazdów drogowych i wagonów kolejowych są niedozwolone.
» Ograniczone użytkowanie na zewnątrz: Jeśli urządzenie jest używane na zewnątrz, nie może być przymocowane do stałej instalacji lub do zewnętrznego nadwozia pojazdów drogowych, stałej infrastruktury lub stałej anteny zewnętrznej. Użytkowanie przez bezzalogowe systemy powietrzne (UAS) jest ograniczone do zakresu 5170 - 5250 MHz.

Pasmo częstotliwości: 5250 - 5350 MHz:

» Użytkowanie wewnątrz budynków: Tylko wewnątrz budynków. Instalacje i użytkowanie w pojazdach drogowych, pociągach i samolotach są niedozwolone.
» Użytkowanie na zewnątrz jest niedozwolone. Użytkowanie instalacji WAS/RLAN w dużych statkach powietrznych (z wyłączeniem śmigłowców wielosilnikowych) jest dozwolone do dnia 31 grudnia 2028 r.

Zakres częstotliwości: 5470 - 5725 MHz:

» Instalacje i użytkowanie w pojazdach drogowych, pociągach i statkach powietrznych oraz użytkowanie w bezzałogowych systemach powietrznych (UAS) są niedozwolone.
» Eksploatacja instalacji WAS/RLAN w dużych statkach powietrznych (z wyłączeniem śmigłowców wielosilnikowych), z wyjątkiem zakresu częstotliwości 5600-5650 MHz, jest dozwolona do dnia 31 grudnia 2028 r.

OSTRZEŻENIE O CIŚNIENIU AKUSTYCZNYM

Korzystanie ze słuchawek dousznych lub nakładanych

» Najpierw ustawiać poziom głośności urządzenia na 50 % głośności maksymalnej.
» Następnie stopniowo regulować głośność.

ZASTOSOWANIE

IS940.1 to urządzenie komunikacyjne z możliwością wykorzystywania Internetu do użytku przemysłowego w strefach zagrożonych wybuchem strefy 1/21 i 2/22 zgodnie między innymi z dyrektywami 2014/34/UE, 1999/92/EC i systemem IECEx.

Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.

Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powo- duje wygaśnięcie gwarancji.

UŻYTKOWNIK

Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, wykwalifikowani do obsługi urządzeń Ex w strefach zagrożonych wybuchem, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.

GWARANCJE

Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service Za wszelkie uszkodzenia spowodowane przez wirusy komputerowe pobrane podczas korzystania z funkcji internetowych odpowiada użytkownik. W takim przypadku nie przysługuje prawo do żadnych roszczeń wobec firmy i.safe MOBILE GmbH.

DEKLARACJA ZGODNOŚCI UE

Deklarację zgodności UE można znaleźć na stronie www.isafe-mobile.com/en/support/downloads

DEKLARACJA FCC/IC

Deklarację FCC/IC można znaleźć na stronie www.isafe-mobile.com/en/support/downloads

OZNAKOWANIE EX

> ATEX:

II 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

Certyfikat badania typu CE:

EPS 24 ATEX 1 010 X

Oznaczenie CE: 2004

>IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Certyfikat IECEx: IECEx EPS 24.0001X

Zakres temperatur:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

> Producent:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Niemcy

ZAKRES DOSTAWY

Opakowanie z urządzeniem zawiera następujące elementy:

1 x IS940.1
1 x Bateria
1 x Instrukcja bezpieczeństwa
1 x Folia ochronna na wyświetlacz
1 x i.safe PROTECTOR 2.0 – przewód USB-C
1 x Uniwersalny zasilacz sieciowy (zasilacz i różne adaptery krajowe)
1 x Wkrętak Torx
1 x Pasek na rękę

CELL BROADCAST

Urządzenie obsługuje cell broadcast. Cell broadcast to usługa telefonii komórkowej rozsyłą- jąca wiadomości do wszystkich odbiorców wewnątrz komórki.

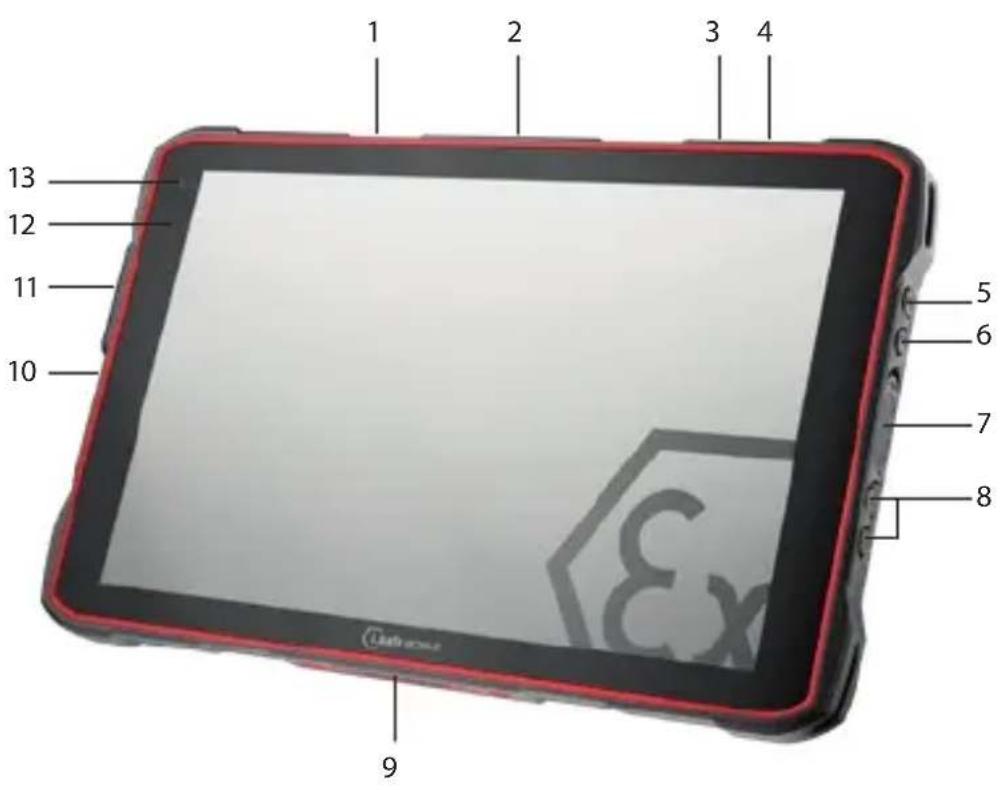

OPIS OGÓLNY/FUNKCJE URZĄDZENIA

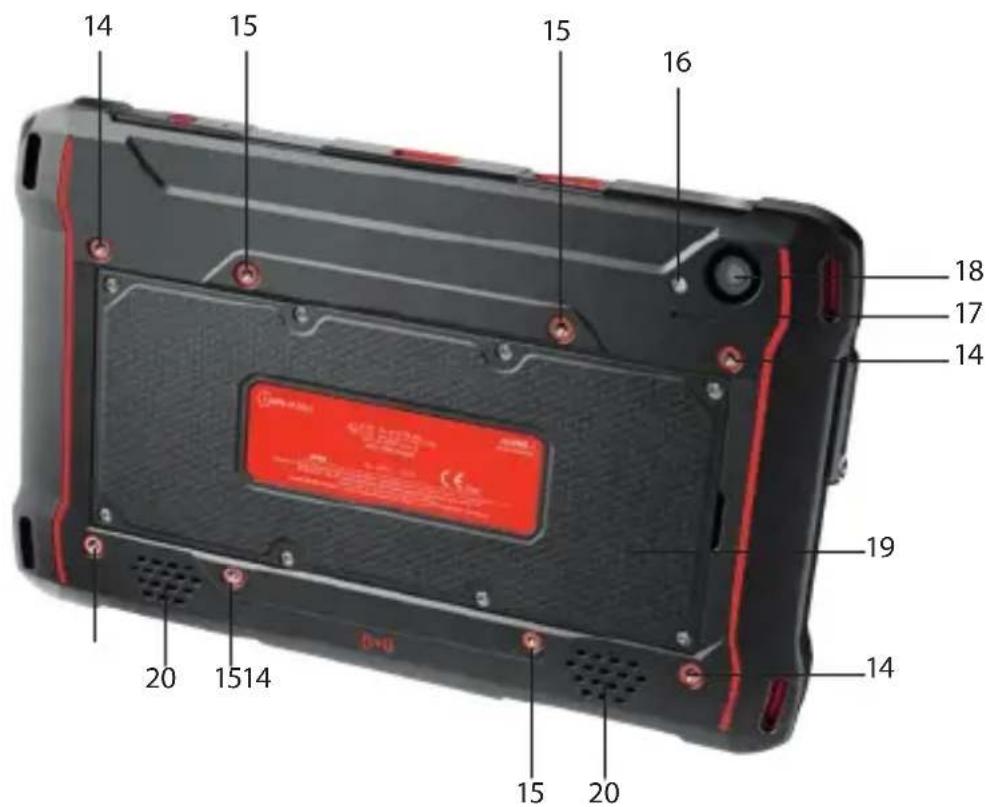

1 2 3 4 13 12 11 10 5 6 7 8 9

14 15 15 16 18 17 14 19 14 20 1514 15 20

1 MOCOWANIE IS-AS1.1: Mocowanie na opcjonalny aktywny rysik IS-AS1.1
2) BLOKADA STACJA DOKUJĄCA
3 MIKROFON
4) PRZYCISK FUNKCYJNY CZERWONY: Funkcja opcjonalna, np. SOS - funkcję można przypisać za pomocą aplikacji Button App (zintegrowanej z systemem).
5> PRZYCISK FUNKCYJNY M1: Funkcja opcjonalna, np. kamera - funkcję można przypisać za pomocą aplikacji Button App (zintegrowanej z systemem).
6> PRZYCISK FUNKCYJNY M2: Funkcja opcjonalna, np. kamera - funkcję można przypisać za pomocą aplikacji Button App (zintegrowanej z systemem).
7) INTERFEJS USB: Złącze kabla USB-C i.safe PROTECTOR 2.0 lub innego sprzętu zatwierdzonego przez firmę i.safe MOBILE GmbH. Patrz również rozdziały „Ładowanie” i „Podłączanie akcesoriów”.
8) REGULACJA GŁOŚNOŚCI: Głośniej/Ciszej.
9) 12-WTYKOWY INTERFEJS: Złącze dla opcjonalnej stacji dokującej IS-DS940.1.
10 PRZYCISK ZASILANIA:: Długie naciśnięcie powoduje wł./wył. urządzenia. Krótkie naciśnięcie powoduje wł./wył. trybu czuwania.

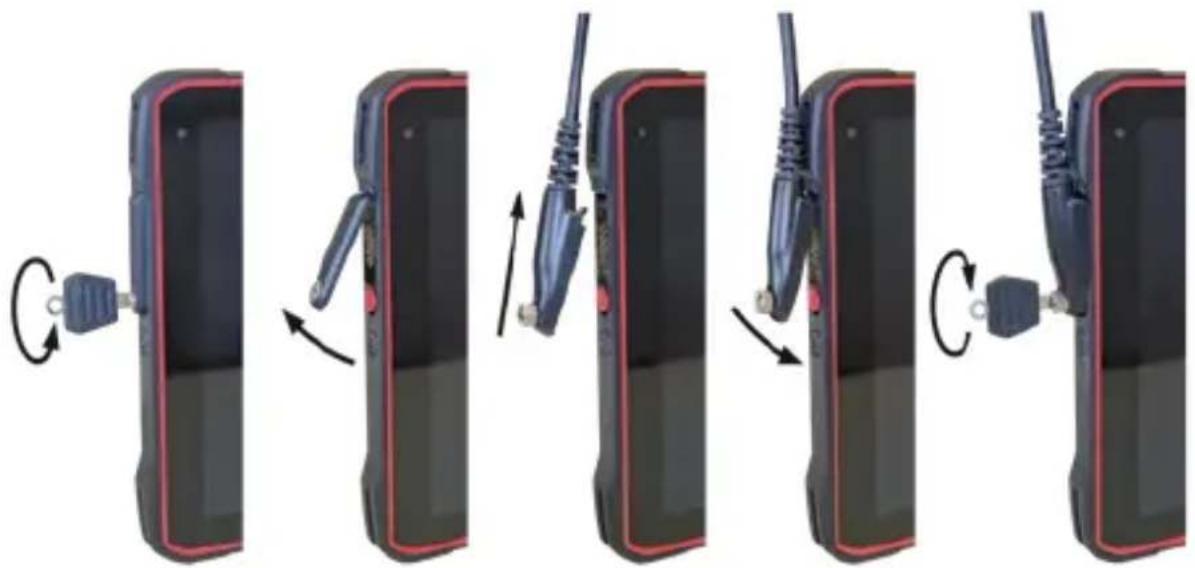

11 > INTERFEJS 16-PIN ISM: Złącze dla zatwierdzonych akcesoriów. Patrz również rozdział „Podłączanie akcesoriów”.
12) CZUJNIKI: Czujnik zbliżeniowy, czujnik światła.
13 KAMERA Z PRZODU
14 MOCOWANIE PASEK NA RĘKĘ
15 MOCOWANIE VESA STANDARD 100
16 LATARKA LED
17 MIKROFON
18 KAMERA TYLNA
19 BATTERIA
20 GŁOŚNIK

KLAWISZE FUNKCYJNE

Urządzenie posiada różne programowalne klawisze:

Przycisk funkcyjny M1
Przycisk funkcyjny M2
Przycisk funkcyjny czerwony

Do programowalnych klawiszy można przypisać funkcje za pomocą zainstalowanej na urządzeniu aplikacji Button. Aplikacja Button znajduje się w pozycji menu „Ustawienia” (Settings).

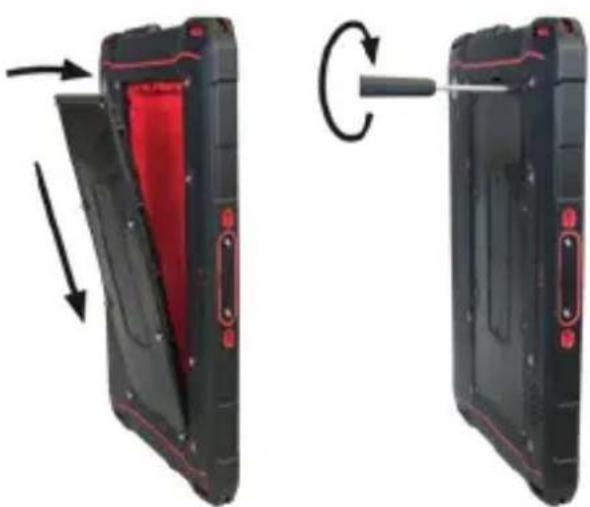

MONTAŻ BATERII

NIEBEZPIECZEŃSTWO

Włożenie do urządzenia nieprawidłowej baterii stwarza ryzyko wybuchu, które może skutkować śmierci lub poważnymi obrażeniami ciała! Używać wyłącznie baterii dostarczonej w ramach zestawu lub zatwierdzonej baterii zamiennej. Baterię wkładać poza obszarami zagrożonymi wybuchem. Zatwierdzoną baterię zamienną można znaleźć na stronie internetowej www.isafe-mobile.com/en/products

» Włożyć baterię do komory baterii w pokazany sposób. Złote styki akumulatora i urządzenia powinny być skierowane do siebie.
» Ręcznie dokręcić wkręty za pomocą wkrętaka Torx z zestawu.
» Sprawdzić, czy bateria jest prawidłowo i bezpiecznie osadzona.

WKŁADANIE/WYJMOWANIE KARTY SIM

Urządzenie jest wyposażone w gniazdo na kartę nano-SIM oraz dodatkową kartę eSIM.

Karta eSIM to niewymienna, zintegrowana cyfrowa karta SIM. Więcej informacji można uzyskać od dostawcy.

NIEBEZPIECZEŃSTWO

Nieprawidłowe wykonanie procedury w obszarach zagrożonych wybuchem stwarza ryzyko śmierci lub poważnych obrażeń ciała! Aby włożyć lub wyjąć kartę SIM, urządzenie wolno otwierać wyłącznie poza obszarami zagrożonymi wybuchem.

UWAGA

Nieprawidłowe postępowanie podczas wkładania/wyjmowania karty SIM może spowodować uszkodzenie urządzenia i karty SIM. Przed włożeniem lub wyjęciem karty SIM wyłączyć urządzenie. Nie ładować urządzenia podczas wkładania lub wyjmowania karty SIM.

» Za pomocą wkrętaka Torx z zestawu, odkręcić wkręty baterii.
» Wyjąć baterię z komory baterii.
» Wlóż kartę SIM do gniazda karty nano-SIM (1), ustawiając ją pozłacanymi stykami w dół.
» Włożyć baterię. Patrz rozdział „Montaż baterii”.

AKTYWUJ KARTĘ ESIM.

Kartę eSIM możesz aktywować na kilka sposobów:

1. Za pomocą kreatora konfiguracji systemu Android™ podczas początkowej konfiguracji urządzenia:
   » Zeskanuj kod QR karty eSIM otrzymany od operatora sieci lub ręcznie wprowadź kod eID otrzymany od operatora sieci.
2. Za pośrednictwem menu ustawień urządzenia:
   » > Ustawienia > Sieć i Internet > Sieć komórkowa (dodaj sieć) > Pobierz kartę SIM > zeskanuj (lub wprowadź ręcznie) kod QR karty eSIM otrzymany od operatora sieci.

WKŁADANIE/WYJMOWANIE KARTY microSD

Nieprawidłowe wykonanie procedury w obszarach zagrożonych wybuchem stwarza ryzyko śmierci lub poważnych obrażeń ciała! Aby włożyć lub wyjąć kartę microSD, urządzenie wolno otwierać wyłącznie poza obszarami zagrożonymi wybuchem.

UWAGA

Nieprawidłowe postępowanie podczas wkładania/wyjmowania karty microSD może spowodować uszkodzenie urządzenia i karty microSD. Przed włożeniem lub wyjęciem karty microSD wyłączyć urządzenie. Nie ładować urządzenia podczas wkładania lub wyjmowania karty microSD.

» Za pomocą wkrętaka Torx z zestawu, odkręcić wkręty baterii.
» Wyjąć baterię z komory baterii.
» Włóż kartę microSD do odpowiedniego gniazda (2), ustawiając ją pozłacanymi stykami w dół. Urządzenie jest wyposażone w gniazdo na kartę microSD o pojemności do 512 GB.
» Włożyć baterię. Patrz rozdział „Montaż baterii”.

> INSTALACJA AKCESORIÓW

Pasek na rękę jest dołączony do pakietu urządzenia.

» Zamocować do urządzenia pasek na rękę.
» Ręcznie dokręcić wkręty za pomocą wkrętaka Torx z zestawu.

MOCOWANIE URZĄDZENIA DO UCHWYTU MONITORA

Urządzenie można przymocować do uchwytu monitora w standardzie Vesa 100.

UWAGA

Nieprawidłowy montaż na uchwycie monitora może spowodować uszkodzenie urządzenia.

» Zwrócić uwagę na maksymalną głębokość śrub 4,5 mm w IS940.1.

ŁADOWANIE

UWAGA

Nieprawidłowe ładowanie może spowodować uszkodzenie urządzenia. Podczas ładowania przestrzegać następujących zaleceń:

» Urządzenie można ładować wyłącznie za pomocą kabla USB-C i.safe PROTECTOR 2.0 lub innego sprzętu do ładowania zatwierdzonego przez firmę i.safe MOBILE GmbH.

ŁADOWANIE ZA POŚREDNICTWEM 12-PINOWEGO INTERFEJSU DOKUJĄCEGO

W celu ładowania w obszarach zagrożenia wybuchem można podłączyć urządzenie IS940.1 do stacji dokującej IS-DS940.1 za pośrednictwem 12-pinowego interfejsu dokującego.

Dalsze informacje można znaleźć w instrukcji obsługi urządzenia IS-DS940.1 na stronie www.isafe-mobile.com/en/support/downloads

ŁADOWANIE ZA POŚREDNICTWEM INTERFEJSU USB-C

NIEBEZPIECZEŃSTWO

Nieprawidłowe wykonanie procedury w obszarach zagrożonych wybuchem stwarza ryzyko śmierci lub poważnych obrażeń ciała! Urządzenie należy ładować wyłącznie poza obszarami zagrożonymi wybuchem. Nie ładować urządzenia w pobliżu substancji łatwopalnych.

UWAGA

Nieprawidłowe ładowanie może spowodować uszkodzenie urządzenia. Podczas ładowania przestrzegać następujących zaleceń:

» Urządzenie ładować wyłącznie w temperaturze otoczenia od 0 °C do +45 °C (+32 °F do +113 °F).
»Ładować urządzenie tylko w suchych pomieszczeniach.
» Nie ładować urządzenia w wilgotnym lub zapylonym otoczeniu.

Opakowanie z urządzeniem zawiera zasilacz z wtyczkami do różnych krajów i przewód USB-C i.safe PROTECTOR 2.0.

To urządzenie może być również zasilane przez zasilacze USB innych firm.

PRZESTROGA

Ładowanie za pomocą zasilaczy USB innych firm stwarza ryzyko utraty mienia lub obrażeń ciała.

»Zasilacz USB innej firmy musi być zgodny z obowiązującymi przepisami krajowymi oraz międzynarodowymi i regionalnymi normami bezpieczeństwa.

»Zasilacz USB innej firmy musi mieć minimalną moc wyjściową od 10 W do 15 W, aby zapewnić określone szybkości ładowania. Urządzenie nie obsługuje szybkiego ładowania USB PD.

Nawet w przypadku korzystania z zasilacza USB innej firmy, urządzenie należy ładować wyłącznie przy użyciu dostarczonego kabla i.safe PROTECTOR 2.0 USB-C.

» Podłączyć zasilacz z wtyczką odpowiednią dla danego kraju do gniazda elektrycznego.
» Podłączyć do zasilacza przewód USB-C i.safe PROTECTOR 2.0.
» Podłączyć przewód USB-C i.safe PROTECTOR 2.0 do interfejsu USB urządzenia.
» Podłączyć zasilacz do gniazda elektrycznego.

WŁĄCZANIE/WYŁĄCZANIE

» Nacisnąć przycisk zasilania i przytrzymać przez ok. 3 sekundy.
» Kiedy po włączeniu pojawi się okienko wprowadzania kodu PIN, wprowadzić kod PIN urządzenia lub karty SIM.
» Naciśnij i przytrzymaj wciśnięty przycisk zasilania, aby przejść do menu wyłączania. Wybierz opcję < Wyłącz >, aby wyłączyć urządzenie.

KORZYSTANIE Z URZĄDZENIA

PRZESTROGA

Korzystanie ze słuchawek dousznych lub nakładanych z maksymalnie ustawioną głośnością może spowodować uszkodzenie słuchu. Najpierw ustawiać poziom głośności urządzenia na 50 % głośności maksymalnej. Następnie stopniowo regulować głośność.

» Używać urządzenie w temperaturze otoczenia od -20 do 55 °C (-4 °F do +131 °F).
» Po pierwszym włączeniu urządzenia, postępować zgodnie z instrukcjami na ekranie.

Dodatkowe informacje na temat obsługi urządzenia można znaleźć na stronie

www.isafe-mobile.com/en/support/service w pozycji „FAQ”.

Szczegółowe informacje dotyczące obsługi systemu operacyjnego Android można znaleźć na stronie: https://support.google.com/android

> PODŁĄCZANIE AKCESORIÓW

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!

»Do urządzenia podłączać wyłącznie akcesoria zatwierdzone przez firmę i.safe MOBILE GmbH. Akcesoria zatwierdzone przez firmę i.safe MOBILE GmbH można znaleźć na stronie www.isafe-mobile.com/en/products

Jeżeli przed użyciem w obszarze zagrożonym wybuchem potrzebne są akcesoria to przed ich podłączeniem należy zapoznać się z poniższymi zaleceniami:

»Zatwierdzone akcesoria należy podłączać do interfejsu 16-pin ISM urządzenia wyłącznie poza obszarami zagrożonymi wybuchem.
»Pod żadnym pozorem nie otwierać pokrywy interfejsu 16-pin ISM w obszarach zagrożonych wybuchem.
»W obszarach zagrożonych wybuchem można korzystać z zatwierdzonych akcesoriów podłączonych wyłącznie do interfejsu 16-pin ISM urządzenia. Połączenia przewodowe za pośrednictwem interfejsu USB są zabronione.
» Bezpiecznie podłączyć wtyczkę akcesorium do interfejsu 16-pin ISM urządzenia.
»Zatwierdzone akcesoria należy odłączać od interfejsu 16-pin ISM wyłącznie poza obszarami zagrożonymi wybuchem.
»Jeżeli nie korzysta się z akcesoriów, zamykać interfejs 16-pin ISM za pomocą pokrywy z zestawu.

INTERFEJS 16-PIN ISM

» Za pomocą wkrętaka z zestawu zatwierdzonego przez firmę i.safe MOBILE GmbH odkręć wkręt pokrywy interfejsu 16-pin ISM. Zdejmij pokrywę w przedstawiony sposób.
» W pokazany sposób podłączyć wtyczkę zatwierdzonego akcesorium do interfejsu 16-pin ISM.
» Ręcznie dokręcić wkręty.
» Sprawdzić, czy gniazdo jest prawidłowo i bezpiecznie osadzone.

INTERFEJS USB

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Interfejsu USB można używać wyłącznie poza obszarami zagrożonymi wybuchem. Pod żadnym pozorem nie otwierać pokrywy interfejsu USB w obszarach zagrożonych wybuchem.

Interfejs USB służy do ładowania i przesyłania danych.

» Zatwierdzone akcesoria lub inne urządzenia można podłącać do interfejsu USB wyłącznie za pomocą kabla USB-C i.safe PROTECTOR 2.0 lub innego sprzętu zatwierdzonego przez firmę i.safe MOBILE GmbH.

12-WTYKOWY INTERFEJS

12-wtykowy interfejs dokujący służy do ładowania oraz przesyłania danych za pośrednictwem opcjonalnej stacji dokującej IS-DS940.1.

W celu ładowania i transferu danych w obszarach zagrożenia wybuchem można podłączyć urządzenie IS940.1 do stacji dokującej IS-DS940.1 za pośrednictwem 12-pinowego interfejsu dokującego.

Dalsze informacje można znaleźć w instrukcji obsługi urządzenia IS-DS940.1 na stronie www.isafe-mobile.com/en/support/downloads

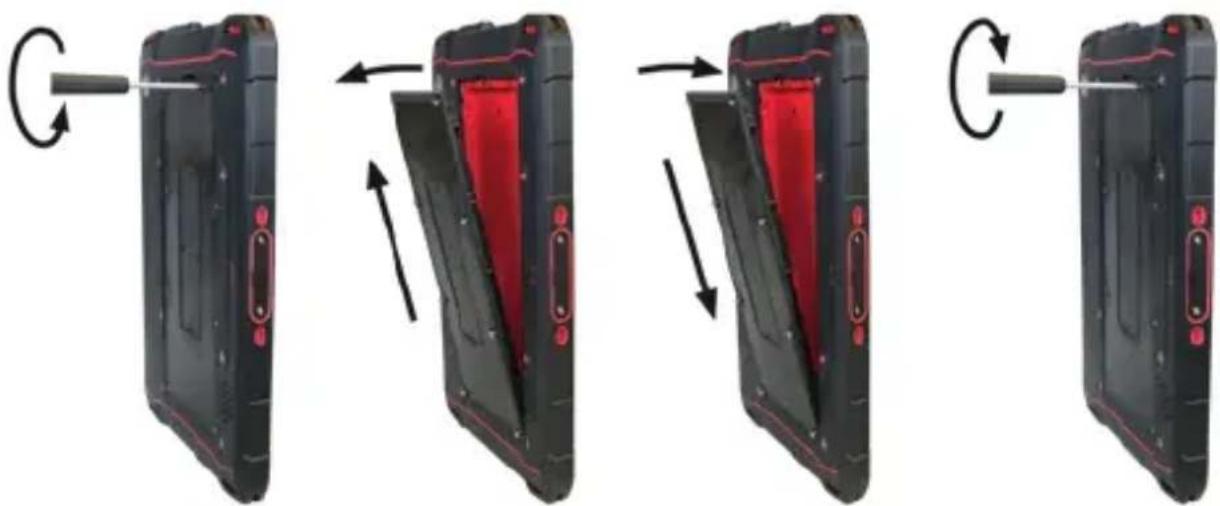

WYMIANA BATERII

NIEBEZPIECZEŃSTWO

Przestarzały akumulator może się przegrzać, zwiększyć swoją objętość i spo- wodować pożar. Stwarza to ryzyko śmierci i poważnych urazów! W przypadku codziennego korzystania z urządzenia baterię należy wymienić po upływie 2 lat od pierwszego użycia, a najpóźniej po 500 cyklach ładowania lub w przypadku znacznego skrócenia czasu pracy. W celu uzyskania dodatkowych informacji prosimy o kontakt z serwisem i.safe MOBILE GmbH, którego dane kontaktowe znajdują się na stronie www.isafe-mobile.com/en/support/service

OSTRZEŻENIE

Wymiana baterii na nieprawidłową stwarza ryzyko wybuchu, które może skutkować śmiercią lub poważnymi obrażeniami ciała! Używać wyłącznie zatwierdzonych baterii zamiennych. Baterię wkładać poza obszarami zagrożonymi wybuchem. Zatwierdzoną baterię zamienną można znaleźć na stronie internetowej www.isafe-mobile.com/en/products

» Za pomocą wkrętaka Torx z zestawu, odkręcić wkręty baterii.
» Wyjąć baterię z komory baterii w sposób pokazany.
» Włożyć zatwierdzoną baterię zamienną do komory baterii w sposób pokazany. Złote styki akumulatora i urządzenia powinny być skierowane do siebie.
» Ręcznie dokręcić wkręty za pomocą wkrętaka Torx z zestawu.
» Sprawdzić, czy bateria jest prawidłowo i bezpiecznie osadzona.

>MOŻLIWE PROBLEMY Z URZĄDZENIEM

Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”. W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE GmbH na stronie www.isafe-mobile.com/en/support/service

KONSERWACJA/NAPRAWA

Urządzenie nie posiada żadnych części do obsługi przez użytkownika.

OSTRZEŻENIE

Nieprawidłowe naprawy stwarzają ryzyko wybuchu lub pożaru, które mogą spowodować śmierć lub poważne obrażenia ciała! Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymagane są części zamienne, skontaktować się z serwisem i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service

WYSYŁKA ZWROTNA

Skontaktować się z serwisem i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service

PARTNER DETALICZNY

Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact

> CZYSZCZENIE

UWAGA

Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:

» Przed czyszczeniem wyłączyć urządzenie.
» Nie ładować urządzenia podczas czyszczenia.
» Do czyszczenia nie stosować środków chemicznych.
» Urządzenie i zasilacz sieciowy należy czyścić za pomocą miękkiej, zwilżonej szmatki antystatycznej.
» Ekran wyświetlacza należy regularnie czyścić miękką szmatką antystatyczną.

>PRZECHOWYWANIE

UWAGA

Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia. Przechowywać urządzenie w warunkach wilgotności od 10 % do 60 % w następujących temperaturach otoczenia:

Do miesiąca: Od -20 °C do +45 °C (od -4 °F do +113 °F)
Do trzech miesięcy: Od -10 °C do +35 °C (od +14 °F do +95 °F)
Powyżej trzech miesięcy: Od -10 °C do +25 °C (od +14 °F do +77 °F)

Jeśli nie korzystasz z urządzenia przez dłuższy czas, zwrócić uwagę na następujące kwestie:

» Wyłącz urządzenie.
» W celu dłuższego przechowywania urządzenia bez jego używania wyjąć z niego akumulator.
» Co 3–6 miesięcy ładować akumulator do poziomu ok. 50–70 % w celu uniknięcia głębo- kiego rozładowania.
» Przechowywać akumulator w chłodnym i suchym miejscu w celu zachowania jego właściwości.

RECYKLING

UWAGA

Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:

» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.
» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.

Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE GmbH dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service

ZNAKI HANDLOWE

i.safe MOBILE GmbH i i.safe MOBILE GmbH Logo są markami i.safe MOBILE GmbH.

W zestawie z aplikacją Google™ i Google Chrome™.

Google i Google Chrome są znakami towarowymi firmy Google LLC.

Android to znak towarowy Google LLC.

Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.

PORTUGUÊS (EU)

يتم Try Smien Hzam alid meh czme la
