INSTRUKCJA OBSŁUGI 58GE111-AD Graphite

Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja, konserwacja i obsługa urządzenia może być niebezpieczna.

Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWNIKA W CELU ZAZNAJOMIENIA SIĘ Z URZĄDZENIEM ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZŁOŚĆ.

ZASADY BEZPIECZEŃSTWA SZCZEGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZNEJ PRACY WKRETARKĄ

• Zakładaj ochronniki słuchu i gogle ochronne podczas pracy wkrętarką. Narażenie się na hałas może spowodować utratę słuchu. Opiłki metali i inne latające cząsteczki mogą spowodować trwałe uszkodzenie oczu.
• Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej prąd może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażeniem prądem elektrycznym.

DODATKOWE ZASADY BEZPIECZNEJ PRACY WKRETARKA

- Należy stosować tylko zalecane akumulatory i ładowarki. Nie wolno stosować akumulatorów i ładowarek do innych celów.

- Nie wolno dokonywać zmiany kierunku obrotów wrzeciona narzędzia w czasie, gdy ono pracuje. W przeciwnym przypadku może dojść do uszkodzenia wkrętarki.

- Do czyszczenia wkrętarki z adapterem należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.

- Nie wolno naprawiać uszkodzonego urządzenia. Wykonywanie napraw jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.

PRAWIDŁOWA OBSŁUGA I EKSPLOATACJA AKUMULATORÓW

- Proces ładowania akumulatora powinien przebiegać pod kontrolą użytkownika.

- Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.

- Akumulatory należy ładować wyłącznie ładowarką zalecaną przez producenta. Użycie ładowarki przeznaczonej do ładowania innego typu akumulatorów stwarza ryzyko powstania pożaru.

- W czasie, gdy akumulator nie jest używany, należy go przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze gwożdzie, śruby, lub inne małe elementy metalowe, które mogą zewrzeć styki akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub pożar.

- W przypadku uszkodzenia i/lub niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.

- W warunkach ekstremalnych może wystąpić wyciek płynu z akumulatora. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Jeśli zostanie stwierdzony wyciek, należy postępować w sposób podany niżej

ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu płynu ze skórą lub oczami.

jeśli dojdzie do kontaktu płynu ze skórą, odpowiednie miejsce na ciele

należy przemyć natychmiast obfitą ilością czystej wody, ewentualnie zneutralizować płyn za pomocą łagodnego kwasu, takiego jak sok cytrynowy lub ocet.

jeśli płyn dostanie się do oczu, to należy je natychmiast przepłukać dużą ilością czystej wody, przez co najmniej 10 minut i zasięgnąć porady lekarza.

- Nie wolno używać akumulatora, który jest uszkodzony lub zmodyfikowany. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, prowadząc do pożaru, wybuchu lub niebezpieczeństwa obrażeń.

- Akumulatora nie wolno wystawiać na działanie wilgoci lub wody.

- Akumulator należy zawsze utrzymywać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 45°C).

- Nie wolno narażać akumulatora na działanie ognia ani nadmiernej temperatury. Wystawienie na działanie ognia lub temperatury powyżej 130°C może spowodować ekspłozję.

UWAGA! Temperatura 130°C może być określona jako 265°F.

- Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA AKUMULATORÓW:

UWAGA! Akumulator nie jest elementem zestawu

- Nie wolno naprawiać uszkodzonych akumulatorów. Wykonywanie napraw akumulatora jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.

- Zużyty akumulator należy dostarczyć do punktu zajmującego się utylizacją tego typu niebezpiecznych odpadów.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI

- Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.

- Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.

- Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.

- Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.

- Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza jest niewystarczająca aby obstugiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obstugiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłużone w następstwie czego może dojść do obrażeń.

- Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.

- Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

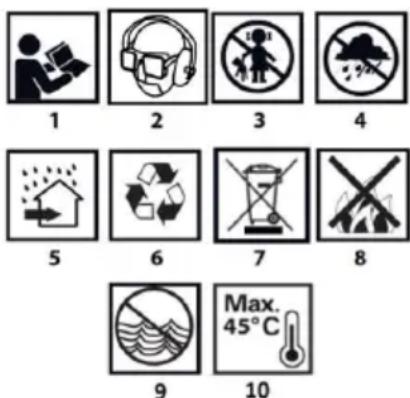

PIKTOGRAMY I OSTRZEŻENIA

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.

2. Stosuj okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

3. Nie dopuszczać dzieci do urządzenia.

4. Chronić przed deszczem.
5. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
   6.Podlega recyklingowi.
6. Selektywne zbieranie.
7. Nie wrzucać ogniw do ognia.
8. Stwarzające zagrożenie dla środowiska wodnego.
9. Nie dopuszczać do nagrzania powyżej 45°C.

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Rys.A

1. Pokrętło regulacji głębokości wkręcania
2. Prowadnica taśmy z wkrętami
   3.Zespół skrzynki podajnika
3. Podajnik
4. Trzpień umożliwiający wybór długości stosowanych wkrętów
5. Podstawa ogranicznika
6. Taśma z wkrętami
   8.Końcówka wkręcająca (bit)

Rys.B

1. Wkrętarka (nie wchodzi w skład zestawu)
2. Głowica z uchwytem
3. Regulacja głębokości wkręcania
4. Przełącznik kierunku obrotów
5. Włącznik
   6.Lampa podświetlenia obszaru roboczego
6. Przycisk blokady pracy ciągłej
   8.Rękojeść
   9.Uchwyt do zawieszenia wkrętarki na pasku
   10.Akumulator (nie wchodzi w skład zestawu)

Rys.C

1, 2, 3. Ściąganie pierścienia z głowicy
4. Montaż końcówki wkręcającej (bit)
5. Montaż zespołu skrzynki podajnika z wkrętarką

* Mogą wystąpić różnice między grafiką a rzeczywistym produktem

PRZEZNACZENIE

Adapter do wkrętarki do płyt g/k jest urządzeniem współpracującym z wkrętarką 58GE111 zasilaną akumulatorowo. Adapter jest przeznaczony do wkręcania wkrętów do płyt gipsowych. Adapter szczególnie okazuje się przydatny przy pracach związanych z montażem zabudów i ścian z płyt gipsowo-kartonowych, adaptacjąpomieszczeń, itp.

PRZYGOTOWANIE DO PRACY

MONTAŻ ADAPTERA

• Ustawić przełącznik kierunku obrotów rys. B12 w położenie środkowe.
• Następnie pociągnąć pierścień regulacji rys.B11 aż zejdzie z głowicy rys C1-3
• Zamontować bit rys. A8 włożyć do gniazda magnetycznego rys. C4
• Aby zainstalować zespół skrzynki podajnika rys.A3, należy wcisnąć ją mocno na głowicę wkrętarki, aż zablokuje się na miejscu z lekkim kliknięciem rys.C5.

MONTAŻ TAŚMY Z WKREĄTAMI

• Aby zainstalować taśmę z wkrętami rys.A7, należy przełożyć ją przez prowadnicę wkrętów rys.A2. Następnie przełożyć ją przez skrzynkę podajnika, aż pierwsza śruba osiągnie pozycję gotowości.
• Aby wyjąć pasek wkrętów rys.A7, należy wcisnąć trzpień do ustawiania długości śruby rys.A5 i wyciągnij taśmę do góry.

DZIAŁANIE

WKREÇANIE

• Należy przesunąć dźwignię przełącznika zmiany kierunku obrotów rys.B4 do pozycji wkręcania
• Przed rozpoczęciem należy zawsze dokładnie sprawdzić, czy końcówka wkrętu nie jest zużyta. Zużytą końcówkę należy wymienić, w przeciwnym razie może dojść do słabego zamocowania.
• Narzędzie należy zawsze trzymać prostopadle do powierzchni roboczej. Trzymanie narzędzia pod kątem może spowodować uszkodzenie wkrętów i zużycie końcówki. Może to również prowadzić do słabego mocowania.
• Narzędzie należy zawsze mocno przytrzymywać przy powierzchni wkręcania, aż do zakończenia wkręcania. Niezastosowanie się do

tego zalecenia może spowodować niedostateczne dokręcenie wkrętów.

- Nie należy nakładać oleju ani smaru na powierzchnię ślizgową skrzynki podajnika.

WYKREÇANIE

• Należy wymontować zespół skrzynki podajnika rys.A3
• Należy przesunąć dźwignię przełącznika zmiany kierunku obrotów rys.B4 do pozycji wykręcania i użyć narzędzia jako wkrętaka do odkręcania.

TYPY I POJEMNOŚĆ AKUMULATORÓW

Urządzenie jest przystosowane do pracy z akumulatorami ENERGY+58G001, 58G001-1, 58G004, 58G004-1, 58G086, 58G086-1, 58GE152.

Zalecamy używanie akumulatora 4 Ah 58G004-1

Typ akumulatora	58G001 58G001-1	58G004 58G004-1	58G086 58G086-1	58GE152
Pojemność akumulatora	2 Ah	4 Ah	6 Ah	8 Ah
Czas pracy	52 min	101 min	165 min	210 min

ŁADOWANIE AKUMULATORA

Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4°C - 40°C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i rozładowania.

• Wyjąć akumulator z urządzenia.
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator do ładowarki. Sprawdzić czy akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda na ładowarce, która sygnalizuje podłączenie napięcia.

Po umieszczeniu akumulatora w ładowarce zaświeci się czerwona dioda na ładowarce, która sygnalizuje że trwa proces ładowania akumulatora. Równocześnie świecą pulsacyjnie zielone diody stanu naładowania akumulatora w różnym układzie (patrz opis poniżej).

• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania akumulatora.

Po naładowaniu akumulatora dioda na ładowarce świeci na zielono, a wszystkie diody stanu naładowania akumulatora świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora gasną. Akumulator nie powinien być ładowany dłużej niż 8 godzin. Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączy się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowań. Nie należy poddawać akumulatorów doładowywaniu po krótkim użytkowaniu urządzenia.

Znaczny spadek czasu miedzy koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

W procesie ładowania akumulatory nagrzewają się. Nie podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.

SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA

Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora (3 diody LED). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora. Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania.

HAMULEC WRZECIONA

Wkrętarka posiada hamulec elektroniczny zatrzymujący wrzeciono natychmiast po zwolnieniu nacisku na przycisk włącznika rys. A3. Hamulec zapewnia precyzję wkręcania i wiercenia nie dopuszczając do swobodnego obracania wrzeciona po wyłączeniu.

WŁĄCZANIE / WYŁĄCZANIE

Włączanie - wcisnąć przycisk włącznika rys. B5.

Wyłącznie - zwolnić nacisk na przycisk włącznika rys. B5.

Każdorazowe wciśnięcie przycisku włącznika rys. B5 powoduje świecenie diody rys. B6 oświetlającej miejsce pracy.

REGULACJA PREDKOŚCI OBROTOWEJ

Prędkość wkręcania lub wiercenia można regulować podczas pracy przez zwiększenie lub zmniejszenie nacisku na przycisk włącznika rys. B5. Regulacja prędkości umożliwia wolny start, co przy wkręcaniu i wykręcaniu pomaga zachować kontrolę pracy.

KIERUNEK OBROTÓW W PRAWO – W LEWO

Za pomocą przełącznika obrotów rys. B4 dokonuje się wyboru kierunku obrotów wrzeciona

Obroty prawe - ustawić przełącznik rys. B4 w skrajnym lewym położeniu. Obroty lewe - ustawić przełącznik rys. B4 w skrajnym prawym położeniu.

- Zastrzega się, że w niektórych przypadkach położenie przełącznika w stosunku do obrotów może być inne niż opisano. Należy odnieść się do znaków graficznych umieszczonych na przełączniku lub obudowie urządzenia.

Położeniem bezpiecznym jest środkowe położenie przełącznika kierunku obrotów rys. B4, zapobiegające przypadkowemu uruchomieniu elektronarzędzia.

- W tym położeniu nie można uruchomić wkrętarki.

- W tym położeniu dokonuje się wymiany końcówek.

- Przed uruchomieniem sprawdzić czy przełącznik kierunku obrotów rys. B4 jest we właściwym położeniu.

Nie wolno dokonywać zmiany kierunku obrotów w czasie, gdy wrzeciono wkrętarki obraca się.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie należy używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Urządzenie należy przechowywać z wyjątkym akumulatorem.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowią ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszekie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com
