47BSYB45D3 - Wkrętarka Cleco - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka do wkrętarki akumulatorowej
Marka	Cleco
Model	47BSYB45D3
Wymiary (dł. x wys. x gł.)	210 x 130 x 93 mm
Waga (bez kabla)	0,82 kg
Napięcie zasilania	85 – 270 VAC, 47 – 64 Hz
Maks. prąd zasilania	1 A (110 V), 0,5 A (230 V)
Napięcie znamionowe akumulatora	44 / 26 VDC
Napięcie końcowe ładowania	50,4 / 29,4 VDC ±1%
Maks. prąd ładowania	2000 mA ±10%
Stopień ochrony	IP30
Temperatura pracy	0 °C do +40 °C
Wilgotność względna (praca)	0 – 90 % bez kondensacji
Kompatybilne akumulatory	Litowo-jonowe ref. 936400PT i 935377
Wskaźnik stanu	LED zielona, pomarańczowa, czerwona
Funkcje główne	Automatyczne rozpoznawanie akumulatora, ochrona przed przeciążeniem, kontrola napięcia, optymalna faza ładowania
Pobór mocy w trybie czuwania	5 W (110 V), 4 W (230 V)
Sprawność	90 % (110 V), 93 % (230 V)
Żywotność (przechowywanie)	100 000 h
Żywotność (eksploatacja)	60 000 h
Konserwacja	Czyszczenie suchą szmatką, czyste styki
Bezpieczeństwo	Klasa ochronności II, użytkowanie wewnątrz pomieszczeń, nie otwierać
Akcesoria w zestawie	Kable zasilające (GB, UE, NA), instrukcja obsługi
Części zamienne / serwis	Akumulatory (936400PT, 935377), kompletna ładowarka: skontaktuj się z Apex Tool Group

Często zadawane pytania - 47BSYB45D3 Cleco

Jak naładować akumulator wkrętarki Cleco 47BSYB45D3?

Podłącz ładowarkę do gniazdka sieciowego. LED ① świeci się na zielono. Włóż akumulator do ładowarki aż do zatrzaśnięcia. LED ② miga na zielono podczas ładowania i świeci się stale na zielono po zakończeniu ładowania.

Co zrobić, gdy dioda LED ładowarki miga na czerwono?

Czerwone miganie oznacza błąd. Sprawdź tabelę błędów w instrukcji. Wyczyść styki ładowarki i akumulatora lub włóż ponownie akumulator. Jeśli problem nadal występuje, skontaktuj się z Serwisem.

Jakie typy akumulatorów mogę używać z tą ładowarką?

Używaj wyłącznie akumulatorów litowo-jonowych Cleco o numerach referencyjnych 936400PT lub 935377. Nigdy nie ładuj innych typów akumulatorów.

Czy mogę ładować uszkodzony akumulator?

Nie. Nie używaj uszkodzonych akumulatorów ani takich, których struktura została zmodyfikowana. Może to spowodować pożar, wybuch lub obrażenia.

Czy ładowarka nadaje się do użytku na zewnątrz?

Nie. Ładowarka jest przeznaczona do użytku wyłącznie w pomieszczeniach zamkniętych i suchych. Chroń ją przed wilgocią i deszczem.

Jak wyczyścić ładowarkę?

Odłącz ładowarkę od sieci. Wyczyść ją suchą szmatką. Nie używaj łatwopalnych substancji. Upewnij się, że styki są wolne od zabrudzeń.

Co zrobić, gdy ładowarka nie włącza się?

Sprawdź napięcie w gniazdku. Jeśli kabel zasilający jest uszkodzony, wymień go. Jeśli problem nadal występuje, ładowarka może być uszkodzona: wyślij ją do Centrum Sprzedaży i Serwisu.

Ile czasu zajmuje ładowanie akumulatora?

Czas ładowania zależy od pojemności akumulatora. Ładowarka dostarcza maksymalny prąd 2000 mA. Stałe zielone światło oznacza koniec ładowania.

Czy mogę pozostawić akumulator podłączony do ładowarki po zakończeniu ładowania?

Tak, ładowarka automatycznie przerywa ładowanie po zakończeniu. Dioda LED świeci się stale na zielono bez ryzyka przeładowania.

Gdzie mogę kupić części zamienne lub uzyskać serwis?

Skontaktuj się z Apex Tool Group korzystając z danych podanych w instrukcji (Francja: [phone]). W celu naprawy wyślij kompletną ładowarkę do Centrum Sprzedaży i Serwisu.

INSTRUKCJA OBSŁUGI 47BSYB45D3 Cleco

Instrukcje bezpieczeństwa

Apex Tool Group zastrzega sobie prawo do wprowadzania zmian, uzupełnień i udoskonaleń w dokumentacji i produkcie bez wcześniejjszego powiadomienia. Niniejsza dokumentacja nie może być reprodukowana w jakiejkołwiek formie w całości, ani w części bez wyrażnego zezwolenia Apex Tool Group, dotyczy to również przetwarzania na język naturalny, maszynowy oraz przenoszenia na nośniki danych w sposób elektroniczny, mechaniczny, optyczny oraz każdy inny.

1 Bezpieczeństwo

OSTRZEŻE-

NIE!

Proszę przeczytać wszystkie instrukcje bezpieczeństwa oraz polecenia. Nieprzestrzeganie instrukcji bezpieczeństwa i poleceń może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.

1.1 Ostrzeżenia i instrukcje

Wskazówki są oznaczone słowem sygnałowym oraz piktogramem:

• Słowo sygnałowe opisuje stopień i prawdopodobieństwo wystąpienia danego zagrożenia.
• Piktogram opisuje rodzaj zagrożenia.

OSTRZEŻENIE!

Symbol występujący w połączeniu ze słowem OSTRZEŻENIE ostrzega przed możliwą szkodliwą sytuacją dla zdrowia osób. Nieprzestrzeganie tego ostrzeżenia może doprowadzić do najcięższych obrażeń ciała.

PRZESTROGA!

Symbol występujący w połączeniu ze słowem PRZESTROGA! ostrzega przed możliwą szkodliwą sytuacją dla życia i zdrowia ludzi lub przed szkodami na mieniu i zagrożeniem dla środowiska naturalnego. Nie-przestrzeganie tego ostrzeżenia może prowadzić do obrażeń, szkód na mieniu i zagrożenia dla środowiska naturalnego.

Symbol ten oznacza ogólne wskazówki.

Ogólne wskazówki obejmują porady i inne przydatne informacje bez ostrzeżeń przed zagrożeniami.

1.2 Symbole na produkcie

→ Przed zastosowaniem zapoznać się ze znaczeniem.

Przed pierwszym uruchomie- niem przeczytać instrukcję obstugi.

Zabezpieczenia bierne

użyte urządzenia elektryczne zawsze oddawać do utylizacji.Z

Użytkowanie wyłącznie w domu ew. zamkniętych halach produkcyjnych

Klasa ochrony II / zabezpieczenie podwójną lub wzmocnioną izolacją

Tylko kraje UE:

Nie wyrzucać urządzeń elektrycznych do odpadów domowych!

Zgodnie z dyrektywą UE 2002/96/WE wszystkie zużyte urządzenia elektryczne muszą być wyrzucane oddzielnie i utylizowane w sposób nieszkodliwy dla środowiska.

1.3 Zasady bezpiecznej pracy

PRZESTROGA!

Bezpieczeństwo elektryczne

→ Nie uruchamiać ładowarki, jeśli posiada uszkodzoną obudowę, przewód zasilający lub wtyczkę sieciową.
→ Nie stosować uszkodzonych lub modyfikowanych konstrukcyjnie akumulatorów. Uszkodzone lub zmo- dyfikowane konstrukcyjnie akumulatory mogą zachowywać się w sposób nieprzewidywalny, czego skutkiem może być pożar, wybuch lub obrażenia ciała.
→ Nie otwierać ładowarki.
→ Nie dokonywać zmian konstrukcyjnych w ładowarce.
→ Ładowarkę używać tylko w pomieszczeniach zamkniętych i suchych.
→ Ładowarkę chronić przed wilgocią i deszczem.
→ Ładowarki w żadnym przypadku nie wolno eksploatować w nieodpowiednich warunkach otoczenia (np. palne gazy, rozpuszczalniki, pył, para, wilgoć).

Stanowisko pracy

→ Zapewnić dostateczną ilość miejsca na stanowisku pracy.
→ Obszar roboczy musi być suchy i czysty.

1.4 Użytkowanie zgodne z przeznaczeniem

Ładowarka przeznaczona jest wyłącznie do ładowania akumulatorów litowo-jonowych firmy Apex Tool Group:

• Nr kat. 936400PT
• Nr kat. 935377.

1.5 Zakres dostawy

Dostarczony wyrób sprawdzić pod kątem uszkodzeń transportowych i zgodności z zakresem dostawy:

1 Ładowarka 1 Kabel zasilający GB
1 Kabel zasilający UE 1 Instrukcja obsługi
1 Kabel zasilający NA

1.6 Transport

Ładowarkę transportować i przechowywać w oryginalnym opakowaniu. Opakowanie nadaje się do utylizacji.

2 Opis produktu

2.1 Opis ogólny

• Automatyczne rozpoznawanie podłączonego akumulatora.
  • Automatyczne rozpoznawanie naładowanego akumulatora zapewnia optymalne wyniki ładowania.
• Automatyczne rozpoznawanie niesprawnego akumulatora.
• Faza doładowania gwarantuje uzyskanie najwyższych czasów eksploatacji akumulatora.
  • Optyczny wskaźnik ładowania
• Ochrona przed przeładowaniem
• Dzięki wejściu szeroko zakresowemu można stosować na całym świecie.
• Układ monitorujący napięcie zapobiega całkowitemu rozładowaniu lub zwarciu akumulatora.

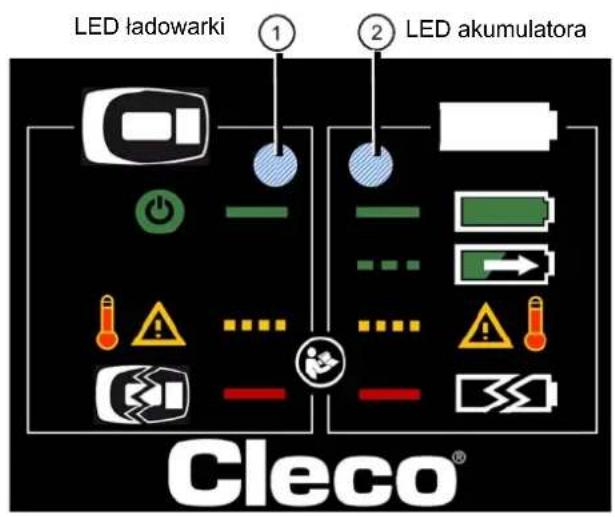

2.2 Wskaźnik LED

Symbol Kolor diody LED
	Wył.
	Zielony
	Pomarań-czowy
	Czerwony

2.2.1 Komunikaty o stanie

LEDładowarki	Symbol Stan			2LEDakumulatora	Symbol Stan
			Wyt.			Wyt. – Brak styku z aku-mulatorem
Sygnał ciągły			Podłączone zasilanie elektryczne			Akumulator jest nałado-wany
				Sygnał ciągły
Miga 2 Hz			Błąd ładowarki, patrz 4 Wykrywanie i usuwanie błędów, strona 55	Miga 1 Hz Tr		mula-tora
Sygnał ciągły			Uszkodzenie, patrz 4 Wykrywanie i usuwanie błędów, strona 55	Miga 2 Hz –T		Błąd akumulatora patrz 4 Wykrywanie i usu-wanie błędów, strona 55
				Sygnał ciągły		Uszkodzenie akumulatora patrz 4 Wykrywanie i usu-wanie błędów, strona 55

3 Uruchomienie

OSTRZEŻENIE!

Niebezpieczeństwo wybuchu w przypadku użycia akumulatorów innych niż wymagane

→ Używać wyłącznie litowo-jonowych akumulatorów firmy Cleco, nr katalogowy 936400PT lub nr katalogowy 935377.

W żadnym wypadku nie używać innych typów akumulatorów lub baterii.

→ Podłączyć ładowarkę do sieci elektrycznej: dioda LED ① świeci się na zielono i sygnalizuje obecność zasilania sieciowego.

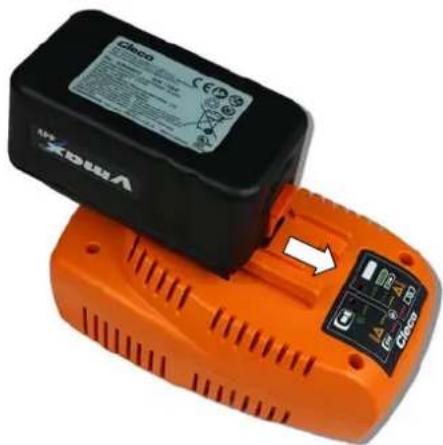

→ Włożyć akumulator do ładowarki, aż do zatrza- śnięcia się blokad. Dioda LED ② miga na zielono i sygnalizuje proces ładowania.

Dioda LED ② nie może się świecić na czerwono przez włożeniem akumulatora. Akumulator może zostać uszkodzony.

→ Odłączyć ładowarkę od sieci i podłączyć po upływie ok. 1 minuty.

Po naładowaniu akumulatora ładowarka automatycznie wyłącza ładowanie. Dioda LED ② świeci się ciągle na zielono.

4 Wykrywanie i usuwanie błędów

1LED ładowarki	2LED akumulatora	Przyczyna	Postępowanie
		Brak napięcia zasilającegoUszkodzony kabel zasilającyUszkodzona ładowarka	→ Sprawdzić i przywrócić napięcie zasilające.→ Wymienić kabel zasilający.Przesłać ładowarkę do Sales & Service Center.
		Uszkodzona ładowarka	→ Przesłać ładowarkę do Sales & Service Center.
		Akumulator jest uszkodzony	→ Przesłać akumulator do Sales & Service Center.
		Brak styku z akumulatoremStykiśą Akumulator jest uszkodzony	→ Ponownie włożyć akumulator.Oczyścić styki ładowarki i akumulatora.Spraważeć akumulator, w razie potrzeby wymienić.
		Ładowarka i akumulator są uszkodzone	→ Nie kontynuować pracy z uszkodzonymi urządzeniami.Wymienić ładowarkę i akumulator.Przesłać uszkodzoną ładowarkę i akumulator do Sales & Service Center.
		Błąd ładowarki:Temperatura jest zbyt wysoka	→ Nie ma potrzeby podejmowania żadnych działań:Proces ładowania zostanie automatycznie wznowiony po ostygnięciu ładowarki
		– Tylko przy 44 V –Błąd akumulatora:Temperatura jest zbyt wysoka	→ Nie ma potrzeby podejmowania żadnych działań:Proces ładowania zostanie automatycznie wznowiony po ostygnięciu ładowarki
		– Tylko przy 44 V –Błąd komunikacji	→ Ponownie włożyć akumulatorOczyścić styki ładowarki i akumulatora.

5 Konserwacja

PRZESTROGA!

→ Ładowarkę czyścić wyłącznie po wyjęciu wtyczki z gniazda zasilającego. Używać wyłącznie zwilżonej ściereczki.

→ Do czyszczenia nie używać substancji łatwopalnych.

→ Aby zapewnić prawidłowe działanie ładowarki styki ładowarki i akumulatora muszą być utrzymane w czystości.

6 S e r w i s

W razie konieczności naprawy kompletną ładowarkę należy przesłać do firmy Sales & Service Center! Naprawy mogą być wykonywane wyłącznie przez autoryzowany personel. Otwarcie ładowarki oznacza utratę gwarancji.

7 Dane techniczne

Cechy Dane
Napięcie zasilania 85 ... 270 VAC
Częstotliwość sieciowa	47 ... 64 Hz
Współczynnik sprawności 110 VAC230 VAC	>90 %>93 %
Maks. prąd zasilania 110 VAC230 VAC	1 A0,5 A
Strata mocy przy Stand-By 110 VAC230 VAC	5 W4 W
Napięcie znamionowe akumulatora	44/26 VDC
Napięcie końca ładowania	50,4/29,0 VDC ±1%
Napięcie jałowe, bez akumulatora	maks. 1 VDC
Prąd ładowania	maks. 2000 mA ±10%
Stopień ochrony	IP30
Ciężar, bez kabla	0,82 kg
Temperatura otoczenia podczas pracy	0 ... +40 °C
Względna wilgotność powietrza w trakcie pracy	0 ... 90%, bez kondensacji
Temperatura składowania	-20 ... +60 °C
Względna wilgotność powietrza, magazyn	0 ... 80%, bez kondensacji
Czas składowania	100 000 h
Żywotność	60 000 h

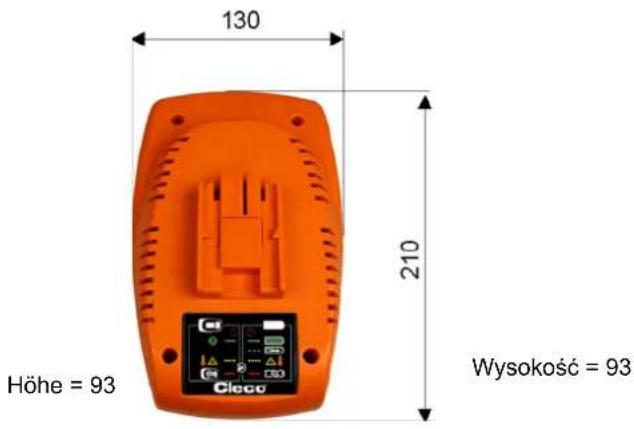

7.1 Wymiary w mm

Schemat lokalizacji otworów

8 Utylizacja

PRZESTROGA!

Niewłaściwa utylizacja powoduje szkody na życiu i zdrowiu oraz środowisku. Części składowe i materiały pomocnicze ładowarki kryją w sobie zagrożenia dla zdrowia i środowiska.

→ Posortować elementy opakowania i utylizować zachowując właściwą segregację.
→ Przestrzegać lokalnie obowiązujących przepisów.
→ Ładowarkę oraz uszkodzone / zużyte akumulatory należy oddać do zakładowego punktu zbiorczego lub do firmy Sales & Service Center.
→ Nie wyrzucać akumulatorów do pojemnika na odpady gospodarcze, do ognia lub cieczy.
