INSTRUKCJA OBSŁUGI 276 Vermeiren

2.1. Przewidziane zastosowanie i wskazania 82
2.2. Instrukcja bezpieczeństwa i związane z nimi zagrożenia 83
2.3. Symbole na balkoniku 84
2.4. Przy dostawie 85
2.5. Wysyłka I przechowywanie 85

3. Montaż/demontaż i regulacje 86

3.1. Montaż 86
3.2. Regulacja wysokości 86
3.3. Regulacja hamulców 87

4. Korzystanie z balkonika 88

4.1. Hamulec 88
4.2. Składanie / Rozkładanie 89
4.3. Siadanie, wstawanie i chodzenie 90

5. Konserwacja 90

5.1. Czyszczenie 90
5.2. Dezynfekcja 90
5.3. Kontrole / serwisowanie / naprawy 91
5.4. Ponowne użycie 92
5.5. Usuwanie odpadów 92

6. Parametry techniczne 93

Wstep

Gratulacje! Jesteś teraz właścicielem balkonika Vermeiren!

Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji balkonika i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwości i ograniczeniami balkonika.

W razie pytań, na które odpowiedzi nie ma w instrukcji, prosimy o kontakt z Państwa wyspecjalizowanym sprzedawcą. Sprzedawca chętnie stuży pomocą.

Ważna uwaga

Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie.

Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów.

Ilustracje produktu zamieszczone w instrukcji są wyłącznie poglądowe. Szczegóty prezentowanego produktu mogą się różnić od rzeczywistego produktu posiadanego przez użytkownika.

Dostępne informacje

W naszej witrynie internetowej http://www.vermeiren.com/ zawsze znajduje się najnowsza wersja odpowiednich informacji. Prosimy regularnie odwiedzać witrynę, ponieważ możemy w niej zamieszczać zaktualizowane informacje.

Osoby z zaburzeniami wzroku mogą pobrać elektroniczną wersję niniejszej instrukcji i odstuchać ją przy użyciu oprogramowania zamieniającego tekst na mowę.

Instrukcja obstugi

Dla użytkownika i wyspecjalizowanego sprzedawcy

	Podręcznik serwisowy dla balkonikówDla wyspecjalizowanego sprzedawcy
	Deklaracja zgodności WE

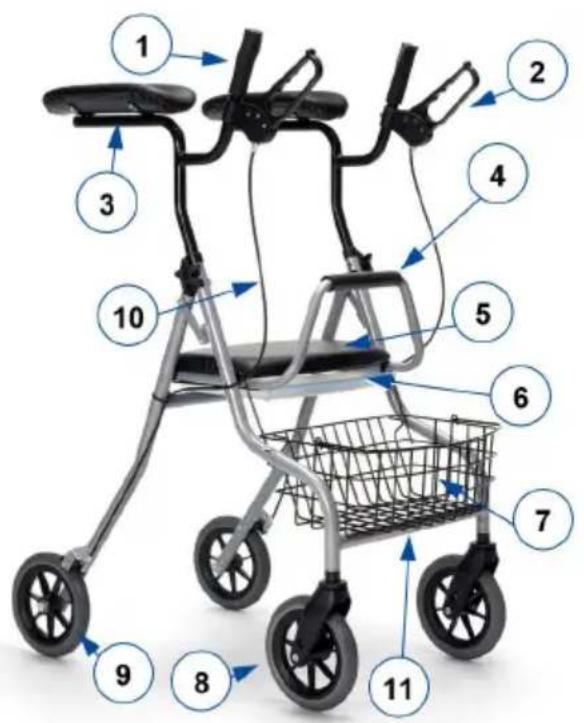

1. Twój produkt

1. Uchwyty
2. Dźwignia hamulca
3. Podtrzymywanie przedramion
4. Oparcie
5. Siedzisko
6. Tacka
7. Koszyk
8. Przednie koła
9. Tylne koła
10. Linka hamulcowa
11. Tabliczka znamionowa

2. Przed użyciem

2.1. Przewidziane zastosowanie i wskazania

- Ten produkt jest wyrobem medycznym.

- Wskazania i przeciwwskazania: Balkonik jest przeznaczony do wspomagania nóg podczas chodzenia i codziennych czynności. Dzięki podpórkom przedramienia jest szczególnie odpowiedni dla użytkowników cierpiących na upośledzenia ruchowe obejmujące ograniczone ruchy/równowagę, ale z wystarczająco zachowaną zdolnością chodzenia i koordynacją, gdy korzystanie ze standardowego rollatora nie jest możliwe z powodu upośledzonej funkcji rąk, a korzystanie z innych pomocy do chodzenia jest niewystarczające. Nie używaj balkonika, jeśli masz inne ograniczenia fizyczne, które mogą sprawiać, że używanie balkonika nie będzie bezpieczne, np. słabe ramię, zaburzenia równowagi, upośledzenie wzroku, utrata części ciała ...

- Balkonik został zaprojektowany i jest produkowany wyłącznie w celu używania jako pomoc przy chodzeniu dla jednej osoby o maksymalnej wadze 120 kg.

- Balkonik kompensuje brak odpowiedniego wsparcia przez nogi, dzięki możliwości oparcia się na balkoniku lub poruszania wraz z nimi, korzystając z siły rąk i klatki piersiowej. Balkonik zapewnia lepszą stabilność, wsparcie i bezpieczeństwo podczas chodzenia.

- Można go używać w pomieszczeniach i na zewnątrz.

- Nie jest przeznaczony do transportu towarów ani większej liczby osób niż użytkownik. Nie jest on również przeznaczony do użytku jako pomoc w transporcie w pozycji siedzącej.

- Należy korzystać z niego tylko na powierzchniach, na których wszystkie cztery koła dotykają podłoża. Nie należy używać balkonika w terenie skalistym, wyboistym lub piaszczystym, ani w miejscach o stromym nachyleniu. Mogłoby to spowodować brak stabilności balkonika. Spacery z balkonikiem należy odbywać na płaskich, stabilnych powierzchniach z fazowanymi krawężnikami.

- Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji. Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

- Należy zapoznać się z wszystkimi danymi technicznymi i ograniczeniami balkonika, które są podane w §6..

2.2. Instrukcja bezpieczeństwa i związane z nimi zagrożenia

AJWAGA

Ryzyko obrażeń

- Należy przeczytać zalecenia podane w niniejszej instrukcji i postępować zgodnie z nimi. Niestosowanie się do tych zaleceń może spowodować uraz lub uszkodzenie produktu.

Podczas użytkowania należy pamiętać o ostrzeżeniach ogólnych:

• Sprawdź, czy kamienie lub inne przedmioty nie blokują kół balkonika.
• Przed użyciem balkonika jako pomocy przy wstawaniu sprawdź, czy obie dźwignie hamulców są w położeniu postojowym. Kiedy staniesz wygodnie i stabilnie, możesz odblokować hamulce postojowe.

- Podczas chodzenia trzymaj obiema dłońmi za rączki.

• Pamiętaj, że niektóre części balkonika mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne, urządzenia grzewcze itp. Dotykając ich, należy zachować ostrożność.
• Przed każdym użyciem sprawdź, czy regulatory wysokości są pewnie unieruchomione, patrz §3.2..
• Nie trzymaj rączek mokrymi rękami. To mogłoby spowodować utratę pewności chwytu i równowagi.
• Nie zjeżdźaj balkonikiem na jezdnię. Zawsze pozostawaj na chodniku.
• Przestrzegaj instrukcji konserwacji i serwisu. Producent nie odpowiada za szkody spowodowane przez nieprawidłowe serwisowanie/konserwację.

Każdy poważny incydent [MDR (UE) 2017/745 §2 (65)], który miał miejsce w związku z urządzeniem, powinien zostać zgłoszony wytwórcy oraz właściwemu organowi państwa członkowskiego, w którym użytkownik i/lub pacjent ma siedzibę.

Korzystając z chodzika musisz być świadomym, że w zależności od użytych ustawień może on kolidować z niektórychi systemami antykradzieżowymi. Może to spowodować uruchomienie alarmu w sklepie.

2.3. Symbole na balkoniku

	Maksymalna masa użytkownika w kg
	Oznaczenie typu
	Numer artykułu
	Numer seryjny
	Wyrób medyczne
	Producent
	Data produkcji
	Deklaracja zgodności
	Uwaga: ważna informacja
	Zaleca się przeczytanie instrukcji

2.4. Przy dostawie

Dostarczony produkt należy rozpakować i sprawdzić, czy zawiera wszystkie elementy. Powinny zostać dostarczone następujące elementy:

• Rama podstawy z siedziskiem, 4 koła, oparcie;
  • Rączki z hamulcami
• Koszyk
• Tacka
• Instrukcja

Proszę sprawdzić wyrób pod kątem zniszczeń w transporcie. W przypadku stwierdzenia jakichkolwiek uszkodzeń po dostawie, należy się skontaktować z przewoźnikiem.

2.5. Wysytka I przechowywanie

Transport i przechowywanie balkonika powinny się odbywać zgodnie z parametrami technicznymi w §6.. Upewnij się, że balkonik jest przechowywany w stanie suchym.

Należy zapewnić dostateczną ostonę lub opakowanie, aby chronić balkonik przed korozją i ciałami obcymi (np. morską wodą, morskim powietrzem, piaskiem, pyłem).

Należy zadbać o to, aby nad balkonikiem lub obok niego nie znajdowały się żadne przedmioty, które mogłyby go uszkodzić.

3. Montaż/demontaż i regulacje

3.1. Montaż

1. Wsuń rączki do przedniej ramy.
2. Ustaw rączki na żądanej wysokości (patrz §3.2.).

!UWAGA

Ryzyko upadku lub przewrócenia

- Nie należy przetadowywać koszyka na zakupy.

Maksymalne obciążenie koszyka na zakupy można znaleźć w §6..

Plastikową tackę można wsunąć od przodu pod siedziskiem. Jeśli chcesz korzystać z tacy, można ją umieścić na górze kosza.

Kosz na zakupy jest mocowany do ramy pod siedziskiem za pomocą 2 haków. Dno kosza spoczywa na przedniej rurze poprzecznej (między przednimi kołami).

3.2. Regulacja wysokości

!JWAGA

Ryzyko upadku lub przewrócenia

- Dobrze umocuj rączki przed użyciem balkonika.

- Nie przekraczać minimalnej lub maksymalnej regulacji wskazanej na uchwytach. Twój balkonik nie będzie już stabilny.

AJWAGA

Ryzyko uszkodzenia

- Nie podciągaj rączek zbyt wysoko, aby nie uszkodzić linki hamulcowej.

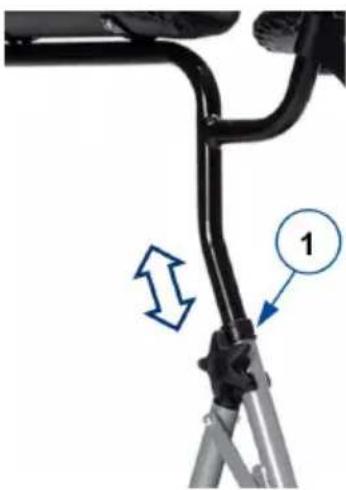

3.2.1. Wysokość rączek

Można zmienić wysokość balkonika, odpowiednio ustawiając rączki:

1. Ustaw balkonik w trybie parkingowym, patrz §4.1..
2. Poluzuj wkręt gwiazdkowy (1) i usuń całkowicie wkręt gwiazdkowy.
3. Wyjmij śrubę z rurki.
4. Ustaw rączkę na odpowiedniej wysokości (7 pozycji: miarka co 25 mm).
5. Umieść śrubę z powrotem w otworze rurki.
6. Umieść wkręt gwiazdkowy (1) na śrubie. Mocno dokręć wkręt gwiazdkowy ręką.
7. Powtórz z drugą rączką. Upewnij się, że obie rączki są prawidłowo zamontowane i ustawione na tej samej wysokości.

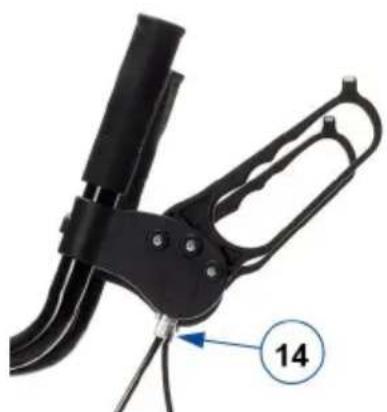

3.3. Regulacja hamulców

Siłę hamowania można wyregulować, odkręcając/dokręcając śrubę (14) z tyłu dźwigni hamulca.

4. Korzystanie z balkonika

4.1. Hamulec

!JWAGA

Ryzyko upadku

- Aby zapewnić sobie bezpieczeństwo, sprawdź działanie hamulców. Na stan układu hamulcowego wpływa jego zużycie, a także obecność oleju i innych zanieczyszczeń na tylnych kołach i w mechanizmie hamulcowym.

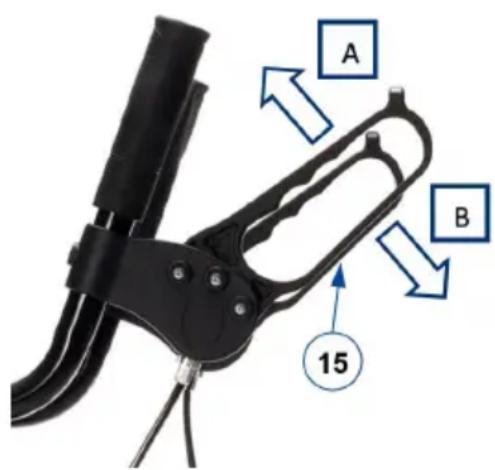

Balkonik jest wyposażony w hamulce sterowane za pomocą dwóch dźwigni hamulców (15). Dźwignie hamulców mogą być użyte do dwóch rodzajów hamowania – obsługi hamulców jezdnych i hamulców postojowych.

!JWAGA

Ryzyko uszkodzenia

- Nie pchaj balkonika zbyt mocno, gdy są wciśnięte hamulce jezdne. To może powodować uszkodzenie opon lub hamulców.

Aby użyć hamulców jezdnych, pociągnij obie dźwignie hamulców (15) jednocześnie do góry [A] ruchem ściskającym. Aby przerwać hamowanie, zwolnij dźwignie hamulców.

Aby użyć hamulców postojowych, naciśnij obie dźwignie hamulców (15) w dół, do położenia zablokowanego [B]. Zawsze używaj obu hamulców postojowych na raz. Aby wyłączyć tryb postojowy, pociągnij obie dźwignie hamulców jednocześnie do góry.

A B 15

4.2. Składanie / Rozkładanie

AJWAGA

Ryzyko przycięcia

- Nie zbliżać palców, klamer, bizuterii ani ubrań do mechanizmu składania.

!JWAGA

Ryzyko upadku

- Sprawdź, czy balkonik jest w pełni otwarty i czy rama jest zablokowana.

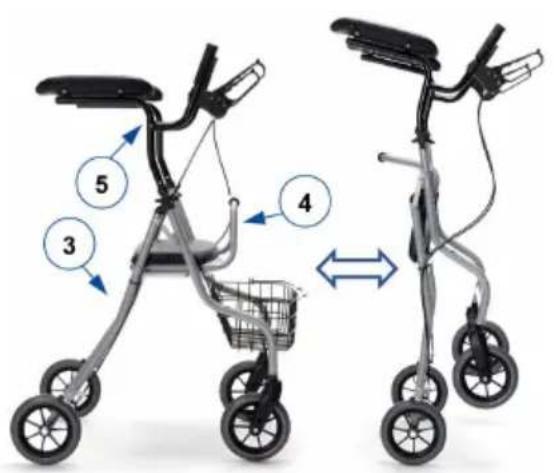

4.2.1. Rozkładanie balkonika

1. Wciśnij obie dźwignie hamulców do położenia parkowania, patrz §4.1..
2. Pociągnij tylne nóżki (3) do tyłu żeby rozłożyć rama. Naciśnij w dół na oparcie (4), aby upewnić się, że rama jest całkowicie otwarta.
3. Umieść koszyk i plastikową tację.
4. Ustaw żądaną wysokość balkonika (patrz §3.2.).

4.2.2. Składanie balkonika

1. Stań za balkonikiem.
2. Wyjmij koszyk i plastikową tace.
3. Ztóż ramę całkowicie, dociskają razem przednie i tylne rurki.

4.3. Siadanie, wstawanie i chodzenie

AJWAGA

Ryzyko upadku

- Zanim usiądziesz, sprawdź, czy obie dźwignie hamulców znajdują się w położeniu parkowania, patrz §4.1.. Dźwignie hamulców muszą pozostawać w tym położeniu, aż znowu zaczniesz chodzić. Ustaw stopy między dwoma kołami tylnymi.

- Nie należy napędzać chodzika w pozycji siedzącej.

1. Wciśnij obie dźwignie hamulców do położenia parkowania.
2. Opierając się na rączkach, obróć się i usiądź na siedzisku.
3. Aby znowu wstać, oprzyj się na rączkach i obróć.
4. Podciągnij obie dźwignie hamulców do góry i użyj hamulców jezdnych.
5. Zwolnij dźwignie hamulców i zrób krok naprzód, z balkonikiem blisko ciata.

5. Konserwacja

i Regularna konserwacja zapewnia utrzymanie pełnej sprawności balonika. Instrukcję konserwacji można znaleźć w witrynie Vermeiren: www.vermeiren.com.

5.1. Czyszczenie

Do mycia balkonika używaj miękkiej, wilgotnej ściereczki i letniej wody z dodatkiem tagodnego, domowego mydła. Nie dopuszczaj do długotrwałego namaczania. Do czyszczenia nie używaj ściernych środków czyszczących.

5.2. Dezynfekcja

AJWAGA

Ryzyko uszkodzenia

- Dezynfekcja może być przeprowadzana tylko przez przeszkolone osoby. Skonsultować się ze specjalistycznym dystrybutorem.

5.3. Kontrole / serwisowanie / naprawy

Oczekiwany okres użytkowania balkonika wynosi 5 lat. Trwałość balkonika jest zależna od jego użytkowania, przechowywania, konserwacji, serwisowania i czyszczenia.

Przed ponownym użyciem balkonika, należy sprawdzić następujące punkty:

• Kompletność.
• Mechanizm składania: czy działa prawidłowo.
• Śruby i nakrętki: mocno dokręcone.
• Hamulce: prawidłowe dziatanie.

• Koła (stabilność, skręcanie w żądanym kierunku, śruby ustalające).

• W przypadku powtarzającego się kontaktu z drutami, włosami lub innymi pozostałościami, koła mogą zostać zablokowane. Należy regularnie sprawdzać, czy koła obracają się swobodnie i czy są w dobrym stanie;
  • Rama (odksztatcenia, stabilność, potączenia);

• Uchwyty (bezpieczne blokowanie systemu regulacji wysokości, solidne wsparcie uchwytów).

Rolator skonstruowany jest z aluminiowych i plastikowych elementów. Zalecamy, aby kontrolować produkt co najmniej raz na rok. Częstotliwość serwisowania zależy jednak od części i intensywności eksploatacji. Należy się skonsultować z wyspecjalizowanym sprzedawcą w celu uzgodnienia częstotliwości serwisu.

Naprawa i wymiana części mogą być wykonywane tylko przez osoby przeszkolone. Należy używać wyłącznie oryginalnych części zamiennych Vermeiren.

Warto korzystać z usług oferowanych przez wyspecjalizowanego sprzedawcę. On/ona chętnie udzieli pomocy w zakresie serwisu i napraw.

5.4. Ponowne użycie

Przed każdym ponownym użyciem rolkę należy zdezynfekować, skontrolować i poddać konserwacji zgodnie z instrukcjami w §5.2. i §5.3..

5.5. Usuwanie odpadów

Po zakończeniu użytkowania należy poddać balkonik utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić jest demontaż balkonika, w celu ułatwienia transportu części nadających się do przetworzenia.

6. Parametry techniczne

PL

Parametry techniczne zamieszczone poniżej dotyczą tylko tego balkonika, przy standardowych ustawieniach i optymalnych warunkach otoczenia. Podczas użytkowania należy uwzględnić te dane.

Marka Vermeiren
Grupa produktów Balkonik
Typ 276
Opis Wymiary
Maksymalna waga użytkownik 120 kg
Maksymalna waga ładunku koszyka 5 kg
Długość całkowita 750 mm
Długość po złożeniu 440 mm
łączna szerokość 630 mm
Szerokość po złożeniu	630 mm
łączna wysokość	1100 - 1230 mm
Wysokość po złożeniu	1100 - 1230 mm
Wysokość rączek 1100 - 1230 mm
Zalecana wysokość ciała	1650 - 1900 mm
Odległość między uchwytami	445 mm
Wysokość siedziska	570 mm
Szerokość siedziska	440 mm
Głębokość siedziska	210 mm
Cieżar całkowity- bez koszyka	11 kg9,5 kg
Średnica koła	200 mm
Hamulce	Hamulce jezdne i postojowe
Promień skrętu	900 mm
Temperatura przechowywania i użytkowania	+5°C - +41°C
Wilgotność powietrza do przechowywania i użytkowania	30% - 70%
Producent zastrzega sobie prawo do wprowadzania zmian parametrów technicznych.Tolerancja pomiarów +- 15 mm / 1,5 kg / 1,5°
