INSTRUKCJA OBSŁUGI RCPSF 9ETH Royal Catering

Aby zapewnić długotrwałą i bezawaryjną pracę urządzeń firmy Royal Catering z włącznika głównego należy korzystać tylko w sytuacji gdy pokrętło regulacji temperatury ustawione jest w pozycji 0. Używanie włącznika głównego w sytuacji gdy pokrętło regulacji temperatury wskazuje wartość różną od 0 może skrócić żywotność włącznika.

POZOR!

Opis parametru	Wartość parametru
Nazwa produktu	Smażalnik Frytownica
Model RCPBG	16H	RCPKF 26DSH	RCPSF 26ETH	RCPKF 13DSH
Napięcie zasilania [V~] / Częstotliwość [Hz]	230/50	400 /50	230/50	400/50
Moc znamionowa [W]	3000	10 000	6000	5000
Pojemność [L]	23	26	26	13
Zakres temperatur [°C]	50 – 190	50 – 190	50 – 190	50 – 190
Klasa ochrony IP	- IPX4 -	IPX4
Wymiary [Szerokość x Głębokość x Wysokość; mm]	580x562x361	530x730x900	690x510x360	520x360x920
Ciężar [kg]	14	29	16,6	16
Maksymalna waga wkładu do smażenia [kg]	1,3 - - -

Opisparametru	Wartośćparametru
Nazwa produktu	Frytownica
Model	RCPSF 13ETH	RCPSF 18ETH	RCPSF 9ETH

Napięcie zasilania [V~] / Częstotliwość [Hz]	230/50 230/50 230/50
Moc znamionowa [W] 3000		6000
Pojemność [L]	13	18
Zakres temperatur [°C]	50 – 190	50 – 190
Klasa ochrony IP	IPX3	-
Wymiary [Szerokość x Głębokość x Wysokość; mm]	360x540x360	570x460x340
Cieżar [kg]	9	14

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA!

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do .

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!
j) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!
k) Podłączenie urządzeń wymagających zasilania prądem o napięciu 400V powinno być wykonane przez wykwalifikowanego elektryka.
I) Należy zastosować odpowiednie zabezpieczenie instalacji elektrycznej przed przeciążeniem.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.

d) W razie wątpliwości czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.
e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
h) Urządzenie używać w dobrze wentylowanej przestrzeni.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
j) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.

f) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
h) Nie wkładać rąk, przedmiotów do wnętrza pracującego urządzenia!
i) UWAGA! Podczas pracy niektóre elementy urządzenia nagrzewają się do wysokich temperatur – istnieje ryzyko poparzenia! Nie należy dotykać tych elementów gołymi rękoma! Gotowe potrawy należy wyjmować szczypcami lub innymi kuchennymi narzędziami.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
i) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
j) Nie należy pozostawiać włączonego urządzenia bez nadzoru.

k) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
I) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
m) Nie wolno uruchamiać pustego urządzenia.
n) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
o) Trzymać urządzenia z dala od źródeł ognia i ciepła.
p) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
q) Zabrania się przenoszenia frytownicy z gorącym olejem! Olej może utrzymywać wysoką temperaturę nawet przez 6-7h.
r) Nie obracać frytownicy do „góry nogami”, może to spowodować jej uszkodzenie.
s) Zabrania się włączania urządzenia, jeśli misa nie jest wypełniona olejem.
t) W przypadku, jeśli olej w frytownicy jest poniżej poziomu minimum występuje ryzyko pożaru.
u) UWAGA! Stary olej ma niższą temperaturę zapłonu oraz jest bardziej podatny na gwałtowne wrzenie.
v) Urządzenie należy zainstalować, tak aby rozgrzany olej lub potrawy nie były narażone na kontakt z wodą.
w) Należy zawsze pamiętać o tym, by poziom oleju znajdował się pomiędzy oznaczeniami umieszczonymi na zbiorniku.
x) Urządzenie podczas pracy emituje wysokie temperatury. Zabrania się umieszczenia urządzenia na powierzchniach łatwopalnych lub topliwych oraz w pobliżu łatwopalnych materiałów.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Frytownica przeznaczona jest wyłącznie do smażenia produktów spożywczych w głębokim tłuszczu.

Frytownicy elektrycznej nie należy stosować do:

• podgrzewania innych materiałów,
• podgrzewania cieczy zawierających cukier, słodzik, kwasy, alkalia lub alkohol;

- odgrzewania i rozgrzewania zapalnych, szkodliwych dla zdrowia, łatwo ulatniających się lub tym podobnych cieczy i/lub materiałów.

Urządzenie przeznaczone jest do użytku komercyjnego. Może być używane w restauracjach, hotelach, kantynach itp.. Zabrania się użytkowania urządzenia w trybie ciągłym przy masowej produkcji żywności.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

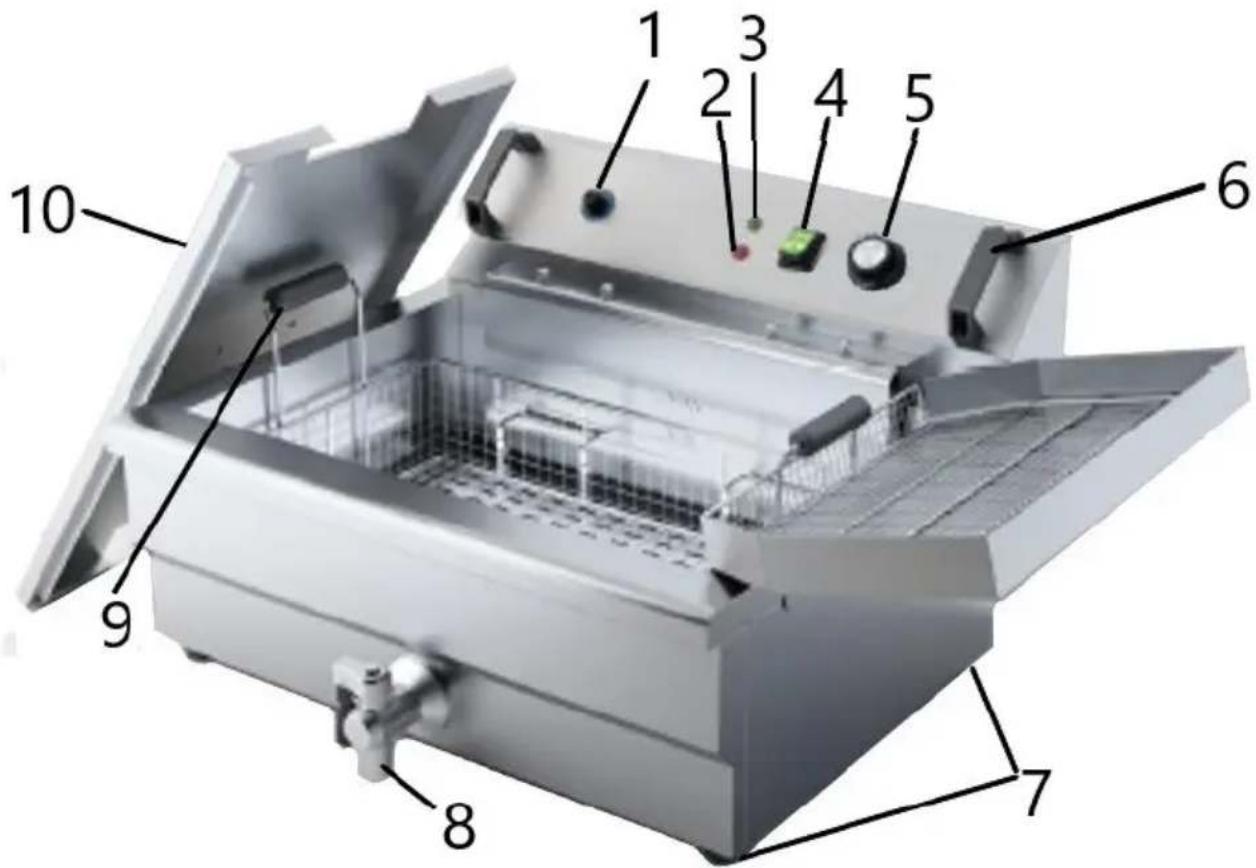

3.1. Opis urządzenia

RCPBG 16H

1 2 3 4 5 6 7 8 9 10

RCPKF 26DSH

Powyższy rysunek przedstawia modele RCPSF 13ETH i RCPSF 9ETH. Modele RCPSF 26ETH i RCPSF 18ETH są modelami podwójnymi. Wszystkie przyciski, pokrętła i funkcje są takie same jak w modelach pojedynczych.

1. Przycisk RESET
2. Kontrolka grzania
3. Kontrolka zasilania
4. Przycisk On/Off
5. Pokrętło regulacji temperatury
6. Uchwyt panelu sterowania
7. Nóżki
8. Kranik spustowy oleju
9. Uchwyt kosza
10. Pokrywa
11. Szafka

12. Otwory wentylacyjne

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni-

Urządzenie należy ustawić na podłożu odpornym na działanie wysokiej temperatury!

Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Urządzenie użytkować tylko i wyłącznie w pozycji poziomej. Zabrania się potrząsania urządzeniem.

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie.

MONTAŻ URZĄDZENIA

Przed użyciem należy zamontować uchwyt do kosza na frytki. Uchwyt założyć tak jak pokazano to na poniższym rysunku. (Montaż uchwytu nie dotyczy modelu RCPBG 16H).

Podłączenie elektryczne

Modele urządzenia zasilane prądem o napięciu 400V wymagają podłączenia elektrycznego. Należy podłączyć przewody wychodzące z urządzenia (L1,L2,L3, PE i N) do wtyczki siłowej. Podłączenie powinno być wykonane przez wykwalifikowaną osobę.

3.3. Praca z urządzeniem

1. Uziemić obudowę urządzenia wykorzystując zacisk uziemienia znajdujący się w tylnej części obudowy.
2. Napełnić wannę olejem przewidzianym do zastosowań gastronomicznych, tak żeby poziom oleju znalazł się pomiędzy znacznikiem maksimum i minimum.
3. Przed podłączeniem urządzenia do zasilania zawsze należy zweryfikować, czy pokrętło regulacji temperatury jest ustawione w pozycji „0”.
4. Podłączyć urządzenie do gniazdka elektrycznego za pomocą przewodu zasilającego.
5. Włączyć urządzenie włącznikiem ON/OFF (modele podwójne posiadają osobne włączniki, kontrolki oraz pokrętło regulacji temperatury dla każdego modułu). Zielona lampka kontrolna zaświeci się. Następnie należy ustawić wymaganą temperaturę (zgodnie z ruchem wskazówek zegara); pomarańczowa kontrolka zaświeci się a element grzejny zacznie się nagrzewać. Jeżeli wymagana temperatura zostanie osiągnięta, to pomarańczowa lampka gaśnie. Termostat utrzymuje wymaganą temperaturę włączając lub wyłączając automatycznie element grzejny. W ten sposób

utrzymuje on wymaganą temperaturę i oszczędza energię elektryczną. Można rozpocząć smażenie.

1. Do smażenia należy używać dostarczonych koszy na frytki, do których należy uprzednio przymocować uchwyty (montaż nie dotyczy modelu RCPBG 16H). Smażoną potrawę należy włożyć do kosza. Kosz zanurzyć w oleju. Kosz po usmażeniu potrawy należy powiesić na wieszaku, który przymocowany jest przy panelu sterującym. W ten sposób pozostały olej ścieknie z kosza. Kosz zawsze należy przenosić chwytając za uchwyt.
2. Pokrywa wanny olejowej służy do utrzymania ciepła oraz ochrony przed zabrudzeniem. Przed zastosowaniem pokrywy należy upewnić się, czy nie znajduje się na niej woda.
3. Po zakończeniu pracy ustawić pokrętło regulacji temperatury w pozycji „0”, a następnie wyłączyć urządzenie przyciskiem On/Off.
4. Następnie ustawić elementy grzewcze tak jak pokazano na poniższym rysunku. Panel przesunąć o 90° a elementy grzewcze ustawić w pozycji pionowej nad wanną. W ten sposób resztka oleju spłynie do wanny.

1. Frytownice wyposażone są w wyłącznik bezpieczeństwa. Podczas podnoszenia elektrycznego pulpitu wraz z prętami grzewczymi zostaje odcięty dopływ prądu.
2. Aby uniknąć uszkodzenia termostatu należy używać tylko oleju lub płynnego tłuszczu. Nie zaleca się umieszczania we frytownicy tłuszczu w formie stałej – tłuszcz w takiej formie powinien być roztopiony przed umieszczeniem go we frytownicy.
3. UWAGA! Urządzenie posiada czujnik przeciw przegrzaniu się. Jeżeli urządzenie przegrzeje się podczas pracy to natychmiast wyłączyć się. Należy wtedy odczekać, aż urządzenie ochłodzi się i zresetować zabezpieczenie wciskając „RESET”. Urządzenie może z powrotem być używane.
4. Zużyty olej spuścić z urządzenia do osobnego naczynia za pomocą kraniku spustowego. W modelach z szafkami kraniki spustowe znajdują się w ich wnętrzu. Olej zutylizować zgodnie z lokalnymi przepisami.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
d) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
e) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
f) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
g) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
h) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
i) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
k) Nie czyścić urządzenia substancjami o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
