INSTRUKCJA OBSŁUGI FIH 16760 TEKA

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić conajmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym

umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocyrury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłącać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami

palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obo-wiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczo- nych zdolnościach psychicznych, fizycznych i zmysłowych lub o

niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak po-instruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i kon-serwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

• Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.
• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomiesz-

czenia).

• Symbol ✉znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.
• Niniejszy okap może być używa- ny razem z kuchenką gazową o następującej charakterystyce:

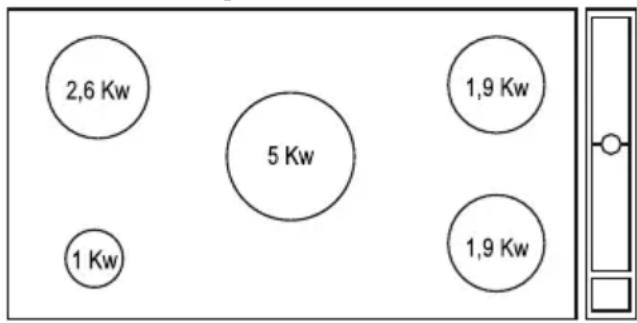

  • Moc maksymalna 12,4 kW.
• 5 palników, tak jak to pokazano na ilustracji.

2,6 Kw 1 Kw 5 Kw 1,9 Kw 1,9 Kw

• Moc maksymalna 7,7 kW.
- 4 palników, tak jak to pokazano na ilustracji.

• Moc maksymalna 4,7 kW.
- 2 palników, tak jak to pokazano na ilustracji.

2,8 Kw 1,9 Kw

2,8 Kw 1,9 Kw

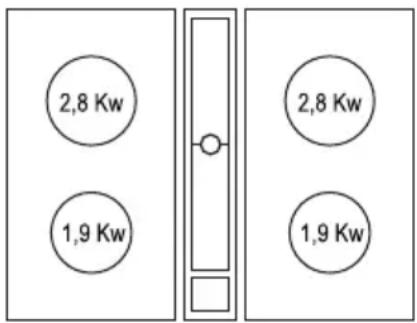

• Moc maksymalna 9,4 kW.
- 2 palników, tak jak to pokazano na ilustracji.

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

• Filtr zapachowy z aktywowanym węglem może być regenerowany. Postępować zgodnie z instrukcjami podanymi na samym zestawie, zarówno dla sposobu regeneracji, jak i dla częstotliwości wymiany.
• Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

4. STEROWANIE

B - 8 + C - 1 G F E L A D FRES= (D) (04)

Przycisk	Funkcja	Wyświetlacz
A	Włącza/wyłącza silnik przy pierwszej prędkości.	Wyświetla 1
	Naciśnięcie przez 3 sekundy włącza/wyłącza tryb blokady klawiatury.Sygnały te są widoczne tylko przy wyłączonym silniku.	Wyświetla [IMAGE]
B	Zmniejsza prędkość obrotową silnika, wykonując 4 kroki: b - 3 - 2 - 1b= Intensywna prędkość ustawiona na 6 minut.	Wyświetla 1, 2, 3 lub b
	Gdy alarm filtrów jest w toku, naciśnięcie przycisku przez około 3sekundy powoduje zresetowanie alarmu. Sygnały te są widoczne tylkoprzy wyłączonym silniku.	Wyświetla 8 3 razy
C	Zwiększa prędkość silnika, wykonując 4 kroki: 1 - 2 - 3 - bb= Intensywna prędkość ustawiona na 6 minut.	Wyświetla 1, 2, 3 lub b
D	Funkcja opóźnieniaWłącza/wyłącza funkcję Opóźnienie, aby wyłączyć silnik po 15 minutach.Ta funkcja nie może być aktywowana podczas intensywnej prędkości.Funkcja ta jest wyłączana po 15 minutach lub po naciśnięciu przyciskuSilnik WYŁ.	Wyświetla symbol [IMAGE]
	Fresh Function - Środowisko wolne od zapachów przez 24 godzinyNacisnąć i przytrzymać przez około 3 sekundy, aby włączyć/wyłączyćfunkcję FreshAir. Funkcja FreshAir uruchamia silnik przy pierwszejprędkości na 10 minut co godzinę, przez 24 godziny.Funkcja ta jest wyłączana po 24 godzinach lub po naciśnięciu przyciskuSilnik WYŁ.	Wyświetla ruchomą ikonę [ ]
E Wskazany symbol zapala się, gdy funkcja Opóźnienie jest aktywna.		[IMAGE] WI./Wył.
F	Wskazany symbol zapala się po 152 godzinach pracy sygnalizującalarm nasycenia filtra (należy sprawdzić oba filtry: filtr tłuszczowy ifiltr regeneracyjny). Wyświetlacz wyświetla F.	[IMAGE] WI./Wył.
G	Wskazany symbol zapala się, gdy aktywna jest funkcja blokadyklawiatury.	[IMAGE] WI./Wył.
