MANUAL DE USUARIO FIH 16760 TEKA

1. INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta-

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli-

gros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desechar-se como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

• Esta campana de aspiración se puede utilizar en combinación con un plano de cocción de gas con las siguientes características:

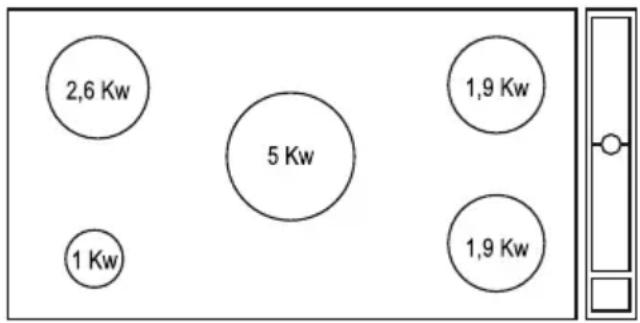

• Potencia máxima total 12,4 kW.
• 5 quemadores como se muestra en la figura.

2,6 Kw 1 Kw 5 Kw 1,9 Kw 1,9 Kw

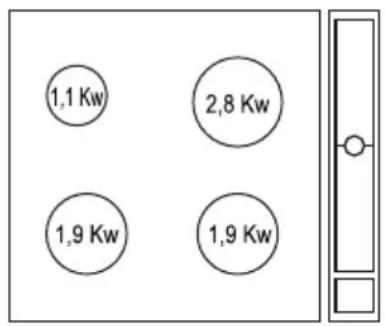

• Potencia máxima total 7,7 kW.
• 4 quemadores como se muestra en la figura.

• Potencia máxima total 4,7 kW.
• 2 quemadores como se muestra en la figura.

2,8 Kw 1,9 Kw

2,8 Kw 1,9 Kw

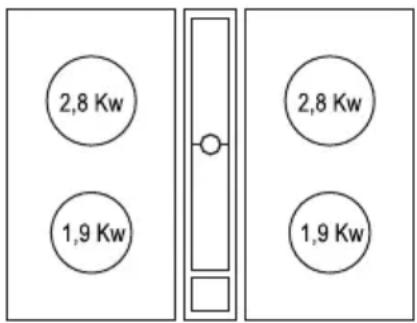

• Potencia máxima total 9,4 kW.
• 2 quemadores como se muestra en la figura.

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

- Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

• El filtro de olores de carbón activado se puede regenerar. Siga las instrucciones proporcionadas en el propio Kit tanto para el método de regeneración como para los tiempos de sustitución.

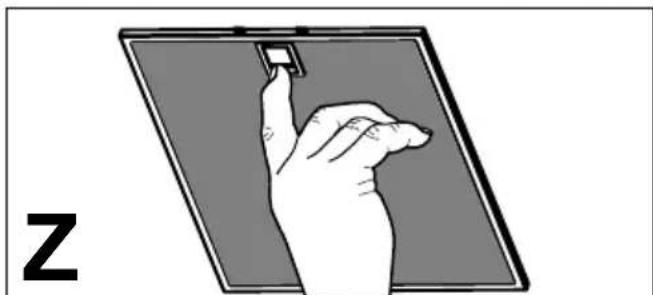

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

4. MANDOS

Botón	Función	Visor
A	Enciende/apaga el motor en la Primera Velocidad.	Muestra 1
	Pulsado durante 3 segundos Activa / Desactiva el modo Bloqueo del Teclado.Estas señales solo son visibles cuando el motor está apagado.	Muestra [IMAGE]
B	Disminuye la velocidad del motor recorriendo 4 pasos: b - 3 - 2 - 1b= Velocidad intensiva temporizada a 6 minutos.	Muestra 1, 2, 3 o b
	Con la alarma de filtros en curso, al pulsar el botón durante aproximadamente 3 segundos se restablece la alarma. Estas señales solo son visibles cuando el motor está apagado.	Muestra 8 tres veces
C	Aumenta la velocidad del motor recorriendo 4 pasos: 1 - 2 - 3 - bb = Velocidad intensiva temporizada a 6 minutos.	Muestra 1, 2, 3 o b
D	Función DelayActiva/desactiva la función Delay para apagar el motor después de 15 minutos.Esta función no puede activarse durante la Velocidad Intensiva.Esta función se desactiva después de 15 minutos o pulsando el botón Motor OFF.	Muestra el símbolo [IMAGE]
	Función Fresh - Ambiente sin olores durante 24 horasMantenga pulsado durante unos 3 segundos para activar / desactivar la función FreshAir. La función FreshAir activa el motor en la primera velocidad durante 10 minutos cada hora, durante un ciclo de 24 horas.Esta función se desactiva después de 24 horas o pulsando el botón Motor OFF.	Muestra una animación [ ]
E El	símbolo indicado se enciende cuando la función Delay está activa.	[IMAGE] Encendido/apagado
F	El símbolo indicado se enciende después de 152 horas de funcionamiento indicando la alarma de saturación de los Filtros (ambos filtros deber examinarse: Filtro de grasa y Filtro regenerativo). El Visor muestra F.	[IMAGE] Encendido/apagado
G	El símbolo indicado se enciende cuando la función de bloqueo del teclado está activa.	[IMAGE] Encendido/apagado
