FIH 16760 - Exaustor de cozinha TEKA - Manual de utilização gratuito

Marca	Teka
Modelo	FIH 16760
Tipo de produto	Coifa exaustora
Uso	Doméstico, eliminação de odores de cozinha
Controle	Painel tátil com tela LED
Velocidades do motor	4 velocidades (1-2-3) + velocidade intensiva (b) temporizada por 6 minutos
Função de atraso	Desligamento programado após 15 minutos
Função FreshAir	Motor na 1ª velocidade 10 min/hora durante 24h
Bloqueio do teclado	Sim, ativação por 3 segundos motor desligado
Alarme do filtro	Após 152 h de funcionamento, exibe F
Filtro de gordura	Lavável na máquina de lavar louça, a cada 2 meses
Filtro de carvão	Regenerável (seguir instruções do kit)
Distância mínima ao plano de cozimento	650 mm (salvo indicação contrária do fabricante do fogão)
Diâmetro do duto de exaustão	120 mm mínimo
Alimentação elétrica	Rede elétrica, tensão indicada na placa de características
Classe de isolamento	Classe I (aterramento obrigatório)
Compatibilidade com placa a gás	Até 5 bocas, potência total máx 12,4 kW
Segurança	Não flambar sob a coifa, vigiar fritadeiras
Manutenção externa	Pano úmido e detergente líquido neutro

Perguntas frequentes - FIH 16760 TEKA

Qual é a altura mínima de instalação da coifa?

A distância de segurança mínima entre o plano de cozimento e a coifa é de 650 mm. Se as instruções do plano de cozimento especificarem uma distância superior, esta prevalece.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (mais frequentemente em uso intenso). São laváveis na máquina de lavar louça.

Como redefinir o alarme de saturação dos filtros?

Quando o alarme estiver ativo (exibição F), pressione a tecla B por cerca de 3 segundos para redefinir o alarme. A tela exibe '8' três vezes.

O que significa o símbolo F na tela?

O símbolo F acende após 152 horas de funcionamento para indicar que os filtros (de gordura e de carvão) devem ser verificados e limpos ou substituídos.

Como ativar a velocidade intensiva?

Pressione a tecla C para aumentar a velocidade até a velocidade intensiva b. Esta velocidade funciona por 6 minutos e depois retorna automaticamente à velocidade anterior.

Posso usar a coifa com uma placa de indução?

Sim, a coifa é compatível com todos os tipos de cozimento (gás, elétrico, indução). Basta respeitar a distância mínima de 650 mm.

Como ativar o bloqueio do teclado?

Motor desligado, pressione a tecla A por 3 segundos. O símbolo de bloqueio acende. Repita a mesma operação para desbloquear.

A coifa pode ser usada em modo de recirculação?

Sim, a coifa é equipada com um filtro de carvão regenerável para o modo de recirculação. Siga as instruções do kit para a regeneração.

Como limpar o exterior da coifa?

Use um pano úmido e um detergente líquido neutro. Evite produtos de limpeza abrasivos que possam danificar a superfície.

O que fazer se a coifa não ligar?

Verifique primeiro se a coifa está conectada e se a alimentação de rede está ativa. Se o problema persistir, entre em contato com o serviço pós-venda autorizado.

MANUAL DE UTILIZADOR FIH 16760 TEKA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros

combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.
• Este exaustor pode ser usado em combinação com uma placa de cozinha a gás com as seguintes caraterísticas:

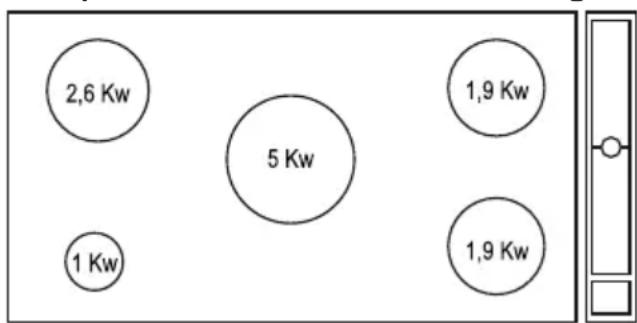

• Potência máxima total 12,4 kW.
• 5 queimadores conforme figura.

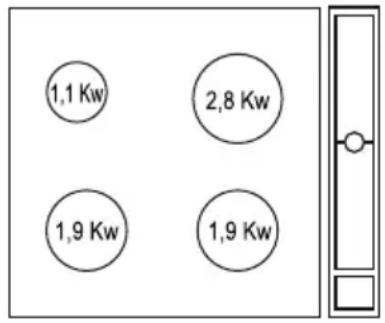

- Potência máxima total 7,7 kW. - 4 queimadores conforme figura.

- Potência máxima total 4,7 kW. - 2 queimadores conforme figura.

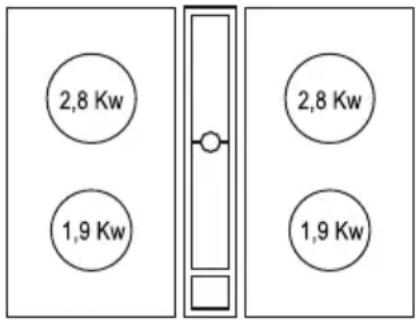

- Potência máxima total 9,4 kW. - 2 queimadores conforme figura.

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

• O filtro de odor de Carvão Ativado pode ser regenerado. Siga as instruções fornecidas no próprio jogo quanto ao método de regeneração e prazos de substituição.

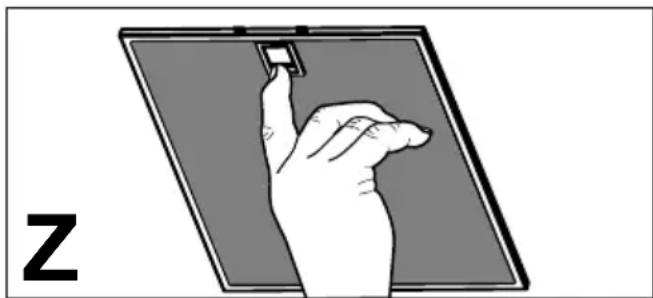

• Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

4. COMANDOS

Tecla	Função	Visor
A	Liga / desliga o motor na primeira velocidade.	Exibe 1
	Pressionado durante 3 segundos Ativa / desativa o modo de Bloqueio do teclado.Estes sinais só são visíveis com o motor desligado.	Exibe [IMAGE]
B	Diminui a Velocidade do motor passando por 4 etapas: b - 3 - 2 - b = Velocidade intensiva cronometrada para 6 minutos.	1Exibe 1, 2, 3 ou b
	Com o alarme de filtros em andamento, pode-se redefinir o alarme ao pressionar a tecla por cerca de 3 segundos. Estes sinais só são visíveis com o motor desligado.	Exibe 8 por três vezes
C	Aumenta a Velocidade do motor passando por 4 etapas: 1 - 2 - 3 - bb = Velocidade intensiva cronometrada para 6 minutos.	Exibe 1, 2, 3 ou b
D	Função de AtrasoAtiva / desativa a função Atraso para desligar o motor após 15 minutos.Esta função não pode ser ativada durante a Velocidade Intensiva.Esta função desativa-se após 15 minutos ou pressionando o botão Motor OFF.	Exibe o símbolo [IMAGE]
	Função Fresh - Ambiente sem odores por 24 horasMantenha pressionado por cerca de 3 segundos para ativar / desativar a função FreshAir (Ar fresco). A função FreshAir ativa o motor na primeira velocidade durante 10 minutos a cada hora, durante um ciclo de 24 horas.Esta função é desativada após 24 horas ou ao pressionar o botão Motor OFF.	Exibe uma animação [ ]
E O	símbolo indicado acende-se quando a função Atraso está ativa.	[IMAGE] Aceso / apagado
F	O símbolo indicado acende-se após 152 horas de funcionamento, indicando o alarme de saturação dos filtros (ambos os filtros devem ser verificados: filtro de gordura e filtro regenerativo). O Visor exibe F.	[IMAGE] Aceso / apagado
G	O símbolo indicado acende-se quando a função de bloqueio do teclado está ativa.	[IMAGE] Aceso / apagado
