HATO 174 DE - Zamrażarka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka
Marka	Haier
Model	HATO 174 DE
Zasilanie elektryczne	220-240 V~, 50 Hz
Klasa klimatyczna	SN, N, ST, T (10°C do 43°C)
Czynnik chłodniczy	R600a (łatwopalny, przyjazny dla środowiska)
Gaz izolacyjny	Cyklopentan
Rodzaj rozmrażania	Ręczne
Funkcja Super zamrażanie	Tak, aktywuje się 2-3h przed, wyłącza się automatycznie po 24h
Regulacja temperatury	1 (najcieplejszy) do 6 (Super zamrażanie)
Przegrody zamrażalnicze	7 (2 podnoszone klapy + 5 szuflad)
Konserwacja i czyszczenie	Roztwór sody oczyszczonej i ciepłej wody; nie używać środków ściernych
Bezpieczeństwo	Nie używać ostrych przedmiotów do rozmrażania; nie dotykać wewnętrznych elementów mokrymi rękami
Dostępne części zamienne (termostaty, czujniki, płyty, uchwyty, zawiasy, półki, pojemniki)	minimum 7 lat
Dostępne części zamienne (uszczelki drzwi)	minimum 10 lat
Gwarancja (UE)	2 lata
Zalecane zastosowanie	Domowe i podobne (kuchnia personelu, hotele, pensjonaty)
Regulowane nóżki	Tak, z przodu
Możliwość zmiany kierunku otwierania drzwi	Tak

Często zadawane pytania - HATO 174 DE HAIER

Ile czasu trzeba odczekać przed pierwszym uruchomieniem?

Pozostaw urządzenie na co najmniej 4 godziny po transporcie, aby olej sprężarki mógł osiąść.

Jak ustawić temperaturę zamrażarki?

Użyj czujnika regulacji (A) na panelu sterowania. Ustawienia wahają się od 1 (najcieplejszy) do 6 (Super zamrażanie). Unikaj pozostawiania na stałe na 5 lub Super zamrażanie, aby zmniejszyć obciążenie sprężarki.

Czym jest funkcja Super zamrażanie i kiedy jej używać?

Funkcja Super zamrażanie (płatek śniegu) pozwala szybko zamrażać duże ilości żywności. Aktywuj ją na 2 do 3 godzin przed włożeniem żywności. Wyłącza się automatycznie po około 24 godzinach.

Jak rozmrozić zamrażarkę?

Zamrażarka nie ma systemu No Frost. Aby rozmrozić, odłącz urządzenie, wyjmij żywność i pozostaw otwarte drzwi. Nigdy nie używaj ostrych przedmiotów ani urządzeń elektrycznych do przyspieszenia rozmrażania.

Co robić w przypadku awarii zasilania?

Nie otwieraj drzwi. Zamrożona żywność pozostaje bezpieczna przez czas podany na tabliczce znamionowej (czas wzrostu temperatury). Jeśli awaria trwa dłużej, sprawdź żywność i szybko ją spożyj lub ponownie zamroź po ugotowaniu.

Dlaczego w zamrażarce jest woda lub szron?

Może to wskazywać, że drzwi nie zamykają się prawidłowo. Sprawdź uszczelkę drzwi, montaż drzwiczek dekoracyjnych i szczelność. Uszkodzona uszczelka lub źle ustawione drzwi mogą powodować gromadzenie się szronu lub wody.

Urządzenie hałasuje, czy to normalne?

Tak, niektóre hałasy są normalne: czynnik chłodniczy może powodować lekkie bulgotanie, nawet gdy sprężarka nie pracuje. Upewnij się, że urządzenie jest wypoziomowane i nic na nim nie leży.

Jak zmienić kierunek otwierania drzwi zamrażarki?

Zmiana kierunku otwierania drzwi jest możliwa. Będziesz potrzebować drugiej osoby. Zdejmij górny i dolny zawias, przesuń plastikowe zaślepki na drugą stronę, a następnie zamontuj drzwi. W razie potrzeby użyj suszarki do włosów w odległości 10 cm, aby dopasować uszczelkę.

Jakie są zalecane ustawienia temperatury w zależności od pory roku?

Wiosna/jesień (15-25°C): ustawienie 3-4; lato (25-35°C): ustawienie 1-2; zima (5-15°C): ustawienie 5. Użyj Super zamrażania do szybkiego zamrażania.

Jak wyczyścić wnętrze zamrażarki?

Odłącz urządzenie. Użyj roztworu sody oczyszczonej i ciepłej wody do czyszczenia szuflad i przegród. Spłucz i dokładnie wysusz. Nie używaj ściernych detergentów.

INSTRUKCJA OBSŁUGI HATO 174 DE HAIER

Usuwanie starych urządzeń 135 Zgodność 136 Gwarancja 136 Oszczędzanie energii 136

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 126 Przed pierwszym użyciem 137 Użycie zamrażarki 137 Przechowywanie 138 Panel sterowania 138 Rozmrażanie zamrażarki 139 Dostępność części zamiennych 139 Usuwanie usterek 140 Pomoc techniczna 141 Instalacja 141 Wentylacja 142 Instalacja w szafie 143 Montaż drzwi maskujących 144 Instrukcja montażu produktów z zawiasami stałymi 145 Odwrócenie drzwi urządzenia 146

Dziękujemy za zakup tego produktu.

Przed użyciem swojej lodówki zapoznaj się uważnie z niniejszą instrukcją obsługi, aby zapewnić jej jak najlepsze działanie. Zachowaj całą dokumentację w razie potrzeby użycia jej w przyszłości lub dla kolejnych właścicieli. Produkt ten przeznaczony jest wyłącznie do użytku domowego lub podobnych zastosowań, na przykład:

• w strefie kuchennej dla personelu w sklepach, biurach oraz innych środowiskach roboczych;
• w gospodarstwach rolnych, hotelach, motelach oraz innych środowiskach typu mieszkalnego;
• w pensjonatach typu B&B;
• w ramach usług cateringowych i podobnych zastosowań niezwiązanych ze sprzedażą detaliczną.

Urządzenia nie należy używać wyłącznie do przechowywania żywności. Wszelkie inne zastosowania uważane są za niebezpieczne i producent nie będzie ponosić odpowiedzialności za jakiekolwiek zaniedbania. Należy również mieć na uwadze warunki gwarancji.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Prosimy o uważne przeczytanie instrukcji obsługi i montażu! Zawierają one ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia. Producent nie ponosi odpowiedzialności w przypadku nieprzestrzegania instrukcji i ostrzeżeń. Całą dokumentację należy zachować w celu skorzystania z niej w przyszłości lub dla kolejnych właścicieli.

• Nie należy podłączać urządzenia do zasilania, dopóki wszystkie opakowania oraz elementy zabezpieczające podczas transportu nie zostaną usunięte. Należy trzymać dzieci z dala od opakowania i jego elementów. Niebezpieczeństwo uduszenia przez składane kartony i plastikową folię!
• Pozostawić urządzenie stojące przed uruchomieniem przez co najmniej 4 godziny, aby pozwolić olejowi w sprężarce ustabilizować się, jeśli urządzenie było transportowane w poziomie.
• Po dostarczeniu produktu należy się upewnić, że nie jest on uszkodzony i że wszystkie połączenia oraz akcesoria są w doskonałym stanie.
• Nie dopuścić do uszkodzenia obwodu czynnika chłodniczego.

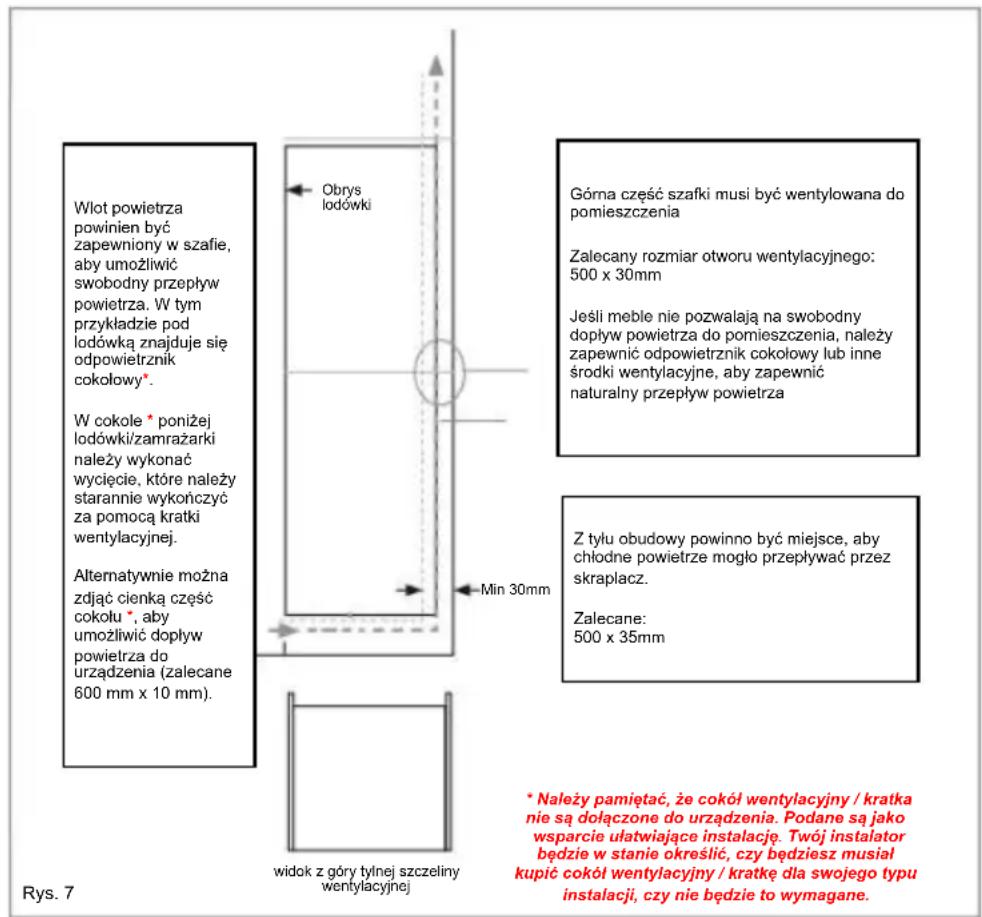

• Nie zasłaniać otworów wentylacyjnych w obudowie urządzenia lub w szafce, w której je zabudowano.
• Nigdy nie używać bezpośrednio wody do czyszczenia sprężarki; przetrzeć dokładnie szmatką po wyczyszczeniu, aby uniknąć kurzu.

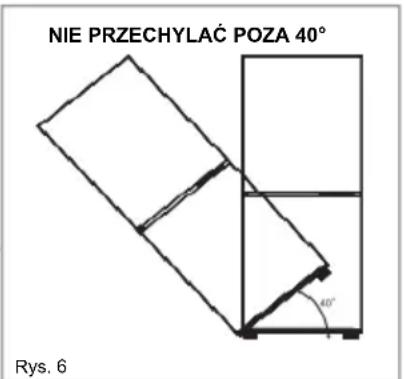

• Zawsze przenosić urządzenie z pomocą co najmniej dwóch osób, ponieważ jest ono ciężkie. Zainstaluj i wypoziomuj urządzenie w odpowiednim dla jego wielkości i przeznaczenia miejscu.
• Upewnij się, że informacje dotyczące elektryka na tabliczce znamionowej są zgodne z parametrami zasilania. Jeśli tak nie jest, skontaktuj się z elektrykiem. Urządzenie jest zasilane prądem 220-240 V/50 Hz. Odbiegające od normy wahania napięcia mogą spowodować niewłaściwe działanie urządzenia albo uszkodzenie regulatora temperatury lub sprężarki. Mogą też być przyczyną nietypowego hałasu podczas pracy. W takim przypadku powinien zostać zamontowany automatyczny regulator.

Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we wtyczkę z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 bolcami (z uziemieniem). Nigdy nie odcinaj ani nie wyjmuj trzeciego bolca (z uziemieniem). Po zainstalowaniu urządzenia powinien być dostęp do wtyczki.

Upewnić się, że kabel zasilania sieciowego nie jest przytrzaśnięty pod urządzeniem podczas przenoszenia go lub po zakończeniu czynności, aby uniknąć przecięcia go lub uszkodzenia. W razie uszkodzenia przewodu zasilającego powinien on zostać wymieniony przez producenta, jego serwisanta lub inną wykwalifikowaną osobę, aby uniknąć zagrożenia.

• Nie instalować urządzenia w wilgotnych, oleistych lub zakurzonych pomieszczeniach ani nie narażać go na bezpośrednie promienie słoneczne lub wodę.
• Nie instalować urządzenia w pobliżu grzejników lub materiałów łatwopalnych.
• DLA URZĄDZEŃ Z ZAMRAŻALNIKIEM: w przypadku awarii zasilania nie otwierać pokrywy. Zamrożona żywność nie powinna się zepsuć, jeśli awaria trwa krócej niż godziny wskazane na etykiecie (czas wzrostu temperatury). W

przypadku dłuższych awarii żywność należy sprawdzić i niezwłocznie spożyć lub ugotować i zamrozić.

• Utrudnione otwieranie pokrywy urządzenia zaraz po jej zamknięciu nie świadczy o awarii. Przyczyną jest różnica ciśnień, która po kilku minutach powinna się wyrównać, umożliwiając normalne otwarcie urządzenia.
• Nie przechowuj w urządzeniu leków, bakterii lub substancji chemicznych. To urządzenie służy do użytku domowego. Nie zaleca się przechowywania materiałów, które wymagają ściśle określonej temperatury.
• Nie dociskać nadmiernie ani nie zginać przewodu zasilającego i nie dotykać wtyczki mokrymi dłońmi.
• Nie przechowywać w urządzeniu produktów zawierających łatwopalny gaz napędowy (np. puszki z aerozolem) lub substancji wybuchowych. Ryzyko wybuchu!
• Na lodówce nie należy umieszczać niestabilnych przedmiotów (ciężkich przedmiotów, pojemników wypełnionych wodą), aby uniknąć obrażeń spowodowanych upadkiem lub porażeniem prądem elektrycznym w wyniku kontaktu z wodą.
• Nie używać urządzeń elektrycznych wewnątrz komór urządzenia do przechowywania

żywności, o ile nie są to urządzenia zalecane przez producenta.

• Nie dotykać wewnętrznych elementów chłodzących, zwłaszcza mokrymi rękoma, aby uniknąć uszkodzeń lub obrażeń.

Zagrożone są tutaj dzieci, osoby o ograniczonych zdolnościach fizycznych, umysłowych lub sensorycznych, a także osoby, które nie posiadają wystarczającej wiedzy na temat bezpiecznej obsługi urządzenia. Upewnij się, czy dzieci i osoby narażone na uraz zrozumiały zagrożenia. Osoba odpowiedzialna za bezpieczeństwo musi nadzorować lub poinstruować dzieci i osoby narażone na uraz, które obsługują urządzenia. Z urządzenia mogą korzystać dzieci w wieku od 8 lat.

• Nie należy pozwalać dzieciom na zabawę z urządzeniem.

Dzieci w wieku od 3 do 8 lat mogą wkładać produkty do urządzenia lub je wyjmować.

W PRZYPADKU URZĄDZEŃ Z ZAMRAŻALNIKIEM: nie przechowuj płynów w butelkach lub puszkach (zwłaszcza napojów gazowanych) w zamrażarce. Butelki i puszki mogą pęknąć!

W PRZYPADKU URZĄDZEŃ Z ZAMRAŻALNIKIEM: nigdy nie spożywaj mrożonek bezpośrednio

wyjętych prosto z zamrażalnika. Ryzyko poparzenia niskotemperaturowego!

Chroń plastikowe części i uszczelkę drzwi przed olejem i smarem. W przeciwnym razie plastikowe części i uszczelka drzwi staną się porowate. - Przed wykonaniem jakiejkolwiek czynności odłącz kabel zasilający od gniazdka zasilającego. - Nie używaj urządzeń mechanicznych ani innych środków do przyspieszania procesu rozmrażania, o ile nie są one zalecane przez producenta. - Nie używaj ostrych lub szpiczastych przedmiotów, takich jak noże lub widelce, do usuwania szronu. Nigdy nie używaj do rozmrażania suszarek do włosów, grzałek elektrycznych lub innych urządzeń elektrycznych. Zaleca się utrzymywać wtyczkę w czystości. Wszelkie nadmierne pozostałości kurzu na wtyczce mogą spowodować pożar. - Nie należy próbować samodzielnie naprawiać, demontować ani modyfikować urządzenia. W przypadku konieczności naprawy prosimy o kontakt z naszym działem obsługi klienta. Nadzoruj dzieci podczas czyszczenia lub konserwacji urządzenia.

• Nie czyść zimnych szklanych półek gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie szkła.

OSTRZEŻENIE: Rury obwodu chłodniczego przenoszą niewielką ilość przyjaznego środowisku, ale łatwopalnego czynnika chłodniczego (R600a) i gazu izolacyjnego (cyklopentan). Nie niszczy warstwy ozonowej i nie zwiększa efektu cieplarnianego. Wyciek czynnika chłodniczego może spowodować obrażenia oczu lub zapalenie.

W razie uszkodzenia obwodu czynnika chłodniczego:

• Wyłącz urządzenie i wyciągnij wtyczkę z gniazdka,
• Trzymaj otwarty ogień i/lub źródła zapłonu z dala od urządzenia,
• Dokładnie przewietrz pomieszczenie przez kilka minut,
• Poinformuj obsługę klienta.
• OSTRZEŻENIE: Nie uszkodź wtyczki ani przewodu zasilającego, ponieważ może to spowodować porażenie elektryczne lub pożar.
• OSTRZEŻENIE: Nie używaj wielu przenośnych gniazdek ani przenośnych zasilaczy. Odradzamy korzystanie z przedłużaczy i rozgałęźników.
• Nie próbuj siadać ani stawać na górze urządzenia. Grozi to urazami lub uszkodzeniem

urządzenia. Urządzenie nie jest przystosowane do ustawiania jeden na drugim razem z innymi.

Produkt ten jest zaprojektowany i wyprodukowany wyłącznie z myślą o użytku domowym. - Wolno używać tylko oryginalnych części dostarczonych przez producenta. Producent gwarantuje, że tylko te części spełniają wymogi bezpieczeństwa. - Pozostawienie na dłużej otwartych drzwiczek może spowodować wzrost temperatury w komorach urządzenia. - Czyść regularnie powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi systemami odprowadzania wody. - Wyczyść zbiorniki na wodę, jeśli nie były one używane przez 48 godzin; przepłucz system wodny podłączony do zasilania urządzenia, jeśli woda nie była pobierana przez 5 dni. - Umieszczaj surowe mięso i ryby w odpowiednich pojemnikach w chłodziarce, aby nie miały one kontaktu z inną żywnością ani nie skapywały na nią żadne płyny. - Szufady na zamrożoną żywność oznaczone dwoma gwiazdkami (o ile znajdują się one w urządzeniu) przeznaczone są do przechowywania wstępnie zamrożonej żywności, przechowywania lub wytwarzania lodów i kostek lodu.

Szufady z jedną, dwoma lub trzema gwiazdkami (o ile znajdują się one w urządzeniu) nie nadają się do zamrażania świeżej żywności. - Jeśli urządzenie zostanie pozostawione puste przez dłuższy czas, należy je wyłączyć, rozmrozić, wyczyścić, wysuszyć i pozostawić drzwiczki otwarte, aby uniknąć rozwoju w urządzeniu pleśni. W przypadku urządzeń do przechowywania wina: Urządzenia przeznaczone wyłącznie do przechowywania wina. W przypadku urządzenia wolnostojącego zamieszcza się ostrzeżenie: To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy. W przypadku urządzeń bez komory czterogwiazdkowej: To urządzenie chłodnicze nie jest odpowiednie do zamrażania środków spożywczych.

Usuwanie starych urządzeń

Urządzenie to posiada oznaczenia zgodne z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

WEEE zawiera zarówno substancje zanieczyszczające (które mogą powodować negatywne skutki dla środowiska), jak i podstawowe komponenty (które mogą zostać ponownie użyte). Ważne jest poddawanie WEEE specyficznej obróbce, aby usuwać i prawidłowo utylizować wszelkie elementy zanieczyszczające, a także odzyskiwać i poddawać recyklingowi wszelkie możliwe materiały.

Ludzie mogą odgrywać ważną rolę w zapewnianiu, że WEEE nie stanie się problemem środowiskowym; ważne jest przestrzeganie pewnych podstawowych zasad:

• WEEE nie powinien być traktowany tak samo jak inne odpady domowe;
• WEEE powinien być przekazywany do właściwych punktów zbiórki odpadów obsługiwanych przez gminę lub zarejestrowane przedsiębiorstwa. W wielu krajach w przypadku dużych WEEE może być przewidziany odbiór bezpośrednio z posesji.

W wielu krajach, kiedy kupuje się nowe urządzenie, stare urządzenie można zwrócić sprzedawcy, który odbierze je za darmo na zasadzie „urzadzenie za urzadzenie", pod warunkiem, że urządzenie jest odpowiedniego typu i posiada te same funkcje co nowy dostarczony sprzęt.

Zgodność

Poprzez umieszczenie oznaczenia na tym produkcie potwierdzamy, że urządzenie to jest zgodne ze wszelkimi dotyczącymi go obowiązującymi prawnie wymogami europejskimi w zakresie bezpieczeństwa, zdrowia i środowiska.

Gwarancja

Minimalny okres gwarancji: Kraje UE - 2 lata, Turcja - 3 lata, Wielka Brytania - rok, Rosja - rok, Szwecja - 3 lata, Serbia - 2 lata, Norwegia - 5 lat, Maroko - rok, Algieria - 6 miesięcy, Tunezja - gwarancja prawna nie jest wymagana

Oszczędzanie energii

Aby zapewnić wyższą oszczędność energii, sugerujemy:

• zainstalować urządzenie z dala od źródeł ciepła i nie wystawiać go na bezpośrednie działanie promieni słonecznych, w dobrze wentylowanym pomieszczeniu;
• unikać umieszczania w chłodziarce gorącej żywności, aby zapobiec wzrostowi temperatury zewnętrznej, a tym samym powodowaniu ciągłego działania sprężarki;
• nie wkładać nadmiernej ilości żywności, aby zapewnić prawidłową cyrkulację;
• rozmrozić urządzenie w razie pojawienia się w nim lodu w celu ułatwienia przenikania zimna;
• w razie braku energii elektrycznej zaleca się pozostawić drzwiczki chłodziarki zamknięte;
• jak najrzadziej otwierać drzwiczki urządzenia i jak najkrócej pozostawiać je otwarte;
• unikać ustawiania zbyt niskich temperatur;
• usuwać kurz z tylnej części urządzenia.

Więcej informacji na temat produktu można znaleźć na stronie https://eprel.ec.europa.eu/ lub zeskanować kod QR na etykiecie energetycznej dostarczonej z urządzeniem.

Przed pierwszym użyciem

Przed włączeniem zasilania należy odczekać co najmniej cztery godziny, aż zamrażarka ustabilizuje się.

Zaleca się wyczyszczenie wnętrza urządzenia przed pierwszym użyciem roztworem sody oczyszczonej i ciepłej wody, a następnie dokładne osuszenie wnętrza.

Przy pierwszym użyciu zamrażarka może wydzielać nieprzyjemny zapach. Zapach ten zniknie, gdy urządzenie się schłodzi.

Proszę zwrócić uwagę:

Urządzenie włącza się z ustawieniem temperatury 3 i będzie pracować nieprzerwanie, aż osiągnie odpowiednią temperaturę.

Jeśli urządzenie jest wyłączone, przed ponownym włączeniem odczekać pięć minut, aby uniknąć niepotrzebnego uszkodzenia kompresora.

Nigdy nie należy przechowywać w urządzeniu przedmiotów łatwopalnych lub wybuchowych oraz silnie żrących kwasów lub zasad.

Ta zamrażarka chłodzi żywność poprzez chłodzenie wewnętrznej tylnej części komory. Osadzanie się szronu na tej powierzchni jest zjawiskiem normalnym; szron następnie rozmraża się i spływa przez mały drenaż na dnie, skąd odparowuje. Obecność szronu nie jest wadą działania lodówki.

Użycie zamrażarki

• Komory zamrażarki są przeznaczone do przechowywania tylko mrożonek.
• Nigdy nie wkładać gorących ani ciepłych potraw do zamrażarki; powinny całkowicie ostygnąć przed włożeniem ich do zamrażarki.
• Postępować zgodnie z instrukcjami na opakowaniu żywności do przechowywania zamrożonej żywności. W przypadku braku informacji żywność nie powinna być przechowywana dłużej niż trzy miesiące od daty zakupu.
• Przechowywać żywność w małych opakowaniach (najlepiej mniej niż 2,5 kg). Skraca to czas zamrażania i poprawia jakość żywności po rozmrożeniu.
• Należy zawinąć jedzenie przy użyciu folii, należy upewnić się, że jest ona sucha.
• Oznaczyć żywność etykietą zawierającą rodzaj żywności oraz daty przechowywania i terminu ważności.
• Po rozmrożeniu żywności nie można jej ponownie zamrozić, chyba że została całkowicie ugotowana. Rozmrażać tylko tyle żywności, ile potrzeba, aby zapobiec marnotrawstwu.
• Napoje w butelkach lub puszkach nie powinny być przechowywane w komorze zamrażarki, ponieważ mogą eksplodować.
• Sprawdzić tabliczkę znamionową, aby potwierdzić maksymalną ilość świeżej żywności, którą można zamrozić w ciągu 24 godzin.

Nie zamrażać więcej niż wynosi maksymalna ilość.

Przechowywanie

Zamrażarka służy do krótko- i średnioterminowego przechowywania żywności. Chociaż utrzymuje niskie temperatury, nie zaleca się dłuższych okresów przechowywania żywności.

Ponieważ zimne powietrze cyrkuluje w zamrażarce, temperatura może się różnić w poszczególnych jej częściach. W związku z tym żywność powinna być przechowywana w różnych częściach w zależności od jej rodzaju i terminu przechowywania. Dolne sekcje są najzimniejszymi częściami zamrażarki.

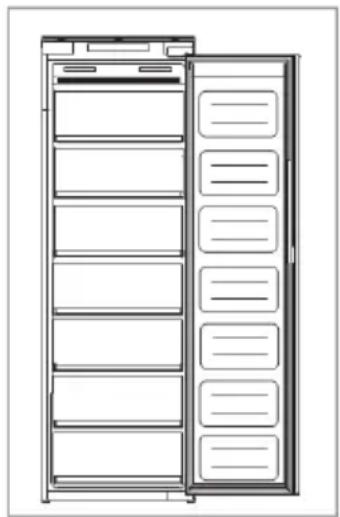

Dwie górne sekcje mają podnoszone klapy, które pozostają otwarte dla ułatwienia wkładania i wyjmowania produktów. Pozostałe 5 sekcji to szuflady.

1. Ustawienie na panelu sterującym przedstawiające płatek śniegu (rys. 2) to funkcja super mrożenia. Powinna być używana podczas zamrażania dużych ilości żywności na raz. Aktywować tę funkcję 2 lub 3 godziny przed włożeniem żywności i nie pozostawiać jej dłużej niż to konieczne.

Dłuższe działanie tej funkcji spowoduje niepotrzebne obciążenie układu chłodzenia. Funkcja wyłączy się automatycznie po około 24 godzinach.

Najbardziej energooszczędna konfiguracja wymaga umieszczenia szuflad, pudełek na żywność i półek w produkcie, patrz powyższe rysunki.

Zaleca się ustawienie temperatury na -18°C w komorze zamrażarki. Czas przechowywania jest osiągany zawsze, gdy ustawienie uwzględnia temperaturę odniesienia komory (komora z jedną gwiazdką -6°C, z dwoma gwiazdkami -12°C, z trzema gwiazdkami -18°C).

Panel sterowania

A. Czujnik regulacji temperatury zamrażarki

Ten przycisk służy do regulacji temperatury w zamrażarce. Nacisnąć ten czujnik raz, aby aktywować regulację, a następnie tyle razy, ile potrzeba, aż zostanie wybrany zadany poziom. Zakres ustawień wynosi od 1 do 6, gdzie 1 oznacza najcieplej, a super mrożenie najzimniej.

Proszę zwrócić uwagę: Jeśli to możliwe, unikać ustawiania temperatury na 5 lub super mrożenie (płatek śniegu) przy czy czas. Pomoże to zmniejszyć obciążenie sprężarki i systemu.

B. Wyświetlacz ustawienia temperatury zamrażarki.

Ten wyświetlacz podświetla aktualne ustawienie temperatury. Regulacja temperatury zostanie przedstawiona na wyświetlaczu.

Proszę zwrócić uwagę: Nie używa się cyfr od 1 do 5 lub płatka śniegu do zmiany temperatury. Zamiast tego użyć czujnika regulacji temperatury zamrażarki (A).

Pozycja	Warunki
1-2	Temperatura letnia lub zewétrzna w zakresie 25-35°C.
3-4	Wiosna,{jiesienlub temperatura otoczenia)pomędzy 15-25°C.
5	Zima lub temperatura otoczenia 5-15°C
Super freezing	Szybkie mrożenie

C. Przycisk zasilania

Nacisnąć czujnik jeden raz, aby włączyć funkcję, a następnie nacisnąć i przytrzymać przez 3 sekundy, aby włączyć lub wyłączyć urządzenie.

Ten produkt nie ma funkcji papierowego wyłączania lub awarii zasilania.

Pielęgnacja i czyszczenie

Zawsze odłączyć urządzenie od zasilania przed czyszczeniem lub konserwacją.

Części szuflady należy czyścić roztworem sody oczyszczonej i letniej wody. Nie używać produktów ściernych lub detergentów. Po umyciu dokładnie przepłukać wodą i wysuszyć.

Komory czyścić osobno ręcznie, łagodnym roztworem płynu do mycia naczyń i wody. Nie używać ściernych środków czyszczących lub detergentów.

Jeśli urządzenie nie będzie używane przez dłuższy czas, odłączyć je i wyczyścić. Drzwi należy pozostawić lekko uchylone, aby zapobiec tworzeniu się pleśni i nieprzyjemnych zapachów.

Rozmrażanie zamrażarki

Zamrażarka nie posiada systemu No Frost, który ma na celu zapobieganie silnemu gromadzeniu się lodu. W przypadku standardowej eksploatacji nie powinno być potrzeby regularnego rozmrażania zamrażarki.

Proszę zwrócić uwagę: Jeśli regularnie w części zamrażalnika znajduje się duże nagromadzenie lodu lub wody, prawdopodobne jest, że drzwi nie zamykają się prawidłowo. Może to być spowodowane wadliwą uszczelką drzwi lub nieprawidłowo zamontowanymi lub zbyt ciężkimi drzwiami zabudowy. Więcej informacji można znaleźć w sekcji dotyczącej usuwania usterek związanych z tworzeniem się lodu.

Proszę zwrócić uwagę: Jeśli regularnie w zamrażarce znajduje się woda, tworzy się lód lub zauważysz, że kompresor cały czas działa, prawdopodobnie drzwi nie są zamknięte prawidłowo. Może to być spowodowane wadliwą uszczelką drzwi lub nieprawidłowo zamontowanymi lub zbyt ciężkimi drzwiami zabudowy. Więcej informacji można znaleźć w sekcji dotyczącej usuwania usterek związanych z tworzeniem się lodu na stronie 12.

Dostępność części zamiennych

Termostaty, czujniki temperatury, płytki obwodów drukowanych przez okres co najmniej siedmiu lat od wprowadzenia do obrotu ostatniego egzemplarza danego modelu

klamki, zawiasy do drzwi, tace i koszyki przez okres co najmniej siedmiu lat oraz uszczelki drzwi przez okres co najmniej 10 lat od wprowadzenia do obrotu ostatniego egzemplarza danego modelu

Usuwanie usterek

W przypadku problemów z urządzeniem należy zapoznać się z procedurą usuwania usterek przed skontaktowaniem się z działem obsługi klienta Montpellier.

Kiedy urządzenie nie działa, sprawdzić, czy:

Urządzenie ma zasilanie. - Bezpieczniki w domu są nienaruszone i bezpiecznik we wtyczce nie przepalił się. Zamrażarka nie została wyłączona. - Gniazdo wtykowe działa prawidłowo. Aby to sprawdzić, podłączyć inne urządzenia elektryczne, aby sprawdzić, czy gniazdo nie jest uszkodzone.

Jeśli urządzenie działa, ale nieprawidłowo, sprawdzić, czy:

• Urządzenie nie jest przeciążone.
• Termostat jest ustawiony na odpowiednią temperaturę.
• Drzwi zamykają się prawidłowo.
• System chłodzenia z tyłu urządzenia jest czysty i bez kurzu i nie dotyka tylnej ściany.
• Na ścianach bocznych i tylnych jest wystarczająca wentylacja.

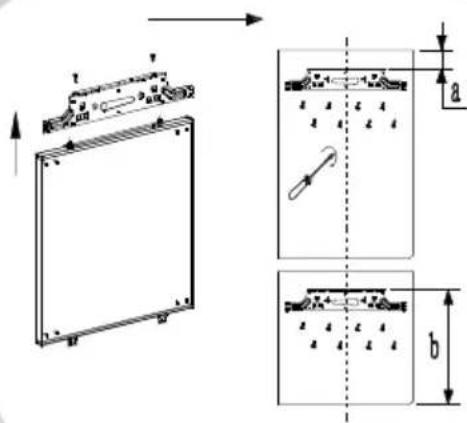

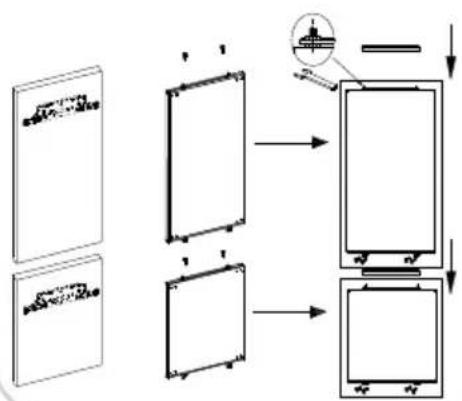

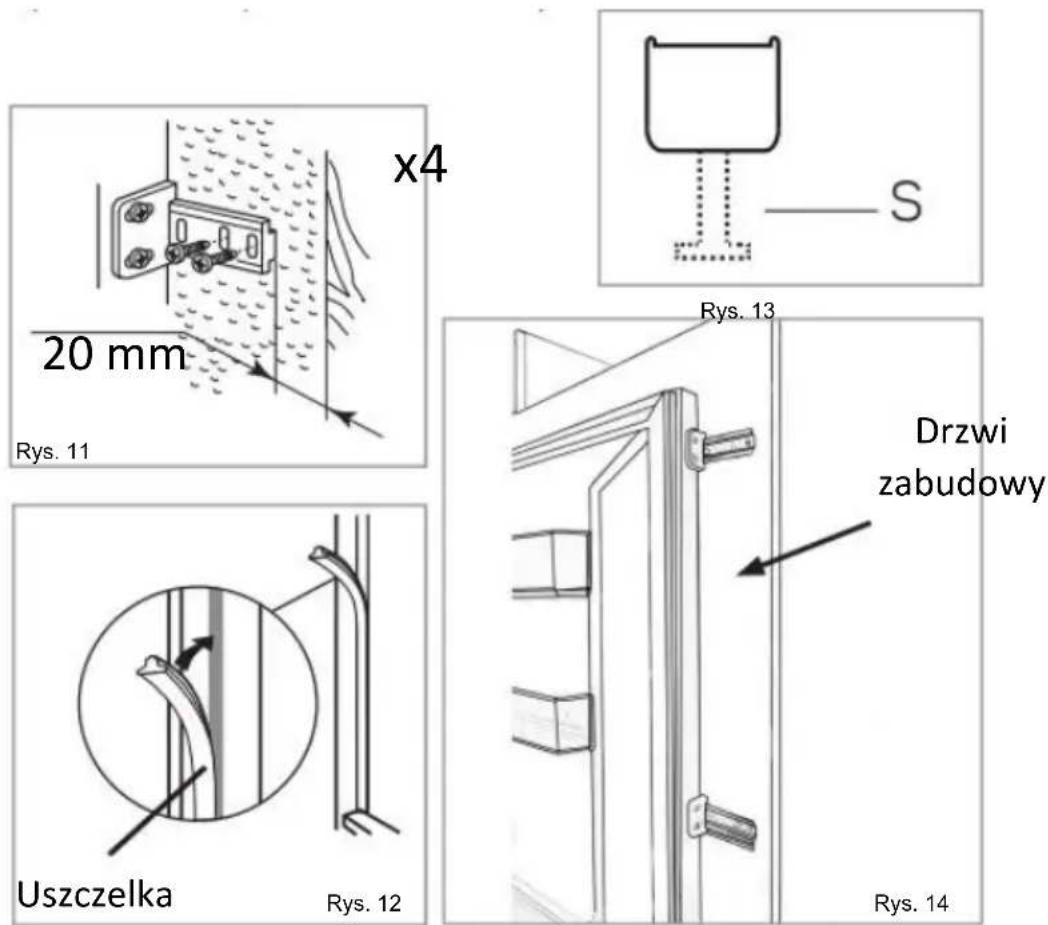

• Może to być spowodowane nieprawidłowym zamontowaniem drzwi zabudowy, co powoduje, że drzwi zamrażarki nie zamykają się prawidłowo, a przez to wpuszczane jest ciepłe powietrze. Jeśli nie masz pewności, poproś instalatora o sprawdzenie drzwi zabudowy.

Kiedy urządzenie działa, sprawdź, czy:

• Urządzenie jest wypoziomowane i stabilne.
• Ściany boczne i tylna są czyste i nie ma niczego na urządzeniu.
• Uwaga: Gaz chłodniczy w systemie może wydawać delikatny odgłos bulgotania, nawet gdy sprężarka nie działa.

Jeśli urządzenie wydaje sygnał dźwiękowy, sprawdź, czy:

• Drzwi są zamknięte.

Jeśli na dnie zamrażarki jest woda, sprawdź, czy:

• Sprawdź, czy przy otwieraniu drzwi urządzenia występuje opór. Jeśli otworzą się przy najmniejszym dotknięciu, może to oznaczać, że uszczelka drzwi wymaga wymiany.
• Sprawdź uszczelnienie drzwi pod kątem ewentualnych zagięć, zanieczyszczeń lub uszkodzeń. Jeśli zauważysz jakiekolwiek tego typu objawy i nie możesz samodzielnie rozwiązać problemu, skontaktuj się z serwisem klienta, aby wymienić uszczelkę.
• Może to być spowodowane nieprawidłowym montażem drzwi zabudowy. Jeśli nie masz pewności, poproś instalatora o sprawdzenie drzwi zabudowy.

Jeśli w zamrażarce utworzy się nadmierna ilość lodu:

To normalne, że w zamrażarce tworzy się lód. Nie stanowi to wady urządzenia. - Sprawdź, czy przy otwieraniu drzwi urządzenia występuje opór. Jeśli otworzą się przy najmniejszym dotknięciu, może to oznaczać, że uszczelka drzwi wymaga wymiany. - Sprawdź uszczelnienie drzwi pod kątem ewentualnych zagięć, zanieczyszczeń lub uszkodzeń. Jeśli zauważysz jakiekolwiek tego typu objawy i nie możesz samodzielnie rozwiązać problemu, skontaktuj się z serwisem klienta, aby wymienić uszczelkę.

• Może to być spowodowane nieprawidłowym montażem drzwi zabudowy. Jeśli nie masz pewności, poproś instalatora o sprawdzenie drzwi zabudowy.

Pomoc techniczna

Aby skontaktować się z pomocą techniczną, odwiedź naszą stronę internetową: https://corporate.haier-europe.com/en/. W sekcji „website” wybierz markę swojego produktu i swój kraj. Zostaniesz przekierowany na konkretną stronę internetową, na której znajdziesz numer telefonu i formularz do kontaktu z pomocą techniczną.

Instalacja

To urządzenie nigdy nie powinno być instalowane w pobliżu źródeł ciepła, np. elementów grzejnych, kuchenek lub wilgotnych miejsc.

Podczas instalacji tego urządzenia zwróć się o pomoc do innych osób. To urządzenie może mieć ostre krawędzie. Noś odpowiednie środki ochrony indywidualnej wymagane do realizacji tego zadania i ochrony środowiska.

• Aby upewnić się, że urządzenie jest wypoziomowane, należy użyć nóżek z regulacją wysokości z przodu urządzenia.
• System chłodzenia z tyłu urządzenia nie może dotykać tylnej ściany. Im większa różnica, tym lepiej.
• Urządzenie należy zainstalować z odpowiednią wentylacją. Należy upewnić się, że nad urządzeniem jest wolna przestrzeń umożliwiająca wymianę powietrza oraz że jest wolna przestrzeń między tyłem urządzenia a ścianą.

Urządzenie należy zainstalować w miejscu, gdzie

temperatura otoczenia odpowiada klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

• Rozszerzona umiarkowana (SN): dodaje się ostrzeżenie: „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10 °C do 32 °C” Umiarkowana: dodaje się ostrzeżenie (N): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 32 °C” Subtropikalna: dodaje się ostrzeżenie (ST): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 38 °C”
• Tropikalna: dodaje się ostrzeżenie (T): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 43 °C”

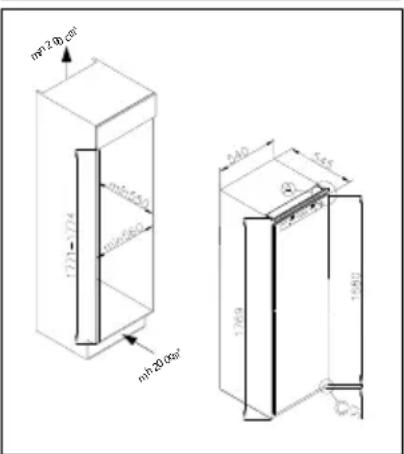

Wentylacja

Główna kwestia podczas instalowania dowolnej lodówki w kuchni do zabudowy jest wentylacja. Ciepło usuwane z komory chłodzącej musi zostać odprowadzone do atmosfery. Niewłaściwa wentylacja może prowadzić do przedwczesnej awarii sprężarki, nadmiernego zużycia energii, całkowitej awarii systemu i może spowodować unieważnienie gwarancji udzielonej wraz z urządzeniem. W przypadku produktów przeznaczonych do montażu w wysokiej zabudowie muszą być spełnione następujące wymagania:

Otwarty kanał z tyłu jest wyraźnie pokazany. Dla prawidłowej pracy urządzenia ważne jest, aby górna część obudowy nie była zablokowana. Głębokość kanału 40-50 mm jest standardowa w przypadku większości urządzeń.

W cokole urządzenia wymagany jest otwór wentylacyjny, który umożliwi zasysanie powietrza przez żęzarkę i wymianę ciepła. Wymagany przepływ powietrza można uzyskać, usuwając cienką część cokołu (zalecane minimum 600 mm x 10 mm).

Co do zasady, im więcej powietrza może dostać się do wewnątrz i na zewnątrz, tym lepsze i bardziej wydajne jest działanie produktu.

Instalacja w szafie

Z pomocą innych osób, przymocuj urządzenie do szafy. W podstawie urządzenia znajdują się dwie metalowe płyty. Do tych płyt (Rys.9) zamontuj dołączone białe podkładki dystansowe (Rys.8).

Wsuń urządzenie do zabudowy meblowej, ustawiając je na przeciwnej stronie zawiasów i zapewnij odległość 3-5 mm.

Po upewnieniu się, że drzwi urządzenia są dopasowane do drzwi kolumny, zamocuj plastikowe osłony z torby z akcesoriami.

Przykęć dolną część urządzenia.

Zamontuj uszczelkę na urządzeniu, w razie potrzeby odetnij jej nadmiar. Zamontuj dolne części z plastikowymi osłonami.

Upewnij się, że bariery elementów dystansowych są na poziomie bariery podstawy szafki.

Montaż drzwi maskujących

• Upewnij się, że między stroną bez zawiasów a ścianą szafy jest szczelina od 3 do 4 mm.
• Zlokalizuj suwak we wsporniku i przymocuj go do drzwi maskujących w odległości od 20 do 22 mm od krawędzi maskującej, jak pokazano na rysunku 11, upewniając się, że suwak jest umieszczony centralnie i poziomo na wsporniku. Mocno dokręć ręcznie.
• Wypełnij szczelinę po stronie bez zawiasów za pomocą dostarczonej taśmy uszczelniającej, tak jak pokazano na rysunku 12. Gotowy wygląd suwaków drzwi powinien być podobny do pokazanego na rysunku 14, który pokazuje 2 suwaki na miejscu.
• Upewnij się, że drzwi urządzenia otwierają się, zamykają i uszczelniają prawidłowo.

Po zakończeniu instalacji i jeśli jesteś zadowolony z dopasowania urządzenia do szafy, zegnij i zatrzaśnij białe elementy dystansowe oznaczone literą „S“, jak pokazano kropkowanym konturem na rys. 13. Pozostawić resztę osłony dystansowej na miejscu nad metalowymi płytami.

Ważne: Po zakończeniu instalacji należy sprawdzić, czy urządzenie jest zamocowane w urządzeniu oraz czy drzwi zamykają się i otwierają prawidłowo. Jeśli podczas otwierania drzwi uszczelki drzwi napotykają opór, prawdopodobnie oznacza to, że urządzenie i/lub drzwi zabudowy nie są prawidłowo zamontowane.

Instrukcja montażu produktów z zawiasami stałymi.

1

2

3

4

5

6

Odwrócenie drzwi urządzenia

Zalecamy zwrócenie się o pomoc do drugiej osoby w celu podparcia drzwi podczas wykonywania tej operacji. Zawsze noś odpowiednie środki ochrony indywidualnej do wykonywanego zadania. Przygotuj powierzchnię z miękkim, czystym ręcznikiem lub podobnym, na której będziesz mógł umieścić drzwi podczas tych czynności.

Zdjąć pokrywę prawego górnego zawiasu i zawias za pomocą śrubokręta.

1

Zdjąć drzwi.

2

Zdjąć prawy dolny zawias i lewe plastikowe zaślepki i założyć je po przeciwnej stronie.

Zamontować prawy górny zawias do lewego dolnego i założyć osłonę.

3

4

Ustawić drzwi na dolnym zawiasie i zamontować dolny zawias do góry, upewnić się, że 1-2-3 są bardzo blisko

5

Zapewnienie prawidłowego uszczelnienia drzwi:

Ścięcie uszczelki po odwróceniu drzwi jest normalnym zjawiskiem. Przy zamkniętych drzwiach użyć suszarki do włosów, aby rozszerzyć uszczelkę i wypełnić szczelinę między drzwiami a korpusem urządzenia.

Uważać, aby nie używać suszarki do włosów zbyt blisko urządzenia, co mogłoby uszkodzić uszczelkę. Powinna wystarczyć odległość około 10 cm.

Po zakończeniu odczekać, aż uszczelka i drzwi ostygną, dotykając ich. Po zakończeniu uszczelka powinna pozostać na swoim miejscu.
