BEDIENUNGSANLEITUNG HATO 174 DE HAIER

SICHERHEITSHINWEISE 22

Geräteentsorgung 30
Konformität 30
Garantie 31
Energieeinsparung 31

Vor der ersten Inbetriebnahme 31
Nutzung des Tiefkühlschranks 32
Lagerung 32
Bedienfeld 33
Pflege und Reinigung 33
Abtauen des Tiefkühlschranks 34
Verfugbarkeit von ersatzteilen 34
Fehlerbehebung 34
Technische Unterstützung 35

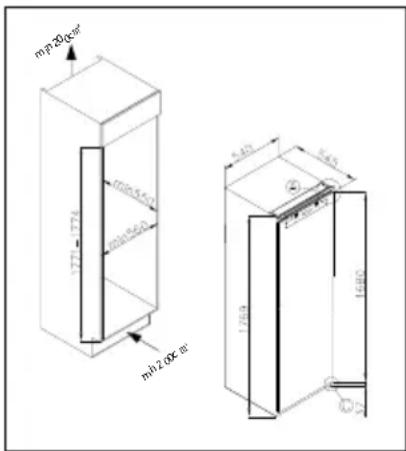

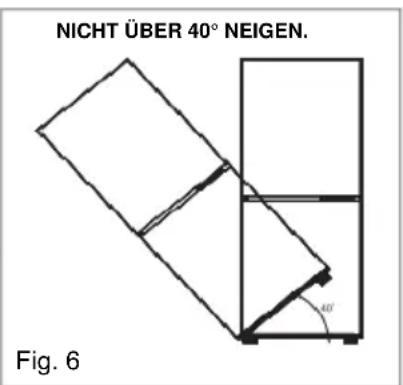

Installation 36

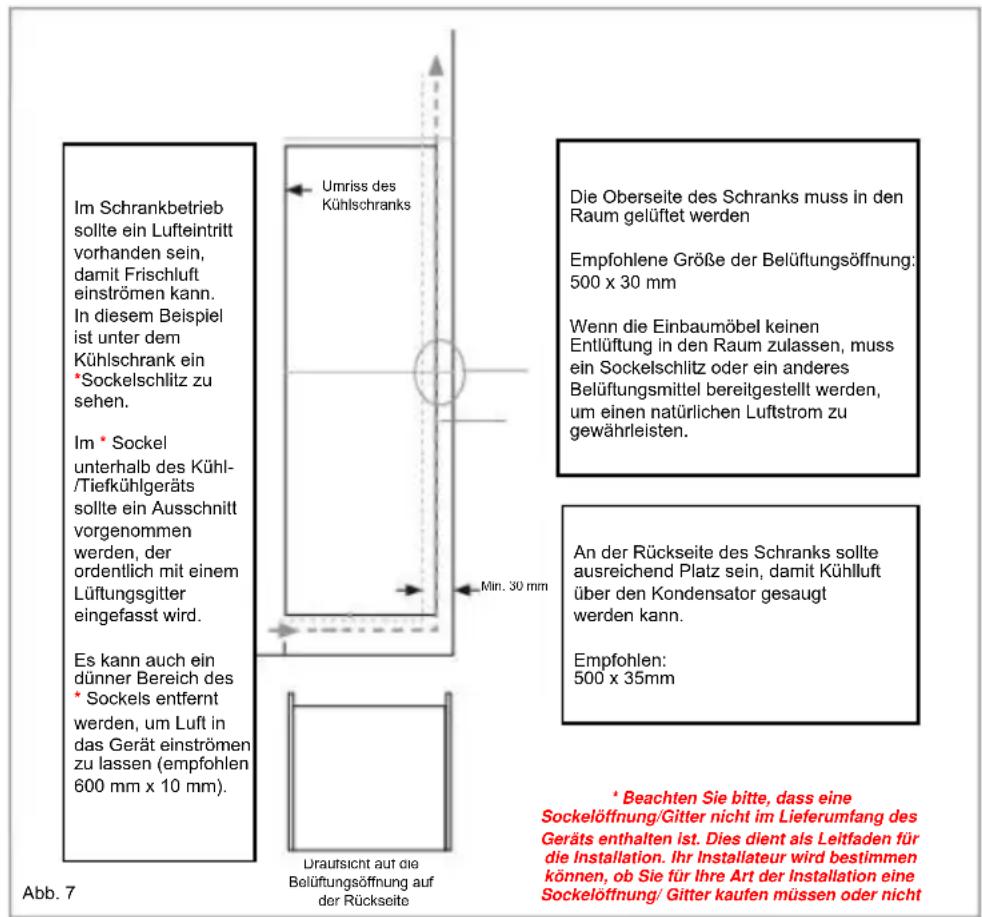

Beluftung 37
Einbau in den Schrank 38

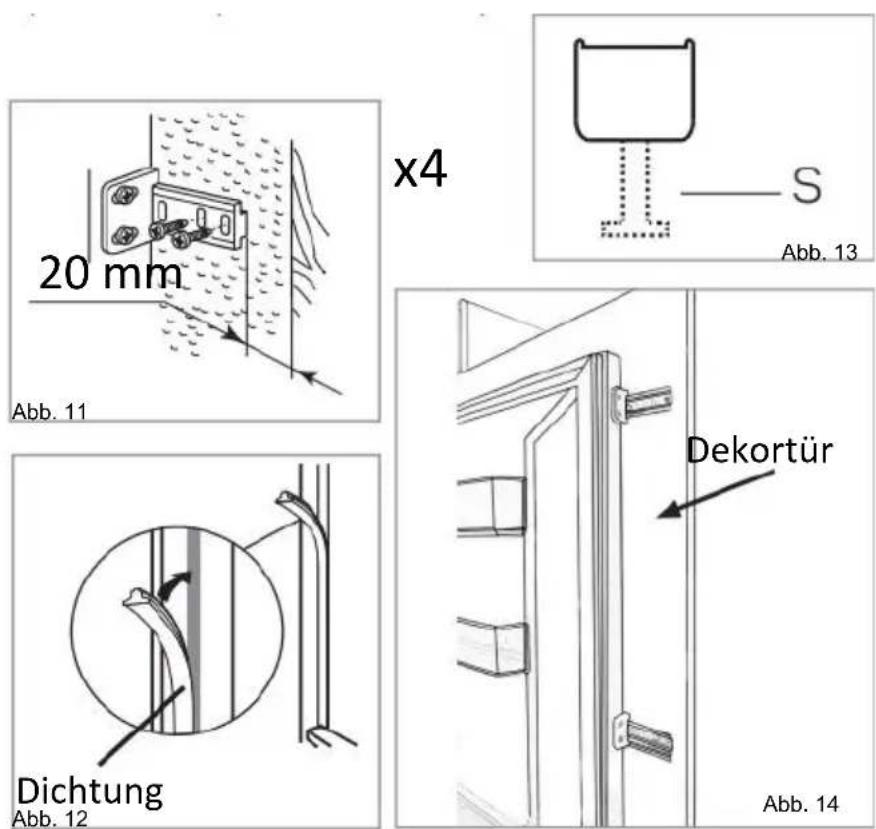

Montage der Stirntür 39

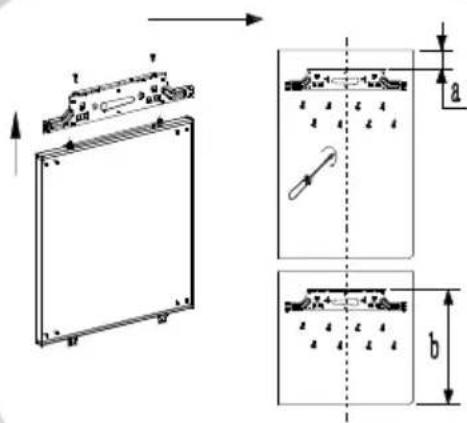

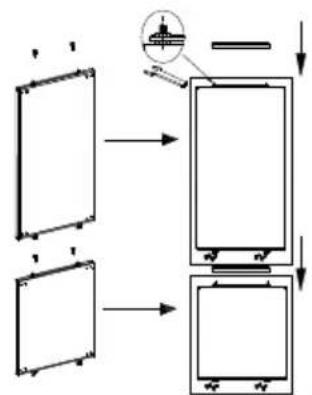

Montageanleitung für Produkte mit festen Scharnieren. 40
Turanschlag Ihres Gerats aendern 40

Vielen Dank für den Kauf dieseres Produkts.

Bevor Sie den Kühlschrank benutzen,lesen Sieitte aufmerksam diese Bedienungsanleitung, um das Gerat optimal zu nutzen. Bewahren Sie alle Unterlagen für spätere Zwecke oder Nachbesitzer auf. Dieses Produkt ist nur für Privathaushalte oder ähnliche Anwendungszwecke vorgesehen:

• Personalkliche in Geschäften, Büros und anderen Arbeitsumgebungen
• landwirtschaftliche Betriebe, Hotels, Motels und andere Wohnumgebungen
• Fruhstückspensionen
• Party-Servicedienste und ähnliche nicht dem Einzelverkauf dienende Anwendungen.

Dieses Gerätarf nur zur Lagerung von Lebensmitteln benutzt werden. Jede andere Benutzung gilt als gefährlich und führt zum Haftungsausschluss des Herstellers. Darüber hinaus sollenn Sie die Garantiebedingungen beachten.

SICHERHEITSHINWEISE

Bitte setzen Sie die Bedienungs- und Installationsanleitung sorgfältig durch! Sie enthalten wichtige Informationen, wie das Gerät installiert, verwendet und gewartet werden soll. Der Hersteller haftet nicht, wenn Sie die Anweisungen und Warnungen nicht beachten. Bewahren Sie die gesamte Dokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf.

• Das Gerät erst dann an die Stromversorgung anschließen, wenn sümttliches Verpackungsmaterial und Transportschutzvorrichtungen entfernt wurden. Kinder von Verpackungsmaterial fernhalten.
• Estickungsgefahr durch Faltschachteln und Kunststofffolie!
• Kontrollieren Sie bei der Anlieferung, dass das Gerät unbeschädigt ist und alle Teile sowie das Zubehör in einwandfreiem Zustand sind.

• Beschädgen Sie keinesfalls den Kuhlkreislauf.

• Halten Sie die Lüftungsöffnungen im Gehäuse des Geräts oder der Einbaustruktur frei von Verstopfungen.

• Reinigen Sie den Kompressor keinesfalls mit Wasser, sondern reiben Sieihn mit einem trockenen Tuch gründlich ab, um Rostbildung zu vermeiden.
• Das Gerä immer mit mindestens zwei Personen entransportieren, da es schwer ist.
• Installieren und richten Sie das Gerät in einem Bereich ein, der für seine große und Verwendung geeignet ist.
• Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechehen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
  Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Unnormale Spannungsschwankungen konntenazo fuhren, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein unnormales Gerausch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
• Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm -Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen

oder entfernen. Das Gerät muss so installiert werden, dass der Stecker zugänglich ist.

• Achten Sie daraufuf, dass sich das Netzkabel beim und nach dem Transportieren/Bewegen des Geräts nicht darunter verfüngt, um eine etw aige Beschädigung zu vermeiden. Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlich qualifizierten Stellen ausgewechselt werden, um Gefahren vorzubeugen.

• Das Gerätarf weder an feuchten, öligen oder staubigen Orten installiert noch direkter Sonneneinstrahlung und Wasser ausgesetzt werden.

Installieren Sie das Gerät nicht in der Nähe von Heizungen oder brenbaren Materialien

FÜR Geräte mit Gefrierfach: Bei Stromausfall nicht die Klappe öffnen. Das Gefriergut sollt nicht beeinträchtigt werden, wenn der Stromausfall die auf dem Typenschild angegebenen Stunden (Temperaturanstiegszeit) nicht überduert. Dauert der Stromausfall länger, sollenn die Lebensmittel überprüft und sofort verzehrt oder gekocht und erneut eingefroren werden.

• Lásst sich die Klappe des Geräts schwierig öffnen, nachdem Sie dieseGRADE geschlossen haben, so ist dies normal. Dies liegt am Druckausgleich, der hergestellt wird. Die

Klappe{lassst sich normalerweise nach weniger Minuten wieder öffnen.

• Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät, es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
• Ziehen Sie nicht übermäßig stark am Stromkabel und fassen Sie den Stecker nicht mit feuchten Handen an.
  Bewahren Sie keine Produkte auf, die entzündliche Treibmittel (z. B. Sprühdosen) oder explosive Substanzen enthalten. Explosionsgefahr!
• Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.
• Benutzen Sie keine elektrischen Vorrichtungen in den Lebensmittel-Lagerfächern des Geräts, sofern diese nicht ausdrücklich vom Hersteller empfohlen wurden.
• Benühren Sie nicht die inneren Kühlelemente, insbesondere nicht mit nassen Handen, um Risse oder Verletzungen zu vermeiden
  Gefahrdet sind hier Kinder, Menschen mit eingeschränkten körperlichen, geistigen oder

sensorischen Fähigkeiten sowie Menschen, die über unzureichende Kenntnisse in Bezug auf den sicheren Betrieb des Geräts verfügen.

Überprüfen Sie, ob Kinder und schutzbedürftige Menschen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen, die das Gerät benutzen, überwachen oder instruieren. Nur Kinder ab 8 Jahren dürfen das Gerät benutzen."

• Kinder dürfen keinesfalls mit dem Gera t他们会玩。
• Kinder im Alter von 3 bis 8 Jahren dürfen these Gerät befüllen und entleeren
  FÜR Geräte mit Gefrierfach: Keine abgeführten oder konservierten Flüssigkeiten (insbesondere kohlensäurehaltige Getränke) im Gefrierfa ch aufbewahren. Flaschen und Dosen konnen platzen!
  FÜR Geräte mit Gefrierfach: Tiefkühlware niedirekt aus dem Gefrierfach in den Mundehmen. Es besteht die Gefahr einer Kälteverbrennung!
• Halten Sie Kunststoffe und die Türdichtung frei von Öl und Fett. Andernfalls werden Kunststoffe und die Türdichtung porös.
• Ziehen Sie den Netzstecker, bevor Sie am Geräthantieren.
• Benutzen Sie außer den vom Herstelle rempfohlenen Mitteln keine mechanischen

Geräte oder andere Hilfsmittel, um den Abtauvorgang zu beschleunigen.

• Benutzen Sie keine spitzen oder scharfkan tigen Gegenstände wie Messer oder Gabeln, um Eisbildungen zu entfernen. Benutzen Sie keinesfalls Haartrockner, Elektroheizgeräte oder andere derartige Elektrogeräte, um das Gerät abzutauen.
• Der Stecker sollte sauber gehalten werden, weil übermäßige Staubablagerungen auf dem Stecker zu einem Brand führen können.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich immer an unseren Kundenservice.
• Kinder überwachen, während das Gerätgereinigt oder gewartet wird.
  Die kalten Einlegebo den aus Glas nicht mit geßem Wasser reinigen. Plötzliche Temperaturschwankungen konnen dazu führen, dass das Glas zerspringt.
• WARNUNG: Die Rohre des Kühlkreislaufs enthalten eine geringe Menge eines umweltfreiendlichen, aber brennbaren Kältemittels (R600a) und ein Schaumtreibmittel (Cyclopentan). Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kältemittel

entweicht, kann es ihre Augen schädigen oder sich entzünden.

• Wenn der Kuhlkreislauf beschädigt wird:

-Schalten Sie das Gerät aus undziehen Sieden Netzstecker.
- Halten Sie offene Flammen und/oder Zündquellen vom Gerät fern.
-Luften Sie den Raum einige Minuten lang gründlich.
-Infor mieren Sie den Kundendienst.

• WARNING: Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!
• WARNING: Keine Mehrfachsteckdosen oder Verlängerungen verwenden.

Keine Verlängerungskabel und Mehrfachsteckleisten verwenden.

• Sich nicht auf das Gerät stellen oder darauf sitzen. Dies konnte zu Personenschäden führen oder das Gerät beschädigen. Diese Gerät ist nicht geeignet, um darauf oder darunter weitere Geräte zu stapeln.
• Dieses Gerät ist ausschließlich für den Einsatz in einem Privathaushalt konzipiert und gefertigt.

• Es dürfen nur Originalteile verwendet werden, die vom Hersteller gefelfert werden. Der Hersteller garantiert, dass nur diese Teile die Sicherheitsanforderungen erfüllen.

• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den Fächern des Gerätes führen.

• Reinigen Sie regulmäßig Oberflächen, die mit Lebensmitteln in Berührung kommt konnen, sowie zugängliche Drainagesysteme
• Reinigen Sie die Wasserbehälter, falls sie 48 Stunden lang nicht benutzt wurden; spulen Sie das an einer Wasserleitung angeschlossene Wassersystem durch, falls 5 Tage lang kein Wasser eingespeist wurde
• LagernSie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit diese nicht mit anderen Lebensmitteln in Berührung kommt oder auf diese tropfen
  Zwei-Sterne-Tiefkuhlfacher (sofern vorhanden) eignen sich für die Lagerung von vorgefrorenen Lebensmitteln, die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln
• Ein-, Zwei- und Drei-Sterne-Fächer (sofern vorhanden) sind nicht für das Einfrieren von frischen Lebensmitteln geeignet

• Falls das Gerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus, tauen es ab, reinigen und trocknen es, und setzen dann die Tür offen, um Schimmelbildung im Gerät zu vermeiden

• Für Weinlagerschränke: Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt

• Für freistehende Geräte: Dieses Kuhlgerät ist nicht für die Verwendung als Einbaugerät bestimmt
• Für Geräte ohne 4-Sterne-Fach: Dieses Kuhlgerät ist nicht für das Einfrieren v on Lebensmitteln geeignet

Geräteentsorgung

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) und grundlegenden Komponenten (die wiederverwendet werden können). Es ist wichtig, Elektro- und Elektronik-Altgeräte spezifischen Behandlungen zu unterziehen, um alle Schadstoffe zu entfernen und ordnungsgemäß zu entsorgen sowie alle Materialien zu recycleln.

Einzelpersonen können eine wichtige Rolle damit speilen, aus Elektro- und Elektronik-Altgeräten kein Umweltproblem zu machen, da die Einhaltung einiger Grundregeln unerlässlich ist:

• Elektro- und Elektronik-Altgeräte)dürfen nicht als Hausmüll entsorgt werden;
• Elektro- und Elektronik-Altgeräte müssen den entsprechenden Sammelstellen der Gemeinde oder davon registrierten Unternehmen übergeben. Viele Länder bieten möglicherweise die Abholung zu Hause für große Elektro- und Elektronik-Altgeräte.

In weitere Ländern können beim Kauf eines neuen Geräts Altgeräte an Handler, die einen kostenlosten 1-zu-1-Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät demselben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügbar.

Konformität

Mit der Verwendung des -Kennzeichens auf thisem Produkt bestätigen wir, dass samtliche relevanten Sicherheits-, Gesundheits- und Umweltvorschriften eingehalten werden, die für these Produkt in Europa gesetzlich festgelegt sind.

Garantie

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien. Tunesien keine gesetzliche Garantie erforderlich.

Energieeinsparung

Empfehlungen für eine optimale Energieeinsparung:

• Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, setzen Sie es nicht direkter Sonneneinstrahlung aus, und sorgen Sie für ausreichende Luftzirkulation.
• Legen Sie keine—heßen Lebensmittel in den Kühlschrank, um einen Anstieg der Innentemperatur und den andauernden Betrieb des Kompressors zu vermeiden.
• Lagern Sie nicht zu weitere Lebensmittel, um eine ausreichende Luftzirkulation zu gewährleisten.
  Tauen Sie das Gerät ab, falls sich Eis gebildet hat, um die Kühlung zu erreichtern.
• Bei einem Stromausfall sollte die Kühlschranktür geschlossen gehalten werden.
  Die Tursolle nurnoglichst kurz geoffnet werden oder offenstehen.
• Stellen Sie den Thermostat nicht auf zu niedrige Temperaturen ein.
• Entfernen Sie Staubablagerungen auf der Geräterückseite.

Weitere Informationen zum Produkt erhalten Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR auf dem mit dem Gerät geleieferten Energieetikett

Vor der ersten Inbetriebnahme

Vor dem ersten Einschalten muss sich der Tiefkühlschrank mindestens vier Stunden lang absetzen.

Es wird empfohlen, den Innenraum des Geräts vor dem ersten Gebrauch mit einer Natronlauge und warmem Wasser zu reinigen und dann gründlich zu trocknen.

Bei Erstgebrauch kann der Tiefkühlschrank unangenehm riechen. Diese Geruch wird verschwinden, sobald das Gerät abgekühlt ist.

Bitte beachten Sie:

Das Gerät startet bei einer Temperatureinstellung von 3 und kühlt kontinuierlich, bis die richtige Temperatur erreicht ist.

Wenn das Gerät ausgeschaltet ist, sollten Sie vor dem erneuten Einsatz fünf Minuten

verstreichen setzen, umunnötige Beschädigungen des Kompressors zu vermeiden.

Keine brennbaren oder explosiven Gegenstände und keine starken korrosiven Säuren oder Basen im Kühlschrank aufbewahren.

In thisem Tiefkuhlschrank werden ihre Lebensmittel gekühlt, indem die Rückseite des Innenraums abgekühlt wird. Es ist normal, dass sich auf dieser Oberfläche Frost bildet; er wird dann aufgetaut und durch einen kleinen Ablauf an der Unterseite abgelassen, wo er unschädlich verdampft. Eine gewisse Frostbildung ist keine Störung des Tiefkuhlschranks.

Nutzung des Tiefkühlschranks

Die Gefrierfacher sind ausschließlich für die Aufbewährung gefrorener Lebensmittel vorgesehen.
- Stellen Sie niemals freierte oder warmer Lebensmittel in die Kuhltruhe, setzen Sie diese vollständig abkühlen, bevor Sie sie in die Kuhltruhe stellen.
- Beachten Sie die Anweisungen auf der Verpackung von Lebensmitteln zur Lagerung gefrorener Lebensmittel. Sind keine Angaben vorhanden, sollen den Lebensmittel nicht länger als drei Monate nach dem Kaufdatum gelagert werden.
- Lager Sie Lebensmittel in kleinen Verpackungen (idealerweise unter 2,5kg ). Dies verringer die Gefrierzeit und verbessert die Qualität der Lebensmittel nach dem Auftbauen.
- Packen Sie Lebensmittel ein, bevor Sie sie in die Kuhltruhe legen. Um zu verhindern, dass die Verpackungen zusammenleben, müssen Sie sicherstellen, dass sie trocken sind.
- Etikettieren Sie das Lebensmittel vor dem Einfrieren mit Angaben über die Art des Lebensmittels, Datum des Einfrierens und Haltbarkeitsdatum.
- Nach dem Auftauen von Lebensmitteln)dürfen diese nur dann wiedereingefroren werden, wenn sie vollständig gegart wurden. Nur so viele Lebensmittel auftauen, wie Sie verrauchen, um Verschwendung zu vermeiden.
- Getränke in Flaschen oder Dosen sollenn nicht in den Tiefkühlfächern aufbewahrt werden, weil sie explodieren können.
- Überprüfen Sie auf dem Typenschild die Höchstmenge frischer Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann.

Versuchen Sie nicht, mehr als diese maximale Menge einzufrierten.

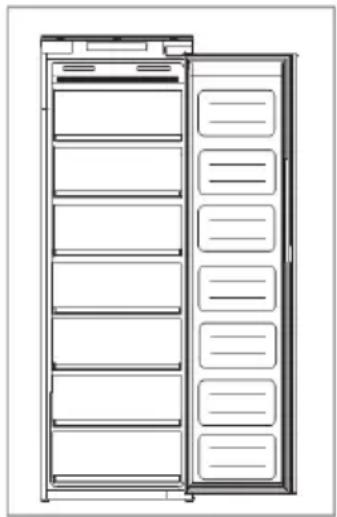

Lagerung

Das Tiefkuhlfach ist für die kurzfristige Lagerung von Lebensmitteln bestimmt. Obwohl niedrige Temperaturen aufrechterhalten werden können, wird eine langere Lagerungszeit nicht empfohlen.

Wenn die kalte Luft im Tiefkühlschrank zirkuliert, kann die Temperatur zwischen den verschiedenen Bereichen variieren. Lebensmittel sollen denaher je nach Art und Haltbarkeit in entsprechenden Bereichen gelagert werden.

Die unteren Abschnittte sind die kaltesten Teile des Tiefkuhlfachs.

Die beiden oberen Abschnittte verfügen über schwenkbare Klappen, die offen bleiben, um das Be- und Entladen zu erleichtern. Die übrigen 5 Abschnittte sind Schubladen.

Die 6. Einstellung auf dem Bedienfeld, dargestellt durch die Schneeflocke (Abb. 2), ist eine Supereinfrierfungkne. Diese sollte verwendet werden, wenn große Mengen von Lebensmitteln gleichzeitig eingefroren werden. Aktivieren Sie diese Funktion 2 oder 3 Stunden, bevor Sie das einzufrierende Lebensmittel eingeben und halten Sie sie nicht länger als notig laufen.

Wenn das Kuhlsystem länger lauft, wird es unnötig belastet. Die Funktion wird nach ungebär 24 Stunden automatisch deaktiviert.

Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalboden im Produkt, siehe die obigen Bilder.

Es wird empfohlen, die Temperatur im Gefrierfach auf -18^ einzustellen.
- Bei Tiefkuhlkost ist auf die auf der Lebensmittelverpackung angegebene Aufbewährungszeit zu achten. Diese Aufbewahrungszeit wird erreicht, wenn bei den Einstellungen die Referenztemperatures für das Fach beachtet werden (1 Stern: -6 °C, 2 Sterne: -12 °C, 3 Sterne: -18 °C).

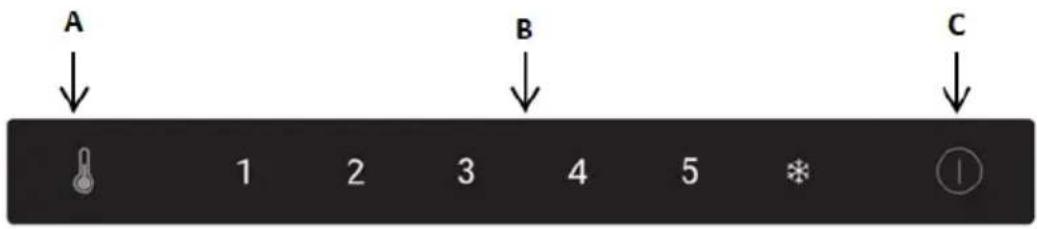

Bedienfeld

A. Tiefkühlschrank-Temperatur-Einstellungssensor

Über diese Taste kann die Temperatur im Tiefkühlschrank eingestellt werden. Drücken Sie diesen Sensor einmal, um die Einstellung zu aktivieren, und dann so oft wie nötig, bis die gewünschte Stufe ausgewähl ist. Die Einstellungen reichen von 1 bis 6, wobei 1 die wärmtste und „Super Freeze" die kalteste Temperatur ist.

Bitte beachten Sie: Vermieden Sie nach Möglichkeit den Dauerbetrieb in der Temperatureinstellung 5 oder in der Supereinfrierfungtion (Schneeflocke). Dadurch entlasten Sie Kompressor und System.

B. Anzeige der Temperatureinstellung des Tiefkühlschranks

Die Leuchtanzeige zeigt die aktuelle Temperatureinstellung an. Durch diese Anzeige wird die Temperatur angepasst.

Bitte beachten Sie: Sie verwenden nicht die Nummern 1 bis 5 oder die Schneeflocke, um die Temperatur zu ändern. Verwenden Sie stattdessen den Einstellsensor für die Tiefkühlschranktemperatur (A).

Stellung	Temperaturbedingung
1-2	Sommer oder Raumtemperatur zwischen 25-35°C
3-4	Fruhling, Herbst oder Raumtemperatur zwischen 15-25°C
5	Winter oder Raumtemperatur zwischen 5-15°C
Super-freezing	Schnell-Einfrieren

C. Einschalt-Taste

Drücken Sie den Sensor einmal, um die Funktion zu aktivieren, und halten Sieihn dann 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten.

Dieses Produkt verfügbar nicht über eine Speicherfunktion beim Ausschalten oder bei einem Stromausfall.

Pflege und Reinigung

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es reinigen oder warten.

Die Schubladenbereiche sollen mit einer Lösung aus Natron und lauwarmem Wasser gereinigt werden. Verwenden Sie keine Scheuermittel. Nach dem Reinigen spülen und gründlich abtrocknen.

Reinigen Sie die Fächer separat per Hand mit einer milden Lösung aus Spülmittel und Wasser. Verwenden Sie keine Scheuermittel.

Wenn das Gerät langere Zeit nicht benutzt werden soll,ziehen Sie den Stecker aus der Steckdose und reinigen Sie das Gerät. Die Turen sollen einen Spalt breit geöffnet gelassen werden, um die Bildung von unangenehmen Gerüchen zu verhindern.

Abtauen des Tiefkühlschranks

Der Tiefkuhlschrank hat ein No-Frost-System, das die übermäßige Bildung von Eis verhindern soll. Bei normaler Benutzung muss das Tiefkuhlsystem nicht regelmäßig abgetaut werden.

Bitte beachten Sie: Wenn Sie regelmäßige eine übermäßige Eisschicht oder Wasserpfützen im Tiefkuhlbereich feststellen, kann es sein, dass die Tur nicht richtig dicht ist. Dies konnte auf eine defekte Turdichtung oder eine falsch montierte oder zu schwere Dekortür zurückzuführen sein. Weitere Informationen finden Sie im Abschnitt „Fehlersuche und -behebung" unter dem Stichpunkt Eis.

Bitte beachten Sie: Wenn Sie regelmäß Wasserpfützen oder Frostbildungen im Tiefkühlschrank feststellen oder wenn der Kompressor immer lauft, dichtet wahrscheinlich, die Tur nicht richtig ab. Dies können auf eine defekte Turdichtung oder eine falsch montierte oder zu schwere Dekortür zusückzufahren sein. Weitere Informationen finden Sie im Abschnitt „Fehlersuche und -behebung" auf Seite 12 unter dem Stichpunkt Eis.

Verfügbarkeit von ersatzteilen

• Thermostat, Temperatursensoren, Leiterplatten und Lichtquellen sind nach dem Inverkehrbringen der letzten Einheit des Modells mindestens sieben Jahre lang verfügbar.
• Tügriffe, Türscharniere, Tabletts und Körbe für einen Zeitraum von mindestens sieben Jahren und Türdichtungen für einen Zeitraum von mindestens zehn Jahren, nach dem die letzte Einheit des Modells auf den Markt gebracht wurde

Fehlerbehebung

Wenn Sie Probleme mit dem Gerät haben, sollen den Sie zuerst den Abschnitt Fehlersuche und - behebung durchlesen, bevor Sie den Montpellier Kundendienst anrufen.

Wenn das Gerät nicht Funktioniert, überprüfen Sie Folgendes:

• Wird das Gerät ordnungsgemäß mit Strom versorgt?
• Sind die Haussicherungen alle intakt und ist die Sicherung im Stecker nicht durchgebrannt?
• Werde der Tiefkühlschrank ausgeschaltet?
• Funktioniert die Steckdose ordnungsgemäß? Schlieben Sie dazu ein anderes Elektrogerät an die Steckdose an, um zu sehen, ob sie wirklich defekt ist.

Wenn das Gerät bzw Funktioniert, aber nicht richtig, überprüfen Sie Folgendes:

• Ist das Gerät überlastet?
• Ist das Thermostat auf eine geeignete Temperatur eingestellt?
  Schlieben die Turen richtig?
• Ist das Kühlsystem an der Geräterückseite sauber und staubfrei und berührt es nicht die dahinter liegende Wand?
• Ist an den Seiten- und Rückwänden eine ausreichende Belüftung vorhanden?
• Dies kann daran liegen, dass die Dekortür (en) nicht richtig montiert wurde(n), was dazu führt, dass die Tiefkühlschrankträ nicht richtig schließt und davon warmer Luft einlässt. Wenn Sie vollkommen unsicher sind, bitten Sie ihren Monteur, die Dekortüren zu überprüfen.

Wenn das Gerät laut ist, überprüfen Sie Folgendes:

• Steht das Gerät waagrecht und stabil?
• Sind Seiten- und Rückwände frei und sind auf dem Gerät keine Gegenstände abgestellt?
• Hinweis: Das Kühlgas im Tiefkühlschrank kann auch dann leichte Blubber- oder Gurgelgeräusche verursachen, wenn der Kompressor nicht in Betrieb ist.

Wenn das Gerät piept, überprüfen Sie Folgendes:

• Ist die Tur geschlossen?

Wenn sich Wasser in der Bodenfläche des Tiefkühlschranks befindet, überprüfen Sie Folgendes:

• Überprüfen Sie, ob beim Öffnen der Tiefkühlschranktür etwas Widerstand besteht. Wenn sie sich bei der kleinsten Berührung öffnet, bedeutet das möglicherweise, dass die Türdichtung ersetzt werden muss.
• Überprüfen Sie die Turdichtung auf Knicke, Schmutz oder Beschädigungen. Sollen Sie eines dieser Probleme feststellen und nicht selbst beheben konnen, wenden Sie sichitte an den Kundendienst, damit dieser die Dichtung ersetzen kann.
• Dies kann daran liegen, dass die Dekorturen nicht richtig montiert wurden. Wenn Sie vollkommen unsicher sind, bitten Sie ihren Monteur, die Dekorturen zu überprüfen.

Wenn sich im Tiefkühlschrank übermöig viel Eis gebildet hat:

• Es ist normal, dass sich etwas Eis im Tiefkühlschrank bildet. Dies stellt keinen Fehler am Gerät dar.
• Überprüfen Sie, ob beim Öffnen der Tiefkühlschranktür etwas Widerstand besteht. Wenn sie sich bei derkleinsten Berührungöffnet, bedeutet das möglicherweise, dass die Turdichtung ersetzt werden muss.
• Überprüfen Sie die Turdichtung auf Knicke, Schmutz oder Beschädigungen. Sollten Sie eines dieser Probleme feststellen und nicht selbst beheben konnen, wenden Sie sichitte an den Kundendienst, damit dieser die Dichtung ersetzen kann.
• Dies kann daran liegen, dass die Dekortüren nicht richtig montiert wurden. Wenn Sie vollkommen unsicher sind, bitten Sie ihren Monteur, die Dekortüren zu überprüfen.

Technische Unterstützung

Um die technische Unterstützung zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/. Wahlen Sie im Bereich „Website" die Marke Ihrches Produkts und Ihr Land aus. Sie werden auf die jeweilige Website weitergeleitet, auf der Sie die Telefonnummer und das Formular finden, um die technische Unterstützung zu kontaktieren

Installation

Dieses Gerät darf niemals in der Nähe von Hitzequellen installiert werden, beispelsweise nicht in der Nähe von Heizelementen oder Herden oder an feuchten Orten.

Lassen Sie sich bei der Installation dieser Geräts von einer oder zwei weiteren Personen halten. Diese Gerät kann scharfe Kanten haben. Tragen Sie für Aufgabe und Umgebung angemessene Persönliche Schutzausrüstung.

• Mit den hohenverstellbaren Füßen an der Vorderseite des Geräts sorgen Sie davon, dass das Gerät eben steht.
• Das Kühlsystem an der Geräterückseite darf die dahinter liegende Wand nicht berühren. Je größter die Lücke zwischen Geräterückseite und Wand,esto better.
• Das Gerät muss mit ausreichender Belüftung installiert werden. Sorgen Sie davon, dass über dem Gerät Luft entweichen kann und dass zwischen Geräterückseite und Wand ausreichend Platz vorhanden ist.

Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur der auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht:

• Erweiterte gemäßige Zone (SN): „Dieses Kuhlgerät ist für die Verwendung bei Umgebungstemperaturen von 10 °C bis 32 °C bestimmt.“
  Gemäßige Zone (N): „Dieses Kuhlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 32 °C bestimmt.“
• Subtropische Zone (ST): „Dieses Kuhlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 38 °C bestimmt.“
  Tropische Zone (T): „Dieses Kuhlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 43 °C bestimmt.“

Belüftung

Der wichtige Punkt bei der Installation von Kuhlgeräten in eine Einbauküche ist die Belüftung. Die vom Kuhlbereich abbezogene Wärme muss in die Atmosphäre abgegeben werden. Eine fehlerhafte Belüftung kann zu einem vorzeitigen Kompressorfehler, einem übermögen Stromverbrauch oder einem Gesamtsystemfehler führen und kann die mit dem Gerät bereitgestellte Garantie ungültig machen. Bei Produkten, die in eine große Gehäuseinheit eingebaut werden sollen, müssen die folgenden Voraussetzungen erfüllt sein:

Der offene Kanal an der Rückseite ist deutlich sightbar dargestellt. Für den ordnungsgemänen Betrieb des Geräts ist es wichtig, dass die Oberseite des Gehäuses nicht blockiert ist. Bei den meisten Geräten ist eine Kanaltiefe von 40-50 mm normal.

Am Sockel des Geräts ist eine Belüftungsöffnung erforderlich, damit die Luft über den Kompressor und den Wärmetauscher gesaugt werden kann. Der erforderliche Luftstrom kann durch Entfernen eines dünnen Sockelabschnits (mindestens 600mm× 10mm empfohlen) erreicht werden.

Je mehr Luft ein- und austreten kann, besoin oder effizienter ist der Betrieb des Produkts.

Einbau in den Schrank

Schieben Sie das Gerät mit Hilfe einer oder zwei anderer Personen in den Schrank. Am Boden des Geräts befinden sich zwei Metallplatten. Bringen Sie die mitgelieferten weiß Abstandhalter (Abb. 8) auf diese Platten, wie in Abb. 9 dargestellt.

Das Gerät so in den Korpus stellen, dass an der Seite der Scharniere 3 bis 5 mm Freiraum bleiben

1

Nachdem Sie Geräteur und Korpusfront aufeinander abgestimmten haben, befestigen Sie die Kunststoffabdeckungen aus dem Zube-horbeutel.

2

Schauben Sie den Geräteboden fest.

Bringen Sie die Dichtung des Geräts an und schreiben Sie gegebenenfalls überschüsse Teile ab. Bringen Sie an den unteren Teilen die Kunststoffabdeckungen an.

3

4

Achten Sie darauf, dass die Ränder der Abstandhalter waagrecht mit der Rändern des Schrankbodens sind.

Montage der Stirntür

• Zwischen der Seite ohne Scharniere und der Korpuswand muss ein Abstand von 3 bis 4 mm vorhanden sein.
• Den Schieberegler in die Halterung einschieben und den Schieberegler 20 bis 22mm vom Rand des Gehäuses entfernt an der Klappe befestigen, wie in Abb. 11 dargestellt, wobei sicherzustellen ist, dass sich der Schieberegler in der Mitte und waagerecht in der Halterung befindet. Fest von Hand anziehen.
  Die Lücke auf der Seite ohne Scharniere mit dem beiliegenden Dichtungs-/Dichtstreifen fullen, wie in Abb. 12 dargestellt.
  Die fertige Ansicht der Turschieber solte denen in der Abbildung 14ähnlich sein, die 2 montierte Schieberegler zeigt.
• Stellen Sie sicher, dass sich die Geräte turen ordnungsgemäß öffnen und schreiben让他们 und dicht sind.

Wenn Sie nach Abschluss der Montage mit dem Einpassen des Geräts in den Schrank zufrieden sind, biegen Sie die Teile der weiß Abstandhalter, die mit „S“ gekennzeichnet sind und setzen Sie sie einrasten, wie in der gepunkteten Umrisslinie in Abb. 13 dargestellt. Lassen Sie die restliche Abdeckung der Abstandshalter über den Metallplatten.

Wichtig: Prufen Sie nach Abschluss der Montage, ob das Gerät im Schrank geschichert ist und ob die Tür/die Türen richtig schlieben und öffnen. Wenn beim öffnen der Türen kein Widerstand gegen die Turdichtung zu spären ist, ist das Gerät und/oder die Dekortären wahrscheinlich nicht richtig montiert worden.

Montageanleitung für Produkte mit festen Scharnieren.

1

2

3

4

5
6

Türanschlag Ihres Gerätsändern

Wir empfehlen Ihnen, sich bei der Durchführung dieser Arbeit von einer anderen Person halten zu halten, um die Turen zu stützen. Tragen Sie für die durchzuführenden Arbeiten stets die angemessene persönliche Schutzausrüstung. Bereiten Sie eine Oberfläche mit einem weichen, sauberen Tuch oder Ähnlichem vor, wo Sie die Tur während dieser Schritte platzieren können.

Abdeckung des rechten oberen Scharniers und Scharnier mit Schraubendreher entfern.

1

Entfernen Sie die Tur.

2

Nehmen Sie das rechte untere Scharnier und die linken Kunststoffstecker Heraus und bringen Sie sie auf der gegenüberliegenden Seite neu an.

Montieren Sie das rechte obere Scharnier links unter und befestigen Sie die Abdeckung.

3

Setzen Sie die Tur auf dem unteren Scharnier ein und montieren Sie das untere Scharnier nach oben, um sicherzustellen, dass 1-2-3 sehr nah sind.

5

Achten Sie darauf, dass die Türdlichtungen korrekt sind:

Es ist normal, dass die Dichtung nach dem Ändern des Turanschlags zusammengedrück wird.

Verwenden Sie bei geschlossener Tur einen Fön, um die Dichtung zu erweitern und den Abstand zwischen Tur und Gerätekorpus zu fullen.

Achten Sie daraufuf, den Fön nicht zu nah am Gerät zu benutzen, was die Dichtung beschädigten konnte. Ein Abstand von etwa 10 cm sollte ausreichend sein.

Lassen Sie die Dichtung und die Tur danach erst abkühlen, bevor Sie sie berühren. Anschließlich sollte die Dichtung in ihrer Position bleiben.

INDICE

Technische assistentie
