INSTRUKCJA OBSŁUGI WS 2816 Techno Line

Profesjonalne bezprzewodowe centrum pogodowe

Instrukcja obsługi

SPIS TREŚCI

SPIS TREŚCI 242

WSTEP 245

ZAWARTOŚĆ 245

WŁAŚCIWOŚCI: 246

WYŚWIETLACZ BEZPRZEWODOWY 246

CZUJNIK HIGROTERMICZNY 246

CZUJNIK WIATRU 246

CZUJNIK DESZCUZU 247

USTAWIANIE: 247

DODATKOWE INFORMACJE O TRYBACH SŁONECZNEGO

CZUJNIKA WIATRU: 248

MONTAŻ CZUJNIKÓW I USTAWIANIE WYŚWIETLACZA

BEZPRZEWODOWEGO: 249

CZUJNIK WIATRU 250

CZUJNIK DESZCUZU 250

CZUJNIK HIGROTERMICZNY 250

OPROGRAMOWANIE KOMPUTEROWE HEAVY WEATHER 251

PRZYCISKI FUNKCYJNE: 251

PRZYCISK ▲/DATE 251

PRZYCISK ▼/RAIN 251

PRZYCISK ALARM 252

PRZYCISK MIN/MAX 252

EKRAN LCD 252

WYŚWIETLANIE TRYBU 1: 252

WYŚWIETLANIE TRYBU 2: 253

USTAWIENIA RE CZNE 253

USTAWIANIE KONTRASTU LCD 253

REÇZNE USTAWIANIE CZASU 254
USTAWIANIE WYŚWIETLANIA CZASU 12/24-GODZ. 254
USTAWIANIE KALENDARZA 255
USTAWIANIE JEDNOSTEK TEMPERATURY °F/°C 255
USTAWIANIE JEDNOSTKI PRĘDKOŚCI WIATRU 256
USTAWIANIE JEDNOSTKI OPADÓW 256
USTAWIANIE JEDNOSTKI WZGŁĘDNEGO CIŚNIENIA POWIETRZA 257
USTAWIANIE WARTOŚCI ODNIESIENIA CIŚNIENIA WZGŁĘDNEGO 257
USTAWIANIE POZIOMU CZUŁOŚCI TENDENCJI POGODY 258
USTAWIANIE WARTOŚCI PROGOWEJ OSTRZEŻENIA PRZED BURZA 258
USTAWIANIE WŁĄCZANIA/WYŁĄCZANIA ALARMU O BURZY 259
USTAWIANIE TYPU WYŚWIETLANIA KIERUNKU WIATRU 259
PROCEDURA RESETU FABRYCZNEGO 260
WYCHODZENIE Z TRYBU USTAWIEN REZNYCH 261

DZIAŁANIE ALRMU POGODY 261

PONIŻSZE ALARMY POGODY MOGA BYĆ DOSTOSOWANE W TRYBIE

USTAWIENIA ALARMU: 261

WARTOŚCI DOMYŚLNE ALARMU POGODY 262

ALARMY CIŚNIENIA 262

ALARMY TEMPERATURY W POMIESZCZENIU 263

ALARMY WILGOTNOŚCI W POMIESZCZENIU 263

ALARMY TEMPERATURY NA ZEWNATRZ 264

ALARMY WILGOTNOŚCI NA ZEWNĄTRZ 265

ALARM PODMUCHÓW WIATRU 266

ALARM KIERUNKU WIATRU 266

ALARM OPADÓW W CIĄGU 24 GODZIN 267

HISTEREZA 267

PROGNOZA I TENDENCJA POGODY: 268

IKONY PROGNOZY POGODY: 268

WSKAŹNIK TENDENCJI POGODY 269

HISTORIA CIŚNIENIA POWIETRZA (BAROMETR ELEKTRONICZNY Z

TENDENCJA CIŚNIENIA BAROMETRYCZNEGO) 269

POMIAR KIERUNKU I PREDKOŚCI WIATRU 270

POMIAR OPADÓW 270

WYŚWIETLANIE DANYCH MIN/MAKS. POGODY 271

RESETOWANIE MINIMALNYCH I MAKSYMALNYCH DANYCH

POGODY 271

ŁĄCZNA ILOŚĆ OPADÓW 271

DBANIE I KONSERWACJA: 271

DEKLARACJA ZGODNOŚCI: 272

SPECYFIKACJE: 272

TEMPERATURA W POMIESZCZENIU 272

TEMPERATURA NA ZEWNĄTRZ/PUNKTU ROSY 272

WILGOTNOŚĆ WEWNĄTRZ 272

WILGOTNOŚĆ NA ZEWNĄTRZ 272

PREDKOŚĆ/PODMUCHY WIATRU 273

TEMPERATURA ODCZUWALNA/PUNKTU ROSY 273

OPADY (24-GODZINNE, ŁACZNE) 273

ODBIÓR DANYCH NA ZEWNĄTRZ 273

CIŚNIENIE POWIETRZA 273

ZAKRES PRZEKAZU 273

POBÓR MOCY 273

Gratulujemy zakupu tej nowoczesnej stacji pogodowej. Stacja pogodowa zawiera funkcje czasu, daty, kalendarza, prognozy pogody, podmuchów i prędkości wiatru, temperatury i wilgotności w pomieszczeniu/na zewnątrz, ciśnienie powietrza i opady deszczu, dzięki czemu przekazuje różne informacje o pogodzie oraz prognozę pogody.

Oprogramowanie Heavy Weather Pro umożliwia stosowanie komputera do monitorowania i zapisywania danych pogody otrzymanych z bezprzewodowej stacji pogodowej przez własne urządzenie USB, które zostało dostarczone ze stacją pogodową WS2816.

Możliwe jest monitorowanie i zapisywanie różnych danych zebranych przez stację pogodową, w tym zarówno wartości w pomieszczeniu, jak i na zewnątrz uzyskane przez różne czujniki stacji pogodowej.

Można również przeglądać dane historii pogody oraz analizować trendy i tendencje w czasie przy użyciu wykresów oprogramowania oraz funkcji graficznych.

Bezpłatne oprogramowanie Heavy Weather Pro PC można pobrać ze strony: www.heavyweather.info

ZAWARTOŚĆ

Ostrożnie otworzyć opakowanie i sprawdzić, czy znajduje się w nim cała zawartość:
czujnik wiatru	czujnik deszczu	czujnik higrotermiczny	wyświetlacz bezprzewodowy	przekaźnik USB
uchwyt masztuadapter kąta prostego1 śruba U2 podkładki i 2 nakrętkiplastikowy pręcik do resetowania	czujnik podstawowy, górnapokrywa lejka i pokrywa baterii (wstępnie zmontowana)	pokrywa przeciw- deszczowaadapter domontażu na ścianieŚruby montażoweplastikowe kotwy do śrub	wyświetlanie danych	bezprzew- odowy interfejs USB do komputera

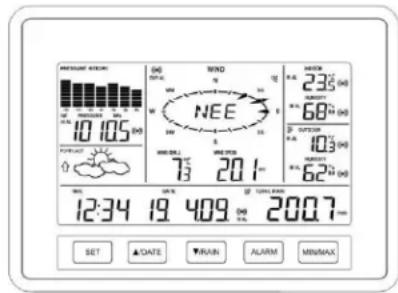

WYŚWIETLACZ BEZPRZEWODOWY

MASCULAR ENEE 10:105 (d) FONION WIND NEE 73 20.1 mm 12:34 19 409 2007 mm SET DATE TRAIN ALARM MINIMAX

• wyświetlanie czasu w formacie 12/24 godz.
• automatyczna aktualizacja godziny i daty (czas komputera) z przekaźnika USB
• wyświetlanie kalendarza (dzień, miesiąc, rok)
• prognoza pogody z 3 ikonami pogody (słonecznie, pochmurno i deszczowo) ze wskaźnikiem tendencji pogody
• Wyświetlanie temperatury w °C lub °F

• wyświetlanie wilgotności jako RH%

• wyświetlanie punktu rosy w °F/°C

• wyświetlanie temperatury odczuwalnej w °F/°C
• wyświetlanie wartości MIN/MAX temperatury w pomieszczeniu/na zewnątrz, wilgotności w pomieszczeniu/na zewnątrz, punktu rosy z godziną i datą zarejestrowania
• odczyt względnego ciśnienia powietrza w hPa/inHg
• możliwość wyboru wykresu historii 24-godz./72-godz.
• wyświetlanie prędkości wiatru w km/godz., m/s, mph, węzłach i w skali Beauforta
• prędkość i kierunek wiatru z wyświetlaczem kompasu LCD (16 kroków/22,5 stopnia)
• zapis wartości MAKS. dla podmuchów wiatru z godziną i datą zarejestrowania
• wyświetlanie opadów deszczu w mm/calach
• dane opadów łącznie dla deszczu – z ostatniej godziny, ostatnich 24 godzin, ostatniego tygodnia, ostatniego miesiąca
• tryby alarmu pogody: temperatura, wilgotność, podmuchy wiatru, kierunek wiatru, ciśnienie powietrza, ostrzeżenie o deszczu i burzy 24-godz.
  • Ustawianie kontrastu LCD
• zapisywanie 1750 zestawów zapisów pogody z okresem zapisu wybieranym przez użytkownika od 1 minuty do 24 godzin

CZUJNIK HIGROTERMICZNY

• przesyłanie danych temperatury i wilgotności
• zakres przekazu: około 100 metrów (otwarty teren, bez przeszkód)

CZUJNIK WIATRU

• zasilanie całkowicie słoneczne z wbudowaną alkaliczną baterią wielokrotnego ładowania
• wysoko wydajne panele słoneczne działające we wszystkich porach roku
• zakres przekazu: około 50 metrów (otwarty teren, bez przeszkód)

CZUJNIK DESZCZU

• zasilanie przez 2 baterie AA LR6
- samoopróżniający pojemnik
- zakres przekazu: około 50 metrów (otwarty teren, bez przeszkód).

USTAWIANIE:

WAŻNE: Upewnić się, że podczas wkładania baterii przestrzegana jest prawidłowa biegunowość. Oznaczenia „+” na bateriach muszą być zgodne ze schematami w komorach baterii. Nieprawidłowo włożone baterie mogą powodować trwałe uszkodzenia urządzeń. W trakcie procesu konfiguracji należy ustawić wyświetlacz bezprzewodowy oraz czujniki zewnętrzne na powierzchni w odległości 1–3 metry między czujnikami a wyświetlaczem. Stosować tylko baterie alkaliczne do wyświetlacza bezprzewodowego oraz czujnika higrotermicznego, baterie wielokrotnego ładowania mogą nie działać.

• Ważne jest, aby w momencie aktywowania panelu słonecznego zapewniony był odpowiedni dostęp światła do panelu słonecznego. Upewnić się, że światła są włączone w pomieszczeniu ustawienia, a panel słoneczny jest skierowany do żarówki 60 W lub jaśniejszej. Nie zasłaniać rękami lub innymi przedmiotami. Zdjąć czarną folię ochronną z panelu słonecznego i użyć dostarczonego plastikowego pręcika do resetowania w celu jednokrotnego delikatnego naciśnięcia przycisku Reset w otworze
• Odkręcić górną część czujnika deszczu. Zdjąć taśmę zabezpieczającą z elementu wahliwego. Włożyć baterie. Przechylić element wahliwy jeden raz, aby „wzbudzić” czujnik deszczu. Czujnik deszczu należy umieścić w czystym miejscu.
  Nacisnąć przycisk Reset na spodzie czujnika wiatru (panel słoneczny musi być skierowany do światła)

WAŻNE: Całkowite resetowanie czujnika deszczu:

a. Odkręcić pokrywę baterii na spodzie czujnika deszczu i wyjąć baterie
b. Odczekać 20 sek., następnie ponownie włożyć 2 baterie AA i ponownie przykręcić komorę baterii
c. Przechylić element wahliwy jeden raz i założyć ponownie górną część pokrywy przeciwdeszczowej.
d. Umieścić czujnik deszczu w czystym miejscu.

• Włożyć dwie baterie o rozmiarze „C” w czujnik higrotermiczny zgodnie z właściwą biegunowością.
• Włożyć trzy baterie o rozmiarze „C” w wyświetlacz bezprzewodowy zgodnie z właściwą biegunowością.

UWAGA: Zawsze, kiedy wyświetlacz bezprzewodowy odbiera dane z czujników, ikony trybu bezprzewodowego ☎ migają raz, a następnie świecą ciągle, jeżeli ostatnia transmisja zakończyła się powodzeniem. Odczyt „0” w przypadku prędkości wiatru lub ilości odpadów nie oznacza błędu odbioru, lecz wskazuje na brak wiatru bądź deszczu w czasie ostatniego pomiaru. Czujnik higrotermiczny synchronizuje się z czujnikami wiatru i deszczu oraz przesyła wszystkie dane czujnika zewnętrznego do wyświetlacza. Czujnik higrotermiczny próbuje przez 7 minut zsynchronizować się z czujnikiem wiatru i deszczu. Jeżeli nie uda się to w ciągu 7 minut, czujnik higrotermiczny przestanie wyszukiwać inne czujniki.

- Konfiguracja rozwiązywania problemów: Jeżeli nie uda się wyświetlić danych któregokolwiek z czujników zewnętrznych w ciągu 10 minut (wyświetla się „--“), należy wyjąć baterie ze wszystkich jednostek (z wyjątkiem czujnika wiatru) na 1 minutę i ponownie uruchomić procedurę konfiguracji podaną w kroku 1 oraz całkowicie zresetować czujnik deszczu (patrz krok 2: Ważne).

DODATKOWE INFORMACJE O TRYBACH SŁONECZNEGO CZUJNIKA WIATRU:

TRYB BEZCZYNNOŚCI

Celem tego trybu jest zmniejszenie poboru energii przez przekaźnik. W tym trybie czujnik zatrzymuje przekazywanie sygnału, sprawdza napięcie baterii oraz wykrywa stan ogniwa solarnego. Tryb BEZCZYNNOŚCI włącza się przy niskim poziomie naładowania baterii.

Uwaga: Czujnik sprawdza i ładuje baterię wielokrotnego ładowania automatycznie. Po wykryciu, że napięcie baterii jest dostatecznie naładowane i odpowiednio wysokie przesyłanie sygnału rozpoczyna się ponownie.

TRYB ZATRZYMANIA

To najbardziej energooszczędny tryb. W tym trybie przekaźnik zatrzymuje przesyłanie sygnału. Napięcie baterii nie jest sprawdzane i nie jest wykrywany stan ogniwa solarnego. Tryb zatrzymania uruchamia się w następujących sytuacjach:

• Jeżeli użytkownik zasłoni ogniwo solarne na 10 sekund i naciśnie przycisk RESET (czujnik wiatru).
• Jeżeli czujniki znajdują się w zaciemnionym miejscu przez 72 godziny.

Uwaga:

• Aby uruchomić ponownie czujnik słoneczny wiatru, użytkownik powinien obrócić kielichy wiatrowe lub umieścić czujnik w jasnym miejscu, a następnie nacisnąć przycisk RESET jeden raz, aby go wzbudzić.
• W celu ponownego uruchomienia czujnika deszczu należy wychylić element wahliwy lub postępować według procedury konfiguracji podanej w kroku 2: Ważne instrukcje całkowitego resetowania czujnika.

WAŻNE! Podczas procesu ponownego uruchamiania, jeżeli napięcie baterii jest dostatecznie wysokie, przesyłanie sygnału rozpoczyna się ponownie. Jeżeli jednak napięcie baterii jest niskie, czujniki przechodzą do trybu beczynności. Użytkownik powinien umieścić czujnik(i) w jasnym miejscu, aby naładować baterie wielokrotnego ładowania.

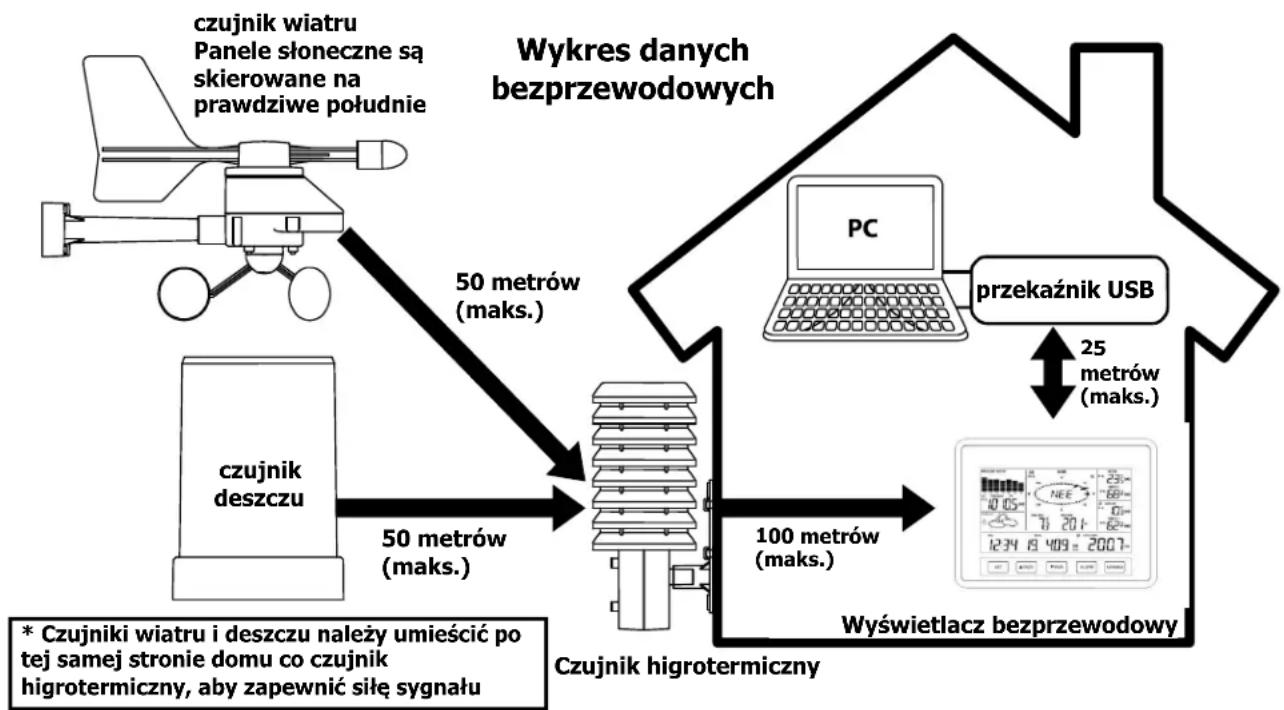

MONTAŻ CZUJNIKÓW I USTAWIANIE WYŚWIETLACZA BEZPRZEWODOWEGO:

WAŻNE: Przed wywierceniem otworów montażowych upewnić się, że wszystkie dane czujnika mogą być odbierane w zamierzonych lokalizacjach montażu. Czujniki zewnętrzne mają zasięg bezprzewodowy 50 metrów. Należy pamiętać, że zasięg 50 metrów odpowiada warunkom otwartej przestrzeni bez przeszkód. Każda przeszkoda (dach, ściany, podłogi, sufity itd.) ograniczają zasięg.

Czujnik higrotermiczny mierzy temperaturę oraz wilgotność na zewnątrz, zbiera dane czujników wiatru i deszczu oraz przesyła wszystkie dane pogody na zewnątrz do wyświetlacza bezprzewodowego, dzięki czemu czujnik musi znajdować się w zasięgu bezprzewodowym 100 metrów od wyświetlacza bezprzewodowego. To pozwala na umieszczanie czujników wiatru i deszczu względem czujnika higrotermicznego, a nie wyświetlacza bezprzewodowego. Patrz schemat danych bezprzewodowych powyżej.

• Czujniki wiatru i deszczu muszą być montowane w zasięgu bezprzewodowym 50 metrów od czujnika higrotermicznego oraz z tej samej strony domu.
• Wyświetlacz bezprzewodowy musi znajdować się w zasięgu bezprzewodowym 25 metrów od przekaźnika USB, aby przesyłać dane pogody do komputera.

Jeżeli ikony trybu bezprzewodowego czujnika ☎zostaną usunięte z wyświetlacza po przestawieniu do miejsca przeznaczenia, czujniki mogą znajdować się za daleko od wyświetlacza bezprzewodowego. Należy spróbować przesunąć wyświetlacz bezprzewodowy lub czujniki bliżej i odczekać kilka minut, aby zobaczyć, czy ikony 📋 trybu bezprzewodowego znowu się wyświetlają. Jeżeli ikony trybu bezprzewodowego 📋 nadal nie wyświetlają się po zmianie ustawienia czujników lub wyświetlacza bezprzewodowego, należy nacisnąć i przytrzymać klawisz STRZAŁKA W GÓRĘ ▲ przez 2 sekundy, aby ponownie zsynchronizować wyświetlacz bezprzewodowy z czujnikami.

CZUJNIK WIATRU

Czujnik wiatru należy zainstalować przodem (panel słoneczny) do prawdziwego południa. W przeciwnym razie przekazywany kierunek wiatru nie będzie dokładny. Zamontować w zasięgu bezprzewodowym 50 metrów od czujnika higrotermicznego oraz z tej samej strony domu. Dach może być idealnym miejscem do montażu, lecz niekoniecznie. Zabezpieczyć jednostkę główną do trzonu uchwytu masztu. Użyć adaptera kąta prostego, jeżeli czujnik wiatru jest montowany na maszcie lub powierzchni poziomej.

Zamocować czujnik wiatru do właściwego masztu przy użyciu dołączonych dwóch śrub U, podkładek i nakrętek. Uwaga: Zamontować czujnik wiatru do masztu, aby wiatr mógł się dostać do czujnika bez przeszkód ze wszystkich kierunków, co zapewni dokładny odczyt. Idealny maszt ma średnicę od 15,75 mm do 33 mm. Czujnik wiatru NIE ma wymiennych baterii, zużywa energię słoneczną i automatycznie ładuje wewnętrzny akumulator.

CZUJNIK DESZCZU

Czujnik deszczu należy montować na równej powierzchni w otwartym i jasnym miejscu w odległości 50 metrów zasięgu bezprzewodowego czujnika higrotermicznego oraz z tej samej strony domu. Zamontować czujnik deszczu co najmniej 0,30 metra od poziomu ziemi, aby uzyskać optymalne przesyłanie bezprzewodowe. Czujnik deszczu powinien być dostępny, aby zapewnić dojście na czas czyszczenia zabrudzeń lub owadów.

CZUJNIK HIGROTERMICZNY

Czujnik higrotermiczny jest „odporny na warunki atmosferyczne”, ale nie jest „wodoszczelny”. Aby zapewnić dłuższy okres użytkowania czujnika, należy montować go w miejscu częściowo zakrytym poza elementami. Idealna lokalizacja czujnika higrotermicznego znajduje się pod okapami po stronie północnej domu, aby uniknąć efektów światła słonecznego. Zamontować czujnik 0,5 metra pod okapami, aby zapewnić optymalną wydajność. Dzięki temu na dane zbierane przez czujnik nie będzie wpływać temperatura powietrza wydobywającego się z poddasza.

Aby zamontować czujnik higrotermiczny na ścianie, należy zamocować uchwyt ścienny w wybranej ścianie przy użyciu dołączonych śrub, następnie zaczepić mocno czujnik do uchwytu ściennego oraz ponownie założyć pokrywę przeciwdeszczową, jeżeli jeszcze nie znajduje się na miejscu. Uwaga: Po zamontowaniu jednostek, jeżeli dane pogody

nie są odbierane, należy nacisnąć i przytrzymać przycisk STRZAŁKA W GÓRĘ ▲ przez 2 sekundy, aby zsynchronizować wyświetlacz bezprzewodowy z czujnikami.

OPROGRAMOWANIE KOMPUTEROWE HEAVY WEATHER

Najnowsze dane pogody zebrane przez stację pogodową można przechowywać i wyświetlać graficznie przy użyciu komputera. Pobrać oprogramowanie komputerowe Heavy Weather ze strony www.heavyweather.info

Instrukcja obsługi Heavy Weather Pro dostępna na stronie pobierania zawiera szczegółowe informacje o wymaganiach dla komputera oraz instrukcje instalacji i użytkowania.

PRZYCISKI FUNKCYJNE:

Przycisk SET

• Nacisnąć i przytrzymać przez 3 sekundy, aby przejść do trybu SET, gdzie można wprowadzać następujące zmiany: kontrast LCD, ręczne ustawianie czasu, wyświetlacz czasu 12/24 godz., ustawianie kalendarza, jednostka temperatury °F/°C, jednostka prędkości wiatru, jednostka opadów, jednostka ciśnienia, ustawienia odniesienia ciśnienia względnego, ustawienia wartości progowej tendencji pogody, ustawienia wartości progowej ostrzeżenia o burzy oraz ustawienia włączania/wyłączania alarmu o burzy, typ wyświetlania kierunku wiatru, reset fabryczny
• Nacisnąć, aby przełączać między trybem 1 lub 2:
• Tryb 1: „Prędkość wiatru + temperatura na zewnątrz + wykres historii ciśnienia 24-godz.”
• Tryb 2: „Podmuch + temperatura punktu rosy + wykres historii ciśnienia 72-godz.”
• W trybie ustawień alarmu pogody nacisnąć i puścić, aby włączać/wyłączać alarm pogody
• W trybie ustawień alarmu pogody nacisnąć i przytrzymać, aby wyregulować wartość alarmu pogody
• Zatrzymać alarm, kiedy rozbrzmiewa alarm czasu lub pogody

Przycisk ▲/DATE

• Nacisnąć, aby przełączać między wyświetlaniem sekund lub daty na wyświetlaczu czasu
• Nacisnąć, aby zwiększyć poziom różnych ustawień w trybie SET
• Zatrzymać alarm, kiedy rozbrzmiewa alarm czasu lub pogody
• Nacisnąć, aby zresetować zapis MIN/MAX w trybie wyświetlania MIN/MAX
• Nacisnąć i przytrzymać przez 2 sekundy, aby zsynchronizować wyświetlacz bezprzewodowy z czujnikami

Przycisk ▼/RAIN

• Nacisnąć, aby przełączyć tryb wyświetlania opadów: łącznie, 1 godz., 24 godz., tydzień, miesiąc
• Nacisnąć, aby zmniejszyć poziom różnych ustawień w trybie SET
• Zatrzymać alarm, kiedy rozbrzmiewa alarm czasu lub pogody

Przycisk ALARM

• Nacisnąć, aby przejść do trybu ustawień alarmu czasu i pogody
• Potwierdzić dane ustawienie alarmu
• Nacisnąć, aby wyjść z trybu ustawień ręcznych
• Zatrzymać alarm, kiedy rozbrzmiewa alarm czasu lub pogody
• Nacisnąć, aby wyjść z trybu wyświetlania zapisu maks./min.

Przycisk MIN/MAX

• Nacisnąć, aby wyświetlić minimalne i maksymalne zapisy różnych danych pogody
• Zatrzymać alarm, kiedy rozbrzmiewa alarm czasu lub pogody
• Nacisnąć, aby wyjść z trybu ustawień ręcznych
• Nacisnąć, aby wyjść z trybu ustawień alarmu pogody

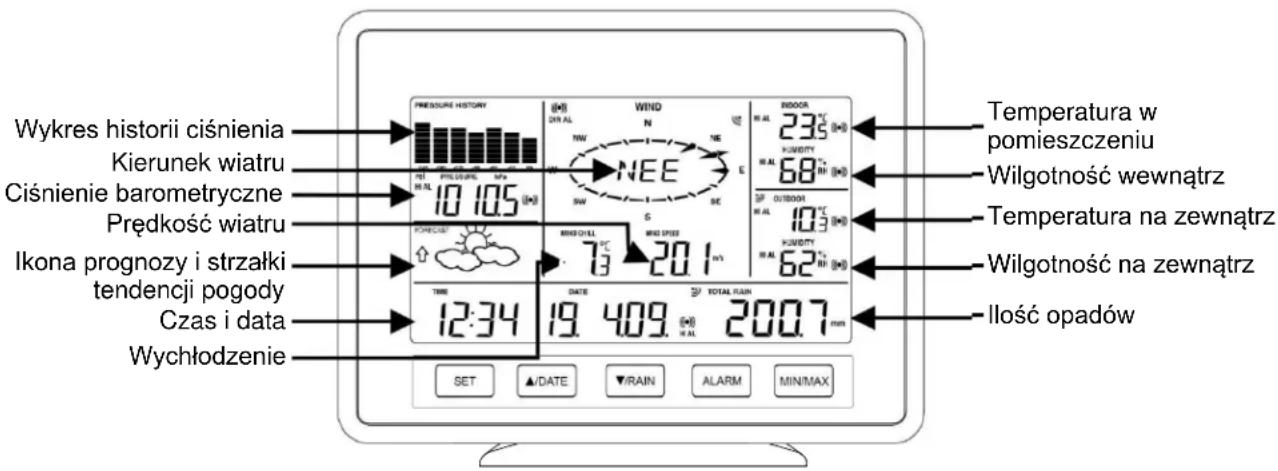

EKRAN LCD

Po pomyślnym odebraniu sygnału z przekaźnika przez stację pogodową pojawi się ikona 📄. (Jeśli tak się nie stanie, ikona 📄 nie pojawi się na ekranie LCD). Użytkownik może zobaczyć, czy ostatni odbiór był pomyślny (ikona 📄 wyświetla się) lub nie (ikona 📄 nie wyświetla się). Migająca ikona 📄 wskazuje, że trwa proces odbioru.

Wykres historii ciśnienia Kierunek wiatru Ciśnienie barometryczne Prędkość wiatru Ikona prognozy i strzałki tendencji pogody Czas i data Wychłodzenie PRESSURE HISTORY INDIA 23°C N NW NE SW S INDIA 68°C N INDIA 10.3°C N INDIA 62°C N INDIA 12:34 DATE TOTAL RUN SET ▲/DATE ▼/RAIN ALARM MINIMAX Temperatura w pomieszczeniu Wilgotność wewnątrz Temperatura na zewnątrz Wilgotność na zewnątrz Ilość opadów

- Nacisnąć przycisk SET, aby przełączyć między wyświetlaniem trybu 1 i trybu 2:

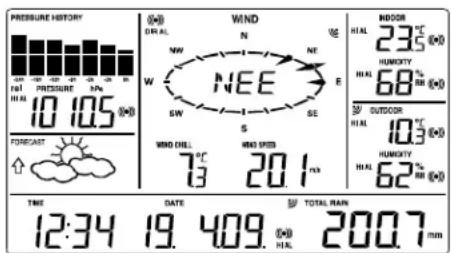

Wyświetlanie trybu 1:

PRESSURE HISTORY 10 105 °C FORECAST ↑ TIME 12:34 DATE 19. 409. °C TOTAL RAIN 200.7 mm WIND N NE E SW S SE NEE NW SW DLL 73 201 °C INDUSTRY HALL 23°C HUMOLOGY HALL 68° HUMOLOGY HALL 103° HUMOLOGY HALL 62° INDUSTRY HALL 23°C HUMOLOGY HALL 68° INDUSTRY HALL 103° INDUSTRY HALL 62°

• Wykres historii ciśnienia przedstawia historię 24-godz.
• Temperatura na zewnątrz wyświetlana w sekcji zewnętrznej
• Prędkość wiatru wyświetlana w sekcji wiatru

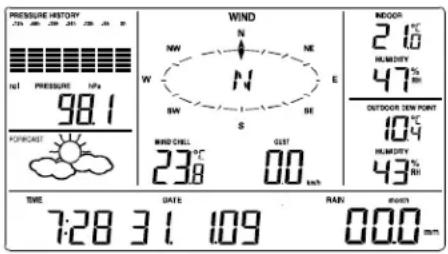

Wyświetlanie trybu 2:

PRESSURE HISTORY NO PRESSURE N/A 98.1 FONICAT WIND NW N NE W SW S BE E MODOR 2.10°C HUMIDY 47 % OUTDOOR DAW POINT 10.4 HUMIDY 43 % TIME DATE RAIN RAW 7:28 31 109 000 mm

• Wykres historii ciśnienia przedstawia historię 72-godz.
• Punkt rosy wyświetlany w sekcji zewnętrznej
• Podmuchy wiatru wyświetlane w sekcji wiatru

USTAWIENIA RĘCZNE

Aby przejść do trybu SET, nacisnąć i przytrzymać przycisk SET przez 3 sekundy. Jeżeli przez 30 sekund w trybie SET nie zostanie naciśnięty żaden przycisk, wyświetlacz automatycznie wróci do wyświetlania trybu 1.

W trybie SET każdym naciśnięciem przycisku SET przechodzi się do następnego elementu trybu SET.

1. Ustawianie kontrastu LCD
2. Ręczne ustawianie czasu
3. Wyświetlacz czasu 12/24
4. Ustawianie kalendarza
5. Ustawianie jednostek temperatury °F/°C
6. Jednostka prędkości wiatru
7. Ustawianie jednostki opadów
8. Ustawianie jednostki ciśnienia powietrza
9. Ustawianie wartości odniesienia ciśnienia względnego
10. Wartość progowa tendencji pogody
11. Wartość progowa ostrzeżenia przed burzą
12. Ustawianie włączania/wyłączania alarmu o burzy
13. Typ wyświetlania kierunku wiatru
14. Reset fabryczny

USTAWIANIE KONTRASTU LCD

Kontrast LCD można ustawić na 8 poziomach, od „LCD 1” do „LCD 8” (ustawienie domyślne to „LCD 5”):

• Nacisnąć i przytrzymać przycisk „SET” przez 3 sekundy, cyfra poziomu kontrastu zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby wyregulować poziom kontrastu.
• Nacisnąć przycisk SET, aby potwierdzić i przejść do RĘCZNEGO USTAWIANIA CZASU.

REÇZNE USTAWIANIE CZASU

Czas zostanie automatycznie zaktualizowany z czasem z komputera, jeżeli wyświetlacz będzie zsynchronizowany z przekaźnikiem USB i podłączony do oprogramowania Heavy Weather Pro. Czas można również ustawiać ręcznie, postępując jak poniżej:

• Cyfra godziny miga.
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić godzinę. Ciągłe przytrzymanie przycisku przyspieszy przewijanie cyfr.
- Nacisnąć przycisk SET, aby przełączyć na minuty. Cyfra minut zacznie migać.
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić minuty. Ciągłe przytrzymanie przycisku przyspieszy przewijanie cyfr.
- Nacisnąć przycisk SET, aby potwierdzić i przejść do 12/24-GODZINNEGO USTAWIANIA WYŚWIETLANIA CZASU.

USTAWIANIE WYŚWIETLANIA CZASU 12/24-GODZ.

Czas może być ustawiony w formacie 12- lub 24-godzinnym. Domyślnie czas wyświetlany jest w trybie 24-godz.. Ustawianie wyświetlania czasu 12-godz.:

• Cyfra 24-godz. lub 12-godz. miga
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć wartość.
- Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA KALENDARZA.

Uwaga:

• Format wyświetlania czasu 24-godz. wskazuje: dzień/miesiąc/rok
• Format wyświetlania czasu 12-godz. wskazuje: miesiąc/dzień/rok

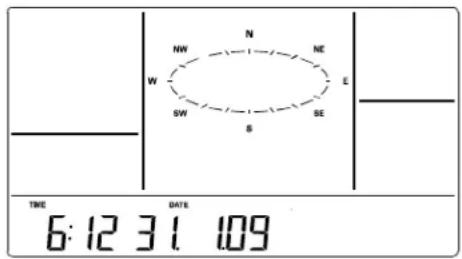

USTAWIANIE KALENDARZA

Standardowa data to 1. 1 roku 2009. Data zostanie automatycznie zaktualizowana według daty z komputera, jeżeli wyświetlacz będzie zsynchronizowany z przekaźnikiem USB i podłączony do oprogramowania Heavy Weather Pro. Datę można również ustawiać ręcznie, postępując jak poniżej:

• Cyfra roku zacznie migać.
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić rok. Zakres wynosi od „00” (2000) do „99” (2099). Przytrzymać przycisk, aby zmieniać wartość szybciej.
- Nacisnąć przycisk SET, aby potwierdzić rok i przejść do ustawień miesiąca. Cyfra miesiąca zacznie migać.
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić miesiąc. Przytrzymać przycisk, aby zmieniać wartość szybciej.
- Nacisnąć przycisk SET, aby potwierdzić miesiąc i przejść do trybu ustawień dnia. Cyfra dnia zacznie migać.
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić dzień. Przytrzymać przycisk, aby zmieniać wartość szybciej.
- Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA JEDNOSTEK TEMPERATURY °F/°C.

USTAWIANIE JEDNOSTEK TEMPERATURY °F/°C

Temperatura może być wyświetlana w °C lub °F. (domyślnie °C).

NW N NE W SW S E INDOOR 26.4 OUTDOOR 22.8 WWD CHEL. 22.8

• Jednostka temperatury miga
- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć między „°F” lub „°C”.
- Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA JEDNOSTKI PŘEDKOŚCI WIATRU.

USTAWIANIE JEDNOSTKI PRĘDKOŚCI WIATRU

Jednostka prędkości wiatru może być ustawiona w mph (milach na godzinę), km/h (kilometrach na godzinę), węzłach, B (skali Beauforta) lub m/s (metrach na godzinę). Domyślna jednostka to km/h.

• Jednostka prędkości wiatru miga.
• Nacisnąć ▲ przycisk STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć między jednostkami „mph”, „km/h”, „B”, „węzły” lub “m/s”.
• Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA JEDNOSTKI OPADÓW.

USTAWIANIE JEDNOSTKI OPADÓW

Jednostka opadów może być ustawiona w calach lub mm. Domyślna jednostka to mm.

• Jednostka opadów miga.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć jednostkę między „calami” lub „mm”.
• Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA JEDNOSTKI WZGLEĐNEGO CIŚNIENIA POWIETRZA

USTAWIANIE JEDNOSTKI WZGŁĘDNEGO CIŚNIENIA POWIETRZA

Względne ciśnienie powietrza może być ustawione w inHg lub hPa. Domyślna jednostka to hPa.

rel PRESSURE bPv 10 10.5 NW N W NE SW S SE E —

• Jednostka względnego ciśnienia powietrza miga.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć jednostkę między „inHg” lub „hPa”
• Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA WARTOŚCI ODNIESIENIA CIŚNIENIA WZGŁĘDNEGO.

USTAWIANIE WARTOŚCI ODNIESIENIA CIŚNIENIA WZGŁĘDNEGO

Uwaga: Po pierwszym włożeniu baterii domyślna wartość odniesienia ciśnienia na barometrze to 1013 hPa. Aby uzyskać dokładny pomiar, należy najpierw wyregulować barometr względem lokalnego względnego ciśnienia powietrza (w odniesieniu do wysokości nad poziomem morza).. Sprawdzić aktualne ciśnienie atmosferyczne w swoim obszarze zamieszkania (lokalny serwis pogody, strona internetowa, optyk, skalibrowane narzędzia na publicznych budynkach, lotnisko).

Uwaga: Ta funkcja jest przydatna dla osób mieszkających na wysokościach nad poziomem morza, ale chcących, aby ich wyświetlacz ciśnienia powietrza był oparty na wartości na poziomie morza.

Ręcznie można ustawić inną wartość względnego ciśnienia powietrza z zakresu 920 – 1080 hPa (27,10 – 31,90 inHg) dla uzyskania lepszego odniesienia.

ref PRESSURE tPx 10 10.5 NW N NE W SW E S SM —

- Obecna wartość względnego ciśnienia zacznie migać

- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby zwiększyć lub zmniejszyć wartość. Ciągłe przytrzymanie przycisku pozwoli na szybszą zmianę wartości.

- Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA WARTOŚCI CZUŁOŚCI TENDENCJI POGODY.

USTAWIANIE POZIOMU CZUŁOŚCI TENDENCJI POGODY

Ustawić wartość czułości przełączania, 2, 3 lub 4 hPa (0,06, 0,09 lub 0,12 inHg), aby zmienić wyświetlanie ikon pogody. Przedstawia to „czułość” prognozy pogody (im mniejsza wybrana wartość, tym bardziej czuła prognoza pogody). Domyślna wartość to 3 hPa. Wybrać niższe liczby dla obszarów o wysokiej wilgotności, np. wybrzeża oceanu. Wybrać wyższe liczby dla suchych obszarów, np. pustyni.

- Wartość czułości i strzałka tendencji zaczną migać

- Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby wybrać wartość.

- Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA CZUŁOŚCI OSTRZEŻENIA PRZED BURZA.

USTAWIANIE WARTOŚCI PROGOWEJ OSTRZEŻENIA PRZED BURZA

Zdefiniować wartość czułości przełączania dla wyświetlania ostrzeżenia przed burzą przy spadku ciśnienia powietrza z 3 hPa do 9 hPa (0,09 inHg do 0,27 inHg) w ciągu 6 godzin. (Domyślnie 5 hPa)

• Wartość czułości i strzałki tendencji zaczną migać
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby wybrać wartość.
• Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA WŁĄCZANIA/WYŁĄCZANIA ALARMU O BURZY.

USTAWIANIE WŁĄCZANIA/WYŁĄCZANIA ALARMU O BURZY

Przełączyć alarm ostrzeżenia przed burzą na włączony lub wyłączony (domyślnie WYŁĄCZONY).

PRESSURE IPk ROFF NW N NE W SW S SE E —

• Cyfra „AOFF“ zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby włączyć lub wyłączyć alarm. („AOFF” = wyłączony; „AON” = włączony)
• Nacisnąć przycisk SET, aby potwierdzić i przejść do USTAWIANIA TYPU WYŚWIETLANIA KIERUNKU WIATRU.

Uwaga: Jeżeli alarm ostrzeżenia przed burzą jest aktywny, strzałka spadkowej dencji pogody będzie migać. (Zobacz WSKAŻNIK TENDENCJI POGODY poniżej).

USTAWIANIE TYPU WYŚWIETLANIA KIERUNKU WIATRU

Kierunek wiatru może być wyświetlany przy użyciu kierunków kompasu lub pomiaru stopni (domyślne ustawienie to kierunki kompasu).

• Kierunek wiatru zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przełączyć z kierunków kompasu na pomiar stopni.
• Aby nie resetować wyświetlacza do ustawień fabrycznych, wystarczy nacisnąć przycisk ALARM lub MIN/MAX bądź poczekać, aż tryb SET przekroczy limit czasu i powróci do zwykłego trybu wyświetlania.

- Aby wykonać reset fabryczny, należy nacisnąć przycisk SET w celu potwierdzenia i przejść do PROCEDURE RESETU FABRYCZNEGO. ZOBACZ OSTRZEŻENIA w rozdziale RESET FABRYCZNY.

PROCEDURA RESETU FABRYCZNEGO

OSTRZEŻENIE:

Wykonanie resetu fabrycznego usunie wszystkie wartości MIN/MAX i dane pogodowe przechowywane w pamięci wewnętrznej wyświetlacza oraz przywróci ustawienia jednostek pogody na domyślne ustawienia fabryczne. Jeżeli do tej pory nie przesłano danych do oprogramowania Heavy Weather Pro, dane zostaną utracone.

Aby nie resetować wyświetlacza do ustawień fabrycznych:

• nacisnąć przycisk MIN/MAX lub ALARM bądź
• poczekać, aż tryb SET przekroczy limit czasu i powróci do wyświetlania trybu 1 (zwykły tryb).

Aby zresetować wyświetlacz do domyślnych ustawień fabrycznych, należy postępować jak opisano poniżej:

OSTRZEŻENIE:

Reset fabryczny spowoduje skasowanie połączenia między wyświetlaczem a czujnikiem higrotermicznym i będzie konieczne ponowne nawiązanie połączenia.

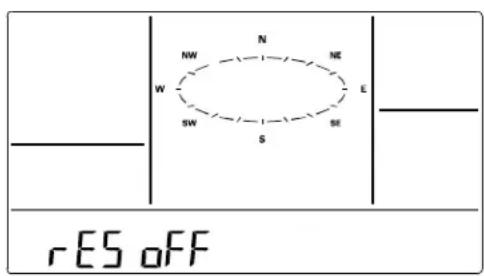

• „rES oFF” zacznie migać.
• Użyć przycisku ▲ STRZAŁKA W GÓRE, aby włączyć „rES on”.
• Nacisnąć przycisk SET, aby potwierdzić, a licznik czasu rozpocznie odliczanie w dół od „127”. Kiedy na liczniku wyświetl się „dOnE”, należy na 10 minut wyjąć baterie z wyświetlacza. Po wyjęciu baterii z wyświetlacza należy również wyjąć baterie z czujnika higrotermicznego.
• Po odczekaniu 10 minut włożyć baterie do czujnika higrotermicznego upewniając się, że symbol „+” na bateriach jest zgodny z oznaczeniami na pokrywie baterii i wewnątrz komory baterii.
• W ciągu 2 minut od włożenia baterii do czujnika higrotermicznego należy włożyć baterie do wyświetlacza upewniając się, że symbol „+” na bateriach jest zgodny z oznaczeniami wewnątrz komory baterii.
• Poczekać 5 minut, aż wyświetłą się dane pogody na zewnątrz. Jeżeli po 5 minutach którekolwiek dane pogody na zewnątrz wyświetłą się jako „--”, należy

postępować zgodnie z procedurą „Konfiguracja”, znajdującą się na początku instrukcji dołączonej do produktu.

WYCHODZENIE Z TRYBU USTAWIEN REÇZNYCH

Wychodzenie z ustawień ręcznych w dowolnym momencie podczas trybu ustawiania ręcznego:

• Nacisnąć przycisk ALARM lub MIN/MAX bądź
• poczekać 30 sekund, aż tryb SET przekroczy limit czasu i powróci do wyświetlania trybu 1 (zwykły tryb).

DZIAŁANIE ALRMU POGODY

Alarmy pogody można ustawić, gdy spełnione są określone warunki pogodowe zgodnie z wymaganiami. Na przykład można ustawić progową wartość temperatury na zewnątrz na +40°C (wysoka) i -10°C (niska), jednocześnie włączając wysoki alarm i wyłączając niski alarm (np. temperatury <-10°C nie wyzwolą alarmu, ale temperatury >+40°C tak).

• Jeżeli wartość spełnia warunek wysokiego lub niskiego alarmu, brzęczyk będzie dzwonił przez 2 minuty, a wartość zacznie migać wraz z odpowiednią ikoną („HI AL”/„LO AL”).
• Nacisnąć dowolny przycisk, aby wyłączyć alarm.
• Wysoki i niski alarm można włączać/wyłączać niezależnie, wg potrzeb.
• Aby wyjść z trybu ustawiania alarmu w dowolnym momencie ustawiania alarmu, należy nacisnąć przycisk MIN/MAX lub poczekać około 30 sekund, aż wyświetlacz powróci automatycznie do trybu zwykłego wyświetlania.
• W trybie zwykłego wyświetlania nacisnąć przycisk ALARM, aby wyjść z trybu ALARM. Kolejnym naciśnięciem przycisku ALARM przechodzi się do następnej sekcji alarmu pogody.

Uwaga: Alarmy pogody mogą być również ustawiane w oprogramowaniu Heavy Weather Pro. Aby uzyskać instrukcje, należy zapoznać się z podręcznikiem użytkownika Heavy Weather Pro.

PONIŻSZE ALARMY POGODY MOGA BYĆ DOSTOSOWANE W TRYBIE USTAWIENIA ALARMU:

• Alarmy wysokiego i niskiego ciśnienia
• Alarmy wysokiej i niskiej temperatury w pomieszczeniu
• Alarmy wysokiej i niskiej wilgotności w pomieszczeniu
• Alarmy wysokiej i niskiej temperatury na zewnątrz
• Alarmy wysokiej i niskiej wilgotności na zewnątrz
• Alarm dużych podmuchów wiatru
• Alarm kierunku wiatru
• Alarm dużej ilości opadów w okresie 24 godzin

WARTOŚCI DOMYŚLNE ALARMU POGODY

Ciśnienie	Niskie	960 hPa
	Wysokie	1040 hPa
Temperatura (w pomieszczeniu lub na zewnątrz)	Niskie	0°C
	Wysokie	40°C
Wilgotność względna (w pomieszczeniu lub na zewnątrz)	Niskie	45%
	Wysokie	70%

Podmuchy wiatru	Wysokie	100km/h
Opady w ciągu 24 godzin	Wysokie	50mm

ALARMY CIŚNIENIA

• W trybie zwykłego wyświetlania nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu wysokiego ciśnienia.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra ciśnienia zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu wysokiego ciśnienia. Przytrzymać przycisk strzałki, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu niskiego ciśnienia.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra ciśnienia zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu niskiego ciśnienia. Przytrzymać przycisk strzałki, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.

- Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu temperatury w pomieszczeniu.

ALARMY TEMPERATURY W POMIESZCZENIU

• Pojawi się wskazanie alarmu wysokiej temperatury w pomieszczeniu.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra temperatury zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu wysokiej temperatury w pomieszczeniu. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu niskiej temperatury w pomieszczeniu.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra temperatury zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu niskiej temperatury w pomieszczeniu. Przytrzymać przycisk strzałki, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu wilgotności w pomieszczeniu.

- Pojawi się wskazanie alarmu wysokiej wilgotności w pomieszczeniu.

• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra wilgotności zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu wysokiej wilgotności w pomieszczeniu. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu niskiej wilgotności w pomieszczeniu.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra wilgotności zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu niskiej wilgotności w pomieszczeniu. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu temperatury na zewnątrz.

ALARMY TEMPERATURY NA ZEWNĄTRZ

NW N NE W SW S SE E OUTDOOR H AL 400℃ 400℃

• Pojawi się wskazanie alarmu wysokiej temperatury na zewnątrz.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra temperatury zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu wysokiej temperatury na zewnątrz. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu niskiej temperatury na zewnątrz.

• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra temperatury zacznie migać.

• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu niskiej temperatury na zewnątrz. Przytrzymać przycisk strzałki, aby zmieniać wartość szybciej.

• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu wilgotności na zewnątrz.

ALARMY WILGOTNOŚCI NA ZEWNĄTRZ

• Pojawi się wskazanie alarmu wysokiej wilgotności na zewnątrz.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra wilgotności zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu wysokiej wilgotności na zewnątrz. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć raz przycisk ALARM. Pojawi się wskazanie alarmu niskiej wilgotności na zewnątrz.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra wilgotności zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu niskiej wilgotności na zewnątrz. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu podmuchów wiatru.

• Pojawi się wskazanie alarmu podmuchów wiatru.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra podmuchów wiatru zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość alarmu podmuchów wiatru. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu kierunku wiatru.

ALARM KIERUNKU WIATRU

Uwaga: W razie potrzeby można ustawić jednocześnie wiele alarmów kierunku wiatru.

• Pojawi się wskazanie alarmu kierunku wiatru.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Strzałka kierunku wiatru na zewnątrz okręgu kompasu zacznie migać wraz z odpowiednim kierunkiem kompasu lub stopniami wyświetlanymi na środku kompasu.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przejść do kursora alarmu kierunku wiatru.

• Nacisnąć przycisk SET, aby ustawić alarm kierunku wiatru. Ikona kursora pojawi się wewnątrz okręgu kompasu, aby wskazać ustawienie alarmu dla tego kierunku wiatru.

• Aby usunąć ustawienia alarmu dla kierunku wiatru, nacisnąć ponownie przycisk SET w celu usunięcia alarmu wybranego kierunku wiatru. Ikona strzałki wewnątrz okręgu kompasu zniknie.

• Jeżeli wymagany jest więcej niż jeden kierunek wiatru jako ustawienie alarmu, należy nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby przesunąć kursor alarmu kierunku wiatru do następnego żądanego ustawienia.
• Nacisnąć przycisk SET, aby potwierdzić następny kierunek wiatru. Ikona kursora pojawi się wewnątrz okręgu kompasu, aby wskazać ustawienie alarmu dla tego kierunku wiatru. Można ustawić tyle alarmów kierunku wiatru, ile potrzeba.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Strzałka kierunku wiatru przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby przejść do ustawień alarmu opadów w ciągu 24 godzin.

ALARM OPADÓW W CIĄGU 24 GODZIN

• Pojawi się wskazanie alarmu opadów w ciągu 24 godzin.
• Nacisnąć i przytrzymać przycisk SET przez około 2 sekundy. Cyfra opadów w ciągu 24 godzin zacznie migać.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ lub ▼ STRZAŁKA W DÓŁ, aby ustawić wartość opadów w ciągu 24 godzin.. Przytrzymać przycisk, aby zmieniać wartość szybciej.
• Nacisnąć przycisk ALARM, aby potwierdzić ustawienia. Cyfra przestanie migać.
• Nacisnąć przycisk SET, aby włączyć lub wyłączyć alarm. Ikona ((•))) wskazuje, że alarm jest włączony.
• Nacisnąć przycisk ALARM, aby wyjść z ustawień alarmu.

HISTEREZA

Aby zrekompensować wahania mierzonych danych, które mogą powodować ciągły

dźwięk alarmu pogody, jeśli zmierzony odczyt jest zbliżony do ustawionego poziomu, wprowadzono funkcję histerezy dla każdego alarmu pogody. Na przykład, jeżeli alarm wysokiej temperatury jest ustawiony na +25°C i aktualna wartość dojdzie do +25°C, alarm włączy się (jeżeli został aktywowany).

Dane pogody	Histereza
Temperatura	1°C
Wilgotność	3% wilg. wzgl.
Ciśnienie	1 hPa
Prędkość wiatru	10 km/h

Teraz, gdy temperatura spadnie do +24,88°C lub niżej, a następnie ponownie wzrośnie powyżej +25°C, dane będą migać, ale alarm nie zostanie włączony. Musi ona spaść poniżej +24°C (z wstępnie ustawioną histerezą 1°C), aby alarm mógł zostać ponownie wygenerowany. Wartości histerezy dla różnych typów danych pogody są podane w tabeli.

Uwaga: Dane temperatury i wilgotności będą migać nawet po naciśnięciu przycisku wyłączającego alarm, aby wskazać, że aktualne warunki pogodowe są poza wstępnie ustawionymi limitami

PROGNOZA I TENDENCJA POGODY:

IKONY PROGNOZY POGODY:

Ikony prognozy pogody wyświetlane są w dowolnej kombinacji z następujących:

	[H823]
Słonecznie	Okresy zachmurzenia ze słonćem		Deszcz

W przypadku każdej naglej lub istotnej zmiany ciśnienia powietrza, ikona pogody zaktualizuje się odpowiednio, pokazując zmianę pogody.

(Za każdym razem, gdy zostanie uzyskana nowa średnia wartość ciśnienia (raz na minutę), wartość ta jest porównywana z wewnętrzną wartością odniesienia. Jeżeli różnica między tymi wartościami jest większa niż wybrana czułość tendencji pogody, ikona pogody zmienia się na gorszą lub lepszą. W tym przypadku aktualna wartość ciśnienia stanie się nowym odniesieniem tendencji pogody).

Jeśli ikony się nie zmienią, oznacza to, że ciśnienie powietrza nie zmieniło się lub zmiana była zbyt mała, aby zarejestrowała ją centrum pogodowe. W związku z tym można wyregulować „czułość” sprawdzania zmiany ciśnienia w trybie ustawień – zobacz USTAWIENIA WARTOŚCI CZUŁOŚCI TENDENCJI POGODY powyżej. Jeśli jednak wyświetlana ikona jest słońcem lub chmurą z deszczem, ikona nie zmieni się w przypadku poprawy pogody (z ikoną słońca) lub pogorszenia (z ikoną deszczu), ponieważ ikony mają już wartości krańcowe.

Wyświetlone ikony prognozują pogodę podczas jej poprawy lub pogorszenia, a nie zawsze jako słońce lub deszcz, tak jak wskazuje każda ikona. Na przykład jeśli obecna pogoda to zachmurzenie i wyświetli się ikona deszczu, nie oznacza to uszkodzenia produktu, ponieważ nie pada. Oznacza to tylko, że ciśnienie powietrza spadło i spodziewane jest pogorszenie pogody, ale niekoniecznie deszcz.

Uwaga: Po wykonaniu konfiguracji, odczyty prognozy pogody nie powinny być brane pod uwagę przez kolejne 48-60 godziny. Zapewni to stacji pogodowej wystarczająco dużo czasu na zebranie danych ciśnienia powietrza na stałej wysokości, co w efekcie da bardziej dokładną prognozę.

Tak jak w każdej prognozie pogody, nie można zagwarantować całkowitej dokładności. Szacuje się, że funkcja prognozy pogody ma poziom dokładności około 75%, ze

względu na różne obszary użytkowania, do których zostało zaprojektowane centrum pogodowe. Na obszarach z nagłymi zmianami pogody (na przykład ze słońca na deszcz) centrum pogodowe będzie bardziej dokładnie w porównaniu do użytkowania na obszarach, gdzie pogoda jest przez większość czasu stała (na przykład najczęściej jest słonecznie).

Jeżeli centrum pogodowe przenoszone jest do innej lokalizacji znacznie wyżej lub niżej niż początkowy punkt ustawienia (na przykład z parteru na piętro domu), należy zignorować prognozę pogody na najbliższe 48-60 godzin, ponieważ centrum pogodowe może pomylić nowe miejsce z możliwą zmianą ciśnienia powietrza, gdy w rzeczywistości jest to spowodowane niewielką zmianą wysokości.

WSKAŹNIK TENDENCJI PÓGODY

Z ikonami pogody współpracują wskaźniki tendencji pogody (strzałka umieszczona z lewej i prawej strony ikon pogody). Jeśli wskaźnik jest skierowany do góry, oznacza to wzrost ciśnienia powietrza i spodziewaną poprawę pogody. Jeśli wskaźnik jest skierowany do dołu, ciśnienie powietrza spada i spodziewane jest pogorszenie pogody.

Biorąc to pod uwagę, można zobaczyć, jak zmieniała się pogoda i jakie są spodziewane zmiany. Na przykład, jeśli wskaźnik jest skierowany do dołu wraz z ikonami chmury i słońca, to ostatnia zauważalna zmiana pogody była podczas warunków słonecznych (tylko ikona słońca). Dlatego następną zmianą pogody będzie chmura z ikonami deszczu, ponieważ wskaźnik jest skierowany do dołu.

Uwaga: Gdy wskaźnik tendencji pogody zarejestruje zmianę ciśnienia powietrza, będzie stale widoczny na ekranie LCD.

HISTORIA CIŚNIENIA POWIETRZA (BAROMETR ELEKTRONICZNY Z TENDENCJĄ CIŚNIENIA BAROMETRYCZNEGO)

Na ekranie LCD widać również wartość względnego ciśnienia powietrza i historię ciśnienia powietrza.

Nacisnąć przycisk SET, aby przełączyć między wyświetlaniem trybu 1 i trybu 2:

• Tryb 1: wykres słupkowy wyświetla historię ciśnienia powietrza z ostatnich 24 godzin w siedmiu krokach. Oś pozioma przedstawia ostatnie 24 godziny zarejestrowanego ciśnienia powietrza (godzina -24, -18, -12, -9, -6, -3 i 0).
• Tryb 2: wykres słupkowy wyświetlą historię ciśnienia powietrza z ostatnich 72 godzin w siedmiu krokach. Oś pozioma przedstawia ostatnie 72 godziny zarejestrowanego ciśnienia powietrza (godzina -72, -48, -36, -24, -12, -6 i 0).

Poziome słupki są nanoszone w każdym z dziewięciu kroków i pokazują tendencję w zarejestrowanym okresie. Pionowy słupek godziny 0 będzie zawsze wyświetlany na wysokości linii środkowej, wskazując aktualne ciśnienie powietrza. Różnica wysokości słupków w innych kolumnach wykresu wskazuje względny wzrost lub spadek ciśnienia powietrza od poprzedniego pomiaru.

Nowe pomiary ciśnienia są porównywane z poprzednio zarejestrowanymi pomiarami ciśnienia. Zmiana ciśnienia jest wyrażona przez różnicę między aktualnymi („0 godz.”) a przeszłymi odczytami w przedziałach ±0,06 inHg lub ±2 hPa. Jeśli słupki wzrastają od

lewej do prawej strony, wskazuje to poprawę pogody ze względu na wzrost ciśnienia powietrza. Jeśli słupki zmniejszają się od lewej do prawej strony, wskazuje to spodziewane pogorszenie pogody ze względu na spadek ciśnienia powietrza.

O każdej pełnej godzinie bieżące ciśnienie powietrza jest wykorzystywane jako podstawa do wyświetlania nowego wykresu słupkowego. Istniejący wykres jest następnie przesuwany o jedną kolumnę w lewo.

Uwaga: Aby uzyskać dokładnie tendencję ciśnienia atmosferycznego, centrum pogodowe powinno działać na tej samej wysokości. Na przykład nie powinna być przenoszona. Jeżeli urządzenie musi być przeniesione, przykładowo z parteru na drugie piętro domu, odczyty na następne 48-60 godzin powinny zostać odrzucone.

Uwaga: Aby zapobiec wypaleniu ekranu LCD, wykres słupkowy będzie regularnie przesuwany od prawej do lewej strony.

POMIAR KIERUNKU I PRĘDKOŚCI WIATRU

• Aktualny kierunek wiatru jest wskazywany przez kursor na zewnętrznym okręgu kompasu.
• Ostatnie 6 kierunków wiatru jest wyświetlanych przy pomocy kursorów w wewnętrznym okręgu.
• Kierunek wiatru (skrót lub stopnie) jest wyświetlany w środku kompasu. Nacisnąć przycisk SET, aby przełączyć między wyświetlaniem trybu 1 i trybu 2

Tryb 1 wyświetla poniższe dane wiatru:

• Kierunek wiatru (pokazywany na skali kompasu w 16 przedziałach)
• Temperatura odczuwalna w °C lub °F
• Prędkość wiatru w km/h, mph, B, węzłach lub m/s

Tryb 2 wyświetla poniższe dane wiatru:

• Kierunek wiatru (pokazywany na skali kompasu w 16 przedziałach)
• Temperatura odczuwalna w °C lub °F
• Podmuchy wiatru w km/h, mph, B, węzłach lub m/s

POMIAR OPADÓW

Pomiar opadów godzinny, 24-godzinny, tygodniowy, miesięczny lub łączny jest wyświetlany na ekranie LCD w mm lub calach.

Nacisnąć ▼STRZAŁKĘ W DÓŁ, aby wybrać wyświetlanie opadów z poniższych trybów:

• Opady łącznie - ręczne resetowanie (zobacz „RESETOWANIE MIN/MAKS. DANYCH POGODY”)
• Opady w ciągu ostatniej godziny - pokazuje sumę ostatnich 15 wpisów z czterech minut opadów

• Opady w ciągu ostatnich 24 godzin - pokazuje sumę ostatnich 24 wpisów z godzinnych opadów

• Opady w ciągu ostatniego tygodnia - pokazuje tygodniowe opady. Pomiar opadów rozpoczyna się od drugiego dnia po włączeniu zasilania. (Na przykład jeżeli urządzenie zostało włączone w poniedziałek w ciągu dnia, to tygodniowe opady będą aktualizowane w każdy wtorek po godz. 23:59 (11:59 PM))

• Opady w ciągu ostatniego miesiąca - resetowane każdego 1. dnia miesiąca o godzinie 00:00 (północ) (12:00 AM).

WYŚWIETLANIE DANYCH MIN/MAKS. POGODY

Stacja pogodowa automatycznie zarejestruje maksymalną i minimalną wartość różnych danych pogody z godziną i datą zapisu. Poniższe przechowywane minimalne i maksymalne dane pogody mogą być wyświetlone po naciśnięciu przycisku MIN/MAKS. w zwykłym trybie wyświetlania.

• MIN/MAKS. temperatura w pomieszczeniu z datą i godziną zapisu
- MIN/MAKS. wilgotność w pomieszczeniu z datą i godziną zapisu
• MIN/MAKS. temperatura na zewnątrz z datą i godziną zapisu
• MIN/MAKS. temperatura punktu rosy z datą i godziną zapisu
- MIN/MAKS. wilgotność na zewnątrz z datą i godziną zapisu
- MIN/MAKS. podmuchy wiatru z datą i godziną zapisu
- Łączne opady z datą i godziną zapisu

RESETOWANIE MINIMALNYCH I MAKSYMALNYCH DANYCH POGODY

Aby zresetować powyższe MIN./MAKS. dane pogody, konieczny jest reset każdej z tych danych niezależnie.

• Nacisnąć przycisk MIN/MAKS., aby wyświetlić żądane dane pogody.
• Nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ. Przechowywana wartość zostanie zresetowana do aktualnej wartości i aktualnego czasu.

ŁĄCZNA ILOŚĆ OPADÓW

Pomiar łącznych opadów jest wyświetlany w mm lub calach. Są to łączne opady skumulowane od ostatniego resetowania łącznej ilości opadów.

Na wyświetlaczu trybu 1 lub trybu 2 nacisnąć przycisk MIN./MAKS. aż wyświetli się wartość łącznych opadów.

Aby zresetować odczyt opadów, nacisnąć przycisk ▲ STRZAŁKA W GÓRĘ. Ilość łącznych opadów zostanie zresetowana do 0, a czas zaktualizowany do czasu aktualnego.

Uwaga: Do momentu pierwszego zresetowania łącznych opadów, czas i data łącznych opadów są wyświetlane jako „- - - - - - - - ”. Po zresetowaniu łącznych opadów wyświetlacz łącznych opadów będzie wskazywał datę i czas ostatniego resetowania.

- Należy unikać ekstremalnych temperatur, drgań i wstrząsów, ponieważ mogą one spowodować uszkodzenia urządzenia oraz niedokładne prognozy i odczyty.

• Podczas obchodzenia się z bateriami należy podjąć środki ostrożności. Efektem zetknięcia się baterii z materiałami przewodzącymi prąd, gorącem, materiałami korozyjnymi lub wybuchowymi mogą być obrażenia, oparzenia lub uszkodzenia sprzętu. Baterie należy wyjmować z urządzenia przed odstawieniem produktu do przechowywania na dłuższy okres czasu.
• Natychmiast należy wyjmować baterie o niskim stanie naładowania, aby uniknąć wycieków i uszkodzeń. Wymieniać tylko na nowe baterie zalecanego typu.
• Do czyszczenia wyświetlacza i obudów należy używać tylko delikatnej zwilżonej ściereczki. Nie stosować rozpuszczalników ani agresywnych środków, ponieważ mogą one pozostawić ślady na wyświetlaczu LCD i obudowach.
• Nie zanurzać urządzenia w wodzie.
• Podczas obchodzenia się z uszkodzonym wyświetlaczem LCD należy zachować szczególną ostrożność. Kryształki cieczy mogą być szkodliwe dla zdrowia użytkownika.
• Nie podejmować prób naprawy urządzenia. Oddać je do oryginalnego miejsca zakupu do naprawy przez wykwalifikowanego inżyniera. Otwieranie i ingerowanie w urządzenie może spowodować unieważnienie gwarancji.
• Nigdy nie wolno dotykać odkrytego obwodu elektronicznego urządzenia, ponieważ istnieje ryzyko porażenia elektrycznego.
• Nie narażać urządzeń na ekstremalne i gwałtowne zmiany temperatury, ponieważ może to spowodować gwałtowne zmiany prognoz i odczytów, a także zmniejszyć ich dokładność.

DEKLARACJA ZGODNOŚCI:

Niniejszym Technotrade oświadcza, że WS 2816 jest zgodny z zasadniczymi wymogami oraz pozostałymi stosownymi postanowieniami Dyrektywy 2014/53/EU i ROHS 2011/65/EC.Kopię pełnej deklaracji zgodności można pobrać pod adresem: www.technoline.de/doc/4029665028163

SPECYFIKACJE:

TEMPERATURA W POMIESZCZENIU

od -40°C do +59,9°C ze skalą co 0,1°C od -40°F do +139,8°F ze skalą co 0,2°F (w razie przekroczenia tego zakresu wyświetla się „OF.L”)

TEMPERATURA NA ZEWNATRZ/PUNKTU ROSY

od -40°C do +59,9°C ze skalą co 0,1°C od -40°F do +139,8°F ze skalą co 0,2°F (w razie przekroczenia tego zakresu wyświetla się „OF.L”)

WILGOTNOŚĆ WEWNĄTRZ

od 1% do 99% w skali co 1% („-” wyświetla się, jeżeli < 1%, „99” wyświetla się, jeżeli ≥ 99%)

WILGOTNOŚĆ NA ZEWNĄTRZ

od 1% do 99% w skali co 1% („-” wyświetla się, jeżeli < 1%, „99” wyświetla się, jeżeli ≥ 99%)

PŘEDKOŚĆ/PODMUCHY WIATRU

od 0 do 180 km/h ze skalą co 0,36 km/h

od 0 do 111,8 mph ze skalą co 0,22 mph

od 0 do 12 B

od 0 do 97,1 węzłów ze skalą co 0,19 węzła

od 0 do 50 m/s ze skalą co 0,1 m/s

(wyświetla „OF.L”, gdy > 180 km/h; 111,8 mph; 50 m/s; 12 B; 97,1 węzłów)

TEMPERATURA ODCZUWALNA/PUNKTU ROSY

od -40°C do +59,9°C (od -40°F do +140°F)

(wyświetla „OF.L” po przekroczeniu tego zakresu)

Wstępnie ustawiony zakres ciśnienia względnego:

od 920 do 1080 hPa

od 27,10 do 31,90 inHg

OPADY (24-GODZINNE, ŁĄCZNE)

od 0 do 9999,9 mm (od 0" do 393,7")

(wyświetla „OF.L”, gdy > 999,9 mm)

ODBIÓR DANYCH NA ZEWNĄTRZ

Dane temperatury i wilgotności co 13 sekund

Dane dotyczące wiatru co 17 sekund

Dane dotyczące deszczu co 19 sekund

CIŚNIENIE POWIETRZA

Wstępnie ustawiony zakres ciśnienia względnego:

od 920 do 1080 hPa

od 27,10 do 31,90 inHg

pomiar co 15 sekund

ZAKRES PRZEKAZU

Temperatura i wilgotność: około 100 metrów (330 stóp) na otwartej przestrzeni

Deszcz: około 50 metrów (164 stopy) na otwartej przestrzeni

Wiatr: około 50 metrów (164 stopy) na otwartej przestrzeni

Częstotliwość nadawcza: 868 MHz

Maksymalna moc nadawcza USB: -18,88 dBm

Maksymalna moc nadawcza TX58N: -9,12 dBm

Maksymalna moc nadawcza TX59N: -3,52 dBm

Maksymalna moc nadawcza TX63N: -3,13 dBm

POBÓR MOCY

Centrum pogodowe: 3 x C, IEC LR14, 1,5 V

Przekaznik temperatury i wilgotności: 2 x C, IEC LR14, 1,5 V

Czujnik deszczu: 2 x AA LR6

Czujnik wiatru: Zasilanie słoneczne przez ogniwa solarne

Żywotność baterii: w przybliżeniu 24 miesiące (rekomendowane baterie alkaliczne) dla stacji pogodowej oraz czujników temperatury i wilgotności oraz deszczu.

Centrum pogodowe: 222,0 x 42,0 x 173,0mm

Przekaźnik temperatury i wilgotności: 79,4 x 89,8 x 189,3 mm

Czujnik wiatru: 250 x 145,9 x 282,2mm

Czujnik deszczu: ∅ 131,6 x 182,7 mm

Przekaźnik USB: 81,8 x 9 x 22,7mm

OGRANICZENIA ODPOWIEDZIALNOŚCI

- W odpadach elektrycznych i elektronicznych znajdują się substancje niebezpieczne. Wyrzucanie odpadów elektronicznych gdziekolwiek i/lub w miejscach do tego nieprzeznaczonych poważnie szkodzi środowisku.

- Aby uzyskać adresy legalnych składowisk śmieci z selekcją odpadów, należy skontaktować się z władzami lokalnymi lub/i regionalnymi.

- Wszystkie przyrządy elektroniczne należy oddawać do recyklingu. Użytkownik powinien aktywnie uczestniczyć w procesie ponownego wykorzystania, recyklingu i odzyskiwania odpadów elektrycznych oraz elektronicznych.

- Nielimitowane wyrzucanie odpadów elektrycznych może szkodzić zdrowiu społeczeństwa i jakości środowiska.

- Zgodnie z informacjami na opakowaniu i naklejkach na produkcie, zaleca się przeczytanie „Instrukcji użytkowania”, w której znajdują się informacje przydatne dla użytkownika. Ten produkt nie powinien być wyrzucany w ogólnych miejscach zbierania odpadów.

- Producent i dostawca nie przyjmują odpowiedzialności za nieprawidłowe odczyty i wszelkie konsekwencje wynikające z nieprawidłowego odczytu, jakie mogą mieć miejsce.

- Ten produkt jest przeznaczony do użytku tylko w domu, jako wskaźnik temperatury.

- Ten produkt nie jest przeznaczony do zastosowań medycznych lub informacji publicznej.

- Specyfikacje tego produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.

- Ten produkt nie jest zabawką. Trzymać z dala od dzieci.

- Bez pisemnego upoważnienia producenta nie można powielać żadnej części tej instrukcji.

INFORMACJE BEZPIECZEŃSTWA

Środki ostrożności

- Ta jednostka główna jest przeznaczona tylko do zastosowań w pomieszczeniach, a czujnik zewnętrzny jest przeznaczony tylko do użycia na zewnątrz.

- Nie stosować nadmiernej siły i nie potrząsać urządzeniem podczas korzystania.

- Nie wystawiać jednostki na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz czy wilgoć.

- Nie zanurzać w wodzie.

- Unikać kontaktu z materiałami korodującymi.

- Urządzenia nie wolno utylizować w ogniu, ponieważ może wybuchnąć.

- Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty urządzenia.

Ostrzeżenia bezpieczeństwa dotyczące baterii

• Używać wyłącznie baterii alkalicznych, a nie baterii akumulatorowych.
• Włożyć baterie prawidłowo, zgodnie z biegunowością (+/−).
• Zawsze należy wymieniać cały zestaw baterii.
• Nigdy nie wolno mieszać zużytych i nowych baterii.
• Zużyte baterie należy natychmiast wymieniać.
• Wyjmować baterie, jeśli urządzenie nie jest używane.
• Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.
• Należy upewnić się, że baterie są przechowywane z dala od metalowych obiektów, ponieważ zetknięcie z nimi może spowodować zwarcie.
• Unikać wystawiania baterii na działanie ekstremalnych temperatur, na wilgoć czy światło słoneczne.
• Baterie należy trzymać w miejscu niedostępnym dla dzieci. Stwarzają one zagrożenie udlawienia się.

Produkt należy używać tylko zgodnie z przeznaczeniem!

Zobowiązania według przepisów prawa dotyczących baterii

Stare baterie nie należą do odpadów domowych, ponieważ mogą szkodzić zdrowiu i środowisku. Zużyte baterie można oddać bezpłatnie u swojego sprzedawcy lub w punktach zbiórek. Użytkownik końcowy jest zobowiązany prawem do zwrotu

odpowiednich baterii sprzedawcom lub w innych punktach zbiórek!

Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych

Ten symbol oznacza, że użytkownik musi utylizować urządzenia elektryczne z dala od ogólnych odpadów domowych, kiedy osiągną one koniec okresu eksploatacji. Swoje urządzenie najlepiej jest oddać w lokalnym punkcie zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw

europejskich, w których obowiązuje system zbierania odpadów segregowanych.
