NÁVOD K OBSLUZE WS 2816 Techno Line

Bezdrátová profesionální meteostanice

Návod k použití

OBSAH

OBSAH 209

ÚVOD 212

OBSAH BALENÍ 212

FUNKCE: 213

BEZDRÁTOVÝ DISPLEJ 213

SNÍMAČ TEPLOTY A VLHKOSTI 213

SNÍMAČ VĚTRU 214

SNÍMAČ DEŠTĚ 214

NASTAVENÍ: 214

DOPLŇKOVÉ POZNÁMKY PRO REŽIMY SOLÁRNÍHO SNÍMAČE VĚTRU: 215

MONTÁŽ SNÍMAČŮ A UMÍSTĚNÍ BEZDRÁTOVÉHO DISPLEJE: 216

SNÍMAČ VĚTRU 217

SNÍMAČ DEŠTĚ 217

SNÍMAČ TEPLOTY A VLHKOSTI 217

POČÍTAČOVÝ SOFTWARE HEAVY WEATHER 218

FUNKČNÍ KLÁVESY: 218

TLAČÍTKO ▲/DATE 218

TLAČÍTKO ▼/RAIN 218

TLAČÍTKO ALARM 218

TLAČÍTKO MIN/MAX 219

LCD OBRAZOVKA 219

REŽIM ZOBRAZENÍ 1: 219

REŽIM ZOBRAZENÍ 2: 219

MANUAL NASTAVENÍ 220

NASTAVENÍ KONTRASTU LCD 220

NASTAVENÍ TYPU ZOBRAZENÍ SMĚRU VĚTRU 226

POSTUP OBNOVENÍ TOVÁRNÍHO NASTAVENÍ 226

PRO ODCHOD Z REŽIMU MANUÁLNÍHO NASTAVENÍ 227

PROVOZ ALARMU POČASÍ 227

V REŽIMU NASTAVENÍ ALARMU LZE NASTAVIT NÁSLEDUJÍCÍ

ALARMY POČASÍ. 228

VÝCHOZÍ HODNOTY ALARMU POČASÍ 228

ALARMY TLAKU 228

ALARMY VNITŘNÍ TEPLOTY 229

ALARMY VNITŘNÍ VLHKOSTI 230

ALARMY VENKOVNÍ TEPLOTY 230

ALARMY VENKOVNÍ VLHKOSTI 231

ALARM PORYVU VĚTRU 232

ALARM SMĚRU VĚTRU 232

ALARM 24H SRÁŽEK 233

HYSTEREZE 233

PŘEDPOVĚD POČASÍ A TENDENCE POČASÍ 234

IKONA PŘEDPOVĚDI POČASÍ: 234

UKAZATEL TENDENCE POČASÍ 235

HISTORIE TLAKU VZDUCHU (ELEKTRONICKÝ BAROMETR

S BAROMETRICKÝM TRENDEM TLAKU) 235

MĚŘENÍ SMĚRU A RYCHLOSTI VĚTRU 236

MĚŘENÍ SRÁŽEK 236

ZOBRAZENÍ MIN/MAX ÚDAJŮ O POČASÍ 236

RESETOVÁNÍ MIN/MAX ÚDAJŮ O POČASÍ 237

CELKOVÉ MNOŽSTVÍ SRÁŽEK 237

PÉČE A ÚDRŽBA: 237

PROHLÁŠENÍ O SHODĚ: 238

SPECIFIKACE: 238

VNITŘNÍ TEPLOTA 238

VENKOVNÍ TEPLOTA/ROSNÝ BOD 238

VNITŘNÍ VLHKOST 238

VNĚJŠÍ VLHKOST 238

RYCHLOST/PORYV VĚTRU 238

TEPLOTA VĚTRU/ROSNÝ BOD 238

SRÁŽKY (24H, CELKEM) 239

VENKOVNÍ PŘÍJEM DAT 239

TLAK VZDUCHU 239

PŘENOSOVÝ DOSAH 239

SPOTŘEBA ENERGIE 239

ROZSAH (DXŠXH) 239

VYLOUČENÍ ODPOVĚDNOSTI 239

BEZPEČNOSTNÍ INFORMACE 240

ÚVOD

Gratulujeme vám k zakoupení této nejmodernější meteostanice. Tato meteostanice poskytuje různé druhy předpovědi počasí a další údaje, jako je čas, datum, kalendář, předpověď počasí, nárazy větru a rychlost větru, vnitřní/venkovní teplota a vlhkost, tlak vzduchu a dešťové srážky.

Software Heavy Weather Pro umožňuje používat počítač ke sledování a zaznamenávání dat přijatých z bezdrátové meteostanice prostřednictvím vlastního zařízení USB, které bylo s meteostanicí WS2816 dodáno.

Můžete sledovat a zaznamenávat různé údaje shromážděné meteostanicí včetně vnitřních i vnějších hodnot získaných různými snímači meteostanice.

Můžete také prohlížet údaje o historii počasí a analyzovat trendy a tendence v čase pomocí grafů a diagramů softwaru.

Počítačový software Heavy Weather Pro si můžete stáhnout na adrese: www.heavyweather.info

OBSAH BALENI

Opatrně otevřete balení a zkontrolujte úplnost následujícího obsahu:
Snímač větru	Snímač deště	Snímač teploty a vlhkosti	Bezdrátový displej	Vysílač USB
Držák na sloupekAdaptér pro pravý úhel1× U svorka2 podložky + 2 maticePlastová tyčka pro reset	Základní snímač, horní kryt nálevky a kryt baterie (předem sestaveno)	Ochranný kryt proti deštiAdaptér na zavěšení na stěnuMontážní šroubyPlastové hmoždinky pro šrouby	Zobrazení údajů	Bezdrátový konektor USB pro počítač

FUNKCE:

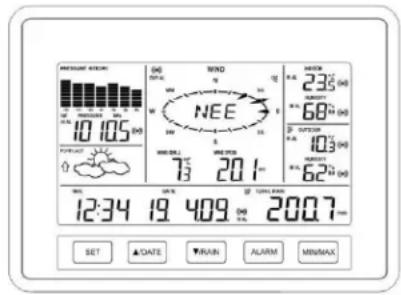

BEZDRÁTOVÝ DISPLEJ

MASCULAR ECONY 10 105 (h) POTENT NEE 230 (h) 68° (h) 103 (h) 62° (h) 12:34 19 409 2007 SET DATE RUN ALARM MINIMAX

• Zobrazení času ve formátu 12/24 hodin
• Automatická aktualizace času a data (podle času počítače), pokud je připojen vysílač USB
• Zobrazení kalendáře (den, měsíc, rok)

• Předpověd' počasí se 3 ikonami počasí (slunečno, zataženo a deštivo) a s indikátorem tendence počasí
  • Zobrazení teploty v °C nebo °F
  • Zobrazení vlhkosti v % rel. vlhkosti

• Zobrazení rosného bodu ve °C nebo °F

• Zobrazení efektivní teploty ve °C nebo °F
• Hodnoty MIN/MAX vnitřní/venkovní teploty, vnitřní/venkovní vlhkosti, zobrazení rosného bodu s časem a datem záznamu
• Čtení relativního tlaku vzduchu v hPa/palcích rtuťového sloupce
  • Volitelně 24h/72h graf historie
• Rychlost větru je zobrazena v km/h, m/s, mílích/h, uzlech a stupních Beaufortovy stupnice
• Rychlost a směr větru se zobrazením kompasu na LCD (16 kroků/22,5 stupně)
  • MAX záznamy o poryvu větru s časem a datem záznamu
• Zobrazení dešťových srážek v mm/palcích
• Údaje o dešťových srážkách za celý déšť, poslední hodinu, posledních 24 h, poslední týden a poslední měsíc
• Režimy alarmu počasí: teplota, vlhkost, náraz větru, směr větru, tlak vzduchu, 24h varování před deštěm a bouřkou
  • Nastavení kontrastu LCD
• Ukládání 1 750 sad záznamů o počasí s nastavitelným intervalem záznamu od 1 minuty do 24 hodin

SNÍMAČ TEPLOTY A VLHKOSTI

• Přenos údajů o teplotě a vlhkosti
  • Dosah prénosu: cca 100 metrů (otevřený prostor bez překážek)

SNÍMAČ VĚTRU

• 100% napájeno sluneční energií a vestavěnou nabíjecí alkalickou baterií
• Vysoce účinné solární panely zachovávají provoz v průběhu všech ročních období
• Dosah prěnosu: cca 50 metrů (otevřený prostor bez překážek)

SNÍMAČ DEŠTĚ

• Napájeno 2 bateriemi typu AA LR6
• Nádoba se samočinným vyprazdňováním
• Dosah prěnosu: cca 50 metrů (otevřený prostor bez prěkážek).

NASTAVENÍ:

DÜLEŽITÉ: Při vkládání baterií se ujistěte o správnosti polarity. Označení „+“ na bateriích musí odpovídat nákresu uvnitř prostoru pro baterie. Nesprávné vložení baterií může způsobit trvalé poškození přístroje. Během procesu instalace umístěte bezdrátový displej a venkovní snímače na povrch do vzdálenosti 1–3 m mezi snímači a displejem. Pro bezdrátový displej a snímač teploty a vlhkosti používejte pouze alkalické baterie. Dobíjecí baterie nemusí fungovat.

- Při aktivaci snímače větru je důležité umožnit dostatečné osvětlení solárního panelu. Ujistěte se, že jsou v místnosti nastavení zapnuta světla a solární panel směřuje k 60W nebo silnější žárovce – nezakrývejte rukama nebo jinými předměty. Sejměte černou ochrannou fólii na solárním panelu a pomocí přiložené plastikové tyčky pro reset jednou jemně stiskněte tlačítko pro reset v otvoru na spodní straně snímače.

Stiskněte tlačítko pro reset na spodní straně snímače větru (solární panel musí směřovat ke světlu).

- Otočením otevřete horní část snímače deště. Sejměte pojistnou pásku z kyvné části. Instalace baterií. Sklopte jednou kyvnou část, abyste aktivovali snímač deště. Snímač deště by měl být poté umístěn v čistém prostředí.

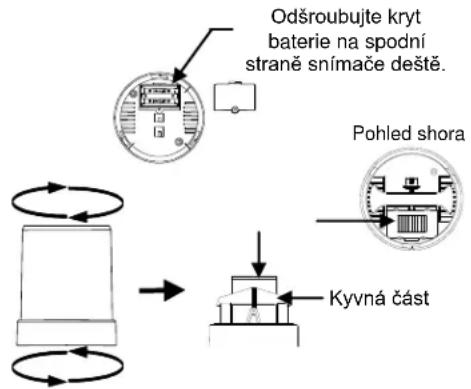

DŮLEŽITÉ: Úplné resetování snímače deště:

a. Odšroubujte kryt baterie na spodní straně snímače deště a vyjměte baterie.
b. Počkejte 20 sekund, poté znovu vložte 2 ks baterie typu AA a znovu přišroubujte kryt prostoru pro baterie.

c. Sklopte jednou kyvnou část a dejte kryt proti dešti zpět nahoru.
d. Umístěte snímač deště do čistého prostředí.

- Vložte dvě baterie velikosti „C“ se správnou polaritou do snímače teploty a vlhkosti.

- Vložte tři baterie velikosti „C“ se správnou polaritou do bezdrátového displeje.

POZNÁMKA: Pokaždé, když bezdrátový displej přijme data ze snímačů, ikona bezdrátového prénosu jednou blikne a poté

zůstane trvale svítit, pokud byl poslední přenos úspěšný. Hodnota rychlosti větru nebo srážek, která udává „0“, neznamená selhání příjmu. Znamená to, že v době posledního měření nedošlo k větru ani dešti. Snímač teploty a vlhkosti se synchronizuje se snímači větru a deště a odesílá všechny údaje venkovních snímačů do displeje. Snímač teploty a vlhkosti se pokusí synchronizovat během 7 minut se snímačem větru a snímačem deště. Pokud nebude úspěšný během 7 minut, přestane snímač teploty a vlhkosti hledat další snímače.

- Řešení problémů s instalací: Pokud se údaje snímačů nezobrazí u žádného z venkovních snímačů během 10 minut (zobrazí se hlášení „- - -“), vyjměte ze všech jednotek (kromě snímače větru) na dobu 1 minuty baterie a znovu spustěte postup instalace v kroku 1 a snímač deště zcela resetujete (viz krok 2: Důležité).

DOPLŇKOVÉ POZNÁMKY PRO REŽIMY SOLÁRNÍHO SNÍMAČE VĚTRU:

REŽIM NEČINNOSTI

Tento režim má za cíl snížit spotřebu energie vysílače. V tomto režimu snímač zastaví přenos signálu, kontroly napětí baterie a kontroly stavu solárních článků. Režim NEČINNOSTI nastane, pokud je napětí baterie nízké.

Poznámka: Snímač bude automaticky kontrolovat a nabíjet dobíjecí baterii. Když zjistí, že napětí baterie je dostatečně nabité a dostatečně vysoké, znovu spustí prénos signálu.

REŽIM ZASTAVENÍ

Jde o nejúspornější režim. V tomto režimu vysílač zastaví prénos signálu. Nedochází k žádné kontrole napětí baterie a žádné detekci stavu solárních článků. K režimu ZASTAVENÍ dojde:

• Pokud uživatel zakryje solární článek na 10 sekund a stiskne tlačítko RESET (snímač větru).
• Pokud je snímač nebo snímače umístěn nebo umístěny v tmavém prostředí po dobu 72 hodin.

Poznámka:

• Chcete-li restartovat solární snímač větru, měli byste otáčet větrníkem nebo umístit snímač do světlého prostředí a poté jednou stisknout tlačítko RESET, aby se snímač znovu aktivoval.
• Chcete-li restartovat snímač deště, měli byste sklopit kyvnou část nebo postupovat podle části NASTAVENÍ, krok 2: Důležité pokyny pro úplné resetování snímače.

DŮLEŽITÉ! Pokud je napětí baterie během procesu restartu dostatečně vysoké, přenos signálu se opět spustí. Pokud je však napětí baterie nízké, snímač(e) přejdou do režimu NEČINNOSTI. K nabíjení dobíjecích baterií by měl uživatel umístit snímač(e) do světlého prostředí.

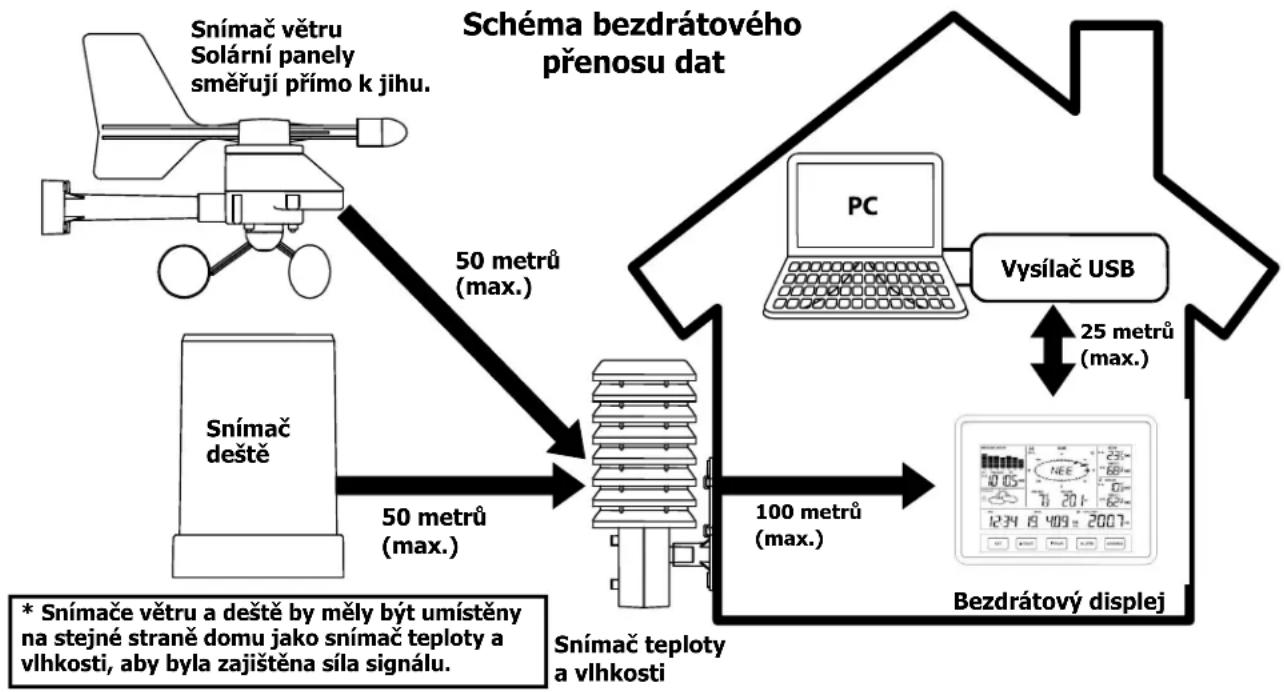

MONTÁŽ SNÍMAČŮ A UMÍSTĚNÍ BEZDRÁTOVÉHO DISPLEJE:

DÜLEŽITÉ: Před vyvrtáním montážních otvorů dbejte na to, aby bylo možné v určených umístěních přijímat data všech snímačů. Venkovní snímače mají bezdrátový dosah 50 metrů. Mějte na paměti, že dosah 50 metrů odpovídá situaci v otevřeném prostoru bez překážek. Každá překážka (střecha, stěny, podlahy, stropy atd.) dosah snižuje.

Snímač teploty a vlhkosti měří venkovní teplotu a vlhkost a sbírá data ze snímačů větru a deště a odesílá všechna data venkovního počasí do bezdrátového displeje, takže snímač teploty musí být v dosahu 100 metrů od bezdrátového displeje. To umožňuje, aby snímače větru a deště byly umístěny relativně ke snímači teploty a vlhkosti namísto bezdrátového displeje. Viz schéma bezdrátového přenosu dat výše.

• Snímače větru a deště musí být namontovány v dosahu 50 metrů od bezdrátového snímače teploty a vlhkosti a na stejné straně domu.
• Bezdrátový displej musí být v dosahu 25 metrů od bezdrátového vysílače USB, aby bylo možné odesílat údaje o počasí do počítače.

Pokud ikony bezdrátového přenosu 📄 se snímačem zmizí z displeje, když snímače přemístíte na jejich zamýšlené umístění, mohou být snímače příliš daleko od bezdrátového displeje. Žkuste přemístit bezdrátový displej nebo snímače blíže a počkejte několik minut, abyste zjistili, zda se ikony bezdrátového přenosu 📄 opět zobrazí. Pokud se po změně polohy snímačů nebo bezdrátového snímače ikony bezdrátového přenosu 📄 stále nezobrazují, podržte stisknuté tlačítko ŠIPKA NAHORU

▲ na 2 sekundy, aby se bezdrátový displej se snímači znovu synchronizoval.

SNÍMAČ VĚTRU

Snímač větru musí být namontován tak, aby přední části snímače (solární panel) směřovala přímo k jihu, jinak nebude vykazovaný směr větru přesný. Montáž provedte v dosahu 50 metrů od bezdrátového snímače teploty a vlhkosti a na stejné straně domu. Střecha může nebo nemusí být ideální umístění k montáži. Hlavní jednotku připevněte k držáku na stožár. Pokud je snímač větru namontován na vodorovném sloupku nebo na plochém povrchu, použijte adaptér pro pravý úhel.

Upevněte snímač větru na vhodný stožár pomocí dvou U svorek, podložek a matic. Poznámka: Namontujte snímač větru na stožár tak, aby vítr mohl dosáhnout snímače neomezeně ze všech směrů, aby byl zajištěn přesný odečet dat. Ideální stožár má průměr od 15,75 mm do 33 mm. Snímač větru NEMÁ vyměnitelné baterie, spotřebovává solární energii a automaticky dobíjí interní baterii.

SNÍMAČ DEŠTĚ

Snímač deště by měl být namontován na rovném a světlém povrchu v bezdrátovém dosahu 50 metrů od snímače teploty a vlhkosti a na stejné straně domu. Pro optimální bezdrátový prénos namontujte snímač deště nejméně 0,30 m od úrovně země. Snímač deště by měl být prístupný, aby umožnoval pravidelné čištění od nečistot nebo hmyzu.

SNÍMAČ TEPLOTY A VLHKOSTI

Snímač teploty a vlhkosti je „odolný vůči povětrnostním vlivům“, nikoliv však „odolný vůči vodě“. Namontujte jej na částečně zakryté místo mimo dosah živlů, aby byla zajištěna prodloužená životnost snímače. Ideální poloha pro snímač teploty a vlhkosti je pod okapem na severní straně domu, aby se zabránilo účinkům slunečního záření. K zajištění optimálního výkonu namontujte snímač 0,5 metru dolů pod okap. Tímto způsobem nebudou meteorologické údaje shromažďované snímačem ovlivněny teplotou vzduchu vystupujícího z podkroví.

Připevněte snímač teploty a vlhkosti na požadovanou stěnu pomocí držáku na stěnu prostřednictvím přiložených šroubů. Snímač zasuňte pevně do držáku na stěnu a vraťte zpět kryt proti dešti, pokud ještě není na svém místě. Poznámka: Pokud nejsou po montáži jednotek přijímány údaje o počasí, podržte stisknuté tlačítko ŠIPKA NAHORU

▲ na 2 sekundy, abyste synchronizovali bezdrátový displej se snímači.

POČÍTAČOVÝ SOFTWARE HEAVY WEATHER

Pomocí počítače můžete ukládat a vykreslovat nejnovější údaje o počasí, získané meteostanicí. Počítačový software Heavy Weather si stáhněte z adresy www.heavyweather.info.

Uživatelská příručka softwaru Heavy Weather Pro dostupná na stránce pro stahování podrobně popisuje požadavky na počítač, instalaci a pokyny k použití.

FUNKČNÍ KLÁVESY:

Tlačítko SET

• Stisknutím tlačítka a jeho podržením na 3 sekundy přejdete do režimu SET, ve kterém lze změnit následující: kontrast displeje LCD, ruční nastavení času, 12/24hodinové zobrazení času, nastavení kalendáře, jednotky teploty °F/°C, jednotky rychlosti větru, jednotky dešťových srážek, jednotky tlaku, referenční nastavení relativního tlaku, nastavení prahové hodnoty tendence počasí, nastavení prahové hodnoty varování před bouřkou a zapnutí/vypnutí alarmu bouřky, typ zobrazení směru větru a resetování továrního nastavení.
• Stisknutím tlačítka přepnete mezi zobrazením režimu 1 nebo režimu 2:
• Režim 1: „Rychlost větru + venkovní teplota + graf historie tlaku za 24 hodin“
• Režim 2: „Náraz větru + teplota rosného bodu + graf historie tlaku za 72 hodin“
• V režimu nastavení alarmu počasí stisknutím a uvolněním alarm počasí zapnete/vypnete.
• V režimu nastavení alarmu počasí stisknutím a podržením upravíte hodnotu alarmu počasí.
• Zastavení alarmu během zvonění budíku nebo alarmu počasí.

Tlačítko ▲/DATE

• V režimu zobrazení času stisknutím přepnete mezi zobrazením sekund nebo data.
  • V režimu SET stisknutím zvýšíte úroveň různých nastavení.
• Zastavení alarmu během zvonění budíku nebo alarmu počasí.
  • V režimu zobrazení hodnot MIN/MAX stisknutím resetujete MIN/MAX záznam.
• Stisknutím a podržením na 2 sekundy provedete synchronizaci bezdrátového displeje se snímači.

Tlačítko ▼/RAIN

• Stisknutím tlačítka budete přepínat mezi režimy zobrazení srážek: celkem, 1 h, 24 h, týden, měsíc.
  • V režimu SET stisknutím snížíte úroveň různých nastavení.
• Zastavení alarmu během zvonění budíku nebo alarmu počasí.

Tlačítko ALARM

• Stisknutím přejdete do režimu nastavení alarmu počasí.
• Slouží k potvrzení konkrétního nastavení alarmu.
• Stisknutím ukončíte režim manuálního nastavení.
• Zastavení alarmu během zvonění budíku nebo alarmu počasí.
• Stisknutím ukončíte režim zobrazení max./min. záznamu.

Tlačítko MIN/MAX

• Stisknutím zobrazíte minimální a maximální záznamy různých údajů o počasí.
• Zastavení alarmu během zvonění budíku nebo alarmu počasí.
  • Stisknutím ukončíte režim manuálního nastavení.
• Stisknutím ukončíte režim nastavení alarmu počasí.

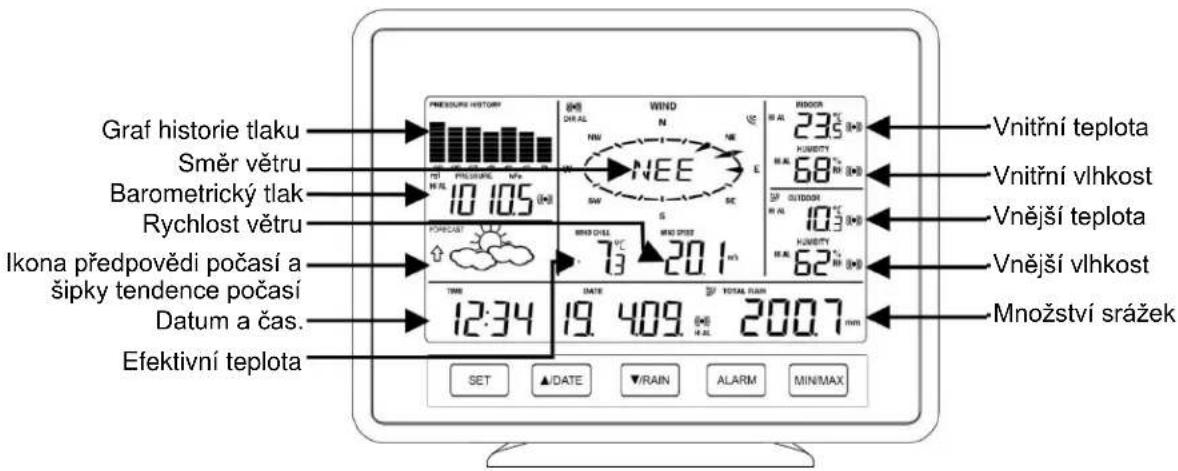

LCD OBRAZOVKA

Když je signál vysílače meteostanicí úspěšně přijat, zobrazí se ikona 📄 (Pokud není příjem úspěšný, ikona 📄 se na displeji LCD nezobrazí.) Uživatel uvidí, zda byl poslední příjem úspěšný (ikona 📄 se zobrazuje) nebo ne (ikona 📄 nezobrazuje). Blikající ikona 📄 značí, že probíhá příjem.

Graf historie tlaku Směr větru Barometrický tlak Rychlost větru Ikona předpovědi počasí a šipky tendence počasí Datum a čas. Efektivní teplota PRESSURE HISTORY DH AL NW NEE SW S KNE 235 °C 68 °C 10 °C 10.3 °C 62 °C Vnitřní teplota Vnitřní vlhkost Vnější teplota Vnější vlhkost Množství srážek 10:34 19. 409. 200.7 mm SET ▲/DATE ▼/RAIN ALARM MINIMAX

- Stisknutím tlačítka SET přepnete mezi režimem zobrazení 1 a 2:

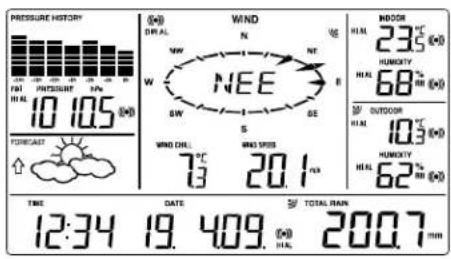

Režim zobrazení 1:

PRESSURE HISTORY 10 105 °C FORECAST WIND N NW NEE S BE W N NE W NEE 73 20.1 INDOOR 23℃ H.M. H.M. 68° H.M. OUTDOOR 10.3° H.M. H.M. 62° H.M. TIME DATE TOTAL RAIN 12:34 19.409. (●) 200.7 mm

• Graf historie tlaku zobrazuje 24hodinovou historii.
  • V části venkovních hodnot se zobrazuje venkovní teplota.
• V části hodnot větru se zobrazuje rychlost větru.

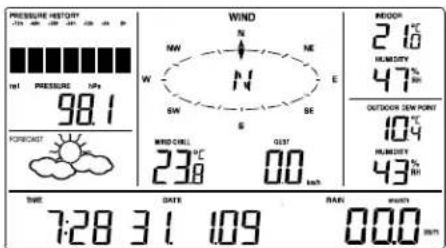

Režim zobrazení 2:

PRESSURE HISTORY IN PRESSURE 10% 98.1 FROCCRT WIND NW NE SW SE WIND CILL QAT 23.8 00 inch N NE E SE MODR 2.10 °C HUMIDITY 47 % OUTDOOR SWE POINT 10.4 °C HUMIDITY 43 % TIME DATE RAIN WIND 7:28 31 109 00.0 mm

• Graf historie tlaku zobrazuje 24hodinovou historii.
• V části venkovních hodnot se zobrazuje teplota rosného bodu.
  • V části hodnot větru se zobrazuje náraz větru.

MANUAL NASTAVENÍ

Stiskem a podržením tlačítka SET po dobu 3 sekund přejdete do režimu SET. Pokud v režimu SET počkáte 30 sekund bez stisknutí jakéhokoli tlačítka, zobrazení se automaticky vrátí na zobrazení režimu 1.

V režimu SET přejde každé stisknutí tlačítka SET na další položku režimu SET.

1. Nastavení kontrastu LCD
2. Manuální nastavení času
3. 12/24hodinové zobrazení času
4. Nastavení kalendáře
5. Nastavení jednotky teploty °C/°F
6. Jednotka rychlosti větru
7. Nastavení jednotky srážek
8. Nastavení jednotky tlaku vzduchu
9. Nastavení referenční hodnoty relativního tlaku
10. Prahová hodnota tendence počasí
11. Prahová hodnota varování před bouřkou
12. Nastavení zapnutí/vypnutí alarmu bouřky
13. Typ zobrazení směru větru
14. Resetování továrního nastavení

NASTAVENÍ KONTRASTU LCD

Kontrast displeje LCD může být nastaven v 8 úrovních od „Lcd 1“ do „Lcd 8“ (výchozí úroveň je „Lcd 5“):

• Stiskněte a na 3 sekundy podržte tlačítko SET, číslice úrovně kontrastu začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ upravte úroveň kontrastu.
• K potvrzení a přechodu do režimu ručního nastavení času stiskněte tlačítko SET.

Když je displej synchronizován s vysílačem USB a připojen k počítačovému softwaru Heavy Weather Pro, čas se automaticky aktualizuje s časem počítače. Čas lze také nastavit ručně podle následujících kroků:

• Číslice hodin bliká.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodiny. Přidržením tlačítka lze měnit číslice rychleji.
• Stiskem tlačítka SET přepněte na minuty. Číslice minut začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte minuty. Přidržením tlačítka lze měnit číslice rychleji.
• K potvrzení a přechodu do NASTAVENÍ 12/24 HOD INOVÉHO ZOBRAZENÍ ČASU stiskněte tlačítko SET.

NASTAVENÍ ZOBRAZENÍ ČASU 12/24 HOD.

Čas lze nastavit tak, aby byl zobrazen ve 12hodinovém nebo 24hodinovém formátu. Výchozí režim zobrazení času je 24hodinový. Nastavení 12h zobrazení času:

• Bliká hodnota „24h“ nebo „12h“.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přepínejte mezi hodnotami.
• K potvrzení a přechodu do NASTAVENÍ KALENDÁŘE stiskněte tlačítko SET.

Poznámka:

• 24hodinový formát zobrazení času zobrazí: den/měsíc/rok.
• 12hodinový formát zobrazení času zobrazí: měsíc/den/rok

NASTAVENÍ KALENDÁŘE

Výchozí datum je 1. 1. roku 2009. Když je displej synchronizován s vysílačem USB a připojen k počítačovému softwaru Heavy Weather Pro, datum se automaticky aktualizuje s datem počítače. Datum lze také nastavit ručně podle následujících kroků:

• Číslice roku začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte rok. Rozsah sahá od „00“ (2000) po „99“ (2099). Chcete-li změnit hodnotu rychleji, podržte tlačítko.
• K potvrzení roku a přechodu do nastavení měsíce stiskněte tlačítko SET. Číslice měsíce začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte měsíc. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
• K potvrzení měsíce a přechodu do režimu nastavení data stiskněte tlačitko SET. Číslice dne začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte den. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
• K potvrzení a přechodu do NASTAVENÍ JEDNOTKY TEPLOTY °C/°F stiskněte tlačítko SET.

Teplota může být zobrazena ve °C nebo °F (výchozí jednotky jsou °C).

• Bliká jednotka teploty.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přepínejte mezi „°F“ a „°C“.
• K potvrzení a přechodu do NASTAVENÍ JEDNOTKY RYCHLOSTI VĚTRU stiskněte tlačítko SET.

NASTAVENÍ JEDNOTKY RYCHLOSTI VĚTRU

Jednotku rychlosti větru lze nastavit jako „mph“ (míle za hodinu), „km/h“ (kilometry za hodinu), „knots“ (uzly), „Bft“ (Beaufortova stupnice) nebo „m/s“ (metry za sekundu). Výchozí jednotka je km/h.

- Bliká jednotka rychlosti větru.

- Stisknutím tlačítka ▲ ŠIPKA NAHORU nebo ▼ ŠIPKA DOLŮ přepínáte mezi jednotkami „mph“, „km/h“, „bft“, „knots“ a „m/s“.

- K potvrzení a přechodu do režimu NASTAVENÍ JEDNOTKY SRÁŽEK stiskněte tlačítko SET.

NASTAVENÍ JEDNOTKY SRÁŽEK

Jednotku srážek lze nastavit jako „inch“ (palce) nebo „mm“. Výchozí jednotka je mm.

- Bliká jednotka srážek.

- Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přepínejte mezi jednotkami „inch“ a „mm“.

- K potvrzení a přechodu do NASTAVENÍ JEDNOTKY RELATIVNÍHO TLAKU VZDUCHU stiskněte tlačítko SET.

NASTAVENÍ JEDNOTKY RELATIVNÍHO TLAKU VZDUCHU

Relativní tlak vzduchu lze nastavit v jednotkách „inHg“ (palce rtuťového sloupce) nebo „hPa“. Výchozí jednotka jsou hPa.

- Jednotka relativního tlaku vzduchu bliká.

• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přepínejte mezi jednotkami „inHg“ a „mm“
• K potvrzení a přechodu do Nastavení referenční hodnoty relativního tlaku stiskněte tlačítko SET.

NASTAVENÍ REFERENČNÍ HODNOTY RELATIVNÍHO TLAKU

Poznámka: Výchozí referenční hodnota tlaku barometru je při prvním vložení baterií 1013 hPa. Pro přesné měření je nutné nejdříve přizpůsobit barometr místnímu relativnímu tlaku vzduchu (ve vztahu k nadmořské výšce). Zjistěte aktuální atmosférický tlak v oblasti vašeho bydliště (místní meteorologická služba, web, optik, kalibrované přístroje ve veřejných budovách, letiště).

Poznámka:Tato funkce je užitečná pro ty, kteří žijí v určité výšce nad hladinou moře, ale chtějí, aby jejich zobrazení tlaku vzduchu bylo založeno na nadmořské výšce.

Relativní tlak vzduchu lze pro lepší referenci ručně nastavit na jinou hodnotu v rozmezí 920 až 1080 hPa.

int PRESSURE HPa 10 10.5 NW N NE W SW S SE E —

• Aktuální hodnota relativního tlaku začne blikat
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ zvyšujte a snižujte hodnotu. Přidržení tlačítka umožní rychlejší změnu hodnoty.
• K potvrzení a přechodu do Nastavení úrovně citlivosti tendence počasí stiskněte tlačítko SET.

NASTAVENÍ ÚROVNĚ CITLIVOSTI TENDENCE POČASÍ

Nastavte hodnotu citlivosti přepnutí, 2,3 nebo 4 hPa pro změnu zobrazení ikon počasí. To představuje „citlivost“ předpovědi počasí (čím menší je hodnota, tím je předpověd počasí citlivější). Výchozí hodnota jsou 3 hPa. Nižší čísla vyberte pro oblasti s vysokou vlhkostí, např. pobřeží oceánu. Vysoká čísla vyberte pro suché oblasti, např. poušt'.

• Hodnota citlivosti a šipka tendence začnou blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ vyberte hodnotu.
• K potvrzení a přechodu do Nastavení prahové hodnoty varování před bouřkou stiskněte tlačítko SET.

NASTAVENÍ PRAHOVÉ HODNOTY VAROVÁNÍ PŘED BOUŘKOU

Definujte hodnotu citlivosti přepnutí pro zobrazení varování před bouřkou při poklesu tlaku vzduchu ze 3 hPa na 9 hPa (0,09 palce rtuťového sloupce na 0,27 palce rtuťového sloupce) po dobu 6 hodin. (Výchozí hodnota je 5 hPa.)

• Hodnota citlivosti a šipky tendence začnou blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ vyberte hodnotu.
• Pro potvrzení a vstup do Nastavení zapnutí/vypnutí alarmu bouřky stiskněte tlačitko SET.

NASTAVENÍ ZAPNUTÍ/VYPNUTÍ ALARMU BOUŘKY

Zapněte nebo vypněte alarm bouřky (výchozí hodnota je VYPNUTO).

PRESSURE MPa ROFF NW N NE W SW S SI E —

• Číslice „AOFF“ začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ alarm zapnete nebo vypnete. („AOFF“ = vypnuto; „AON“ = zapnuto)
• Pro potvrzení a vstup do TYPU ZOBRAZENÍ SMĚRU VĚTRU stiskněte tlačítko SET.

Poznámka: Pokud je aktivován alarm bouřky, bude blikat šipka směrem dolů.

(Viz indikátor tendence počasí níže.)

NASTAVENÍ TYPU ZOBRAZENÍ SMĚRU VĚTRU

Směr větru lze zobrazit bud' pomocí světových stran nebo stupňů (výchozí nastavení jsou světové strany).

• Směr větru začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přepněte ze světových stran na stupně.
• Pokud si nepřejete obnovit displej do výchozího továrního nastavení, stačí stisknout tlačítko ALARM nebo MIN/MAX, případně počkat, dokud režim SET neodezní a nedojde k návratu do normálního režimu zobrazení.
• Chcete-li provést OBNOVENÍ TOVÁRNÍHO NASTAVENÍ, potvrd'te stisknutím tlačítka SET a vstupte do POSTUPU OBNOVENÍ TOVÁRNÍHO NASTAVENÍ. PODÍVEJTE SE NA VAROVÁNÍ v části OBNOVENÍ TOVÁRNÍHO NASTAVENÍ.

POSTUP OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

VAROVÁNÍ:

Provedení obnovení továrního nastavení smaže všechny hodnoty MIN/MAX a údaje o počasí uložené v interní paměti displeje a vrátíte nastavení meteorologických jednotek zpět na výchozí tovární hodnoty. Pokud jste dosud nenahráli data do softwaru Heavy Weather Pro, budou data ztracena.

Pokud si nepřejete obnovit displej do výchozího továrního nastavení, proved'te jednu z následujících činností:

• stiskněte tlačítko MIN/MAX nebo ALARM nebo
• Stačí počkat, dokud režim SET neodezní a nedojde k návratu do normálního režimu zobrazení 1 (normální režim).

Chcete-li obnovit výchozí tovární nastavení, provedte níže uvedený postup:

VAROVÁNÍ:

Obnovení továrního nastavení vymaže připojení mezi displejem a snímačem teploty a vlhkosti a vyžaduje obnovení připojení.

- Začne blikat „rES oFF“.

- Pomocí ▲ ŠIPKY NAHORU změňte možnost na „rES on“.

- Potvrďte stisknutím tlačítka SET, bude zahájeno odpočítávání od „127“. Jakmile časovač zobrazí „dOnE“, je třeba z displeje na 10 minut vyjmout baterie. Zatímco jsou baterie mimo displej, vyjměte také baterie ze snímače teploty a vlhkosti.

- Po uplynutí 10 minut vložte baterie do snímače teploty a vlhkosti a ujistěte se, že symbol „+“ na bateriích odpovídá značkám na krytu baterie a uvnitř prostoru pro baterie.

- Do 2 minut od vložení baterií do snímače teploty a vlhkosti vložte baterie do displeje a ujistěte se, že symbol „+“ na bateriích zarovnáte se značkami uvnitř prostoru pro baterie.

- Počkejte 5 minut, než se zobrazí údaje o venkovním počasí. Pokud některá venkovní data zobrazí po uplynutí 5 minut symbol „-“, postupujte podle postupu „Nastavení“ poblíž úvodu této příručky dodávané s produktem.

PRO ODCHOD Z REŽIMU MANUÁLNÍHO NASTAVENÍ

Chcete-li kdykoli během režimů manuálního nastavení odejít z režimu manuálního nastavení, proved'te jednu z následujících činností:

- Stiskněte tlačítko ALARM nebo MIN/MAX nebo

- Stačí 30 sekund počkat, dokud režim SET neodezní a nedojde k návratu do normálního režimu zobrazení 1 (normální režim).

PROVOZ ALARMU POČASÍ

Alarmy počasí mohou být nastaveny, pokud jsou splněny určité podmínky počasí podle vašich požadavku. Například můžete nastavit prahové hodnoty pro venkovní teplotu na +40 °C (vysoká) a -10 °C (nízká) a zároveň povolit vysoký poplach a vypnutí nízkého alarmu (tj. teploty < -10 °C nebudou spouštět alarm, ale teploty > +40 °C ano).

• Pokud hodnota splňuje podmínky pro vysoký poplach nebo nízký poplach, zazní bzučák po dobu 2 minut a hodnota bude blikat společně s odpovídající ikonou („HI AL“ / „LO AL“).
• Zvuk budíku zastavíte stiskem libovolného tlačítka.
• Vysoké a nízké alarmy lze zapnout/vypnout nezávisle podle vašich potřeb.
• Pokud kdykoliv během procesu nastavení alarmu chcete ukončit režim nastavení alarmu, stiskněte tlačítko MIN/MAX nebo počkejte přibližně 30 sekund a displej se automaticky vrátí do režimu normálního zobrazení.

- V režimu normálního nastavení vstoupíte stisknutím tlačítka ALARM do režimu ALARM. Následná stisknutí tlačítka ALARM způsobí přechod na další část alarmu počasí.

Poznámka:Alarmy počasí alarmy lze také nastavit ze softwaru Heavy Weather Pro.

Pokyny naleznete v uživatelské příručce k softwaru Heavy Weather Pro.

V REŽIMU NASTAVENÍ ALARMU LZE NASTAVIT NÁSLEDUJÍCÍ ALARMY POČASÍ.

• Alarmy vysokého a nízkého tlaku
• Alarmy vysoké a nízké vnitřní teploty
• Alarmy vysoké a nízké vnitřní vlhkosti
• Alarmy vysoké a nízké venkovní teploty
• Alarmy vysoké a nízké venkovní vlhkosti
• Alarm vysokého poryvu větru
• Alarm směru větru
• Alarm vysokých srážek v období 24 hodin

Tlak	Nízká	960 hPa
	Vysoká	1040 hPa
Teplota (vnitřní nebo venkovní)	Nízká	0°C
	Vysoká	40°C
Relativní vlhkost (vnitřní nebo venkovní)	Nízká	45%
	Vysoká	70%

Poryv větru	Vysoká	100 km/h
Srážky během24 hodin	Vysoká	50 mm

ALARMY TLAKU

• V režimu normálního zobrazení jednou stiskněte tlačítko ALARM. Zobrazí se alarm vysokého tlaku.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice tlaku začne blikat.

• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu vysokého tlaku. Chcete-li změnit hodnotu rychleji, podržte tlačítko s šipkou.

• Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.

• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stiskněte jednou tlačítko ALARM. Zobrazí se alarm nízkého tlaku.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice tlaku začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu nízkého tlaku. Chcete-li změnit hodnotu rychleji, podržte tlačítko s šipkou.
• Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu vnitřní teploty.

ALARMY VNITŘNÍ TEPLOTY

NW N NE W SW S SE E III AL INDOOR 40.00 (0) ——

• Zobrazí se alarm vysoké vnitřní teploty.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice teploty začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu vysoké vnitřní teploty. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
• Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stiskněte jednou tlačítko ALARM. Zobrazí se alarm nízké vnitřní teploty.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice teploty začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu nízké vnitřní teploty. Chcete-li změnit hodnotu rychleji, podržte tlačítko s šipkou.
  • Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu vnitřní vlhkosti.

• Zobrazí se alarm vysoké vnitřní vlhkosti.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice vlhkosti začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu vysoké vnitřní vlhkosti. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
  • Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stiskněte jednou tlačítko ALARM. Zobrazí se alarm nízké vnitřní vlhkosti
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice vlhkosti začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu nízké vnitřní vlhkosti. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
  • Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu venkovní teploty.

ALARMY VENKOVNÍ TEPLOTY

NW N NE W SW S SE E OUTRODER ML 400℃×3

• Zobrazí se alarm vysoké venkovní teploty.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice teploty začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu vysoké venkovní teploty. Chcete-li změnit hodnotu rychleji, podržte tlačítko.

• Pro potvrzení nastavení stiskněte tlačitko ALARM. Číslice přestane svítit.

• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.

• Stiskněte jednou tlačitko ALARM. Zobrazí se alarm nízké venkovní teploty.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice teploty začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu nízké venkovní teploty. Chcete-li změnit hodnotu rychleji, podržte tlačítko s šipkou.
• Pro potvrzení nastavení stiskněte tlačitko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu venkovní vlhkosti.

ALARMY VENKOVNÍ VLHKOSTI

• Zobrazí se alarm vysoké venkovní vlhkosti.
• Stiskněte tlačitko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice vlhkosti začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu vysoké venkovní vlhkosti. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
  • Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stiskněte jednou tlačítko ALARM. Zobrazí se alarm nízké venkovní vlhkosti.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice vlhkosti začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu nízké venkovní vlhkosti. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
  • Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu poryvu větru.

ALARM PORYVU VĚTRU

• Zobrazí se alarm poryvu větru.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice poryvu větru začne blikat.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu alarmu poryvu větru. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
  • Pro potvrzení nastavení stiskněte tlačitko ALARM. Číslice přestane svítit.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu směru větru.

ALARM SMĚRU VĚTRU

Poznámka: V případě potřeby lze nastavit více alarmů směru větru současně.

• Zobrazí se alarm směru větru.
• Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Šipka směru větru na vnější straně kružnice kompasu začne blikat na odpovídající světovou stranu nebo hodnotami stupňů zobrazeným ve středu kompasu.
• Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ přemístěte ukazatel alarmu směru větru.
• Stisknutím tlačítka SET nastavte alarm směru větru. V kruhu kompasu se objeví ikona střelky, která signalizuje nastavení alarmu pro daný směr větru.

• Chcete-li odebrat nastavení alarmu pro směr větru, dalším stisknutím tlačítka SET vybraný alarm směru větru odeberete. Ikona střelky uvnitř kruhu kompasu zmizí.

• Pokud je pro nastavení alarmu požadován více než jeden směr větru, stiskněte tlačítko ▲ ŠIPKA NAHORU nebo ▼ ŠIPKA DOLŮ přemístěte ukazatel alarmu směru větru na nové požadované nastavení.

• Stisknutím tlačítka SET potvrďte další směr větru. V kruhu kompasu se objeví ikona střelky, která signalizuje nastavení alarmu pro daný směr větru. Můžete nastavit tolik alarmů směru větru, kolik potřebujete.
• Pro potvrzení nastavení stiskněte tlačítko ALARM. Šipka směru větru přestane blikat.
• Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
• Stisknutím tlačítka ALARM přejděte na nastavení alarmu 24h srážek.

ALARM 24H SRÁŽEK

• Zobrazí se alarm 24h srážek.
- Stiskněte tlačítko SET a podržte jej stisknuté po dobu přibližně 2 sekund. Číslice 24h srážek začne blikat.
- Pomocí tlačítek ▲ ŠIPKA NAHORU a ▼ ŠIPKA DOLŮ nastavte hodnotu 24h srážek. Chcete-li změnit hodnotu rychleji, podržte tlačítko.
• Pro potvrzení nastavení stiskněte tlačítko ALARM. Číslice přestane svítit.
- Stisknutím tlačítka SET alarm zapnete nebo vypnete. Ikona ((•))) signalizuje, že je alarm zapnutý.
- Stisknutím tlačítka ALARM opustíte nastavení alarmu.

HYSTEREZE

Aby bylo kompenzováno kolísání měřených dat, což může způsobovat neustálou

aktivaci alarmu, pokud je měřená hodnota blízká vámi nastavené úrovni, byla pro každý alarm počasí implementována funkce hystereze. Pokud je například alarm vysoké teploty nastaven na +25 °C a aktuální hodnota se změní na +25 °C, bude aktivován alarm (pokud byl zapnutý).

Údaje o počasí	Hystereze
Teplota	1°C
Vlhkost	3% rel. vlh
Tlak	1 hPa
Rychlost větru	10 km/h

Pokud nyní teplota klesne na +24,88 °C nebo níže a poté se opět zvýší nad +25 °C, budou data blikat, ale nebude aktivován alarm. Aby byl alarm znovu aktivován, bude muset teplota klesnout pod +24 °C (při hysterezi předem nastavené na 1 °C). Hodnoty hystereze pro různé typy údajů o počasí jsou uvedeny v tabulce.

Poznámka:Údaje o teplotě nebo vlhkosti budou blikat i po stisknutí tlačítka zastavující alarm, což znamená, že aktuální povětrnostní podmínky jsou mimo přednastavené limity

PŘEDPOVĚD POČASÍ A TENDENCE POČASÍ

IKONA PŘEDPOVĚDI POČASÍ:

Ikony předpovědi počasí jsou zobrazeny v některé z následujících kombinací:

Jasno	Oblačno se slunečnými intervaly	Déšť

S každou náhlou nebo významnou změnou v tlaku vzduchu se ikony počasí patřičně aktualizují, aby reprezentovaly změnu v počasí.

(Při každém získání nové průměrné hodnoty tlaku (jednou za minutu) se tato hodnota porovnává s interní referenční hodnotou. Pokud je rozdíl mezi těmito hodnotami vyšší než zvolená citlivost tendence počasí, ikona počasí se změní, a to k lepšímu nebo horšímu. V tomto případě se stávající hodnota tlaku stává novou referencí tendence počasí.)

Pokud se ikony nezmění, tak se tlak vzduchu nezměnil, nebo byla změna příliš malá na to, aby ji meteostanice zaznamenala. Můžete tak nastavit „citlivost“ kontroly změny tlaku v režimu nastavení – viz NASTAVENÍ ÚROVNĚ CITLIVOSTI TENDENCE POČASÍ výše.

Pokud se však zobrazí ikona slunce nebo pršící mrak, nedojde v případě zlepšení (slunečná ikona) nebo zhoršení (deštivá ikona) k žádné změně, protože ikony se již nacházejí ve svých extrémních pozicích.

Zobrazené ikony ukazují počasí v případě zlepšení nebo zhoršení a ne bezpodmínečně slunečno nebo deštivo, tak jak každá ikona označuje. Například, pokud je aktuální počasí zamračené a ukazuje se deštivá ikona, neznamená to, že je výrobek vadný, protože neprší. Jednoduše to znamená, že tlak vzduchu klesnul a očekává se zhoršení počasí, ale ne nutně déšť.

Poznámka: Po nastavení stanice je nutné k záznamům předpovědi počasí nepřihlížet po dalších 48-60 hodin. To meteostanici poskytne dostatek času ke sběru dat o tlaku vzduchu v konstantní výšce, což povede k přesnější předpovědi.

Společně s předpovědí počasí není zaručena absolutní přesnost. Funkce předpovědi počasí dle odhadu operuje s úrovní přesnosti okolo 75 % díky různým oblastem, pro které byla meteostanice navržena k použití. V oblastech, kde se očekávají náhlé proměny počasí (například od slunečného po déšť) bude meteostanice přesnější v porovnání s použitím v oblastech, kde je většinu času stálejší počasí (například slunečno).

Pokud je meteostanice přesunuta na jiné místo, které je výrazně výše nebo níže než jeho počáteční bod (např. z přízemí do horních podlaží domu), vyřad'te předpovědi počasí po dalších 48–60 hodin, protože meteostanice může novou polohu zaměnit za

možnou změnu tlaku vzduchu, i když jde ve skutečnosti o malou změnu nadmořské výšky.

UKAZATEL TENDENCE POČASÍ

Spolu s ikonami počasí fungují i ukazatele tendence počasí (šipka umístěná nalevo a na pravé straně ikon počasí). Pokud ukazatel ukazuje nahoru, tak to znamená, že se tlak vzduchu zvyšuje a očekává se zlepšení počasí. Když ale ukazatel ukazuje dolů, tak se tlak vzduchu snižuje a očekává se zhoršení počasí.

Když toto vezmete na vědomí, tak uvidíte, jak se počasí změnilo a jaká jeho změna se předpokládá. Například, pokud ukazuje ukazatel dolů spolu s ikonou mraku a slunce, tak poslední větší změna v počasí byla, když bylo slunečno (pouze ikona slunce). Proto bude příští změna počasí zobrazena ikonami mraku s deštěm, protože ukazatel ukazuje směrem dolů.

Poznámka: Jakmile indikátor tendence počasí zaregistroval změnu v tlaku vzduchu, zůstane tato změna permanentně viditelná na LCD.

HISTORIE TLAKU VZDUCHU (ELEKTRONICKY BAROMETR S BAROMETRICKYM TRENDEM TLAKU)

Na displeji LCD se také zobrazuje relativní hodnota tlaku vzduchu a historie tlaku vzduchu.

Stisknutím tlačítka SET přepnete mezi režimem zobrazení 1 a 2.

• Režim 1: sloupcový graf zobrazuje historii tlaku vzduchu za posledních 24 hodin v sedmi krocích. Horizontální osa představuje posledních 24 hodin záznamu tlaku vzduchu (-24, -18, -12, -9, -6, -3 a 0 hodin).
• Režim 2: sloupcový graf zobrazuje historii tlaku vzduchu za posledních 72 hodin v sedmi krocích. Horizontální osa představuje posledních 72 hodin záznamu tlaku vzduchu (-72, -48, -36, -24, -12, -3 a 0 hodin).

Vertikální sloupce jsou vykresleny pro každý z devíti kroků a udávají trend za zaznamenané období. Svislý sloupec na 0 hodin se vždy zobrazí ve výšce střední čáry, která signalizuje aktuální tlak vzduchu. Změna výšky sloupců v dalších sloupcích na grafu signalizuje relativní změnu tlaku vzduchu nahoru nebo dolů od předchozího měření.

Nová měření tlaku se porovnávají s dříve zaznamenanými měřeními tlaku. Změna tlaku je vyjádřena rozdílem mezi aktuální („0h“) a minulými hodnotami v dílcích ± 0,06 inHg nebo ± 2 hPa. Pokud sloupce rostou zleva doprava, tak to znamená, že se počasí díky zvýšení tlaku vzduchu zlepšuje. Pokud sloupce zleva doprava klesají, tak to znamená, že se počasí kvůli snížení tlaku vzduchu nejspíš zhorší.

Každou celou hodinu se jako základ pro zobrazení nového grafu použije aktuální tlak vzduchu. Stávající graf je potom přesunut o jeden sloupec doleva.

Poznámka: Pro přesný trend barometrického tlaku by meteostanice měla pracovat ve stejné nadmořské výšce. Například by neměla být přemistována. Pokud je jednotka

přemístěna, například z přízemí do druhého patra domu, měly by být vyřazeny údaje pro dalších 48–60 hodin.

Poznámka: Sloupcový graf se pravidelně posouvá zprava doleva, aby nedocházelo rpalování displeje LCD.

MĚŘENÍ SMĚRU A RYCHLOSTI VĚTRU

• Aktuální směr větru je označen ukazatelem na vnějším okraji kompasu.
• Pomocí ukazatelů na vnitřním okraji je zobrazeno posledních 6 směrů větru.
• Uprostřed kompasu je zobrazen směr větru (zkratka nebo stupně).
  Stisknutím tlačítka SET přepnete mezi režimem zobrazení 1 a 2.

Režim 1 zobrazuje následující údaje o větru:

• Směr větru (zobrazený na škále kompasu z celkem 16 dílků)
  • Teplota větru ve °C nebo °F
• Rychlost větru v km/h, mph, bft, knots nebo m/s

Režim 2 zobrazuje následující údaje o větru:

• Směr větru (zobrazený na škále kompasu z celkem 16 dílků)
• Teplota větru ve °C nebo °F
• Poryv větru v km/h, mph, bft, knots nebo m/s

MĚŘENÍ SRÁŽEK

Měření srážek za 1 hodinu, 24 hodin, týden, měsíc nebo celé období se zobrazuje na displeji LCD v jednotce mm nebo palce.

Stiskněte tlačítko ▼ ŠIPKA DOLŮ a vyberte zobrazení srážek z následujících režimů:

• Total rainfall – resetujte ručně (viz část „RESETOVÁNÍ MIN/MAX ÚDAJŮ O POČASÍ“).
• Last 1 hour rainfall – ukazuje součet posledních 15 záznamů o čtyřminutových dešťových srážkách
• Last 24 hours rainfall – ukazuje součet posledních 24 záznamů o hodinových dešťových srážkách
• Last week rainfall – ukazuje srážky za týden. Měření srážek začíná počítat druhý den po zapnutí. (Např.: pokud je jednotka zapnutá v pondělí, pak se týdenní srážky aktualizují každé úterý po 23:59 h (11:59 odp.))
• Last month rainfall – resetuje se každého 1. v měsíci v 00:00 (půlnoc) (12:00 odp.).

ZOBRAZENÍ MIN/MAX ÚDAJŮ O POČASÍ

Meteostanice automaticky zaznamená maximální a minimální hodnotu různých údajů o počasí s časem a datem záznamu. Následující uložené maximální a minimální údaje o počasí mohou být v režimu normálního zobrazení zobrazeny stisknutím tlačítka MIN/MAX.

• MIN/MAX vnitřní teplota s datem a časem záznamu
• MIN/MAX vnitřní vlhkost s datem a časem záznamu
- MIN/MAX venkovní teplota s datem a časem záznamu
- MIN/MAX teplota rosného bodu s datem a časem záznamu
- MIN/MAX venkovní vlhkost s datem a časem záznamu
• MAX poryv větru s datem a časem záznamu
- Celkové srážky s datem a časem záznamu

RESETOVÁNÍ MIN/MAX ÚDAJŮ O POČASÍ

Chcete-li resetovat výše uvedené MIN/MAX údaje o počasí, je nutné každý z nich resetovat samostatně.

• Stisknutím tlačítka MIN/MAX zobrazíte požadované údaje o počasí.
• Stiskněte tlačítko ▲ ŠIPKA NAHORU. Uložená hodnota bude resetována na aktuální hodnotu a aktuální čas.

Celkové měření srážek se zobrazuje v jednotce mm nebo palce. Zobrazuje celkové množství srážek nahromaděných od posledního resetování celkového množství dešťových srážek.

V režimu zobrazení 1 nebo 2 stiskněte tlačítko MIN/MAX, dokud se na displeji neobjeví celková hodnota srážek.

Chcete-li resetovat záznam o srážkách, stiskněte tlačítko ▲ ŠIPKA NAHORU. Celková hodnota srážek bude resetována na 0 a čas aktualizován na aktuální čas.

Poznámka: Do prvního úplného resetování srážek se zobrazí čas a datum celkových srážek jako „- - - -“. Po resetování celkových srážek bude celkové zobrazení srážek signalizovat datum a čas posledního úplného resetu srážek.

PÉCE A ÚDRŽBA:

• Je nutné se vyhnout extrémním teplotám, vibracím a šokům, protože to může způsobit jednotce škodu a podnítit nepřesné předpovědi a záznamy.
• Je nutné přijmout opatření při manipulaci s bateriemi. Může dojít ke zraněním, spáleninám nebo škodě na majetku pokud jsou baterie v kontaktu s vodivými materiály, horkem, korozivními materiály nebo výbušninami. Pokud bude jednotka skladována na delší dobu, je nutné vyjmout baterie z jednotky.
• Okamžitě vyjměte všechny vybité baterie, abyste se vyhnuli jejich vytékání a poškození. Nahrad'te pouze bateriemi doporučeného typu.
• Při čištění displeje a pouzdra použijte pouze měkký vlhký hadřík. Nepoužívejte rozpouštědla a čistící prostředky, protože by mohly poškodit monitor LCD a plášť.
• Neponořujte jednotku do vody.

• Zvláštní péči je třeba věnovat manipulaci s poškozeným LCD displeje. Tekuté krystaly mohou být škodlivé pro zdraví uživatele.

• Nesnažte se jednotku jakkoliv opravovat. Pro opravu kvalifikovaným inženýrem je vraťte do jejich původního místa nákupu. Otevření a manipulace s jednotkou může znehodnotit její záruku.

• Nikdy se nedotýkejte obnaženého elektrického obvodu přístroje, protože existuje nebezpečí elektrického šoku v případě, že je obvod obnažený.
• Nevystavujte jednotku extrémním a náhlým teplotním změnám, neboť to může vést k rapidním změnám v předpovědi a údajích a tím dojít ke zmenšení přesnosti.

PROHLÁŠENÍ O SHODĚ:

Technotrade tímto prohlašuje, že tento WS 2816 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/53/EU a ROHS 2011/65/ES. Originál EU prohlášení o shodě lze nalézt na: www.technoline.de/doc/4029665028163

SPECIFIKACE:

VNITŘNÍ TEPLOTA

-9,9 °C až +59,9 °C s rozlišením 0,1 °C
-40 °F až +139,8 °F s rozlišením 0,2 °F
("OF.L" se zobrazí, pokud je mimo rozsah)

VENKOVNÍ TEPLOTA/ROSNÝ BOD

-9,9 °C až +59,9 °C s rozlišením 0,1 °C
-40 °F až +139,8 °F s rozlišením 0,2 °F
("OF.L" se zobrazí, pokud je mimo rozsah)

VNITŘNÍ VLHKOST

1% do 99% s 1% rozlišením
(„-“ se zobrazí, pokud < 1 %, „99“ se zobrazí, pokud ≥ 99 %)

VNĚJŠÍ VLHKOST

1% do 99% s 1% rozlišením
(„-“ se zobrazí, pokud < 1 %, „99“ se zobrazí, pokud ≥ 99 %)

RYCHLOST/PORYV VĚTRU

0 až 180 km/h s rozlišením 0,36 km/h
0 až 111,8 mph s rozlišením 0,22 mph
0 až 12 bft
0 až 97,1 uzlů s rozlišením 0,19 uzlů
0 až 50 m/s s rozlišením 0,1 m/s
(zobrazí „OF.L“, pokud > 180 km/h; 111,8 mph; 50 m/s; 12 bft; 97,1 uzlů)

TEPLOTA VĚTRU/ROSNÝ BOD

-40 °C až +59,9 °C (-40 °F až +140 °F)
(mimo tento rozsah zobrazuje „OF.L“)
Přednastavený rozsah relativního tlaku:
920 až 1080 hPa
27,10 až 31,90 inHg

SRÁŽKY (24H, CELKEM)

0 až 9999,9 mm (0" až 393,7")

(zobrazí „OF.L“, pokud jsou > 999,9 mm)

VENKOVNÍ PŘÍJEM DAT

Údaje o teplotě a vlhkosti každých 13 sekund

Údaje o větru každých 17 sekund

Údaje o dešti každých 19 sekund

TLAK VZDUCHU

Přednastavený rozsah relativního tlaku:

920 až 1080 hPa

27,10 až 31,90 inHg

Měření každých 15 sekund

PŘENOSOVÝ DOSAH

Teplota a vlhkost: asi 100 metrů (330 stop) v otevřeném prostoru

Déšť: asi 50 metrů (330 stop) v otevřeném prostoru

Vítr: asi 50 metrů (330 stop) v otevřeném prostoru

Přenosová frekvence: 868 MHz

Maximální prěnosový výkon USB: -18,88 dBm

Maximální prěnosový výkon TX58N: -9,12 dBm

Maximální prěnosový výkon TX59N: -3,52 dBm

Maximální prénosový výkon TX63N: -3,13 dBm

SPOTŘEBA ENERGIE

Meteostanice 3 x C, IEC LR14, 1,5 V

Vysílač teploty a vlhkosti: 2 x C, IEC LR14, 1,5 V

Snímač deště: 2 × AA LR6

Snímač větru: Napájen sluncem pomocí solárních článků

Životnost baterie: přibližně 24 měsíců (doporučeny alkalické baterie) pro

meteostanici, snímač teploty a vlhkosti a snímač deště

ROZSAH (DXŠXH)

Snímač větru: 250 x 145,9 x 282,2mm

Snímač deště: ∅ 131,6 × 182,7 mm

Vysílač USB: 81,8 x 9 x 22,7mm

VYLOUČENÍ ODPOVĚDNOSTI

• Elektrické a elektronické odpady obsahují nebezpečné látky. Likvidace elektronického odpadu ve volné přírodě a/nebo na neautorizovaném místě silně poškozuje životní prostředí.
• Prosím, kontaktujte vaše místní nebo/a regionální úřady k získání adresy pro legální smetiště selektivního sběru.
• Všechny elektronické přístroje musí být od nynějška recyklovány. Uživatel je povinen se aktivně podílet na opětovném použití, recyklaci a využití elektrického a

elektronického odpadu.

Neomezená likvidace elektronického odpadu může poškodit veřejné zdraví a kvalitu životního prostředí.

Jak je uvedeno v dárkové krabici a napsáno na štítku krabice, uživateli se vysoce doporučuje přečíst si "Návod k použití". Tento výrobek se nesmí vyhazovat do sběrných míst veřejného odpadu.

Výrobce a dodavatel nepřijímají jakoukoliv odpovědnost za nesprávné údaje a jakékoliv následky, které se mohou stát v důsledku nepřesných údajů.

Tento produkt je navržen pouze pro domácí použití, jako ukázání času.

Tento výrobek není pro použití pro lékařské účely nebo pro veřejnou informaci.

Specifikace tohoto výrobku se mohou změnit bez předchozího upozornění.

Tento výrobek není hračkou. Držte mimo dosah dětí.

Žádná část této příručky nesmí být kopírována bez písemného souhlasu výrobce.

Bezpečnostní opatření

Tato hlavní jednotka je určena pro použití pouze ve vnitřních prostorách a snímače jsou určeny pouze pro venkovní použití.

Nevystavujte jednotku působení nadměrné síly ani otrésům.

Nevystavujte jednotku extrémním teplotám, přímému slunečnímu svitu, prachu či vlhkosti.

Neponořujte do vody.

Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.

Nevhazujte jednotku do ohně, hrozí nebezpečí exploze.

Neotevírejte vnitřní kryt a nemanipulujte s žádnými součástkami této jednotky.

Bezpečnostní opatření u baterií

Používejte pouze alkalické baterie, nikdy ne dobíjecí baterie.

Vložte baterie se správnou polaritou (+/-).

Vždy vyměňte kompletní sadu baterií.

Nikdy nemíchejte dohromady použité a nové baterie.

Slabé baterie okamžitě vyjměte.

Jestliže zařízení nepoužíváte, vyjměte z něj baterie.

Baterie nenabíjejte a nevhazujte je do ohně – mohou explodovat.

Baterie skladujte mimo dosah kovových předmětů, kontakt s nimi může způsobit zkrat.

Nevystavujte baterie extrémním teplotám, vlhkosti či přímému slunečnímu svitu.

Veškeré baterie skladujte mimo dosah dětí. Hrozí riziko udušení.

Výrobek používejte pouze k zamýšlenému účelu!

Likvidace baterií podle předpisů

Staré baterie nepatří do domovního odpadu, protože mohou způsobit škody na zdraví a

životním prostředí. Použité baterie můžete zdarma vrátit prodejci a do sběrných míst. Jako

koncoví uživatelé jste vázáni zákonem, abyste použité baterie vrátili distributorům a do jiných sběrných míst!

Povinnosti dle zákona o elektrických zařízeních

Tento symbol znamená, že elektrická zařízení na konci jejich životnosti je třeba likvidovat odděleně od běžného domovního odpadu. Zařízení vraťte do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažďování odpadu.

WS 2816
