| Typ produktu | Cyfrowy interfejs audio |
| Marka | Nowsonic |
| Model | Phonix |
| Wymiary | 113 x 73 x 40 mm |
| Waga | Około 300 g |
| Zasilanie | Zasilacz sieciowy 9 V, 150 mA (w zestawie) lub magistrala USB |
| Przetwornik A/C-C/A | 16 bitów, 44,1 lub 48 kHz (wybór programowy) |
| Pasmo przenoszenia | 10 Hz – 20 kHz, ±0,5 dB |
| Stosunek sygnału do szumu | > 89 dB poniżej poziomu przesterowania |
| Maksymalny poziom wejściowy | 40 mVrms (Phono) @ 1 kHz, +19 dBu (Linia) |
| Zniekształcenia harmoniczne | 0,01 % typ. @ 1 kHz |
| Wejścia analogowe | 2 x RCA (Phono/Linia) |
| Wyjścia analogowe | 2 x RCA (Linia), 1 x mini-jack 3,5 mm stereo (Słuchawki) |
| Interfejs komputerowy | USB 2.0 |
| Główne funkcje | Przedwzmacniacz gramofonowy RIAA, regulacja wzmocnienia, wskaźniki LED Signal/Clip, miks odtwarzania (Preamp/CPU) |
| Oprogramowanie | Kompatybilne z dowolnym oprogramowaniem do nagrywania/odtwarzania (nie dołączone) |
| Systemy operacyjne | Windows 98 SE i nowsze, Mac OS 9.1 i nowsze |
| Zawartość opakowania | Phonix, zasilacz sieciowy, instrukcja obsługi |
| Konserwacja | Skontaktuj się ze sprzedawcą w przypadku problemów technicznych lub naprawy |
| Bezpieczeństwo | Używaj wyłącznie dołączonego zasilacza lub zasilania USB |
Często zadawane pytania - Phonix Nowsonic
Pytania użytkowników dotyczące Phonix Nowsonic
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Cyfrowy interfejs audio w formacie PDF za darmo! Znajdź swoją instrukcję Phonix - Nowsonic i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Phonix marki Nowsonic.
INSTRUKCJA OBSŁUGI Phonix Nowsonic
Podręcznik użytkownika
Podręcznik użytkownika 28
GB
Phonix
User manual
www.nowsonic.com
Inhalt
Klirrfaktor: 0,01 % typ. @ 1 kHz
PL Phonix Instrukcja obsługi
www.nowsonic.com
Spis treści
■ Spis treści
■ Wstep
■ Cechy urządzenia
■ Zakres zastosowania
■ Uruchamianie
■ Wybór Phonix jako urządzenia audio w komputerze
■ Informacje dotyczące oprogramowania do nagrywania dźwięku
■ Specyfikacja
■ Skład zestawu
■ Serwis
Wstep
Dziękujemy za zakupienie urządzenia Nowsonic Phonix.
Dwukanałowe urządzenie Nowsonic Phonix jest przedwzmacniaczem sygnałów dźwiękowych pochodzących z analogowych źródeł jak gramofony lub inne urządzenia (np. magnetofony kasetowe, odtwarzacze DVD lub instrumenty muzyczne), który zmienia sygnał wejściowy w najwyższej jakości sygnał cyfrowy. Urządzenie Phonix jest poprzez port USB podłączane do komputera (PC/Mac) i w połączeniu z odpowiednim oprogramowaniem może być używane do nagrywania i odtwarzania dźwięków wysokiej jakości. Wykorzystaj urządzenie Nowsonic Phonix do digitalizacji płyt analogowych lub taśm magnetofonowych w celu ich późniejszego nagrania na płyty CD lub DVD. Dzięki zastosowanej technice możliwa jest cyfryzacja sygnałów analogowych z częstotliwością próbkowania 44,1 lub 48 kHz przy minimalnej latencji. Przedwzmacniacz Phonix jest bezpośrednio wspomagany przez sterowniki (drajwery) portu USB w systemie operacyjnym i nie wymaga instalacji specjalnych sterowników.
Poświęć trochę czasu i przeczytaj uważnie niniejszą instrukcję obsługi, by właściwie uruchomić urządzenie.
Po rozpakowaniu urządzenia sprawdź, czy nie ma ono uszkodzeń: jeśli na obudowie widoczne są jakiekolwiek uszkodzenia, nie korzystaj z niego i niezwłocznie skontaktuj się ze sprzedawcą, u którego urządzenie zostało zakupione.
PL Phonix Instrukcja obsługi
www.nowsonic.com
Cechy urządzenia
Przedwzmacniacz Phonix ma następujące cechy:
- Nadaje się do podłączenia wszystkich gramofonów z przetwornikami magnetycznymi lub urządzeń audio „line” (takich jak magnetofony).
■ Zwarty, zewnętrzny interfejs: nie wymaga wbudowania urządzenia do komputera.
■ Ekranowana obudowa chroniąca przed wpływem zewnętrznych sygnałów zakłócających
■ Analogowe odtwarzanie sygnałów na wyjściach liniowych i regulowane gniazdo słuchawkowe.
■ Podłączenie i komunikacja z komputerem poprzez port USB.
■ Wysokiej jakości podzespoły i układy elektroniczne
■ Wbudowany, niskoszumny przedwzmacniacz gramofonowy zgodny ze standardem RIAA
■ Osobne wskaźniki LED dla wyświetlania poziomu sygnału i jego wartości szczytowej
■ Współpraca z komputerem bez konieczności instalowania dodatkowych sterowników
■ Zasilanie poprzez znajdujący się w zestawie zasilacz (9 V, 150 mA) lub przez port USB
Zakres zastosowania
Urządzenie Phonix jest zalecane do następujących zastosowań:
■Konwertowanie analogowych sygnałów dźwiękowych na postać cyfrową za pośrednictwem złącza USB
■Funkcja DJ i nagrywanie ścieżek dźwiękowych
■Interfejs audio dla domowego studia nagrań
■Wysokiej jakości odtwarzanie dźwięku z komputera
■Przesyłanie sygnałów audio odtwarzanych w komputerze do wejść analogowego miksera lub sterownika głośnika (monitora)
■ Archiwizacja nagrań audio
PL Phonix Instrukcja obsługi
www.nowsonic.com
Uruchamianie

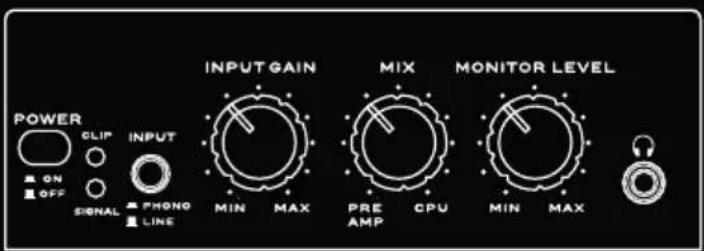

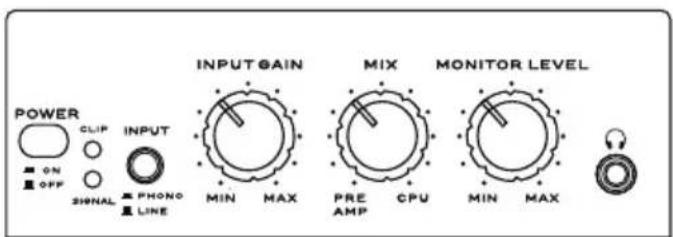

Wysokiej jakości przetwornik cyfrowy urządzenia może służyć do przetwarzania sygnałów analogowych z wewnętrznego przedwzmacniacza gramofonowego (zgodnego z normą RIAA) lub zewnętrznego sygnału dołączonego do wejścia „line”. Do przełączania służy przycisk INPUT na płycie czołowej urządzenia Phonix.
(WYJAŚNIENIE: w pozycji PHONO sygnał z wejść analogowych są przetwarzane zgodnie z charakterystyką RIAA, która nadaje się wyłącznie do filtracji sygnałów gramofonowych, lecz nie dla innych sygnałów „line”.
Do ustawienia poziomu dźwięku dla oprogramowania nagrywającego służy regulator INPUT GAIN na płycie czołowej. Obie diody LED: SIGNAL i CLIP służą jako wskaźniki poziomu sygnału: w przeciwieństwie do wskaźnika SIGNAL, który przy załączonym sygnale świeci zielono w sposób ciągły, wskaźnik CLIP może jedynie krótko błyskać przy chwilowym przesterowaniu sygnału. Zawsze sprawdź wysterowanie sygnału obserwując wskaźniki na ekranie monitora komputerowego w okienku programu obsługującego urządzenie. W razie potrzeby obniż poziom sygnału wejściowego regulatorem INPUT GAIN, aby uniknąć ewentualnych przesterowań przy nagrywaniu.
Podłącz stereofoniczne słuchawki poprzez gniazdko 3,5 mm TRS-Minijack na płycie czołowej: wysterowanie głośności słuchawek regulowane pokrętłem MONITOR LEVEL.
PL Phonix Instrukcja obsługi
www.nowsonic.com

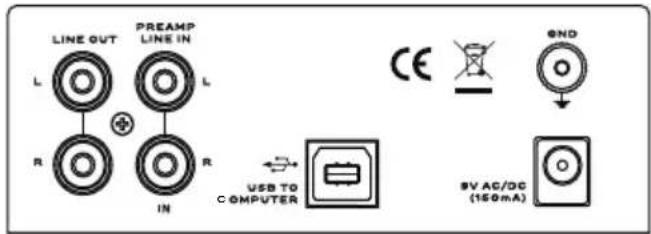

Do odtwarzania dźwięku w postaci analogowej służą wyjścia LINE OUT na płycie tylnej urządzenia przeznaczone do przesłania sygnału do wzmacniacza stereofonicznego, rejestratora dźwięku lub aktywnych głośników monitorujących. Sygnał wyjściowy ma stały poziom, który nie jest sterowany regulatorem MONITOR LEVEL na płycie czołowej. Regulator MIX na płycie czołowej służy do bezstopniowego ustawiania proporcji (balansu) w sygnale wyjściowym między sygnałami z przedwzmacniaczem PRE AMP (dla sygnałów analogowych podłączonych do gniazd na płycie tylnej) i sygnału CPU (sygnał wyjściowy z komputera sterowany programem obsługi urządzenia).
Poprzez gniazdo USB TO COMPUTER połącz urządzenia Phonix kablem USB 2.0 (typ A-B, nie wchodzi w zakres dostawy) z wolnym portem USB 2.0 komputera.. W razie potrzeby urządzenie Phonix może być zasilane bezpośrednio z portu USB: zasilanie ze znajdującego się w zestawie zasilacza nie jest wtedy konieczne.
Wybór Phonix jako urządzenia audio w komputerze
Phonix jest kompatybilny ze sterownikami audio USB systemu operacyjnego Windows (poczynając od wersji Windows 98 SE) oraz Mac OS (od wersji Mac OS 9.1). Aby móc nagrywać lub odtwarzać dźwięki przy pomocy komputera należy zadeklarować Phonix jako urządzenie dźwiękowe w ustawieniach systemu. Postępuj w następujący sposób:
Windows 98
1) Wybierz „Ustawienia > System > Multimedia“.
2) Wybierz „Urządzenia audio USB" jako preferowane urządzenie do nagrywania i odtwarzania dźwięków.
Windows XP i nowsze
1) Wybierz „Ustawienia > Panel sterowania > Dźwięki i urządzenia audio”.
2) Wybierz „Urządzenie audio USB“ w karcie Audio „Odtwarzanie dźwięku” i „Nagrywanie dźwięku”, jako urządzenie domyślne.
1) Wybierz „Wszystkie programy > Akcesoria > Rozrywka > Regulacja głośności > Opcje”.
2) Wybierz „USB Audio Codec“ jako mikser.
lub
PL Phonix Instrukcja obsługi
www.nowsonic.com
Mac OS 9.1 i nowsze
1) Wybierz „Panel sterowania > Dźwięk”.
2) Wybierz „USB Audio Codec” dla odtwarzania i nagrywania dźwięku.
Mac OS X i nowsze
1) Wybierz „Preferencje systemowe > Dźwięk”.
2) Wybierz „USB Audio Codec” na kartach „Wejście” i „Wyjście”.
Informacje dotyczące oprogramowania do nagrywania dźwięku
W połączeniu z odpowiednim oprogramowaniem (nie wchodzącym w skład zestawu) urządzenie Phonix nadaje się szczególnie dobrze do digitalizacji taśm/kaset magnetofonowych i gramofonowych płyt analogowych. Nowsonic Phonix może także współpracować z każdy współczesnym oprogramowaniem do rejestracji i odtwarzania dźwięków i dlatego nadaje się tworzenia produkcji muzycznych lub jako źródło dźwięku dla oprogramowania DJ. Poszukaj informacji o odpowiednim oprogramowaniu w Internecie. System operacyjny Twojego komputera zawiera gotowe oprogramowanie do cyfrowego nagrywania i odtwarzania sygnałów audio.
Windows: W systemie operacyjnym Windows w menu „Wszystkie programy > Akcesoria” znajdziesz program „Rejestrator dźwięków”: przy pomocy tego prostego programu możesz rejestrować dźwięki w postaci cyfrowej i zapisywać je w formacie WMA.
Macintosh: System operacyjny Mac OS X oferuje więcej programów, takich jak „Garage Band“, „QuickTime“ lub/i „iMovie“, które nadają się do nagrywania dźwięków. W tych programach możesz wybrać format zapisywanych danych według Twojego życzenia (Wav, Aiff, MP3, AAC, Mov, SDII etc.).
PL Phonix Instrukcja obsługi
www.nowsonic.com
Specyfikacja
Zakres częstotliwości: 10 Hz – 20 kHz, +/- 0,5 dB
Odstęp szumów: > 89 dB dla sygnałów nieprzekraczających progu przesterowania
Maksymalne wartości
poziomu sygnału
wejściowego: 40 mVrms @ 1 kHz (Phono), + 19 dBu (Line)
Przetwornik cyfrowy
AD/DA : 16 Bit, 44,1 oder 48 kHz (wybór następuje w oprogramowaniu sterującym)
Wyjścia analogowe: Cinch (wyjście Line Out przedwzmacniacza); 3,5 mm Stereo-Minijack (monitor dźwięku portu USB, wyjście słuchawkowe
Współczynnik zawartości
harmonicznych: typowo 0,01 % dla częstotliwości 1 kHz
Interfejs komputerowy: USB 2.0, Windows i Mac OS od wersji 9.1
Zasilanie: zewnętrzny zasilacz (9 V, 150 mA) lub poprzez port USB
Wymiary: 113 x 73 x 40 mm
Skład zestawu
■Phonix: 1 szt.
■Zasilacz (9V, 150 mA): 1 szt.
■Instrukcja obsługi: 1 szt.
Serwis
W przypadku wystąpienia jakichkolwiek problemów lub pytań natury technicznej, prosimy zwrócić się w pierwszej kolejności do lokalnego sprzedawcy, u którego urządzenie zostało zakupione.
W przypadku naprawy serwisowej, prosimy zwrócić się również do lokalnego sprzedawcy. W innym przypadku prosimy o skontaktowanie się bezpośrednio z nami. Nasze dane kontaktowe znajdziesz na naszej stronie internetowej www.nowsonic.com.
Zastrzeżenia prawne
Prawa autorskie do niniejszego podręcznika użytkownika © 2013: Nowsonic
Cechy produktu, specyfikacja i dostępność mogą ulec zmianie bez wcześniejjszej zapowiedzi.
Wydanie w. 1.0, 07/2013
