Typ	Mikrofon elektrostatyczny FET z dużą membraną (kapsuła 34 mm)
Kierunkowość	Kardioidalna
Pasmo przenoszenia	20 Hz – 20 kHz
Zakres dynamiki	76 dB
Czułość	-38 dB ± 2 dB (0 dB = 1V/Pa przy 1 kHz)
Impedancja	≤ 200 omów
Maksymalny poziom ciśnienia akustycznego	145 dB SPL (z tłumikiem, 0,5% THD)
Szum własny	14 dB (ważenie A)
Zasilanie	Zasilanie fantomowe 48 V
Tłumik	Przełączany -10 dB
Filtr górnoprzepustowy	Przełączany, -6 dB/oktawę przy 160 Hz
Membrana	Podwójna membrana 34 mm pozłacana
Złącze	XLR zbalansowane
Akcesoria w zestawie	Osłona przeciwwiatrowa z pianki, elastyczne zawieszenie, futerał transportowy, instrukcja obsługi
Zastosowania	Wokal studyjny, radio, instrumenty akustyczne, wzmacniacze gitarowe, overhead perkusyjny, orkiestra
Konserwacja i czyszczenie	Chronić przed wilgocią i ekstremalnymi temperaturami. Przechowywać w futerale. Czyścić miękką, suchą ściereczką.
Możliwość naprawy	Skontaktować się ze sprzedawcą lub Nowsonic przez www.nowsonic.com

Często zadawane pytania - Chorus Nowsonic

Jakiego zasilania wymaga mikrofon Chorus?

Chorus wymaga zasilania fantomowego 48 V dostarczanego przez przedwzmacniacz lub konsoletę mikserską.

Czy kierunkowość Chorusa jest kardioidalna?

Tak, Chorus ma kierunkowość kardioidalną, idealną do przechwytywania głównego dźwięku przy jednoczesnym redukowaniu szumów bocznych i tylnych.

Jak używać tłumika -10 dB?

Włącz dolny przełącznik na przednim panelu, aby aktywować tłumik -10 dB. Pozwala to na nagrywanie bardzo głośnych źródeł (wzmacniacze, perkusja) bez zniekształceń do 145 dB SPL.

Do czego służy filtr górnoprzepustowy?

Filtr górnoprzepustowy (górny przełącznik) tłumi częstotliwości poniżej 160 Hz (-6 dB/oktawę). Redukuje efekt zbliżeniowy i szumy niskiej częstotliwości.

Czy osłona przeciwwiatrowa z pianki jest w zestawie?

Tak, Chorus jest dostarczany z osłoną przeciwwiatrową z pianki, która służy jako ochrona przed wybuchami przy nagraniach wokalnych.

Jak dbać o mikrofon?

Chronić przed wilgocią i wstrząsami. Po użyciu zawsze przechowywać w futerału transportowym. Czyścić zewnętrzną część miękką, suchą ściereczką.

Jakiego rodzaju kabla użyć?

Użyj zbalansowanego kabla XLR do podłączenia mikrofonu do przedwzmacniacza.

Czy Chorus nadaje się na scenę?

Tak, może być używany na żywo na scenie dzięki swojej wytrzymałości i elastycznemu zawieszeniu, które izoluje od wibracji.

Co zrobić w przypadku sprzężenia?

Natychmiast zmniejsz wzmocnienie mikrofonu lub głośność systemu odsłuchowego. Oddal mikrofon od głośników.

Gdzie znaleźć części zamienne lub naprawić Chorusa?

Skontaktuj się najpierw ze swoim sprzedawcą lub odwiedź stronę www.nowsonic.com w celu uzyskania danych kontaktowych do wsparcia technicznego.

INSTRUKCJA OBSŁUGI Chorus Nowsonic

Podręcznik użytkownika

Podręcznik użytkownika 20

Contents

■ Wstep
■ Cechy urządzenia
■ Zakres zastosowania
■ Instrukcja obsługi
■ Wskazówki dotyczące użytkowania i przechowywania
■ Specyfikacja
■ Skład zestawu
■ Serwis

Wstęp

Mikrofon Chorus ma następujące cechy:

■ Wysokiej jakości, wielka podwójna membrana o średnicy 34 mm.
■ Kardioidalna charakterystyka kierunkowa
■ Włączalny tłumik / Pad (-10 dB)
■ Włączalny filtr górnoprzepustowy (-6 dB/oktawę dla częstotliwości 160 Hz)
■ Szczególnie odporny na przesterowania do poziomu sygnału 145 dB SPL
■ Dostarczany w stabilnej walizce

Zakres zastosowania

Mikrofon Chorus jest zalecany do następujących zastosowań:

■ Nagrywanie wokalu w studiu
■ Wysokiej jakości transmisja głosu w nagraniach radiowych i telewizyjnych.
■ Nagrywanie instrumentów strunowych
■ Nagrywanie dźwięku wzmacniaczy gitarowych
■ Jako overhead przy nagrywaniu perkusji
■ Nagrywanie orkiestr

PL CHORUS

Instrukcja obsługi

www.nowsonic.com

Instrukcja obsługi

Wyjmij mikrofon Chorus z walizki i zamontuj ostrożnie na dostarczonym w zestawie uchwycie koszykowym: ten elastyczny uchwyt może być montowany bezpośrednio na zwykłych statywach mikrofonowych posiadających śrubę 5/8 cali (lub przy użyciu reduktora 3/8"), co izoluje mikrofon od statywu i tym samym tłumi przenoszenie odgłosu kroków. Połącz teraz mikrofon (opcjonalnym) kablem symetrycznym XLR z wejściem odpowiedniego przedwzmacniacza mikrofonowego. Włącz przedwzmacniacz oraz urządzenia odtwarzające/nagrywające i ustaw głośność na minimum. Włącz zasilanie fantomowe w przedwzmacniaczu. Następnie podkręć wzmocnienie sygnału aż uzyskasz wymagany poziom głośności z mikrofonem skierowanym w kierunku źródła dźwięku.

Wyjaśnienie: Unikaj sprzężeń sygnału! Mikrofon Chorus jest bardzo czuły i może łatwo wzbudzać się w tzw. pętlach sprzężenia zwrotnego. Jeśli tylko dojdzie do sprzężenia dźwięku, natychmiast zredukuj wz- mocnienie przedwzmacniacza i/albo obniż poziom dźwięku Twojego systemu monitorującego.

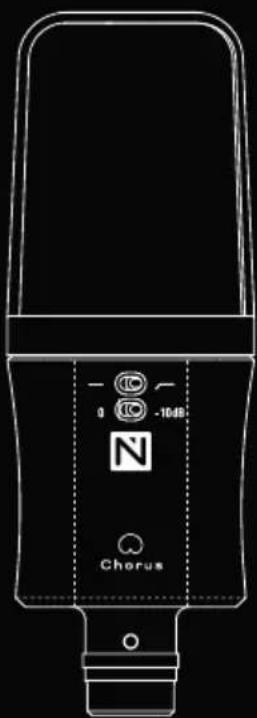

Dla ochrony przed zakłóceniami niskoczęstotliwościowymi możesz, górnym włącznikiem znajdującym się z przodu mikrofonu, uruchomić filtr górnoprzepustowy: filtr ten osłabia składowe sygnału o częstotliwościach leżących poniżej progu 160 Hz, ze skutecznością 6 dB/oktawę. Dzięki temu filtrowi możesz obniżyć podbicie niskich częstotliwości przy nagrywaniu głosu lub wokalu, które powstaje na skutek efektu zbliżeniowego (proximity effect).

Jeśli chcesz używać mikrofonu Chorus do nagrywania dźwięku ze wzmacniacza gitarowego, jako mikrofonu overhead do rejestracji perkusji lub do nagrywania orkiestry, możesz dolnym przełącznikiem na przedniej części obudowy aktywować PAD o tłumieniu -10 dB: z włączonym tłumikiem PAD, mikrofon Chorus może przekazywać bez zniekształceń dźwięki o dynamice do 145 dB.

Znajdująca się w zestawie ochrona od wiatru z pianki (wiatrochron) stanowi alternatywę dla profesjonalnego pop filtru oraz tłumi zakłócenia pop, powstające podczas nagrywania głosu lub śpiewu.

Wskazówki dotyczące użytkowania i przechowywania

Elementy wewnętrzne mikrofonu i jego delikatne części są wrażliwe i podatne na uszkodzenia. W celu uniknięcia uszkodzeń mikrofonu, nie wolno upuszczać go na ziemię, poddawać gwałtownym wstrząsom i uderzeniom.

W celu zapewnienia wysokiej czułości i jakości dźwięku mikrofonu, należy chronić go przed wilgocią i skrajnymi temperaturami.

Jeśli nie używasz mikrofonu Chorus, powinieneś spakować go do dostarczonej w zestawie walizki, która zapewnia mu odpowiednią ochronę.

Specyfikacja

Konstrukcja	Wielkomembranowy mikrofon pojemnościowy z kapsułą 34 mm i stopniem wejściowym FET
Charakterystyka	kardioidalna
kierunkowa
Zakres częstotliwości 20 Hz - 20 kHz
Odstęp szumów	76 dB
Czułość	-38 dB ± 2 dB(0 dB = 1 V/Pa dla częstotliwości 1 kHz)
Impedancja wyjściowa	≤ 200 Ohm
Maksymalny poziom ciśnienia akustycznego	145 dB (dla zniekształceń 0,5% THD, tłumik PAD włączony)
Szum równoważny	14 dB (A-ważony)
Zasilanie	48 V, fantomowe

Skład zestawu

■ Mikrofon pojemnościowy: 1 szt.
■ Ochrona przed wiatrem (wiatrochron) z pianki: 1 szt.
■ Elastyczny uchwyt: 1 szt.
■ Walizka: 1 szt.
■ Instrukcja obsługi: 1 szt.

Serwis

W przypadku wystąpienia jakichkolwiek problemów lub pytań natury technicznej, prosimy zwrócić się w pierwszej kolejności do lokalnego sprzedawcy, u którego urządzenie zostało zakupione.

W przypadku naprawy serwisowej, prosimy zwrócić się również do lokalnego sprzedawcy. W innym przypadku prosimy o skontaktowanie się bezpośrednio z nami. Nasze dane kontaktowe znajdziesz na naszej stronie internetowej www.nowsonic.com.

Zastrzeżenia prawne

Prawa autorskie do niniejszego podręcznika użytkownika

© 2013: Nowsonic

Nowsonic jest marką firmy Sound-Service Musikanlagen-Vertriebsgesellschaft mbH. Wszystkie inne marki wymienione w tym dokumencie są własnością poszczególnych właścicieli.

Cechy produktu, specyfikacja i dostępność mogą ulec zmianie bez wcześniej szej zapowiedzi. Wydanie w. 1.0, 08/2013
